14 相供電、3 風扇散熱器
ASROCK Z490 TAICHI 主機板
文: Angus Wong / 評測中心


ASROCK  Z490 TAICHI 主機板登場搭載 14 相 Dr.MOS 供電,配合 3 風扇主動式散熱器,加上全覆式 M.2 + PCH 散熱盔甲及鋁合金背板,透過完善的散熱配套確保系統穩定運作。採用 2.5G Dragon Lan、Wi-Fi 6 無線網絡模組,具備 USB 3.2 Gen2x2 20Gbps 等高速連接功能,以完善連接性及高品質用料進擊高階用家市場。



ASROCK Z490 TAICHI 主機板



ASRock Z490 Taichi 主機板 開箱

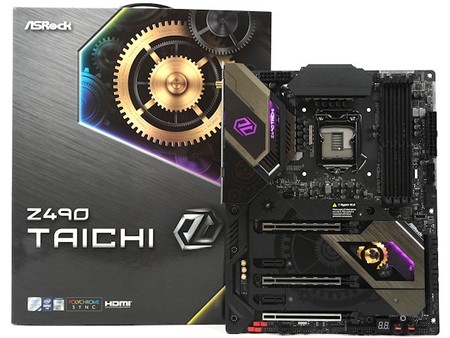

▲ ASROCK Z490 TAICHI 主機板





今次為大家評測 ASROCK 全新推出的「Z490 TAICHI」主機板,搭載 14 相 Super Alloy 供電設計,採用 50A Dr.MOS 晶片、60A Premium 級電感及 12K 小時壽命日製電容。配合 3 風扇主動式散熱器,加上全覆式 M.2 + PCH 散熱盔甲及鋁合金背板,透過完善的散熱配套確保系統穩定運作。加上 2.5G Dragon Lan、Wi-Fi 6 無線網絡模組及 USB 3.2 Gen2x2 20Gbps 等高速連接性能,想組裝新平台的用家值得考慮。



ASRock Z490 Taichi 主機板 開箱



ASROCK Z490 TAICHI 採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,用上古銅色配素黑色作主色調,配合 PCH 散熱器上方的金色齒輪及 IO Cover 上方的齒輪圖案作點綴。具備超巨型 VRM 導熱管散熱器、M.2 + PCH 相連式鋁合金散熱盔甲及鋁合金背板,令產品外觀質感十足。加上多區域 PolyChrome Sync RGB 燈效,運作時 I/O Cover、PCH 散熱器及主機板右側會透出多變的燈效,信仰十足。



ASRock Z490 Taichi 主機板 開箱

▲ 加上鋁合金散熱背板





為提升主機板剛性及散熱效果,底部特別加入鋁合金散熱背板,PCB 與背板之間加入高導熱系數背板導熱墊,可將熱量從背面 PWM 元件產生的廢熱傳遞到金屬背板,能有效地協助 PWM 元件降溫。






Socket LGA 1200 接口



ASRock Z490 Taichi 主機板 開箱

▲ Socket 1200





新一代「Z490」晶片組主機板採用全新 LGA 1200 處理器介面,在外觀上與舊有 Socket 1151 接近但不盡相同,不但用作防呆的凹槽亦換了位置,腳位定義亦作出了改動,增加更多 VCCCORE 供電及腳位,以滿足更多核心對供電的需求,並首度加入 VCCSTG 腳位,應為支援下代 Rocket Lake 而增設。支援全新「Comet Lake」 微架構、INTEL 第 10 代 Intel Core 處理器,最高可達成 10 核心、20 線程配置,但無法兼容舊有 Coffee Lake 微架構產品。





10th Gen Intel Core Desktop Processors

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-10900KF14nm10/202.5MB20MB3.7GHz5.3GHz125W--DDR4-2933
Intel Core i9-10900K10/202.5MB20MB3.7GHz5.3GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i9-10900F10/202.5MB20MB2.8GHz5.2GHz65W---
Intel Core i9-1090010/202.5MB20MB2.8GHz5.2GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i7-10700KF8/162MB16MB3.8GHz5.1GHz125W--
Intel Core i7-10700K8/162MB16MB3.8GHz5.1GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i7-10700F8/162MB16MB2.9GHz4.8GHz65W---
Intel Core i7-107008/162MB16MB2.9GHz4.8GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i5-10600KF6/121.5MB12MB4.1GHz4.8GHz125W--DDR4-2666
Intel Core i5-10600K6/121.5MB12MB4.1GHz4.8GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i5-106006/121.5MB12MB3.3GHz4.8GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i5-105006/121.5MB12MB3.1GHz4.5GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i5-10400F6/121.5MB12MB2.9GHz4.3GHz65W---
Intel Core i5-104006/121.5MB12MB

2.9GHz

4.3GHz65W-UHD Graphics 630 (GT2)1.1GHz
Intel Core i3-103204/81MB8MB3.8GHz4.6GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i3-103004/81MB8MB3.7GHz4.4GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i3-101004/81MB6MB3.6GHz4.3GHz65W-UHD Graphics 630 (GT2)1.1GHz







Intel Pentium Gold Series Desktop Processors

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Pentium Gold G660014nm2/4512KB4MB4.2GHz-58W-UHD Graphics 630 (GT2)1.1GHzDDR4-2666
Intel Pentium Gold G65004.1GHzUHD Graphics 630 (GT2)1.1GHz
Intel Pentium Gold G64004.0GHzUHD Graphics 610 (GT2)1.05GHz







Intel Celeron G Series Desktop Processors

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Celeron G492014nm2/2512KB2MB3.4GHz-58W-UHD Graphics 610 (GT2)1.05GHzDDR4-2666
Intel Celeron G49003.5GHz



Intel 第 10 代 Core 處理器已經完成了整個世代交替,除了不鎖倍頻的 K 系列型號、不含 IGP 繪圖核心的 F 系列型號及不鎖倍頻且不含 IGP繪圖核心的 KF 型號。







Intel Z490 系統晶片



ASRock Z490 Taichi 主機板 開箱

▲ Intel Z490 系統晶片



Intel 400 Series Chipset Comparsion



 Z490H470B460H410
CPU OC SupportYesNoNoNo
CPU PCIe Configuration

1x16

2x8

1x8+2x4

1x161x161x16
IGP Output Ports/Pipes3/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/2
Memory OC SupportYesNoNoNo
Optane SupportYesYesYesNo
CNVi Integrated WiFiAX201AX201--
SDXC SDA 3.0 SupportYes
Max HSIO Lanes30302414
Total USB Port14141210
USB 3.2 Gen 2x16400
USB 3.2 Gen 1x110884
Max PCIe Lanes24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen3
Rapid Storage SupportYes
RST for PCIe Storage3210
Total SATA Ports6664
RST RAID SupportYesYesYesNo
vPro SupportNo



相較舊有 Z390 晶片組,全新 Intel Z490 系統晶片繼續使用 14nm 制程,功能及規格並沒有太大的變動,改用 Wi-Fi 6 AX201 CNVi WiFi MAC,能夠提供更低成本的 Wi-Fi 6 無線網絡功能。







支援 DDR4-4666 O.C.



ASRock Z490 Taichi 主機板 開箱

▲ 15μ 黃金接點記憶體插槽





記憶體方面,ASROCK Z490 TAICHI 主機板提供 4 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,可配置 ECC Un-buffered 及 non-ECC Un-buffered 記憶體模組,最高可支援 128GB 記憶體容量。



ASRock Z490 Taichi 主機板 開箱

▲ 成功達成 DDR4-4800 記憶體速度





為提升記憶體超頻能力,ASROCK Z490 TAICHI 主機板採用 15μ 黃金接點插槽,能降低磨損及氧化情況並提供更優秀的電氣性,加上新一代 Comet Lake 處理器的 IMC 體質再進一步提升,令主機板官方規格支援最高 DDR4-4666+ XMP 記憶體速度。測試採用 Thermaltake Toughram DDR4 4400MHz CL19 8GB 記憶體,能夠超頻至 DDR4-4666 並完成負載測試,記憶體超頻表現相當合格。







三風扇主動式 VRM 散熱器



ASRock Z490 Taichi 主機板 開箱

▲ 三風扇主動式散熱器





為提升 VRM 供電散熱效果,ASROCK Z490 TAICHI 用上了相當誇張的三風扇主動式散熱器,透過 XXL 鋁合金 Heatsink 配合 2 把 30mm + 1 把 40mm 散熱風扇,確保即使用家採用水冷散熱器,仍能為 VRM 散熱器提供足夠的風流量,避免供電模組在長時間運作下積熱。並且加入 Heat Dissipating PCB 技術,有效地從 PCB 上帶走熱力,提升系統穩定性。



ASRock Z490 Taichi 主機板 開箱

▲ 加入 Heat Dissipating PCB 技術







12 + 2 相 Super Alloy 供電



ASRock Z490 Taichi 主機板 開箱

▲ 採用 12 + 2 相供電模組





供電方面,ASROCK Z490 TAICHI 主機板採用 14 相數位供電設計,其中 12 相位處理 CPU vCore 供電、2 相位處理 IGP 供電,每相供電平均攤分電流負載,配合 XXL 加大號合金散熱器、三風扇配合全銅導熱管,能有效地帶走整個 VRM 的熱量,並加入額外的鉭聚合物電容作為緩衝器,改善處理器的暫態響應,以加強系統穩定性及處理器超頻能力。



ASRock Z490 Taichi 主機板 開箱ASRock Z490 Taichi 主機板 開箱

▲ Renesas Intersil ISL69269 PWM 控制器 (左) /

Vishay Siliconix SiC654 Dr.MOS (右)





採用 Renesas Intersil ISL69269 數位電源控制器,支援獨立監控、最佳化每一相電源,有著比以往更有效率、更精準的電源調控。CPU 供電部分透過 6 顆 ISL6617A Doubler 晶片分拆訊號,控制 12 顆 Vishay Siliconix SiC654 Dr.MOS 晶片,內建最新的 TrenchFET 技術,能顯著地降低開關及傳導的損耗,每相能夠承受 50A 的持續電流及 70A 的瞬間電流 (10ms) 通過,最大支援 600A CPU 電流負載,足夠應付 Intel Core i9-10900K 的負載要求。



ASRock Z490 Taichi 主機板 開箱ASRock Z490 Taichi 主機板 開箱

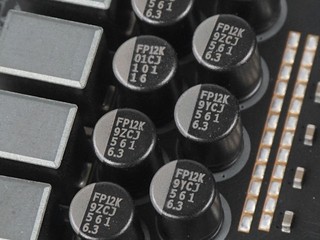

▲ 60A Premium級高效電感 (左) /

日製 Nichicon 電容 (右)





ASROCK 向來著重主機板的耐用度,Z490 TAICHI 就使用了 60A Premium級高效電感,相較於傳統電感能承受的更高的飽和電流,改善主機板的 VCore 電壓供應的穩定性。除音效模組外,全板採用頂級規格的日製 Nichicon 12K 820uF 與 100uF 聚合物電容 ,在 105ºC 的極端環境下能至少具備 1.2 萬小時使用壽命,相較市面上不少效能級主機板僅採用 5K 或 10K 電容更勝一籌。







實體開機按鍵、DR.Debug LED



ASRock Z490 Taichi 主機板 開箱

▲ 實體開機按鍵、DR.Debug LED





針對 Overclocker 會在「裸機」的狀況下進行超頻,ASROCK Z490 TAICHI 主機板加入實體開機鍵及重新開機鍵,並設有 DR.Debug LED 雙位值七段顯示器,顯示 Post 階段的自檢測代碼,讓進階用家更準確地得悉系統無法啟動的原因,例如記憶體初始化失敗、CPU Cache 錯誤、No Boot Drive 等等,對於進階超頻玩家來說非常實用。







15μ 鍍金、不鏽鋼加固繪圖接口



主機板提供 3 組 PCIe x16 擴充槽,當中 PCIE1 及 PCIE3 由 CPU LANES提供,可組成一組 PCIe 3.0 x16 或兩組 PCIe 3.0 x8 配置,而且 PCIE1 支援下代 PCIe 4.0 傳輸規格。而 PCIE5 則由 Z490 晶片組提供,提供 PCIe 3.0 x4 的速度。3 組繪圖卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡協同加速配置。另外亦透過 Z490 晶片組提供 2 組 PCIe x1 插槽,方便用家接駁視訊擷取卡及音效卡等週邊。



ASRock Z490 Taichi 主機板 開箱

▲ 不鏽鋼加固 PCIe x16 接口





在 PCIE1 及 PCIE3 繪圖接口中皆有加入「Steel Slot」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或繪圖卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x。其中主要的 PCIE1 加入 15μ 鍍金觸點技術,減少金屬氧化情況,大幅度延長接口耐久度。



PCIe Slot Configurations



PCIEX16PCIEX8PCIEX4
x16-x4
x8x8x4







Pre-Install I/O Shield



ASROCK Z490 TAICHI 繼續用上了彈性化預裝 I/O 檔板設計,具有一定彈性,可以解決不同機箱之間存在的公差問題,不需要像以往一樣用蠻力硬鎖螺絲,既簡化了使用者的安裝步驟,亦強化了防塵效果,十分貼心。



ASRock Z490 Taichi 主機板 開箱



顯示輸出方面,主機板設有 HDMI 及 DisplayPort 接口各一組,配合內置 Intel UHD Graphic 繪圖核心的處理器能支援最高 4096 x 2160 @ 60Hz 解析度的影像輸出。





ASRock Z490 Taichi 主機板 開箱ASRock Z490 Taichi 主機板 開箱

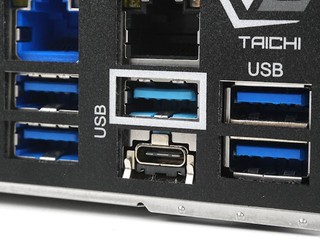

ASROCK Z490 TAICHI 在後置面板提供一組 USB 3.2 Gen2x2 Type-C 接口,支援最高 20Gbps 傳輸速度、2 組 USB 3.2 Gen 2x1 10Gbps 接頭以及 5 組 USB 3.2 Gen 1x1 5Gbps 接口。另外提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口,連接性相當充足。







Wi-Fi 6 無線網絡模組



Intel AX201NGW 無線網絡模組

▲ Intel AX201 CRF 無線網絡模組





全新 Z490 晶片內建 WiFi 6 CNVi WiFi MAC,ASROCK Z490 TAICHI 主機板搭載了全新「AX201」CRF 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度。同時具備 Bluetooth 5.1 支援新一代智能手機、穿戴裝置以及智能家居產品等等的連結,帶來更高速、更低時延及更遠距離的無線傳輸。







2.5Gbps Gaming LAN



ASROCK Z490 TAICHI 亦對有線網絡連接作出升級,採用 Realtek Dragon RTL8125BG 2.5G 網絡晶片,支援 10/100/1000/2500 Mbps 網絡連接速度,能以更高的速度下載遊戲及傳輸文件,同時擁有更低的網絡延遲值,帶來暢順無比的連接體驗。



ASRock Z490 Taichi 主機板 開箱ASRock Z490 Taichi 主機板 開箱

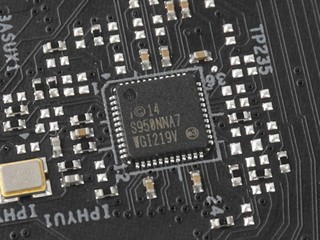

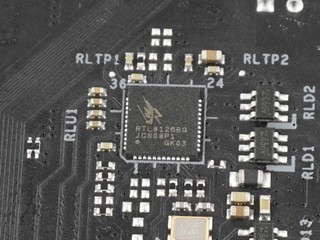

▲ Realtek RTL8125BG 網絡晶片 (左) /

Intel i219V Gigabit Ethernet 晶片 (右)





另備有 1 顆 Intel i219V Gigabit Ethernet PHY 網絡晶片,額外提供一組 RJ45 Gigabit 網絡連接埠,提供伺服器管理功能,支援 MCTP 通訊協定、WoL、PXE 遠端開機、ISCSI 開機、VLAN 過濾等功能。具備先進的中斷處理有助降低 CPU 資源佔用率,可啟動 Jumbo Frame 功能有效提升大型封包資料流量。







3 組 M.2 介面、PCIe 4.0 Ready



ASRock Z490 Taichi 主機板 開箱

▲ 全幅式 M.2 散熱盔甲設計





ASROCK Z490 TAICHI 提供了 3 組 M.2 連接埠,全部插槽皆支援最高 PCIe Gen 3 x 4 速度規格,最高傳輸速度為 32Gbps,但只有其中兩組相容於 SATA 6Gbps 傳輸協定的 SSD 產品。當中 M2_1 及 M2_2 支援最長 M. Key 2280;M2_3 支援最長 22110 長度規格,並設有全幅式 M.2 散熱盔甲,能滿足高階 PCIe SSD 產品對散熱的需求。



ASRock Z490 Taichi 主機板 開箱

▲ 其中一組插槽支援最長 22110 長度規格



ASRock Z490 Taichi 主機板 開箱

▲ 加入 PCIe 4.0 Turbo B-Clock 及 Switch





另外在 M2_1 的另一面加入一組 Hyper M.2 插槽 (M.2_4),亦即是 PCIe 4.0 Ready M.2 接口,透過加入 PCIe 4.0 Clockgen、Switch 及驅動器,當下代的 Intel 處理器支援 PCIe 4.0 傳輸介面時,便能夠連接 PCIe Gen 4 x 4、最高 64Gbps 速度規格的 SSD 產品。



ASRock Z490 Taichi 主機板 開箱

▲ 8 組 SATA 6Gbps 連接埠





此外,主機板設有 8 組由 Intel Z490 系統晶片組提供的 SATA 6Gbps 連接埠,支援 RAID 0、RAID 1、RAID 5、RAID 10 模式及 Intel Rapid Storage Technology 17 儲存技術。







7.1 CH HD Audio 音效模組



ASRock Z490 Taichi 主機板 開箱

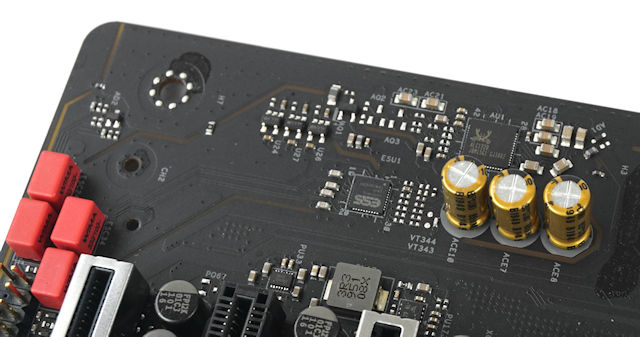

▲ Realtek 7.1 CH 音效模組



音效方面,ASROCK Z490 TAICHI 主機板具備 7.1 CH HD Audio 音效模組,採用 Realtek ALC1200 Codec 晶片,可支援 7.1 聲道劇場級環繞音效,加上獨立運作的雙聲道前端音效輸出,具備高達 110dB SNR 音效輸出(DAC) 品質 及 90dB SNR 錄音 (ADC) 品質,配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。



ASRock Z490 Taichi 主機板 開箱ASRock Z490 Taichi 主機板 開箱

▲ Realtek ALC1220-VB Codec (左) /

ESS SABRE9218 DAC 晶片 (右)





搭載了具備 32-bit Hyperstream 架構的 ESS SABRE9218 DAC 晶片,支援高達 32-bit 384kHz PCM 及 DSD256 規格,提供專業級 130 dB 訊噪比 (SNR) 的 Hypertream 動態範圍,將訊號轉換過程中產生的雜音降到最低。同時提供 -114 dB 的「總諧波失真加雜訊」 (THD + N) 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出,帶來極致通透純淨的音訊,為專業遊戲玩家帶來迫真音響效果。



ASRock Z490 Taichi 主機板 開箱ASRock Z490 Taichi 主機板 開箱

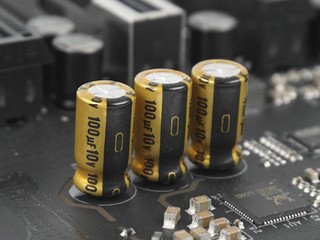

▲ WIMA 音響級電容 (左) /

Nichicon Fine Gold 音效電容 (右)





擁有獨立高精度 Clockgen 確保擁有超低抖動及防止溫度波動影響音效質素,配搭 Nichicon Fine Gold 音效電容及 WIMA 音響級電容分別作前後置面板音效接口過濾,提升音效解析能力及聲音延展擴大效果,提供溫暖、自然無比的音質,以及為專業遊戲玩家帶來迫真音響效果。







支援 Polychrome Sync RGB 燈效



ASRock Z490 Taichi 主機板 開箱

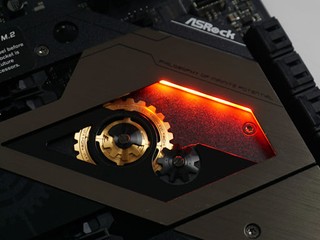

ASROCK Z490 TAICHI 主機板分別在主機板的 I/O Shield、PCH 齒輪裝飾及右側位置加入 ARGB LED 燈粒,支援「Polychrome Sync RGB」燈效技術,為玩家帶來型格炫目的信仰燈效



ASRock Z490 Taichi 主機板 開箱ASRock Z490 Taichi 主機板 開箱



此外,主機板提供了 2 組 RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A、36 W,同時提供 2 組 Addressable RGB 接口,支援 5V 3A 最高 15W 功率的 LED RGB 燈條,讓用家為系統佈置更豐富的 RGB 信仰燈效。





ASROCK Z490 TAICHI 主機板

售價︰HK$ 3249

查詢︰Felton (2273-8393)



小編評語︰



向來頂級用料、高性價比都是 ASROCK TAICHI 系統主機板的標配,今代 ASROCK Z490 TAICHI 亦不例外,採用日製 12K 小時電容及加入額外的鉭聚合物電容,配合高效 Premium 級電感打造的 14 相 Dr.MOS 數位供電設計,能夠承受高達 600A CPU 電流,加上相當誇張的三風扇主動式鋁合金散熱器,提供強大的系統穩定性及處理器超頻能力,以一句廣東俗語來形容這片主機板就是「大件夾抵食」。
