2008-12-11
高效率非高階專利
Enermax Liberty ECO 400W
文: Edmond Tse / 評測中心


Enermax 最近推出高達 85% 高效率的 Liberty ECO 400W 電源供應器,不僅擁有玩家至愛的可拆卸模塊化電纜設計,獨特的電路設計更讓其釋出的 EMI 較同類形產品更低,高效率節能設計不再是高瓦數型號專利。





Enermax Liberty ECO



Enermax Liberty ECO 內部結構相當簡潔整齊,雖然設計上大體與市面上其他同類形產品並無大分別,同為順向式 Active PFC 電路設計, Active PFC 電路的輸出電容採用日本 220µF 容量電容。濾波電路方面,  Enermax Liberty ECO 系列採用 1 組 X 電容及 2 對 Y 電容,安放在電源輸入下方的電路板上,能有效減低電能輸入中的噪訊。

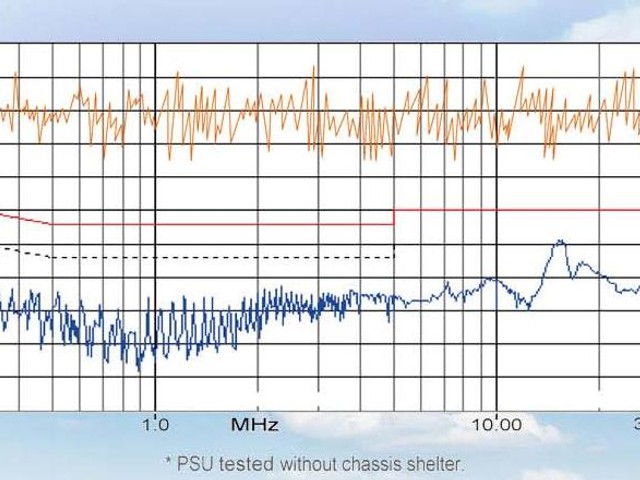

此外, Enermax Liberty ECO 內部各部件的排位均經過 Enermax 研發部門的工程師悉心考量過,為的是甚麼呢 ? 目的其實就是透過電磁干涉抵消的原理,將其 EMI 發出量減至最少。雖然更低的 EMI 訊號並不會對系統效能產生影響,但卻可大大減低 TV Card 等 analog 制式設備的噪訊,是市場上少有對此作出考慮的產品之一。



Enermax Liberty ECO



相關電力輸出範圍部分,  Liberty ECO 400W 的 +12V 輸出電流最高為 32A ,提供最高 384W 輸出, +3.3V 及 +5V 部份則為 20A ,合供提供最高 120W 電力輸出,而其設計上可以容許瞬間負載超越其電力輸出規格 15% ,使其實際可載受 460W 輸出。





散熱方面,  Liberty ECO  系列採用鍍銅鰭式 T 型散熱片,讓熱力能平均分配至散熱片上再被帶走,設計配備特大 12CM 走珠風扇,俱專利導流框設計的風扇 (Air Guard) ,能減低風扇轉動時的擾流及風切的噪音,加上具備自動轉速調控設計,能有效平衡噪音及散熱。此外,  VULCAN 1200W 更採用蜂巢式通風口與,能有效減少氣流阻力及流過氣孔時所造成的風噪,使電源供應器得以保持良好的溫度,設計並不失水準。



AC Input



Input Voltage

100-240VAC,50-60Hz,withActivePFC (Maximum operationrange:90-265VAC)

Input Current

6.7A-3A(400W)   /     7.5A-3.5A(500W)   /      9.5A-4A(620W)

DC Output

rails

Model



+3.3V



+5V



+12V1



+12V2



-12V



+5Vsb



ELT400AWT-ECO

20A

20A

22A

22A

0.6A

3A

120W

384W(32A)

7.2W

15W



ELT500AWT-ECO

24A

24A

24A

24A

0.6A

3A

130W

456W(38A)

7.2W

15W



ELT620AWT-ECO

24A

24A

30A

30A

0.6A

3A

140W

576W(48A)

7.2W

15W







Min. load

Requirement *

0.1A

0.1A

0.1A

0.5A

0A

0A

0.83W

7.2W

0W

Minimumload:8.03W





Enermax Liberty ECO

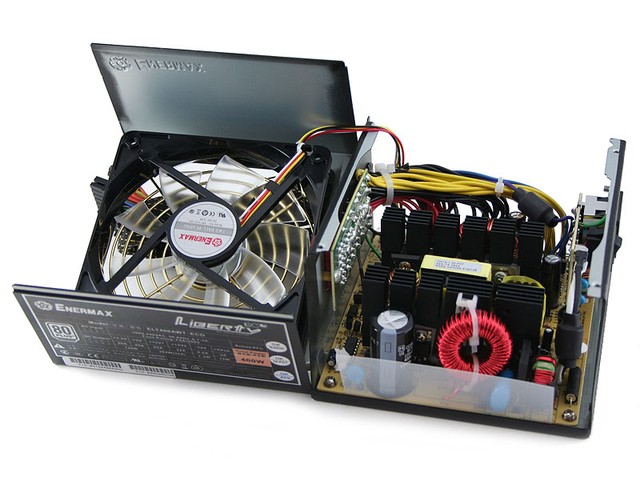

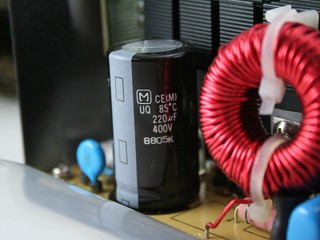

( 左 ) 主電容採用全日系電容 ( 右 ) 專利導流框設計風扇,能減低風扇轉動時的擾流及風切的噪音



Enermax Liberty ECOEnermax Liberty ECO

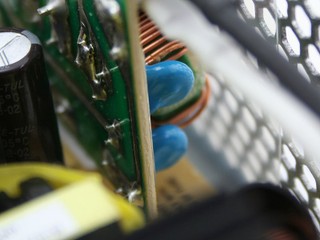

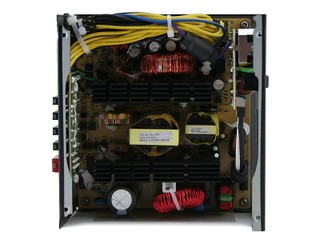

( 左 ) 設計全覽  ( 右 ) 一組 X 電容及兩對 Y 電容安放在電源輸入下方的電路板上



聲噪測試︰



Enermax Liberty ECO 400W
Amibent Noise49 ~ 51 dBA
Normal Loading
50 ~ 53 dBA



建議售價 : $640



編輯評語﹕



Enermax Liberty ECO 400W  線路鋪排經過精心考量,讓釋出之 EMI 減至最少,可減低對 TV Card 等部件的干擾,設計可見其用心,而且俱備玩家至愛的可拆卸模塊化電纜設計,以效能級價錢買到高質素產品仍屬抵買之選。
