GIGABYTE Z790 D 主機板

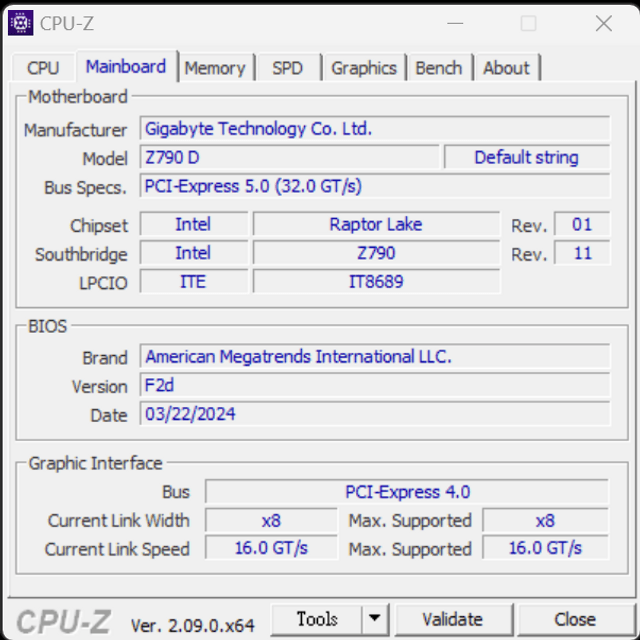

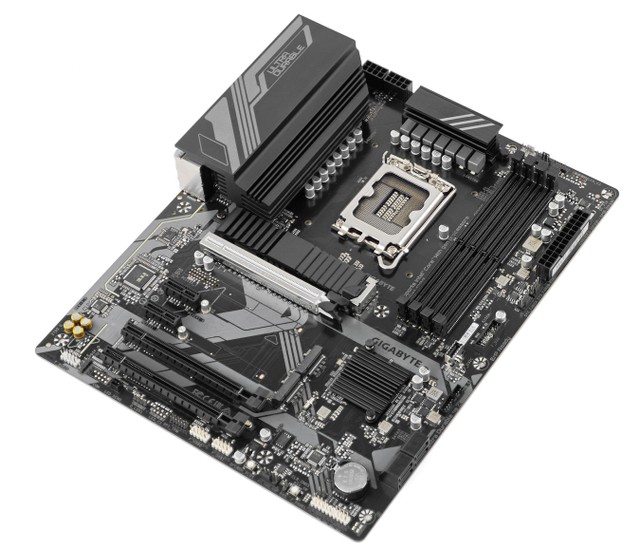

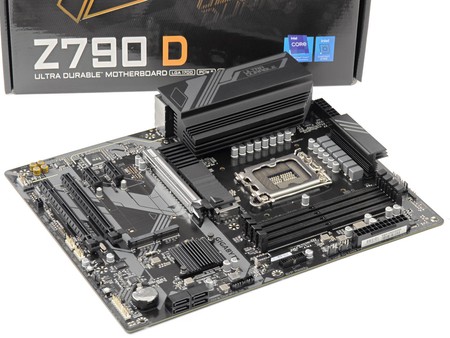

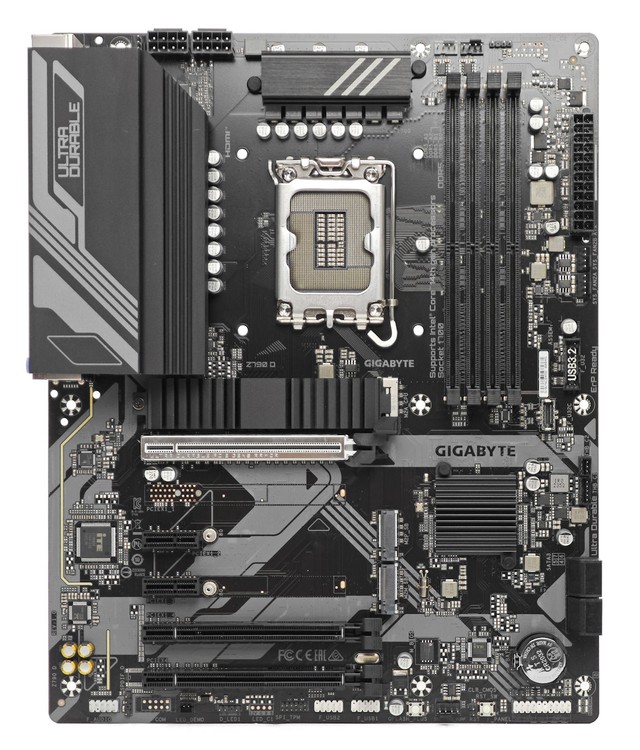

▲ GIGABYTE Z790 D 主機板

GIGABYTE 全新推出 Z790 D 主機板，主打高性價比平價 Z790 DDR5 主機板，具備 12 + 1 + 1 相 55A DrMOS 供電設計，支援最新 PCIe 5.0 傳輸介面、最高 DDR5-7600+ OC、3 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組，帶來基本充足的主機板連接擴充功能，十分適合預算有限的中階電腦用家使用。

▲ 個性混色塗層外觀設計

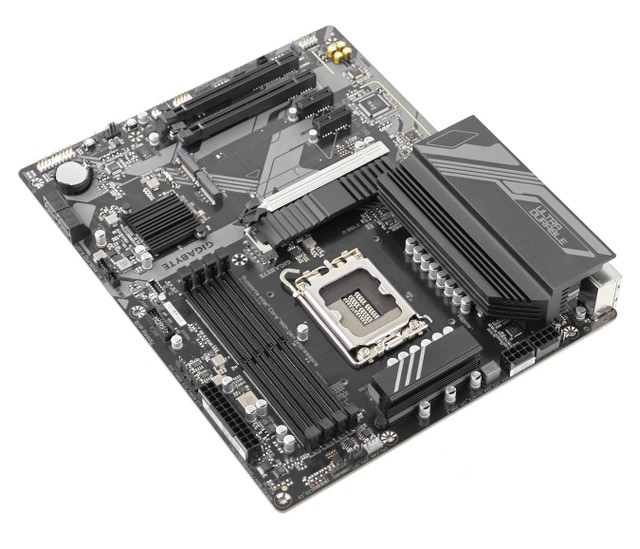

GIGABYTE Z790 D 主機板採用 ATX Form Factor 設計，尺寸為 30.5cm x 24.4cm，採用 6 層 2oz Copper PCB，採用黑色 PCB 搭配黑色金屬散熱器，並在 PCB 表面和散熱器表面加入灰色塗層圖案，設有較粗身的電路線圖案，以及印有 ULTRA  DURABLE 字樣，主機板外觀相當低調，不過帶有獨特個性的混色塗層作外觀裝飾。

支援第 12 / 13 / 14 代 Core 處理器、LGA 1700 Socket

GIGABYTE Z790 D 沿用上代 LGA 1700 處理器介面，支援第 12 代、13 代、14 代 Core 處理器，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

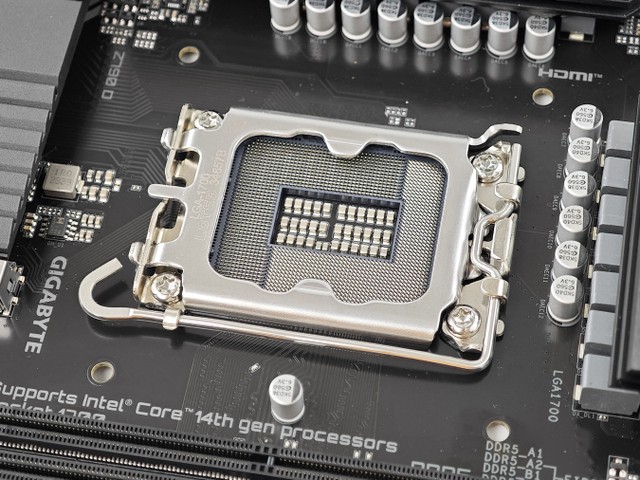

▲  LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 14 代桌上型 Intel Core 處理器規格

最新第 14 代 Core 系列 Raptor Lake-S Refresh 處理器為第 13 代的半代升級，全系列 CPU 基本核心數目不變下，P-Core 頻率增加了 200MHz，E-Core 頻率增加了 100MHz，唯有 Core i7 的 E-Core 數目增添了 4 個。支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel Z790 系統晶片

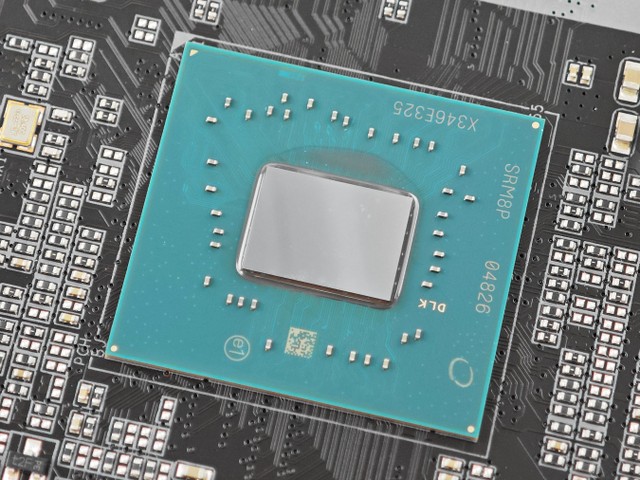

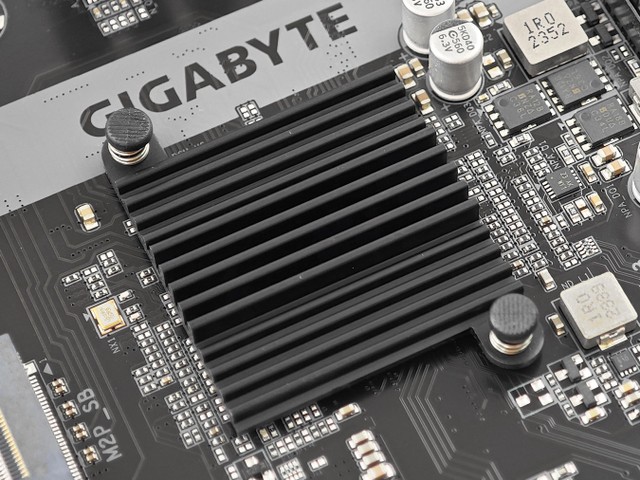

▲ PCH 散熱器 & Intel Z790 PCH 系統晶片

全新 Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格，整體規格並沒有太大提升，支援 CPU 和記憶體超頻，同樣採用 DMI 4.0 x4 通道，HSIO Lanes 數目維持 38 個，最大的差別是晶分組 PCIe Lanes 分配上有所不同，晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個，晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個，而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個，其餘 USB 3.2/2.0 介面數目相同。

Intel Z790 系列晶片組規格

支援最高 DDR5-7600+ OC

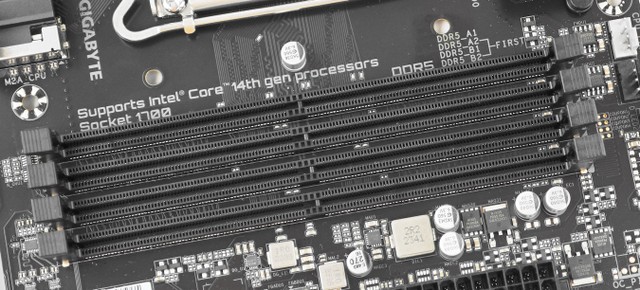

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，GIGABYTE Z790 D 主機板為 Z790 DDR5 版本，設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽和金屬殼插座以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 48GB 容量，系統記憶體最大容量為 192GB。記憶體速度方面，主機板官方規格表示支援最高 DDR5-7600+ OC 速度 (1DPC 1R)。

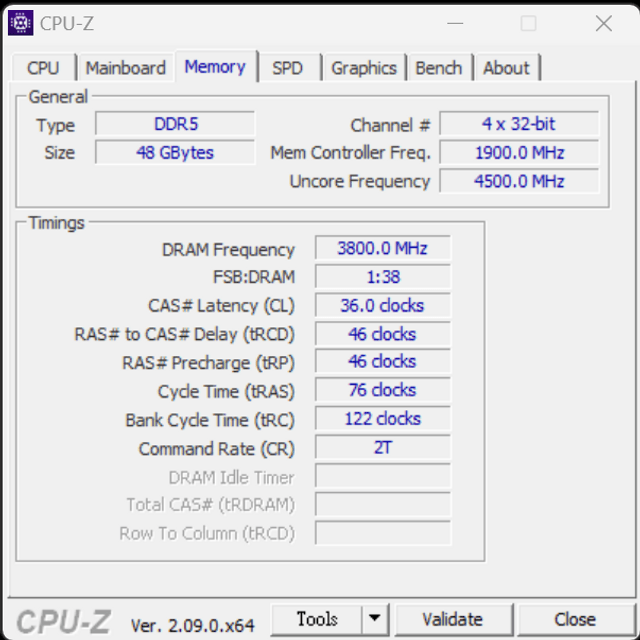

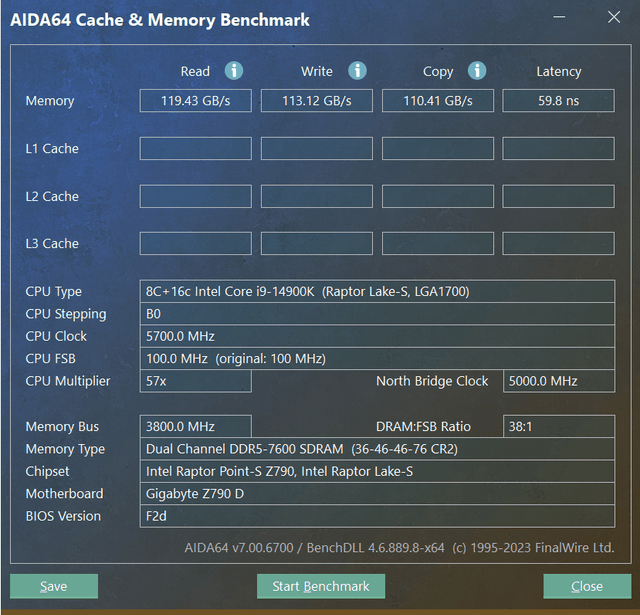

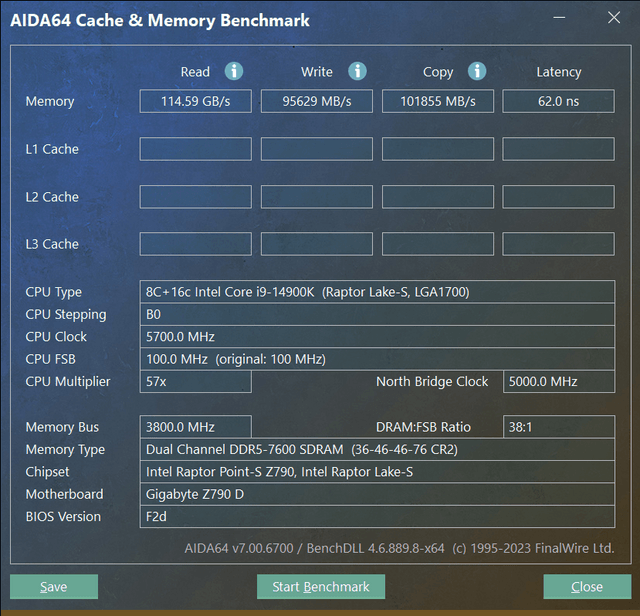

測試採用 i9-14900K CPU 搭配 Predator HERMES RGB DDR5-8200 24GB x2 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-7600 CL36 Gear 2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力相當不俗。

GIGABYTE Z790 D BIOS 中加入 Low Latency Support 及 XMP/EXPO High Bandwidth Support 的獨家功能，透過縮緊記憶體時序數值，可有效提升記憶體讀取/寫入速度和降低記憶體延遲數值，不懂記憶體超頻的用家也可以一鍵提升記憶體性能，非常實用。

12 + 1 + 1 組 55A DrMOS 供電模組

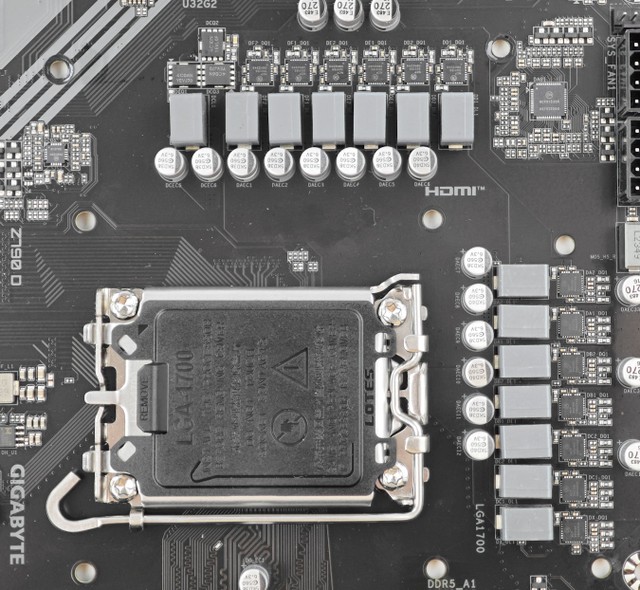

▲ 12 + 1 + 1 組 55A DrMOS 供電模組

VRM 供電模組方面，GIGABYTE Z790 D 主機板採用 14 相數位供電設計，其中 12 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

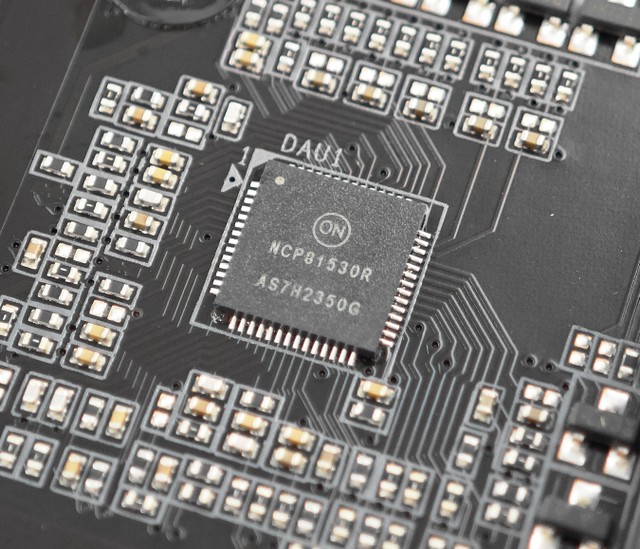

▲ NCP81530R PWM 控制器

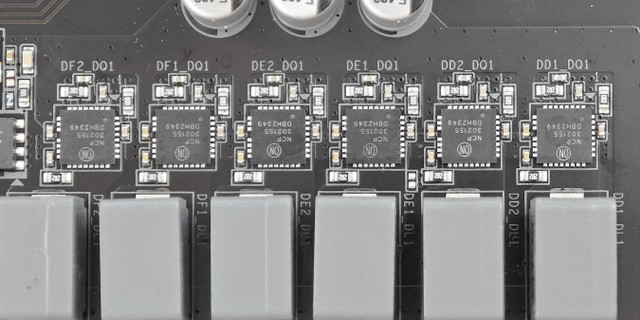

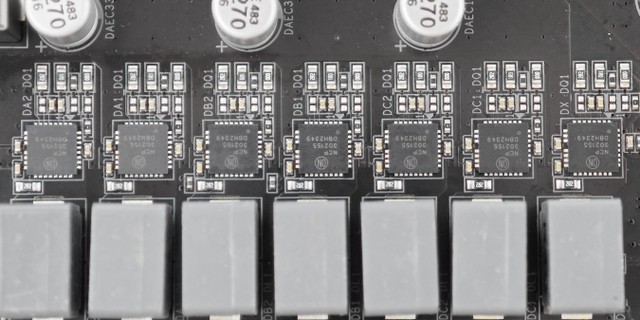

▲ NCP302155 55A DrMOS 晶片

GIGABYTE Z790 D 採用 onsemi NCP81530R 最高 8 + 2 相 PWM 控制器，支援雙通道輸出配置，並以 12 (6x2) + 2 相並聯配置運作，驅動 12 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 13 組 onsmei NCP302155 55A DrMOS 晶片，vCore 部分總輸出可達 660A 電流負載，足夠應付 12 / 13 / 14代 Intel Core 全系列 CPU 供電需求。

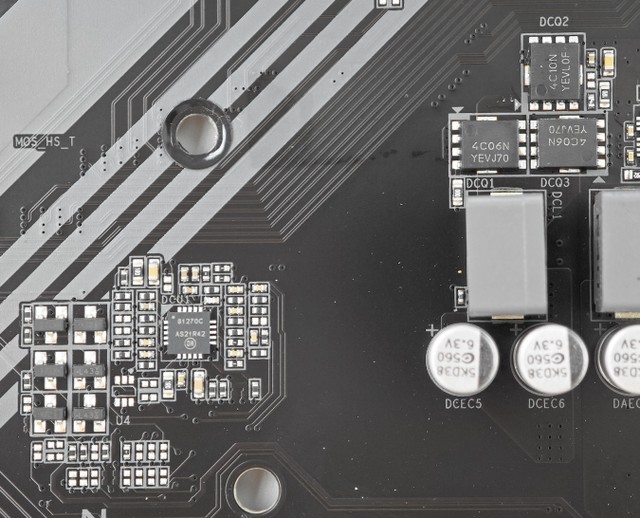

▲ NCP81270C PWM 控制器、4C10N + 4C06N MOSFET

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 onsemi NCP81270C PWM 控制器，直出驅動 1 相 VCCAUX 供電，配搭 1 組 1 上 onsemi 4C10N +  2 下 onsemi 4C06N N-Channel MOSFET 配置。

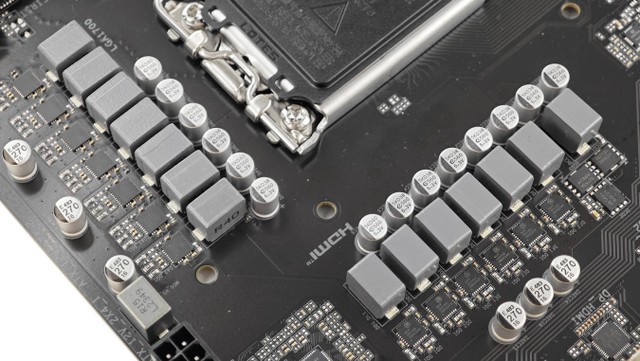

▲ 金屬合金功率電感、低電阻 5K 固態電容

VRM 供電模組採用金屬合金功率電感搭配低電阻 5K 固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

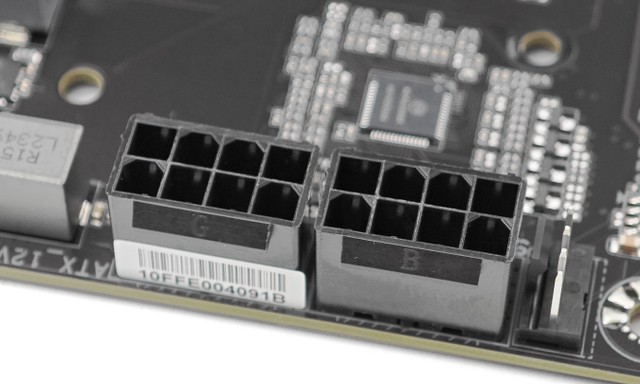

▲ ATX 8+8-pin CPU 供電插槽

GIGABYTE Z790 D 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足 12 / 13 / 14 代 Intel Core 全系列 CPU 電源功耗需求。

VRM 大型金屬散熱器

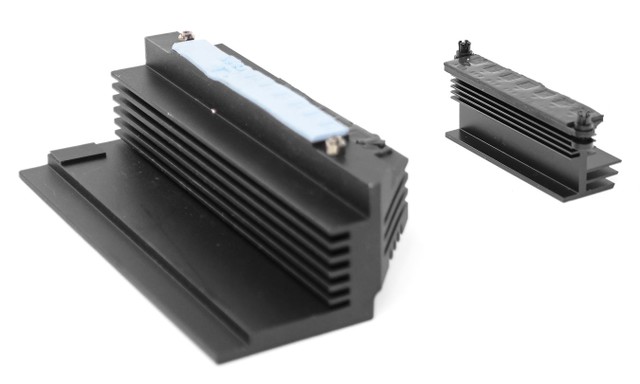

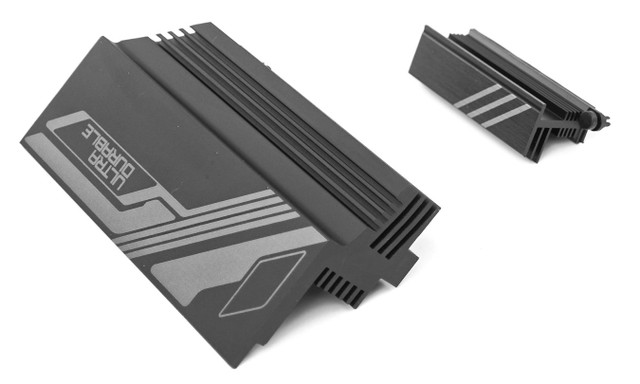

▲ VRM 大型金屬散熱器

GIGABYTE Z790 D 主機板搭載 VRM 大型金屬散熱器設計，由 2 組大型鋁擠散熱器組成，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，以增加更多散熱面積來提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

SMT PCIe 插槽、超耐久不鏽鋼 PCIe 插槽

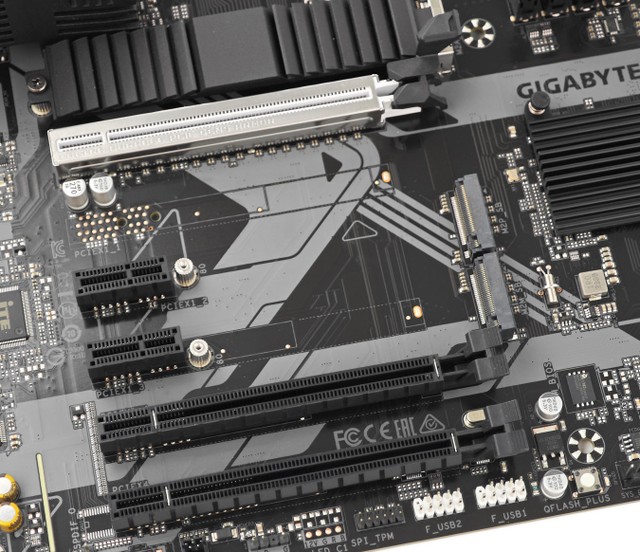

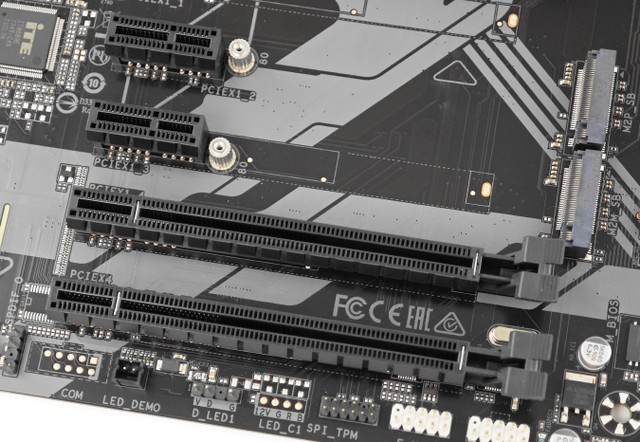

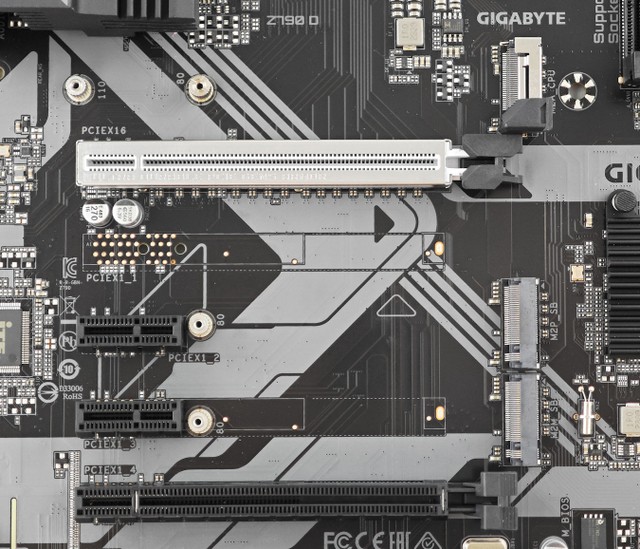

▲ 2 組 PCIe x16 插槽

GIGABYTE Z790 D 主機板提供 3 組 PCIe x16 插槽，由上至下分別是 PCIEX16 插槽、PCIEX1_4 插槽、PCIEX4 插槽，PCIEX16 插槽支援 PCIe 5.0 x 16 ，由 CPU LANES 提供，PCIEX1_4 插槽和 PCIEX4 插槽分別支援 PCIe 3.0x1 和 PCIe 4.0 x4，由 Z790 晶片組提供。另外透過 Z790 晶片組提供 2 組 PCIe 3.0 x1 插槽 (PCIEX1_2 / PCIEX1_3)。

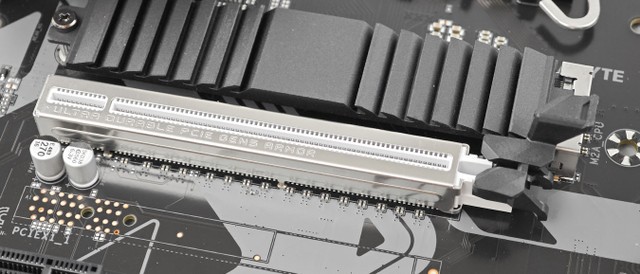

PCIEX16 採用超耐久不鏽鋼 PCIe 插槽，可增強插槽的承托力和減少插槽被扯開的機會，亦採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

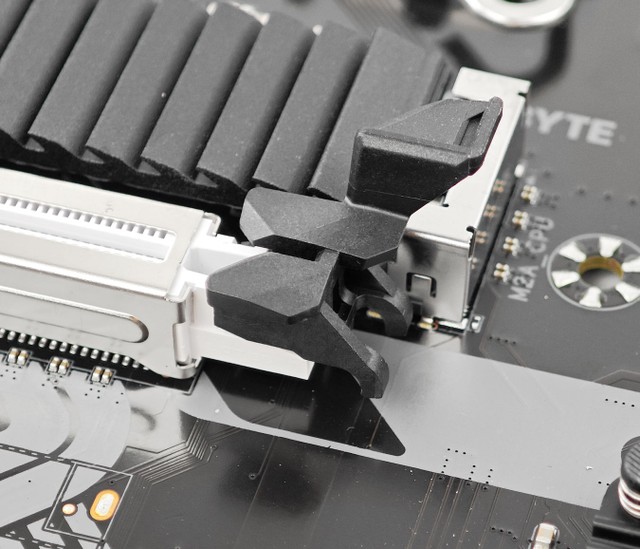

PCIEX16 插槽設有加大延伸卡扣設計，可更方便拔除顯示卡裝置。

除了最上的 PCIEX16 插槽提供 2 Slot 的空間佈局，其餘的 PCIe 插槽僅只有 1 Slot 的空間佈局。當裝上 2.0 Slot 或 3.0 Slot GPU 時，考慮到不影響 GPU 散熱時，PCIEX1_2 插槽基本上不會使用，PCIEX1_3 插槽有機會能使用，即是相對較實用的 PCIe 插槽僅是 PCIEX1_4 和 PCIEX4 插槽，1 組 PCIe 3.0 x1 和 1 組 PCIe 4.0 x4 可以考慮裝上 PCIe Wi-Fi 擴充卡或 PCIe 擷取卡。筆者覺得那 2 個不太實用的 PCIe 3.0 x1 插槽，換成更多 SATA 介面佈局或是多一組 M.2 SSD 介面更為實用。

PCIe 插槽配置

3 組 M.2 SSD 介面、4 組 SATA 3 介面

▲ 提供 3 組 M.2 SSD 介面配置

GIGABYTE Z790 D 主機板提供 3 組 M.2 SSD 介面配置。PCIEX16 插槽上方設有 1 組 M.2 SSD 插槽，M2A_CPU 插槽支援最高 PCIe 4.0 x4﹐由 CPU LANES 提供。PCIEX16 插槽下方設有 2 組 M.2 SSD 插槽，上方的 M2P_SB 插槽和下方的 M2M_SB 插槽支援最高 PCIe 4.0 x4﹐由 Z790 晶片組提供。

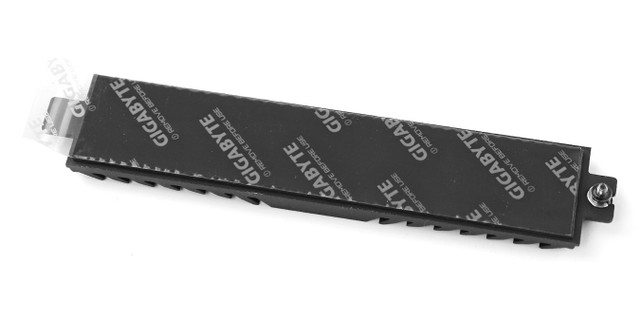

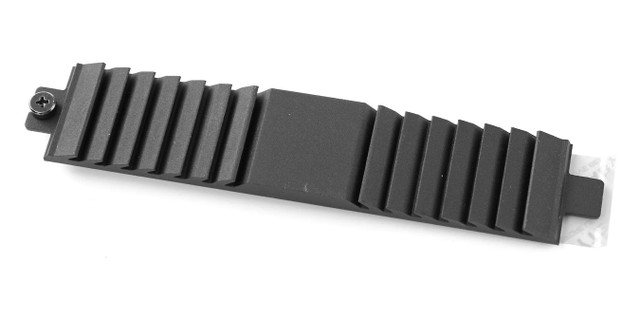

▲ 配備 M.2 SSD 金屬散熱器

只有 M2A_CPU 插槽皆配備金屬散熱器設計，採用具備鋁擠散熱鰭片的薄身散熱片，並搭配單面導熱貼，可滿足 Gen3 / Gen4 M.2 SSD 日常應用的散熱需求。而其餘 M2P_SB 插和 M2M_SB插槽則沒有配備金屬散熱器設計。

M.2 SSD 插槽配置

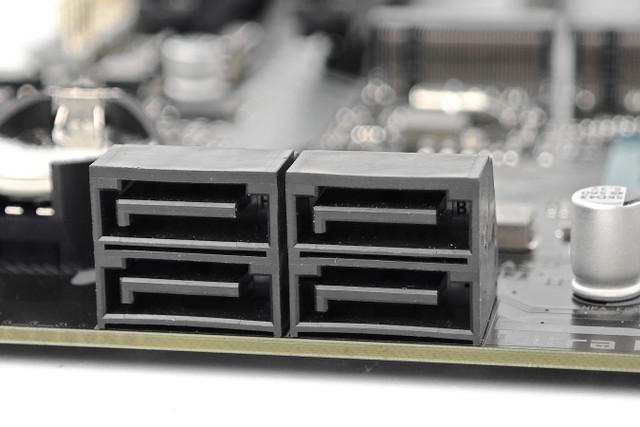

此外，主機板提供了 4 組 SATA 6Gbps 接口，由 Z790 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

8x USB 接口、HDMI / DP輸出

GIGABYTE Z790 D 主機板沒有採用 Pre-Install I/O Shield 設計，用家需要自家預先安裝附連的 I/O 檔板到機箱上。

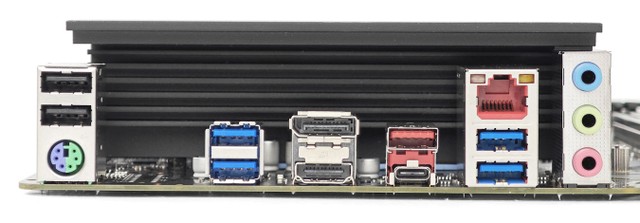

主機板後置 I/O 面板提供 1 組 HDMI 2.1 和 1 組 DisplayPort 1.2 影像輸出接口，分別支援最高 4096x2160@60Hz 解析度和 4096x2304@60Hz 解析度、HDCP 2.3 協定。另外，提供 2 組 USB 2.0 Type-A 接口、4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、1 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 1 組 USB 3.2 Gen 2x1 10Gbps Type-C 接口，總共 8 組後置 USB 接口。

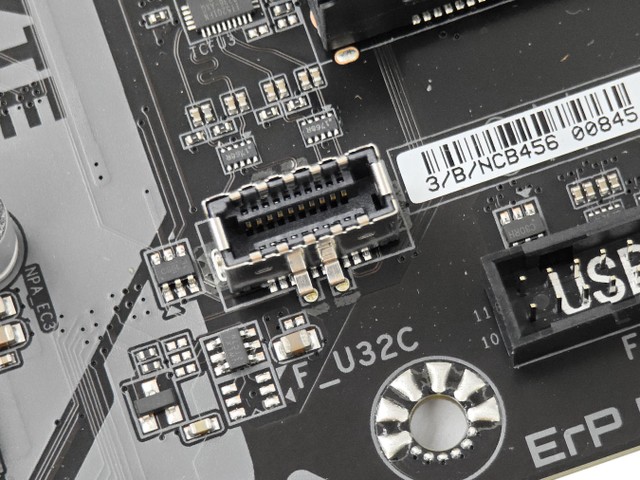

▲ 前置 USB Type-C 5Gbps 接口

另外主機板提供 1 組 USB 3.2 Gen 1x1 5Gbps 前置 USB Type-C 接口。

Realtek 2.5G LAN 網絡模組

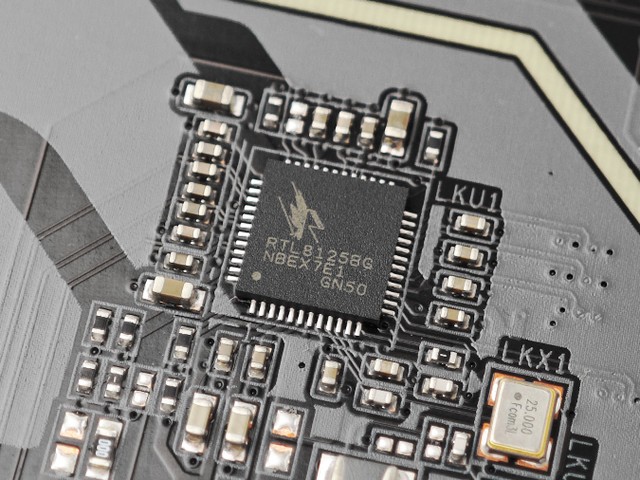

▲ RTL8125BG 2.5G 網絡晶片

有線網絡方面，GIGABYTE Z790 D 主機板採用 Realtek RTL8125BG 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度。

Realtek ALC897 音效晶片

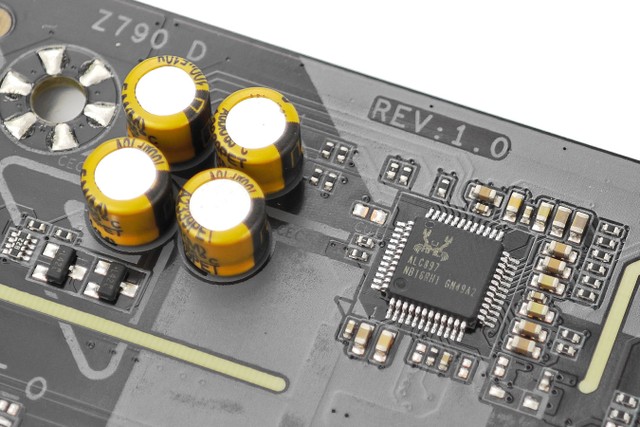

▲ ALC897 音效晶片

音效分面，GIGABYTE Z790 D 主機板採用 Realtek ALC897 音效晶片，支援最高 7.1 聲道環繞音效、DSD 格式播放、音效格式最高為 24-bit / 192KHz，並提供自動偵測耳機抗阻功能，搭配音效處理電容，提供迫真音響效果。

RGB Fusion RGB 燈光支援

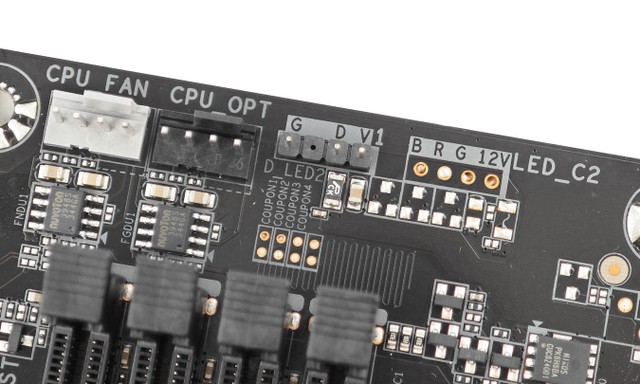

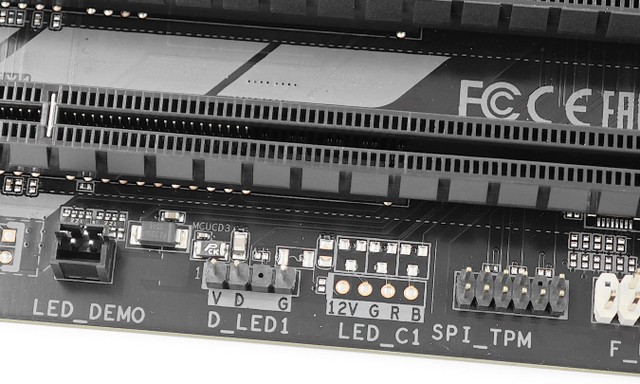

RGB 燈效連接及控制方面，主機板提供 2 組 5V 3-pin ARGB 接口，輪出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 GIGABYTE Control Center (GCC) 的 RGB Fusion 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

Q-FLASH PLUS 按鈕、Clear CMOS Button 按鈕

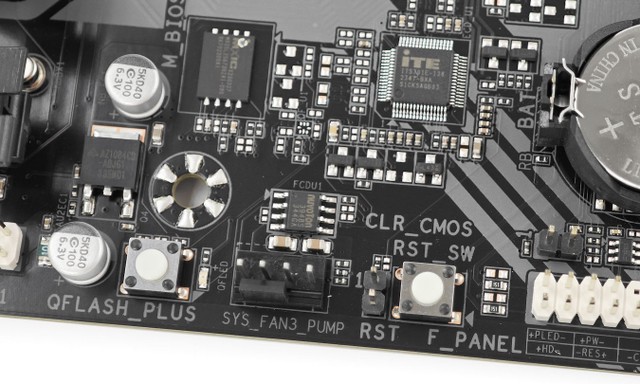

GIGABYTE Z790 D 主機板靠右下方位置設有 Q-FLASH PLUS 按鈕和 Clear CMOS 按鈕，前者可在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，後者能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，這功能對於超頻用家非常有幫助。

GIGABYTE Z790 D 主機板

售價︰HK$1,199

查詢︰Synnex HK (2753-1688)

平平評語：

GIGABYTE 全新推出 Z790 D 主機板，應該是目前售價最便宜的 Z790 DDR5 入門主機板，搭載 12 + 1 + 1 組 55A DrMOS 供電設計，支援最新 PCIe 5.0 介面、3 組 M.2 Gen4x4 SSD 、2.5G LAN 網絡模組、8 組後置 USB 接口、最高 DDR5-7600+ OC。以 Z790 晶片組來說，主機板 VRM 供電設計相對普通，不過仍可滿足 i9 K 版 CPU 的供電需求，高負載情況下可保持不算太高溫的 VRM 元件溫度，也可以考慮輕度的 CPU 超頻。而主機板連接擴充功能相地中規中距，考慮到主機板售價僅是 1200 大元，卻用上 4x DDR5 DIMM 插槽，雖然沒有太亮眼的記憶體超頻潛力，不過插滿 4 條記憶體的用途並不太需要強勁記憶體超頻潛力，整體主機板相當相當高性價比抵玩，十分適合預算有限的中階電腦用家使用。
