2021-06-09
雙槽清水卡、效能先決 !!
INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡
文: Richard Chow / 評測中心


INNO3D 推出全新 GEFORCE RTX 3070 Ti X3 OC 顯示卡,採用全新黑色外觀設計,並用上鋁合金外殼,具備全新 5 + 1 支導熱管 Dual Slot 散熱器設計,並針對 GDDR6X 記憶體顆粒作出最佳化散熱,搭配 3 把 9cm 纖薄鐮刀扇葉風扇,並用上日本產生的 Hercule Z Bearing 高品質軸承,帶來寧靜低温的顯示性能輸出。







INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡



INNO3D GEFORCE RTX 3070 TI X3 OC

▲ INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡





INNO3D 推出全新 GEFORCE RTX 3070 Ti X3 OC 顯示卡,採用全新 5 + 1 支導熱管 Dual Slot 散熱器設計,並特別針對顯示記憶體散熱,搭配 3 把 9cm 纖薄鐮刀扇葉風扇,採用最佳化弧形曲面的纖薄鐮刀扇葉設計,並用上日本產生具備 Dust Proof 防塵設計的 Hercule Z Bearing 高品質軸承,可提供寧靜低温的高性能輸出,以及高耐用性的產品質素。



INNO3D GEFORCE RTX 3070 TI X3 OC



INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡尺寸約為 300mm x 112mm x 40.5mm,全黑化色調的外觀設計,雖然產品外觀十分素樸,但用上鋁合金金屬外殼及金屬拉絲處理,令產品質感大幅提升,直角般的外觀設計搭配金屬外殼,帶來更加穩固、耐用的感覺,而 2 Slot 散熱器設計更方便 ITX 及 MATX 機箱的用家配搭使用。



INNO3D GEFORCE RTX 3070 TI X3 OC







9 + 2 相供電設計



INNO3D GEFORCE RTX 3070 TI X3 OC

▲ NVIDIA PG143 SKU 15 PCB 設計





拆下 Dual Slot 散熱器後,可以看到 INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡採用了 NVIDIA PG143 SKU 15 公板 PCB 設計,並進行了大範圍的開孔切割,以提供空間通風散熱。



INNO3D GEFORCE RTX 3070 TI X3 OCINNO3D GEFORCE RTX 3070 TI X3 OC

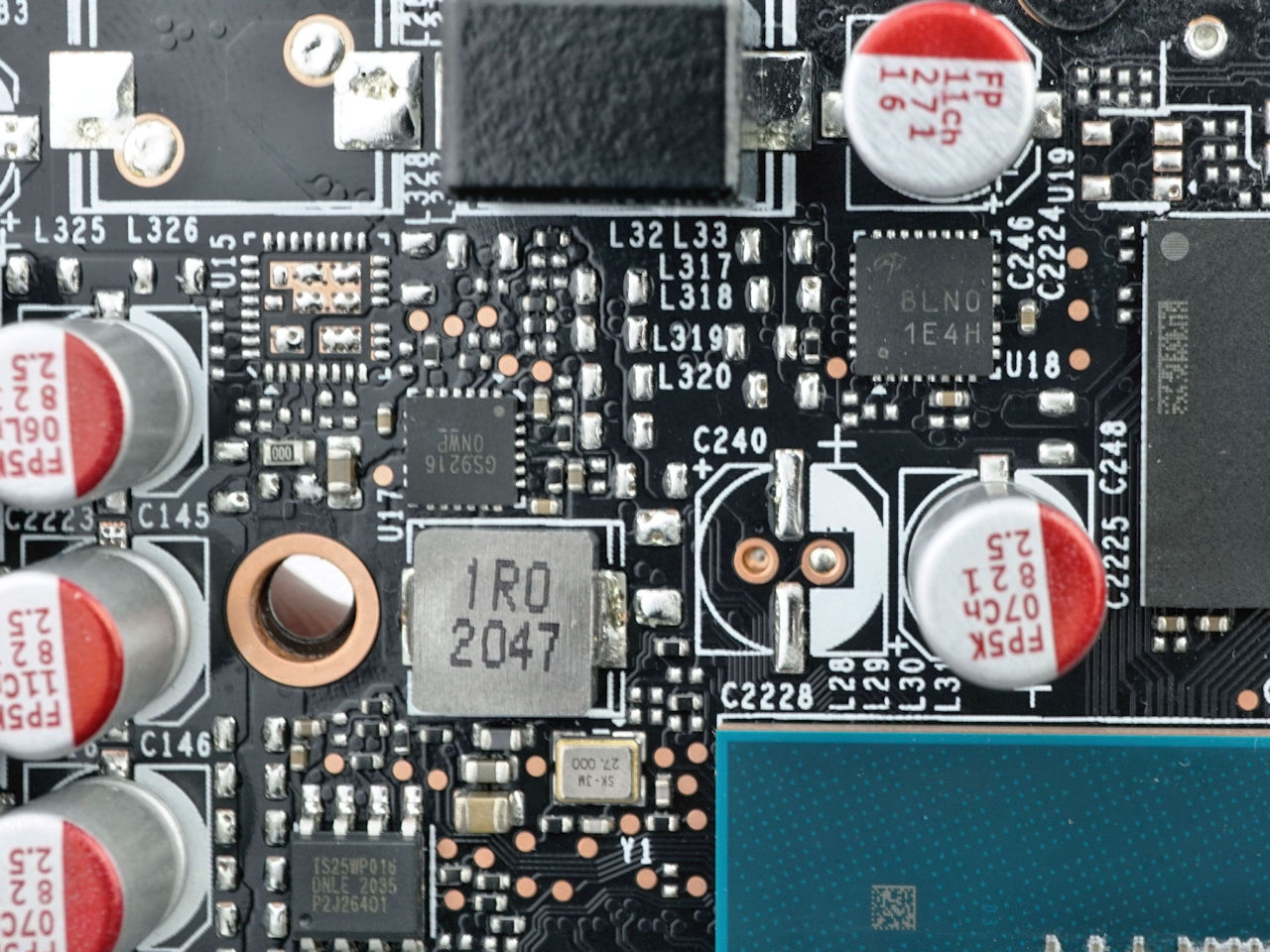

▲ Alpha & OMEGA BLN0 50A DrMOS 晶片



INNO3D GEFORCE RTX 3070 TI X3 OC

▲ UBIQ M3816N Dual N-Channel MOSFET 晶片





供電設計方面,具備 11 相供電模組設計,GA104 並沒有再分為 nvvdd 供電 + msvdd 供電,其中 GPU 供電採用 9 相 Alpha & OMEGA BLN0 (AOZ5311NQI) DrMOS,在單一封裝內加入上下橋 MOSFET 及集成驅動器,單相能提供 50A 持續電流輸出,GDDR6X 記憶體供電採用 2 相 UBIQ M3816N Dual N-Channel MOSFET,配搭全封閉合金電感及日系 Fujitsu 5K 小時固態電容,為顯示卡提供穩定的供電能力。



INNO3D GEFORCE RTX 3070 TI X3 OC

▲ 需外接 2 個 PCIe 8-pin 電源





與 GeForce RTX 3070 Ti FE 公板不同,INNO3D GEFORCE RTX 3070 Ti X3 OC 並沒有採用特製的 NVIDIA 12-Pin 供電,而是沿用傳統的 2 個 8 Pin 接口,最高 TGP 為 290W 。







完整 NVIDIA GA104-400 繪圖核心



Nvidia GeForce RTX 3070 Ti 採用 GA104-400 繪圖核心,是一顆完整的 GA104 晶片,採用 8nm NVIDIA Custom 制程、SAMSUNG 代工,擁有 174 億個電晶體、Die Size 約為 392mm²,完整的 GA104 晶片內建 6 個 GPC 單元、24個 TPC 紋理處理群集及 48 個 SM 串流多處理器,增至 6,144 個 CUDA Cores、48 個 RT Cores 及 192 個 Tensor Cores。



INNO3D GEFORCE RTX 3070 TI X3 OC

▲ NVIDIA GA104-400-A1 繪圖核心





核心時脈方面,RTX 3070 Ti 預設時脈為 1,575MHz Base Clock、1,770 MHz Boost Clock,最高 TDP 為 290W,換上 GDDR6X 記憶體顆粒,記憶體介面雖然保持 256bit 與 RTX 3070 一樣,但記憶體速度由 14Gbps 提升至 19Gbps,令記憶體頻寬由 448GB/s 提升 608GB/s,對於處理光線追踪和特效性能有明顯改善。







升級 GDDR6X 記憶體



記憶體方面,Nvidia GeForce RTX 3070 Ti 對比 RTX 3070 升級改用了 GDDR6X 記憶體顆粒,它並不是單純的提升記憶體時脈,而是改用全新的 4-Level PAM4 四級脈衝訊號技術,透過多級訊令技術可以在單一週期傳輸 2 筆資料,相較舊有 GDDR6 採用的 2-Level NRZ 技術,在同時脈下記憶體頻寬提升 1 倍,記憶體傳輸速度可以達到 19Gbps。支援 256-bit 記憶體介面,記憶體頻寬升至 608GB/s,追貼 RTX 3080 的 760GB/s,能滿足更高解析度及更加複雜的著色器渲染運算,對於處理光線追蹤效果的性能會有明顯改善。



INNO3D GEFORCE RTX 3070 TI X3 OC

▲ Micron D8BWW GDDR6X 顆粒





INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡搭載了 12 顆 Micron D8BWW GDDR6X 記憶體顆粒,正式型號為 MT61K256M32JE-19G,單顆容量為 8Gbit,合共 12GB 繪圖記憶體容量。據 Micron 資料指出,全新 GDDR6X 記憶體顆粒採用了 180-ball (12.0mm × 14.0mm) FBGA 封裝,VDD/VDDQ 為 1.35V 。



Nvidia RTX 30 Serires Specification



 RTX 3070RTX 3070 TiRTX 3080RTX 3080 TiRTX 3090
GPU CodenameGA104GA104GA102GA102GA102
GPCs66677
TPCs2324344041
SMs4648688082
CUDA Cores5888614487041024010496
Tensor Cores184 (3rd Gen)192 (3rd Gen)272 (3rd Gen)320 (3rd Gen)328 (3rd Gen)
RT Cores46 (2nd Gen)68 (2nd Gen)80 (2nd Gen)82 (2nd Gen)
Texture Units184192272320328
ROPs969696112112
GPU Boost Clock1725 MHz1770 MHz1710 MHz1665 MHz1695 MHz
Memory Clock14 Gbps19 Gbps19 Gbps19 Gbps19.5 Gbps
Total Video Memory8GB GDDR68GB GDDR6X10GB GDDR6X12GB GDDR6X24GB GDDR6X
Memory Interface256-bit256-bit320-bit384-bit384-bit
Memory Bandwidth448 GB/s608 GB/s760 GB/s912 GB/s936 GB/s
TGP220W290W320W350W350W







全新 Dual Slot 三風扇散熱器設計



INNO3D GEFORCE RTX 3070 TI X3 OC

▲ Dual Slot 三風扇散熱器設計





INNO3D GEFORCE RTX 3070 Ti X3 OC 採用全新 6 支 6mm 導熱管配大面積散熱鰭片的 Dual Slot 散熱器設計,能將 GPU 廢熱迅速平均地傳遞至整個散熱器,並經過 3 把散熱風扇把廢熱排走,Dual Slot 厚度的散熱器更適合放置於 ITX 及 MATX 機箱。



INNO3D GEFORCE RTX 3070 TI X3 OCINNO3D GEFORCE RTX 3070 TI X3 OC

▲ 5 + 1 支導熱管、大範圍銅板底座





其中 5 支導熱管穿插於整個散熱器,並以平滑的大範圍銅板底座覆蓋至核心晶片及顯示記憶體,可把熱力順速傳遞到導熱管再到散熱器上,而全新的散熱器設計是把 1 支導熱管連接到顯示記憶體底下,可有效降低 GDDR6X 顆粒的工作温度。



INNO3D GEFORCE RTX 3070 TI X3 OC

▲ Slim Scythe Blade 纖薄鐮刀風扇





INNO3D GEFORCE RTX 3070 Ti X3 OC 採用 3 把 9cm Slim Scythe Blade 纖薄鐮刀風扇,具備最佳化弧形曲面的纖薄鐮刀扇葉設計,在有限的空間中,最大化風扇的風流量及降低風切聲,並用上日本產生的 Hercule Z Bearing 高品質軸承,運轉時更加順暢並能減少轉動噪音,加上擁有 Dust Proof 防塵設計,相比一般的散熱風扇擁有長達 3 倍的使用壽命。



INNO3D GEFORCE RTX 3070 Ti X3 OC



INNO3D GEFORCE RTX 3070 Ti X3 OC 加入了金屬背板設計,除了能加強 PCB 剛性避免電路板彎曲受損外,同時能幫助記憶體顆粒散熱,降低運作溫度並提升產品穩定性,背板未端採用開孔設計讓第三顆風扇排出的熱風,能減少熱力聚積在整個散熱器內,進一步增強散熱性能。







支援 DisplayPort 1.4a、HDMI 2.1



INNO3D GEFORCE RTX 3070 TI X3 OC



顯示輸出方面,INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡提供了 3 組 Display Port 1.4a 及 1 組 Hdmi 2.1 接口,兩種影像輸出介面皆可提供 8K @ 60Hz 12bit HDR 解析度輸出,支援 VEGA DSC 1.2 無損壓縮顯示功能、全新 AV1 解碼器,並且單卡可以提供最高 2 個 8K 顯示器同時輸出,或是採用 2 組 DisplayPort 接頭提供 1 個 8K 12bit HDR @ 120Hz 輸出。





 Bandwidth/LinkTotal BandwidthMax Resolution
DisplayPort 1.4a8.1Gbps32.4Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz
HDMI 2.18.1Gbps48Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz

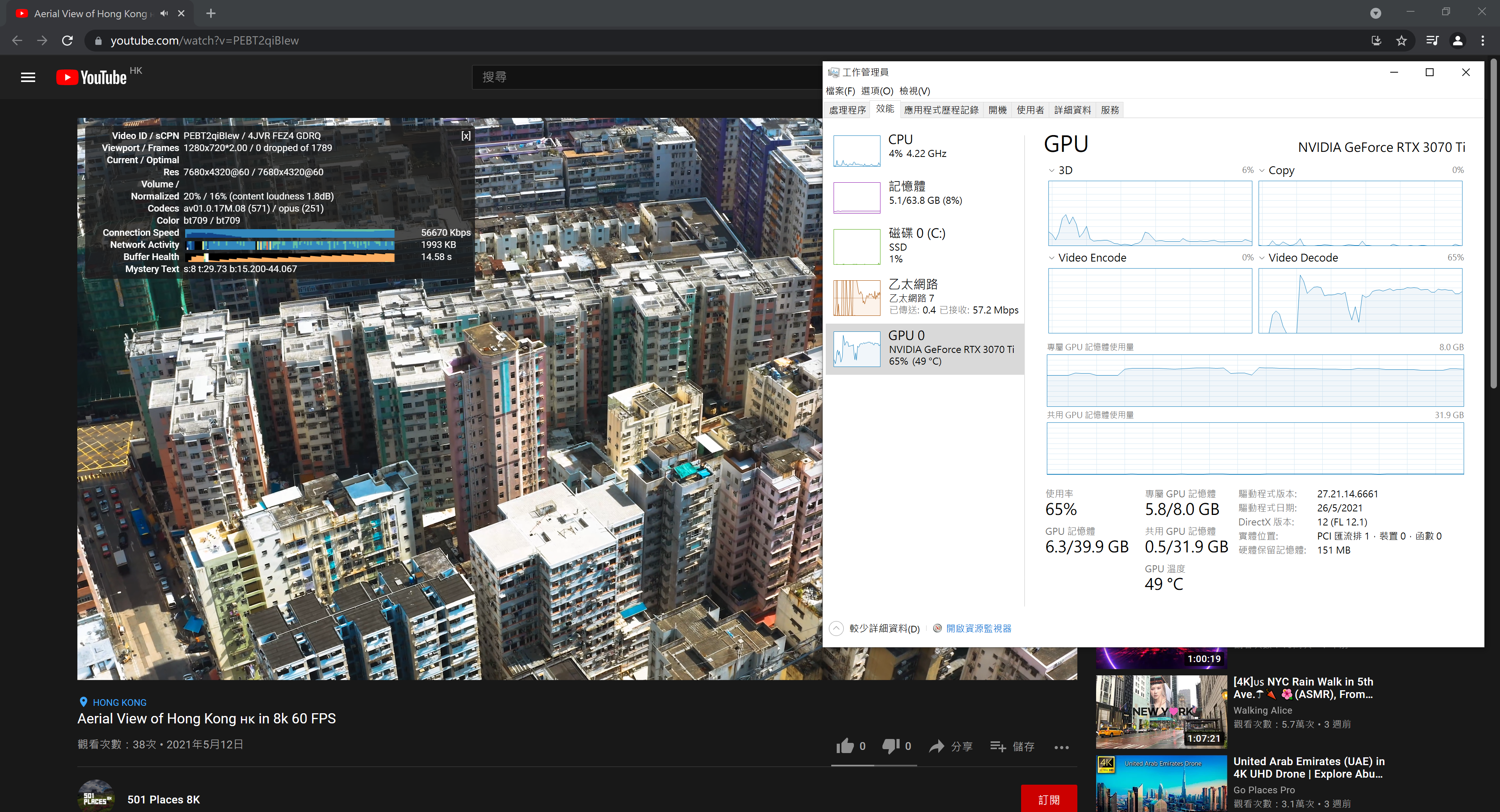

INNO3D GEFORCE RTX 3070 Ti X3 OC

▲ 支援最高 8K 60FPS AV1 解碼







INNO3D TUNEIT 超頻工具



INNO3D GEFORCE RTX 3070 TI X3 OC



附連自家 INNO3D TUNEIT 超頻工具,用家可以自行調校繪圖卡時脈、風扇轉速及電壓等設置,並且支援 Profile 紀錄及重新載入。另外,亦支援顯示卡狀態實時監察,包括核心時脈、記憶體時脈、核心溫度、風扇轉速及 GPU 使用率等實時資訊,實用性十足。用家也可嘗試使用 AI Scan 自動超頻功能,以獲得顯示效能提升。



INNO3D GEFORCE RTX 3070 TI X3 OC



經過 AI Scan 自動超頻功能評估後,INNO3D GEFORCE RTX 3070 Ti X3 OC 更可超頻加上 108MHz。







效能測試:



測試平台:

Intel Core i9-11900K 處理器 (ABT)

ASUS ROG MAXIMUS XIII HERO 主機板

DDR4-3600 CL18 32GB x 2 記憶體

INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡

Windows 10 20H2 (Build 10.0.19042) OS

NVIDIA 466.61 Display Driver





INNO3D GEFORCE RTX 3070 TI X3 OCINNO3D GEFORCE RTX 3070 TI X3 OC



INNO3D GEFORCE RTX 3070 Ti X3 OC 核心時脈為 1575MHz Base Clock、1785MHz Boost Clock,Boost Clock 相比官方公版規格提高了 15MHz,支援全新 GPU Boost 4.0 技術可按溫度及負載水平自動超頻至最高 1980MHz,Memory Clock 為 1188MHz。







散熱測試:



INNO3D GEFORCE RTX 3070 TI X3 OC



散熱方面,測試在室溫約為 25°C 下進行,閒置時 GPU 溫度維持在 40°C,風扇維持在 Intelligent Fan Stop 模式並未轉動。採用 Furmark 進行 3D運算負載測試,經過約 16 分鐘 GPU 完全負載後風扇自動調整至 62% 轉速、約 2,147 RPM,在低聲噪水平下GPU 平均温度維持於 71°C,最高溫度則不超過 72°C,顯示記憶體温度則不超出 82°C,散熱表現相當不錯。

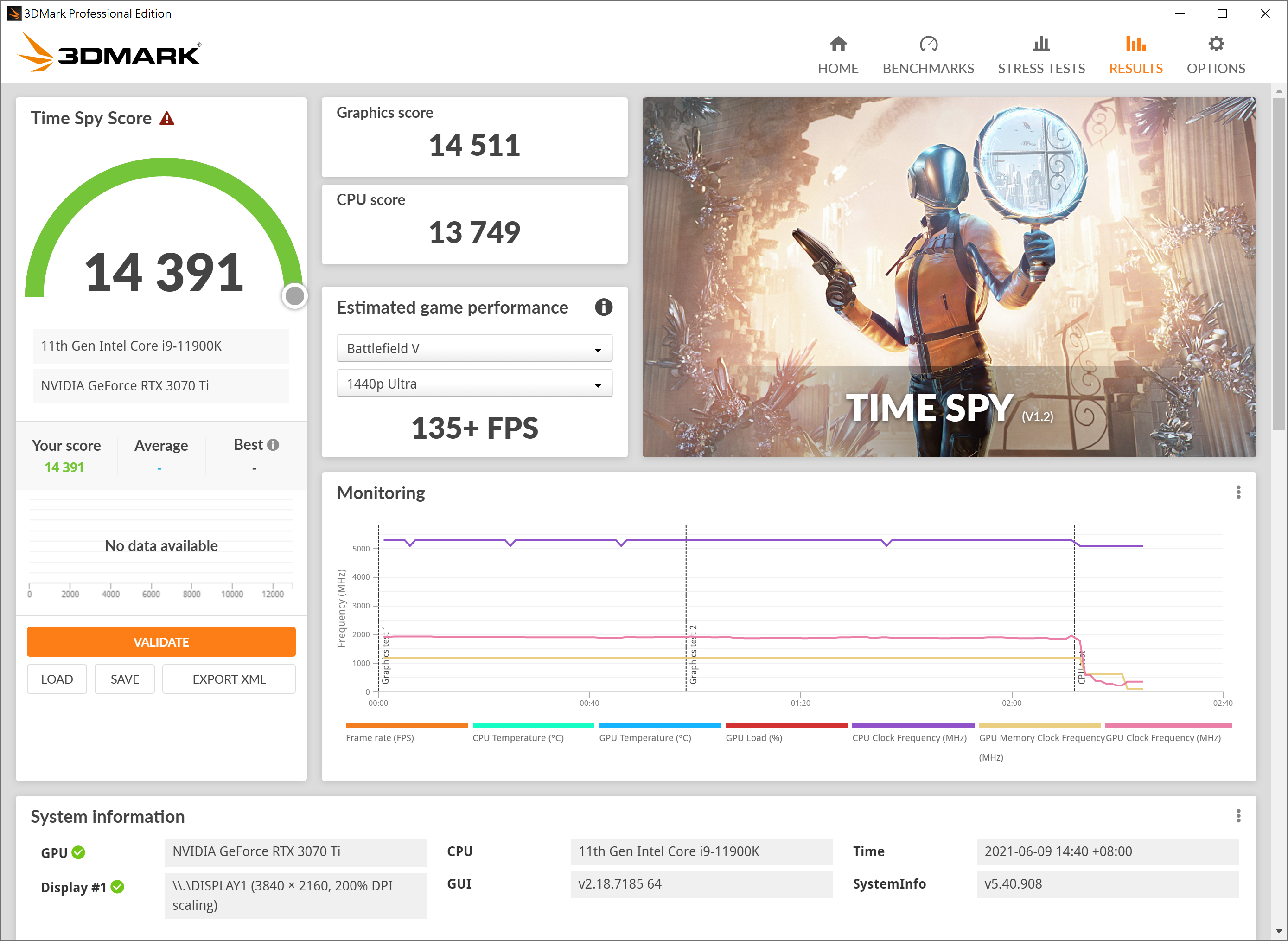

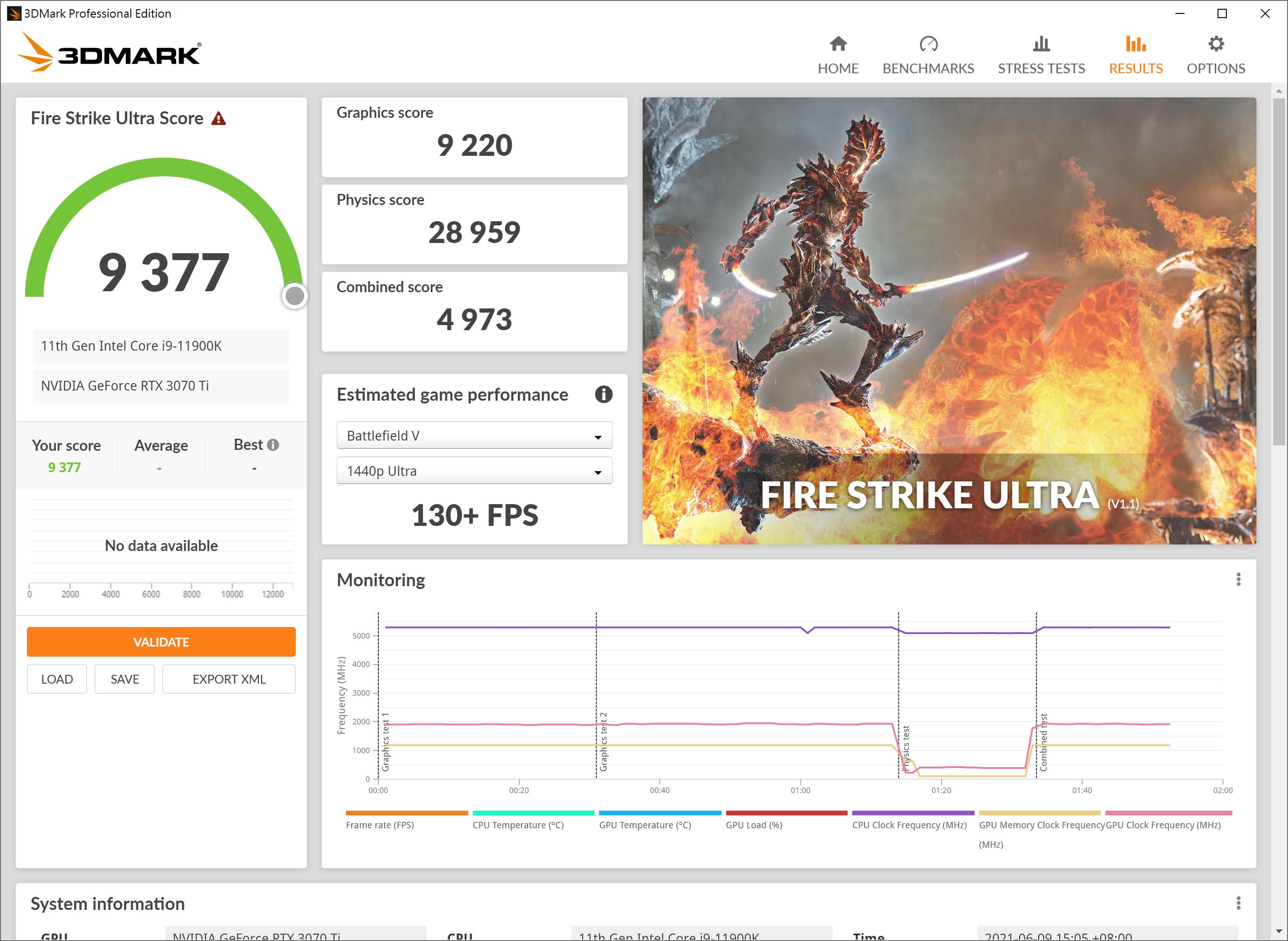

3DMark 測試:



INNO3D GEFORCE RTX 3070 TI X3 OC



INNO3D GEFORCE RTX 3070 TI X3 OC



INNO3D GEFORCE RTX 3070 TI X3 OC



INNO3D GEFORCE RTX 3070 TI X3 OC



INNO3D GEFORCE RTX 3070 TI X3 OC



INNO3D GEFORCE RTX 3070 TI X3 OC



INNO3D GEFORCE RTX 3070 TI X3 OCINNO3D GEFORCE RTX 3070 TI X3 OC

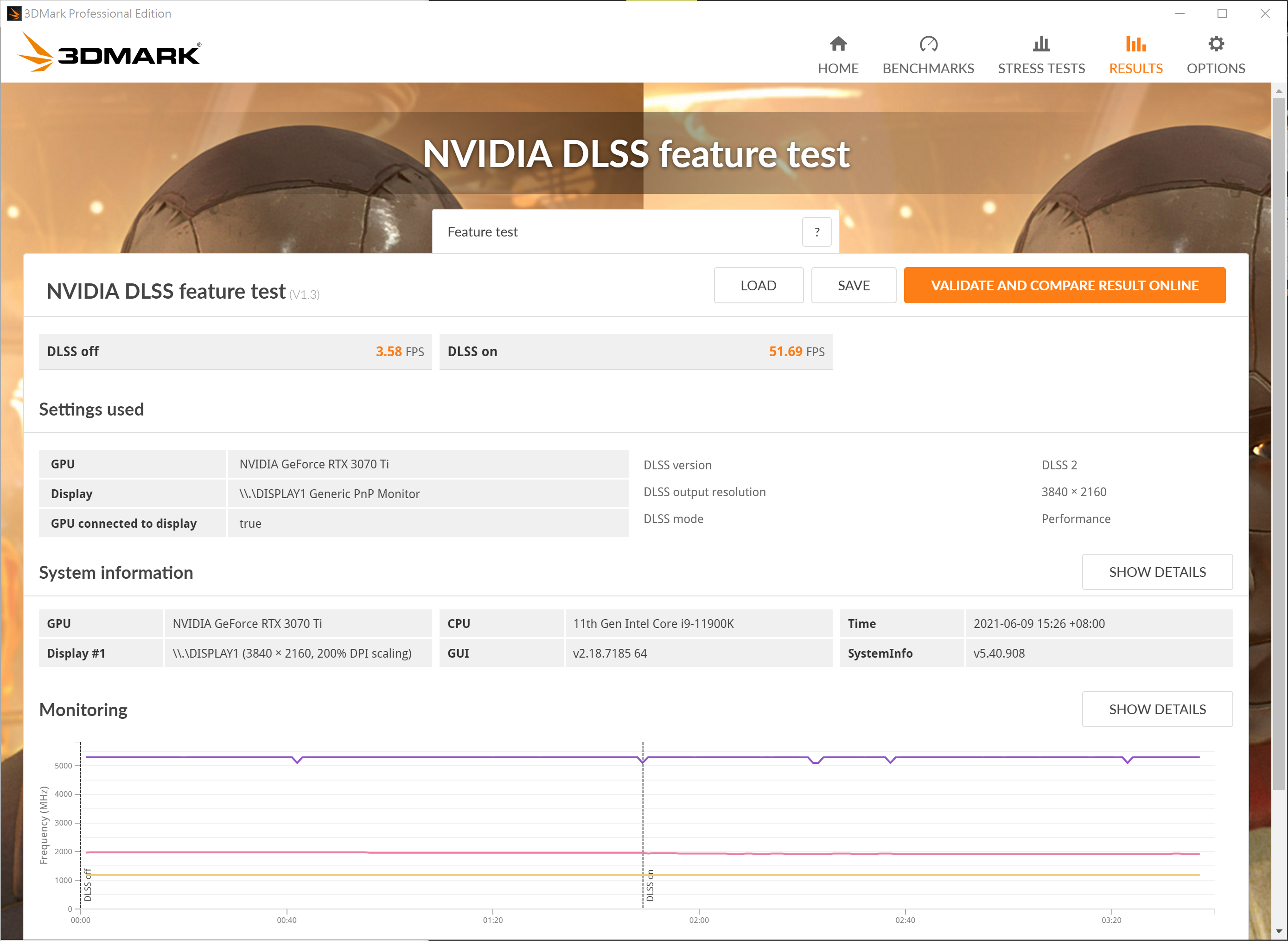

採用 3DMark NVIDIA DLSS feature test DLSS 2.1 版本跑分測試,測試 Nvidia RTX 顯示卡於開啟或未開 DLSS 模式的遊戲表現,筆者以 2K / 4K 解析度、DLSS 2.0 及 Performance Mode 下運行。在 2K 解析度下,平均 FPS 數值由 41.03 提升到 95.66;在 4K 解析度下,平均 FPS 數值由 3.58 提升到 51.69。



INNO3D GEFORCE RTX 3070 TI X3 OC



採用 3DMark DirectX Raytracing feature test 跑分測試,由於運行於 Microsoft DXR API 的光線追蹤模式,3DMark 將不再限制於指定 NVIDIA RTX 繪圖卡才能進行純淨的光線追蹤效能測試,而 AMD 繪圖卡亦新增支援 Microsoft DXR API 光追蹤模式,在跑分測試下能為 NVIDIA 和 AMD 繪圖卡進行測試比較。結果顯示,Nvidia RTX 3070 Ti 的平均 FPS 數值為 33.82。







《Bright Memory: Infinite - 光明記憶:無限》- DLSS 級別對比測試:



INNO3D RTX 3070 ICHILL X4



採用《Bright Memory: Infinite - 光明記憶:無限》作 RTX 及 DLSS 效能測試,這款遊戲應該是暫時採用最多 RTX 元素的遊戲之一,不但包括全域照明、反射、陰影及環境光遮蔽,還加入了焦散效果 (caustics),即是光線經過光滑金屬或透明物體表面反射或折射後,產生匯聚和發散,形成新的光源並照亮周邊的其他物體,以及加入多層透明效果,並支援全新 DLSS 2.1 版本設定,提供Quality、Balanced、Performance 及 Ultra Performance 四個級別選擇。



INNO3D GEFORCE RTX 3070 TI X3 OC



在開啟 DLSS Performance 後,RTX 3070 Ti 在 1080P、2K、4K 等解析度分別獲得 164%、176% 及 242% 的 FPS 增長,並且滿足 1080P 及 2K 光線追蹤 60FPS 流暢需求,但未能滿足 4K 光線追蹤 60FPS 流暢需求。







《湯姆克蘭西之虹彩六號:圍攻行動》遊戲測試:



INNO3D GEFORCE RTX 3070 TI X3 OC



採用《Tom Clancy's Rainbow Six Siege》內置 Benchmark 跑分測試,運行在 1080P、2K、4K 、6K解析度、 超高畫面設定下,RTX 3070 Ti 分別獲得平均 FPS 為 428、350 及 201。在 1080P 解析度下可超出 400FPS,而所有解析度皆能滿足 240FPS 競技遊戲超流暢需求,可見 Nvidia RTX 3070 Ti 對於主流級的 FPS 遊戲能發揮出最佳的流暢表現。







《看門狗:自由軍團 Watch Dogs Legion》遊戲測試:





GALAX GeForce RTX 3080 SG



Ubisoft 推出第三部續作看門狗:自由軍團 (Watch Dogs: Legion),支援全新 NVIDIA RTX 光線追蹤及 DLSS 2.1 技術,能提升遊戲畫面的真實性及遊戲性能,RTX 光線追蹤反射效果提供適量、高、最高等三個畫質設定;DLSS 提供效能模式、平衡模式、品質模式、超高模式等四個畫質設定。筆者將使用 Watch Dogs: Legion 內置的 Benchmark 跑分測試來測試繪圖卡的遊戲性能。



GALAX GeForce RTX 3080 SG



NVIDIA 發佈 Watch Dogs: Legion 的建議遊戲配置,RTX 3070 建議畫質設定為 2K 解析度、Very High、Ray Tracing High、DLSS Quality 等畫質設定。筆者發現 Ultra 畫質設定會採用高清材質包的關係,對於繪圖卡 VRAM 容量要求更高,若在同等的畫質設定下調整為 Ultra 畫質或者 4K Ultra 畫質,便有機會超出 8GB VRAM 容量,可能會發生突發性的遊戲性能下降,用家需留意畫質上的調整。



INNO3D GEFORCE RTX 3070 TI X3 OC



筆者參考 RTX 3070 建議畫質設定來測試 RTX 3070 Ti 的遊戲表現。在開啟 Very High 畫質、High 光線追蹤及 DLSS Quality 設定下,RTX 3070 Ti 於 1080P 及 2K 解析度仍能保持 60FPS 暢順需求。筆者亦嘗試測試於 4K 解析度,並把 DLSS 調整到 Performance 下,獲得平衡 63 FPS。從測試數據分析,RTX 3070 Ti 能夠滿足 2K 光線追蹤流暢遊戲需求,而調整 DLSS 等級後,也能滿足 4K 光線追蹤流暢遊戲需求。





INNO3D GEFORCE RTX 3070 Ti X3 OC 顯示卡

售價︰待定

查詢︰Esonex Systems Ltd (2728-2486)





平平評語:



INNO3D 推出全新 GEFORCE RTX 3070 Ti X3 OC 顯示卡,具備 5 + 1 支導熱管 Dual Slot 散熱器設計,搭配 3 把 9cm 纖薄鐮刀風扇,可提供寧靜低的高性能輸出,能滿足 2K 60FPS 光線追蹤流暢遊戲需求,而 2 Slot 散熱器厚度亦有利安裝於 MATX 或 ITX 空間細小的機箱,而筆者十分喜歡這款顯示卡的外觀及用料設計,帶有拉絲紋的黑色金屬外殼,大大提升產品質感,而且全新的散熱器設計,亦能有效降低顯示記憶體工作温度,最高不超出 82°C,相比其他品牌的表現更佳。



文: Richard Chow/評測中心
