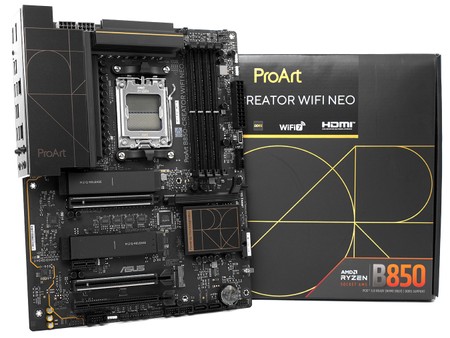

ASUS ProArt B850-CREATOR WIFI NEO 主機板

ASUS 全新推出 ProArt B850-CREATOR WIFI NEO 主機板，採用 14 + 2 + 1 相 80A DrMOS 供電設計，支援最新 PCIe 5.0 傳輸介面、3 組 M.2 NVMe SSD 配置、Dual 5G LAN 網絡模組、Wi-Fi 7 無線網絡模組，最大賣點是兩組 PCIe x16 插槽可各自以 PCIe 5.0 x8 速度運行，用來組裝雙卡系統會有較少的效能折損，屬其中一塊較便宜、又適合運行雙卡的 AM5 主機板，創作者族群及有意組建雙卡系統的 AI 用家可以考慮。

ASUS ProArt B850-CREATOR WIFI NEO 主機板為 ATX Form Factor 規格，尺寸為 30.5cm x 24.4cm，具備 8 層 2oz Copper PCB 設計，採用黑色 PCB 搭配黑色金屬散熱器，散熱器表現以金色印上 ASUS ProArt 系列的幾何線條，另外亦印有 ProArt 及「Power Up Your Imagination」標語，全塊主機板沒有任何燈光，給予產品一種沉實穩重的形象。

支援 Ryzen 7000 / 8000 / 9000 處理器、Socket AM5

新一代 AM5 主機板由以往的 Socket AM4 PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，支援 Zen5 / Zen 4 架構的 Ryzen 9000 / 8000 / 7000 桌上型處理器，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 9000 Processor Family (Zen 5 architecture)

Zen 5 架構的 Ryzen 9000 處理器採用全新的 4nm Zen 5 Core 及 6nm I/O Die，對比上代 Ryzen 7000 系列處理器，官方宣稱相較上代 IPC 性能提升約 16%、每瓦效能平均提高了 22%，特別針對 AVX-512 資料路徑作出強化，相較上代浮點指令吞吐量提升 1.5 倍。

AMD Ryzen 8000G Processor Family

AMD 於 2024 年 1 月推出全新 Ryzen 8000G 系列桌上型處理器，採用 Zen4 架構 / Zen4 + Zen 4c 架構，搭載最新 RDNA 3 架構的 Radeon 700M iGPU，內建加入全新 AI NPU 運算單元，為首款桌上型 PC 處理器的 NPU，並支援搭載 AMD Ryzen AI 技術，提供卓越的 AI 處理運算能力。

全新 AMD B850 系統晶片

▲ AMD B850 系統晶片

▲ PCH 散熱器

全新 AMD B850 晶片組為 AMD Socket AM5 主機板中的中階定位規格，支援 CPU 和記憶體超頻解鎖，不過與更高階的 X870E / X870 主機板不同，AMD 並沒有規定 B850 主機板需支援 USB4 接口。週邊規格方面，全新 B850 晶片組對標上代 B650 晶片組，最多可提供 36x PCIe Lanes，其中 4x 提升為 PCIe 5.0 規格。另外，更可提供最多 1 組 USB 20Gbps 介面、最多 6 組 USB 10Gbps 介面及最多 1 組 USB 5Gbps 介面，晶片組規格中規中距，可滿足入門至中階用家的需求。

AMD 800 / 600 Series Chipset Family

支援最高 DDR5-9000+ OC 速度

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體插槽方面，ASUS ProArt B850-CREATOR WIFI NEO 主機板設有 4 組 DDR5 DIMM 擴充槽，每組 DIMM 擴充槽最大支援 64GB 容量，最大容量為 256GB，支援 Dual Channel 雙通道模式，並採用 2 Slot Per Channel 插槽設計、SMT 表面黏著技術插槽、最佳化記憶體線路設計。記憶體速度方面，主機板官方規格表示配搭 Ryzen 9000 系列 CPU 支援最高 DDR5-8400+ OC 速度、配搭 Ryzen 8000 系列 CPU 支援最高 DDR5-9000+ OC 速度。

記憶體超頻測試採用 AMD Ryzen 9 9950X3D CPU 和 KLEVV CRAS V RGB DDR5-8400 24GB x2 記憶體，在 BIOS 中開啟 EXPO 8400 設定，成功超頻至 DDR5-8400 CL40 Gear 2，並完成 AIDA64 記憶體讀寫速度測試。

14 + 2 + 1 相 80A DrMOS 供電

VRM 供電模組方面，ASUS ProArt B850-CREATOR WIFI NEO 主機板採用 17 相數位供電模組，其中 14 相為 CPU vCore 供電、2 相為 SOC 供電、1 相為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

▲ ASP2308CGQW PWM 控制器

▲ AOZ53071QI 80A DrMOS 晶片

ASUS ProArt B850-CREATOR WIFI NEO 主機板採用自家 DIGI+ ASP2308CGQW PWM 控制器，以 14 (7x2) + 2 相並聯模式運作，驅動 14 相 CPU vCore 供電和 2 相 SOC 供電，配搭 16 組 Alpha & Omega AOZ53071QI (EU00) 80A DrMOS 晶片，vCore 部分總輸出可達 1,120A 電流負載，多相數供電和飽和總電流負載可承受高階 CPU 長時間高負載運作，並保持低溫度穩定狀態。

▲ RT3672JE PWM 控制器

▲AOZ53071QI 80A DrMOS 晶片

全新的 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，透過 Richtek RT3672JE PWM 控制器，驅動 1 組 Alpha & Omega AOZ53071QI (EU00) 80A DrMOS 晶片。

▲ ATX 8+8-pin CPU 供電插槽

ASUS ProArt B850-CREATOR WIFI NEO 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足 AMD Ryzen 7000 / 8000 / 9000 系列 CPU 電源功耗需求。

大型鋁擠鰭片 VRM 散熱器

ASUS ProArt B850-CREATOR WIFI NEO 主機板採用 2 組 VRM 大型鋁擠散熱器，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，增加更多散熱面積以提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

SMT PCIe 5.0 插槽、加強型合金插槽

ASUS ProArt B850-CREATOR WIFI NEO 主機板提供 3 組 PCIe x16 插槽，由上至下是 PCIEX16(G5)_1、PCIEX16(G5)_2、PCIEX16(G4) 插槽，分別支援最大 PCIe 5.0 x16、PCIe 5.0 x8 和 PCIe 4.0 x4 傳輸介面，PCIEX16(G5)_1 及 PCIEX16(G5)_2 插槽由 CPU LANES 提供，而 PCIEX16(G4) 插槽由 B850 晶片組提供。中央亦提供 1 組 PCIe x1 插槽，支援最高 PCIe 4.0 x1，由 B850 晶片組提供。

*當兩組插槽同時被佔用時，兩組插槽僅會以各自以 PCIe 5.0 x8 的速度運行

PCIEX16(G5)_1 及 PCIEX16(G5)_2 插槽採用金屬外殼加固設計，可增強插槽的承托力和減少插槽被扯開的機會，亦採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

ASUS ProArt B850-CREATOR WIFI NEO 主機板加入自家 PCIe Slot Q-Release 簡單移除拉桿，當用家插上顯示卡在 PCIEX16(G5)_1 插槽時，用家只需要按下右邊的按鈕，便可以馬上彈起 PCIe 卡扣，非常實用。

PCIe 插槽配置

3 組 M.2 SSD 介面、4 組 SATA 3 介面

▲ 3 組 M.2 SSD 介面配置

ASUS ProArt B850-CREATOR WIFI NEO 主機板提供 3 組 M.2 NVMe SSD 介面配置，主機板 PCIEX16(G5)_1 插槽上方設有 1 組 M.2 SSD（M.2_1 ）插槽，主機板 PCIEX1(G4) 插槽上方亦設有 1 組 M.2 SSD （M.2_2）插槽，皆支援最高 PCIe 5.0 x4，皆由 CPU LANES 提供；主機板 PCIEX16(G5)_2 插槽右側設有 1 組 M.2 SSD （M.2_3）插槽，支援最高 PCIe 4.0 x4，由 B850 晶片組提供。

*M.2_3 插槽被佔用時，PCIEX16(G4) 插槽會被停用

M.2_1 及 M.2_2 插槽皆配備金屬散熱器設計，皆採用雙面導熱貼，可滿足高速 M.2 SSD 日常應用的散熱需求；M.2_3 插槽則沒有提供金屬散熱片作散熱。

M.2_1 及 M.2_2 插槽的金屬散熱器用上全新 M.2 Q-Release 免螺絲安裝設計，能夠免工具快速拆裝 M.2 SSD 散熱器。

M.2_1 及 M.2_2 插槽加入 M.2 Q-Slide 滑動式卡扣設計，讓用家可以無需更改銅柱的位置，安裝不同長度的 M.2 SSD。

所有 M.2 SSD 插槽採用了新款 Q-Latch 塑料固定夾扣的快速安裝設計，設計由舊款的旋轉固定改為按壓固定，一樣無需使用傳統安裝螺絲便可把 M.2 SSD 輕鬆快速固定。

  M.2 SSD 插槽配置

主機板亦提供 4 組 SATA 6Gbps 接口，由 B850 晶片組提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

8 組 USB 接口

ASUS ProArt B850-CREATOR WIFI NEO 主機板採用了 Pre-Installed I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

ASUS ProArt B850-CREATOR WIFI NEO 主機板後置 I/O 面板提供 1 組 HDMI 2.1 及 1 組 DisplayPort 1.4 影像輸出接口，分別支援最高 4K@60Hz 解析度及 8K@30Hz 解析度。主機板亦提供 4 組 USB 2.0 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口 級 2 組 USB 3.2 Gen 2x1 10Gbps Type-C 接口，總共 8 組後置 USB 接口。

主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB-C Type-E 接口，支援最高 USB PD/QC4+ 30W 充電。

Realtek 雙 5G LAN 網絡模組

▲ RTL8126 5G 網絡晶片

有線網絡方面，ASUS ProArt B850-CREATOR WIFI NEO 主機板採用 2 顆 Realtek RTL8126 5G 網絡晶片，支援最高 5,000 Mbps 網絡傳輸速度，並向下支援 2,500/1,000/100/10 Mbps 速度，而且分開 Dual LAN 處理就可以在下載大型檔案或是上傳備份資料的同時，不影響對外的互聯網連接速度，帶來更爽快的網絡連接體驗。

Realtek Wi-Fi 7 無線網絡模組

▲ Realtek RTL8922AE Wi-Fi Card

無線網絡方面，ASUS ProArt B850-CREATOR WIFI NEO 主機板採用 Realtek RTL8922AE Wi-Fi 7 無線網絡模組，支援 802.11be 雙頻 2x2 Wi-Fi 技術、最高 6GHz 頻段、160MHz 頻道、4096-QAM，並向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

ASUS ProArt B850-CREATOR WIFI NEO 主機板附連 ASUS WiFi Q-Antenna 磁吸 Wi-Fi 延長天線，具備磁吸座設計，能夠依附在金屬表面，並用上快裝天線端子設計，只需要一插便完成安裝，無需要扭動旋轉鎖上端子。

Realtek ALC1220P 音效晶片

音效方面，ASUS ProArt B850-CREATOR WIFI NEO 主機板採用 Realtek ALC1220P Audio Codec 音效晶片，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、最高音效格式為 192KHz / 32-bit，具備隔離音訊訊號設計、專用耳機放大器、DE-POP 保護功能、高品質音效電容，提供逼真自然的高音質音響效果。

Aura Sync RGB 燈光支援

RGB 燈效連接及控制方面，主機板提供 3 組 5V 3-pin ARGB 接口，輪出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 Armoury Crate 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

Clear CMOS 按鈕、BIOS Flashback 按鈕

ASUS ProArt B850-CREATOR WIFI NEO 主機板設有 Clear CMOS 按鈕和 BIOS Flashback 按鈕，前者只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，對於超頻用家非常有幫助；後者在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

ASUS ProArt B850-CREATOR WIFI NEO 主機板

售價︰HK$2,499

查詢︰ASUS Hong Kong (3582-4770)

小編評語：

ASUS ProArt B850-CREATOR WIFI NEO 主機板採用了 14 + 2 + 1 相 80A DrMOS 供電設計，供電足以應付最頂級的 AM5 處理器，同時亦具備雙 5G LAN 網絡連接方便用家連接 NAS 等網絡裝置，不過最特別的必然是其具備兩組直連 CPU、同時支援 PCIe 5.0 x8 速度的 PCIe x16 插槽；此規格通常僅在 HK$3,000 或以上的 X870E 主機板出現，優勢在用來組裝雙卡系統不會有特別大的效能折損，較適合本地部署 AI 等用途，而此主機板的售價僅 HK$2,499，對有意組裝本地雙卡 AI 系統的用家而言，會是一個性價比較高的選擇。
