MSI MEG X870E UNIFY-X MAX 主機板

MSI 全新推出 MEG X870E UNIFY-X MAX 超頻主機板，專為極限超頻及打破記錄而設計，採用 18 + 2 + 1 相 110A SPS 供電設計、2 DIMM 記憶體配置，加入了獨立 OC Engine 外頻晶片及 Tuning Controller 超頻控制器，支援最新 PCIe 5.0 傳輸介面、最高 DDR5-10600+ OC、5 組 M.2 NVMe SSD 配置、5G LAN 網絡模組、WiFi 7 無線網絡模組，同時具備一系列輔助超頻的功能及按鍵，幫助超頻玩家衝擊記錄。

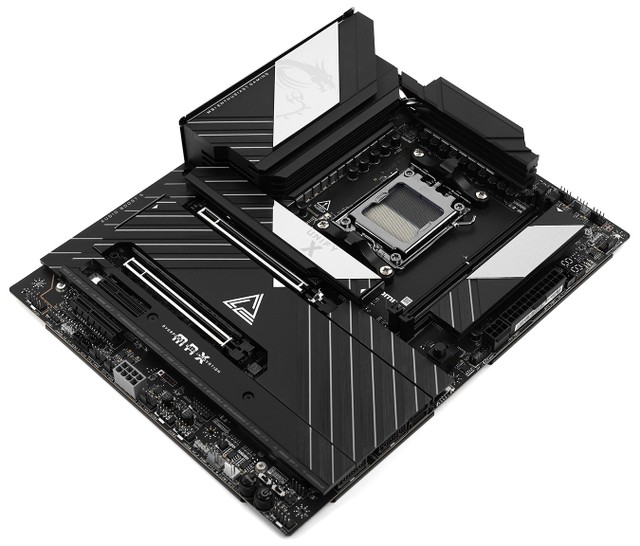

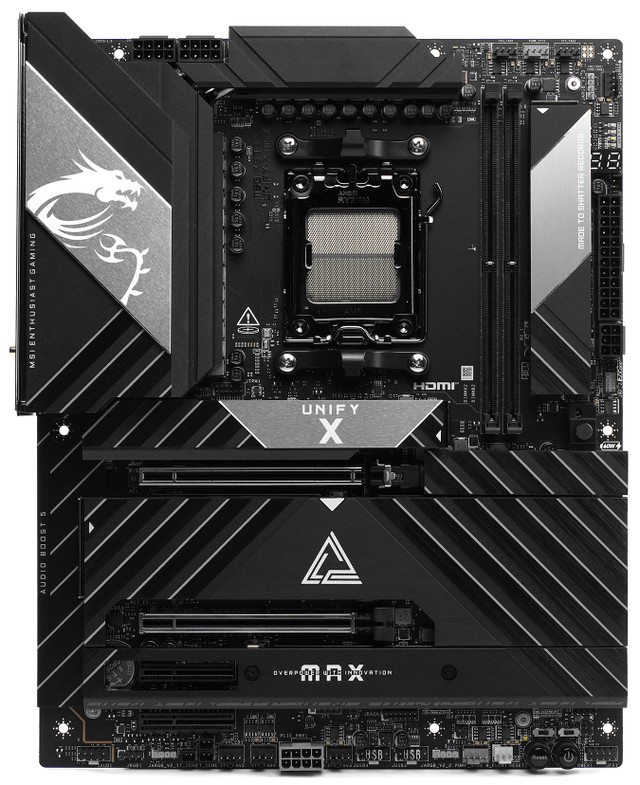

MSI MEG X870E UNIFY-X MAX 主機板為 ATX Form Factor 規格，尺寸為 30.5cm x 24.4cm，具備 8 層 2oz Copper PCB 設計，採用黑色 PCB 配搭黑色金屬散熱器，散熱器皆具備鋁擠造型散熱鰭片設計，VRM 散熱器及 M.2 散熱器上加入了一個採用鏡面材質的 V 形區域，上面印上 MSI 龍魂 LOGO、「UNIFY X」及「MADE TO SHATTER RECORDS」的字樣，表明其為極限超頻而設的定位。

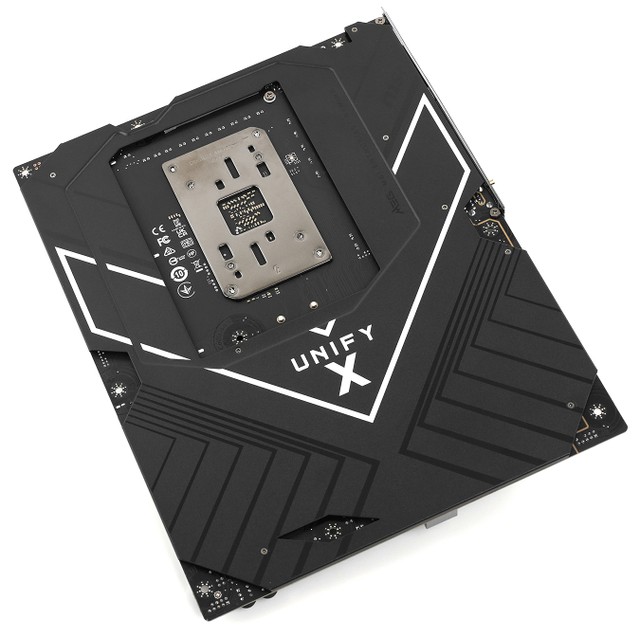

MSI MEG X870E UNIFY-X MAX 主機板背面採用金屬背板連接，有效加強主機板的承重能力，避免彎板以保護內部線路，亦可為 MOSFET 背面提供少許被動散熱效果，背板亦印上大大的 UNIFY X 字樣及 V 形線條。

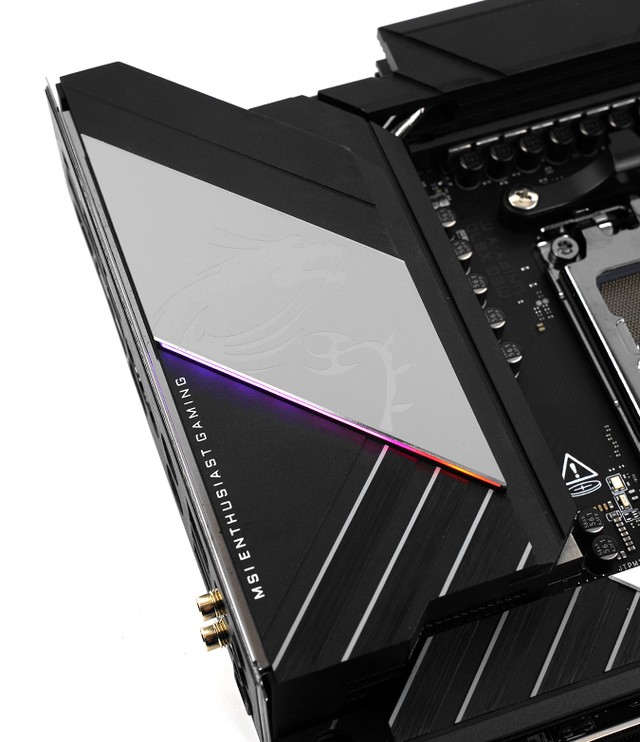

MSI MEG X870E UNIFY-X MAX 在 I/O Cover 散熱器中加入了加入高亮度 ARGB 燈粒，支援自家 Mystic Light RGB 燈光軟件調整燈效。

支援 Ryzen 9000 / 8000 / 7000 處理器、Socket AM5

新一代 AM5 主機板由以往的 Socket AM4 PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，支援 Zen5 / Zen 4 架構的 Ryzen 9000 / 8000 / 7000 桌上型處理器，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

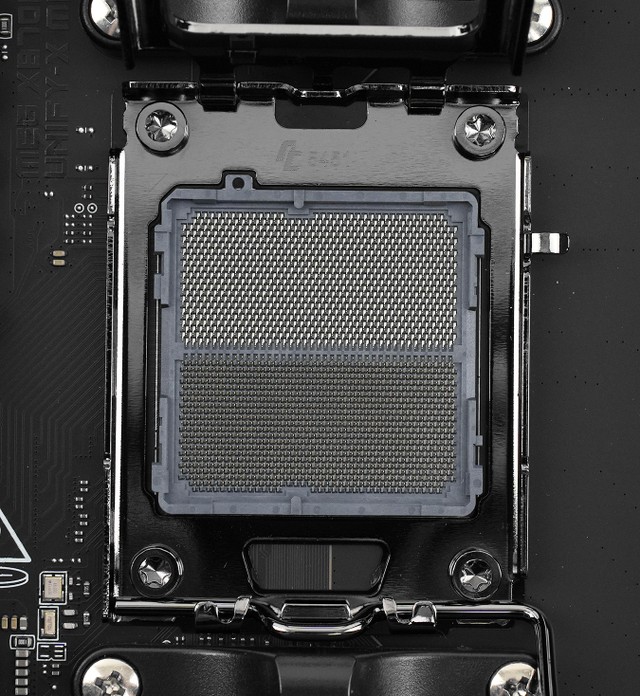

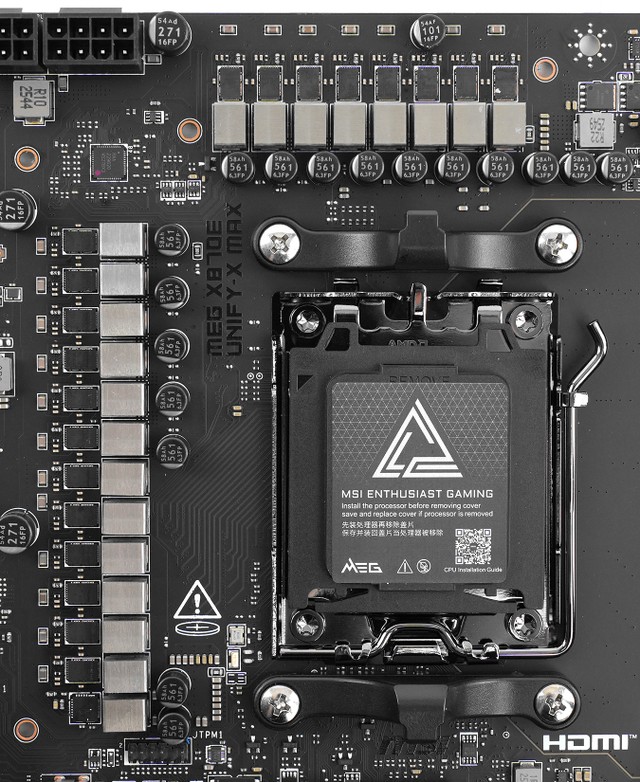

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 9000 Processor Family (Zen 5 architecture)

Zen 5 架構的 Ryzen 9000 處理器採用全新的 4nm Zen 5 Core 及 6nm I/O Die，對比上代 Ryzen 7000 系列處理器，官方宣稱相較上代 IPC 性能提升約 16%、每瓦效能平均提高了 22%，特別針對 AVX-512 資料路徑作出強化，相較上代浮點指令吞吐量提升 1.5 倍。

AMD Ryzen 8000G Processor Family

AMD 於 2024 年 1 月推出全新 Ryzen 8000G 系列桌上型處理器，採用 Zen4 架構 / Zen4 + Zen 4c 架構，搭載最新 RDNA 3 架構的 Radeon 700M iGPU，內建加入全新 AI NPU 運算單元，為首款桌上型 PC 處理器的 NPU，並支援搭載 AMD Ryzen AI 技術，提供卓越的 AI 處理運算能力。

全新 AMD X870E 系統晶片

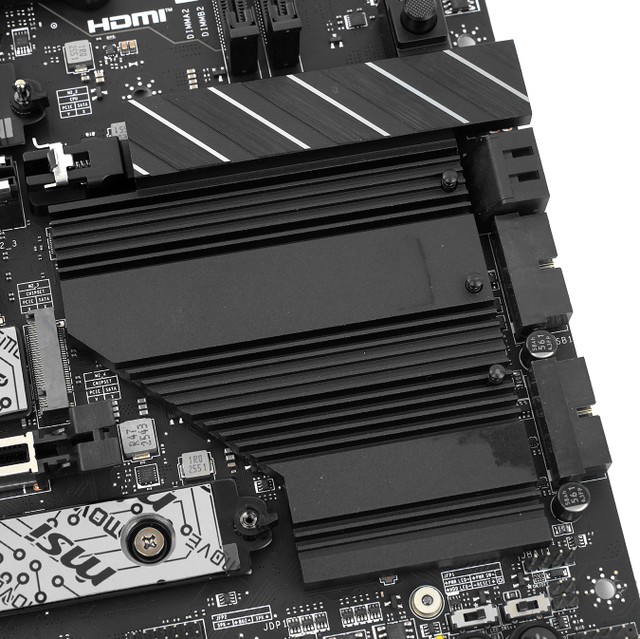

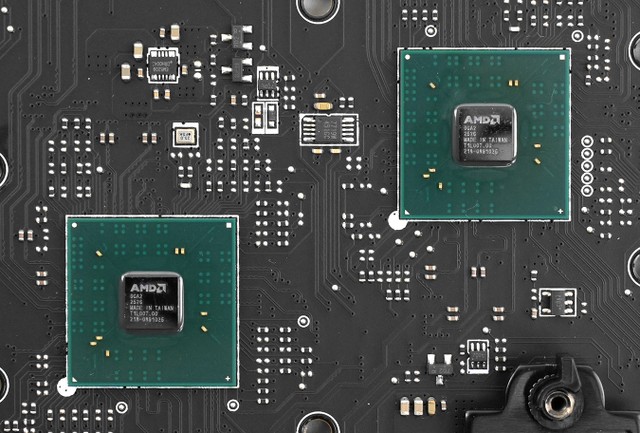

▲ AMD X870E 系統晶片

▲ PCH 散熱器

全新 AMD X870E 晶片組全稱為 X870 Extreme，為 AMD Socket AM5 主機板中的高階定位規格，AMD 規定 X870E 主機板需要原生支援 USB4 接口，並支援 CPU 和記憶體超頻解鎖。為提供更佳的主機板連接性和擴充性，今代 X870E 主機板採用 2 組 IOD 晶片，型號為 Promontory 21，透過 Daisy Chain 菊花鏈方式連接。

週邊規格方面，全新 X870E 晶片組對標上代 X670E 晶片組，最多可提供 44x PCIe Lanes，其中 24x 為 PCIe 5.0 規格。另外，更可提供最多 2 組 USB 20Gbps 介面、最多 12 組 USB 10Gbps 介面及最多 2 組 USB 5Gbps 介面，晶片組規格十分強勁。

AMD 800 / 600 Series Chipset Family

支援最高 DDR5-10600+ OC 速度

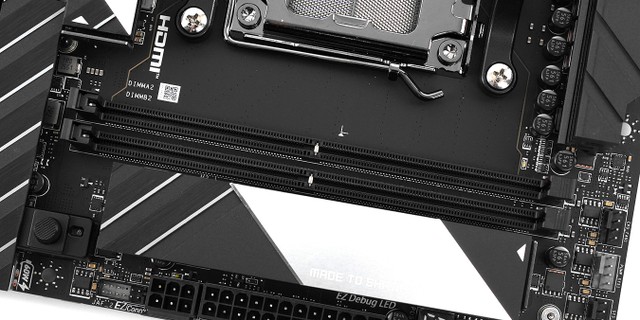

▲ 支援 2 組 DDR5 DIMM 擴充槽

記憶體插槽方面，MSI MEG X870E UNIFY-X MAX 主機板設有 2 組 DDR5 DIMM 擴充槽，每組 DIMM 擴充槽最大支援 64GB 容量，最大容量為 128GB，支援 Dual Channel 雙通道模式，並採用 1 Slot Per Channel 插槽設計、SMT 表面黏著技術插槽、最佳化記憶體線路設計。記憶體速度方面，主機板官方規格表示配搭 Ryzen 9000 系列 CPU 支援最高 DDR5-8600+ OC 速度、配搭 Ryzen 8000 系列 CPU 支援最高 DDR5-10600+ OC 速度。

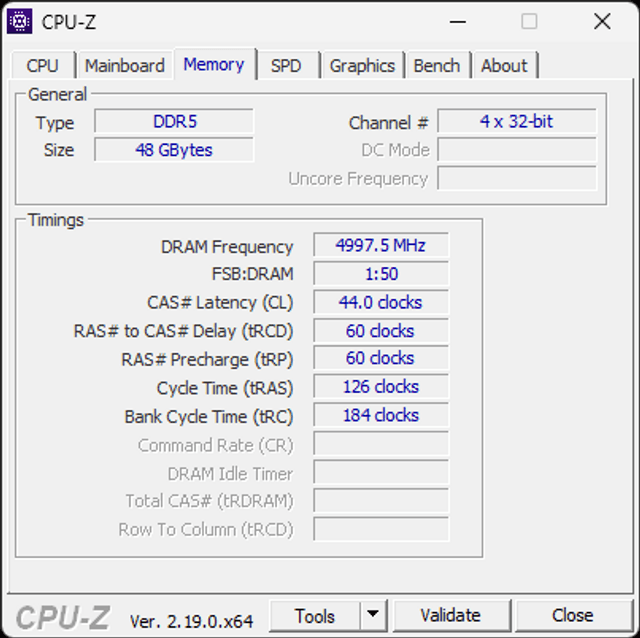

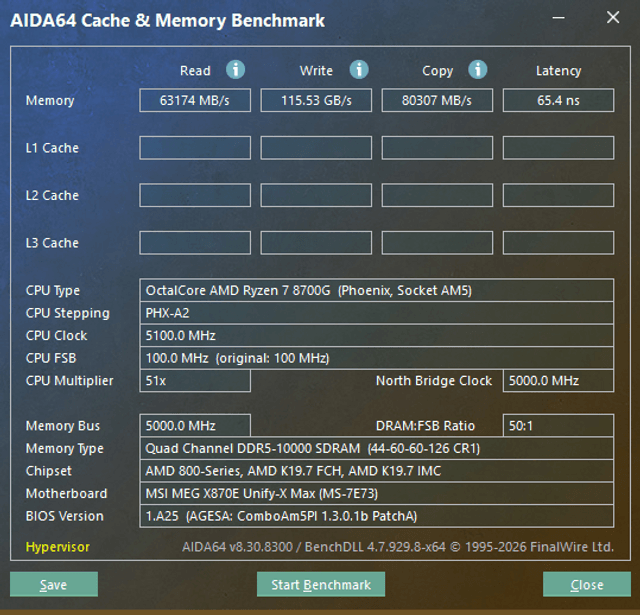

記憶體超頻測試採用 Ryzen 7 8700G CPU 和 Predator HERMES RGB DDR5-8200 24GB x2 記憶體，在手動調整工作電壓及延遲值後，成功超頻至 DDR5-10000 CL44 1:2 模式，並完成 AIDA64 記憶體讀寫速度測試。

獨家 High Efficiency Mode 功能

MSI BIOS 中提供獨家 High Efficiency Mode 功能，可自動收緊記憶體時序，即使不是 EXPO ULL 記憶體也能使用，MSI 官方表示部分一般 EXPO 記憶體在開啟 BIOS 內的 High Efficiency Mode (Tighest) 後，性能可追貼未作任何調校的 EXPO ULL 記憶體，一般 EXPO 記憶體用家不需花錢升級便可獲得貼近 EXPO ULL 記憶體的使用體驗。考慮到目前記憶體價格持續上漲，此功能或許可幫助一些用家省下一筆升級預算。

18 + 2 + 1 相 110A SPS 供電

VRM 供電模組方面，MSI MEG X870E UNIFY-X MAX 主機板採用 21 相數位供電模組，其中 18 相為 CPU vCore 供電、2 相為 SOC 供電、1 相為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

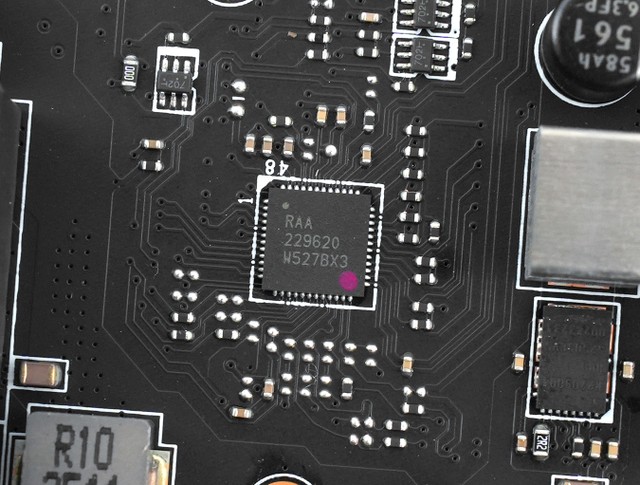

▲ RAA229620 PWM 控制器

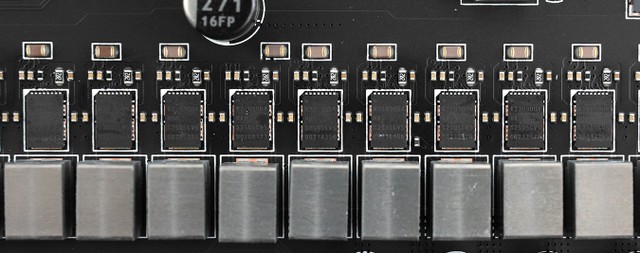

▲ R2209004 110A SPS 晶片

MSI MEG X870E UNIFY-X MAX 主機板採用 Renesas RAA229620 PWM 控制器，以 18 (9x2) 相並聯模式配置運作，驅動 18 個 CPU vCore 供電，配搭 18 組 Renesas R2209004 110A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，vCore 部分總輸出可達 1,980A 電流負載，多相數供電和飽和總電流負載可承受高階 CPU 長時間高負載運作，並保持低溫度穩定狀態。

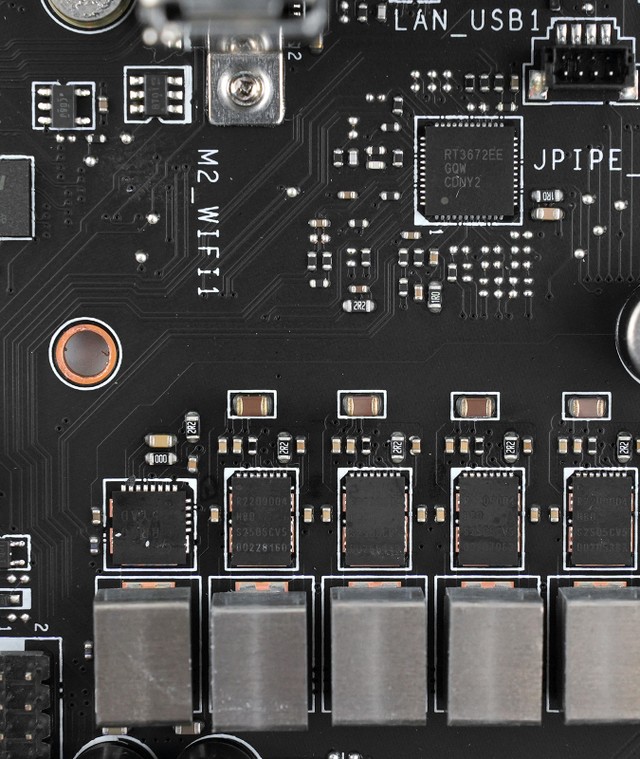

▲ RT3672EE PWM 控制器 &

AOZ5516QI 55A DrMOS 晶片

全新的 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，透過 Richtek RT3672EE PWM 控制器，驅動 1 組 Alpha & Omega AOZ5516QI (BR00) 55A DrMOS 晶片。

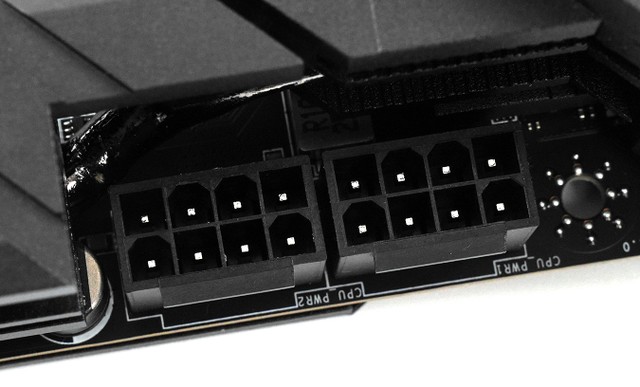

▲ ATX 8+8-pin CPU 供電插槽

MSI MEG X870E UNIFY-X MAX 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足 AMD Ryzen 7000 / 8000 / 9000 系列 CPU 電源功耗需求。

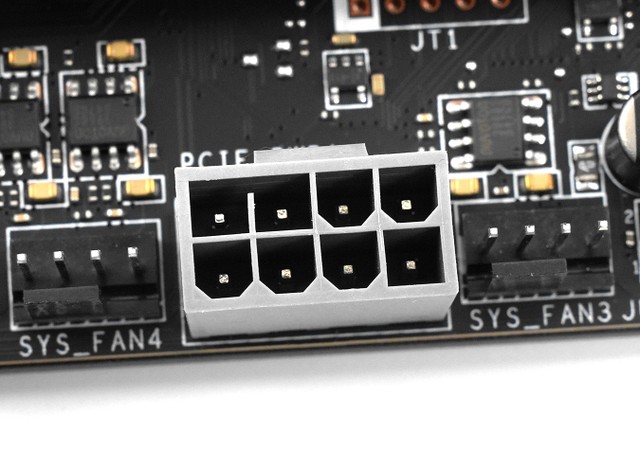

MSI MEG X870E UNIFY-X MAX 主機板亦具備一個額外 PCIe 8-pin 輔助電源插槽。

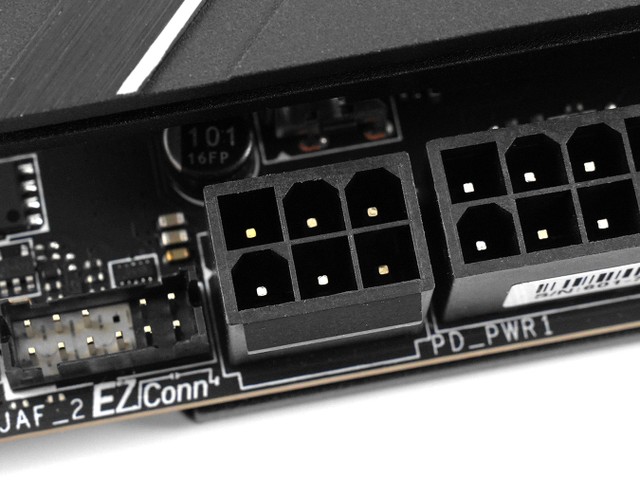

MSI MEG X870E UNIFY-X MAX 主機板亦具備一個額外 PCIe 6-pin 輔助電源插槽，主要作用為前置 Type-C 接口提供 PD 充電電源。

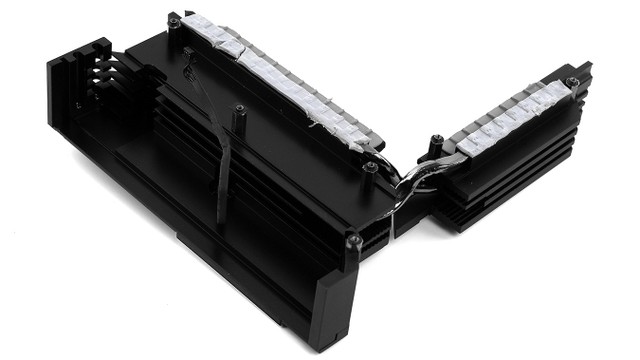

整合式大型鋁擠散熱器

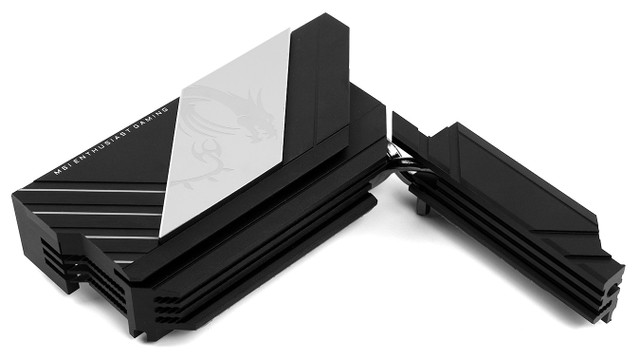

MSI MEG X870E UNIFY-X MAX 主機板採用整合式大型鋁擠鰭片散熱器，具備鋁擠造型散熱鰭片，透過 1 條導熱管連接 2 組金屬散熱器，能讓 MOSFET 廢熱更快和平衡地傳遞到整個散熱器上，主 VRM 散熱器的尺寸更延伸至整個 I/O Cover 上，以增加更多散熱面積來提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

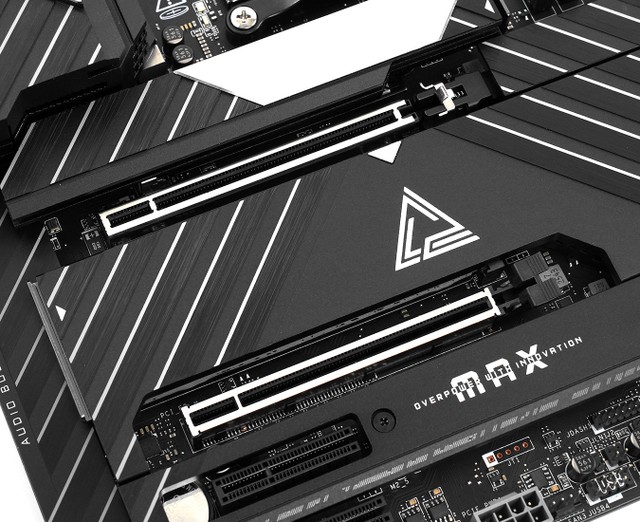

SMT PCIe 5.0 插槽、加強型合金插槽

MSI MEG X870E UNIFY-X MAX 主機板提供了 2 組 PCIe x16 插槽，上方的 PCI_E1 插槽支援最高 PCIe 5.0 x16，下方的 PCI_E2 則支援最高 PCIe 5.0 x8，皆由 CPU Lanes 提供；另外亦提供 2 組 PCIe x4 插槽，靠上的 PCI_E3 插槽支援最高 PCIe 4.0 x4，靠下方的 PCI_E4 插槽則支援最高 PCIe 3.0 x4，皆由 X870E 晶片組提供。

*用家在 M.2_5 插槽安裝 SSD 時，PCI_E3 插槽將會被停用

2 組 PCIe x16 插槽皆採用金屬外殼加固設計，可增強插槽的承托力和減少插槽被扯開的機會，亦採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

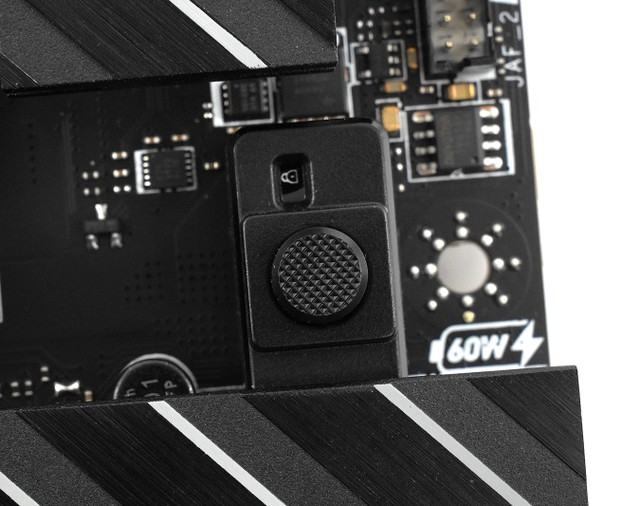

MSI MEG X870E UNIFY-X MAX 主機板加入自家顯示卡 EZ PCIe Release 簡單移除按鈕，透過彈簧卡扣方式固定顯示卡，當用家插上顯示卡在 PCI_E1 插槽時，用家只需要按下右邊的按鈕，便可以馬上解鎖 PCIe 卡扣，再按一次按鈕則會鎖緊 PCIe 插槽，非常實用。

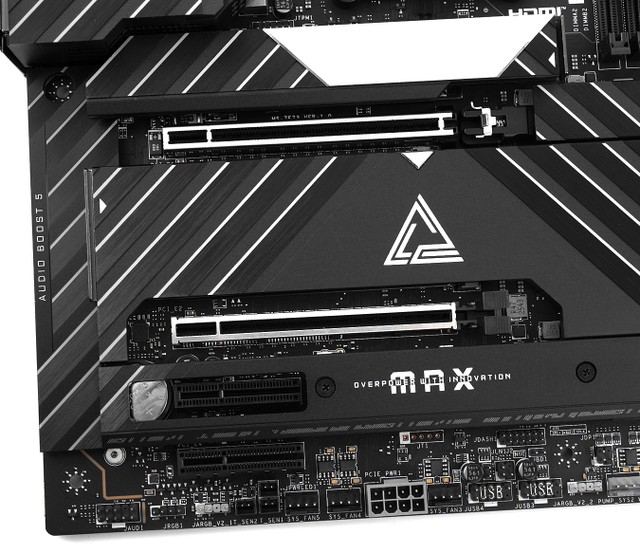

PCIe 插槽配置

5 組 M.2 SSD 介面、2 組 SATA 3 介面

▲ 5 組 M.2 SSD 介面配置

MSI MEG X870E UNIFY-X MAX 主機板提供 5 組 M.2 NVMe SSD 介面配置，記憶體插槽右方設有 1 組 M.2 SSD 插槽（M.2_1），CPU 插槽下方亦設有 1 組 M.2 SSD 插槽（M.2_2），皆支援最高 PCIe 5.0 x4 速度，皆由 CPU Lanes 提供；PCI_E1 插槽下方亦分別設有 M.2_3（上）及 M.2_4（下）插槽，另外 PCI_E2 插槽下方亦設有 M.2_5 插槽，皆支援最高 PCIe 4.0 x4 速度，皆由 X870E 晶片組提供。

*M.2_2 插槽與後置 I/O 的 USB4 接口共用頻寬，當 M.2_2 插槽被佔用時，預設會以 PCIe 5.0 x2 的速度運行，同時 USB4 接口僅以半速運行；用家可在 BIOS 將 M.2_2 插槽切換為 PCIe 5.0 x4 模式，此時 2 組 USB4 接口皆會被禁用

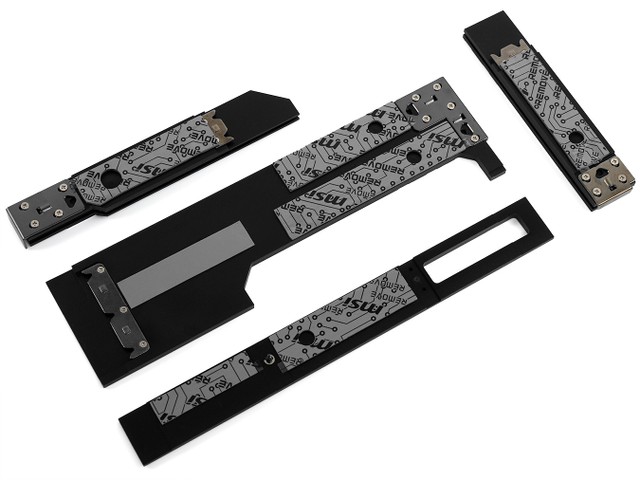

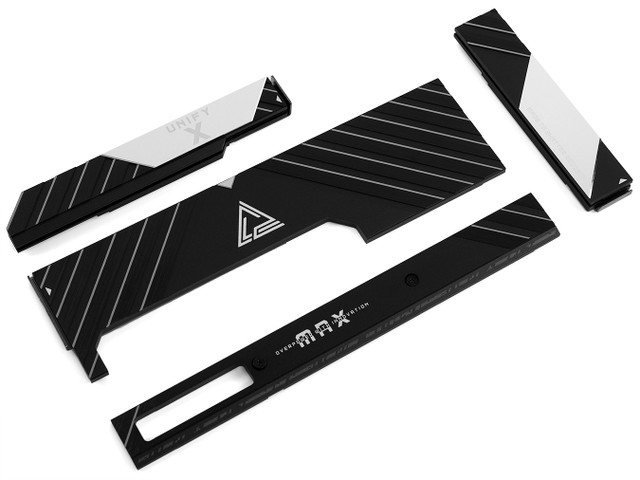

M.2_1、M.2_2 及 M.2_5 插槽各採用一塊薄身散熱片，其他插槽則共用一塊大面積薄身散熱片，全部插槽搭配雙面導熱貼，可滿足高速 M.2 SSD 日常應用的散熱需求。

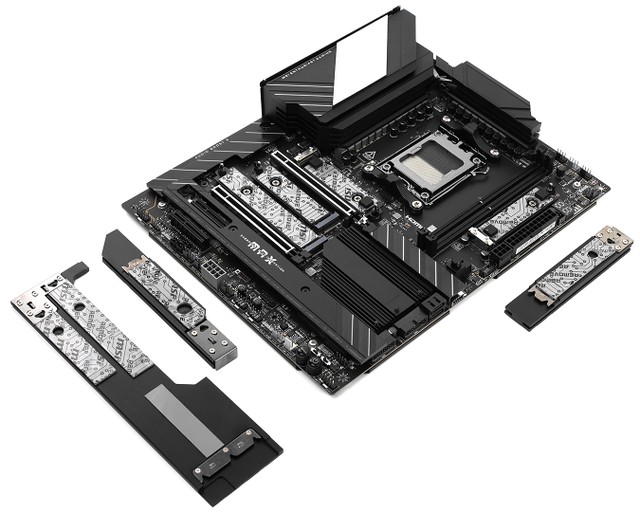

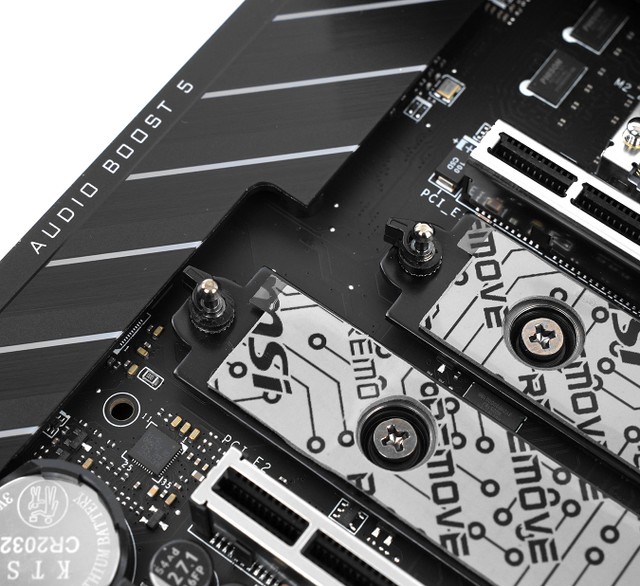

所有 M.2 SSD 插槽的金屬散熱器用上免螺絲安裝設計，能夠快速安裝 M.2 SSD。

所有 M.2 SSD 插槽加入免螺絲固定快扣設計，無需使用傳統安裝螺絲便可把 M.2 SSD 輕鬆快速固定。

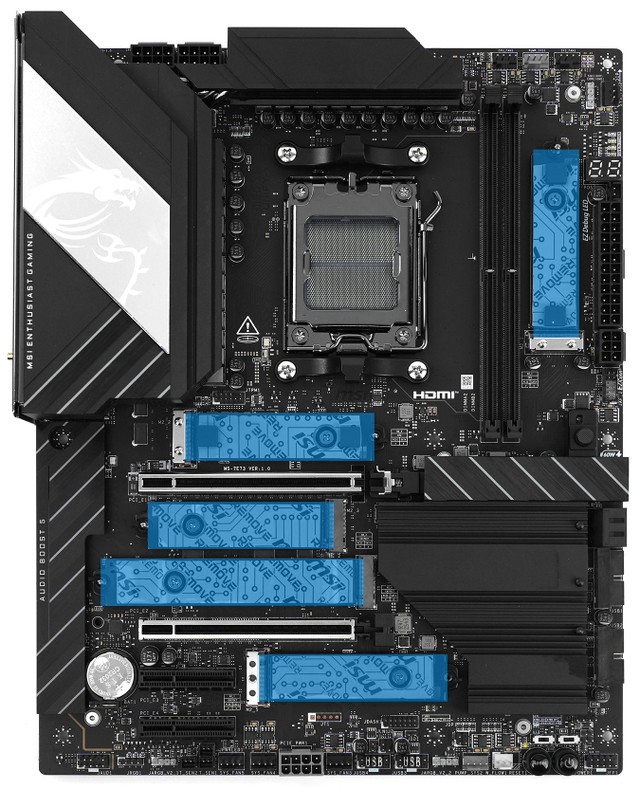

  M.2 SSD 插槽配置

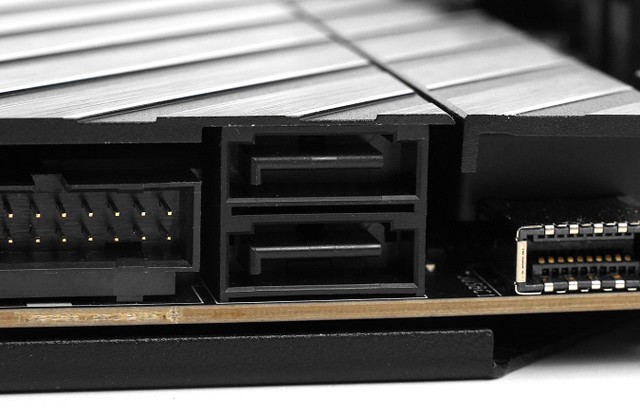

主機板亦提供 2 組 SATA 6Gbps 接口，由 X870E 晶片組提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

2 組 USB4 接口 + 9 組 USB 接口

MSI MEG X870E UNIFY-X MAX 主機板採用了 Pre-Installed I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

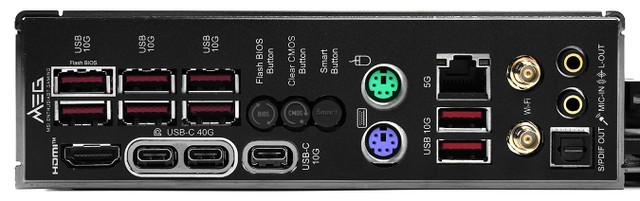

MSI MEG X870E UNIFY-X MAX 主機板後置 I/O 面板提供 8 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口及 1 組 USB 3.2 Gen 2x1 10Gbps Type-C 接口，另外亦提供 2 組 USB4 40Gbps Type-C 接口，總共 11 組後置 USB 接口；另外由於 USB 介面在極限超頻過程中有機會失靈，亦有可能影響到極限超頻的穩定性，MSI MEG X870E UNIFY-X MAX 亦加回了對超頻用家非常有幫助的 PS/2 接口。

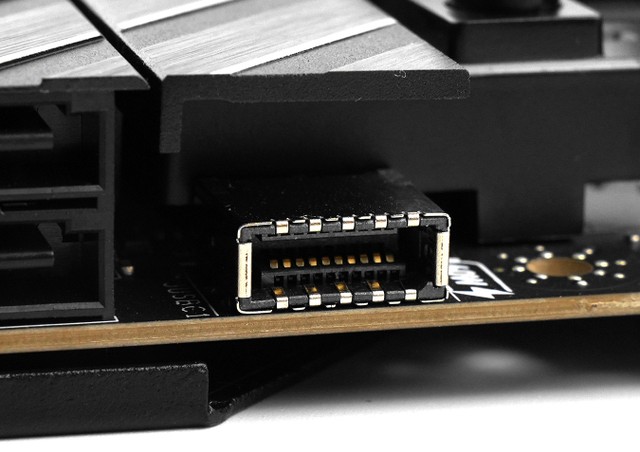

主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB-C Type-E 接口，支援最高 USB PD/QC4+ 60W 充電，惟需插上主機板的 PCIe 6-pin 輔助電源插頭。

Realtek 5G LAN 網絡模組

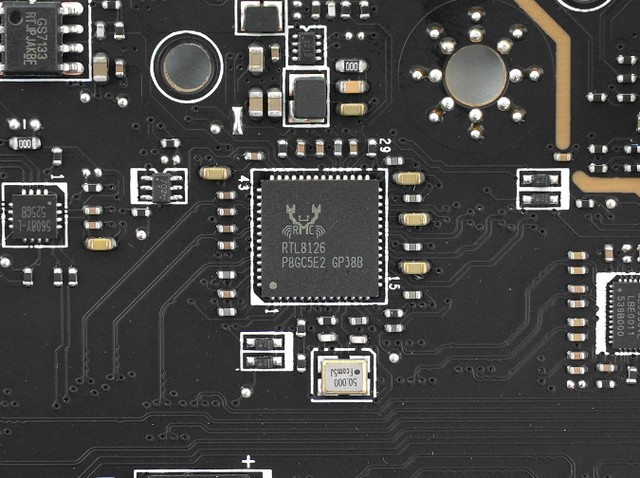

▲ RTL8126 5G 網絡晶片

有線網絡方面，MSI MEG X870E UNIFY-X MAX 主機板採用 1 顆 Realtek RTL8126 5G LAN 網絡晶片，支援 5Gbps / 2.5Gbps / 1Gbps 網絡連接速度，最高 5000Mbps 網絡連接可大幅度縮短遊戲下載、傳輸文件的等待時間，帶來更爽快的網絡連接體驗。

MediaTek Wi-Fi 7 無線網絡模組

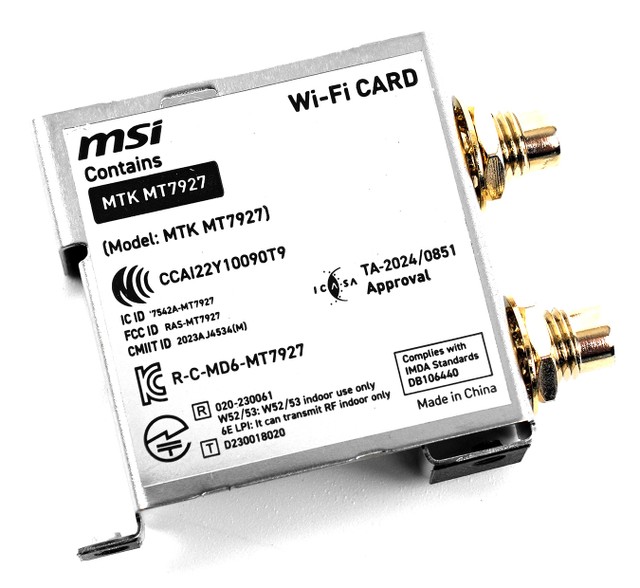

▲ MediaTek MT7927 Wi-Fi Card

無線網絡方面，MSI MEG X870E UNIFY-X MAX 主機板採用 MediaTek MT7927 Wi-Fi 7 無線網絡模組，支援 802.11be 雙頻 2x2 Wi-Fi 技術、最高 6GHz 頻段、320MHz 頻道、4096-QAM，並向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，近距離傳輸速度更高、更低延遲，理論傳輸速度可達 5.8Gbps，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

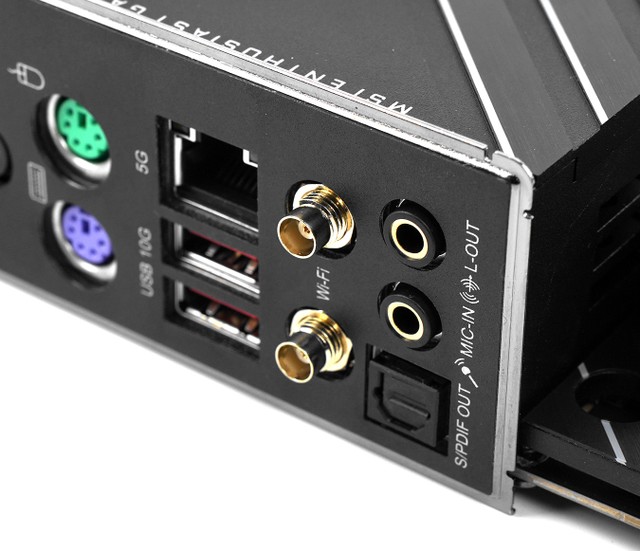

MSI 在 MEG X870E UNIFY-X MAX 主機板上加入了全新 EZ Wi-Fi Antenna 快拆天線設計，比起傳統帶螺紋的天線接口，新設計容許用家更輕鬆地安裝 Wi-Fi 接收天線，為用家帶來更方便的使用體驗。

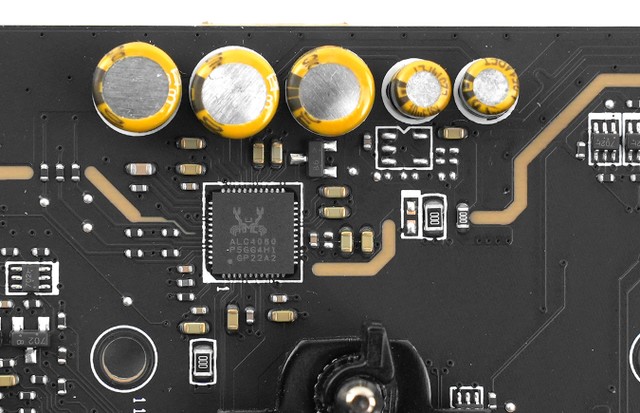

Realtek ALC4080 Codec 音效模組

音效方面，MSI MEG X870E UNIFY-X MAX 採用 Realtek ALC4080 音效晶片，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、音效格式最高為 32-bit / 192KHz，具備左右聲道的線路隔離設計，並提供自動偵測耳機抗阻功能，搭配使 Nichicon Fine Gold 音效處理電容，提供迫真音響效果。

Mystic Light RGB 燈光支援

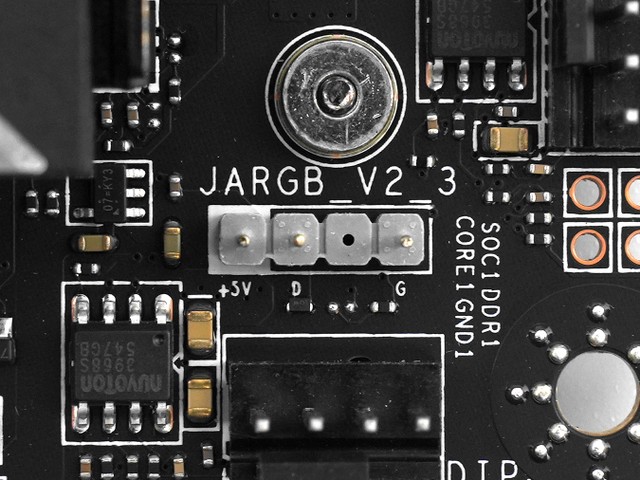

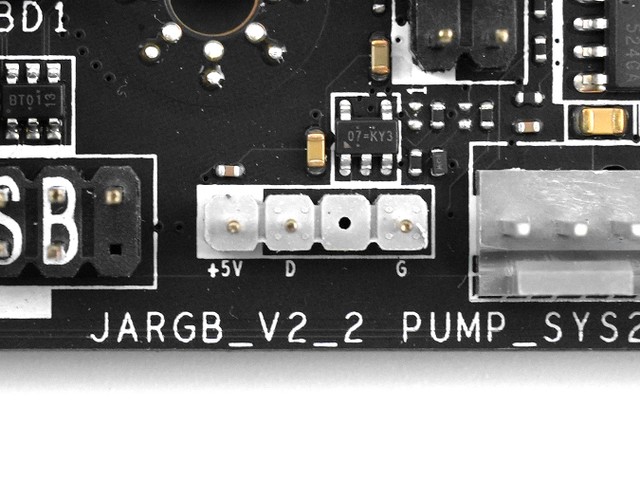

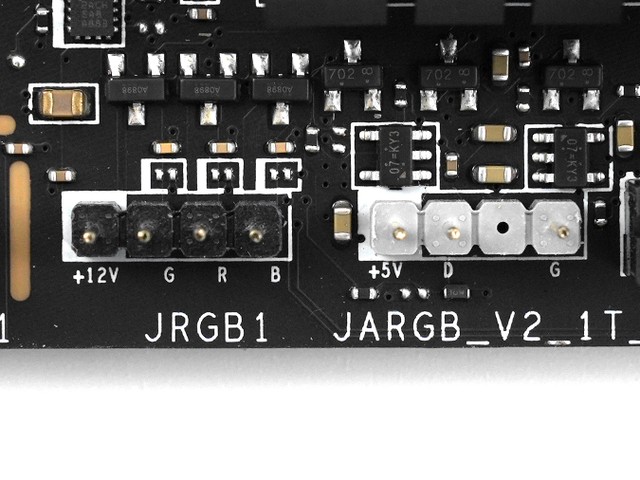

RGB 燈效連接及控制方面，主機板提供 1 組 12V 4-pin RGB 接口，輸出為 12V 2A 24W，3 組 5V 3-pin ARGB 接口，輪出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 Mystic Light 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

獨家 EZ Conn 設計

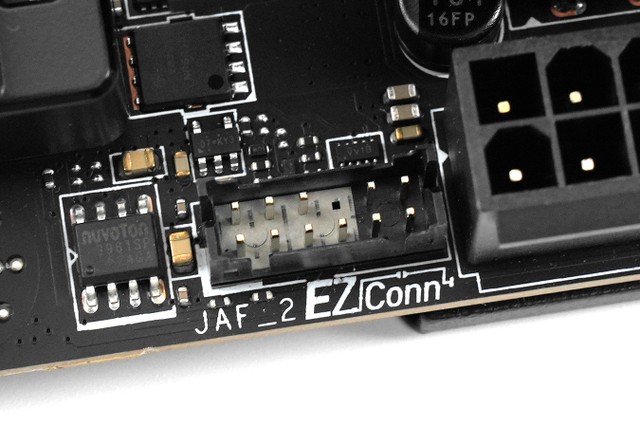

▲ EZ Conn 接口（JAF_2）

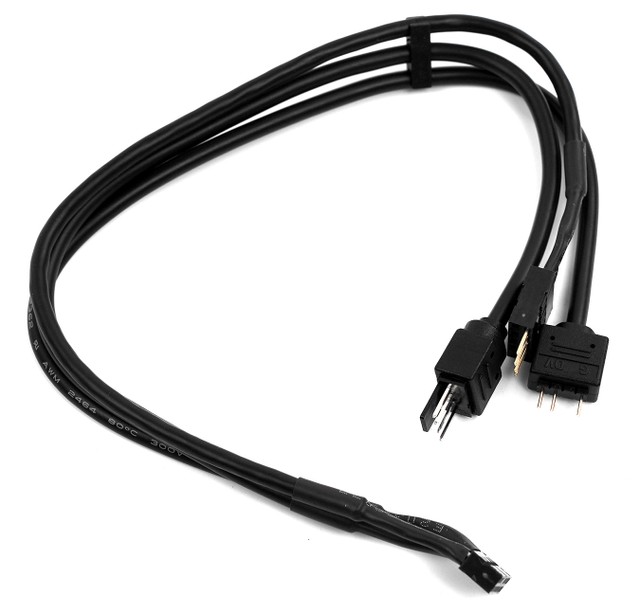

MSI MEG X870E UNIFY-X MAX 主機板具備獨家 EZ Conn 設計，主機板 24-pin 供電插座旁邊設有一個 JAF_2 插座 (EZ Conn-Header V2)，11pin 插座集成 USB 2.0、風扇 4-pin、ARGB 3-pin 定義，並附連 1 條 1 to 3 EZ Conn-Cable (V2) 連接線，只需要佔一個插座，便能提供 USB 2.0、風扇 4-pin、ARGB 3-pin 介面連接，可輕鬆解決一體式水冷佔用多個主機板連接插座的情況，DIY 組裝更便利。

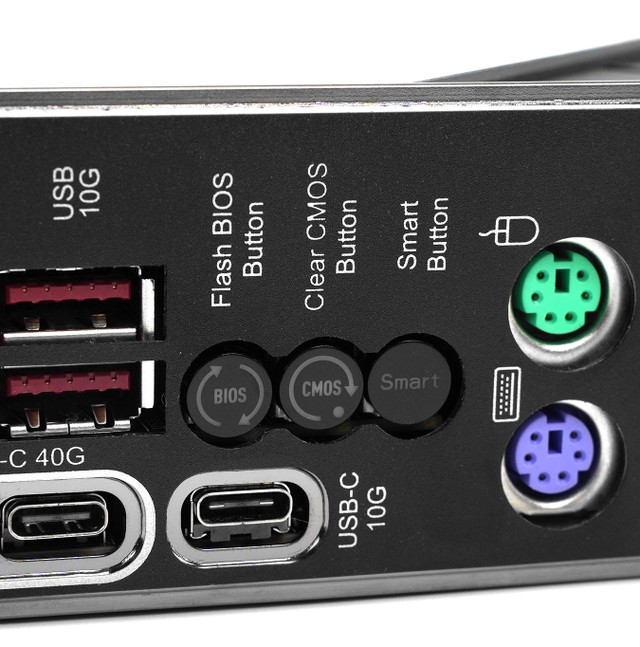

Clear CMOS 按鈕、BIOS Flashback 按鈕、Smart 按鈕

MSI MEG X870E UNIFY-X MAX 主機板設有 Clear CMOS 按鈕和 BIOS Flashback 按鈕，前者只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，對於超頻用家非常有幫助；後者在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。另外亦加入了 Smart 按鈕，提供 4 種不同功能，包括 Reset、Mystic Light on/ off、Safe Boot、Turbo Fan 等實用功能，預設為 Reset 功能，用家可在 BIOS 中調整按鈕功能。

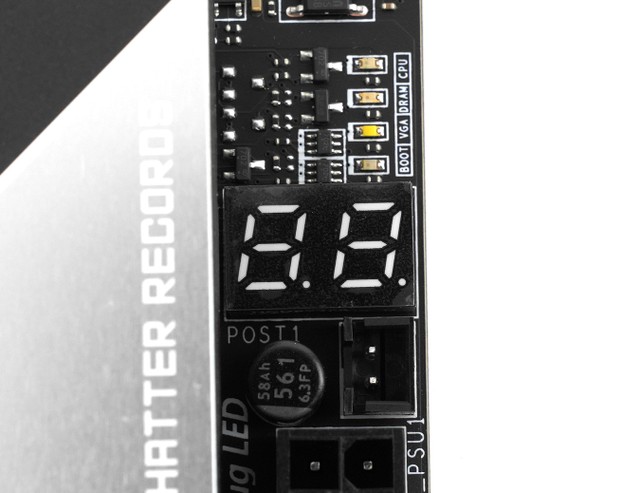

Dr. Debug LED 燈

MSI MEG X870E UNIFY-X MAX 主機板設有 Dr. Debug LED 燈，在 BIOS POST 檢測過程中，將會顯示不同檢查 Code 數字的狀態，可以讓用家判斷什麼位置出現問題，非常實用。

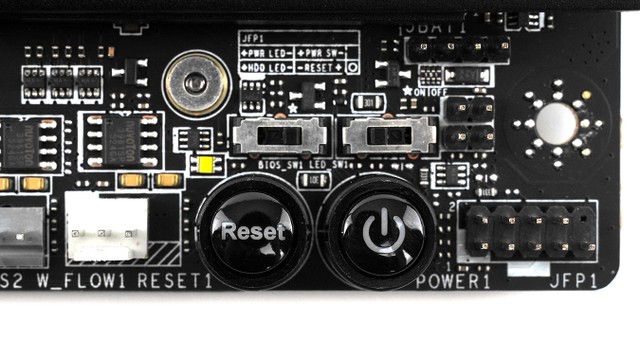

實體開機按鍵、Reset 按鍵、BIOS Switch、LED Switch

針對部分喜愛使用開放式機箱甚至裸機的超頻或發燒友用家，MSI MEG X870E UNIFY-X MAX 主機板加入實體 POWER 開機鍵及 Reset 按鍵，讓用家可以快速開機或重開機；另外亦加入了 BIOS Switch 及 LED Switch 開關。

OC Engine 獨立 BCLK 時脈產生器晶片

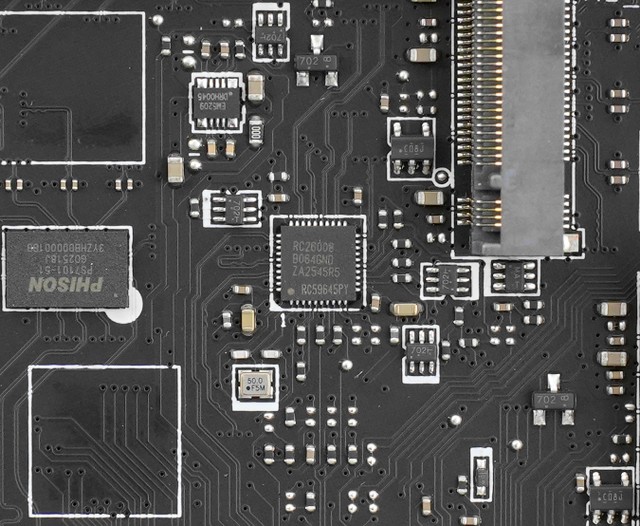

MSI MEG X870E UNIFY-X MAX 主機板加入 Renesas RC26008 (RC41060PY) PCIe 5.0 Clock Buffers 時脈產生器晶片 (Clock Generator)，可提供獨立調整 BCLK / PCIe / DMI 頻率。雖然 X870E 晶片組已支援內置調整 BCLK 頻率，不過採用外置時脈產生器晶片，可提供更精準的調整。

獨家 Tuning Controller 控制器

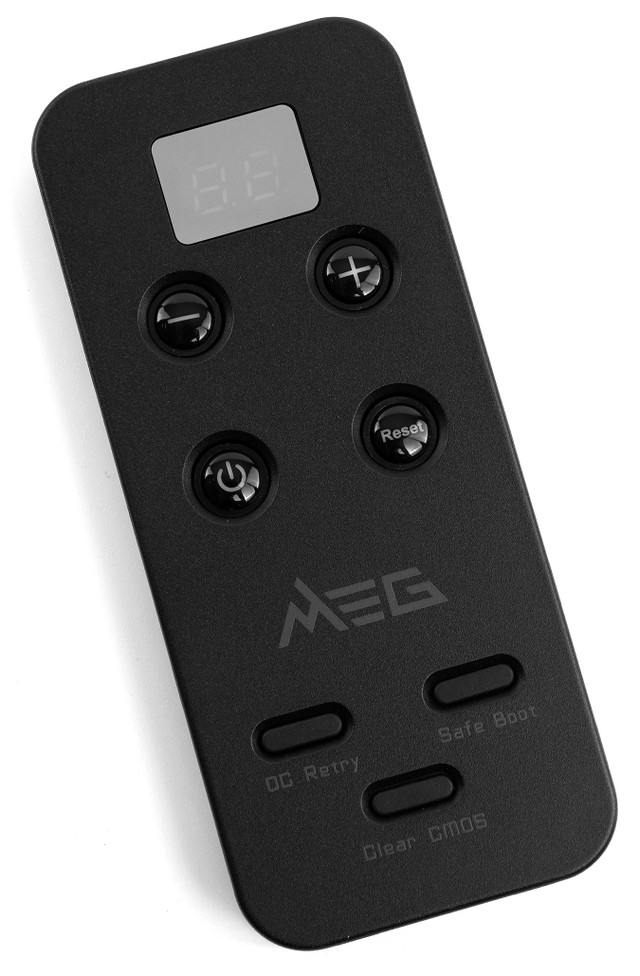

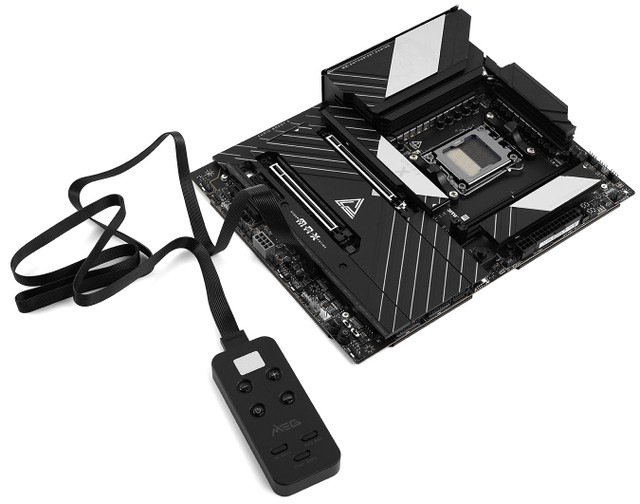

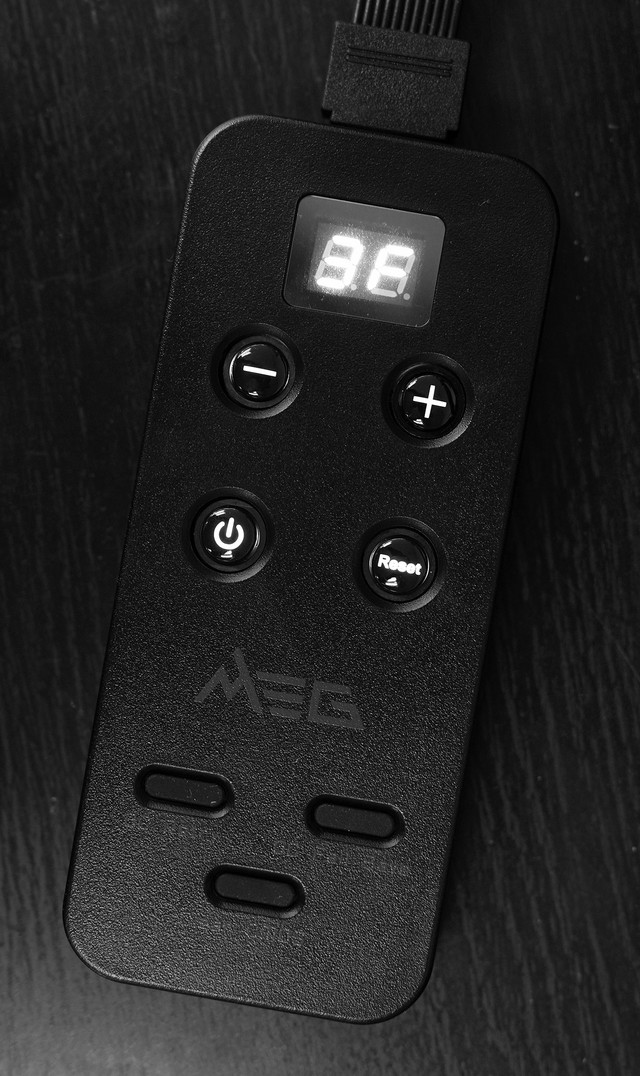

為了超頻用家可更方便操作主機板，MSI MEG X870E UNIFY-X MAX 附連 1 個 Tuning Controller 控制器，設有實體 POWER 鍵、RESET 鍵、OC +/- 鍵、OC Retry 鍵、Safe Boot、Clear CMOS 鍵，以及 Debug Code LED 顯示，帶來更實用的功能。

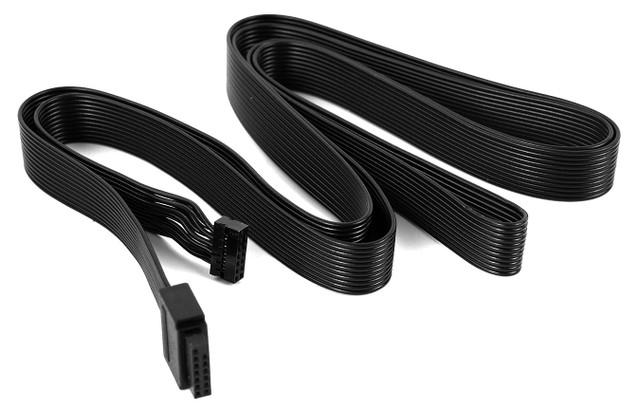

▲附連集成連接線

使用 Tuning Controller 控制器，需要接駁主機板上的 JDASH 接頭。

當電腦進入 Windows 系統後，Tuning Controller 控制器的 Debug Code LED 顯示將會顯示當前 CPU 溫度，可用於日常監控功能。

MSI MEG X870E UNIFY-X MAX 主機板

售價︰HK$4,149

查詢︰Hornington (3626-9898) / Felton (2273-8300)

小編評語：

繼去年推出了 B850MPOWER 這塊中階超頻主機板之後，MSI 終於也推出了高階定位的 MEG X870E UNIFY-X MAX 超頻主機板，依舊採用了 2 DIMM 記憶體配置及搭載獨立 OC Engine 外頻晶片，另外更如同同系列 Z890 般附連了 Tuning Controller 超頻控制器，整體規格就是針對超頻用家而設，另外亦支援 5 組 M.2 NVMe SSD 配置、5G LAN 網絡模組、WiFi 7 無線網絡模組，提供相當充足的擴充性及連接性，適合有意投入記憶體超頻、衝擊記錄的進階玩家。
