12 核卻只有單春 3D V-Cache、128MB L3

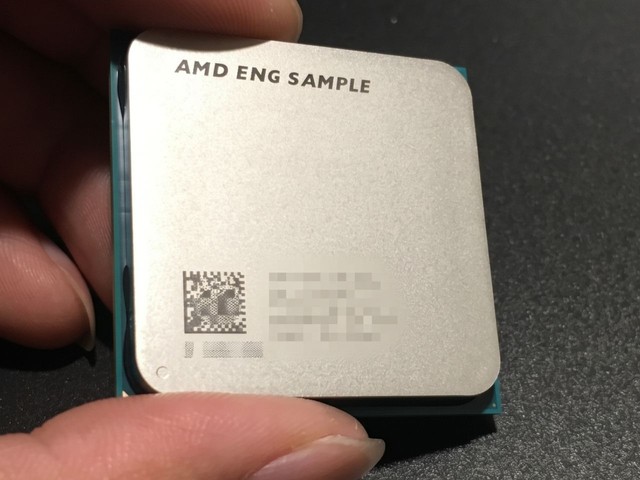

【神秘的 5900X3D ㊙️】儘管 AMD 採用 Zen 3 架構的 Ryzen 7 5800X3D 已推出多年,至今仍被不少 AM4 平台玩家視為一代經典遊戲處理器。近日,中國硬體討論區 Chiphell 曝光了一顆從未正式面世的「Ryzen 9 5900X3D」工程樣本(Engineering Sample),證實 AMD 當年曾積極研發具備 12 核心、配備高達 128MB L3 快取的高階 X3D 處理器,只是最終並未有成為量產型號。
根據流出的工程樣本資訊(OPN 代碼:100-000000652-20_48/32_Y)及 CPU-Z 截圖顯示,這顆 Ryzen 9 5900X3D 擁有 12 核心、24 執行緒,其 L3 快取容量達到 128MB,為標準版 Ryzen 9 5900X(64MB)的兩倍。此設計源於 AMD 在該晶片的兩個運算核心晶粒(CCD)中,其中一個堆疊了 64MB 3D V-Cache,形成非對稱式快取配置。
在運作時脈方面,截圖顯示該處理器的時脈可達 4,649 MHz,推測其正式加速時脈約落在 4.7 GHz 左右,僅比標準版 Ryzen 9 5900X 的 4.8 GHz 低 100 MHz,並維持在 105W TDP 水平。
據擁有這顆工程樣本的玩家表示,使用最新的 BIOS 會無法開機,需要搭配舊版本 SMU 的 BIOS 才能正常啟動。而且它與 Gamers Nexus 在 AMD 研發中心所見的原型不同,採用單邊 CCD 配備 3D V-Cache 的設計,類似 Ryzen 9 7900X3D 的做法,加上 OPN 編號更靠後,推測這大概就是當時 AMD 準備正式推出的量產版本。
事實上,AMD 早在 Computex 2021 主題演講中,就曾公開展示過一款「12 核心 3D Chiplet 原型處理器」,並指出在固定 4.0 GHz 時脈下,遊戲效能相較標準版 Ryzen 9 5900X 平均提升達 15%。
除了本次曝光的 128MB 單邊堆疊版本外,Gamers Nexus 先前造訪 AMD 內部實驗室時,亦曾拍攝到配備高達 192MB L3 快取的 12 核心與 16 核心 Zen 3 工程晶片。這意味著 AMD 當年也曾測試過在兩個 CCD 同時堆疊 3D V-Cache(即潛在的雙堆疊 5900X3D 及 Ryzen 9 5950X3D),展現了多種技術驗證方案。
其實,當年 AMD 最終決定取消 Zen 3 世代雙 CCD 的 X3D 產品、改為僅推出單 CCD 8 核心的 Ryzen 7 5800X3D,主要源於當時的架構調度與效能平衡考量。若在雙 CCD 架構下運行遊戲,跨晶粒延遲(Cross-die Latency)與散熱功耗限制將導致運作時脈下降,反而削弱大容量快取帶來的遊戲優勢。
