2014-07-21
全球最細Mini PC
ECS Liva Mini PC Kit詳細測試
文: Spike Lam / 評測中心


ECS 正式在港發售全球最細小的 Mini PC 產品「 LIVA Mini PC Kit 」,基於 Intel Bay Trail-M SoC 處理器,低功耗設計無需風扇 0 嘈音運作,產品內建 2GB 系統記憶體,附連一張 M.2 通訊模組卡提供 802.11b/g/n 及 Bluetooth 4.0 無線連接功能,並備有 32GB 、 64GB 容量可供選擇,足以應付辦公室文書應用、網絡瀏覽及多媒體播放等,成為低價入門機的不俗選擇。



基於 22nm Bay Trail-M SoC 處理器

Liva

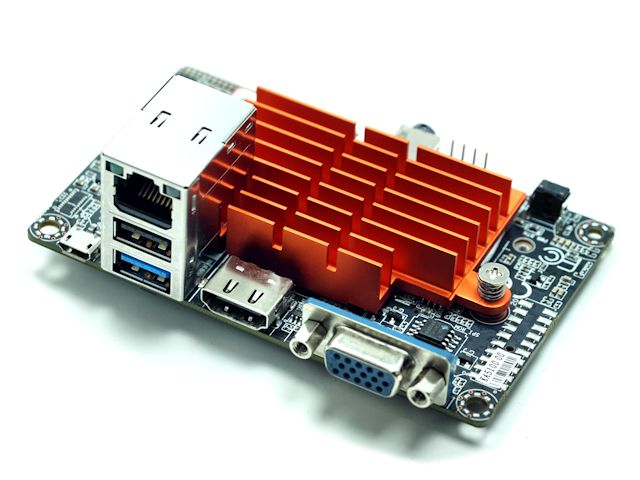

ECS BAT-Mini 主機板



套件採用了「 ECS BAT-MINI 」主機板,它是 ECS 為 INTEL 代工的物聯應用系統主機板套件,及後被應用於「 LIVA PC Mini PC Kit 」之中,採用 10 層 PCB Layers 設計,主機板內建一顆採用 3D Tri-Gate 電晶體技術、 22nm 制程的 Bay Trail-M 平台 SoC 處理器,型號為「 Intel Celeron N2806 」。



「 Intel Celeron N2806 」 SoC 處理器內建了 2 顆「 Silvermont 」微架構的 CPU 核心, CPU 核心時脈為 1.6GHz , Turbo Boost 技術並最高可達 2GHz 核心時脈,每顆核心內建 32KB 8-Way L1 Instruction Caches 及 24KB 6-Way L1 Data Cache ,兩顆核心共用 1MB 16-way L2 Cache ,相較上代追加了 SSE4.1 、 SSE4.2 、 AES-NI 指令集支援,同時亦加入 VT-x 虛擬化技術支援。



「 Silvermont 」微架構設計作出了大幅改良,包括了首次加入 Out-of-Order Execution 設計於 Atom 產品線中, Pipeline Stage 由每個週期 16 Stages 上升至 17 Stages ,但錯誤預測分支的回收效率由 13 個 Cycles 減少至 10 個 Cycles 減低了延遲值。



LIVA

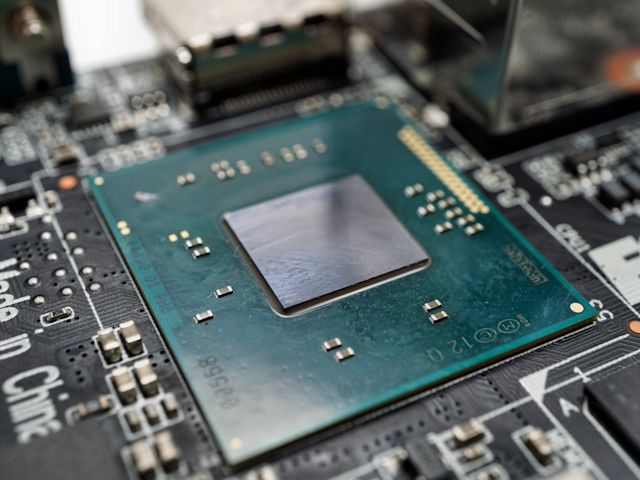

基於「 Silvermont 」微架構的 Intel Celeron N2806 SoC 處理器



加入容量更高的 TLB 改良了 Store 和 Load Forwarding 的執行效率,經改良 Loop Stream Buffer 、 Branch Predictors 及 Decoders 單元,以及 L2 Cache 改用共享設計均令多線程運算性能得以上升,因此「 Silvermont 」微架構性能相較上代產品,在同時脈下提升了 30%-50% 。



受惠於全新 22nm 制程和 3D Tri-Gate 技術,功耗相較上代 32nm 產品大幅降低 3 成,「 Intel Celeron N2806 」 SOC 處理器最高 TDP 僅為 4.3W ,只此 ECS 只需採用被動式散熱設計,無需風扇達成零噪音運作。



內建第七代 Intel HD Graphics

LIVA
支援 HDMI 、 D-Sub 顯示輸出接口,支援雙顯示器輸出最高解析度達 2560x1600



「 Intel Celeron N2806 」 SoC 處理器內建以住基於 PowerVR 架構的 GMA 繪圖核心,改為與「 Haswell 」相同的第七代 Intel HD Graphics 繪圖架構,支援 DirectX 11 、 OpenGL 4.0 、 OpenCL 1.1 規格,但繪圖運算單元數目簡化至 4 組,每個繪圖單元可同時處理 8 個執行緒,支援 Graphics TurboBoost 技術,運作時脈會因應 CPU 與 GPU 總功耗作出調整, Idle 下時脈為 313MHz 、 3D 模式時脈為 667MHz , Graphics TurboBoost 最高時脈可達 756MMHz 。



繪圖核心支援多種影像編碼格式,包括 H.264 、 VC1 、 MPEG2 、 MVC 、 MJPEG 及 VP8 等規格,提供了硬體加速播放,其性能足以應付 4K Ultra HD 2160p 解析度的解碼需求。



影像編碼方面,支援 H.264 、 MPEG2 及 MVC 等硬體加速規格,其中 H.264/AVC 規格更支援 High Profile Leve 5.2 等級,最高支援 4K Ultra HD 2160p 解析度,其 1080p H.264/AVC 編碼性能可達影片實時速度的 2-3x 。



ECS BAT-Mini 主機板提供了一組 HDMI 1.4 版本及一組 D-Sub 輸出接口,支援 Dual Screen 雙顯示器輸出,最高可支援 2560 X 1600 @ 60Hz 解析度。



Intel Celeron N2806 SOC Specifications
MicroarchitectureSilvermont
PlatformBay Trail-M
Manufacturing Process22nm
CPU Clock1.6GHz
Turbo Clock2.0GHz
L1 Cache2 x 32KB Instruction Cache
L2 Cache1MB Shared Cache
IGPIntel HD Graphics Gen7
2D Clock311MHz
Turbo Clock756MHz
