2014-07-21
全球最細Mini PC
ECS Liva Mini PC Kit詳細測試
文: Spike Lam / 評測中心


ECS 正式在港發售全球最細小的 Mini PC 產品「 LIVA Mini PC Kit 」,基於 Intel Bay Trail-M SoC 處理器,低功耗設計無需風扇 0 嘈音運作,產品內建 2GB 系統記憶體,附連一張 M.2 通訊模組卡提供 802.11b/g/n 及 Bluetooth 4.0 無線連接功能,並備有 32GB 、 64GB 容量可供選擇,足以應付辦公室文書應用、網絡瀏覽及多媒體播放等,成為低價入門機的不俗選擇。



2GB LPDDR3 系統記憶體



LIVA

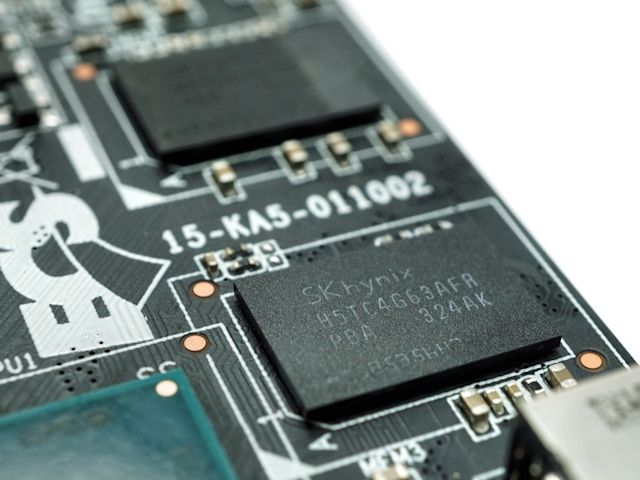

4 顆 SK Hynix H5TC4G63AFR-PBA LPDDR3 記憶體顆粒



ECS BAT-MINI 主機板採用了四顆 SK Hynix 生產的 LPDDR3 記憶體顆粒,型號為「 H5TC4G63AFR-PBA 」,每顆容量為 256Mbit x 16 合共 2GB 系統記憶體,相較一般 DDR3 記憶體運作電壓為 1.5V , LPDDR3 電壓降至 1.35V ,有助減低「 ECS LIVA Mini PC 」所需功耗。



LIVA

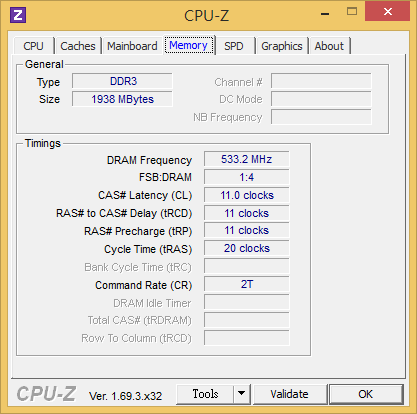

系統記憶體運作於 DDR3L-1066 CL11-11-11



雖然「 H5TC4G63AFR-PBA 」的官方規格為 DDR3L-1600 CL11-11-11 ,但 Intel Celeron N2806 SoC 內建的記憶體控制器,最高僅支援 DDR3-1066 速度,因此系統記憶體僅運作於 DDR3L-1066 CL11-11-11 ,記憶體最高頻寬為 8.5GB/s 。



32GB/64GB eMMC 儲存容量



LIVA

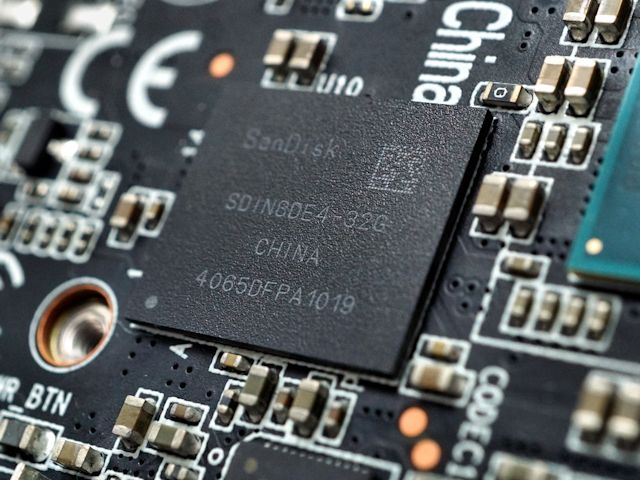

ECS BAT-Mini 使用 eMMC 作為系統儲存裝置,採用 SanDisk 推出的 iNAND eMMC 晶片,型號為「 SDIN8DE4-32G/64G 」,晶片結合 MLC NAND Flash 及 NAND Flash 控制器,有效減低延遲並提供不俗的性能表現,並常用於 Smartphone 、 Tablet PC 及 Embedded 系統裝置上。



SanDisk iNAND eMMC 晶片採用 TF-BGA 封裝,支援 eMMC 4.3 規格並連接至 Intel Celeron N2806 SoC 處理器的 SDIO 介面,晶片會因應傳輸速度需求而改變運作時脈,以提供最佳的節能效果。



性能方面, SanDisk iNAND eMMC 的連續讀寫約為 150MB/s Read 、 45MB/s Write ,但 4K 的 Random 讀寫只有 4000 IOPS Read 、 800 IOPS Write ,雖然無法與 SSD 相提並論,但性能仍較傳統的 HDD 為佳。



M.2 擴充介面



LIVALIVA

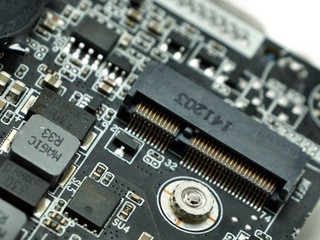

提供了 PCIe x2 的 M.2 擴充介面



ECS BAT-Mini 主機板背後提供了一組 M.2 接口,這組接口預設是安裝附連的 NGFF 無線網絡模組,型號為 AzureWave AW-NB136NF WiFi/Bluetooth 無線模組卡,基於 Broadcom BCM43142 通訊晶片,支援 802.11a/b/g/n 無線網絡,最高可達 300Mbps 連接速度,同時提供了 Bluetooth 4.0 + HS 藍芽連接,如果用家並不打算使用無線網絡,也可以把 M.2 接口用作連接 SSD ,提供更高速、更大容量的存儲裝置。



支援 Gigabit Ethernet 、 前端 Audio Combo Jack



LIVALIVA

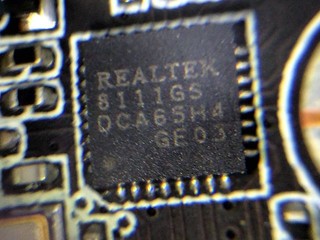

網絡功能方面,除了透過 NGFF 擴充卡提供 802.11a/b/g/n WiF 無線網絡及 Bluetooth 4.0 連接, ECS BAT-Mini 主機板上建有一顆 Realtek RTL 8111GS Gigabit Ethernet 控制器,提供 10/100/1000Mbps RJ45 網絡連接,它採用 PCI-Express 1.1 介面,支援 Wake on Lan 功能及低功耗模式。

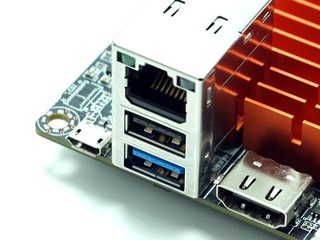

USB 連接方面,雖然 Intel Celeron N2806 SoC 處理器內建了 4 組 USB 2.0 及 1 組 USB 3.0 ,但受限於 PCB 面積所限, ECS BAT-Mini 只提供了一組 USB 2.0 及一組 USB 3.0 ,如果用家需要使用更多的 USB 裝置便需要使用 USB Hub 。



LIVALIVA

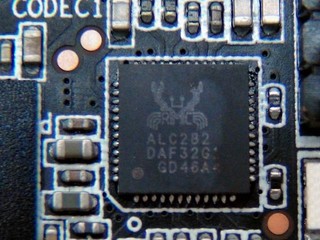

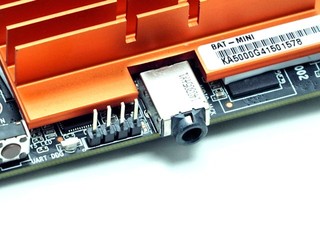

音效方面,除了透過 HDMI 端子提供最高 7.1 聲道數位音效輸出,主機板建有一顆 Realtek ALC282 2CH HD Codec 音效晶片,前端建有一組立體聲連 Microphone 的 Combo Jack ,擁有 Jack Detection 功能可偵測插裝置的類別,自動設定 Headphone 、 Line out 或 Mic in 功能。
