AMD X470 英雄登場
ASUS ROG Crosshair VII Hero Wi-Fi
文: John Lam / 評測中心


AMD 英雄七代 !! ASUS 全新「ROG Crosshair VI HERO Wi-Fi」主機板正式登場,採用全新 AMD X470 系統晶片、延續 ROG 一貫強勁規格,經改良的 12 相位 Extreme Engine DIGI+ 供電配合 PRO Clock 超頻技術,提供出色的超頻表現,具備 ROG GameFirst IV 網絡技術、 802.11ac 無線網絡、SupremeFX 音效模組等高階配置,打造高性能 AMD Ryzen 電競平台。



支援 2-Way CrossFire /SLI 加速

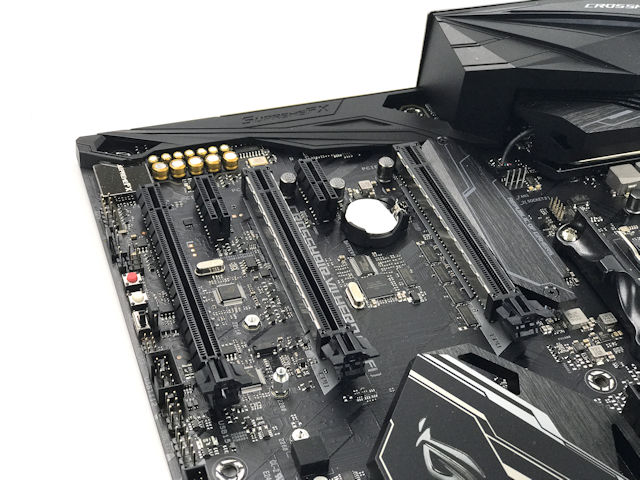

繪圖接口方面,「ROG Crosshair VII HERO Wi-Fi」主機板提供了 3 組 PCIe X16 接口,其中 PCIEX16_1 與 PCIEX8_2 接口由 CPU Lanes 提供,可提供 1 組 PCIe 3.0 x16 或 2 組 PCIe 3.0 x8 配置,支援 NVIDIA 2-Way SLI 及 AMD 2-Way CrossFire 雙繪圖卡協同加速。PCIEX4_3 接口則由 X470 系統晶片提供 PCIe 2.0 x4 速度,雖然可用作 AMD 3-Way CrossFire 加速,但接口速度太慢並不建議使用。



C7H





為應付高階繪圖卡的重量負擔,「 ROG Crosshair VII HERO Wi-Fi 」採用金屬加固的 SafeSlot PCIe 繪圖接口插槽,大幅提高插槽耐用性,並透過額外焊接點,提供 1.8 倍固定力和 1.6 倍剪切阻力,防止繪圖卡接口長期受壓導致接觸不良。







獨家 eCLK 異步模式



APEXC6H

( 左 ) ASUS TPU 控制晶片 ( 右 ) Pro Clock 時脈產生器



「 ROG Crosshair VII HERO Wi-Fi 」具備 Pro Clock 超頻技術,專用的基礎時脈產生器配合自家研發的 TPU 控制晶片,可強化電壓及基礎時脈超頻控制,可將 BCLK 超頻至 158MHz 水平,今代特別針對 Pinnacle Ridge 處理器加入 eCLK 異步模式,容許 CPU 與 DRAM、PCIE 及 FCLK 使用不同的 ClockGen 時鐘,進一步提升 BCLK 超頻穩定性。



C7H



啟動 eCLK 異步模式後,BIOS 會出現 BCLK1、BCLK2 兩個選項,分別為 CPU 及 DRAM/PCIE/FCLK 參考時鐘,由於大部份 PCIE 設置對 BCLK 非常敏感,eCLK 異步模式可以單純調整 CPU BCLK 時脈,PCIE BCLK 則保持默認狀態。值得注意的是,啟動 eCLK 異步模式會略微降低系統記憶體性能。







豐富的 Extreme OC 功能

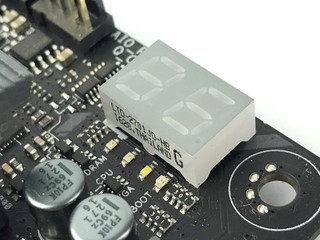

「ROG Crosshair VII HERO Wi-Fi」」不僅針對電競遊戲玩家市場,同時為超頻玩家加入大量 Extreme OC 元素,右下方設有 Q-Code LED 顯示及 4 顆 Q-LED 指示燈,方便超頻玩家排解疑難問題;具備 Safe Boot 及 Retry Button,Safe Mode 可無需 Clean CMOS 下以 Default 設定進入 BIOS, 設定不會被清除無需推倒重來;Retry Button 可在系統卡死後 Reset 無反應,快速斷電重啟。



C6HC7H



設有「 LN2 Jumper 」模式,啟動後將會打開被隱藏的超頻範圍,讓專業超頻玩家盡情發揮處理器的極限性能。主機板設有「 Slow Mode Switch 」,能實時將處理器倍頻降至最低,讓處理器無需長時間處於高時脈,提升極限超頻時的成功率。



C6HC7H



具備 Probeit 電壓測量點能實時監察系統各部份的電壓值,包括 CPU vCore 、 PLL 、 VDDP 、 DRAM 、 SOC 、 SB 工作電壓,當超頻出現問題時能快速排解問題所在,今代特別加入 OPAMP 差分傳感晶片,令測量點電壓值更精準,特別在高負載下將誤差大幅降低。







Pre-Mounted I/O Shield



「ROG Crosshair VII HERO Wi-Fi」追加了 Pre-Mounted I/O Shield 設計,內嵌式 I/O 背板設計不僅令安裝時更加方便,對於採用開放式機箱的玩家來說將會更整齊美觀,不但能強化防塵效果,其獨特的鎖定機制亦令主機板上的接口與 I/O 背板連接更緊密,讓直接接觸 ESD 保護提升至 10KV 、空氣放電保護提升至 12KV ,相較一般主機板僅擁有 4KV 、 6KV 有著極明顯的改進。

C7H

「ROG Crosshair VII HERO Wi-Fi」並不設顯示輸出接口,當配搭 APU 處理器時並無法使用內建顯示功能,節省下來的 Back I/O 空間,換來了高達 12 個 USB 連接埠。







Intel Gigabit Ethernet + 802.11ac 2T2R WiFi



為提升網絡遊戲體驗,「 ROG Crosshair VII HERO Wi-Fi 」採用 Intel i211AT Gigabit Ethernet 晶片,提供一組 RJ45 10/100/1000Mbps 網絡連接,其先進的中斷處理有助降低 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,提供高 TCP 、 UDP 傳輸量,性能表現備受遊戲玩家們推荐。



C6HC7H



WiFi 版本內建 802.11AC 2T2R WiFi + BT 4.1 模組,採用了 Realtek RTL8822BE-CG 整合式晶片,支援 802.11 a/b/g/n/ac 、 2.4GHz 、 5GHz 雙頻,最高傳輸速度可高達 867Mbps ,同時提供 Bluetooth 4.1 連接功能,新增支援 Wave2 WiFi MU-MIMO 傳輸,特別適合較多無線設備環境下使用, MU-MIMO 可保證各用戶得到最大化傳輸速度。



GameFirst IV



ROG 針對電競玩家提供 GameFirst IV 網絡優化套件,能為網絡流量實現最佳化,提供快速且無延遲的線上遊戲品質,新增 Multi-Gate Teaming 來集結最多 4 個網路,獲取最大頻寬及減少延遲,全新智慧模式會自動分析新的應用程式資料,以編輯資料庫,確保每款遊戲都能發揮最佳效能。







2 組 Ultra M.2 介面 + 6 個 SATA 連接埠



「ROG Crosshair VII HERO Wi-Fi」主機板提供了 2 組 M.2 連接埠,相較上代「C6H」的設計追加 M.2 SSD 散熱器設計,能避免 M.2 SSD 因過熱導致性能下降與不穩。2 組 M.2 連接埠均由 CPU Lanes 提供,M2_1 支援 PCIe Gen3 x4 或 SATA 6Gbps 傳輸介面,M2_2 僅支援 PCIe Gen3 x4,支援 NVMe 傳送協定、最高傳輸速度可達 32Gbps,最長可支援 M.Key 22110 規格。



C7HC7H

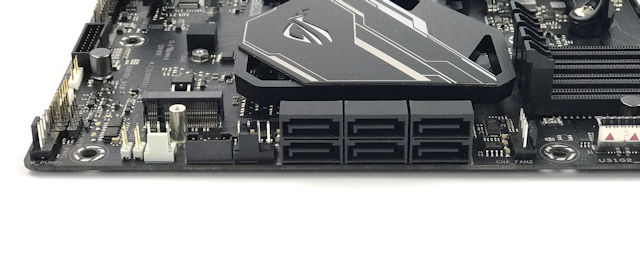

值得注意的是,M2_2 接口的 PCIe Lanes 與  PCIE8X_2 共用,使用後 PCIE16_1 與 PCIE8_2 會被切換至 PCIe 3.0 x8 + x4 配置。此外,主機板提供 6 組 SATA 6Gbps 連接埠,由 AMD X470 系統晶片提供,支援 RAID 0、RAID 1 和 RAID 10 模式及 AMD StoreMI 加速技術。



C7H

支援前置 USB 3.1 Gen2



設有前置 USB 3.1 Gen2 介面,可支援 USB 3.1 Type A 及雙面 USB 3.1 Type C 前置面板,配合未來機箱面板設計,提供高達 10Gbps 傳輸速度。此外,額外加入 ASMedia ASM1143 USB 3.1 Host 晶片,在 Back I/O 提供  1 組 USB 3.1 Type A  及 1 組 USB 3.1 Type C  連接埠。



C6HPX370P

( 左 ) 加入前置 USB 3.1 介面 ( 右 ) ASMedia ASM1143 USB 3.1 晶片







SupremeFX 音效模組



「ROG Crosshair VII HERO Wi-Fi」其中一大賣點是「SupremeFX」音效模組,採用「 ASUS Supreme FX S1220 」音效晶片,配搭特殊屏蔽設計和專業級音效元件,例如 Hyperstream 技術的數位音訊轉換器 (DAC) 、超低抖動時脈、 Nichicon 電容、 2VRMS 耳機擴大器,附連 Sonic SenseAmp 配搭直覺式 Sonic Studio III 套件,為玩家提供極高品質的娛樂體驗。

C7H


採用頂級「 Supreme FX S1220 」 Audio Codec 晶片,支援數位 10 聲道音效,可提供包括 7.1 聲道劇場級環繞音效,高達 120dB 訊噪比 (SNR) 音效輸出品質及 113dB 訊噪比 (SNR) 錄音品質,加入金屬外殼減少 EMI 電磁干擾,每組聲道均採用不同的 PCB 層提供獨立輸出。



M9FM9F

( 左 ) ESS Hi-Fi Sabra ES9023P DAC ( 右 ) 獨立高精度 Clockgen



Hyperstream 技術的 ESS Hi-Fi Sabra ES9023P DAC 晶片,提供專業級 -94dB THD 數位類比音效轉換,並擁有獨立高精度 Clockgen 確保擁有超低抖動及防止溫度波動影響音效質素。為提升耳機音效質素,主機板加入 Ti RC4580 驅動晶片,能提供準確的電流和電壓令音色能準確還原,加上日本 Nichicon Premium 級音訊電容,提供溫暖、自然無比的音質。



 Sonic Studio IIISonic Radar III



附連「 Sonic Studio III 」音訊套件,除了豐富的音效調整功能外,更新增了全新路由功能,可以將音效透過串流傳送至不同輸出裝置,例如瀏覽器上的 Youtube 影片音訊傳至揚聲器,遊戲中的音訊則傳至耳機,功能非常強大。



針對電競玩家提供了「 Sonic Radar III 」音效引擎,顯示器能偵測敵人的隱密動態,可看見玩家所在位置周圍的槍聲、腳步聲與呼叫聲等遊戲聲源位置,讓玩家得悉敵人所在之處,成為遊戲玩家的最強密技。







支援 AURA Sync RGB 燈效



C7HC7H



「ROG Crosshair VII HERO Wi-Fi」支援 AURA Sync RGB 燈效,系統晶片散熱器及 Back I/O Cover 中加入 RGB LED 顆粒,運作時會發出色彩斑斕的光效,非常型酷。擁有 2 組 AURA RGB 控制接口,可支援標準 5050 RGB LED 規格的裝置,電壓輸出為 12V 2A ,另提供一組 WS2812B 可編程 RGB 接口,支援 5V、3A 的 WS2812B RGB 燈條,提供更豐富的 RGB 燈光模式。



AURA







ASUS ROG Crosshair VII HERO Wi-Fi

售價︰HK$2,580

查詢︰ASUS Hong Kong (3582-4770)



編輯評語︰



對於追求極致性能及喜歡超頻的玩家,「ROG Crosshair VII HERO Wi-Fi」絕對是最佳選擇,出色的電競元素與強勁超頻能力兼並,無論用料及規格均是頂級水平,經改良的 10+2 相供電設計、獨家 eCLK 異步模式,不少細節位作出了強改,打算入手 Ryzen 7 2700X 的玩家們,絕對不容錯過。
