真 • 14 相數位供電
GIGABYTE X570 AORUS MASTER 電競主機板
文: Angus Wong / 評測中心


AMD Ryzen 3000 系列處理器強勢登場,想「轉會」入手 Ryzen 3900X 的你,不仿考慮 GIGABYTE「X570 AORUS MASTER」電競主機板,採用直出 14相 Infineon 全數位供電設計,擁有最大 700A 電流處理能力,為提昇 VRM 散熱效果加入直觸式散熱器及鋁合金散熱背板設計,內建 INTEL Wi-Fi 6 無線網絡、2.5 Gbps 以太網路連接及 ESS SABRE HiFi 音效模組,AORUS 神鷹粉絲們值得擁有。



GIGABYTE X570 AORUS MASTER



X570 AORUS MASTER

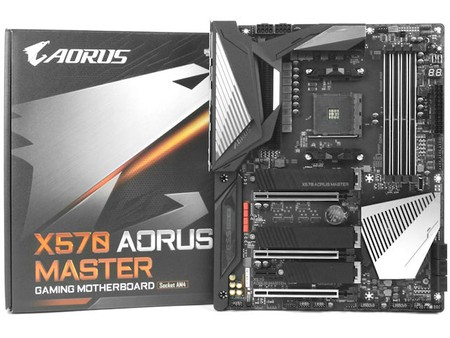

GIGABYTE 推出全新「X570 AORUS MASTER」主機板,延續 MASTER系列「大師級」的高階用料設計,用上直出式 14 相 Infineon 全數位豪華級供電模組,提供高達 700A CPU 電流處理能力,充份滿足 Ryzen 3000 系列更多運算核心對供電的需求,加上多項硬件層面的超頻功能,追求高性能的玩家別無他選。



X570 AORUS MASTER



「X570 AORUS MASTER」採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm ,以閃亮銀配上啞光黑作為主色調,在 I/O Shield 防護外殼及音效模組屏蔽上的 RGB 燈效作點綴,加上 Fins-Array散熱鰭片 VRM 散熱器、獨立 M.2 散熱金屬及 PCH 鋁合金散熱盔甲,質感明顯較舊代大幅提升,充滿 AORUS 神鷹電競美學。



X570 AORUS MASTER

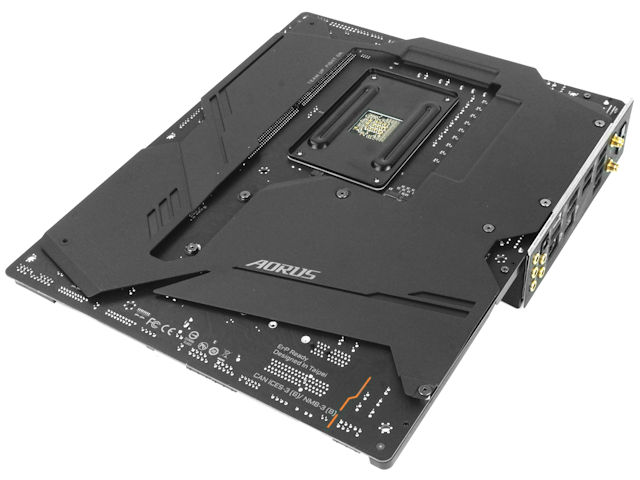

為提升主機板剛性及散熱效果,底部特別加入鋁合金散熱背板,PCB 與背板之間加入高導熱係數背板導熱墊,可將熱量從背面 PWM 元件產生的廢熱傳遞到金屬背板,能有效地協助 PWM 元件降溫。



X570 AORUS MASTER



GIGABYTE「X570 AORUS MASTER」包裝盒內附連主機板本體、4 dbi 高增益 WiFi 天線、4 條 SATA 連接線、1 條可編程 LED燈條轉接線、1 條 RGB LED燈條延長線、2 條感溫線、1 條噪音偵測線、G-Connector、驅動安裝光碟、主機板說明書、AORUS 信仰貼紙及 2 條魔鬼氈束線帶。







支援 Ryzen 3000 處理器



採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 3000 系列家族以及舊有的 Ryzen 2000 處理器。據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年,成為 AMD Desktop 入門至效能級平台的統一接口規格,令 Socket AM4 主機板的生命週期相較長,不會因 CPU 換代而被淘汰。





X570 AORUS MASTER





代號 Matisse、AMD 第三代 Ryzen 處理器正式登場,基於經改良的 Zen 2 微架構,相較上代 Zen+ 微架構性能平均提升 15%、Cache 容量倍增,率先支援 PCIe 4.0 傳輸技術,優化 DDR4 記憶體控制器,加上 7nm 制程改進令時脈進一步提升,,令處理器運算性能較上代明顯提升。





AMD Ryzen 3000 Processor Family

 ModelProcessCodenameCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGP

PCIe

Support

Price
Ryzen 3 3200G12nmPicasso4/42MB4MB3.6GHz4.0GHz65W3.0US$99
Ryzen 5 3400G12nmPicasso4/82MB4MB3.7GHz4.2GHz65W3.0US$149
Ryzen 5 36007nm+12nmMatisse6/123MB32MB3.4GHz3.9GHz65W4.0US$199
Ryzen 5 3600X7nm+12nmMatisse6/123MB32MB3.8GHz4.4GHz95W4.0US$249
Ryzen 7 3700X7nm+12nmMatisse8/164MB32MB3.6GHz4.4GHz65W4.0US$329
Ryzen 7 3800X7nm+12nmMatisse8/164MB32MB3.9GHz4.5GHz105W4.0US$399
Ryzen 9 3900X7nm+12nmMatisse12/246MB64MB3.8GHz4.6GHz105W4.0US$499
Ryzen 9 3950X7nm+12nmMatisse16/328MB64MB3.5GHz4.7GHz105W4.0US$749





全新 AMD 500 系統晶片



X570 AORUS MASTER

▲ AMD X570 系統晶片



AMD 為配合第三代 Ryzen 處理器發佈,同時推出全新 X570 效能級晶片組平台,有別於以往交由 ASMedia 代工設計,X570 實際上是 1 顆採用 14nm 制程的 cIOD 晶片,規格和功能均較上代強大得多,不過晶片 TDP 亦由上代 4.8W 提升至 15W,所以大部 AMD X570 主機板的晶片組散熱器都採用了主動式散熱設計。



3900X

▲ AMD X570 Block Diagram



全新 X570 系統晶片的 I/O 規格相較上代大幅提升,具備 3 組 PCIe 4.0 x4 介面,其中 2 組具備 Flexible PCIe 介面功能,可分拆為 2 個 PCIe 4.0 x 2 或 4 個 PCIe 4.0 x 1,亦可以換成 4 個 SATA 6Gbps 儲存介意,非常具彈性。



AMD 500 Series Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDDual GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10



此外,AMD X570 系統晶片內建了 4 個 SATA 6Gbps,令系統晶片最高可支援 12 個 SATA 裝置,支援 AMD StoreMI 儲存加速技術 ,同時亦內建 8 個 USB 3.2 Gen 2 接口 及 4 個 USB 2.0 介面,晶片規格相當強勁。







12 + 2 相直出式數位電源設計



X570 AORUS MASTER



今代「AORUS MASTER」在供電設計方面來了個大躍進,導入全新的直出式 14 相數位供電模組,其中 12 個負責 CPU 供電、2 個負責 SOC 供電,每相供電平均攤分電流負載,加強系統穩定性及高電流耐受度以應付繁重的運算需求。全面棄用 Phase Doubler 倍相晶片,以單一 16 相 PWM控制器驅動所有相位,帶來更低的電壓漣波效應 (Ripple Effect),增加電流輸出準確度,而且對比傳統並聯式及雙倍功率級供電擁有更高電源效率,讓玩家進一步榨乾 Ryzen 3000 系列處理器的極致效能。



X570 AORUS MASTER



為了能夠直接驅動 14相供電模組,「X570 AORUS MASTER」採用了由 Infineon 研發的業界首款 16 相數位 PWM 多相控制器「XDPE132G5C」,擁有真正的 16 相數位 PWM引擎、高達 1000A 的電流處理能力及經改良的暫態演算法。省卻了 Phase Doubler 邏輯倍相器,有效減少 Transient Response 負載暫態變化響應時間,大幅降低 Vdrop 幅度及供電反應延遲,進一步提升超頻穩定性,並在系統閒置或處於低負載水平時有著更佳的電源效率。



X570 AORUS MASTER



每相供電皆配搭 Infineon IR3556 PowlRstage 晶片,於單一封裝內堆疊了電路控制及同步電路 MOSFET,不但能節省 PCB 佔用空間,亦相較一般 MOSFET 有著較高電源效率,減少了導通功率損耗,單顆能應付高達 50A、總負載達到 700A 的電流處理能力,內建 Isense 技術能準確均勻分散供電負載與各顆 MOSFET 晶片,有效延長使用壽命及提高可靠性。



X570 AORUS MASTERX570 AORUS MASTER



採用伺服器等級合金電感,能改善 CPU vCore 電壓供應的穩定性,改善電源轉換減低廢熱產生,配搭日本 Chemi-Con 生產的 DuraBlack 黑化固態電容,具有超低電阻的特性,在 105ºC 極端環境下能具備至少 1 萬小時使用壽命,在嚴苛的使用環境下仍能保持正常運作。





Fin-Arrays 堆疊式散熱器



X570 AORUS MASTER



為提升 VRM 供電散熱效果,GIGABYTE「X570 AORUS MASTER」採用 Fin-Arrays 堆疊式鋁鰭片散熱器,改善一般鋁擠散熱器只有熱容量但散熱表面不足的問題,Fin-Arrays 能提供多三倍的散熱表面積,在完全負載下 MOSFET溫度可降低 30% 以上。





超耐久強化裝甲記憶體插槽



X570 AORUS MASTER



全新第 3 代 Ryzen 處理器支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 128GB ,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。



X570 AORUS MASTER4533



為防止因用家安裝施力過重令 PCB 變形導致接觸不良,「X570 AORUS MASTER」加入全包覆式不鏽鋼記憶體插槽設計,除了大幅強化 DIMM 插槽強度外,還能降低記憶體模組的電磁干擾,加上新一代 Ryzen 3000 系列的記憶體控制器相較上代大有改善,主機板官方規格支援最高 DDR4-4400+ OC,測試採用 Corsair Dominator Platinum RGB 4266Mhz CL19 8GB x 2 記憶體,稍為增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-4533 並完成負載測試,記憶體超頻能力令人滿意。





Turbo B-Clock 晶片



MEG X570 ACE



加入「IDT6V4」B-Clock 時脈產生器,能讓進階超頻玩家獨立調整 BCLK頻率,帶來全新線性範圍調節選項,提供100MHz至300MHz 的調整範圍,能仔細微調頻率搾出 CPU 最大超頻潛力。





Debug LED、DualBIOS



針對超頻玩家會在「裸機」的狀況下進行,並沒有機箱「Front-Panel」前置面板,主機板加入實體「START」開機鍵及「RESET」重新開機鍵,並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 Q-CODE 代碼,用家能得悉哪部份出現問題並進行故障排解。


X570 AORUS MASTERX570 AORUS MASTER



為防止因超頻設定錯誤、 BIOS 更新中斷、硬體毀損或病毒入侵導致 BIOS 損毀,GIGABYTE「X570 AORUS MASTER」擁有兩顆實體 BIOS ROM ,分為主 BIOS及備用 BIOS,當發生錯誤時系統會以備用 BIOS 啟動並為主 BIOS 進行修復,非常安全。



X570 AORUS MASTER



亦設有實用的電壓測量接點,能以萬用電錶量度並實時監察系統各部份的電壓值,包括 CPU vCore、 VPP_25V、 DRAM、SOC 及 PCHIO 等等的工作電壓,當超頻出現問題時能快速排解問題所在。





Ultra Durable 不鏽鋼 PCIe x16 接口



主機板提供 3 組 PCIe x16 擴充槽,當中 PCIEX16 及 PCIEX8 由 CPU LANES提供,可組成一組 PCIe 4.0 x16 或兩組 PCIe 4.0 x8 配置,而 PCIEX4 則由 X570 晶片組提供,提供 PCIe 4.0 x4 的速度。3 組繪圖卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡協同加速配置。另外,X570 亦提供一條 PCIe x1 插槽,方便用家使用視訊擷取卡及音效卡等週邊。



X570 AORUS MASTER



為應付高階繪圖卡身重量,全部加入不鏽鋼單件全包覆式強化設計及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x。



PCIe Slot Configurations



PCIEX16_1PCIEX16_2PCIEX1_1PCIEX16_3
x16x0x1x4
x8x8x1x4





一體式 I/O背板裝甲



I/O 背板方面,「X570 AORUS MASTER」加入了內嵌式 I/O 背板設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。



X570 AORUS MASTER



顯示輸出方面,因應「X570 AORUS MASTER」針對進階玩家市場,通常會安裝外置繪圖卡,故並未設有顯示輸出接口,即使採用有 IGP 的處理器亦無法輸出畫面。透過全新 AMD X570 系統晶片組提供 4 組 USB 3.1 Gen2 連接埠,支援最高 10Gbps 傳輸速度及 2 組 USB 3.1 Gen1 5Gbps 接頭,另外亦額外提供 1 組 USB 3.1 Gen 2 前置接口,連接性非常完善。



X570 AORUS MASTER





Wi-Fi 6 無線網絡模組



X570 AORUS MASTER



「X570 AORUS MASTER」搭載全新「AX200NGW」WiFi 6 無線網絡模組,支援全新 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度,非常誇張。同時具備 Bluetooth 5.0 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域中,帶來更高速、更遠傳輸距離的優勢。



X570 AORUS MASTER

▲隨底板附送 4dbi 高增益 Wi-Fi 接收天線





2.5G Realtek 電競網絡晶片



X570 AORUS MASTER



有線網絡連接方面,「X570 AORUS MASTER」採用 Realtek RTL8125 2.5G 網絡晶片,與標準 Gigabit Ethenet 相比,網絡性能提升高達 2.5倍,下載遊戲、傳輸文件更高速,帶來無與倫比的連接體驗。



X570 AORUS MASTER



同時透過 Intel i211AT Gigabit Ethernet PHY 網絡晶片,額外提供一組 RJ45 Gigabit 網絡連接埠,支援 Wake-On-LAN 、 PXE 功能,其先進的中斷處理有助低降 CPU 資源佔用率,支援 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受遊戲們推薦。





2 組 M.2 介面 + 8 個 SATA 3



X570 AORUS MASTER



主機板提供了 3 組 M.2 連接埠,其中 M2A_SOCKET 由 CPU LANES 提供,而 M2B_SOCKET 及 M2C_SOCKET 則由 X570 系統晶片提供,全部插槽皆支援 PCIe Gen 4 x 4 速度及 SATA 6Gbps 傳輸協定的 M.2 SSD 產品,最高傳輸速度可高達 64Gbps。



X570 AORUS MASTER



M2A_SOCKET 及 M2B_SOCKET 連接埠支援最長 M. Key 22110 規格,M2C_SOCKET 則支援最長 M. Key 2280,加入鋁金屬 M.2 SSD 散熱器設計,能滿足未來更多 PCIe 4.0 SSD 產品對散熱的需求。



X570 AORUS MASTER

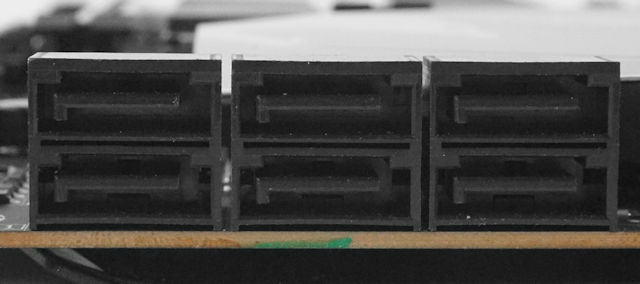

此外,主機板設有 6 組由 AMD X570 系統晶片組提供的 SATA 6Gbps 連接埠,支援以 RAID 0、RAID 1 及 RAID 10 模式運作。





Realtek ALC1220-VB 音效模組



X570 AORUS MASTER



「X570 AORUS MASTER」在音效用料上亦下了一番苦心,採用全新 Realtek ALC1220-VB 音效晶片,特別針對前置麥克風提供更高動範輸入範圍,令遊戲時通訊變得更清晰。支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 ( AEC ) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 ( SNR ) 音效輸出品質 ,VB 版本針對麥克風輸入作出提升,支援最高 110dB 前端及114dB 後端訊噪比的錄音品質。



X570 AORUS MASTERX570 AORUS MASTER



擁有獨立高精度 Clockgen 確保擁有超低抖動及防止溫度波動影響音效質素,配搭 WIMA 音響級電容及 Nichicon Fine Gold 音效電容,提升音效解析能力及聲音延展擴大效果,提供溫暖、自然無比的音質,以及為專業遊戲玩家帶來迫真音響效果。



X570 AORUS MASTER



搭載了具備 32-bit Hyperstream 架構的 ESS Hi-Fi Sabra ES9118Q DAC 晶片,提供專業級 125 dB 訊噪比 (SNR) 的 Hypertream 動態範圍,在訊號轉換過程中產生的雜音極少。同時提供 -112 dB 的總諧波失真加雜訊 (THD + N) 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出訊號,帶來超真實純淨的音訊。





支援 RGB FUSION 2.0 燈效



X570 AORUS MASTER



GIGABYTE「X570 AORUS MASTER」在 Back I/O Cover 及音效模組屏蔽上中加入 RGB LED 顆粒,運作時發出色彩斑斕的光效,同時支援 RGB FUSION 2.0 燈效同步技術,能與其他硬件及週邊裝置作出 RGB 效果同步,信仰十足。



X570 AORUS MASTER



此外,主機板提供了 2 組 RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A,同時提供 2 組 WS2812B 可定址 RGB 接口,支援 5V 3A 最多 15W 功率的 LED RGB 燈條,提供更豐富的 RGB 燈光模式,讓用家為系統佈置更豐富的 RGB 信仰燈光。



X570 AORUS MASTER





GIGABYTE X570 AORUS MASTER

售價︰待定

查詢︰SYNNEX HK (2347-2038)

Facebook 專頁︰https://www.facebook.com/AorusHK/



小編評語︰



「心思思」想轉會玩新一代 Ryzen X570 平台的你,不仿考慮全新 GIGABYTE「X570 AORUS MASTER」主機板,用上直出式 14 相 Infineon 全數位豪華級供電模組,提供高達 700A CPU 電流處理能力,即使搭載 Ryzen 9 3950X 16 核心處理器進行超頻亦沒有問題,加上匠心打造的一系列 VRM 散熱配套,追求高性能、高穩定性的玩家值得擁有這片「大師級」的主機板。
