B560 ITX 可以超 RAM 了 !!
MSI MPG B560I GAMING EDGE WIFI 評測
文: Angus Wong / 評測中心


香港居住環境細小,不少人獨愛組裝「機仔細細」的 ITX 電競主機,MSI 就推出全新 MPG B560I GAMING EDGE WIFI 主機板,搭載 6 + 2 相處理器供電模組、8 Layer PCB 設計及 Lighting Gen 4 M.2 SSD 接口,而且今代 Intel 將記憶體超頻功能下放至主流級的 B560 晶片組,支援高達 DDR4-5200 記憶體超頻能力,附連 Intel Wi-Fi 6E 及 2.5 GbE LAN,1500 蚊有找真係堅抵玩。



MSI MPG B560I GAMING EDGE WIFI 主機板



MSI MPG B560I GAMING EDGE WIFI

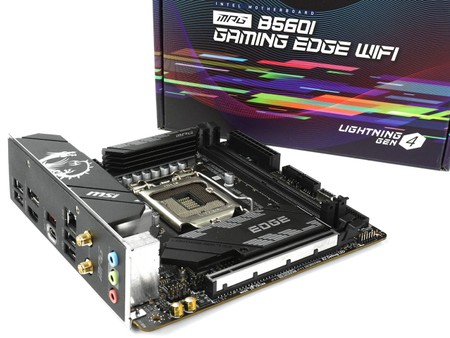

▲ MSI MPG B560I GAMING EDGE WIFI 主機板正面





MSI 推出全新 MPG B560I GAMING EDGE WIFI Mini-ITX 主機板,搭載 6 + 2 相 VRM 滿足 Intel 第 11 代 Core 系列處理器的供電需求,而且 Intel 終於將記憶體超頻功能下放至主流級的 B560 晶片組,配合 8 layer PCB 及 2oz 銅設計,支援高達 DDR4-5200 記憶體超頻能力,加上 PCIe Gen 4.0 M.2 SSD 插槽、Intel Wi-Fi 6E 及 2.5 GbE LAN 等高速連接性,以完善的功能性及高性價比作賣點,用來砌 ITX 電競機仔真的一流。



MSI MPG B560I GAMING EDGE WIFI

▲ Mini-ITX 規格





MSI MPG B560I GAMING EDGE WIFI 為標準 Mini-ITX Form Factor 的主機板,採用素灰色設計且沒有任何 RGB 燈效元素,走簡約樸素風格。而為加強產品整體的質感,在 I/O Cover、VRM 及 PCH Heatsink 上加入了陽極氧化噴砂設計,亦印上今代 MPG 系列主機板上常見的等化器向量圖案,並在鋁金屬 I/O Cover 上印有 MSI 招牌龍魂 LOGO,散發出低調的美。



MSI MPG B560I GAMING EDGE WIFI







Socket LGA 1200 接口



MSI MPG B560I GAMING EDGE WIFI

▲ Socket LGA 1200





全新 Intel B560 晶片組的主機板沿用 Intel Socket LGA 1200 處理器接口,支援最新第 11 代 Intel Core 桌上型處理器 Rocket Lake-S 系列,提供最多 8 核心、16 線程設計,加入 AVX -512 指令集、PCIe 4.0 傳輸介面、Intel Xe GPU 內置顯示晶片,亦相容現時 Comet Lake-S 架構的第 10 代 Intel Core 系列處理器。



第 11 代桌上型 Intel Core 處理器家族

處理器 製程核心/線程

L2

L3

基礎時脈最大渦輪時脈TDP不鎖倍頻IGPGPU時脈記憶體速度
Intel Core i9-11900KF14nm8/164MB16MB3.5GHz5.3GHz125W--DDR4-3200
Intel Core i9-11900K8/164MB16MB3.5GHz5.3GHz125WIntel Xe 32 UE1.35GHz
Intel Core i9-11900F8/164MB16MB2.5GHz5.2GHz65W---
Intel Core i9-119008/164MB16MB2.5GHz5.2GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i7-11700KF8/164MB16MB3.6GHz5.0GHz125W--
Intel Core i7-11700K8/164MB16MB3.6GHz5.0GHz125WIntel Xe 32 UE1.35GHz
Intel Core i7-11700F8/164MB16MB2.5GHz4.9GHz65W---
Intel Core i7-117008/164MB16MB2.5GHz4.9GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11600KF6/123MB12MB3.9GHz4.9GHz125W--
Intel Core i5-11600K6/123MB12MB3.9GHz4.9GHz125WIntel Xe 32 UE1.35GHz
Intel Core i5-116006/123MB12MB2.8GHz4.8GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-115006/123MB12MB2.7GHz4.6GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11400F6/123MB12MB2.6GHz4.4GHz65W---
Intel Core i5-114006/123MB12MB2.6GHz4.4GHz65W-Intel Xe 24 UE1.35GHz



雖然第 11 代 Intel Core 處理器仍然使用 14nm 製程,而且核心數量由第 10 代的最高 10 核心、20 線程降至最高 8 核心、16 線程設計,但是經過 Rocket Lake-S 對微架構作出改良後,IPC 獲得最高 19% 的提升,原生記憶體速度提升到 DDR4-3200,CPU PCIe Lanes 增加至 20 條,並新增支援 PCIe 4.0 傳輸規格及 AVX -512 指令集。Non-F 型號升級至 Intel Xe Graphics 繪圖核心並新增 AV1 硬體解碼器等等。







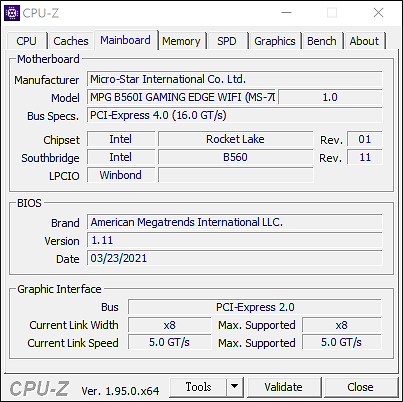

Intel B560 系統晶片



MSI MPG B560I GAMING EDGE WIFI

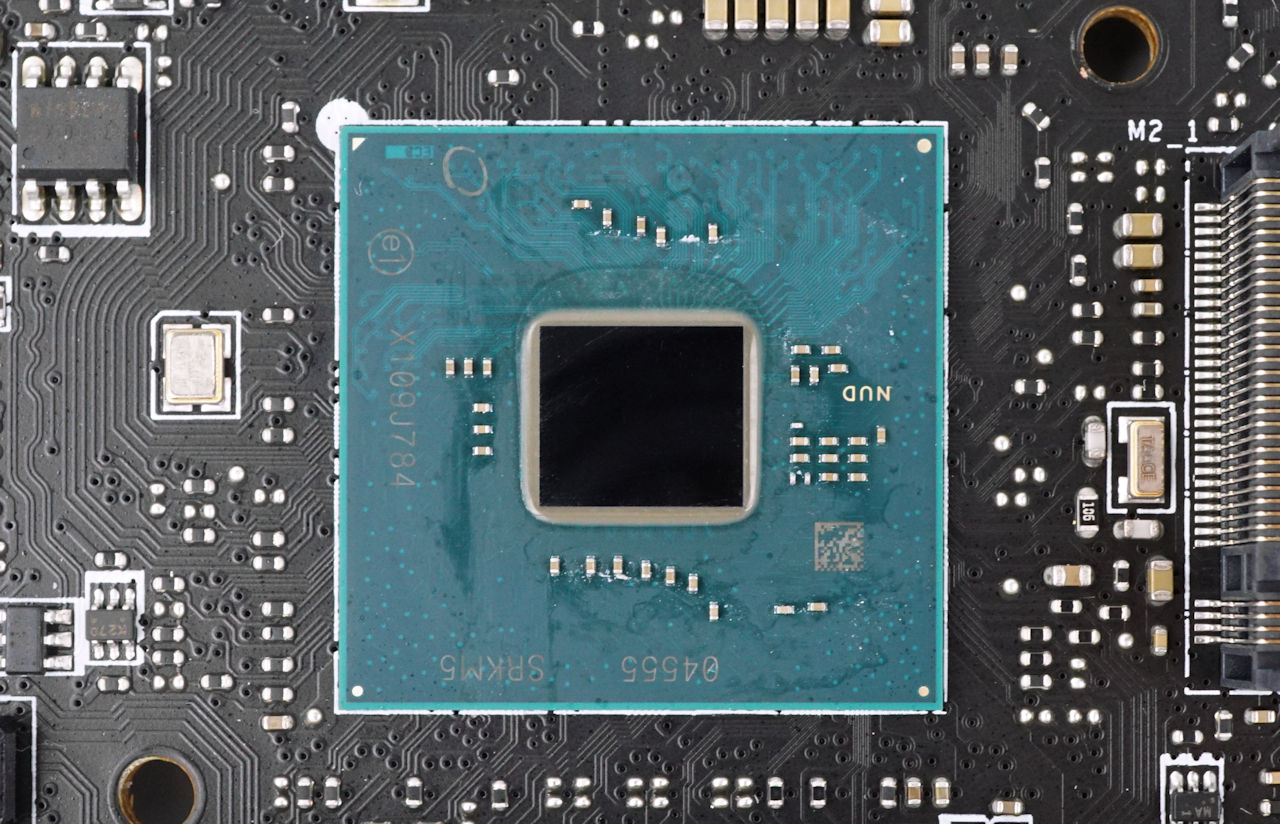

▲ Intel B560 系統晶片





Intel Z590、H570、B560 及 H510 晶片組規格對比

晶片組Z590H570B560H510
代號Rocket LakeRocket LakeRocket LakeRocket Lake
匯流排速度8GT/s8GT/s8GT/s8GT/s
支援處理器超頻YesNoNoNo
支援的顯示器數量3332
每個通道的 DIMM 數量2221
記憶體通道2222
支援記憶體超頻
PCIe 版本PCIe 3.0PCIe 3.0PCIe 3.0PCIe 3.0
PCIe 線道數量上限2420126
處理器 PCIe 配置支援

1x16+1x4

2x8+1x4

1x8+3x4

1x16+1x41x161x16
USB 連接埠總數14141210
USB 3.2 Gen 2x2322-
USB 3.2 Gen 2x11044-
USB 3.2 Gen 1x110864
USB 2.014141210
CNVio 整合式無線網路AX201AX201AX201AX201
SATA 6.0 Gb/s 接口數量上限6664
RAID 配置0,1,5,100,1,5,10不支援不支援
DMI 3.0 通道數x8x8x4x4
最大 HSIO 通道數30302414
支援 Intel Optane 記憶體
支援 Intel 快速儲存技術



全新 Intel 500 系列晶片組新增原生支援 USB3.2 Gen 2x2 20Gbps 連接埠,另外將記憶體超頻功能下放至 H570 及 B560 晶片組,終於不用再為了搭配「快 RAM」而被迫採用高階的 Z 系列晶片組主機板。但是對比 Z590 及 H570 晶片組提供 DMI 3.0 x 8 通道,B560 晶片組仍舊沿用 DMI 3.0 x 4 配置,故擴充連接性會較為遜色,但這個缺點在 ITX 主機板上卻不明顯,因為本來就會因為 PCB 空間所限而無法放置太多的擴充接口。







支援 DDR4-5200 OC



MSI MPG B560I GAMING EDGE WIFI

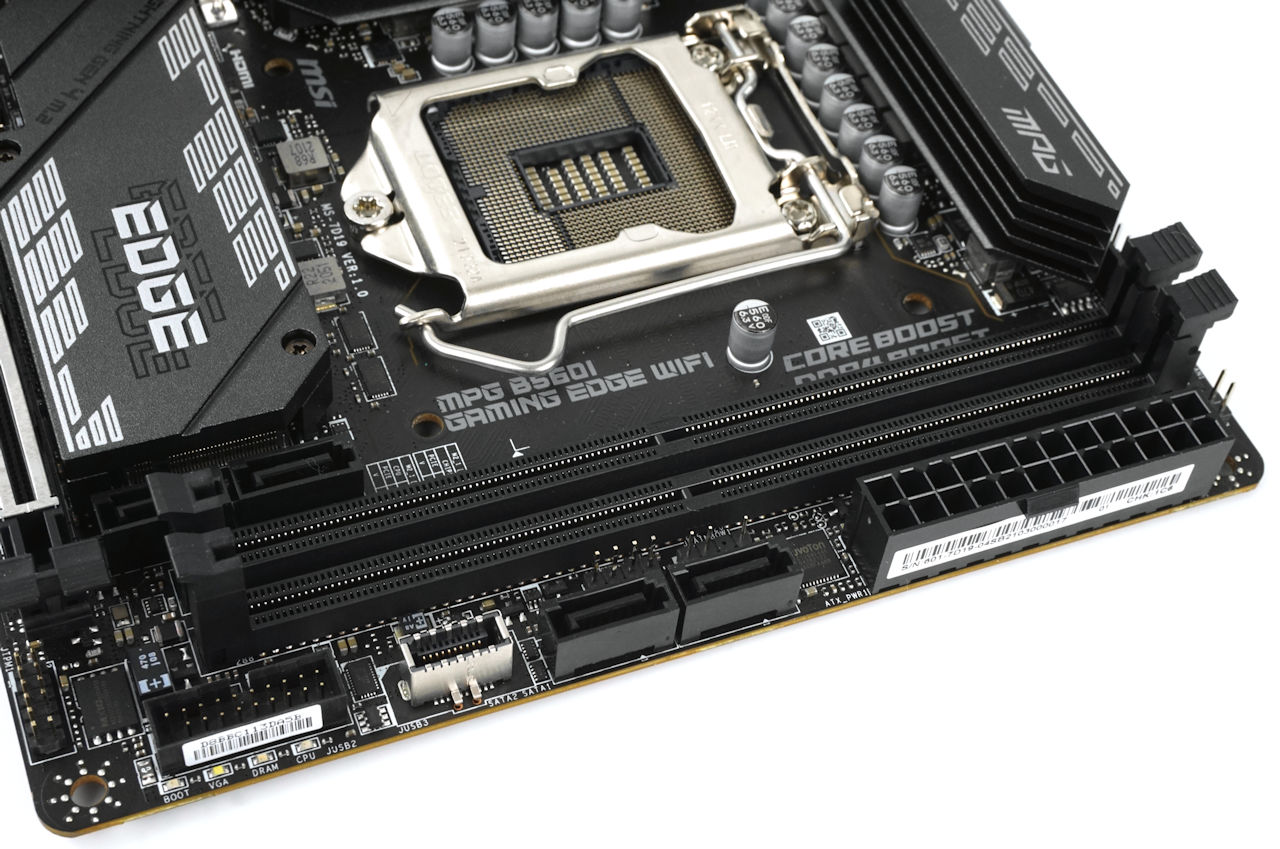

MSI MPG B560I GAMING EDGE WIFI 作為 Mini-ITX Form Factor 主機板,理所當然地只配置了 2 組 DDR4 DIMM 插槽,最高可支援 64GB 記憶體容量。主機板採用 2oz 銅厚度的 8 Layer PCB 打造,配合完全隔離的 DDR4 線路設計,而且 1 DIMM Per Channel 的架構能將殘線干擾的問題降至最低,再加上 ITX 主機板因內部走線較短會有較佳的電氣性,大幅提升主機板的記憶體超頻能力,甚至能夠與高階板匹敵。



MSI MPG B560I GAMING EDGE WIFIMSI MPG B560I GAMING EDGE WIFI



更不能忽略的是,第 11 代 Intel Core 系列處理器在 IPC 方面擁有相當大幅度的提升,記憶體超頻能力亦連帶進步了不少,MSI MPG B560I GAMING EDGE WIFI 就宣稱最高支援 DDR4-5200 記憶體超頻時脈。筆者就採用了 Intel Core i9-11900K 處理器配合 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體,在手動增加工作電壓及放鬆 CL 值後成功超頻至 DDR4-5333 並完成負載測試,記憶體超頻能力以中階電競主機板來說已經非常可以。







6 + 2 相 DrMOS 供電設計



MSI MPG B560I GAMING EDGE WIFI

▲ VRM 共有 9 組電感及 DrMOS 晶片





供電設計方面,MSI MPG B560I GAMING EDGE WIFI 採用了 8 相 DrMOS 直出式數位供電模組,當中 6 相 負責 CPU vCore 供電,而另外 2 相則負責 VCCGT 內置顯示核心供電。不過數一數 VRM 模組位置的電感及 MOSFET 數量就會發現合共有 9 相供電,而多出的一相其實是負責對 VCCSA 進行供電,並不計算在 CPU 的供電部分。



MSI MPG B560I GAMING EDGE WIFI

▲ RICHTEK RT3609BE PWM 控制器





搭載了 RICHTEK RT3609BE PWM 控制器,整合了 6 相 CORE VR 控制器及 2 相 AXG VR 控制器,故以 6 + 2 的直出模式運作,沒有用上任何的 Doubler 晶片,而剩下的 1 相 VCCSA 供電則用上一顆 RT3651EF 進行控制。MOSFET 方面全部 9 相供電都採用了 ON Semiconductor 的 FDMF3035 Dr.Mos 晶片,單相能夠提供最高 50A 持續電流處理能力,整個 VRM 能夠提供最高 400A CPU 電流負載,滿足第 11 代 Intel Core 處理器的用電需求。



MSI MPG B560I GAMING EDGE WIFI

▲ ON Semiconductor FDMF3035 DrMOS 晶片



MSI MPG B560I GAMING EDGE WIFI

▲ 封閉式金屬電感



MSI MPG B560I GAMING EDGE WIFI

▲ 日系固態電容



MSI MPG B560I GAMING EDGE WIFI

▲ 單個 8-pin CPU 電源接頭







金屬 I/O Cover VRM 散熱器



MSI MPG B560I GAMING EDGE WIFI

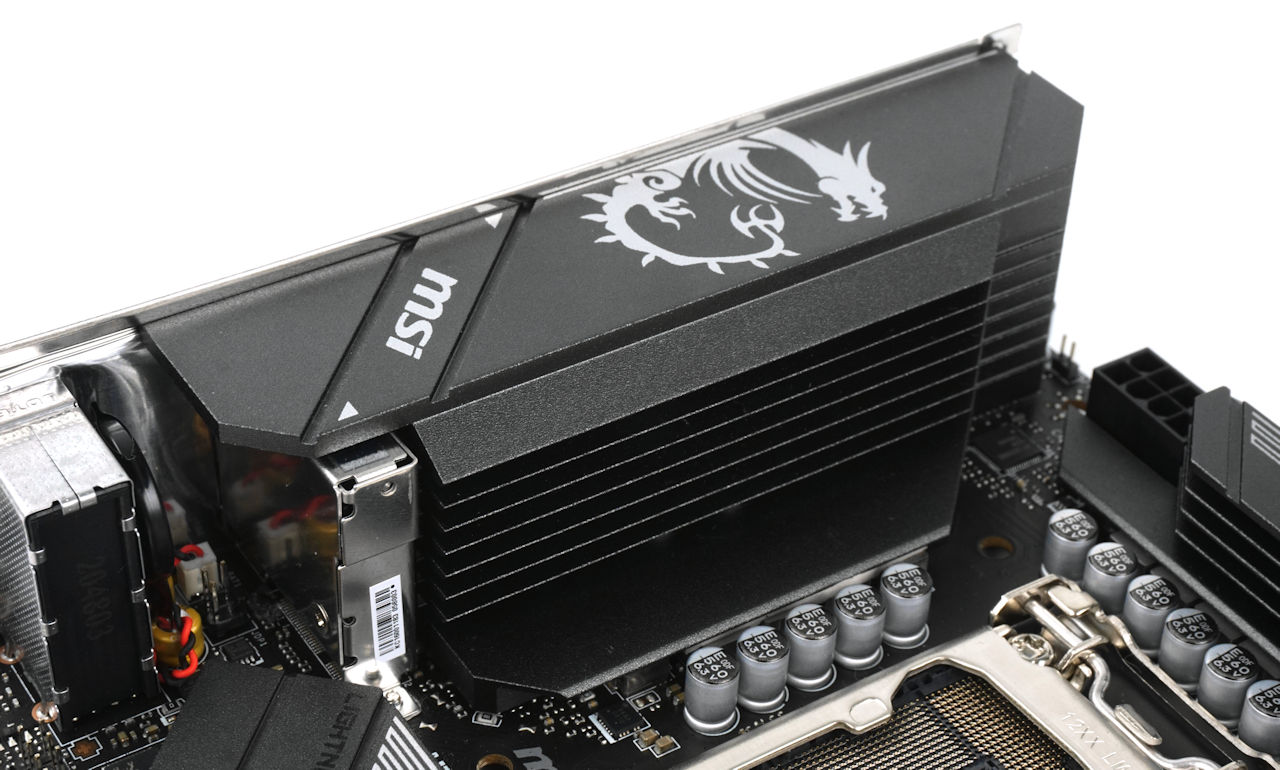

▲ I/O Cover VRM 散熱器





MSI MPG B560I GAMING EDGE WIFI 一改過往以塑膠打造的 I/O Cover,將 VRM 散熱器與 I/O Cover 結合成 I/O Cover VRM 金屬散熱器,提供更龐大的熱容量及散熱表面積,搭載高性能 7 W/mk 導熱貼,將 DrMOS 晶片的熱力快速傳導至散熱器上,再依靠機箱內的風流將廢熱帶走,確保 VRM 模組在高負載下仍能保持穩定不過熱。



MSI MPG B560I GAMING EDGE WIFI

▲ 另外一組 VRM 散熱器







具備 EZ Debug LED



MSI MPG B560I GAMING EDGE WIFI

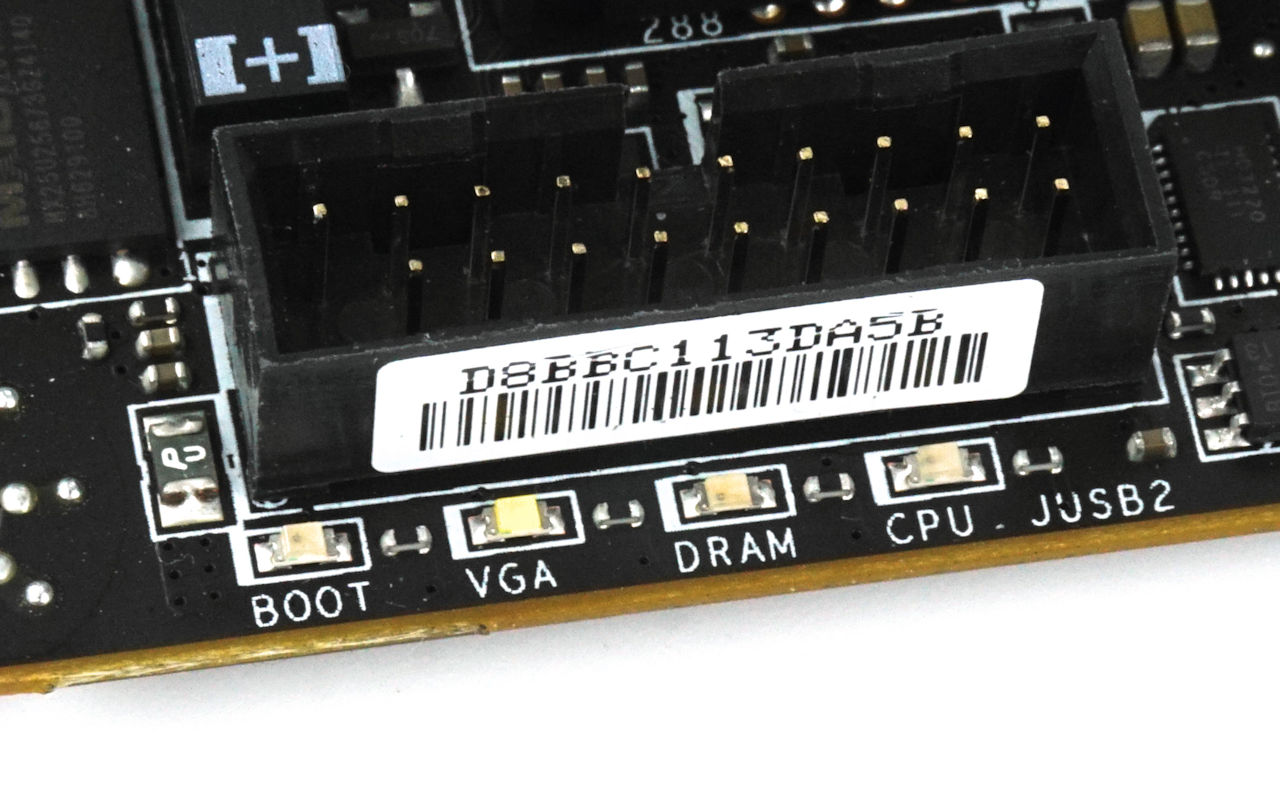

▲ 設有 EZ Debug LED





設有 EZ Debug LED,在開機時會亮起當前系統 POST 階段相應的 LED 燈粒,在系統無法正常啟動時用家就能根據亮著的 Debug LED 得悉問題的概括所在並進行故障排解。







Lighting Gen 4 PCIe x 16 插槽



MSI MPG B560I GAMING EDGE WIFI

▲ 具備 1 組 Lighting Gen 4 PCIe x 16 插槽





主機板透過 CPU LANES 提供唯一一組 PCIe x16 繪圖卡接口,支援 PCIe 4.0 x16 傳輸規格,為應付高階繪圖卡身重量,加入了「 MSI Steel Armor 」全包覆式不鏽鋼加固插槽,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x,接口外觀亦變得更高貴。







2 組 M.2 介面 + 4 個 SATA 3



MSI MPG B560I GAMING EDGE WIFI

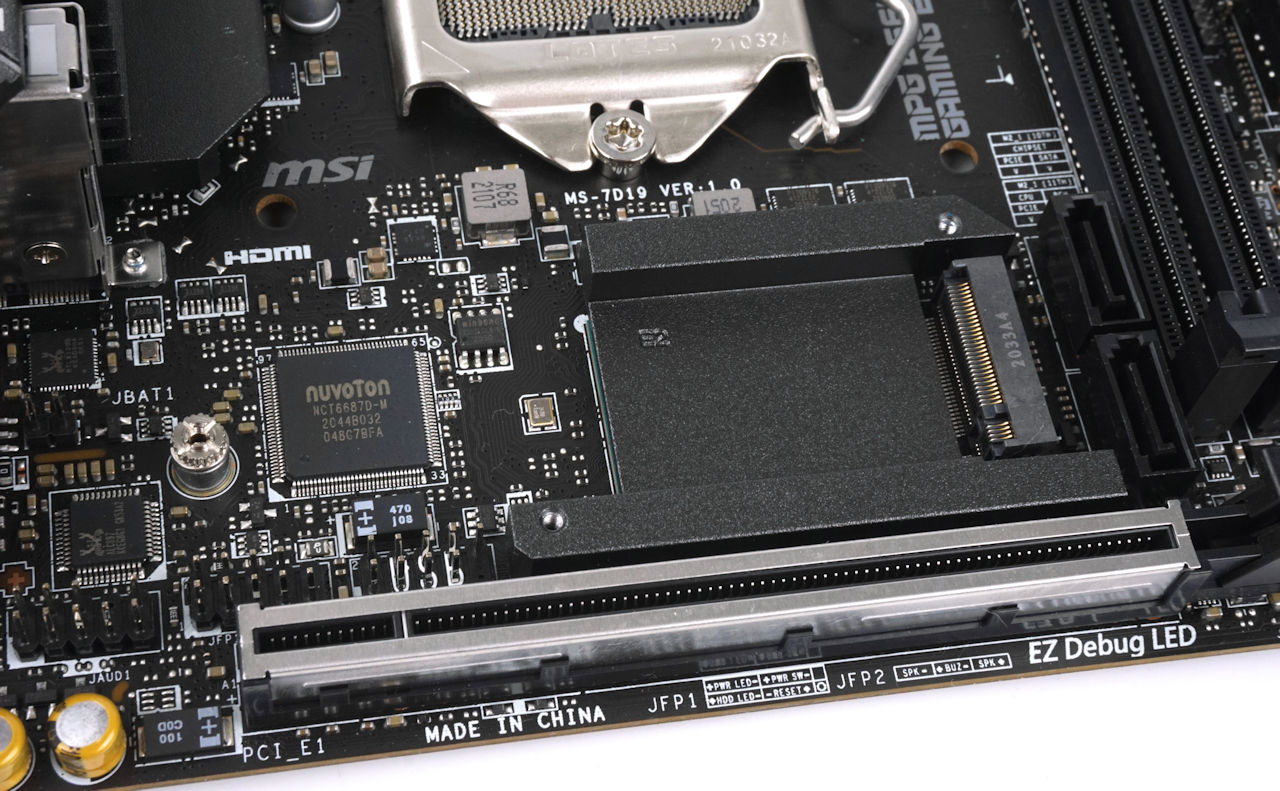

▲ 正面設有一組 LIGHTNING GEN 4 M.2 插槽



MSI MPG B560I GAMING EDGE WIFI

▲ M.2 SHIELD FROZR 散熱片





MSI MPG B560I GAMING EDGE WIFI 具備 2 組 M.2 SSD 連接埠,其中一組位於主機板正面,如用家搭載 11 代 Intel Core 系列處理器就會由 CPU LANES 提供,支援 PCIe Gen 4 x 4、64Gbps 速度規格,而如果搭載的是上代 10th Gen Intel Core 處理器,則會改由 B560 晶片組提供線路,支援 PCIe Gen 3 x 4 及 SATA 6Gbps 速度規格,設有 M.2 SHIELD FROZR 散熱裝甲,滿足高速 Gen 4 SSD 對散熱的需要。



MSI MPG B560I GAMING EDGE WIFI

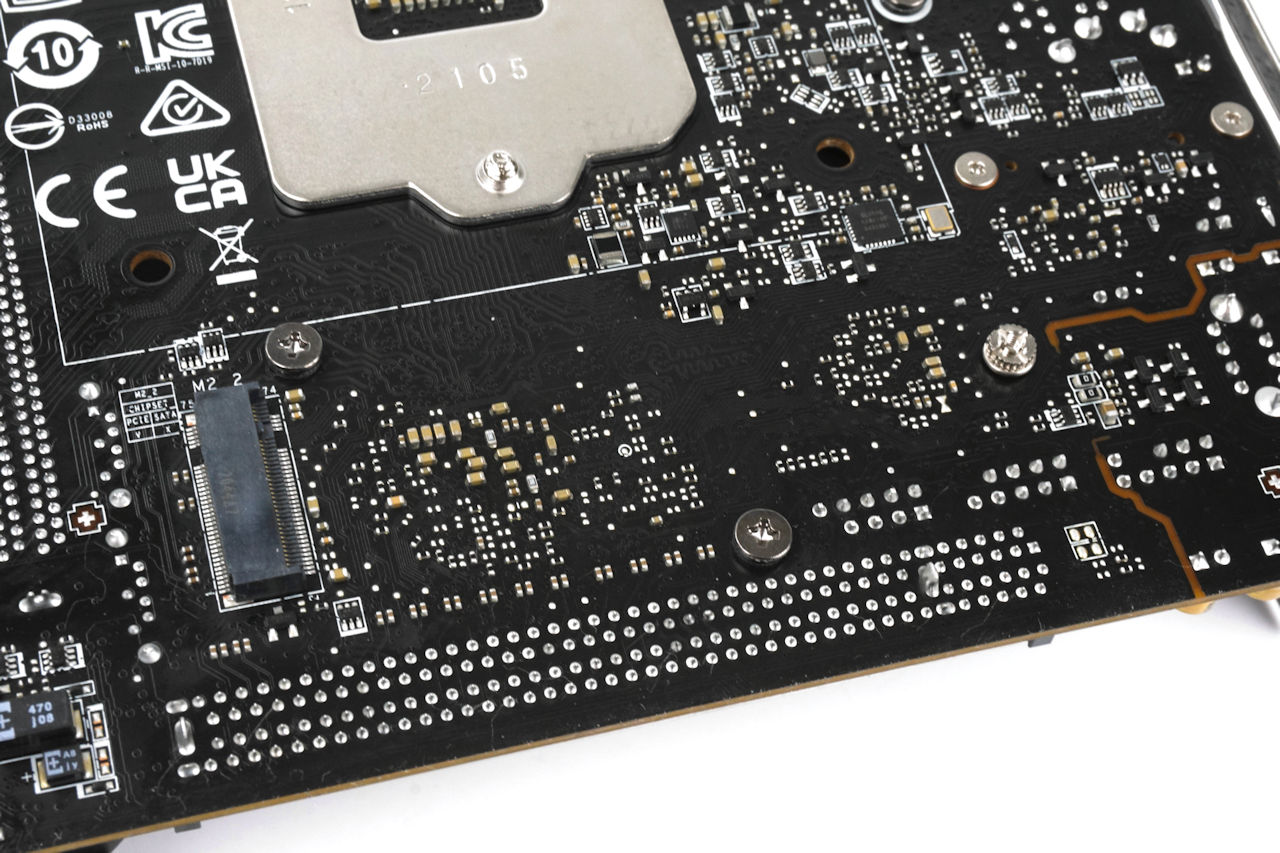

▲ 背面還有一組 PCIe 3.0 x 4 M.2 插槽





而主機板背面亦設有一組由 B560 PCIe LANE 提供的 M.2 SSD 插槽,支援最高 PCIe Gen 3 x 4 速度規格,最高傳輸速度為 32Gbps,不過受礙於背板與機箱之間的空間有限,並未能夠提供散熱片設計,建議選配一些較為入門級的 NVMe SSD 產品。



MSI MPG B560I GAMING EDGE WIFI

▲ 4 組 SATA 6Gbps 連接埠





此外,主機板還設有 4 組由 Intel B560 系統晶片組提供的 SATA 6Gbps 連接埠,以主流級 ITX 主機板來說儲存裝置擴充性能算是合格。







Pre-Install I/O Shield



從上代開始,MSI 絕大部分主流級以上級數的主機板都設有 Pre-Install I/O Shield 設計,MPG B560I GAMING EDGE WIFI 亦不例外,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。



MSI MPG B560I GAMING EDGE WIFI

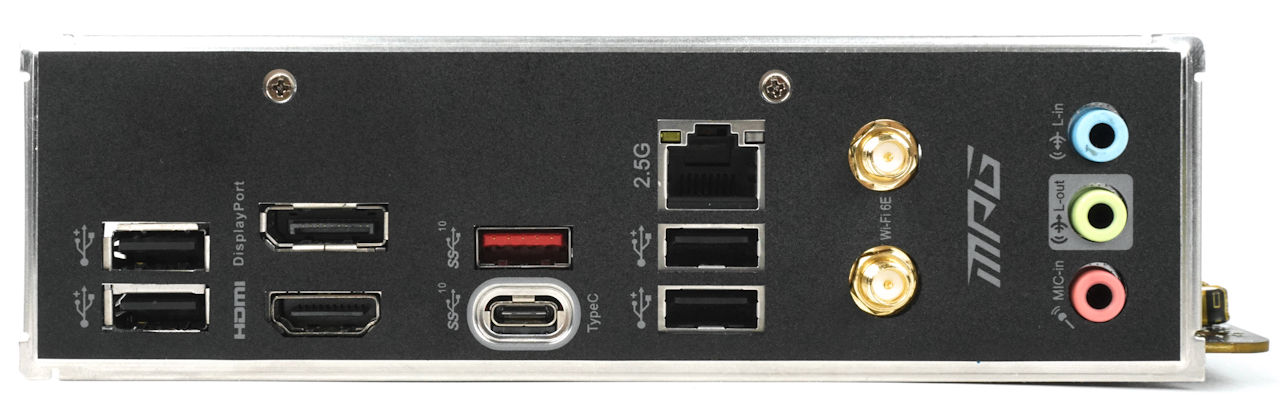

顯示輸出方面,主機板設有 HDMI 及 DisplayPort 接口各一,搭載第 11 代 Intel Core 處理器便能分別支援 HDMI 2.0 - 4K@60Hz 及 DP1.4 - 5120 x 3200 @ 60Hz 顯示輸出。而搭配 10 代 Intel Core 則分別降規至 HDMI 1.4 - 4K@30Hz 及 DP1.4、4096 x 2304 @ 60Hz。



MSI MPG B560I GAMING EDGE WIFI

▲ 前置 USB 3.2 Gen 1x1 Type-A 接口 x 2、Type-C 接口 x 1





MSI MPG B560I GAMING EDGE WIFI 在 Back I/O 提供了 4 組 USB 2.0 接口及 USB 3.2 Gen 2x1 10Gbps Type-A 和 Type-C 接口各一組。並設有 3 組前置 USB 3.2 Gen 1x1 5Gbps 接口,其中兩組是 Type-A、一組是 Type-C 接口,筆者認為後置面板的 USB 數量稍有不足,有較多週邊裝置的用家可能要搭配 USB Hubs 使用。







Realtek RTL8125B 2.5G LAN



MSI MPG B560I GAMING EDGE WIFI

▲ 搭載 Realtek RTL8125B 2.5G 網絡晶片





有線網絡方面,MSI MPG B560I GAMING EDGE WIFI 設有一組 2.5G LAN 接口,由 1 顆 Realtek RTL8125B 2.5G 網絡晶片提供,支援最高 2,500 Mbps 網絡傳輸速度。雖然以單一線路提供超過 1Gbps 速度的光纖寬頻服務仍未普及,但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。







INTEL Wi-Fi 6E 無線網絡模組



MSI MPG B560I GAMING EDGE WIFI

▲ Intel Wi-Fi 6E AX210 無線網絡模組





MSI MPG B560I GAMING EDGE WIFI 就搭載了全新 Intel Wi-Fi 6E AX210 模組,支援 802.11ax Wi-Fi 6E 標準,在沿有的 2.4GHz、5GHz 以外新增一組 6Ghz 頻段的接收能力,近距離傳輸的速度更高、延遲更低,最高無線連接速度可高達 3Gbps,同時支援 Bluetooth 5.2 藍牙版本,提供更低延時的週邊連接功能。



MSI MPG B560I GAMING EDGE WIFI

▲ 附連兩支可拆式天線







Realtek ALC897 7.1 聲道音效模組



MSI MPG B560I GAMING EDGE WIFI

▲ Realtek ALC897 Codec



MSI MPG B560I GAMING EDGE WIFI

▲ 高品質音效電容





音效方面,主機板搭載了 7.1 聲道音效模組,採用了 Realtek ALC897 Codec 晶片,具備高達 110dB SNR 音效輸出(DAC) 品質 及 90dB SNR 錄音 (ADC) 品質,配搭高品質音效電容,以中階的主流級主機板來說已算是符合定位的用料選項,但筆者認為如果能用回常見的 ALC1200 Codec 整體觀感會更佳,





MSI MPG B560I GAMING EDGE WIFI 主機板

售價︰HK$1,479

查詢︰Felton Distribution (2273-8393)



小編評語:



今代 Intel 終於將記憶體超頻功能下放至 H570 及 B560 晶片組,變相一般用家如果只是想搭配「快 RAM」使用而不太考慮 CPU 超頻的部分的話,其實 B560 晶片組的主機板會擁有較高的性價比,就好像今次為大家介紹的 MSI MPG B560I GAMING EDGE WIFI,搭載了 6 + 2 相處理器供電模組、Lighting Gen 4 M.2 SSD 接口、Intel Wi-Fi 6E 及 2.5 GbE LAN,1500 蚊有找的價位已經「交足功課」,想砌部電競 Mini-PC 的玩家不容錯過。
