MSI MAG B650M MORTAR WIFI 主機板

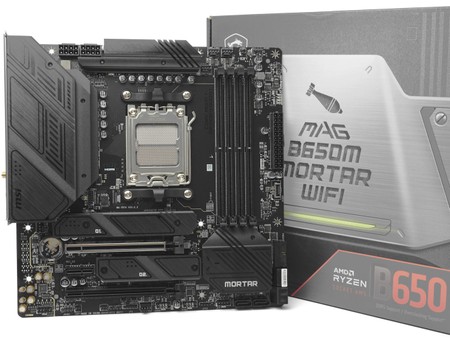

▲ MSI MAG B650M MORTAR WIFI 主機板

MSI 全新推出 MAG B650M MORTAR WIFI 主機板，具備 12 + 2 + 1 相 80A SPS 數位供電設計，搭配 2 組大型鋁擠 VRM 散熱器，足夠應付 Ryzen 7000 處理器平台使用，支援 PCIe 4.0 傳輸介面、2 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、WiFi 6E 無線網絡模組，提供基本充足的主機板連接和擴充功能，十分合適有意組裝高性價比 Ryzen 7000 平台的用家。

MSI MAG B650M MORTAR WIFI 主機板採用 M-ATX Form Factor 設計，尺寸為 24.4cm x 24.4cm，採用黑色 PCB 搭配黑色的金屬散熱器，所有金屬散熱器表面皆採用拉絲紋表面處理，軍事硬派般的風格令產品更具穩固可靠的形象，整體外觀設計相當低調。

支援 Ryzen 7000 處理器、全新 Socket AM5

最新 Zen 4 架構的 Ryzen 7000 處理器採用全新 LGA 1718 封裝介面，新一代 AM5 主機板由以往的 Socket AM4  PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 7000 Processor Family (Zen 4 architecture)

 Zen 4 架構的 Ryzen 7000 處理器採用全新的 5nm Zen 4 Core 和 6nm I/O Die，核心數目不變情況下突破核心頻率至 5.0GHz 以上，對比上代 Zen 3 架構 IPC 性能提升達 13%，並新增支援 AVX-512 指令集、DDR5 記憶體、PCIe 5.0，以及 RDNA 2 核心的 iGPU 內置顯示。

全新 AMD B650 系統晶片

▲ AMD B650 系統晶片

全新 AMD B650 晶片組為 AMD Socket AM5 主機板的中階定位規格，B650 主機板被規範提供至少 1 組 PCIe 4.0 插槽和 1 組 PCIe 4.0 NVMe SSD 儲存裝置 (可選升級至 PCIe 5.0)，而 B650E 主機板則需要提供至少 1 組 PCIe 5.0 插槽和 1 組  PCIe 5.0 NVMe SSD 儲存裝置，並支援支援 CPU 和記憶體超頻解鎖。相比 X670E / X670 主機板採用 2 組 IOD 晶片，B650E / B650 僅採用 1 組 IOD 晶片，因此晶片組 PCIe 通道數量將減少一半以上，雖然主機板連接性和擴充性有所限制，但好處是廠商可選擇等級較低的主機板層數用料、中繼器晶片及插槽用料等，可為入門或中階等級需求的用家，提供相對較便宜實惠售價的主機板。

▲ PCH 散熱器

由於 B650 晶片組採用全新製程的晶片，運作時的發熱量並不高，採用被動式散熱器便可解決散熱問題，以提供完全寧靜的工作表現。

全新 B650E / B650 晶片組具備 8x PCIe 4.0 Lanes 和 4x PCIe 3.0 Lanes，可提供 2 組 PCIe 4.0 x4 介面和 1 組 PCIe 3.0 x4 或 4 組 SATA 6bps 介面。另外，可提供最多 1 組 USB 20Gbps 介面、4 組 USB 10Gbps 介面 和 6 組 USB 480Mbps 介面，晶片組規格為中規中距，可滿足入門至中階用家的需求。

AMD 600 Series Chipset Family

支援最高 DDR5-6400+ OC

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，MSI MAG B650M MORTAR WIFI 主機板設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB，支援 XMP 和 EXPO 記憶體超頻設定檔。記憶體速度方面，主機板官方規格表示支援最高 DDR5-6400+ OC 速度 (1DPC 1R)。

測試採用 Ryzen 9 7950X CPU 和 G.Skill Trident Z5 Neo DDR5-6000 32GB (F5-6000J3038F16GX2-TZ5N) 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-6000 CL30，記憶體超頻能力十分不錯。

12 + 2 + 1 組 80A SPS 供電模組

▲ 採用 12 + 2 + 1 組 80A SPS 供電模組

VRM 供電模組方面，MSI MAG B650M MORTAR WIFI 主機板採用 15 組數位供電設計，其中 12 組為 CPU vCore 供電、2 組為 SOC 供電、1 組為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

▲ MP2857 PWM 控制器

▲ MP87670 80A SPS 晶片

MSI MAG B650M MORTAR WIFI 主機板採用 MPS MP2857 PWM 控制器，並以 12 (6x2) + 2 相並聯配置運作，驅動 12 相 CPU vCore 供電和 2 相 SOC 供電，配搭 14 組 MPS MP87670 80A SPS DrMOS 晶片，vCore 部分總輸出可達 960A 電流負載，足夠應付 Ryzen 7000 全系列 CPU 的供電需求。

▲ MxL7630S MOSFET 晶片

全新的 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，並配搭 1 組 MaxLinear MxL7630S 整合式 MOSFET 晶片。

▲ 金屬合金功率電感、低電阻固態電容

採用金屬合金功率電感搭配低電阻固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

▲ ATX 8+8-pin CPU 供電插槽

MSI MAG B650M MORTAR WIFI 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足 AMD Ryzen 7000 系列 CPU 電源功耗需求。

大型鋁擠鰭片散熱器

▲ 大型鋁擠鰭片散熱器

MSI MAG B650M MORTAR WIFI 主機板採用 2 組大型鋁擠散熱器，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，以增加更多散熱面積來提升散熱效果，更搭載了高性能 7 W/mk 導熱貼以加強傳熱性能，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

Lightning Gen 4 插槽、PCIe Steel Armor 插槽

▲ 提供 2 組 PCIe x16 插槽

MSI MAG B650M MORTAR WIFI 主機板提供了 2 組 PCIe x16 插槽，上方的 PCI_E1 插槽支援最高 PCIe 4.0 x16，並由 CPU Lanes 提供，下方的 PCI_E2 插槽支援最高 PCIe 4.0 x4，並由 B650 晶片組提供。另外亦透過 B650 晶片組提供 1 組 PCIe 3.0 x1 插槽。

▲ 採用 PCIe Steel Armor 金屬外殼加固插槽

上方的 PCI_E1 插槽採用 PCIe Steel Armor 金屬外殼加固插槽，可增強插槽的承托力。

PCIe 插槽配置

2 組 M.2 SSD 介面、4 組 SATA 3 介面

▲ 提供 2 組 M.2 SSD 介面配置

MSI MAG B650M MORTAR WIFI 主機板提供 2 組 M.2 SSD 介面配置，CPU 插槽下方的 M2_1 插槽和PCI_E1 插槽下方的 M2_2 插槽皆支援最高 PCIe 4.0 x4，並由 CPU LANES 提供。

為滿足高速 M.2 SSD 產品的散熱需求，所有插槽皆具備單面導熱貼的金屬散熱器，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

主機板 M.2 插槽皆具備 EZ M.2 Clip，可以免螺絲方式固定 M.2 SSD，十分實用。

M.2 SSD 插槽配置

▲ 提供 6 組 SATA 6Gbps 連接埠

此外，主機板提供了 6 個 SATA 6Gbps 接口，其中 4 組透過 B650 系統晶片提供，另外 2 組透過 ASMedia ASM1061 晶片提供，整體儲存裝置數量基本充足，可滿足中階用家需求。

Pre-Installed I/O Shield、8 組 USB 接口、HDMI / DisplayPort 輸出

MSI MAG B650M MORTAR WIFI 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

MAG B650M MORTAR WIFI 主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口，前者支援最高 4096x2160@60 Hz 解析度，後者支援最高 7680x4320@60Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外亦提供 4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、3 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 1 組 USB 3.2 Gen2x2 20Gbps Type-C 接口，整體 USB 數目十分充足。

另外主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口。

BIOS Flashback 按鈕

MSI MAG B650M MORTAR WIFI 主機板設有 BIOS Flashback 按鈕，在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

Realtek 2.5G 網絡模組

▲ RTL8125BG 2.5G 網絡晶片

有線網絡方面，MSI MAG B650M MORTAR WIFI 主機板採用 Realtek RTL8125BG 2.5G 網絡晶片提供，支援最高 2,500 Mbps 網絡傳輸速度。雖然以單一線路提供超過 1Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。

AMD Wi-Fi 6E 無線網絡模組

▲ MediaTek Wi-Fi 6E Wi-Fi Card

無線網絡方面，MSI MAG B650M MORTAR WIFI 主機板採用 MediaTek MT7922A22M Wi-Fi 6E 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

AUDIO BOOST 5、Realtek ALC4080 音效晶片

▲ ALC4080 音效晶片

音效方面，MSI MAG B650M MORTAR WIFI 主機板具備 AUDIO BOOST 5 音效模組，採用 Realtek ALC4080 音效晶片，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、音效格式最高為 32-bit / 192KHz，具備左右聲道的線路隔離設計，並提供自動偵測耳機抗阻功能，搭配使 Nichicon Fine Gold 音效處理電容，提供迫真音響效果。

Mystic Light RGB 燈效支援

為滿足用家需求，MSI MAG B650M MORTAR WIFI 主機板亦提供了 2 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 2 組 3-pin 可編程 RGB 接口，輸出為 5V 3A 15W，並支援 Mystic Light RGB 控制，讓用家為系統佈置更豐富的 RGB 燈效。此外，更設有 1 組 EZ LED 指示燈控制，可以實體控制開關主機板的燈效。

主機板 BIOS 介面

AMD EXPO 設定

MSI 獨家 TDP 快速設定

MSI 為 AM5 主機板 BIOS 新增了 Config TDP 的功能選項，用家可為 Ryzen 7000 CPU 快速設定 TDP 功耗限制，不同的 TDP 功枆選項將會自動調整 Ryzen CPU 的 PPT、TDC、EDC 數值，以滿足用家對於不同的耗電、散熱、温度等控制的需求，預設為 Auto 選項。目前 MSI MAG B650M MORTAR WIFI 主機板 BIOS E7D76AMS.A10 版本將應用此設定功能。

測試平台：

AMD Ryzen 9 7950X 處理器

VALKYRIE C360 IP 一體式水冷

MSI MAG B650M MORTAR WIFI 主機板

G.Skill Trident Z5 Neo DDR5-6000 32GB (16GB x2) 記憶體

Windows 11 Pro Version 21H2

Ryzen 9 7950X MSI MAG B650M MORTAR WIFI 主機板 (Config TDP)

在快速 TDP 功耗限制功能下，170W TDP 與預設 Auto 的表現差不多，125W TDP 和 105W TDP 的 CPU 温度分別下降至 70.4 °C 和 64.3 °C 而多核性能大約下降了 3% ~ 6%；95W TDP 與 105W TDP 的 CPU 温度表現差不多但多核性能大約下降了 9%；65W TDP  的 CPU 温度下降至 60.3 °C 而多核性能大幅度下降約 20%。

MSI 獨家 PBO 調整設定

MSI 為 AM5 主機板 BIOS 新增了更多 PBO 調整設定的功能選項，其中 Set Thermal Point 選項為 CPU 温度限制的 PBO 超頻，可提供更低的 CPU 温度同時亦不會損失太多多核性能。目前 MSI MAG B650M MORTAR WIFI 主機板 BIOS E7D76AMS.A10 版本將應用此設定功能。

Ryzen 9 7950X MSI MAG B650M MORTAR WIFI 主機板 (PBO)

由於今代 Ryzen 7000 PBO 超頻的調整過於保守，在使用不同等級的散熱器都好，在高負載運行下 CPU 温度很容易碰到 90°C，甚至是 95 °C 温度牆。MSI 提供獨家 CPU 温度限制的 PBO 超頻的調整選項，可提供更低的 CPU 温度同時亦不會損失太多多核性能。經過實際跑分測試後，無論是 Set Thermal Point 65 / 75 / 85 的選項，同樣可獲得高性價比的温度和性能取向，而且選擇温度牆更低的選項可適應散熱性能較弱的散熱器，例如 240 水冷或 12 CM 雙塔風冷等。

MSI MAG B650M MORTAR WIFI 主機板

售價︰HK$1,799

查詢︰Hornington (3626-9898) / Felton (2273-8393)

平平評語：

MSI 全新推出 MAG B650M MORTAR WIFI 主機板，具備不俗的供電設計和 VRM 散熱器用料，足夠應付 Ryzen 7000 全系列處理器平台使用，雖然沒有支援最新的 PCIe 5.0 傳輸介面，但卻提供 2 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、WiFi 6E 無線網絡模組等主機板連接和擴充功能，在  B650 MATX 平價中階定位中相當充足全面，可滿足大部分入門至中階用家的需求，加上主機板售價僅千八大元有找，搭配 R9 7950X CPU 可組裝高性價比電腦平台。
