GIGABYTE B650M AORUS ELITE AX 主機板

GIGABYTE 推出 B650M AORUS ELITE AX 主機板，採用 12 + 2 + 1 相 60A 數位供電設計，配搭金屬鋁擠散熱器，最高 DDR5-6666+ OC，支援支援 PCIe 4.0 傳輸介面、兩組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、Wi-Fi 6E 無線網絡模組，並具備 12 組 USB 接口，提供充足的擴充及連接性能，可滿足大部分中階用家的需要。

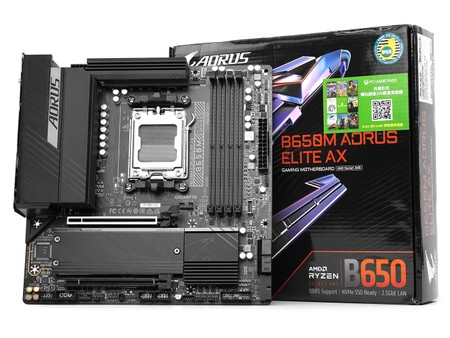

GIGABYTE B650M AORUS ELITE AX 主機板採用 M-ATX Form Factor 設計，尺寸為 24.4cm x 24.4cm，採用 8 層 2oz Copper PCB，以黑色 PCB 配搭黑色金屬散熱器，散熱器部分表面採用髮絲紋處理，亦有印上 AORUS 字樣及神鷹圖案。

支援 Ryzen 7000 處理器、全新 Socket AM5

最新 Zen 4 架構的 Ryzen 7000 處理器採用全新 LGA 1718 封裝介面，新一代 AM5 主機板由以往的 Socket AM4  PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 7000 Processor Family (Zen 4 architecture)

 Zen 4 架構的 Ryzen 7000 處理器採用全新的 5nm Zen 4 Core 和 6nm I/O Die，核心數目不變情況下突破核心頻率至 5.0GHz 以上，對比上代 Zen 3 架構 IPC 性能提升達 13%，並新增支援 AVX-512 指令集、DDR5 記憶體、PCIe 5.0，以及 RDNA 2 核心的 iGPU 內置顯示。

全新 AMD B650 系統晶片

▲ AMD B650 系統晶片

全新 AMD B650 晶片組為 AMD Socket AM5 主機板的中階定位規格，B650 主機板被規範提供至少 1 組 PCIe 4.0 插槽和 1 組 PCIe 4.0 NVMe SSD 儲存裝置 (可選升級至 PCIe 5.0)，而 B650E 主機板則需要提供至少 1 組 PCIe 5.0 插槽和 1 組  PCIe 5.0 NVMe SSD 儲存裝置，並支援支援 CPU 和記憶體超頻解鎖。相比 X670E / X670 主機板採用 2 組 IOD 晶片，B650E / B650 僅採用 1 組 IOD 晶片，因此晶片組 PCIe 通道數量將減少一半以上，雖然主機板連接性和擴充性有所限制，但好處是廠商可選擇等級較低的主機板層數用料、中繼器晶片及插槽用料等，可為入門或中階等級需求的用家，提供相對較便宜實惠售價的主機板。

▲ PCH 散熱器

由於 B650 晶片組採用全新製程的晶片，運作時的發熱量並不高，採用被動式散熱器便可解決散熱問題，以提供完全寧靜的工作表現。

全新 B650E / B650 晶片組具備 8x PCIe 4.0 Lanes 和 4x PCIe 3.0 Lanes，可提供 2 組 PCIe 4.0 x4 介面和 1 組 PCIe 3.0 x4 或 4 組 SATA 6bps 介面。另外，可提供最多 1 組 USB 20Gbps 介面、4 組 USB 10Gbps 介面 和 6 組 USB 480Mbps 介面，晶片組規格為中規中距，可滿足入門至中階用家的需求。

AMD 600 Series Chipset Family

支援最高 DDR5-6666+ OC

記憶體方面，GIGABYTE B650M AORUS ELITE AX 主機板設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB，支援 XMP 和 EXPO 記憶體超頻設定檔。記憶體速度方面，主機板官方規格表示支援最高 DDR5-6666+ OC 速度 (1DPC 1R)。

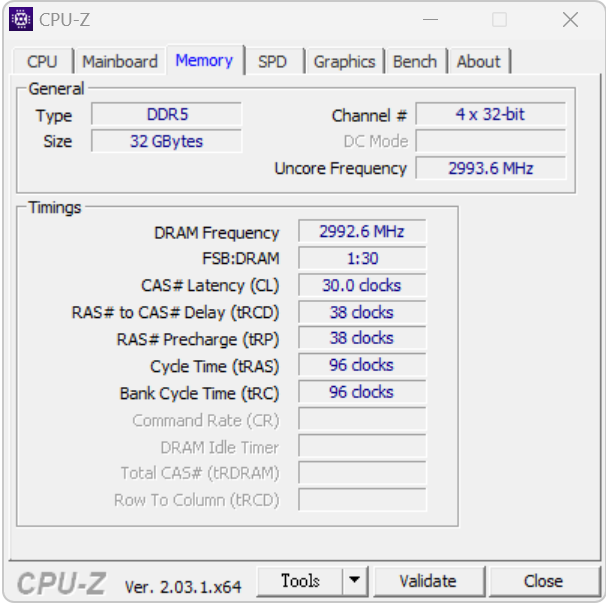

測試採用 Ryzen 7 7700 CPU 和 G.Skill Trident Z5 Neo DDR5-6000 32GB (F5-6000J3038F16GX2-TZ5N) 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-6200 CL30，記憶體超頻能力不俗。

12 + 2 + 1 相 60A DrMOS 數位供電

▲ 採用 12 + 2 + 1 組 60A SPS 供電模組

VRM 供電模組方面，GIGABYTE B650M AORUS ELITE AX 主機板採用 15 組數位供電設計，其中 12 組為 CPU vCore 供電、2 組為 SOC 供電、1 組為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

▲ XDPE192C3B PWM 控制器

▲ NCP303160 60A SPS 晶片

GIGABYTE B650M AORUS ELITE AX 主機板採用 Infineon XDPE192C3B PWM 控制器，並以 12 (6x2) + 2 相並聯配置運作，驅動 12 相 CPU vCore 供電和 2 相 SOC 供電，配搭 14 組 On Semi NCP303160 60A SPS DrMOS 晶片，vCore 部分總輸出可達 720A 電流負載，足夠應付 Ryzen 7600X、7700X 等 CPU 的供電需求。

▲ MxL7630S MOSFET 晶片

全新的 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，並配搭 1 組 MaxLinear MxL7630S 整合式 MOSFET 晶片。

採用金屬製全封閉式電感、 5K 小時固態電容，可使供電時所產生的雜訊及損耗更加少，除了提供系統穩定及充裕的超頻能力外，還可以使主機板於長期超頻下仍能承受壓力，增加組件耐久力。

▲ ATX 8-pin CPU 供電插槽

GIGABYTE B650M AORUS ELITE AX 主機板採用 1 組 ATX 8-pin CPU 供電插槽，可滿足 AMD Ryzen 7000 系列 CPU 電源功耗需求。

整合式鋁擠散熱器

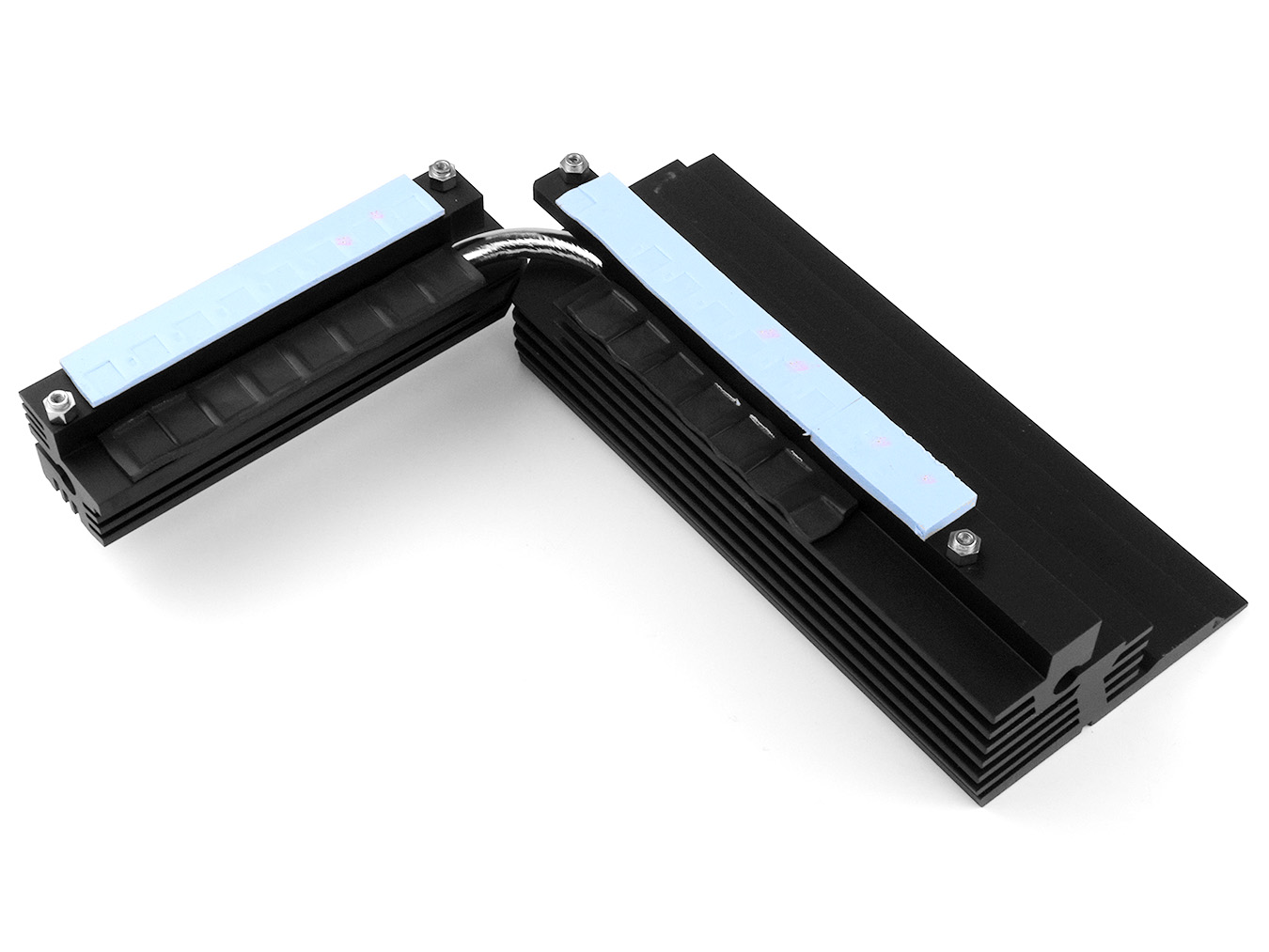

▲ 整合式鋁擠鰭片散熱器

GIGABYTE B650M AORUS ELITE AX 主機板採用整合式鋁擠散熱器，具備鋁擠造型散熱鰭片，透過一條導熱管連接兩組金屬散熱器，MOSFET 廢熱可以快速及平均地通過散熱管傳遞至散熱器上。

超耐久不鏽鋼 PCIe 插槽

GIGABYTE B650M AORUS ELITE AX 主機板提供了 2 組 PCIe x16 插槽，上方的 PCIEX16 插槽支援最高 PCIe 4.0 x16，並由 CPU Lanes 提供，下方的 PCIEX4 插槽支援最高 PCIe 4.0 x4，並由 B650 晶片組提供。

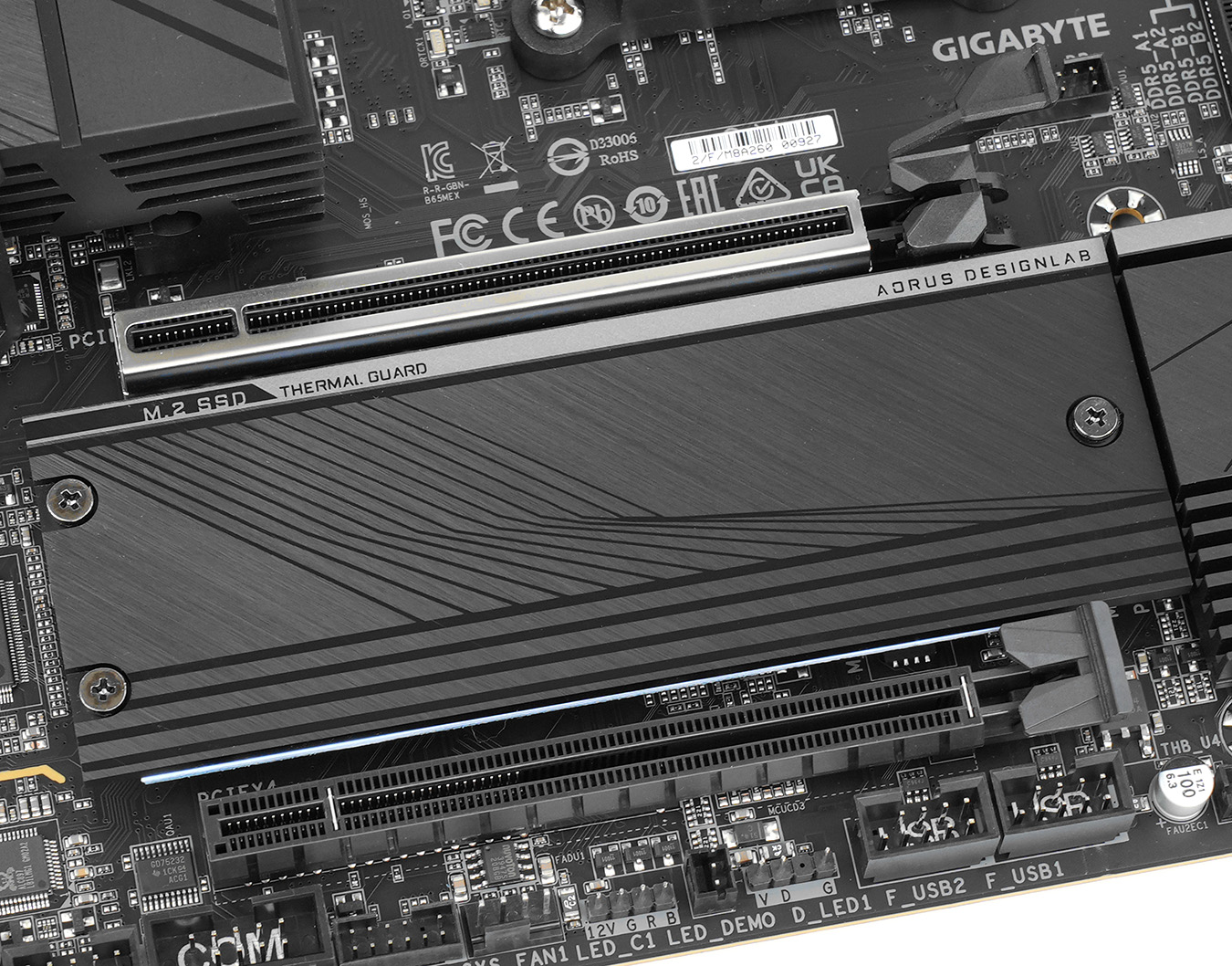

PCIEX16 插槽更採用超耐久不鏽鋼 PCIe 插槽，可增強插槽的承托力和減少插槽被扯開的機會，亦加入了 PCIe EZ-Latch 加大型卡扣，可讓用家更便利地拔除顯示卡。

PCIe 插槽配置

2 組 M.2 SSD 介面、4 組 SATA 3 介面

GIGABYTE B650M AORUS ELITE AX 主機板提供 2 組 M.2 SSD 介面配置，上方的 M2A_CPU 插槽支援最高 PCIe 5.0 x4，下方的 M2B_CPU 插槽支援最高 PCIe 4.0 x4，皆由 CPU LANES 提供。

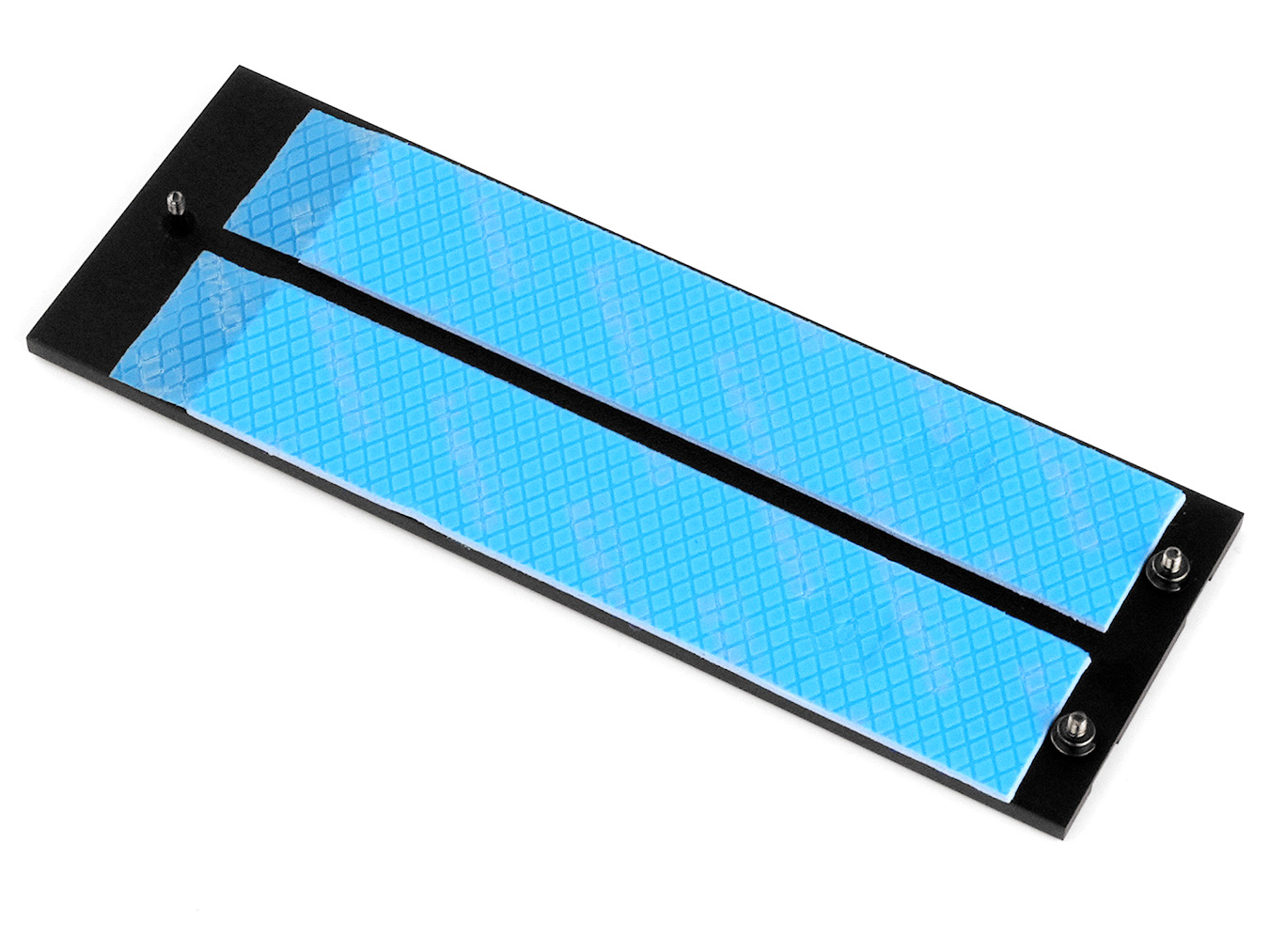

為滿足高速 M.2 SSD 產品的散熱需求，所有插槽皆具備單面導熱貼的金屬散熱器，可滿足高速 M.2 SSD 產品的散熱需求，避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

M.2 SSD 插槽配置

此外，主機板提供了 4 個 SATA 6Gbps 接口，全部由 B650 系統晶片提供，可支援 SATA RAID 0、RAID 1 及 RAID 10 功能。

Pre-Installed I/O Shield、12 組 USB 接口、HDMI / DisplayPort 輸出

GIGABYTE B650M AORUS ELITE AX 主機板採用了 Pre-Installed I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

GIGABYTE B650M AORUS ELITE AX 主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口，前者支援最高 4096x2160@60Hz 解析度，後者支援最高 3840x2160@144Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。

另外亦提供 4 組 USB 2.0 Type-A 接口、5 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 1 組 USB 3.2 Gen2x1 10Gbps Type-C 接口，整體 USB 數目十分充足。

另外主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口。

Q-FLASH PLUS 按鈕

GIGABYTE B650M AORUS ELITE AX 主機板設有 Q-FLASH PLUS 按鈕，即是 BIOS Flashback 功能，在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

Realtek 2.5G 網絡模組

▲ RTL8125BG 2.5G 網絡晶片

有線網絡方面，GIGABYTE B650M AORUS ELITE 主機板採用 Realtek RTL8125BG 2.5G 網絡晶片提供，支援最高 2,500 Mbps 網絡傳輸速度。雖然以單一線路提供超過 1Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。

Wi-Fi 6E 無線網絡模組

GIGABYTE B650M AORUS ELITE AX 採用 AMD Wi-Fi 6 RZ616 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段 6GHz，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Realtek ALC897 音效模組

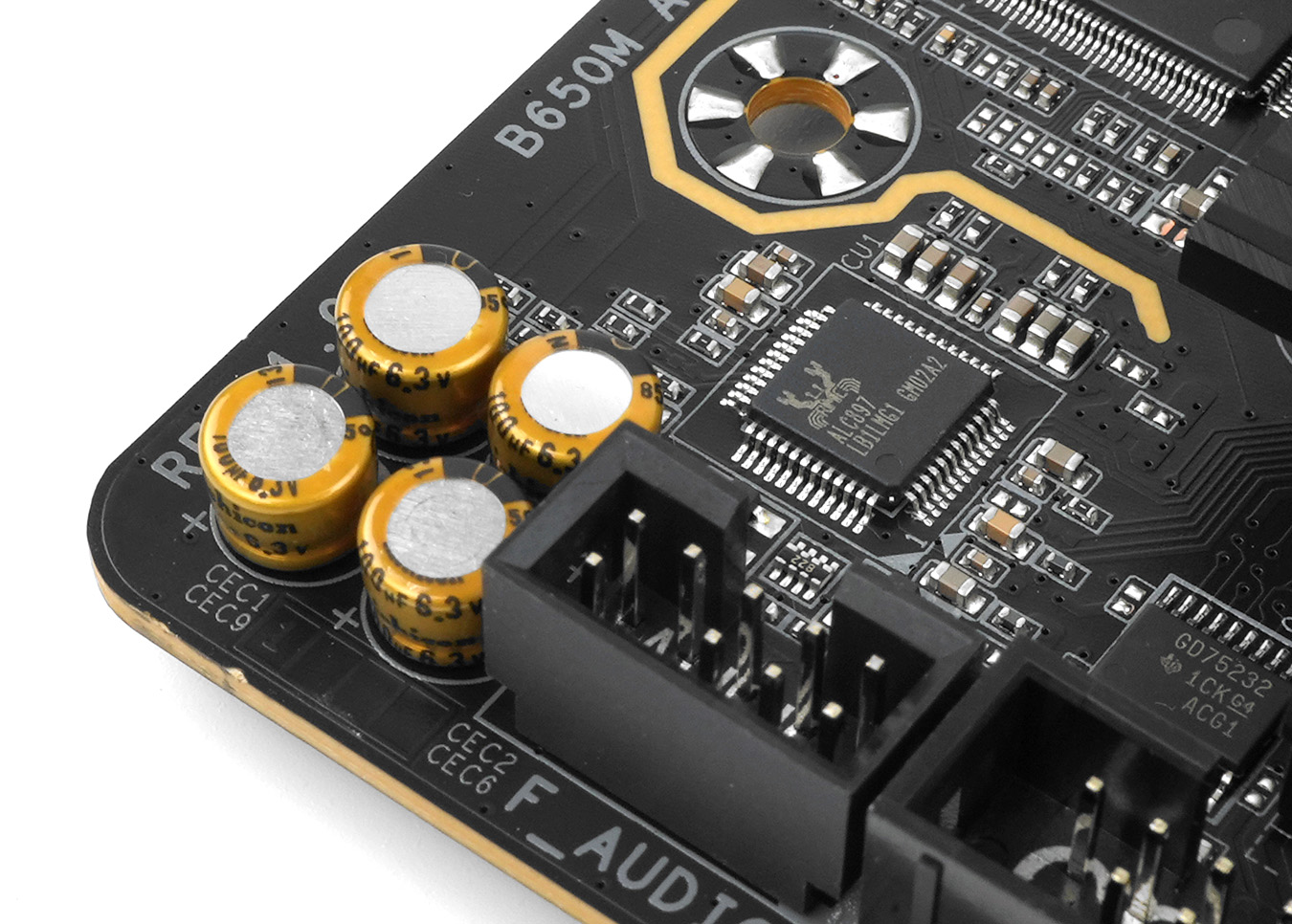

音效方面，GIGABYTE B650M AORUS ELITE AX 主機板採用了 Realtek ALC897 音效晶片，支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出，具備左右聲道的線路隔離設計，並搭配高品質音效電容，是現時低中階主機板常見的音效晶片配置。

GIGABYTE B650M AORUS ELITE AX 主機板

售價︰HK$1,599

查詢︰Synnex HK (2347-2038)

小編評語：

GIGABYTE 推出 B650M AORUS ELITE AX 主機板，採用 12 + 2 + 1 相 60A SPS 數位供電設計，VRM 供電能力足以應付全系列 Ryzen 7000 處理器，而且支援 2 組 M.2 NVMe SSD 配置、Wi-Fi 6E 無線網絡模組、2.5G LAN 網絡模組，背面 I/O 的 12 組 USB 接口在這個價位中亦屬罕有，作為一塊中階的主機板，擴充及連接功能皆非常全面，有不俗的性價比，適合想組建高性價比 Ryzen 7000 處理器平台的用家。
