14cm 超短牛、白金當金賣
ANTEC NeoECO NE1000G M PSU 開箱
文: Roy Chan / 評測中心


今次開箱 ANTEC NeoECO NE1000G M 全模組金牌源供應器,14cm 超短機身,採用全日系電容、單路 12V 輸出全橋 LLC 諧振轉換,搭配 12V 同步整流及3.3V/5V/-12V DC-DC 轉換設計,支援 ATX 3.0 規範可應付 200% 的峰值功耗,支援 12VHPWR 顯示卡 600W 供電及 Zero RPM 風扇停轉靜音模式 ,市場有傳它其實是一隻白金牛,究竟這個都市傳聞是真是假  ? 售價 HK$1,299、QC 十年保。



ANTEC NeoECO NE1000G M PSU 開箱

NE1000G M



ANTEC 推出新一代 ATX 3.0 全模組金牛,型號為 NeoECO NE Gold 系列,雖然是 80 Plus 金牌卻採用了單路 12V 輸出,全橋 LLC 諧振轉換,搭配 12V 同步整流及 3.3V/5V/-12V DC-DC轉換設計|支援 ATX 3.0 能承受 200% 系統峰值功耗,具備 12VHPWR 供電可支援最高 600W 的高階顯示卡,提供 Zero RPM 靜音模式可於低負載/低溫下風扇會停止運轉,市場有傳它其實是一隻白金牛,究竟這個都市傳聞是真是假 ?



NE1000G M



外盒正面有商標、產品外觀圖、產品名稱、80PLUS 金牌認證、標明支援 PCIe 5.0 及相容 ATX 3.0,並且提供 10 年保養。盒背標示可 1000W 持續輸出,全日系電容、Zero RPM 風扇模式等主要賣點。



NE1000G M





外盒兩則標示了 ANTEC NeoECO NE1000G M 的產品尺寸、供電輸出規格、模組化線材數量/接頭配置圖、安規認證、廠商資訊、產地、條碼。





NE1000G M





打開外盒後,可以看到 ANTEC NeoECO NE1000G M 電源主體附連布袋並用防震材料包覆,其他配件則放在另一個收納袋中,相當整齊。





NE1000G M

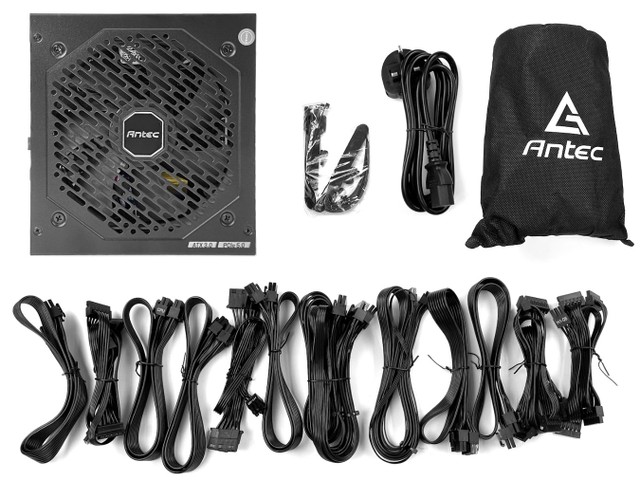

包裝內容有 NeoECO NE1000G M 電源本體、交流電源線、模組化線組、螺絲/塑膠束線帶、說明書及線材收納袋,但沒有附連固定螺絲/塑膠束線帶。





NE1000G M

NeoECO NE1000G M 屬於超短身電源產品,尺寸為 140mm x 150mm x 86mm,就算是是電源倉較短的細機箱,也不會有相容性問題。



NE1000G M



電源本體兩側設有標籤,印有 NeoECO 系列名稱、NE1000G M 型號,並標示支援 ATX 3.0 及 PCIe 5.0 規格。



NE1000G M



ANTEC NeoECO NE1000G M 風扇位設有長圓條形孔洞風扇護網直接沖壓在外殼上,中央設有 ANTEC 金屬銘牌,護網外圍凹槽造型裝飾,簡單又好看。

NE1000G M



ANTEC NeoECO NE1000G M 本體背面的標籤有商標、產品名稱、型號/Part Number、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、多國語言警告訊息、廠商資訊、安規認證、條碼、產地。輸入交流電壓支援 100V~ 240V、最大功率1000W。



NE1000G M

出風口處設有交流輸入插座,設有 Semi-Fanless 模式切換鍵,開啟 Semi-Fanless模式後當低於 40% (400W) 負載及運作溫度低於 45°C 時風扇會停止運轉,能在散熱效能與靜音中取得平衡。



NE1000G M

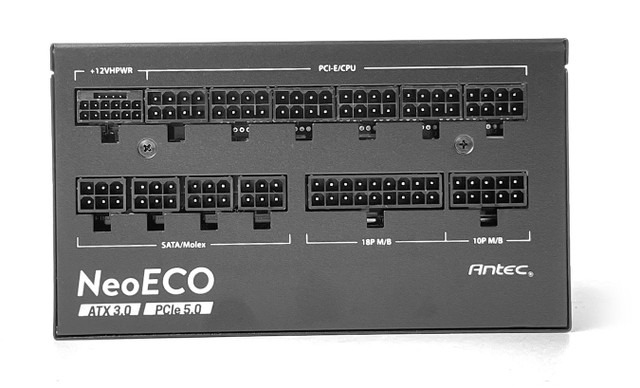

ANTEC NeoECO NE1000G M 模組化線組輸出插座有白色字體名稱標示,下方有商標及系列名稱,採用 28(18+10) pin主機板模組化插座,可支援新款主機板電源接頭配置,具備 12VHPWR 專用供電接口,最大支援 600W 顯示卡持續供電輸出。









NE1000G M





1 組主機板電源黑色帶狀模組化線路,提供 1 個 ATX 24(20+4) Pin 接頭,線路長度為 61 cm。





NE1000G M



2 組 CPU ATX12 電源黑色帶狀模組化線路,提供 2 EPS 4+4P 接頭,線路長度為 65 cm。



NE1000G M



1 組原生 12VHPWR 原生接頭黑色帶狀模組化線路,支援最大 600W 輸出,線路長度為 72 cm。



NE1000G M



4 組 PCIe 顯示卡電源黑色帶狀模組化線路,提供 4 個 PCIE 6+2P 接頭,線材長度為 67.5cm



NE1000G M





3 組 SATA 黑色帶狀模組化線路,合共提供 12 個 SATA 電源接頭,第一個接頭線路長度為 45 cm,每個接頭間距長度為 12 cm。另提供了1 組 4P Molex 黑色帶狀模組化線路,合共提供 4 個 大 4 Pin  電源接頭,同樣第一個接頭線路長度為 45 cm,每個接頭間距長度為 12 cm。







全橋 LLC 諧振、12V 同步整流 DC-DC 轉換設計





NE1000G M

拆開 ANTEC NeoECO NE1000G M 外殼,經查証為 Helly 的 EPS-0100 代工方案,可能大家對 Helly 這家代工廠比較陌生,其實它是 Seasonic 的衛星廠為它們代工 Seasonic B12 / G12 系列電源,另外也為 DeepCool 的 PF 系列、GALAX 的 HOF GH Platinum系列、Lian Li 的 SP 系列,PHANTEKS 的 AMP GH Platinum 系列代工。





NE1000G M





由於 EPS-0100 代工方案的相關資料不多,暫時已得知 GALAX HOF GH Platinum 白金電源、PHANTEKS AMP GH Platinum 白金電源都是基於 EPS-0100 方案,但為什麼 ANTEC NeoECO NE1000G M 同樣是EPS-0100 會是金牌電源呢 ?



原來 EPS-0100 代工方案雖然能產出符合白金效率的電源產品,但餘裕度並不足以 100% 完全達標,ANTEC 認為要挑體質太浪費時間及成本,因此把 EPS-0100 代工方案當作金牌販售,所以 NeoECO NE1000G M 是一隻具備白金級水平的金牌電源。





NE1000G MNE1000G M





APFC 電容採用 2 顆 Nichicon GG 系列 420V 470µF 105℃ 電解電容,單路 12V 輸出,APFC、全橋 LLC諧振轉換,搭配 12V 同步整流及 3.3V/5V/-12V DC-DC 轉換設計。





NE1000G MNE1000G M





採用 Yate Loon  D12BH-12 12 cm 風扇,規格為 12V/0.6A、2300RPM,有設置氣流導風片,最大風流為 89 CFM。



NE1000G M

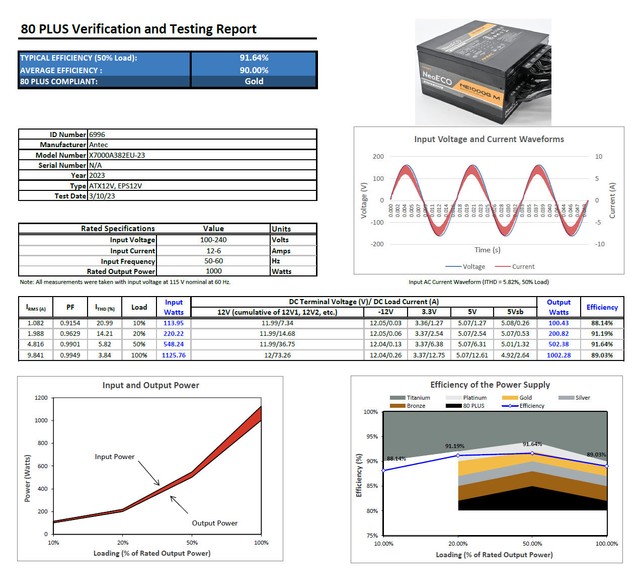

根據 80 Plus 提供的測試數據,ANTEC NeoECO NE1000G M 在 10% 、 20% 、 50% 及 100% 負載下, 115Vac 輸入時轉換率可高達 88.14% 、 91.19% 、 91.64% 及 89.03% ,平均效率為 90%,最高可持續輸出功率為 1002.28W,通過 80 Plus 金牌認証,如果你有留意右下的圖,你會發現它非常貼近白金牛對 20% / 50% / 100% 負載要有 90%、92%、89% 的效率,只有 50% 稍微差了 0.36%,所以當作金牛賣實力絕對超班。





ANTEC NeoECO NE1000G M PSU
售價︰HK$1,290

查詢︰QC Supplies (3853-5353)

文: Roy Chan/評測中心
