頂級 X99 Extreme 型號

「 X99 Extreme 11 」主機板是現時 ASRock Extreme 系列中最頂級型號，其設計主要為滿足儲存及處理龐大數據容量，以及打算外接多張繪圖卡進行 4-Way SLI 或 CrossFireX 協同加速的遊戲玩家，主機板採用 EATX Form Factor 設計，尺寸大小為 30.5cm x 26.4cm ，採用 8 Layers 高密度玻璃纖維 PCB 及 4 層 2oz Copper 用料。

ASRock 「 X99 Extreme 11 」採用 Socket 2011-v3 處理器接口配搭 Intel X99 晶片組，支援新一代 Intel Core i7-5800/5900 系列與 Xeon E5-1600/2600 v3 系列，最高可支援高達 18 核心處理器。

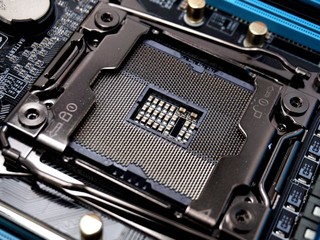

ASRock X99 Extreme 11 主機板採用 12 相數位供電設計，支援新一代 Socket 2011 v3 Haswell-E

為滿足高階處理器對供電穩定性的需求，「 X99 Extreme 11 」主機板採用 12 相數位供電設計，使用 Ultra Dual-N MOSFET 配搭 60A 高效電感與超耐久 Nichicon 12K 白金電容，相較傳統 PWM 設計節省佔用面積並提供較低的漏源電阻 Rds(on) 表現，令主機板的工作壽命更耐久。

( 左 ) CPU PWM 採用 Ultra Dual-N MOSFET ( 右 ) 散熱器上加入 4cm 散熱風扇

供電模組及晶片區域，加入特大型鋁合金散熱片配搭 Heatpipe 導熱管，並且在晶片組散熱片上加入 4cm 散熱風扇，它會因應散熱器溫度提供主動式散熱，讓供電模組及晶片都能在較低溫環境下工作。

8 組 DDR4 DIMM 最高支援 DDR4-3200 及 128GB 系統記憶體容量

記憶體方面，「 X99 Extreme 11 」主機板 DIMM 插槽採用 15μ 鍍金接針，有效提升接觸點抗氧化效果， 8 組 DDR4 DIMM 插槽最高支援 128GB 容量，最高可支援 Qual Channel DDR4-3200 速度，配搭 Intel Xeon 處理器下將提供 DDR4 ECC 、 Un-Buffered 、 RDIMM 記憶體模組支援。

18 x SATA + 2 x Ultra M.2

「 X99 Extreme 11 」其中一大賣點是擁有高達 18 個 SATA 連接埠，能滿足需處理龐大資料儲存的進階用家，適合組裝多媒體創作、影像剪接工作站，或是內聯網檔案、資料庫伺服器，其中 10 個 SATA 連接埠來自 Intel X99 晶片組，支援 SATA3 6Gbps 傳輸規格及 Intel Rapid Storage 13 技術，提供 RAID 0 、 RAID 1 、 RAID 5 及 RAID 10 模式。

主機板額外加入 LSI SAS 3008 I/O 控制晶片，採用 x8 Lanes PCIe 3.0 介面提供高達 6GB/s 資料傳輸吞吐能力，它提供了額外 8 個 SATA 連接埠，支援 SATA3 6Gbps 及 SAS 12Gbps 傳輸規格及 LSI MegaRAID 技術，提供 RAID 0 、 RAID 1 、 RAID 1E 及 RAID 10 模式。

根據測試， LSI SAS 3008 I/O 控制晶片提供了高達 6GBps 傳輸頻寬，而內建 X99 晶片組內的 SATA 則只有大約 2GBps 的傳輸頻寬，因此 ASRock X99 Extreme 11 相較其他 X99 主機板產品，更適合處理需求存取大量檔案資料的運算，例如了 4K 影像剪接、 3D CAD 運算等等。

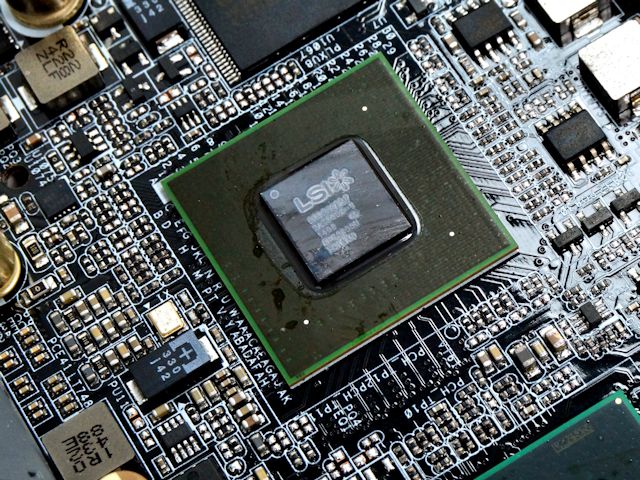

ASRock X99 Extreme 11 內建 LSI SAS 3008 I/O 控制晶片

現時業界正逐漸導入 M.2 Socket 介面的 NGFF SSD ，未來將可望取代傳統的 SSD Form Factor ，因此 ASRock 特別為「 X99 Extreme 11 」主機板加入「雙 Ultra M.2 Socket 」支援，為未來 NGFF SSD 成長趨勢作好準備。

相較市面大部份主機板僅提供一組 M.2 Socket ，主流規格僅 PCIe Gen2 x2 、最高頻寬限制於 10Gbps ，「 X99 Extreme 11 」的 Ultra M.2 Socket 規格為 PCIe Gen3 x4 、最高頻寬可達 32Gbps ，以滿足次世代 NGFF SSD 的技術發展。

ASRock X99 Extreme 11 主機板提供兩組 Ultra M.2 Socket
