最平三頻 Wi-Fi 6 Mesh !!
LINKSYS Velop MX4050 詳細拆機實測
文: Angus Wong / 評測中心


今次要為大家開箱測試的 LINKSYS 全新推出的 Velop MX4050 三頻 Mesh Wi-Fi 系統,採用隱藏式 7 天線設計,每部節點能夠覆蓋 2,500 平方呎空間,支援 Linksys Intelligent Mesh 技術讓用家輕鬆組建 Mesh 網絡,2T2R MU-MIMO、合共提供 3000Mbps (AX3000) Wi-Fi 頻寬,單、雙、三支定價分別是 HK$1,499、HK$2,799及 HK$3,999,是現時市場上最便宜的三頻 Wi-Fi 6 Mesh Router。



LINKSYS Velop MX4050 Mesh Wi-Fi 系統





Linksys Velop MX4050 外觀

▲ LINKSYS Velop MX4050 Mesh WiFi 系統





近年 Mesh Router 大行其道,今次就為大家實測號稱是全城最平的三頻 Wi-Fi 6 Mesh 系統 - LINKSYS Velop MX4050。全新「MX4050」有著與之前介紹過的「MX5300」完全相同的外型,繼續採用隱藏式 7 天線設計,每部節點能夠覆蓋 2,700 平方呎空間,官方標明三個 Wi-Fi 6 頻段合共提供 3000Mbps 無線網絡頻寬,但實際測試卻發現是 AX4200 規格?! 就等小編為大家一探究竟!!





Linksys Velop MX4050 外觀

▲ 非常簡約的白色設計風格





LINKSYS Velop MX4050 的外型與「MX5300」一模一樣,巨大的機身體積尺寸為 114.3mm x 114.3mm x 243.8mm,採用簡約時尚的設計風格,將之擺放在家居中的任何角落都不會有違和感。而且產品不設主路由器及衛星路由器的區別,所有 Nodes 均擁有完整功能,更支援與上代 Velop 及 Mesh Wi-Fi 路由器產品組建網狀網絡,讓正在使用舊款 Linksys 產品的用家可以逐步升級家中的 Wi-Fi 系統。





Linksys Velop MX4050 外觀

▲ 設有 1 WAN + 3 LAN + USB 3.0 接口





「MX4050」採用了 1 WAN + 3 LAN 的連接配置,全部皆支援 Gigabit Ethernet 規格,Node 與 Node 之間除了支援無線連接外,亦可透過 Gigabit Ethernet 有線連接組建 Mixed Mesh,令網絡建置更具彈性。加上 1 組 USB 3.0 介面,讓用家可以直連隨身碟、外置硬碟或印表機,架設簡易檔案伺服器或列印伺服器,連接性不輸傳統的路由器產品。





Linksys Velop MX4050 外觀

▲ 底部設有 WPS 按鈕、Reset 鍵及電源開關





至於 WPS 按鈕、重設按鍵及電源開關則藏於路由器底部,並將散熱空隙及氣孔分別設於裝置的底部及頂部,亦令外觀更平滑好看。頂部設有 LED 運作狀況燈,用家可簡易了解 MESH Wi-Fi 網絡狀況,例如亮起藍色代表運作狀況良好,如果亮起黃色代表訊號接收不良,用家需調整安裝位置,如果亮起紅色則代表與 Node 與 Nodes 之間連線斷開,閃爍紅色代表無法連上 Internet ,非常簡單易明。





Linksys Velop MX4050 外觀

▲ 頂部為主要散熱空間及設有 LED 狀態燈







三頻 AX3000 MESH Wi-Fi (?)



規格方面,官方指出 Velop MX4050 採用 2.4GHz x 1 + 5GHz x 2 的三頻無線網絡設計,全頻段採用 802.11ax Wi-Fi 6 制式、2T2R MU-MIMO 設計,合計 6 Stream 的連接能力,提供 600Mbps (2.4GHz) + 1,200Mbps (5GHz_1) + 1,200Mbps (5GHz_2) 、合共 3000Mbps 無線網絡頻寬,因此標示作 AX3000 規格的 MESH Wi-Fi 系統,但筆者在拆解路由器後卻發現竟然有「虛標」的成分 ?!





Linksys Velop MX4050





作為三頻無線路由器機種,「MX4050」支援 Tri-Band Dynamic Backhaul 技術,系統會自動選取其中一組 5GHz 頻寬作為 Node 與 Node 之間的內部 Backhaul 連接,相較雙頻 Mesh router 採用相同頻段同時連接節點及用戶的裝置,當裝置連接至分機時最高網絡速度會大幅下降,三頻無線網絡設計在串聯更多節點的情況下,速度及穩定性的優勢將會非常明顯。







LINKSYS Intelligent MESH 技術



雖然大部份 WiFi Router 理論上能覆蓋一千呎以上空間,但受限於網絡供應商的 Modem 安裝位置,Router 的擺放位置亦通常只會偏向家中某個角落甚至電視櫃底,加上香港的單位不但奇則多,間隔及傢俱亦多,便會出現接收死角的問題。透過多部 LINKSYS Velop 組成 Mesh Wi-Fi 網絡,就能完美地消除全屋所有訊號死角。





LINKSYS Intelligent MESH 技術解釋



LINKSYS 繼續針對 Mesh Wi-Fi 系統加入 Intelligent MESH 技術,具備網狀網絡自動修復能力,當其中一部節點不小心被拔除或出現故障,Velop 會自動偵測其他 Node,找出次選節點並重新建立連線,確保在問題解決前然繼續正常使用 WiFi。





LINKSYS Intelligent MESH 技術解釋





為保持最佳的連線品質,LINKSYS Velop 設有 Channel Fix 自動優化功能,系統可因應 RSSI 訊號狀況、寫入時間及環境頻道分配等因素,自動為用家選擇最乾淨的頻道,達至最佳連接效果。





LINKSYS Intelligent MESH 技術解釋





而為滿足不同家居的空間環境,LINKSYS 為 Velop 系列 Mesh Router 產品加入「Self Organized」智能組建能力,各個 Velop 節點之間不僅可以組成星狀、樹狀、菊花鏈等結構的網狀無線網絡,亦可以將一部分甚至全部節點以 Ethernet 連接,組成 Mixed WiFi 或 Wired-Bus WiFi 網絡,極具彈性。





LINKSYS Intelligent MESH 技術解釋





而且每部節點均會同步所有資料,包括客戶端設備資訊、訊號質量及設定等等,支援 IEEE 802.11k/v/r 協定提供無縫連接能力,讓 WiFi 裝置能因應訊號強度於 Node 與 Node 之間自動切換,並且在裝置切換時不會出現中斷,令視訊通話、串流直播、觀看影片或下載大型檔案時不會因中斷訊號中斷所影響。







拆解 LINKSYS Velop MX4050



LINKSYS Velop MX4050 拆機





拆開產品的外殼後,可以看到「MX4050」改用單塊 PCB 的設計,由於 SOC 處理器的功耗有所下降,底面用上較薄身的鋁金屬散熱片,機頂部分設有 4 支隱藏式高增益天線及一支 Zigbee / 藍牙天線,而且主要元件均加入了金屬屏蔽以降低外在干擾。





LINKSYS Velop MX4050 拆機

▲ 內置 4 支高増益 WiFi 天線及「田」字型 Zigbee / 藍牙天線






LINKSYS Velop MX4050 拆機

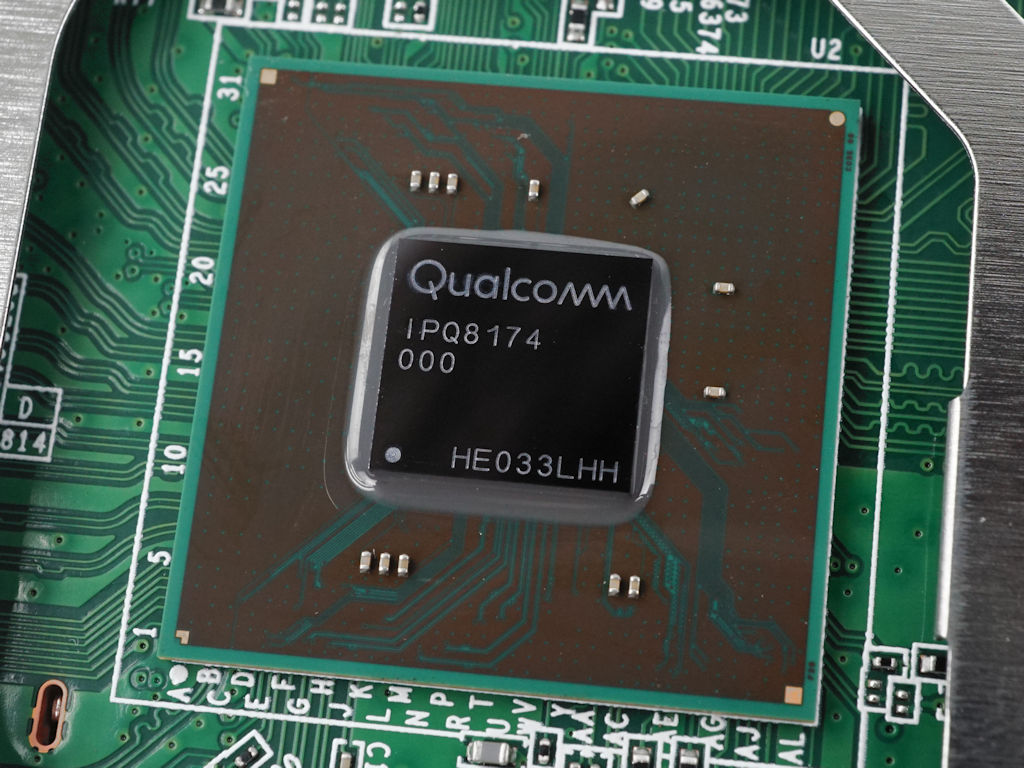

▲ Qualcomm IPQ8174 SoC 晶片





將散熱片及所有抗干擾屏蔽移除後,可看到 LINKSYS Velop MX4050 是基於 Qualcomm 的 Networking Pro 800 Platform 解決方案,採用 Qualcomm IPQ8174 SoC 晶片,整合了 4 顆 ARM Cortex A53 處理器、最高核心時脈為 1.4GHz,支援最高 8 條獨立訊道的無線網路架構、上下行 OFDMA、BSS Coloring 及 1024 QAM 高密度解調變技術 ,發揮 WiFi 6 的高速度及高載量優勢。







實際為 AX4200 規格 ?!



LINKSYS Velop MX4050 拆機

▲ 整塊 PCB 上的元件分佈相當緊湊





但當筆者仔細觀察 PCB 上的元件時,便發現「MX4050」的其中一組 5GHz 頻道擁有 4 顆 FEM 前端晶片,照理說 FEM 晶片的數量會與訊道的數量相等,既然前面介紹過它是一部 1200Mbps(5GHz_1) + 1200Mbps(5GHz_2) + 600Mbps(2.4Ghz)、合共 6 Streams、AX3000 頻寬的 Mesh Router,怎麼會看到其中一組 5GHz 的晶片連結了 4 顆 FEM 晶片、以 4T4R 模式設計呢?



LINKSYS Velop MX4050 拆機

▲ 其中一組 5GHz 頻段採用 4T4R 設計





LINKSYS Velop MX4050 拆機LINKSYS Velop MX4050 拆機

▲ Qualcomm QCN5054 (左) / QCN5024 (右)





筆者在這先大膽推斷 LINKSYS Velop MX4050 的三組頻段分別是一組 4T4R 設計的 5GHz 以及 2T2R 的 5GHz 及 2.4GHz 頻段各一組,合共提供 8 條傳輸訊道。全部頻段皆支援 Wi-Fi 6 無線網絡協定。兩組 5GHz 頻段都採用了 Qualcomm QCN5054 晶片提供,分別提供最高 2400 及 1200Mbps 無線網絡頻寬,而 2.4GHz 頻段方面則用上一組 Qualcomm QCN5024 晶片,最高速度為 600Mbps,但到底實際提供的 Wi-Fi 頻寬又是否如筆者觀察所得,就請讀者留意下方的速度測試啦!





LINKSYS Velop MX4050 拆機LINKSYS Velop MX4050 拆機

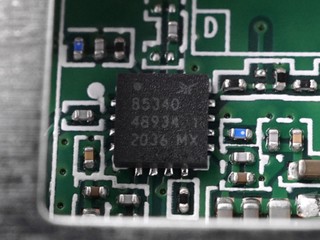

▲ Skyworks「SKY85755-11」/「SKY85340」FEM 晶片





訊號增益方面,5Ghz 頻道的部分搭配了 Skyworks「SKY85755-11」整合式 WiFi 前端模組,而 2.4 GHz 的部分則採用 Skyworks「SKY85340」FEM 晶片,兩者都內建了訊號增益器、調節器、單刀兩擲開關 (SPdT) 及低噪音放大器 (LNA),以加強整體訊號收發能力。





LINKSYS Velop MX4050 拆機

▲ Qualcomm QCA8075 Gigabit PHY 晶片





Qualcomm IPQ8174 SoC 晶片內建了 Gigabit Ethernet Switch 引擎,搭配 Qualcomm QCA8075 Gigabit PHY 晶片,提供 4 個 Gigabit Ethernet 接口 ( 1 WAN + 3 LAN),支援 Port Switching 及 Port Mirroring 功能。





LINKSYS Velop MX4050 拆機

▲ SILICON LABS EFR32MG21 SoC晶片





另外加入一顆 SILICON LABS EFR32MG21 SoC晶片,支援 Bluetooth 及 ZigBee 無線傳輸,讓用家以手機的藍牙功能輕鬆進行配對設定。ZigBee 協定擁有低成本、低功耗的特性,而且用途非常廣泛,包括未來家電控制、物件辨識、工業控制、嵌入式感測及家居自動化等智能裝置的無線連接標準,為未來智能家居作為準備,但需要注意的是,暫時最新版的 Firmware 並未有利用到 ZigBee 傳輸功能的應用,或者需要等待之後的更新才能使用。





LINKSYS Velop MX4050 拆機LINKSYS Velop MX4050 拆機

▲ ESMT「M15T2G16128A」DDR3L 顆粒 x 2 (左) /

FIDELIX「FMND4G08S3K-ID」NAND Flash





為配合 WiFi 6 更大資料傳輸量的需求,除了採用更高性能的處理器外,還搭載了兩顆 ESMT「M15T2G16128A」2Gb DDR3(L)-1866 記憶體顆粒,合共提供高達 512MB 系統記憶體。另外採用一顆 FIDELIX「FMND4G08S3K-ID」NAND Flash,為路由器提供 512MB 的 ROM 儲存空間。







附連 LINKSYS App 進行設定




LINKSYS App Play Store

LINKSYS App Apple App Store

▲ LINKSYS App 支援 iOS 及 Android 系統





要設定 LINKSYS Velop MX4050 Mesh WiFi 系統,只需為路由器接上電源及 Ethernet 網絡線,等待頂端的 LED 指示燈閃爍紫色,接著就可以透過智能手機的 LINKSYS App 進行設定,支援 Android 6 及 iOS 11.4 或以上版本平台裝置使用,過程中用家需要申請一個 LINKSYS 帳號並開啟手機藍芽連接功能,之後跟著畫面指示進行安裝及設定。



LINKSYS App 設定LINKSYS App 設定

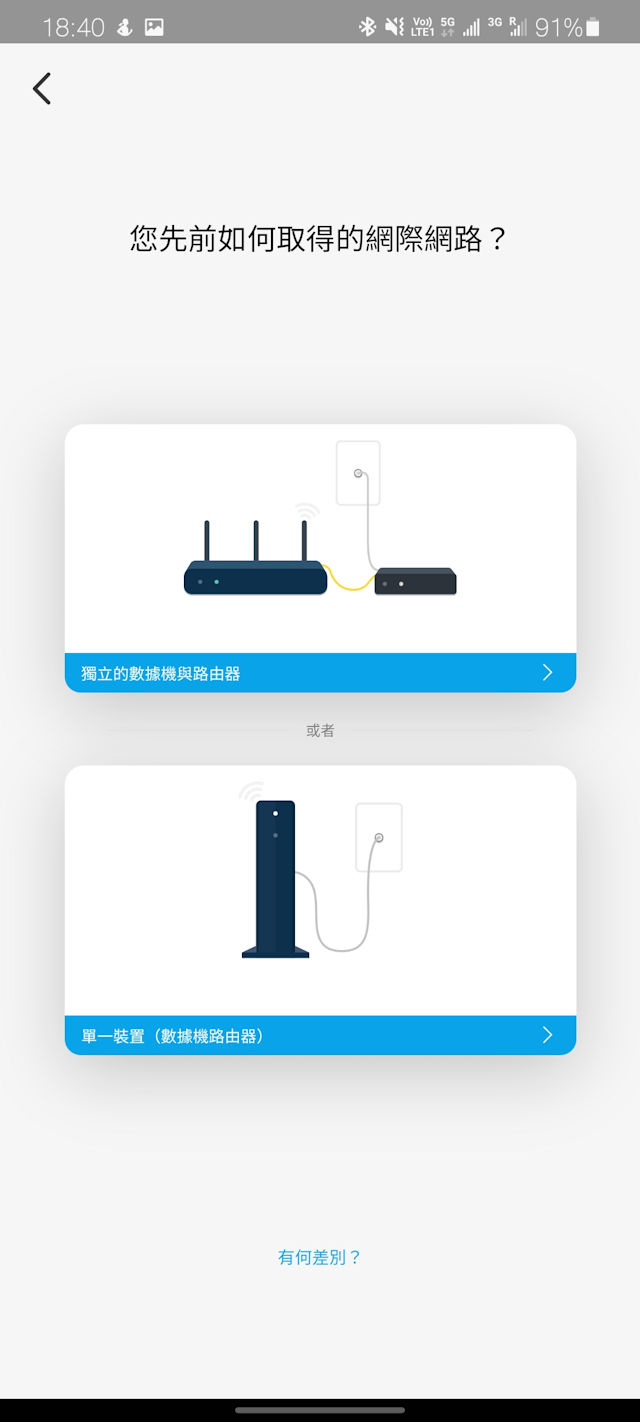

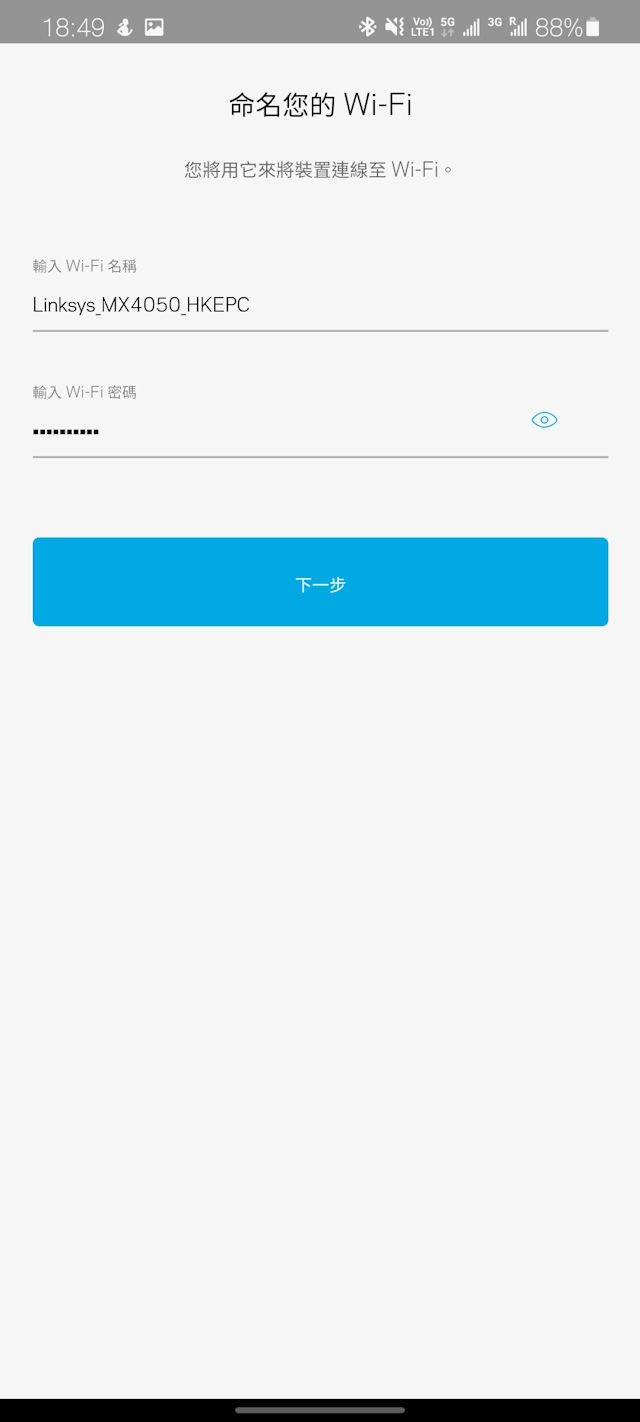

 ▲ 簡單、自動化的設定程序





系統會偵測網絡狀態並自動進行設置,大部份情況下均無需手動設定,完成後再設定 WiFi SSID 名稱及密碼,整個過程通常只需幾分鐘即可完成,非常簡單。





 LINKSYS App 設定LINKSYS App 設定

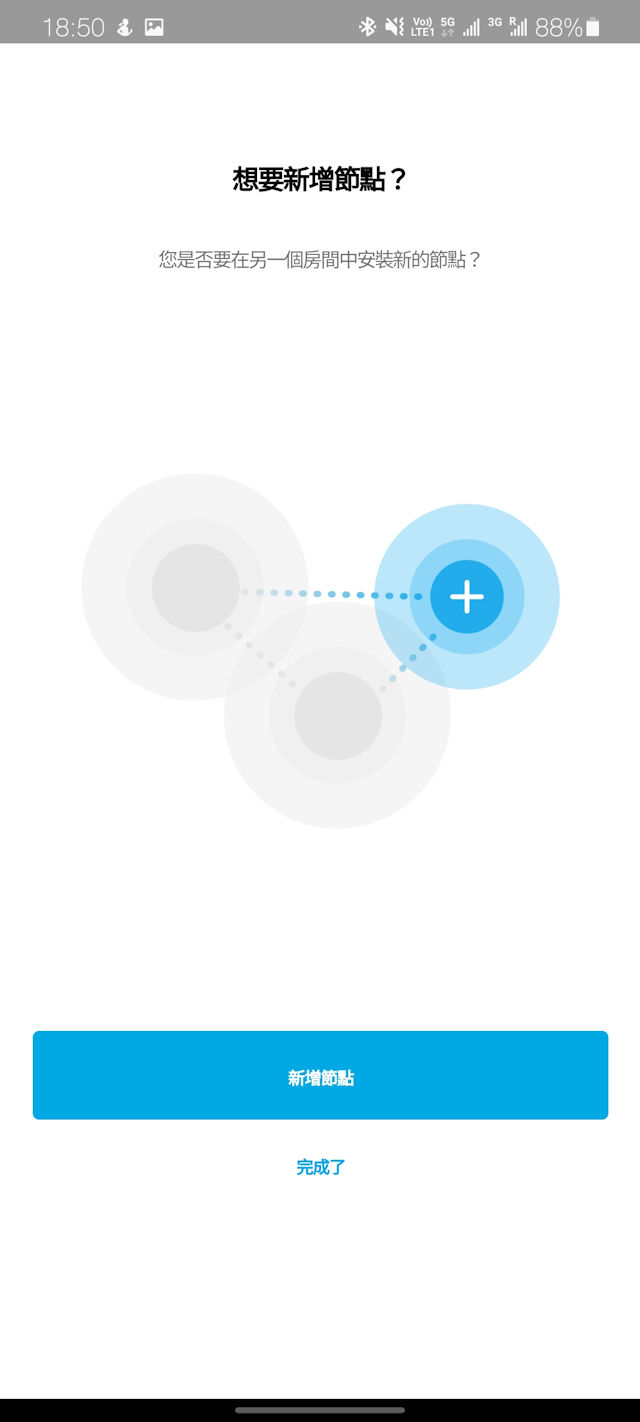

▲ 提示用家是否需要增加節點





完成主機的設定後,LINKSYS App 會提示用家是否需要加入其他 Velop 作為節點,只需為節點插入電源,根隨畫面提示的簡單步驟,稍候數分鐘即可設定完成,過程毫無難度,即使是沒有電腦經驗的用家亦能輕鬆完成設置。







支援 Smart WiFi 雲端控制





LINKSYS App 設定LINKSYS App 設定

▲ Smart WiFi 的控制面板 (左) /

可遠端設定 Guest WiFi 來賓存取 (右)





LINKSYS Velop MX4050 亦理所當然支援 LINKSYS Smart WiFi 服務,用家無論身處何處都能透過雲端管理家中 WiFi 設定,例如當家人表示路由器速度變慢時,可以遠端檢查流量或重啟路由器,相當實用。同時設有訪客網絡功能,當家中有親友探訪,外出時也可以遠端開啟 Guest WiFi 功能,提供多一組獨立的 SSID 供訪客使用,而且只會具備網絡連接功能、無法連接家居網絡內的其他裝置,提升網絡私穩度。







家長管理功能



LINKSYS App 設定LINKSYS App 設定

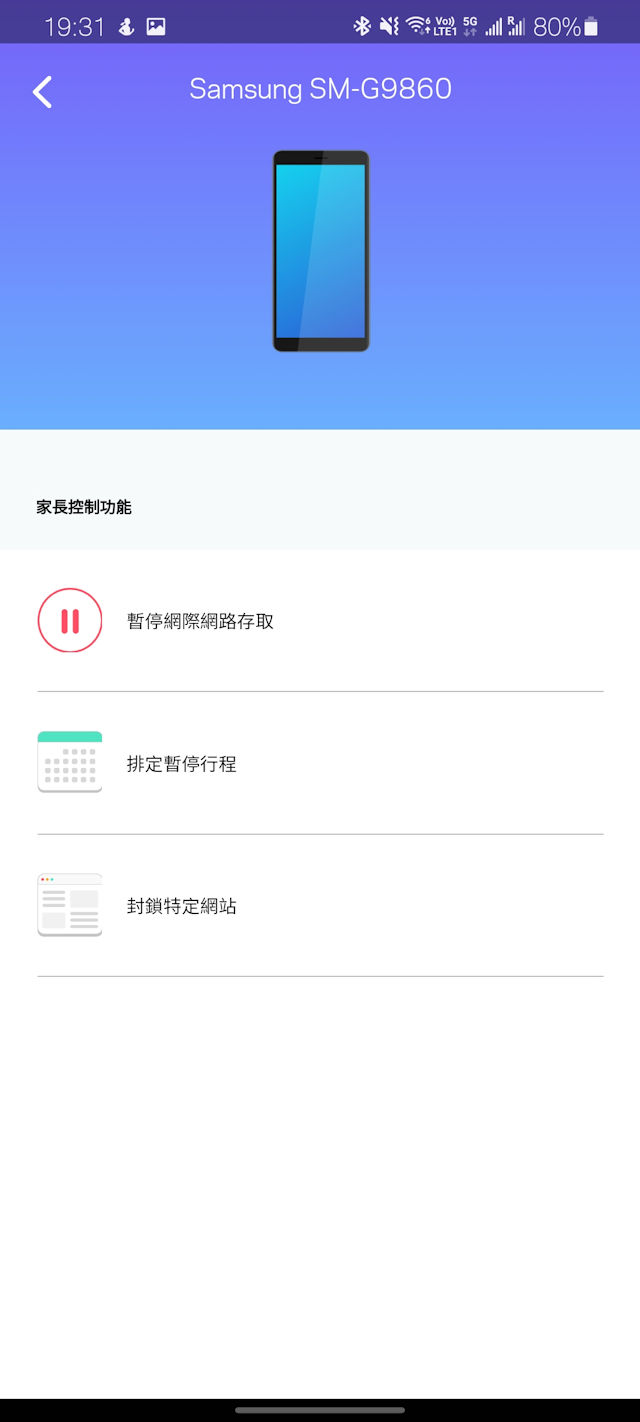

▲ 支援家長監控功能





具備進階家長監控功能,可以針對特定的裝置進行管理,包括可實時暫停網絡存取、排定網絡使用時間及封鎖特定網站等等,父母只需要針對子女的裝置進行控制,但並不會影響其他網絡使用者,相當方便。





LINKSYS App 設定LINKSYS App 設定

▲ 限制網絡使用時間及封鎖特定網站







裝置優先排序功能



LINKSYS App 設定LINKSYS App 設定

▲ 內建裝置優先排序功能





亦加入了裝置優先排序功能,玩家可以選擇最多三台指定的優先設備,系統會根據 ISP 的最大網速自動分配網絡流量,清單內的裝置在頻寬及傳送封包方面都會被優先處理,就算多人同時串流影片及下載檔案,遊戲連線都能夠維持穩定。







所以真的是 AX4200 頻寬規格嗎?



Linksys Velop MX4050 原來是 AX4200?

▲ 透過 WinFi Lite 軟體查看 Wi-Fi 資訊





筆者透過 WinFi Lite Wi-Fi 分析工具查看路由器的詳細資訊,結果發現其中一個 5GHz 頻段顯示有 4 個「SS」(Spatial Stream),Max Rate 中亦標示為 2,402Mbps,加上另外兩個 Band 的 573.5Mbps + 1,201Mbps,三個頻段合計就有接近 4,200Mbps 頻寬,確實屬於 AX4200 規格的 Mesh Router 產品,至於官方只把它「虛標」作 AX3000 規格的原因,據廠方回覆暫時市售的批次皆為 AX4200 規格版本,但未知道何時會「修正」回 AX3000 的規格,所以......手快有手慢冇呀!!



Linksys Velop MX4050 原來是 AX4200?

▲ 透過 4T4R 802.11ac 網卡連接能達到 1,733Mbps 無線頻寬



Linksys Velop MX4050 原來是 AX4200?

▲ 採用 PCE-AC88 網卡進行 iperf3 測試得出超過 900Mbps Wi-Fi 速度

(比 Intel AX200 更快....)







速度測試:



Wi-Fi 速度測試參考圖

▲ 測試點平面示意圖





雖然已經證實 LINKSYS Velop MX4050 的其中一個 5GHz 頻道採用 4T4R 規格,由於現時並未有 Wi-Fi 6 制式的 4T4R 客戶端裝置,網速測試仍然採用了內建 Intel 最新一代 Wi-Fi 6E AX210 無線網絡模組的筆記本型電腦,分別在三個定點進行測試,測試點及路由器的放置位置可參考上方的平面圖。網卡支援 2T2R、1024-QAM 及 160MHz 訊道頻寬規格,但由於 Router 採用了 80MHz 的頻寬規格,透過 Intel AX210 以 2T2R、80MHz 規格連接最大傳輸頻寬為 1.2Gbps。



Linksys Velop MX4050 網速測試



測試點連接頻道下載(Mbps)上傳(Mbps)延遲值(MS)
測試點 15.0GHz759.97711.344.25
測試點 25.0GHz636.21598.725.79
測試點 35.0GHz516.62342.237.11



實測結果顯示,兩部 Velop MX4050 組成的 Mesh WiFi 網絡已經能夠將訊號完全覆蓋整個 HKEPC 編輯部超過一千五百平方尺的空間,在直線距離路由器約 3 米的「測試點 1」中,上傳及下載都取得超過 700Mbps 的速度,而且即使在距離約 10 米外、相隔一面牆的「測試點 3」中,仍有接近 600Mbps 的下載速度,其覆蓋範圍及 Wi-Fi 速度相當理想,而且受惠於三頻的設計,Mesh Wi-Fi 能夠「指派」一個 Channel 作為節點與節點之間的 Backhawk 通道使用,所以即使連接至距離較遠的分機,仍然能獲得不錯的速度及延遲表現。





LINKSYS Velop MX4050 Mesh WiFi 系統

售價︰HK$1,499 (單支)、HK$2,799 (雙支)、HK3,999 (三支)

查詢︰LINKSYS HK (3669-4000)





小編評語:



LINKSYS Velop MX4050 今次採用了三頻 Wi-Fi 6 設計,其中一組 5GHz 莫名奇妙地「升級」至 4T4R 設計,實則上提供了 2,402Mbps + 1,201Mbps + 574Mbps、合共約 4,200Mbps 的無線頻寬,實際測試得出的網絡速度及覆蓋範圍都十分理想,加上單支、雙支及三支裝的定價亦分別只售 HK$1,499、HK$2,799 及 HK$3,999,是現時市場上最便宜的三頻 Wi-Fi 6 Mesh Router 產品,想打造高穩定性 Mesh Wi-Fi 系統的讀者不容錯過!!
