當 AI 遇上 Mesh Wi-Fi
D-Link EAGLE PRO AI M15 拆機實測
文: Angus Wong / 評測中心


D-Link 推出全新 EAGLE PRO AI M15 Mesh Wi-FI 系統,支援 Wi-Fi 6 制式,入門級雙頻設計合共提供最高 1500Mbps 無線網絡頻寬,具備家長監護、AI QoS 流量管控及每週網絡報告等功能,以加入一系列 AI 人工智慧功能以及台灣設計、台灣製造為主要賣點,加上安裝及使用上都非常簡單,「2入組」套裝以 HK$1,098 的定價來說相當抵玩,近期有意換 Router 的讀者值得留意。



D-Link EAGLE PRO AI M15 雙頻 Mesh Router 系統



D-Link  EAGLE PRO AI M15

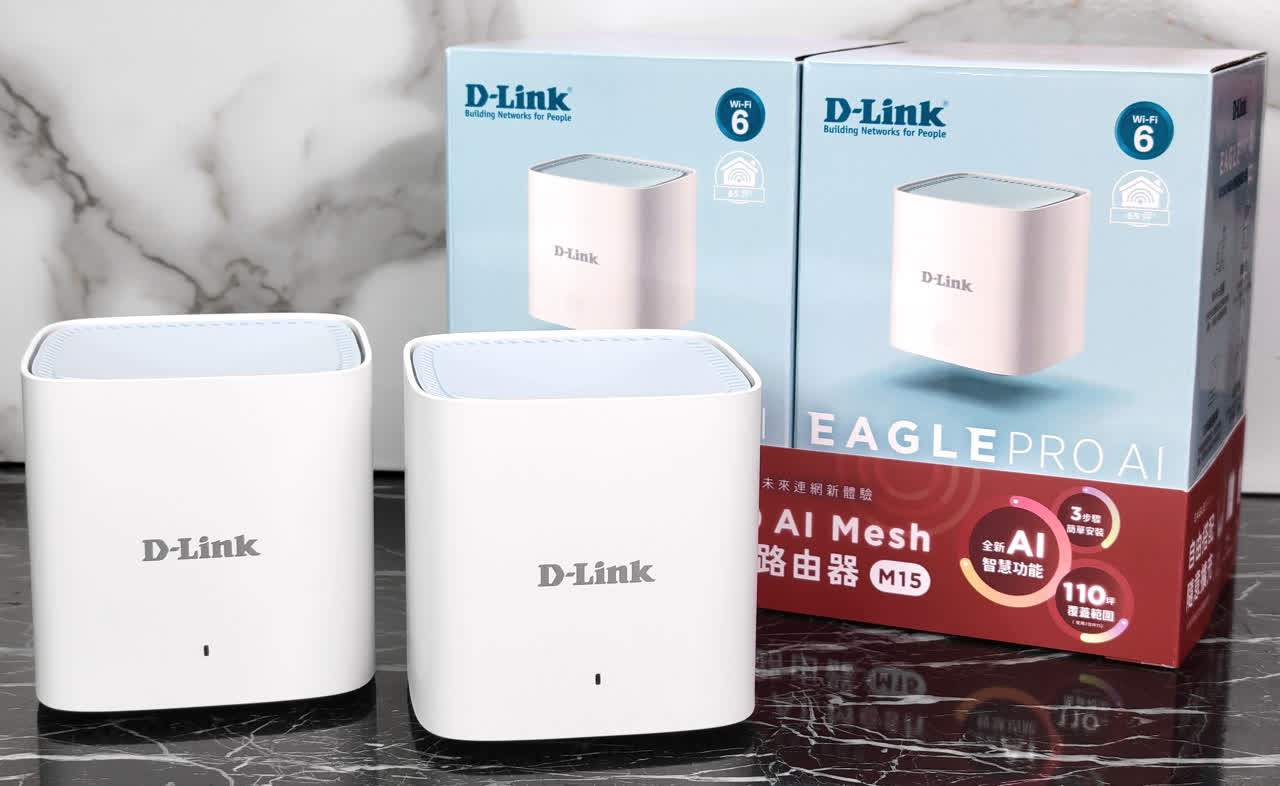

▲ 是次送測的是 D-Link EAGLE PRO AI M15「2入組」





早前為大家介紹過 D-Link 最近推出的 EAGLE PRO AI R15 無線路由器,今次要評測的就是同一系列的 Mesh Router 型號 — D-Link EAGLE PRO AI M15,同樣以一系列 AI 人工智慧功能及台灣製造為賣點,支援 Wi-Fi 6 制式,入門級雙頻設計合共提供最高 1500Mbps 無線網絡頻寬,具備家長監護、AI QoS 流量管控及每週網絡報告等功能,加上定價相對進取,2入組套裝都只售 HK$1,098,算是性價比相當高的入門級家用 Mesh Router 產品。



D-Link  EAGLE PRO AI M15

▲ 機體小巧迷你





D-Link EAGLE PRO AI M15 在外觀設計方面與之前介紹過的 COVR-1100 非常相似,同樣是小巧迷你的正方體機身,採用內置式天線設計,體積為 92mm x 92mm x 92mm。在純白色的機身上加入淡灰藍的頂蓋及底蓋,產品正面印上銀色的 D-Link 字樣,簡約低調的設計擺放在家居任何位置都不會帶來違和感,頂底兩蓋皆有加入散熱氣孔對流排出廢熱,讓裝置長時間維持穩定運作。同時正面設有一顆 LED 狀態指示燈,透過不同顏色及模式顯示路由器的運作狀況,例如白燈常亮就是正常運作中、橘燈閃爍則代表無法連線至互聯網或未完全設定,方便用家根據燈號提示進行簡單的問題排解。



D-Link  EAGLE PRO AI M15

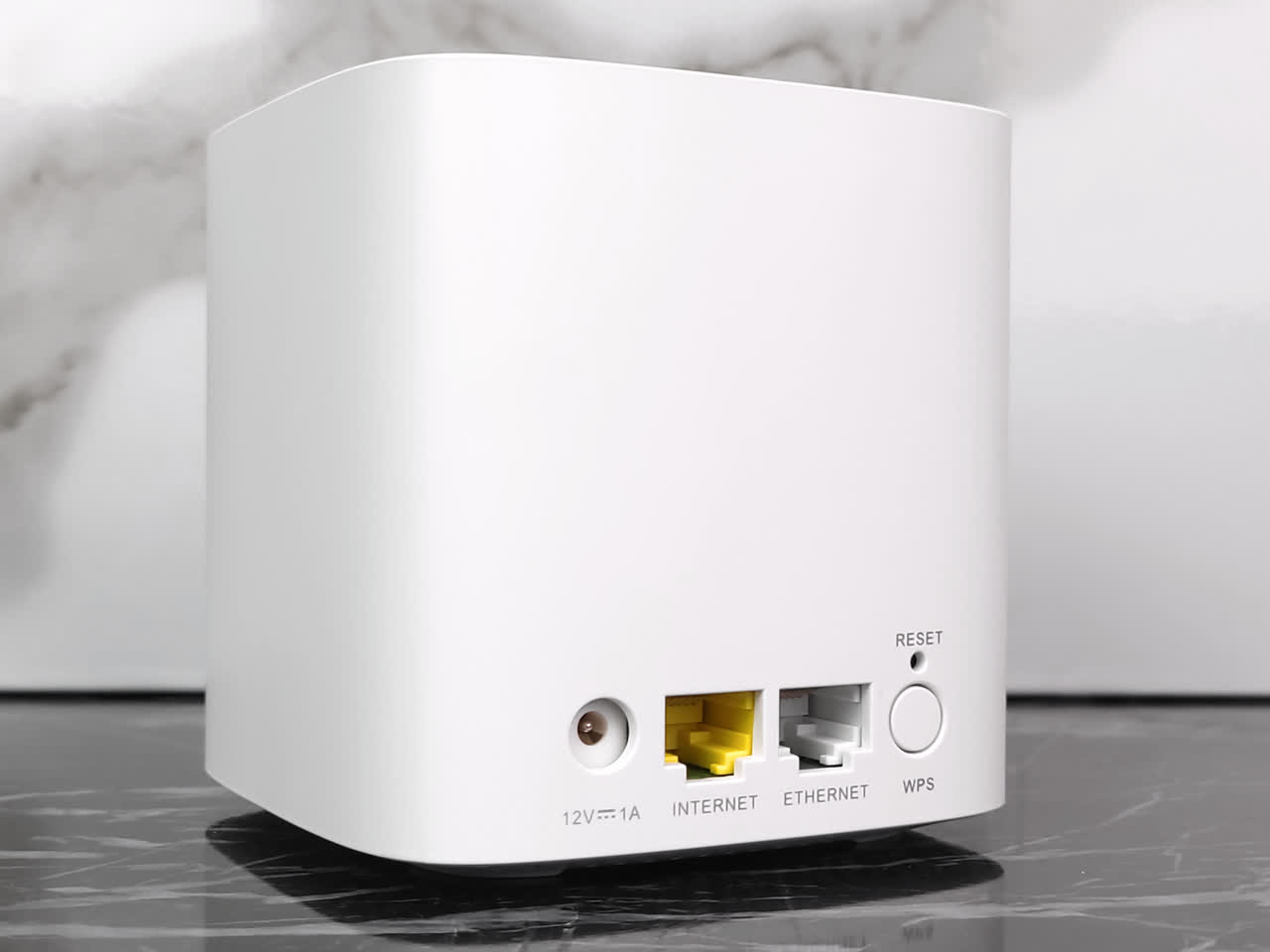

▲ 1 WAN + 1 LAN 有線網絡接口





另外受制於機身空間所限,M15 在有線連接方面僅設有 1 組 WAN 及 1 組 LAN 接口,兩者同為 Gigabit Ethernet 規格,「二入組」套裝以無線方式組成 Mesh 網絡就能夠提供共 3 組 LAN 接口,滿足小型家庭的有線網絡連接需要。同時備有 WPS 快速安全配置按鈕,讓用家能夠快捷安全地將裝置連接至 Wi-Fi 網絡。







4 Streams 無線網絡設計



D-Link  EAGLE PRO AI M15

▲ 內置 4 天線設計





D-Link EAGLE PRO AI M15 與早前介紹的 R15 路由器同為入門級產品,採用最普遍的 5GHz + 2.4GHz 雙頻無線網絡設計,而且當中只有 5GHz 的頻段支援 802.11ax Wi-Fi 6 傳輸協定,2.4GHz 則只支援 802.11n Wi-Fi 4 制式,兩組頻段皆為 2T2R 設計,分別提供最高 1,200Mbps 及 300Mbps 頻寬,兩個頻段合共提供最高 1500Mbps 無線傳輸速度,故標示為 AX1500 的無線路由器。



Wi-Fi 頻段傳輸協定串流訊道訊道頻寬最大頻寬
5GHzWi-Fi 6 (802.11ax)220/40/80 MHz1,500Mbps
2.4GHzWi-Fi 4 (802.11n)220/40 MHz300Mbps









拆解路由器



D-Link  EAGLE PRO AI M15

▲ 加入一塊鋁金屬散熱片幫助散熱

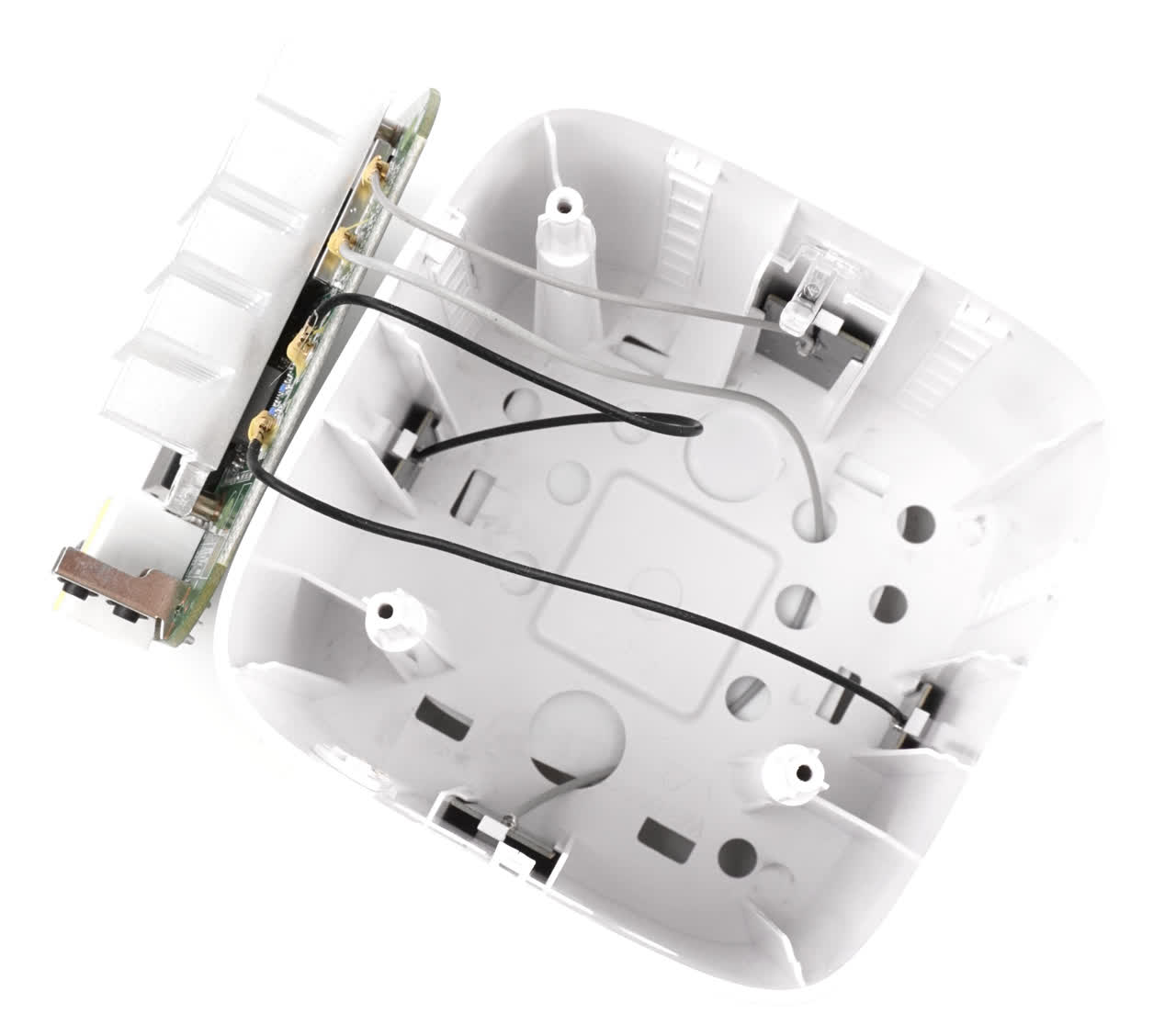

將 D-Link EAGLE PRO AI M15 的底蓋拆開後就可以看到路由器 PCB 的背面,將 PCB 拉出後就會看到主要的 Wi-Fi 晶片被一塊小型鋁擠散熱器所覆蓋,而 Wi-Fi 收發天線則分別藏於機身四個方向,加強各個方向的訊號覆蓋表現。



D-Link  EAGLE PRO AI M15

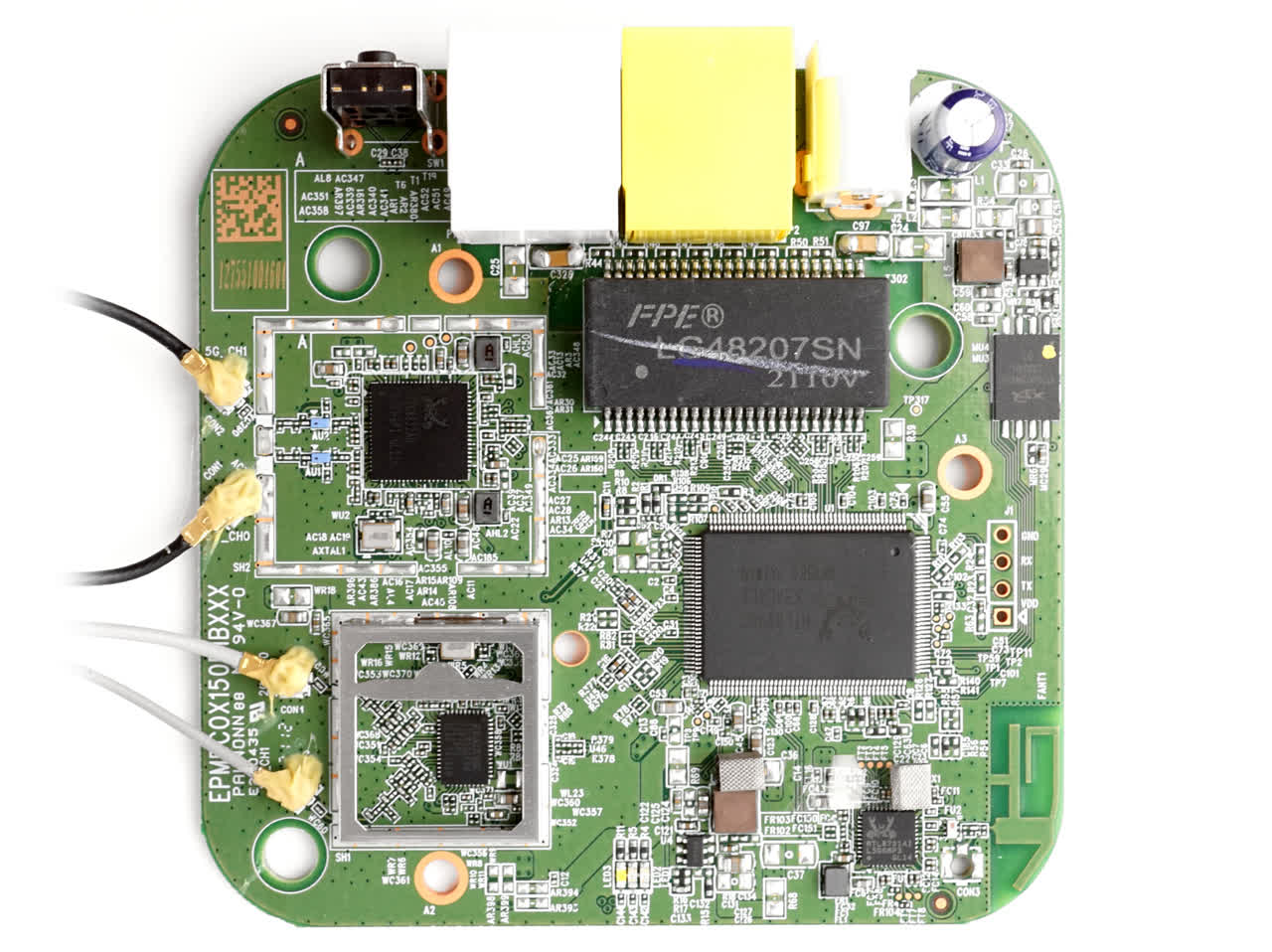

▲ PCB 上的元件相當緊湊



D-Link  EAGLE PRO AI M15

▲ Realtek RTL8198D SoC 晶片





接下來將天線、散熱器及金屬屏蔽移除,就會看到 D-Link EAGLE PRO AI M15 採用的主要晶片與之前介紹過的 R15 並無二致,同樣採用全套的 Realtek Wi-Fi 解決方案,搭載了 Realtek RTL8198D SoC 晶片,屬於入門級別的 Wi-Fi SoC 晶片,內建 128MB DDR2 記憶體及兩顆 MIPS 架構的 CPU,CPU 最高運作時脈為 900MHz。同時整合了 4 Port Gigabit Switch 提供有線連接功能,並內建高功率放大器,還支援智慧自組 Mesh 網絡的能力,為路由器提供 AI Mesh 功能,是一顆超低功耗、具備高度整合設計的 Wi-Fi SoC 晶片。



D-Link  EAGLE PRO AI M15D-Link  EAGLE PRO AI M15

▲ Realtek RTL8832AR 晶片(左) /

Realtek RTL8192FRH 晶片 (右)



Wi-Fi 收發部分,D-Link  EAGLE PRO AI M15 搭載了一顆 Realtek RTL8832AR 晶片提供 1 組 5GHz Wi-Fi 6 (802.11ax) 頻段,支援 2x2 MU-MIMO、80MHz 訊道頻寬,最高速度為 1200Mbps;配合一顆 Realtek RTL8192FRH 晶片提供 1 組 2.4GHz Wi-Fi 4 (802.11n) 頻段,支援 2x2 MU-MIMO、40MHz 訊道頻寬,最高速度為 300Mbps,雙頻設計合共提供最高 1500Mbps 無線網絡頻寬。另外,由於 Realtek RTL8198D SoC 晶片內建了訊號放大器,而兩顆 Wi-Fi 晶片亦具備 FEM 模組,所以並沒有額外加入任何獨立的 Wi-Fi 前端晶片。。



D-Link  EAGLE PRO AI M15

▲ XT26G01BWSEG 1Gb NAND Flash





由於 Realtek RTL8198D SoC 晶片已經內建了 128MB 的記憶體容量,D-Link EAGLE PRO AI M15 額外加入了一顆 XTX Technology 的 XT26G01BWSEG 1Gb NAND-Flash,提供 128MB 的韌體儲存空間。





D-Link  EAGLE PRO AI M15

▲ Realtek RTL8701AI 晶片





在 PCB 的角落還可以看到一顆 Realtek RTL8701AI 晶片,晶片下方埋藏了一小段隱藏式天線,據 D-Link 的回覆指出,晶片是用作提供 AI Wi-Fi 智慧連線功能,實時監控附近的 Wi-Fi 頻道的狀態,自動避開繁忙的頻道並切換至最佳的頻道,讓用家在任何時間都能擁有最佳的 Wi-Fi 連線品質,可見 D-Link 還是有針對 EAGLE PRO AI 系列路由器的 AI 功能下了一些功夫。







EAGLE PRO AI 手機應用程式



EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

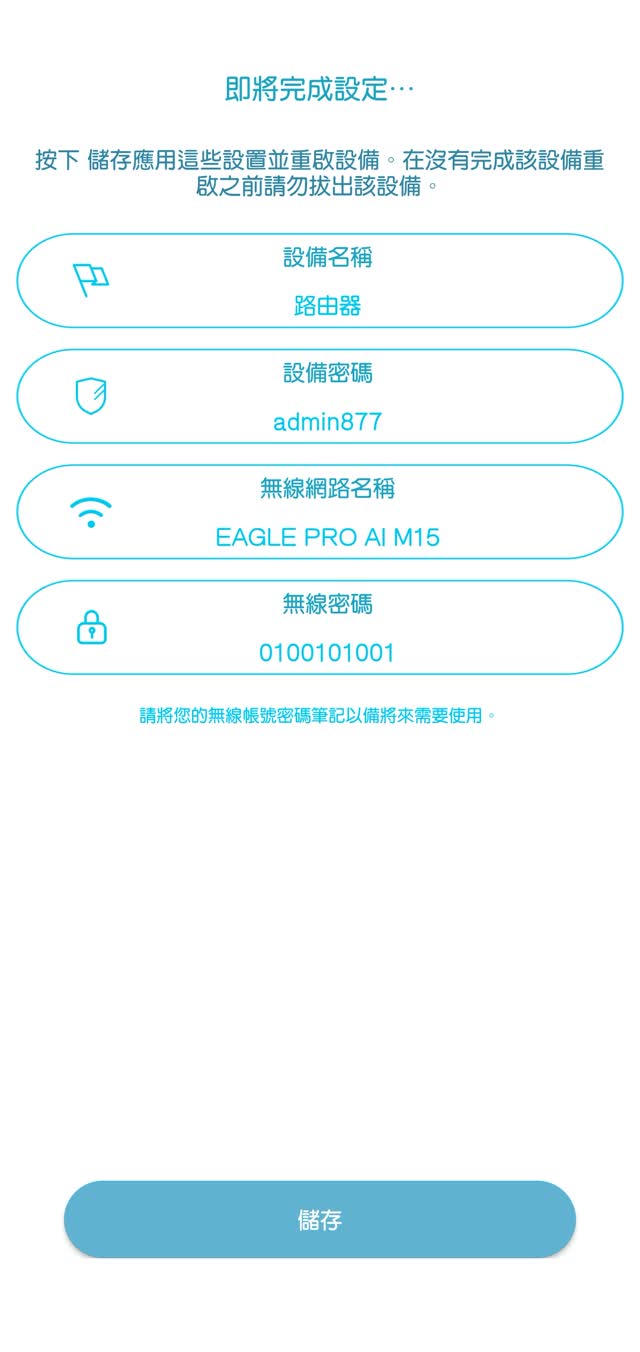

▲ 跟從簡單步驟進行即可完成設置

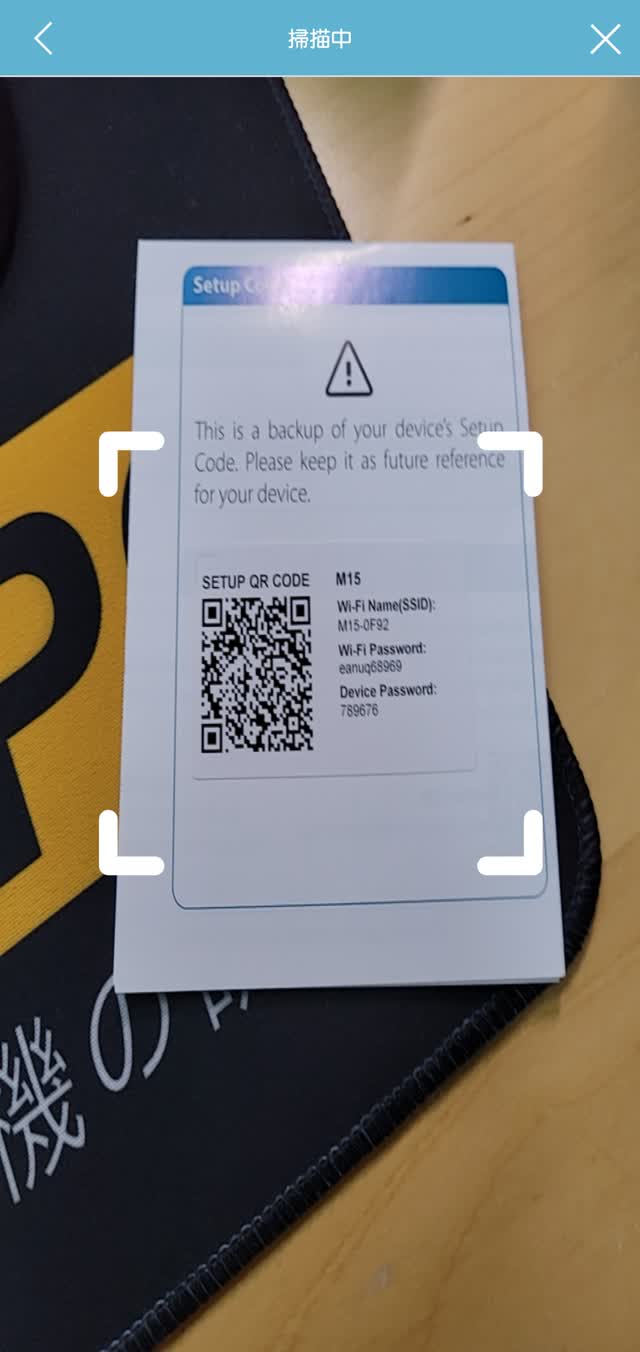

EAGLE PRO AI 作為 D-Link 全新推出的無線路由器系列,是需要搭配全新的 EAGLE PRO AI 手機應用程式使用,舊有的 D-Link Wi-Fi APP 無法辨別及操作這個系列的路由器產品。不過其實首次設定的方式與之前 D-Link 的 Wi-Fi Router 非常接近,同樣只需掃瞄機底或「快速安裝卡」上的 QR 二維碼,再根據畫面指示逐步設定 Wi-Fi SSID、Wi-Fi 密碼及管理員密碼即可在數分鐘間完成初始設置。



EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

▲ EAGLE PRO AI APP 主介面





初始設定完成後進入 EAGLE PRO AI 手機應用程式的主介面,就可以看得出它對比 D-Link Wi-Fi APP 在功能上更豐富,但仍能維持簡單直觀的介面設計,除了一般的無線網絡設置外,也提供了網絡速度測試、AI 助理、家長控制、AI QoS 流量管控及健康模式等實用功能,接下來我將會為大家一一介紹。







家長控制功能



EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

▲ 設有家長控制功能





D-Link EAGLE PRO AI M15 也有提供家長控制功能,能夠為多部裝置建立獨立的設定檔,針對不同家庭成員制定不同的網絡使用時間。特別「允許限制期間連線」選項,可以讓指定裝置在限制時間內只能以最高 1Mbps 的上下載速度使用網絡,這個功能讓父母能夠在一定程度上限制孩子利用網絡進行娛樂,但同時保留基本的訊息收發、查閱網上資料的連線能力,對比傳統的一刀切限制方式更具彈性。



EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

▲ 網站過濾器功能





作為家長最怕就是子女在網絡上瀏覽不良的內容,又或是沉迷在網絡遊戲、串流影片平台上,家長控制功能提供了網站過濾器,用家能夠手動新增網站黑名單,而且不再限於輸入完整網址,例如輸入「hkepc」就會一併封鎖 hkepc.com、hkepc.net 等不同副域名的版本,每個設定檔最多能夠加入 24 項網站封鎖名單。



EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

▲ 能自訂封鎖畫面語句





傳統的家長控制功能在拒絕連線後只會出現瀏覽器原生的無法連線的字句,並不會告知受限者無法連線的原因,D-Link EAGLE PRO AI M15 還可以讓用家自行設定當受限的裝置嘗試連線時會顯示的訊息,不會讓子女「死得不明不白」。







AI 助理功能



EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

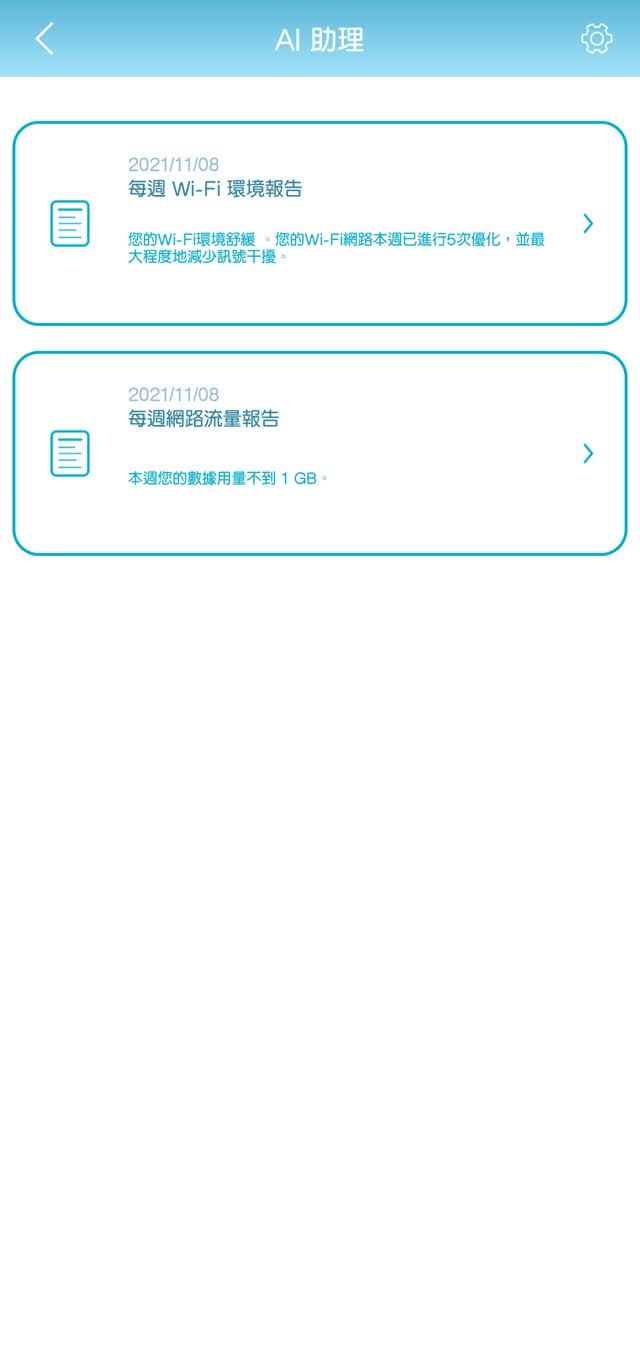

▲ AI 助理功能會提供每週網絡使用報告

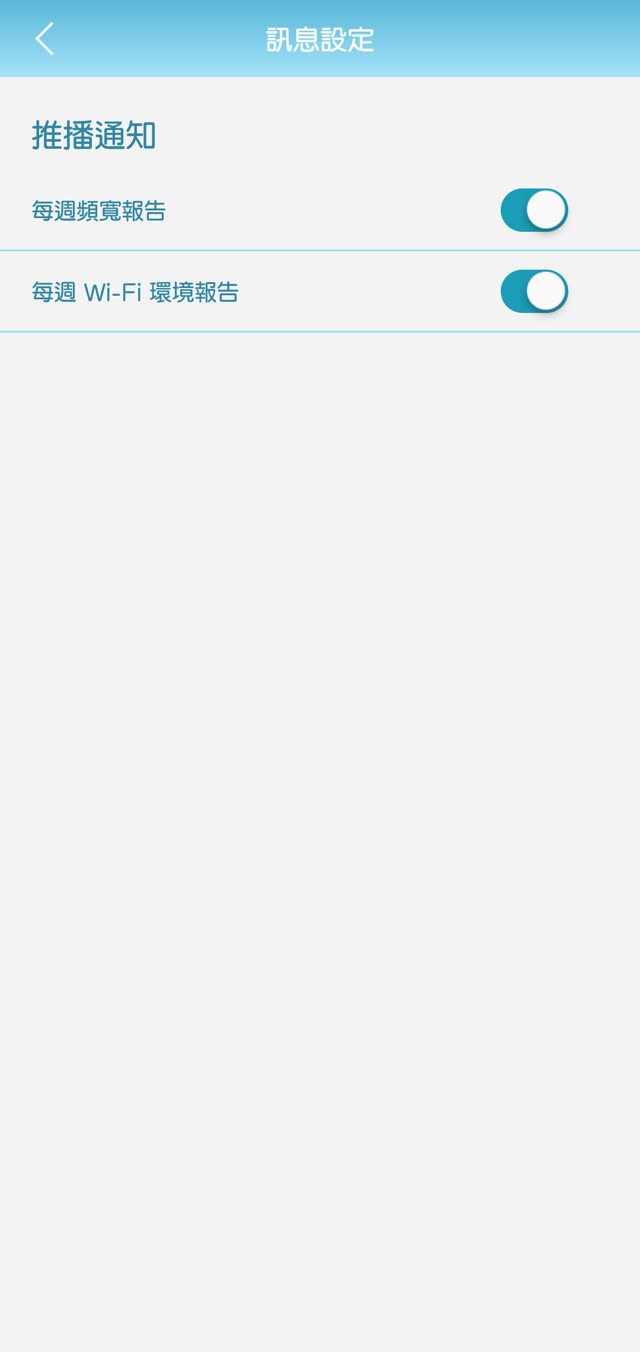

而「AI 助理」功能就是 EAGLE PRO AI 系列的獨有功能,路由器系統會監測日常的網絡動態,在每個星期一生成過往一週的頻寬報告及 Wi-Fi 環境報告,監察的內容包括是否有裝置在夜間時段頻繁活動、本週使用的數據用量及 Wi-Fi 環境是否混雜多干擾等等,用家還能在報告訊息的底部一鍵前住相關應對方法的設定頁面,功能非常實用。



EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹





連線裝置優先權功能



EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

▲ 可以為裝置設定網絡優先度





D-Link  EAGLE PRO AI M15 還加入了 AI QoS 流量管控功能,首次開啟會先進行一次網絡速度測試,再根據測得的網絡頻寬自動分配網絡資源,用家亦可以將需要較大流量的裝置設定成高優先權,確保在流量擠擁時擁有高優先權的裝置仍能保持流暢不擁塞。







AI 語音助理功能

EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

▲ 分別支援 Google Assistant 及 Amazon Alexa





至於所謂的 AI 語音助理功能,其實是代表 D-Link EAGLE PRO AI 系列路由器支援 Google Assistant 及 Amazon Alexa 兩大智能語音助理,透過將 D-Link 帳戶與 Google Assistant 或 Amazon Alexa 助理進行連結,用家就能夠在手機或語音助手裝置上透過語音指令對路由器進行控制,包括開關訪客網絡、重新啟動路由器、更新路由器韌體及查詢 Guest Wi-Fi 名稱等功能,免卻進入手機 APP 或網頁介面進行設定。



▲ 透過 Google Assistant 語音指令控制 EAGLE PRO AI 系列路由器

(影片以 R15 作為示範)



指令行動Google Assistant 廣東話語音指令
查詢 Wi-Fi 是否有打開Wi-Fi 開著嗎?
查詢 Guest Wi-Fi 是否有打開訪客 Wi-Fi 開著嗎?
查詢 Guest Wi-Fi 的 SSID訪客 Wi-Fi 名稱係乜野?
開啟 Guest Wi-Fi 頻段打開訪客 Wi-Fi。
關閉 Guest Wi-Fi 頻段關閉訪客 Wi-Fi。
重新啟動路由器重新啟動路由器。
更新路由器韌體更新我的路由器。



由於暫時只有 Google Assistant 支援香港的廣東話指令,所以筆者會以 Android 手機搭配 Google Assisant 進行語音指令測試,上表列出了筆者經測試能夠使用的語音指令及其功能供大家參考。







健康模式





EAGLE PRO AI 功能介紹EAGLE PRO AI 功能介紹

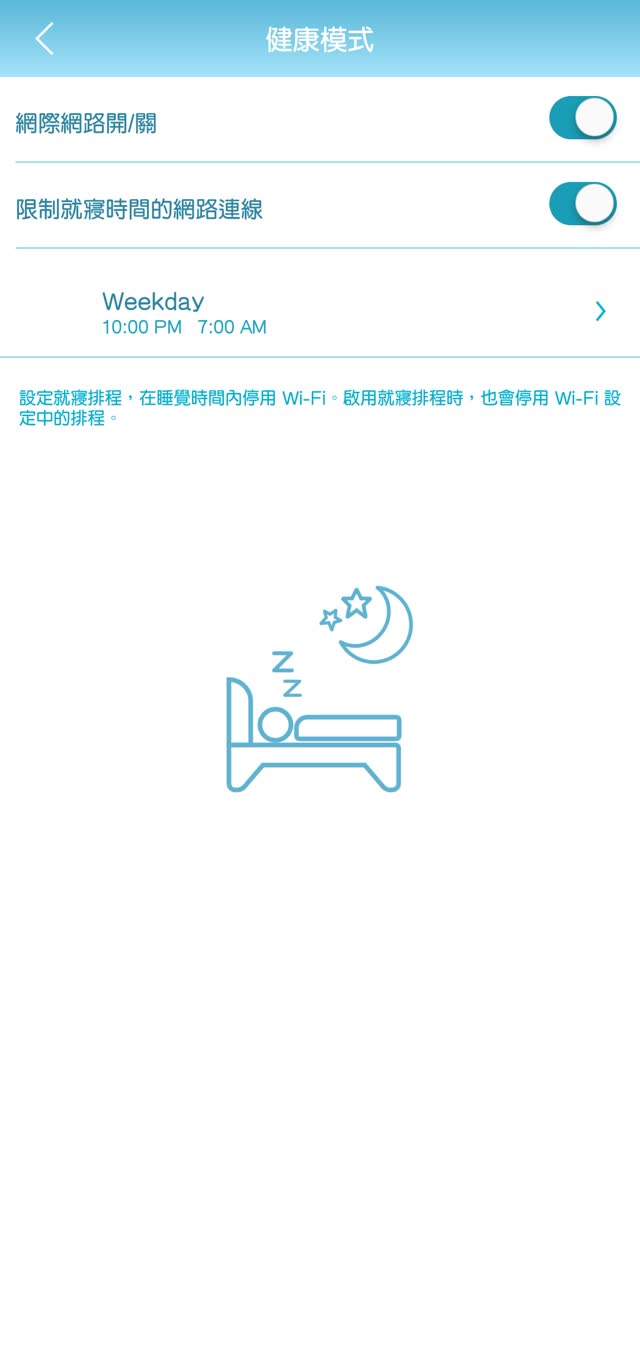

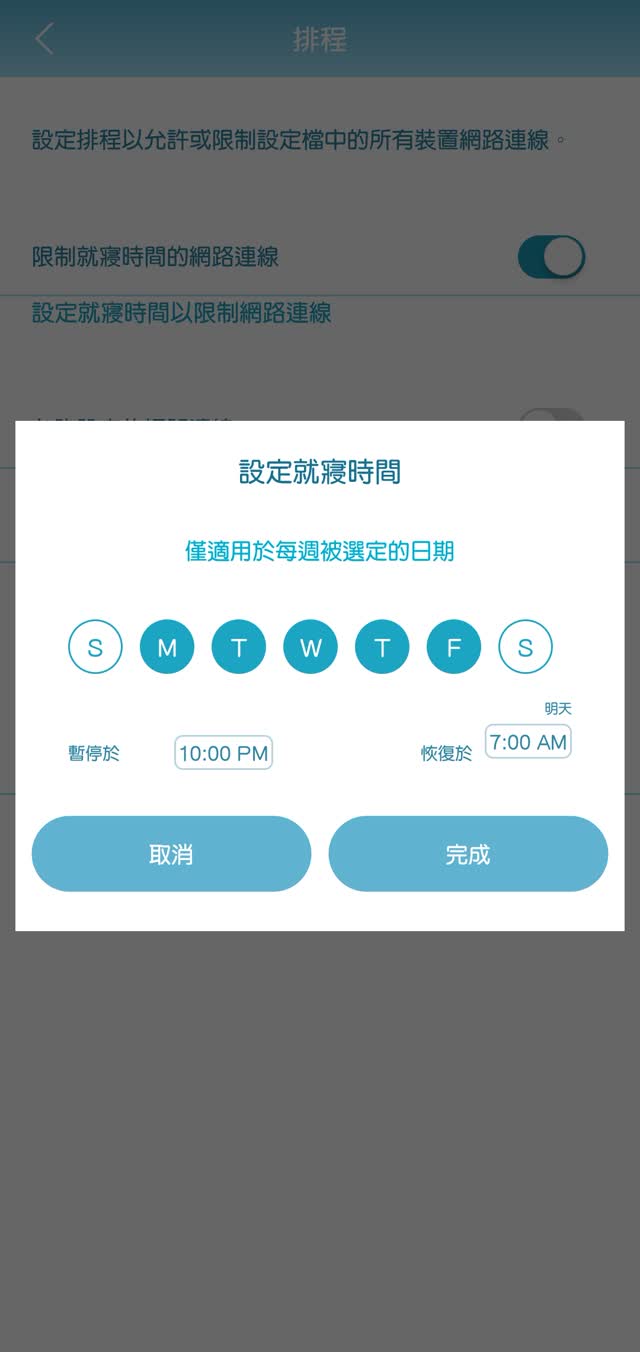

最後要介紹的就是健康模式功能,裡面設有兩個選項,其中一個是讓用家快速開關網際網絡連線,而另一個則是排程限制就寢時間的網絡連線能力,在到達就寢時間後直接中斷家中的互聯網連線能力,防止家人在晚間一直滑臉書、看影片不睡覺影響健康。







無線網絡速度測試︰



測試點參考平面圖 Mesh

▲ 測試點參考平面圖





採用 Samsung S21 智能手機配合兩部 D-Link EAGLE PRO AI M15 組成的無線 Mesh 網絡進行 Wi-Fi 速度測試,手機支援 2T2R 訊道收發及 80MHz 頻寬規格,對應 EAGLE PRO AI M15 的 5GHz 頻段的 2T2R、80MHz 規格,單一裝置的最大無線傳輸速度為 1.2Gbps。分別在編輯部四個不同位置以自行架設的 OpenSpeedTest 伺服器通過 1Gbps 內聯網絡進行測試,以測試單一裝置的最高 Wi-Fi 連線速度及覆蓋範圍,測試點及路由器的放置位置可參考上圖。另外亦找來了上次測試 EAGLE PRO AI R15 路由器的速度結果作比較,看看將兩部 M15 組成的 Mesh 網絡是否能夠加強整體的接收表現。

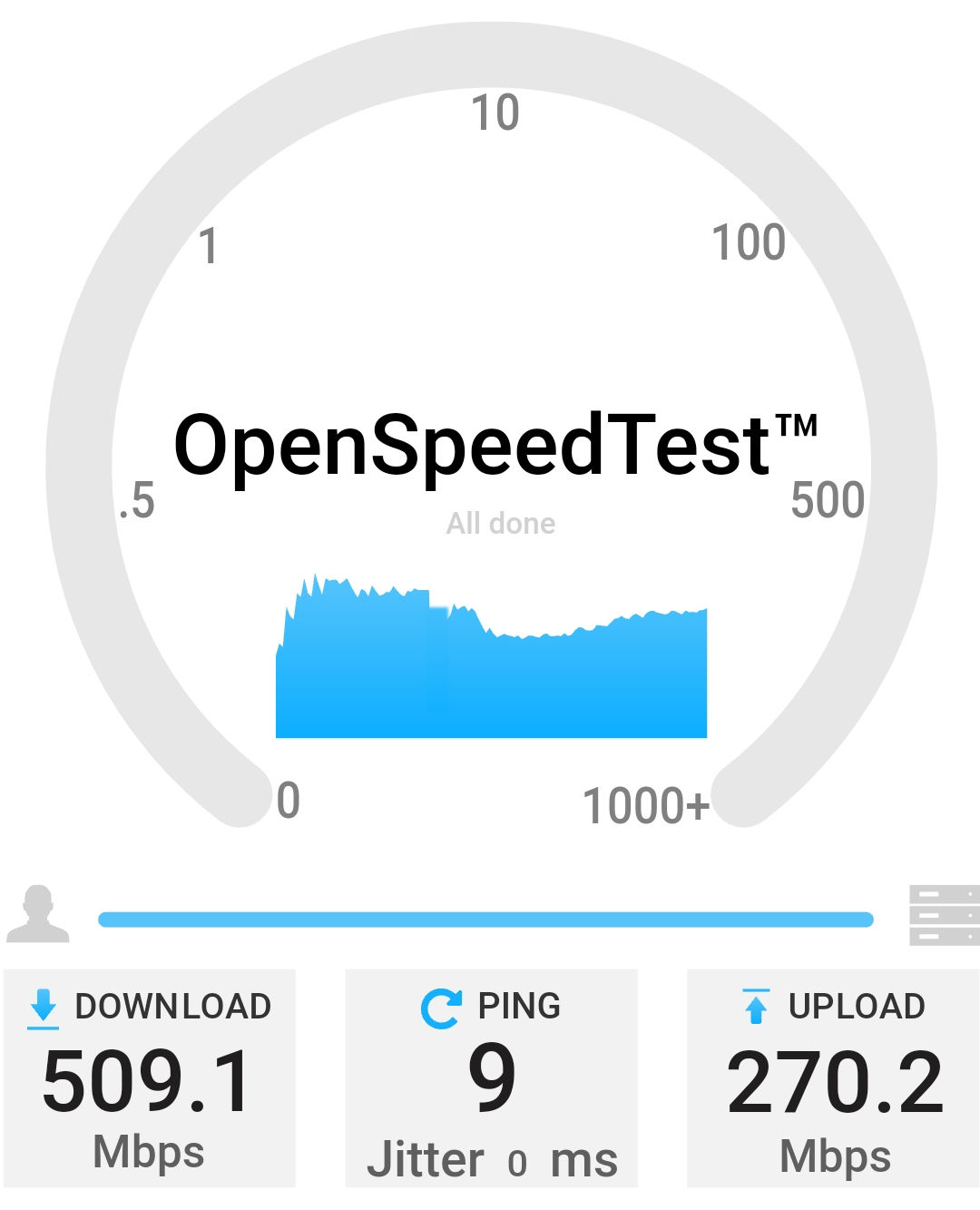

EAGLE PRO AI M15 2入組 速度測試EAGLE PRO AI M15 2入組 速度測試

EAGLE PRO AI M15 2入組 速度測試EAGLE PRO AI M15 2入組 速度測試







測試點連接頻道下載(Mbps)上傳(Mbps)延遲值(MS)
測試點 15.0GHz868.5659.48
測試點 25.0GHz659.6556.78
測試點 35.0GHz509.1270.29
測試點 45.0GHz496.5200.09





測試結果顯示,D-Link EAGLE PRO AI M15 Mesh 路由器的 Wi-Fi 速度在各個測試點都獲得不錯的表現,M15 在兩個無遮擋的「測試點1」及「測試點2」測得的下載速度分別達到約 870 及 660Mbps。不過 Mesh Router 的重點向來是在於加強覆蓋範圍的能力,當來到隔了一面牆壁、隔壁單位的「測試點3」及「測試點4」時,就能夠看到由兩部 M15 組成的無線 Mesh Wi-Fi 網絡的優勢出來了,分別測出高達 500Mbps 及 300Mbps 的下載速度,Wi-Fi 訊號完整覆蓋 HKEPC 編輯部兩個單位合共近千平方呎的空間,以 2T2R 入門級 Wi-Fi 6 路由器來說整體的網絡速度及覆蓋範圍都相當優秀。







>>>>D-Link  EAGLE PRO AI R15 無線路由器評測傳送門<<<<





D-Link EAGLE PRO AI M15 Mesh Router

售價︰HK$599 (單機)、HK$1098 (2入組)

查詢︰Synnex (2753-1668)





小編評語:



D-Link  EAGLE PRO AI M15

▲ 筆者認為「台灣製造」也是非常重要的賣點之一



繼上次測試 D-Link 全新推出的 EAGLE PRO AI R15 無線路由器後,來到今次測試同一系列的 EAGLE PRO AI M15。不過事實上,無論是 D-Link EAGLE PRO AI M15 還是同系列的 R15 也好,其實兩者都完整支援 AI Mesh 及其他 EAGLE PRO AI 系列的獨有功能,例如 AI Wi-Fi 優化、AI QoS 流量管控及 AI 語音控制功能等等,亦都同樣能夠互相配合組建 Mesh Wi-Fi 網狀無線網絡。而且除了天線結構、LAN 接口數量及外觀,R15 及 M15 採用的主要元件皆完全一致,加上整個 EAGLE PRO AI 系到路由器皆是由台灣設計及製造,對 MIC 路由器沒信心的讀者不仿考慮一下這套 D-Link EAGLE PRO AI 系列路由器。
