覺醒 !! EVA 初號機起動
MSI MAG B660 TOMAHAWK EVA e-PROJECT
文: Richard Chow / 評測中心


MSI 與日本電競品牌 EVANGELION e:PROJECT 聯名合作,推出 MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板,具備 EVA 初號機的紫搭綠的配色設計,並加入大量 EVA 風格的文字藝術,具備不俗的 VRM 供電設計和主機板連接及擴充功能,EVA 粉絲不妨留意一下。



MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板





MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板





MSI 全新推出 MAG B660 TOMAHAWK EVA e-PROJECT 主機板,是其一款 MSI X EVANGELION e:PROJECT 聯名合作的電腦主機板,採用 EVA 初號機的配色設計,具備 12 + 1 +1 相 60A SPS 供電設計,支援最高 DDR5-6200+ OC、3 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組,提供不俗的主機板連接和擴充功能,可滿足大部分用家的需求。



MSI MAG B660 TOMAHAWK EVA e-PROJ

MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ

▲ EVA-01 初號機專屬配色設計





MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,EVA 特別版的金屬散熱器由原來的全黑配色,改為 EVA 初號機專屬的紫色並配搭少量螢光綠和黃色,主機板配色方面十分滿足到初號機的形象,金屬散熱器設有 EVANGELION e:PROJECT 和 NERV 的標語及標誌,主機板 PCB 亦印上了 EVA 福音戰士動畫風格的文字藝術,例如同步率 400%、人類補完計劃、西歷 2022 年等等,而且 CPU 保護蓋用上「EVA 覺醒」貼紙,整體 EVA 元素非常充足,相信 EVA 粉絲絕對滿足今次的外觀設計。



MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 採用 EVA 風格的文字藝術

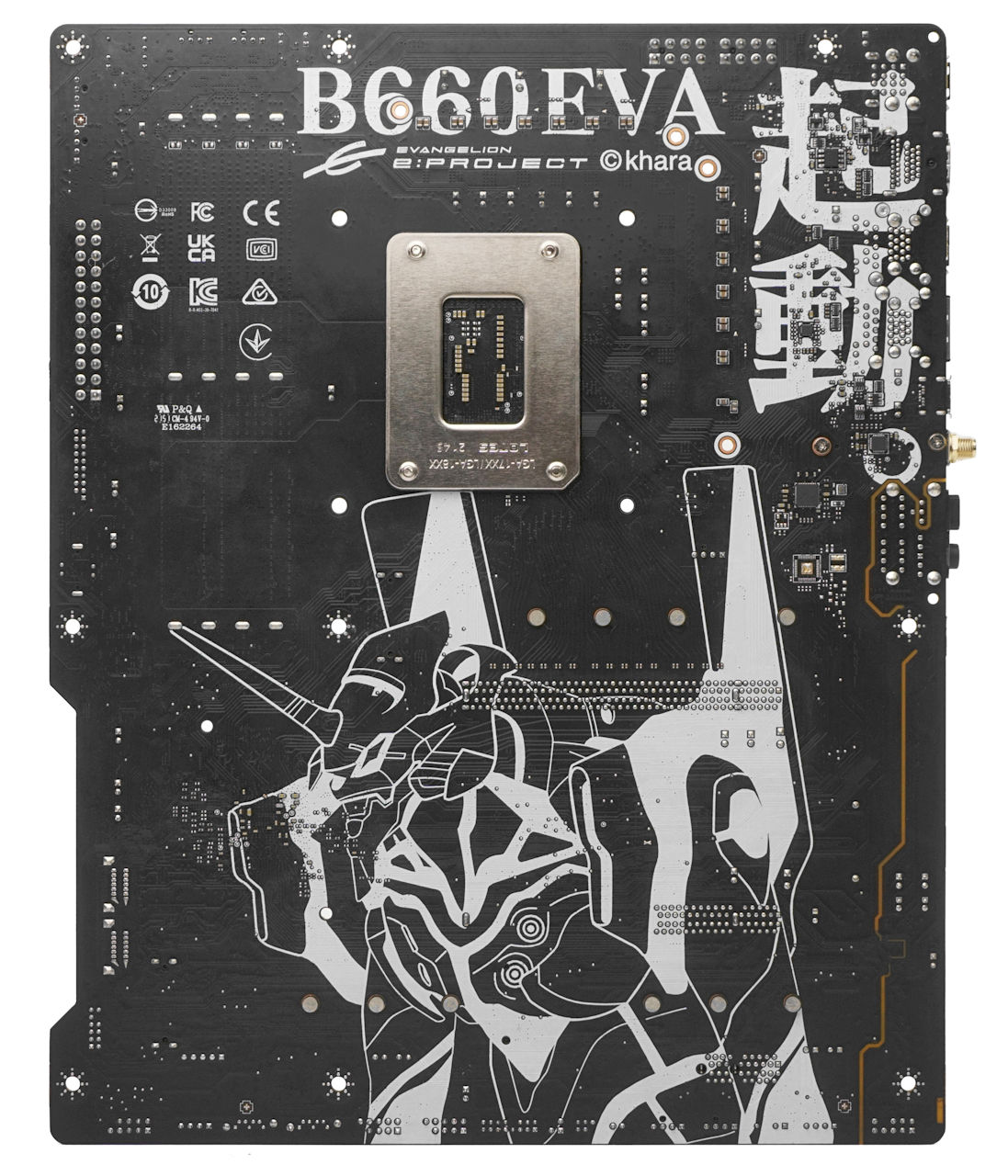

卸下主機板散熱器後,可以更清楚地看到 EVA 風格的文字藝術,意外的是,主機板竟然印上了「MELCHIOR.1」、「BALTHASAR.2」、「CASPER.3」的字樣,這是 EVA 故事中三台 MAGI 系統超級電腦的名稱,相信設計師是相當熟悉 EVA 故事內容,而主機板背面印上了大大的初號機線條圖案和「起動」字樣,這裏的設計相對比較單調,不過能夠顯示初號機圖案已經滿足了。



MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ



MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板包裝盒用上初號機線條圖案和少許 EVA 元素的設計。







支援第 12 代 Core 處理器、全新 LGA 1700 Socket



Intel B660 主機板具備全新 LGA 1700 處理器介面,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 全新 LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。





第 12 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心/線程L3 快取

P-Core

基礎/最高渦輪/最高渦輪3.0時脈 (GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-12900K8816/2430MB3.2 / 5.1 / 5.22.4 / 3.9125W241W
Intel Core i9-12900KF8816/2430MB3.2 / 5.1 / 5.22.4 / 3.9125W241W-
Intel Core i9-129008816/2430MB2.4 / 5.0 / 5.11.8 / 3.8
65W202W
Intel Core i9-12900F8816/2430MB2.4 / 5.0 / 5.11.8 / 3.8
65W202W-
Intel Core i7-12700K8412/2025MB3.6 / 4.9 / 5.02.7 / 3.8125W190W
Intel Core i7-12700KF8412/2025MB3.6 / 4.9 / 5.02.7 / 3.8125W190W-
Intel Core i7-127008412/2025MB2.1 / 4.8 / 4.91.6 / 3.7
65W180W
Intel Core i7-12700F8412/2025MB2.1 / 4.8 / 4.91.6 / 3.7
65W180W-
Intel Core i5-12600K6410/1620MB3.7 / 4.9 / -2.8 / 3.6125W150W
Intel Core i5-12600KF6410/1620MB3.7 / 4.9 / -2.8 / 3.6125W150W-
Intel Core i5-12600606/1218MB3.3 / 4.8 / --
65W117W
Intel Core i5-12500606/1218MB3.0 / 4.6 / --
65W117W
Intel Core i5-12400606/1218MB2.5 / 4.4 / --
65W117W
Intel Core i5-12400F606/1218MB2.5 / 4.4 / --
65W117W-
Intel Core i3-12300404/812MB3.5 / 4.4 / --
60W89W
Intel Core i3-12100404/812MB3.3 / 4.3 / --
60W89W
Intel Core i3-12100F404/812MB3.3 / 4.3 / --
60W89W
Pentium Gold G7400202/46MB3.7 / - / --
46W-
Celeron G6900202/44MB3.4 / - / --
46W-





全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程,採用了大小核混合架構,大核心 (P-Core) 為高效能的 Golden Cove 微架構,小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構,核心數量最高為 16 核心、24 線程設計,最高 PL2 功耗為 241W,對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel B660 系統晶片



MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ

▲ PCH 散熱器 & Intel B660 PCH 系統晶片





採用 Intel B660 系列晶片組,相較 Z690 在功能與規格上有所刪減,例如 Z690 可支援 PCIe 5.0 雙 x8 繪圖接口,B600 則不可分割只有單一 PCIe 5.0 x16,同時 B660 僅支援記憶體超頻,不支援 CPU  Ratio 超頻,同時 DMI 4.0 Lanes 亦由 x8 降至 x4,CPU 與 PCH 晶片之間頻寬降至 7.96GB/s,成為了兩者的主要市場區間。





Intel 600 系列晶片組規格

 Intel Z690Intel H670Intel B660Intel H610
CPU PCIe 5.0 GFX1x16
2x8
1x16
2x8
1x161x16
CPU PCIe 4.0 SSD1x41x41x4-
OC SupportCPU
Memory
MemoryMemory-
DMI 4.0 Support8844
Intel Optane SupportYesYesYes-
Max HSIO Lanes38322412
Max PCIe Lanes
(4.0/3.0)
12/1612/126/80/8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
4/10/102/4/82/4/60/2/4
Max USB 2.014141210
Max SATA8844





此外,Intel B660 晶片組的週邊規格亦較 Z690 有作刪減,HSIO Lanes 數目由 38 個減至 24 個,PCH 的 PCIe 4.0 Lanes 由 12 個降至 6 個,因此 PCIe 4.0 SSD 支援數目亦相對減少,SATA 數目亦由 8 個減至 4 個,如果你不需要那麼大的擴充能力, B660 能提供較高的性價比選擇。







支援最高 DDR5-6200+ OC



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 支援 4 組 DDR5 DIMM 擴充槽





記憶體方面,MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板為 B660 DDR5 版本,設有 4 組 DDR5 DIMM 擴充槽,採用 SMT 表面黏著技術的插槽以減少訊號干擾,支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB。



MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ

MSI MAG B660 TOMAHAWK EVA e-PROJ





根據主機板的官方規格,MSI MAG B660 TOMAHAWK EVA e-PROJECT最高支援 DDR5-6200+ OC 速度 (1DPC 1R),筆者採用 TEAM T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體套裝,在手動調整工作電壓及延遲值後成功超頻至 DDR5-6584 CL40 CR2 並完成 AIDA64 記憶體讀寫速度測試,記憶體超頻能力十分強大。







12 + 1 + 1 組 60A SPS 供電模組



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 12 + 1 + 1 組 60A SPS 供電模組





VRM 供電模組方面,MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板採用14 相數位供電設計,其中 12 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電,每相供電平均攤分電流負載,加強系統穩定性以應付繁重的運算需求。



MSI MAG B660 TOMAHAWK EVA e-PROJ

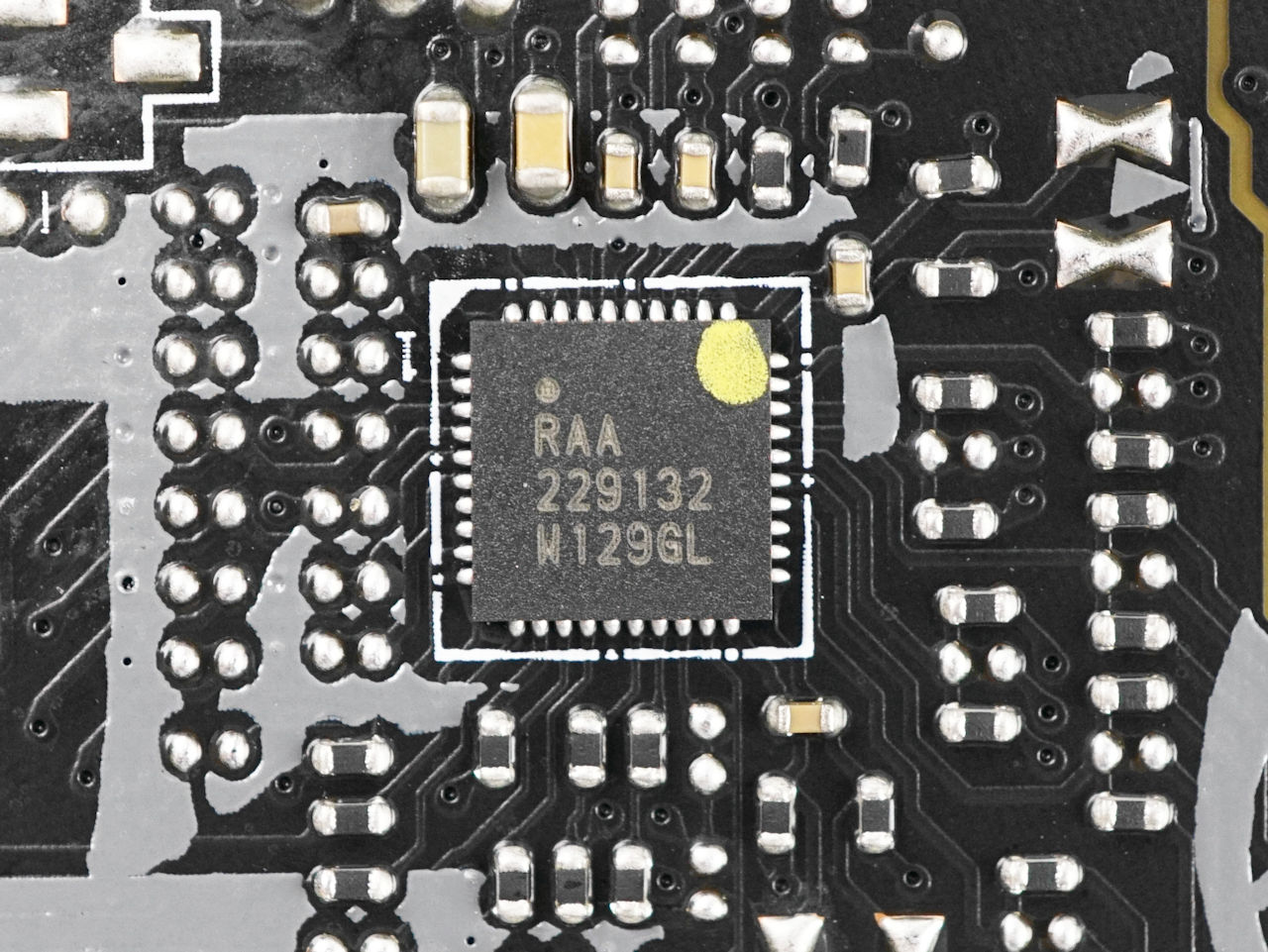

▲ RAA229132 PWM 控制器



MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ

▲ ISL99360 SPS DrMOS 晶片





MSI MAG B660 TOMAHAWK EVA e-PROJECT 採用 Renesas RAA229132 最高 9 相 PWM 控制器,支援雙通道輸出配置,並以 12 (6x2) + 1 相並聯模式配置運作,驅動 12 相 CPU vCore 供電和 1 相 VCCGT 供電,配搭 13 組 Renesas ISL99360 60A SPS DrMOS 晶片,配備最新 Smart Power Stage 技術,實時監控每相的電流及溫度,單顆能夠提供最高 60A 持續電流處理能力,vCore 部分總輸出可達 720A 電流負載,足夠應付 12 代 Intel Core 全系列 CPU 的供電需求。



MSI MAG B660 TOMAHAWK EVA e-PROJ

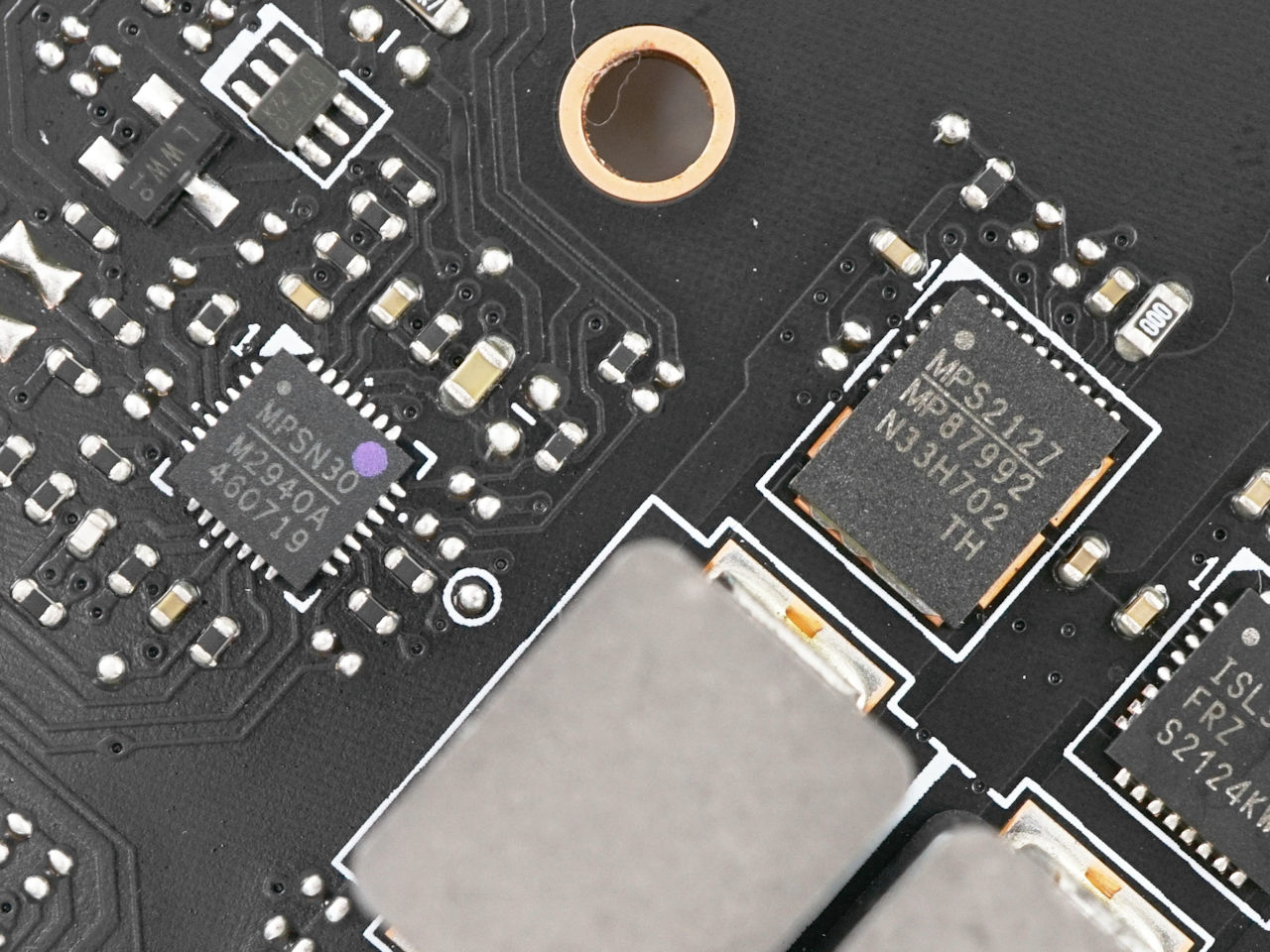

▲ M2940A PWM 控制器、MP87992 DrMos 晶片





全新的 VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 MPS M2940A PWM 控制器,直出驅動 1 相 VCCAUX 供電,配搭 1 組 MPS MP87992 70A DrMOS 晶片。



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 金屬合金功率電感、低電阻固態電容





採用金屬合金功率電感搭配低電阻固態電容,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,帶來更穩定的供電輸出。



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ ATX 8+8-pin CPU 供電插槽





MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板採用 2 組 ATX 8-pin CPU 供電插槽,以提供足夠的 CPU 電源功耗需求。







大型鋁擠鰭片散熱器



MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 大型鋁擠鰭片散熱器





MSI MAG B660 TOMAHAWK EVA 特別版主機板採用 2 組大型鋁擠散熱器,具備鋁擠造型散熱鰭片,其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上,以增加更多散熱面積來提升散熱效果,可讓 MOSFET 晶片保特於較低的工作温度,為系統提供穩定的供電輸出。







PCIe Steel Armor 插槽

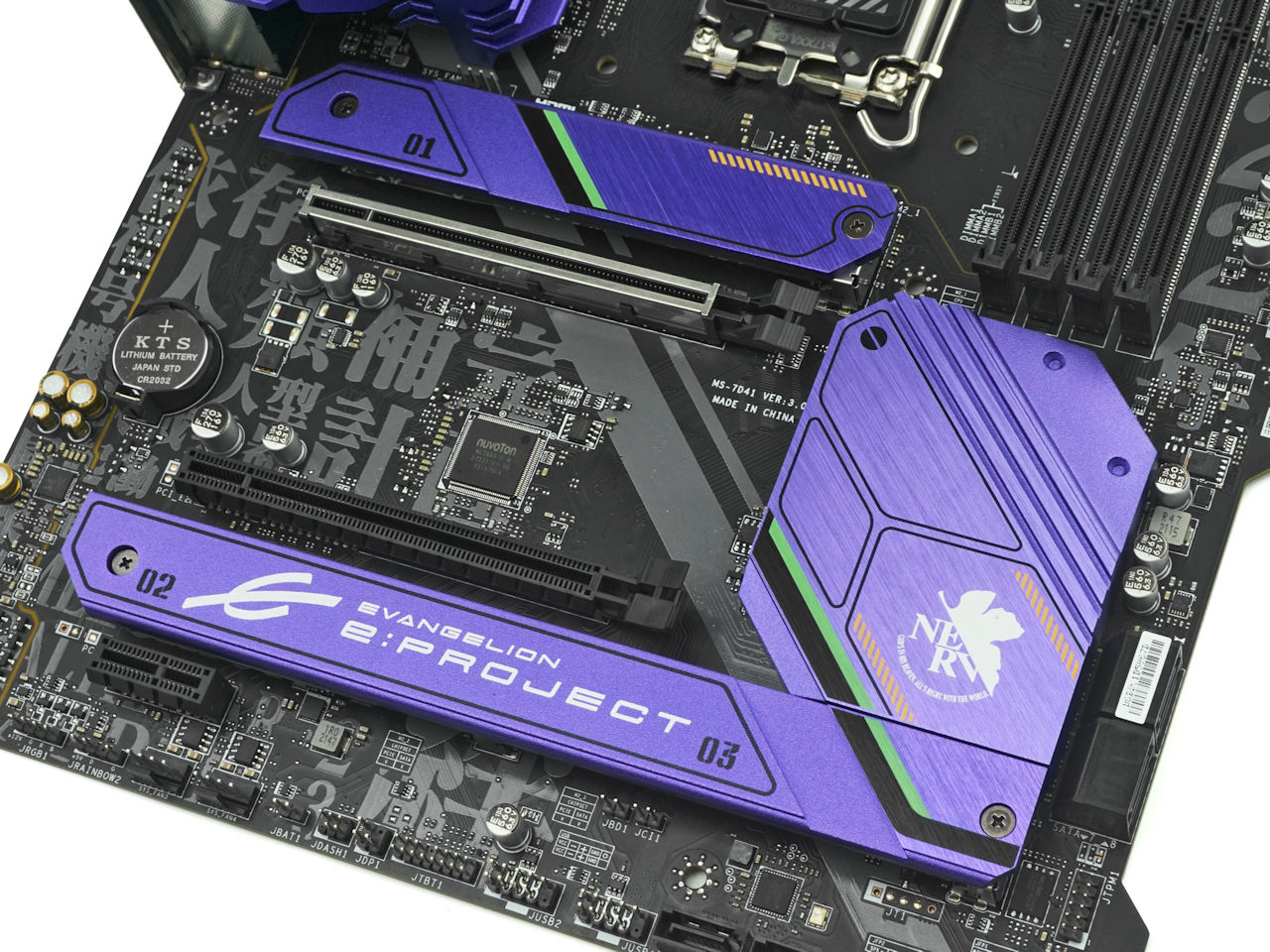

MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板提供了 2 組 PCIe x16 插槽,分別支援 PCIe 4.0 x16 和 PCIe 3.0 x4,上方的 PCI_E1 插槽由 CPU LANES 提供,下方的 PCI_E2 插槽由 B660 晶片組提供,另外透過 B660 晶片組提供 1 組 PCIe 3.0 x1 插槽,可供用家接駁視訊擷取卡及音效卡等擴充裝置使用。



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 2 組 PCIe x16 插槽



PCI_E1 插槽採用 PCIe Steel Armor 金屬外殼加固插槽,可增強插槽的承托力。





PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCI_E1PCIe 4.0 x16CPU
PCI_E2PCIe 3.0 x4B660
PCI_E3PCIe 3.0 x1B660







3 組 M.2 SSD、6 組 SATA 3 介面



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 提供 2 組 M.2 SSD 介面配置





MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板提供 3 組 M.2 SSD 介面配置,CPU 插槽下方的 M2_1 插槽支援最高 PCle 4.0 x4,並由 CPU LANES 提供,PCI_E2 插槽下方左邊的 M2_2 插槽支援最高 PCle 4.0 x4 ,而右邊的 M2_3  插槽支援最高 PCIe 4.0 x2,並皆由 B660 晶片組提供。



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 具備金屬散熱器





為滿足高速 M.2 SSD 產品的散熱需求,所有插槽皆具備金屬散熱器,可避免發生過熱降速的情況,並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。





M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M2_1PCIe 4.0 x4 (64 Gb/s)M Key 2210CPU
M2_2PCIe 4.0 x4 (64 Gb/s) & SATA3 6Gb/sM Key 2280B660
M2_3PCIe 4.0 x2 (32 Gb/s) & SATA3 6Gb/sM Key 2280B660



MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ

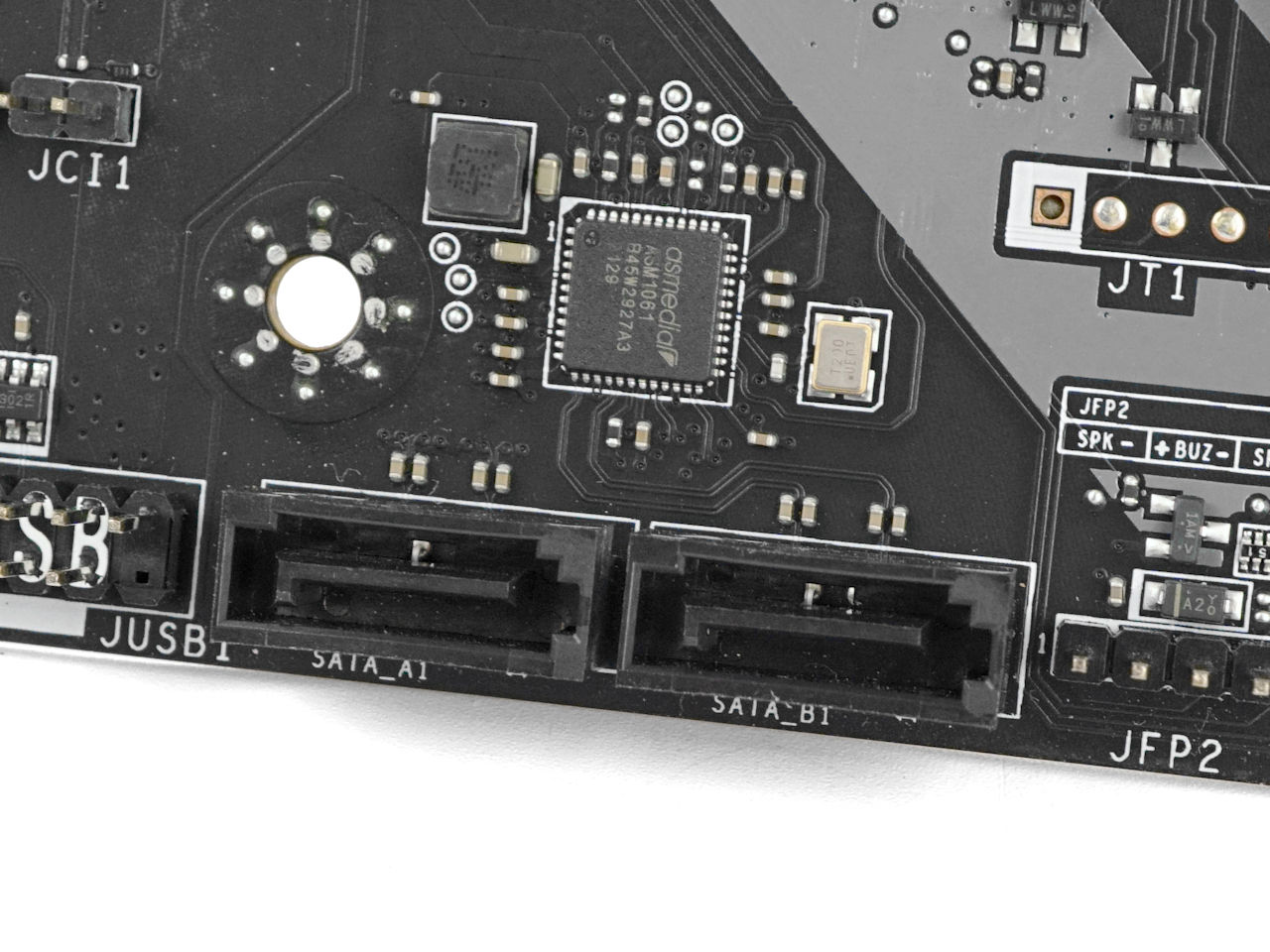

此外,主機板提供了 6 組 SATA 6Gbps 接口,其中 4 組由 B660 系統晶片提供和 2 組由 ASMedia ASM1061 晶片提供,並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。







Pre-Installed I/O Shield



MSI MAG B660 TOMAHAWK EVA e-PROJECT 主機板採用了 Pre-Install I/O Shield 設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。



MSI MAG B660 TOMAHAWK EVA e-PROJ



主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組DisplayPort 1.4 影像輸出接口 ,支援最高 4096x2160@60 Hz 解析度,支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外亦提供 4 組 USB 2.0 Type-A 接口、4 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口,以及 1 組  USB 3.2 Gen2x2 20Gbps Type-C 接口,USB 接口非常充足。



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ 前置 USB Type-C 接口





另外主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口,整體 USB 連接性非常充足。







Intel 2.5G LAN 網絡模組



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ RTL8125BG 2.5G 網絡晶片





MSI MAG B660 TOMAHAWK EVA e-PROJECT 採用 Realtek RTL8125BG 2.5G 網絡晶片,支援最高 2,500 Mbps 網絡傳輸速度,並向下支援 1000/100/10 Mbps 速度,雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及,但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。







Wi-Fi 6 無線網絡模組



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ Intel AX211 WiFi Card





MSI B660 TOMAHAWK EVA 採用 Intel Wi-Fi 6 AX211 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高頻段更由 5GHz 升級到 6GHz,近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。







Realtek ALC1220P 音效晶片



MSI MAG B660 TOMAHAWK EVA e-PROJ

▲ S1220A 音效晶片





MSI B660 TOMAHAWK EVA  採用 Realtek ALC1220P 音效晶片,支援 7.1 聲道環繞音效、音效格式最高為 32-bit / 192KHz,提供 120dB 訊噪比 ( SNR ) 音效輸出品質及113dB 訊噪比 ( SNR ) 錄製輸入品質,具備左右聲道的線路隔離設計,配搭 Nichicon Fine Gold 音效處理電容,提供更加純淨自然的高音質音響效果。







Mystic Light RGB 燈效支援



MSI MAG B660 TOMAHAWK EVA e-PROJMSI MAG B660 TOMAHAWK EVA e-PROJ



為滿足用家需求,主機板亦提供了 2 組 4-pin RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A 36W,以及 2 組 3-pin 可編程 RGB 接口,輸出為 5V 3A 15W,並支援 Mystic Light RGB 控制,讓用家為系統佈置更豐富的 RGB 燈效。



MSI MAG CORELIQUID C240 EVA e-PRMSI MAG CORELIQUID C240 EVA e-PR





MSI MAG B660 TOMAHAWK EVA e-PROJECT 的預設燈光效果為紫黃閃動效果,能夠配合 RGB 水冷,展示 EVA 初號機聯動的燈光效果。





平平評語:



MSI 全新推出 MAG B660 TOMAHAWK EVA e-PROJECT 主機板,作為 EVA 特別版主機板,採用了 EVA 初機機主題的專屬配色設計,亦加入NERV 標誌和大量 EVA 風格的文字藝術的字樣,EVA 元素發揮得淋漓盡致,整體非常充滿視覺衝擊感,加上 MSI B660 TOMAHAWK 亦具備不俗的 VRM 供電用料、連接及擴充功能,而且中階 B660 晶片組等級,十分適合 EVA 迷使用。
