SEGA X SONIC 超音鼠 !!
ASRock Z790 PG SONIC 主機板
文: John Lam / 評測中心


ASRock 與日本 SEGA 合作推出 Z790 PG SONIC 音速鼠聯名主機板,基於 Z790 PG Riptide 硬體移植,採用 14 + 1 + 1 供電設計支援 Intel 12 / 13 代 Core 處理器,換上可愛的 Sonic the Hedgehog 超音鼠造型,IO Cover 設有超音鼠遊戲標誌性的金環,不同角度觀看會發現金環轉動的動態效果,喚起昔日玩 SEGA 五代、音速鼠遊戲的美好回憶。



ASRock Z790 PG SONIC 主機板

Z790 PG SONIC

對於 70、80 後老機迷來說,超音鼠在 90 年代初當時帶來了極大的震撼,受惠於 SEGA 五代主機 16bit 圖像處理機能,1991 年推出 SONIC 超音鼠遊戲,擁有極速的圖像橫板捲軸系統,為玩家帶來了前所未有的速度體驗,超音鼠大獲成功並且成為 SEGA 的吉祥物。這是 ASRock 與日本 SEGA 合作推出 Z790 PG SONIC 主機板,童年回憶真係翻晒嚟,硬體基於主流級 Z790 PG Riptide 主機板,換上可愛的 Sonic the Hedgehog 超音鼠造型,讓我地一齊夢迴 90 年代嘅美好時光。





Z790 PG SONICZ790 PG SONIC





Z790 PG SONIC 主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,定位是主流級 Z790 硬體是由 Z790 PG Riptide 主機板完全移植,分別在於 IO Cover、散熱器與 PCB 圖案改為藍、白及銀配色,印有 SONIC、SONIC THE HEDGEHOG 字樣與超音鼠圖案,搞到我想搵隻白色機箱拉 SONIC 花襯下佢,然後安翻個模擬器玩吓先。









在 IO Cover 上有個大大嘅金環,呢個係超金鼠遊戲嘅重要元素,唔小心碰到敵人或尖矛就會飛晒出嚟,作為主流級產品當年唔會放隻 MON 係上面,採用類似 80、90 年代魔術間尺原理,當移動視線角度時會出現金環旋轉效果,真係好有 80、90 年代情懷。

Z790 PG SONIC

Z790 PG SONIC 主機板背面印有大大隻超音鼠圖案,雖然砌上機後是無法看到,但對於 SEGA 或者超音鼠迷來說非常重要,突然腦海就會浮出開機音效同遊戲 BGM。

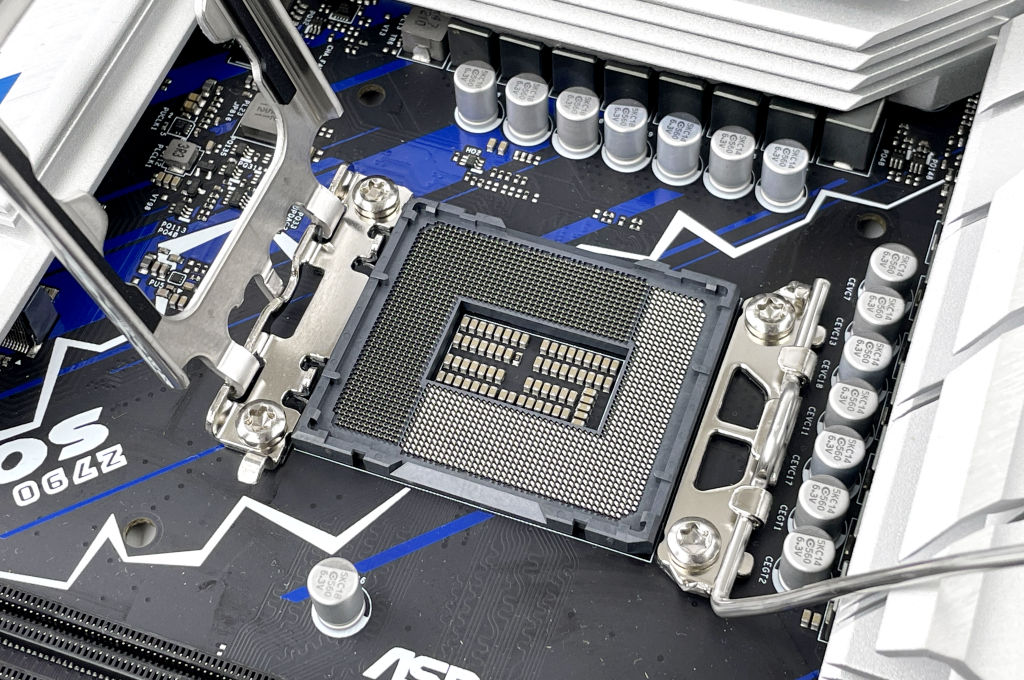

支援第 13 代 Core 處理器、LGA 1700 Socket



Intel Z790 主機板沿用上代 LGA 1700 處理器介面,支援第 13 代 Core 處理器和兼容第 12 代 Core 處理器,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。





Z790 PG SONIC





全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++),同樣採用大小核混合架構,大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構,小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。



第 13 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心 / 線程L3 快取

P-Core

Base / Max Turbo(GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-13900K81624 / 3236MB3.0 / 5.82.2 / 4.3125W253WUHD 770
Intel Core i9-13900KF81624 / 3236MB3.0 / 5.82.2 / 4.3125W253W-
Intel Core i7-13700K8816 / 2430MB3.4 / 5.42.5 / 4.2125W253WUHD 770
Intel Core i7-13700KF8816 / 2430MB3.4 / 5.42.5 / 4.2125W253W-
Intel Core i5-13600K6814 / 2024MB3.5 / 5.12.6 / 3.9125W181WUHD 770
Intel Core i5-13600KF6814 / 2024MB3.5 / 5.12.6 / 3.9125W181W-





採用全新制程,Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量,小核心 (E-Core) 相比上代,增加至最高 16 核心、L2 Cache 容量提升至 4MB,核心時脈最高提升了 600MHz 至最高 4.3GHz,核心數量最高為 24 核心、32 線程設計,最高 PL2 功耗為 253W,單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-5600 及 DDR4-3200 記憶體速度,並支援最新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel Z790 系統晶片



Z790 PG SONIC

▲ PCH 散熱器 & Intel Z790 PCH 系統晶片





全新 Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格,整體規格並沒有太大提升,支援 CPU 和記憶體超頻,同樣採用 DMI 4.0 x4 通道,HSIO Lanes 數目維持 38 個,最大的差別是晶分組 PCIe Lanes 分配上有所不同,晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個,晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個,而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個,其餘 USB 3.2/2.0 介面數目相同。



Intel Z790 系列晶片組規格

 Intel Z790Intel Z690
CPU PCIe 5.0 GFX1x16 / 2x81x16 / 2x8
CPU PCIe 4.0 SSD1x41x4
Max HSIO Lanesup to 38up to 38
Chipset PCIe 4.0 Lanesup to 20up to 12
Chipset PCIe 3.0 Lanesup to 8up to 16
DMI 4.0 Supportx8x8
SATA 3.0 (6Gb/s)up to 8up to 8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
5/10/104/10/10
Max USB 2.01414
OC Support

IA CPU

BCLK
Memory

IA CPU

BCLK

Memory







支援最高 DDR5-6800+ OC



 Z790 PG SONIC

▲ 支援 4 組 DDR5 DIMM 擴充槽





記憶體方面,ASRock Z790 PG SONIC 主機板為 DDR5 型號,設有 4 組 DDR5 DIMM 擴充槽,支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB。記憶體速度方面,主機板官方規格表示支援最高 DDR5-6800+ OC 速度 (1DPC 1R)。





14 + 1 + 1 組 50A Dr.MOS 供電



Z790 PG SONIC

▲ 14 + 1 + 1 供電設計



VRM 供電模組方面,Z790 PG SONIC 採用16 組 Power Stage 數位供電模組設計,其中 14 組為 CPU vCore 供電、1 組為 VCCGT 供電、2 組為 VCCAUX 供電,採用 Richtek RT3628AE PWM 控制器,它是原生 8 + 1 相雙通道輸出配置,這片主機板採用 7 + 1 相並聯雙倍功率級運作模式,達成 14 + 1 + 1 組供電設計。





Z790 PG SONICZ790 PG SONIC

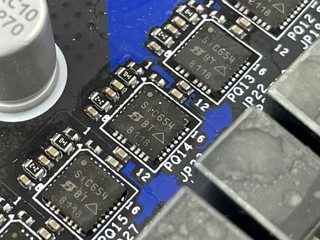

CPU vCore 與 VCCGT 供電採用 Vishay Siliconix SIC654 Dr.MOS 晶片,單顆能夠提供最高 50A 持續電流處理能力,vCore 部分總輸出可達 700A 電流負載。VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 uPI Semi uP1537P PWM 控制器,直出驅動 1 相 VCCAUX 供電,配搭 1 組 2 上 Vishay SIRA28 38A + 2 下 Vishay SIRA10 60A MOSFET 配置。





Z790 PG SONICZ790 PG SONIC





採用高效金屬合金功率電感搭配台灣鈺邦 5K 電容,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,黑色電容在 105ºC 環境下能具備至少 5,000 小時使用壽命,,帶來更穩定的供電輸出。





SMT PCIe 5.0 插槽、加強型合金插槽



Z790 PG SONIC

▲ PCIe 5.0 x16 插槽





ASRock Z790 PG SONIC 主機板提供了 2 組 PCIe x16 插槽,分別支援最高 PCIe 5.0 x16 和 PCIe 4.0 x4,上方的 PCIE1 插槽由 CPU LANES 提供,下方的 PCIE2 插槽由 Z790 晶片組提供,另外透過 Z790 晶片組提供 1 組 PCIe 3.0 x1 插槽,並採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊。



PCIe 插槽配置

PCIe 插槽PCIe 速度PCIe Lanes 分配
PCIE1PCIe 5.0 x16CPU
PCIE2PCIe 4.0 x4Z790
PCIE3PCIe 3.0 x1Z790





PCIE1 插槽皆採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣,可增強插槽的承托力和減少插槽被扯開的機會。另外,為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度,PCIE1 更改用 SMT 表面黏著技術的插槽設計,相比傳統 DIP PCIe 插槽,可提供更穩定的訊號傳輸,並減少訊號衰減的機會。





支援 PCIe Gen5 SSD、4 M.2 + 8 SATA



Z790 PG SONIC

▲ 5 個 M.2 2280 SSD 介面





ASRock Z790 PG SONIC 提供了 5 個 M.2 SSD 介面,但最多只可以支援 4 個 M.2 SSD,其中紫色是 M2_1 與 M2_5 共用空間,只要選擇其中一個介使用,黃色則是獨立的 M2_2、M2_3 及 M2_4,全部支援 PCIe Gen4 x4 速度,由 Z790 晶片組的 PCIe Lanes 提供。





Z790 PG SONIC

▲ M2_1 與 M2_5 SSD 介面共用空間





M2_1 與 M2_5 M.2 SSD 介面均由 CPU Lanes 提供,但它們是共用空間不能同時使用 ,M2_1 是使用 CPU 獨立提供的 PCIe Gen4 x4 速度,M2_5 與顯示卡接口共用可提供 PCIe Gen 5 x 4 速度,使用後顯示卡接口會降速至 PCIe Gen 5 x8。





Z790 PG SONICZ790 PG SONIC





此外,主機板提供了 8 組 SATA 6Gbps 接口,全部由 Z790 系統晶片提供,並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。不過其中 SATA3_0~4 接口與 PCIE3 插槽共用頻寬。





Pre-Installed I/O Shield、Lighting Gaming 接口



ASRock Z790 PG SONIC 主機板加入了彈性化 I/O 檔板設計,相比一般預裝式 I/O 擋板,彈性化 I/O 檔板預留了更多彈性化調整空間,完美對應不同款式機箱的公差,可以準確地貼合機箱,亦改善了主機板螺絲孔位對不上機箱的問題。


Z790 PG SONIC





主機板後置 I/O 提供 1 組 HDMI 2.1 與 1 組 DisplayPort 1.4 顯示輸出,HDMI 支援最高 4K @60Hz,Display Port 1.4 最高 5K @ 120Hz 或 8K @ 60Hz,另外亦提供 2 組 USB 2.0 Type-A 接口、4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口、以及 1 組 USB 3.2 Gen 1 5Gbps Type-C 接口,整體 USB 數目非常充足。



黃色的 USB Type A  接口加入了 Lightning Gaming 技術,專門用作連接 Keyboard / Mouse 裝置提供較低抖動與更低延遲的連接效果,對於遊戲玩家來說相當重要。





Z790 PG SONIC

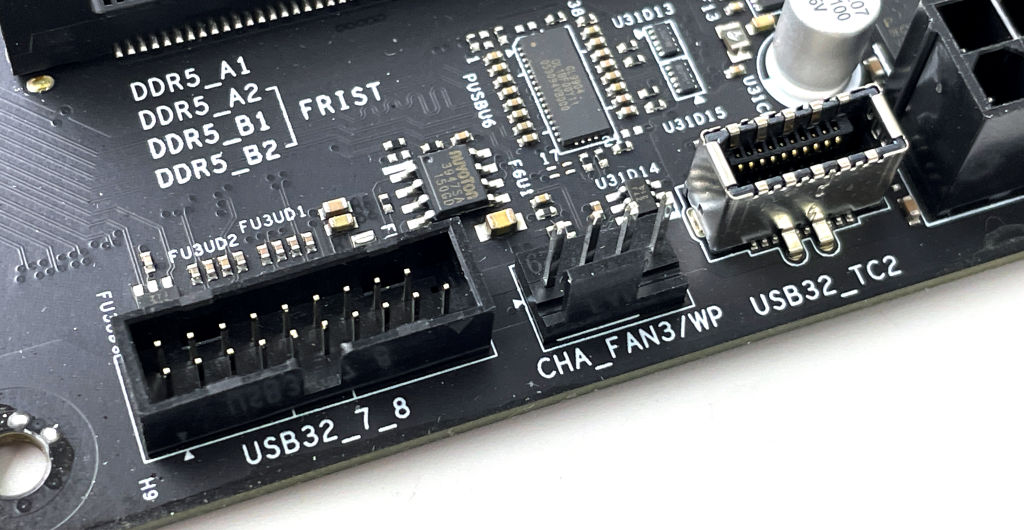

▲ 前置 USB 3.2 Type-C Gen 2x2 接口





另外,主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口,以及 2 組 USB 3.2 Gen 1 前置  USB Type-A 接口。





2.5G Killer LAN 網絡模組





Z790 PG SONICZ790 PG SONIC

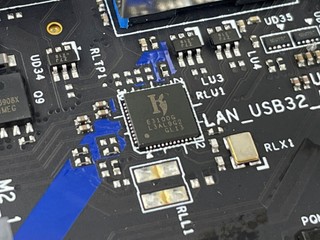

▲ Killer E3100G 2.5G 網絡晶片





有線網絡方面,ASRock Z790 PG SONIC 主機板採用 Killer E3100G 2.5G 電競網絡晶片,建基於 Intel I225-V 網絡晶片,並提供支援 Killer Control Center 軟件,特別針對電競遊戲應用作出最佳化,以最高優先度處理線上遊戲連線封包,實現更低延遲的遊戲連線體驗,而且支援最高 2500Mbps 網絡連接速度,令下載遊戲、傳輸文件所需的時間更短,帶來更爽快的網絡連接體驗。







Realtek ALC897 音效晶片



Z790 PG SONICZ790 PG SONIC

▲ Realtek ALC897 音效晶片



音效方面,ASRock Z790 PG SONIC 主機板採用了 Realtek ALC897 音效晶片,支援最高 7.1 聲道劇場級環繞音效、S/PDIF 光纖輸出,具備左右聲道的線路隔離設計,並搭配高品質音效電容,是現時低中階主機板常見的音效晶片配置。





ASRock Z790 PG SONIC

售價︰HK$2,190

查詢︰Felton Distribution (2273-8393) / QC Supplies (3853-5353)





編輯評語︰



ASRock 與日本 SEGA 合作推出 Z790 PG SONIC 主機板,童年回憶真係翻晒嚟,硬體基於主流級 Z790 PG Riptide 主機板,換上可愛的 Sonic the Hedgehog 超音鼠造型,讓我地一齊夢迴 90 年代嘅美好時光。
