【痴線 😂】為了保護自己的 RTX 5090，你可以去到幾盡？外國神人在 Reddit 展示了他的魔改方案，保留原有的 12V-2x6 接頭，但在 PCB 的 12V-2x6 焊點上並聯額外的輔助供電板，將負載分流至兩組傳統 PCIe 8-Pin 接頭。實測顯示，顯示卡在 550W 連續燒機 48 小時後，線材及接點溫度始終保持在 40℃ 以下。



Reddit 用戶 DallasGrave 指出，12V-2x6 接口會熔毀的主因在於端子接觸電阻不均時，單一導線（Conductor）往往被迫承載過大電流，進而產生高溫。為了從根本降低電流密度，該玩家設計了一套「輔助轉換供電模組」。

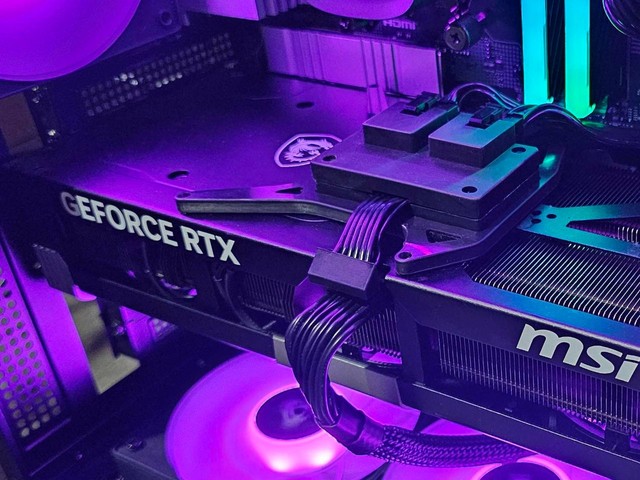

首先，他在顯示卡 PCB 背面的 12VHPWR 插座針腳處，焊接一塊專屬的「引出電路板（Pickup PCB）」，透過導線將電源線路連接至外置的輔助 PCB 板上，該板設有兩組標準 PCIe 8-Pin 母座。



魔改後，顯示卡運作時除原有的 12V-2x6 線材正常插入供電外，同時插入額外的兩組 PCIe 8-Pin 線材一起分擔電源。透過這項硬體改裝，所有線路在顯示卡 PCB 電源層形成直接並聯，額外增加了 6 條供電導線共同分流。



根據 DallasGrave 實測，在改裝後原本的 12V-2x6 每一條供電線材由原本 7.6A 降至只有大約 3A 左右，承載約 220W 功耗，兩組 PCIe 8-Pin 供電則平均分擔了 165W 左右。



實測顯示卡在維持 550W 滿載運作長達 48 小時的極限測試下，即使在焊接端點與線材交界處，整體溫度也從未超過 40℃，完全遠離了端子塑膠熔損的高溫危險區間。



此帖文在社群引起廣泛討論，不少玩家讚賞其創意「簡單粗暴且有效」，真正解決了單一接頭電流過度集中的弊病；更有網友調侃，NVIDIA 如果當初不強迫使用 12V-2x6，玩家就不需要冒險動烙鐵了。







資料來源:



• There is a pickup PCB soldered to the contacts for the original 12VHPWR header and that feeds the auxiliary dual 8 pin board. The power draw and temperature across all conductors is substantially lower, about ~3A. The card was running full load for 48 hours at 550W and the wires never crossed 40c even at the joint. It is three cables total.
