Direct 16 + 3 相供電 !!
GIGABYTE TRX40 AORUS XTREME 主機板
文: Angus Wong / 評測中心


GIGABYTE 推出全新「TRX40 AORUS XTREME」旗艦級主機板,繼承 XTREME 系列的豪華級供電模組及完善的週邊功能,用上 Direct 16 + 3 相供電搭配 70A IR MOSFET,全板總共提供最大 1,330A 電流處理能力,完全滿足第三代 AMD Ryzen Threadripper 處理器最高提供 64 核心、128 線程的用電需求,加上具備 Intel Dual 10GbE 網卡、AORUS Gen4 AIC 擴充卡及 ESS SABRE HIFI 音效模組等豐富的連接性,打造最強 AMD TRX40 平台 !!

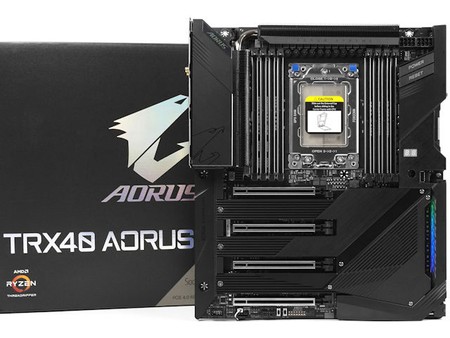

GIGABYTE TRX40 AORUS XTREME 旗艦級主機板



TRX40 AORUS XTREME





GIGABYTE 推出全新「TRX40 AORUS XTREME」旗艦級主機板,承繼 XTREME 系列以極致豪華的供電模組及完善的週邊連接性作賣點,用上直出式數位 VRM 搭配 70A MOSFET,全板總共提供最大 1,330A 電流處理能力,完全滿足 64 核心、128 線程 Ryzen Threadripper 3990X 的處理器的用電需求,加入 Fins-Array 散熱器及納米碳塗層導熱背板設計強化 VRM 散熱效果,加上具備 Intel Dual 10GbE 網卡、AORUS Gen4 AIC 擴充卡及 ESS SABRE HIFI 音效模組等豐富的連接性,想要打造新一代高效能運算平台的你絕對不容錯過!!





TRX40 AORUS XTREME





GIGABYTE「TRX40 AORUS XTREME」 主機板採用 XL-ATX Form Factor、8 層 PCB Layers 設計,整體尺寸為 32.5cm x 27.5cm,用家需要留意機箱的支援性,整板以啞光黑為主色調,搭配全幅式拉絲金屬散熱盔甲及磨砂黑的 I/O Shield 令層次感大增,配搭右側底部的 RGB 燈條作襯托,加上沉實灰導熱背板,外觀設計型格時尚,盡顯 AORUS「神鷹」信仰美學。





TRX40 AORUS XTREME





主機板特別採用直角接頭設計,板上 90% 的接頭及連接埠都轉向 90° 向下跟主機板平行,而且把插口盡量集中到板上的一側,讓玩家在 DIY 組裝時更容易安裝與整線,配合側透機箱時就會顯得更加整齊,而且令機箱內部氣流傳導更為流暢,進一步強化系統整體散熱效果。







全新 AMD sTRX4 處理器接口



採用 AMD Socket sTRX4 處理器接口,雖然機械結構與舊代 TR4 接口完全相同,但 4094 個 LGA 引腳中部份的定義作出了修改,因此 Ryzen Threadripper 新舊平台並不相容,全新 Ryzen Threadripper 3000 處理器必需搭配新一代 TRX40 平台, 無法在舊有 X399 主機板上使用,反之亦然。





TRX40 AORUS XTREME

▲ 採用 AMD 全新 sTRX4 接口





由於 AM4 主流級平台已可提供最高 16 核心配置,因此新一代 Ryzen Threadripper 處理器會由 24 核心配置起跳,專注於 1000 美元以上的 High End Desktop 市場,主攻 4K 影像特效制作、專業 3D 繪圖及工作站運算應用,由於 Intel 第 10 代 Core-X 處理器最高只有 18 核心,因此 AMD TRX40 平台暫時沒有任何競爭對手。





AMD Ryzen Threadripper 3000 Family

 ModelProcessCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMT4CH DDR4PCIe
Support
Price
Ryzen Threadripper 3960X7+12nm24/4812MB128MB3.8GHz4.5GHz280W4.0US$1,399
Ryzen Threadripper 3970X7+12nm32/6416MB128MB3.7GHz4.5GHz280W4.0US$1,999
Ryzen Threadripper 3990X7+12nm64/12832MB256MBTBATBA280W4.0TBA





代號 Castle Peak、AMD 第三代 Ryzen Threadripper 處理器基於經改良的 Zen 2 微架構,相較上代 Zen+ 微架構性能平均提升 15%、Cache 容量倍增,率先支援 PCIe 4.0 傳輸技術,優化 DDR4 記憶體控制器,加上 7nm 制程改進令時脈進一步提高,令處理器運算性能較上代明顯提升。







新一代 AMD TRX40 系統晶片



TRX40 AORUS XTREME

▲ 新一代 AMD TRX40 系統晶片





AMD 為配合第三代 Ryzen Threadripper 處理器發佈,同時推出全新 TRX40 系統晶片平台,規格和功能均較上代 X399 強大得多,實際上與 X570 是同一顆 cIOD 晶片,分別在於與 CPU 連結 Uplink 速度由 PCIe Gen 4 x4 增至 x8,由於 TRX40 晶片的最高 TDP 為 15W,因此 AMD TRX40 主機板的晶片組散熱器大都採用了主動式散熱設計。







TRX40 AORUS XTREME





GIGABYTE「TRX40 AORUS XTREME」採用多層複合式散熱片,搭配一把 50mm 的滾珠軸承散熱風扇,加上透過高導熱系數散熱貼把晶片組廢熱傳導至較大面積的金屬盔甲,增強被動散熱效果,確保系統在長時間運作仍能保持穩定性。







TRX40TAICHI

▲ AMD TRX40 Block Diagram





相較上代 X399 系統晶片,AMD TRX40 系統晶片升級至 PCIe Gen 4 速度、更多的 PCIe Lanes 數目外,提供更具彈性的 PCIe 與 SATA 的 I/O 配置,加入 NVMe RAID 儲存加速技術支援,同時內建 8 個 USB 3.2 Gen 2 接口及 4 個 USB 2.0 介面,晶片規格相當強勁。





AMD 3rd Ryzen Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDMulti-GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10
TRX40High End Desktop844+8*x8 Gen48+8* Gen40,1,10





整體而言,第三代 Ryzen Threadripper 平台最高提供達 72 個 PCIe Gen 4 Lanes,CPU 與系統晶片之間的頻寬提升至 16GB/s 是上代 X399 的 4 倍,整個平台增至最高 12 個 USB 3.2 Gen2、最高 20 個 SATA 6Gbps 連接埠,所有 I/O 的總頻寬高達 133GB/s。







支援 Quad Channel、DDR4-4400+ OC



TRX40 AORUS XTREME

▲ 8 個 DDR4 DIMM 插槽,最高支援 256GB 容量





GIGABYTE 「TRX40 AORUS XTREME」主機板擁有 8 組 DDR4 DIMM 擴充槽,支援 Quad Channel 四通道記憶體技術、2 DIMM per Channel 配置,可配置 un-buffered、non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 256GB,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。





TRX40 AORUS XTREMETRX40 AORUS XTREME





為防止因用家安裝施力過重令 PCB 變形導致接觸不良,「TRX40 AORUS XTREME」全部 8 組 DDR4 DIMM 擴充槽皆加入全包覆式不鏽鋼記憶體插槽設計,除了大幅強化 DIMM 插槽強度外,還能降低記憶體模組的電磁干擾,官方規格支援最高 DDR4-4400+ OC,測試採用 Micron E-Die 記憶體模組,在手動設定更進取的工作電壓及放鬆延遲值後能超頻至 DDR4-4400,記憶體超頻能力相當不俗。







16 + 3 相直出式數位電源設計

TRX40 AORUS XTREME

▲ 直出式 16 相 CPU 供電設計





「TRX40 AORUS XTREME」其中一大賣點就是導入了全新的直出式 19 相數位供電模組,其中 16 相負責 CPU 供電、3 相負責 SOC 供電,每相供電平均攤分電流負載,加強系統穩定性及高電流耐受度以應付繁重的運算需求。全面棄用 Phase Doubler 倍相晶片,以單一 16 相 及 3 相 PWM控制器分別驅動 CPU 及 SOC 供電相位,帶來更低的電壓漣波效應 (Ripple Effect),增加電流輸出準確度,而且對比傳統並聯式及雙倍功率級供電擁有更高電源效率,讓玩家進一步榨乾處理器的極致性能。





TRX40 AORUS XTREME

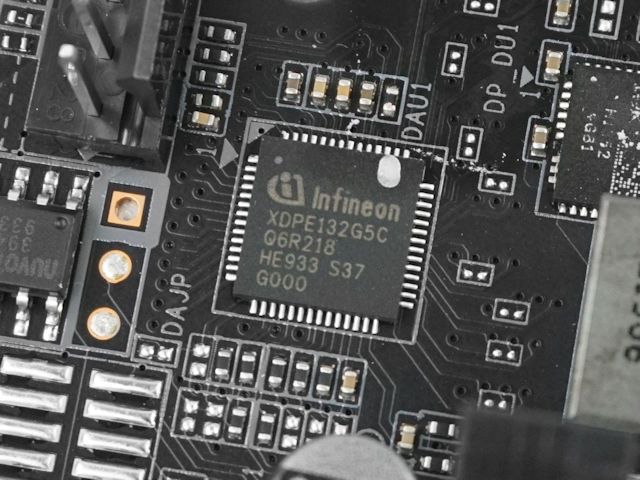

▲ Infineon「XDPE132G5C」16相控制器





為了能夠直接驅動 16 相 CPU 供電模組,「TRX40 AORUS XTREME」採用了由 Infineon 研發的16 相數位 PWM 多相控制器「XDPE132G5C」,擁有真正的 16 相數位 PWM引擎、高達 1000A 的電流處理能力及經改良的暫態演算法。省卻了 Phase Doubler 邏輯倍相器,有效減少 Transient Response 負載暫態變化響應時間,大幅降低 Vdrop 幅度及供電反應延遲,進一步提升超頻穩定性,並在系統閒置或處於低負載水平時有著更佳的電源效率。





TRX40 AORUS XTREME

▲ Infineon「IR 35204」3相控制器





而另外 3 相的 SOC 供電部分方面,「TRX40 AORUS XTREME」用上了 Infineon 的 3 相數位 PWM 控制器,同樣加入 經改良的 IR Adaptive Transient 演算法,以降低對電容的負荷及提升相位切換效率,為晶片組提供可靠的供電控制。





TRX40 AORUS XTREME

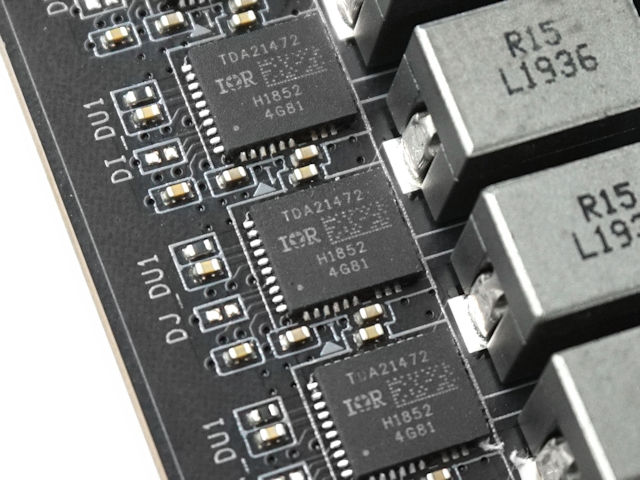

▲ Infineon TDA21472 Powerstage 晶片





每相供電皆配搭 Infineon TDA21472 Powerstage 晶片,於單一封裝內堆疊了同步電路驅動器、蕭特基二極體以及上下橋 MOSFET,擁有低壓差的特性相較一般 MOSFET 有著更高電源效率,而且整合式的設計減少了線路導通功率損耗,單顆能應付高達 70A、總負載達到 1120A 的電流處理能力,內建精準的電流及溫度遙測功能,能更均勻地分散供電負載,有效延長元件壽命及提高穩定性。







TRX40 AORUS XTREMETRX40 AORUS XTREME

▲ 伺服器等級合金電感 ▲ 日系 Chemi-Con 10K 小時電容





採用伺服器等級合金電感,能改善 CPU vCore 電壓供應的穩定性,改善電源轉換減低廢熱產生,配搭日本 Chemi-Con 生產的 DuraBlack 黑化固態電容,具有超低電阻的特性,在 105ºC 極端環境下能具備至少 1 萬小時使用壽命,在嚴苛的使用環境下仍能保持正常運作。





TRX40 AORUS XTREME





加入了金屬防護實心針腳電源接頭設計,在兩個 ATX 8-pin CPU 電源接頭內以實心金屬針腳打造,比傳統以金屬片摺疊而成的針腳擁有更大的金屬切面面積,有效降低阻抗及提高可承受的電流數值,同時亦加上金屬包覆式防護外殼,提高插座耐用性及有效減低電磁干擾對供電穩定性的影響。









Fin-Arrays 堆疊式散熱器



TRX40 AORUS XTREME

▲ 巨型 Fin-Arrays 堆疊式散熱器





為提升 VRM 供電散熱效果,GIGABYTE「TRX40 AORUS XTREME」採用 Fin-Arrays 堆疊式鋁鰭片散熱器,改善一般鋁擠散熱器只有熱容量但散熱表面不足的問題,此設計能提供多三倍的散熱表面積,在完全負載下 Powerstage 晶片溫度可降低 30% 以上。





TRX40 AORUS XTREMETRX40 AORUS XTREME

▲ Fin-Arrays 鋁鰭片散熱器 / 內建 1 顆 30mm 散熱風扇

TRX40 AORUS XTREMETRX40 AORUS XTREME

▲ LAIRD 5W/mK 導熱貼 / 8mm 加粗型全銅導熱管





「TRX40 AORUS XTREME」的 VRM 散熱器用上了 8mm 的加粗型熱導管,直徑比傳統的 6mm 熱導管寬 30%,令熱力更高速地傳遞至散熱鰭片之上,在 Fin-Arrays 鋁鰭片散熱器散熱器的底部採用了 1.5mm 厚的 LAIRD 5W/mK 高導熱系數導熱貼直接接觸所有 Powerstage 晶片,進一步強化供電模組的散熱效果。





TRX40 AORUS XTREME





為提升主機板剛性及散熱效果,「TRX40 AORUS XTREME」底部特別加入奈米碳塗層散背板,透過靜電吸附處理,將一層超薄的奈米碳塗覆蓋在金屬背板上以增強輻射被動散熱能力,PCB 與背板之間加入高導熱係數背板導熱墊,可將熱量從背面 PWM 元件產生的廢熱傳遞到金屬背板,加上奈米碳塗層的被動散熱能力,有效地將 PCB 背部的 PWM 元件溫度降低 10%。





TRX40 AORUS XTREME

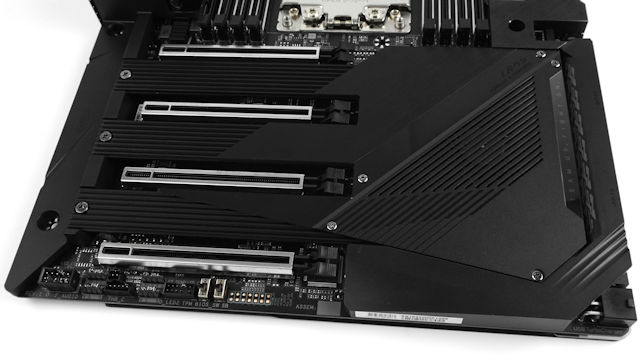

▲ 全幅式散熱盔甲及金屬框架







Debug LED、DualBIOS



TRX40 AORUS XTREMETRX40 AORUS XTREME





針對超頻玩家會在「裸機」的狀況下進行,並沒有機箱「Front-Panel」前置面板,主機板加入實體「START」開機鍵及「RESET」重新開機鍵,並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 Q-CODE 代碼,用家能得悉哪部份出現問題並進行故障排解。







TRX40 AORUS XTREMEAORUS X570 XTREME





為防止因超頻設定錯誤、 BIOS 更新中斷、硬體毀損或病毒入侵導致 BIOS 損毀,GIGABYTE「TRX40 AORUS XTREME」擁有兩顆實體 BIOS ROM ,分為主 BIOS及備用 BIOS,當發生錯誤時系統會以備用 BIOS 啟動並為主 BIOS 進行修復,非常安全。





 TRX40 AORUS XTREME





亦設有實用的電壓測量接點,能以萬用電錶量度並實時監察系統各部份的電壓值,包括 CPU vCore、 VPP_25V、 DRAM、SOC 及 PCHIO 等等的工作電壓,當超頻出現問題時能快速排解問題所在。







4 組 PCIe Gen4 繪圖接口



由於 AMD Ryzen Threadripper 處理器擁有高達 56 個 PCIe Lanes ,因此 AMD TRX40 平台的繪圖接口支援能力相較 INTEL X299 更強大,可同時提供 2 組 PCIe Gen4 x16 Lanes 及 2 組 PCIe Gen4  x8 繪圖接口,可達成 AMD 4-Way CrossFireX 及 NVIDIA 4-Way SLI 繪圖卡加速配置。





TRX40 AORUS XTREME

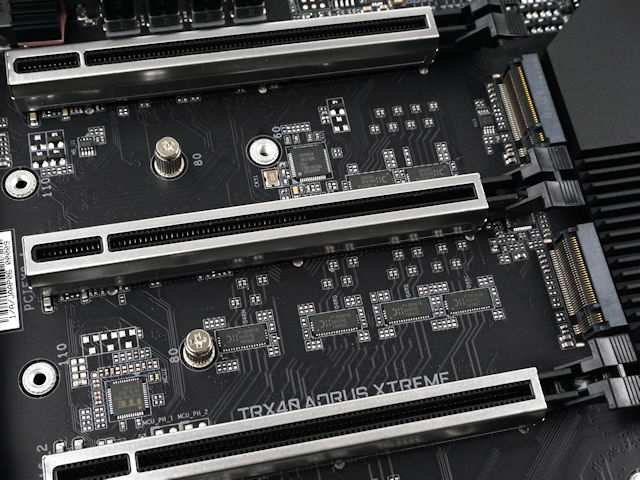

▲ 4 組 PCIe Gen4 x16 繪圖接口





為應付高階繪圖卡身重量,全部插槽加入不鏽鋼單件全包覆式強化設計及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x。



PCIe Slot Configurations

PCIE1PCIE2PCIE3PCIE4
x16x8x16x8







一體式 I/O背板裝甲



I/O 背板方面,「TRX40 AORUS XTREME」加入了內嵌式 I/O 背板設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,亦強化了防塵效果,非常貼心。



TRX40 AORUS XTREME





「TRX40 AORUS XTREME」在後置面板總共提供 6 組 USB 3.2 Gen2x1 10Gbps 連接埠,另外亦額外提供 1 組 USB 3.2 Gen 2x1 前置接口,連接性非常完善。







Intel Dual 10GbE 網絡連接





傳統的 Gigabit Ethernet LAN 已經不能滿足高階的需求,GIGABYTE「TRX40 AORUS XTREME」用上了 Intel X550-AT2 網絡晶片,提供兩組 10GbE LAN RJ45 接頭,只需使用沿有的 RJ45 Cat 6e 網絡線就能提供 10Gbps 極速網絡連接,更支援鍊路聚合技術 ( Link Aggregation ) 將兩個物理接口的頻寬匯聚,提供高達 20Gbps 的網絡連接速度,為需要極速絡速連接的進階使用者、內容創作者及傳輸 4K 影片串流等提供高速低延遲的網絡體驗,同時向下兼容 5GbE、2.5GbE、1GbE 及 100Mbps Ethernet。



TRX40 AORUS XTREME

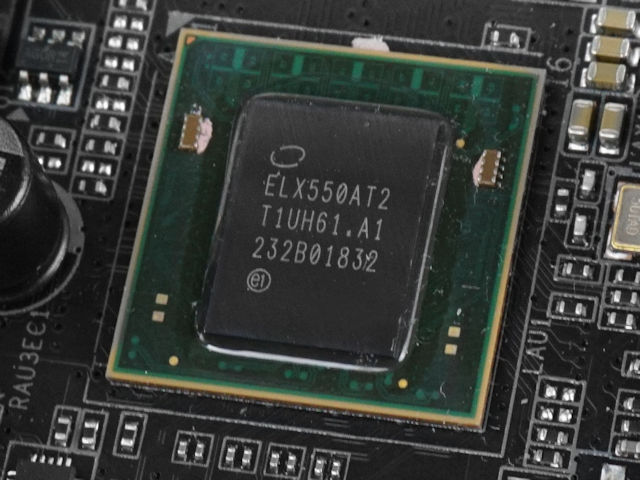

▲ Intel X550-AT2 網絡晶片







Wi-Fi 6 無線網絡模組



X570 AORUS MASTER



「TRX40 AORUS XTREME」搭載全新「AX200NGW」WiFi 6 無線網絡模組,支援全新 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度,非常誇張。同時具備 Bluetooth 5.0 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域中,帶來更高速、更遠傳輸距離的優勢。



 TRX40 AORUS XTREME

▲附連 4dBi 高增益 Wi-Fi 接收天線



隨主機板附送 2組高增益 Wi-Fi 接收天線,提供 4dBi 訊號強化,相較傳統天線提供高達 2倍的訊號強度。天線為可調整角度式設計,同時天線底座用上防滑膠及加入了磁吸設計,方便用家調整至切合使用環境的指向及設置在理想的接收位置上。







4 個 M.2 SSD + 10 個 SATA 6Gbps 接口



TRX40 AORUS XTREME

▲ 全幅式金屬散熱盔甲



「TRX40 AORUS XTREME」提供了 4 組 M.2 連接埠,皆支援最高 PCIe Gen 4 x 4 速度規格、最高傳輸速度可達 64Gbps,但只有 M2C_ SOCKET及 M2Q 相容於 SATA 6Gbps 傳輸協定的 SSD 產品。其中 M2M、M2Q 及 M2P 介面最長支援 M. Key 22110,M2C_SOCKET 則僅支援 2280 長度規格。



TRX40 AORUS XTREME



TRX40 AORUS XTREMETRX40 AORUS XTREME



此外,由 AMD TRX40 晶片組提供 8 個 SATA 6Gbps 連接埠,具備 RAID 0、RAID 1 及 RAID 10 陣列模式,支援 NCQ、AHCI 及 Hot Plug 等功能,另透過 2 顆 ASMedia ASM1061 額外提供 2 個 SATA 6Gbps 連接埠,但不支援 RAID 模式。



TRX40 AORUS XTREME







AORUS Gen4 AIC 擴充卡



為滿足對儲存有需求的玩家,GIGABYTE「TRX40 AORUS XTREME」附連了一張 AORUS Gen4 AIC 擴充卡,採用 PCIe 4.0 x16 介面,可安裝於 PCIEX16_1 或 PCIEX16_2 插槽上,額外擴充四組 M.2 PCIe SSD 裝置,支援組成 RAID 陣列或啟用 AMD StoreMI 磁碟加速技術,令系統讀寫效能突破天際。



TRX40 AORUS XTREME

▲ AORUS Gen4 AIC 擴充卡



為了讓高速 NVMe SSD 在全速運作時不會因過熱而跌速,擴充卡加入一片 5.5mm 純銅散熱鰭片及金屬背板,搭配一把 50mm 雙滾珠軸承風扇作主動式散熱,大幅度提升儲存裝置的穩定性。



TRX40 AORUS XTREME







Realtek ALC1220-VB 音效模組



TRX40 AORUS XTREMETRX40 AORUS XTREME

▲ Realtek ALC4050H + Realtek ALC1220-VB



音效方面,由於 Ryzen Threadripper 處理器並沒有內建 Azalia 音效控制介面,無法原生提供音效輸出功能,「TRX40 AORUS XTREME」採用了 Realtek ALC4050H 音效橋接晶片 + Realtek ALC1220-VB 解碼晶片的組合。特別針對前置麥克風提供更高動範輸入範圍,令遊戲時通訊變得更清晰。支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 ( AEC ) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 ( SNR ) 音效輸出品質 ,VB 版本針對麥克風輸入作出提升,支援最高 110dB 前端及114dB 後端訊噪比的錄音品質。



TRX40 AORUS XTREMETRX40 AORUS XTREME

▲ TXC Clockgen + ESS Hi-Fi Sabra ES9218



搭載了具備 32-bit Hyperstream 架構的 ESS Hi-Fi Sabra ES9218 DAC 晶片,提供專業級 130 dB 訊噪比 (SNR) 的 Hypertream 動態範圍,在訊號轉換過程中產生的雜音極少。同時提供 -114 dB 的總諧波失真加雜訊 (THD + N) 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出訊號,配合獨立高精度 TXC Clockgen 確保擁有超低抖動及防止溫度波動影響音效質素,帶來超真實純淨的音訊。



TRX40 AORUS XTREME

▲ WIMA 音響級電容



而且配搭了 WIMA 音響級電容,提升音效解析能力及聲音延展擴大效果,提供溫暖、自然無比的音質,為專業遊戲玩家帶來生動迫真的音響效果。







支援 RGB FUSION 2.0 燈效



TRX40 AORUS XTREME



GIGABYTE「TRX40 AORUS XTREME」在 Back I/O Cover、系統晶片組上及右側底部加入 RGB LED 顆粒,運作時發出色彩斑斕的光效,同時支援 RGB FUSION 2.0 燈效同步技術,能與其他硬件及週邊裝置作出 RGB 效果同步,信仰十足。



 TRX40 AORUS XTREMETRX40 AORUS XTREME



此外,主機板提供了 2 組 RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A,同時提供 2 組數位可定址 ARGB 接口,支援 5V 3A 最多 15W 功率的 LED RGB 燈條,提供更豐富的 RGB 燈光模式,讓用家為系統佈置更豐富的 RGB 信仰燈光。



TRX40 AORUS XTREME



TRX40 AORUS XTREME

▲ 支援 RGB FUSION 2.0 燈效同步技術





GIGABYTE TRX40 AORUS XTREME 主機板

售價︰HK$ 待定

查詢︰SYNNEX HK (2347-2038)

Facebook 專頁︰https://www.facebook.com/AorusHK/





小編評語︰



GIGABYTE「TRX40 AORUS XTREME」主機板繼承了 AORUS XTREME 系列的豪華供電系統以及完善的散熱解決方案,其中一大賣點就是用上「真 • 16 + 3 相」直出式數位供電模組,整個 VRM 能承受 1,330A 電流負載,搭載伺服器等級合金電感及 10K小時日系電容,配合 Fins-Array散熱鰭片、8mm 加粗熱導管及納米碳塗層金屬背板等散熱設計,有意打造高效能運算平台的玩家,不仿選擇「TRX40 AORUS XTREME」搭配 Ryzen Threadripper 3990X 的最強組合 !!
