極致性能、16 相強悍供電
MSI MEG Z490 ACE 電競主機板
文: Angus Wong / 評測中心


Intel Z490 平台「千呼萬喚始出來」,今次就為大家介紹 MSI 全新推出的 MEG Z490 ACE 電競主機板,與上代 「ACE」一樣同為頂級型號,採用 16 + 1 相 90A 超豪華供電模組,完全滿足 Intel Core i9-10900K 10 核心、20 線程在進行超頻下的高負載需求,並支援高達 DDR4-4800+ OC 記憶體速度,加上極致高調、土豪型格的產品外觀,想要組裝新一代最強遊戲平台的玩家值得考慮。



MSI MEG Z490 ACE 電競主機板



MSI MEG Z490 ACE 電競主機板

▲ MSI MEG Z490 ACE 電競主機板





第十代 Intel Core 處理器正式登場,為搶攻 Z490 高階平台市場,MSI 推出全新 MEG Z490 ACE 主機板,擁有 16 + 1 相 90A 超豪華供電模組及完善的 VRM 散熱設計,並支援高達 DDR4-4800+ OC 記憶體速度,性能表現力壓同級對手,誠意推薦給想要組裝新一代頂配遊戲平台的玩家。



MSI MEG Z490 ACE 電競主機板

▲ 極盡土豪風格的外觀設計





MSI MEG Z490 ACE 主機板採用 ATX Form Factor 規格,尺寸為 30.5cm x 24.4cm,灰黑色的主色調配合大量的土豪金字樣及線條作點綴,巨型 VRM FROZR 散熱器及 M.2 Shield FROZR 散熱盔甲的表面採用金屬拉絲處理,加上在 I/O Shield 及晶片組上方的 Mystic Light RGB 燈效,外觀高調型格、極具質感。



MSI MEG Z490 ACE 電競主機板

▲ Chest Plate 背板設計





為提升主機板的剛性,特別加入 Chest Plate 設計,透過半覆式的鋁合金背板,保護 PCB 防止彎板的情況,亦令產品外觀更有質感。







Socket LGA 1200 接口



MSI MEG Z490 ACE 電競主機板

▲ Socket 1200





新一代「Z490」晶片組主機板採用全新 LGA 1200 處理器介面,在外觀上與舊有 Socket 1151 接近但不盡相同,不但用作防呆的凹槽亦換了位置,腳位定義亦作出了改動,增加更多 VCCCORE 供電及腳位,以滿足更多核心對供電的需求,並首度加入 VCCSTG 腳位,應為支援下代 Rocket Lake 而增設。支援全新「Comet Lake」 微架構、INTEL 第 10 代 Intel Core 處理器,最高可達成 10 核心、20 線程配置,但無法兼容舊有 Coffee Lake 微架構產品。





10th Gen Intel Core Desktop Processors



 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-10900KF14nm10/202.5MB20MB3.7GHz5.3GHz125W--DDR4-2933
Intel Core i9-10900K10/202.5MB20MB3.7GHz5.3GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i9-10900F10/202.5MB20MB2.8GHz5.2GHz65W---
Intel Core i9-1090010/202.5MB20MB2.8GHz5.2GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i7-10700KF8/162MB16MB3.8GHz5.1GHz125W--
Intel Core i7-10700K8/162MB16MB3.8GHz5.1GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i7-10700F8/162MB16MB2.9GHz4.8GHz65W---
Intel Core i7-107008/162MB16MB2.9GHz4.8GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i5-10600KF6/121.5MB12MB4.1GHz4.8GHz125W--DDR4-2666
Intel Core i5-10600K6/121.5MB12MB4.1GHz4.8GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i5-106006/121.5MB12MB3.3GHz4.8GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i5-105006/121.5MB12MB3.1GHz4.5GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i5-10400F6/121.5MB12MB2.9GHz4.3GHz65W---
Intel Core i5-104006/121.5MB12MB

2.9GHz

4.3GHz65W-UHD Graphics 630 (GT2)1.1GHz
Intel Core i3-103204/81MB8MB3.8GHz4.6GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i3-103004/81MB8MB3.7GHz4.4GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i3-101004/81MB6MB3.6GHz4.3GHz65W-UHD Graphics 630 (GT2)1.1GHz







Intel Pentium Gold Series Desktop Processors



 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Pentium Gold G660014nm2/4512KB4MB4.2GHz-58W-UHD Graphics 630 (GT2)1.1GHzDDR4-2666
Intel Pentium Gold G65004.1GHzUHD Graphics 630 (GT2)1.1GHz
Intel Pentium Gold G64004.0GHzUHD Graphics 610 (GT2)1.05GHz







Intel Celeron G Series Desktop Processors



 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Celeron G492014nm2/2512KB2MB3.4GHz-58W-UHD Graphics 610 (GT2)1.05GHzDDR4-2666
Intel Celeron G49003.5GHz



Intel 第 10 代 Core 處理器已經完成了整個世代交替,除了不鎖倍頻的 K 系列型號、不含 IGP 繪圖核心的 F 系列型號及不鎖倍頻且不含 IGP繪圖核心的 KF 型號。







Intel Z490 系統晶片



MSI MEG Z490 ACE 電競主機板

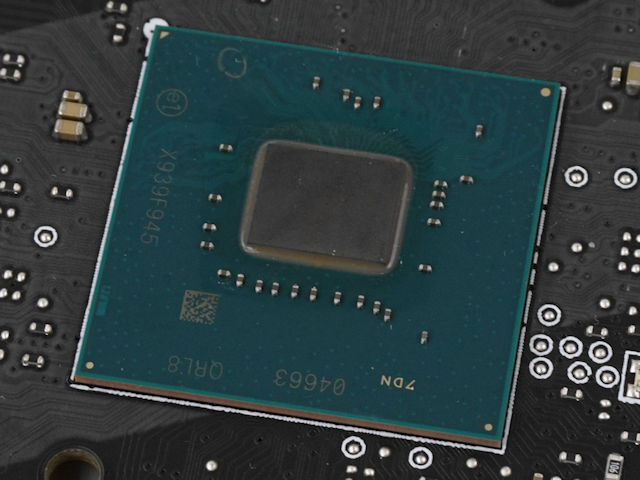

▲ Intel Z490 系統晶片



Intel 400 Series Chipset Comparsion



 Z490H470B460H410
CPU OC SupportYesNoNoNo
CPU PCIe Configuration

1x16

2x8

1x8+2x4

1x161x161x16
IGP Output Ports/Pipes3/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/2
Memory OC SupportYesNoNoNo
Optane SupportYesYesYesNo
CNVi Integrated WiFiAX201AX201--
SDXC SDA 3.0 SupportYes
Max HSIO Lanes30302414
Total USB Port14141210
USB 3.2 Gen 2x16400
USB 3.2 Gen 1x110884
Max PCIe Lanes24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen3
Rapid Storage SupportYes
RST for PCIe Storage3210
Total SATA Ports6664
RST RAID SupportYesYesYesNo
vPro SupportNo



相較舊有 Z390 晶片組,全新 Intel Z490 系統晶片繼續使用 14nm 制程,功能及規格並沒有太大的變動,改用 Wi-Fi 6 AX201 CNVi WiFi MAC,能夠提供更低成本的 Wi-Fi 6 無線網絡功能。







支援最高 DDR4-4800+ OC



MSI MEG Z490 ACE 電競主機板

▲ DDR4 Steel Armor





記憶體方面,MSI MEG Z490 ACE 主機板提供 4 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,採用 2 DIMM per Channel 配置,可配置 un-buffered 及 non-ECC 記憶體模組,最高可支援 128GB 記憶體容量。



MSI MEG Z490 ACE 電競主機板

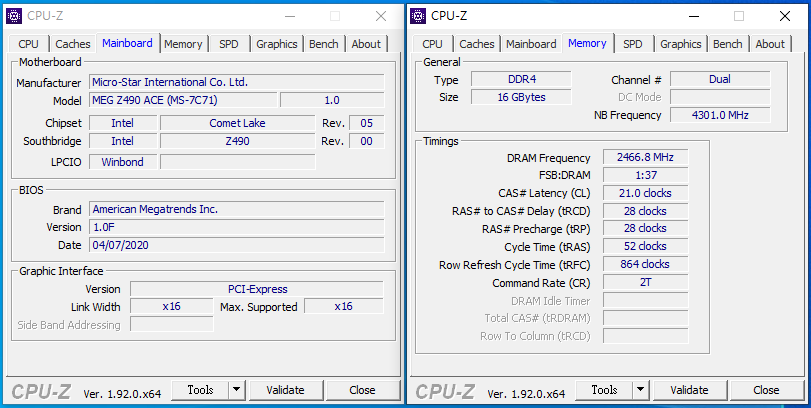

▲ 成功達成 DDR4-4933 記憶體速度





為提升記憶體超頻能力及防止因用家安裝時施力過重令 PCB 變形導致接觸不良,MSI MEG Z490 ACE 主機板加入「DDR4 Steel Armor」不鏽鋼包覆插槽設計,除了降低記憶體模組的電磁干擾外,還能大幅強化 DIMM 插槽強度。加上新一代 Comet Lake 處理器的 IMC 體質再進一步提升,官方規格支援最高 DDR4-4800+ XMP 記憶體速度。測試採用 Thermaltake Toughram DDR4 4400MHz CL19 8GB x 2 記憶體,在主動調整電壓及放鬆延遲值的情況下,能夠超頻至 DDR4-4933 並完成負載測試,記憶體超頻表現非常強大,喜歡「超 RAM」的玩家一定會愛不惜手。







16 + 1 相數位供電



MSI MEG Z490 ACE 電競主機板

▲ 採用 16 + 1 相供電模組



MSI MEG Z490 ACE 電競主機板

▲ VRM FROZR 主動式散熱器





供電方面,MSI MEG Z490 ACE 主機板具備相當豪華的 17 相數位供電設計,其中 16 相位處理 CPU vCore 供電、1 相位處理 IGP 供電,配搭巨型 VRM FROZR 主動式散熱器及在背面加入鋁金屬散熱片,確保供電模組能夠應付 CPU 長時間高負載下的電力需要。



MSI MEG Z490 ACE 電競主機板MSI MEG Z490 ACE 電競主機板

▲ Renesas Intersil ISL69269 PWM 控制器 (左) /

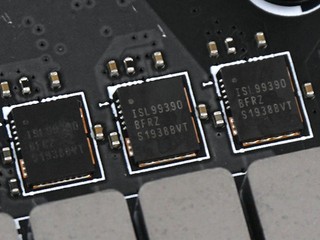

Intersil ISL99390 90A Dr.Mos (右)





採用 Renesas Intersil ISL69269 數位電源控制器,支援獨立監控、最佳化每一相電源,有著比以往更有效率、更精準的電源調控,配搭 16 顆 Intersil ISL99390 90A Dr.Mos 晶片,內建下坡電流檢測及一系列故障保護技術,確保所有相數能夠維持穩定運作,而且每相能夠承受高達 90A 的持續電流,最大支援 1440A CPU 電流負載,完全滿足 Intel i9-10900K 進行高度超頻下的負載需求。



MSI MEG Z490 ACE 電競主機板MSI MEG Z490 ACE 電競主機板

▲Titanium Choke III 鈦金屬電感 (左) /

日製 10K 小時黑金電容 (右)





用上 Titanium Choke III 第三代鈦金屬電感,不但有著極強的耐高溫能力,即使在 220°C 的極端環境中也能穩定運作,而且對比上代提升了  30% 的供電效率。再搭配日系 10K 小時黑金固態電容,擁有更低的等效串聯電阻,可降低供電時所產生的電源損耗,除了提供充裕的超頻能力及系統穩定性外,還可以使主機板於長期超頻下仍能具備至少 1 萬小時的使用壽命,增加組件耐久力。







Debug Code LED、實體開機鍵



MSI MEG Z490 ACE 電競主機板

▲ 實體開機、Reset 按鍵、Debug Code LED





針對 Overclocker 會在「裸機」的狀況下進行超頻,主機板加入實體「START」開機鍵及「RESET」重新開機鍵,並設有 Debug Code LED 雙位值七段顯示器,顯示 Post 階段的自檢測代碼,讓進階用家更準確地得悉系統無法啟動的原因,例如記憶體初始化失敗、CPU Cache 錯誤、CSM Boot Fail 等等,對於進階超頻玩家來說非常實用。



MSI MEG Z490 ACE 電競主機板

▲ EZ Debug LED





同時針對一般用家加入 EZ Debug LED 功能,將 Post「卡關」問題分類為 CPU、DRAM、VGA 及 BOOT 四大種類,當系統無法正常啟動時,Debug LED 燈號會停留在所屬錯誤,讓用家能得悉系統哪部份出現問題,從而進行簡單檢查。







PCI-E STEEL ARMOR 繪圖接口



主機板提供 3 組 PCIe x16 長度擴充槽,當中 PCI_E1 及 PCI_E3 由 CPU LANES提供,可組成一組 PCIe 3.0 x16 或兩組 PCIe 3.0 x8 配置,而 PCI_E5 則由 Z490 晶片組提供,提供 PCIe 3.0 x4 的速度。3 組繪圖卡接口最高支援 NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡協同加速配置。另外亦由 Z490 晶片組提供兩條 PCIe x1 插槽,方便用家使用視訊擷取卡及音效卡等週邊裝置。



MSI MEG Z490 ACE 電競主機板



為應付高階繪圖卡身重量,所有繪圖卡接口均加入「 STEEL ARMOR 」全包覆式不鏽鋼加固設計,具備強化焊接點能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口強度增加 3 倍 ,接口外觀亦變得更高貴。



PCIe Slot Configurations



PCIE1PCIE2PCIE3PCIE4PCIE5
x16x1-x1x4
x8x1x8x1x4







Pre-Install I/O Shield



MSI MEG Z490 ACE 電競主機板



MSI MEG Z490 ACE 繼續採用 Pre-Install I/O Shield 設計,不僅令安裝時更加方便,對於採用開放式機箱的玩家來說將會更整齊美觀,更能強化防塵效果。顯示輸出方面,因應此主機板針對高階玩家市場,通常會安裝外置繪圖卡,故並未設有顯示輸出接口,即使採用有 IGP 的處理器亦無法輸出畫面。



MSI MEG Z490 ACE 電競主機板MSI MEG Z490 ACE 電競主機板

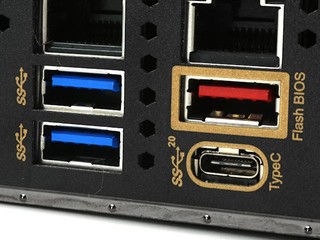

週邊連接性方面,MEG Z490 ACE 在後置面板提供了 1組 USB 3.2 Gen2x2 20Gbps Type-C、3 組 USB 3.2 Gen2x1 10Gbps Type-A 、2 組 USB 3.2 Gen1x1 5Gbps Type-A 及 2 組 USB 2.0 連接埠。並提供 1 組 USB 3.2 Gen2x1 前置 Type-C、2 組 USB 3.2 Gen 1x1 及 4 個 USB 2.0 接口,連接性相當完善。







Wi-Fi 6 無線網絡模組



MSI MEG Z490 ACE 電競主機板

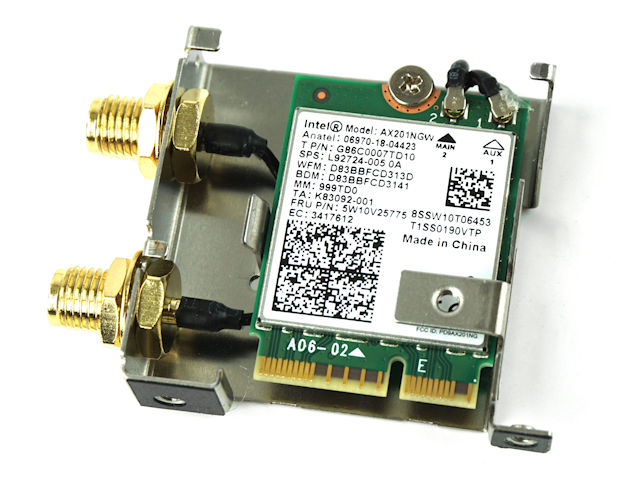

▲ Intel AX201 CRF 無線網絡模組





全新 Z490 晶片內建 WiFi 6 CNVi WiFi MAC,MSI MEG Z490 ACE 主機板就搭載了全新「AX201」CRF 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度。同時具備 Bluetooth 5.1 支援新一代智能手機、穿戴裝置以及智能家居產品等等的連結,帶來更高速、更低時延及更遠距離的無線傳輸。



MSI MEG Z490 ACE 電競主機板

▲ 附連高增益 Wi-Fi 天線







2.5Gbps Gaming LAN



MSI MEG Z490 ACE 電競主機板

▲ Realtek RTL8125B 網絡晶片





MSI MEG Z490 ACE 亦對有線網絡連接作出升級,採用 Realtek Dragon RTL8125BG 2.5G 網絡晶片,支援 10/100/1000/2500 Mbps 網絡連接速度,能以更高的速度下載遊戲及傳輸文件,同時擁有更低的網絡延遲值,帶來暢順無比的連接體驗,性能表現備受遊戲玩家所肯定。



MSI MEG Z490 ACE 電競主機板

▲ Intel i211AT Gigabit Ethernet 晶片



另備有 1 顆 Intel i219V Gigabit Ethernet PHY 網絡晶片,額外提供一組 RJ45 Gigabit 網絡連接埠,提供伺服器管理功能,支援 MCTP 通訊協定、WoL、PXE 遠端開機、ISCSI 開機、VLAN 過濾等功能。具備先進的中斷處理有助降低 CPU 資源佔用率,可啟動 Jumbo Frame 功能有效提升大型封包資料流量,性能表現備受進階用家推薦。







3 組 M.2 介面 + 6 個 SATA 3



MSI MEG Z490 ACE 電競主機板

▲ 設有 M.2 SHIELD FROZR 散熱片設計





MSI MEG Z490 ACE 提供了 3 組 M.2 連接埠,全部插槽皆支援最高 PCIe Gen 3 x 4 速度規格,最高傳輸速度為 32Gbps,但僅 M2_1 及 M2_2 相容於 SATA 6Gbps 傳輸協定的 SSD 產品。M2_1 連接埠支援最長 M. Key 2280 規格,M2_2 及 M2_3 則支援最長 M. Key 22110,皆加入 M.2 Shield Frozr 散熱片,可滿足高階 PCIe SSD 產品對散熱的需求。





MSI MEG Z490 ACE 電競主機板

▲ 6 組 SATA 6Gbps 連接埠





此外,主機板設有 6 組由 Intel Z490 系統晶片組提供的 SATA 6Gbps 連接埠,支援 RAID 0、RAID 1、RAID 5、RAID 10 模式及 Intel Rapid Storage Technology 17 儲存技術。







Audio Boost HD 音效模組



MSI MEG Z490 ACE 電競主機板

▲ Audio Boost HD 音效模組





音效方面,MSI MEG Z490 ACE 主機板具備 Audio Boost HD 音效模組,採用 Realtek 頂級 ALC1220 Codec 晶片,支援數位 10 聲道音效輸出,並可提供最高 7.1 聲道劇場級環繞音效,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質 及 113dB 訊噪比的錄音品質。



MSI MEG Z490 ACE 電競主機板MSI MEG Z490 ACE 電競主機板

▲ Realtek ALC1220 Codec (左) /

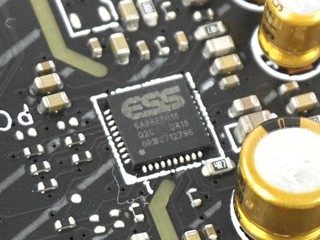

ESS SABRE9018Q2C DAC 晶片 (右)





搭載了具備 32-bit Hyperstream 架構的 ESS Hi-Fi Sabra ES9018Q2C DAC 晶片,提供專業級 121 dB 訊噪比 (SNR) 的 Hypertream 動態範圍,在訊號轉換過程中產生的雜音極少。同時提供 -115 dB 的總諧波失真加雜訊 (THD + N) 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出,帶來極致通透純淨的音訊,為專業遊戲玩家帶來迫真音響效果。







MSI Mystic Light RGB光效



MSI MEG Z490 ACE 電競主機板MSI MEG Z490 ACE 電競主機板



燈光效果方面,MSI MEG Z490 ACE 電競主機板在 I/O Cover 及 PCH 散熱器上加入高亮度 RGB燈粒,支援 MYSTIC LIGHT RGB 光效同步,支援高達 30 種不同特效,讓玩家打造自己喜愛的 RGB 燈光效果,信仰滿載。



此外,主機板提供了 1 組 4-pin RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A,同時提供 2 組 3-pin RAINBOW LED 可定址 RGB 接口,支援 5V 3A 最高 15W 功率的 RGB 裝置,讓用家為系統佈置更豐富的 RGB 燈效。







MSI MEG Z490 ACE 電競主機板

售價︰待定

查詢︰





小編評語︰



MSI 推出全新 MEG Z490 ACE 頂級電競主機板,用上極盡豪華的 16 + 1 相供電模組,配合巨型 VRM Frozr 主動式散熱器,提供最高達 1440A CPU 電流負載能力,能夠滿足 Intel Core i9-10900K 處理器在長時間高幅度超頻下的高負載需求,並支援高達 DDR4-4800+ OC 記憶體速度,加上大走土豪風格及超具質感的產品外觀及炫目多變的 Mystic Light RGB 信仰燈效,想要組裝頂配遊戲平台的玩家一定要「揸 ACE」。
