2020-06-11
英雄~ 十二代目登場 !!
ASUS ROG Maximus XII Hero Wi-Fi
文: Angus Wong / 評測中心


ROG 新一代「英雄」登場!! ASUS 推出全新「ROG Maximus XII Hero Wi-Fi」,採用 Intel Z490 晶片組,支援 Intel 第 10 代 Core 系列處理器,擁有強勁的硬體規格及出色的超頻能力,用上 16 PowerStage 整合式功率級設計的供電模組,提供出色的處理器超頻能力,完全發揮新一代 CPU 的所有潛力。加上 OptiMem III 記憶體佈線配置調整,支援高達 DDR4 4800+ OC,加上豐富的週邊功能,慾打造高效能電競信仰平台的用家值得考慮。



ASUS ROG Maximus XII Hero Wi-Fi 主機板



ASUS ROG Maximus XII Hero Wi-Fi

▲ ASUS ROG Maximus XII Hero Wi-Fi 主機板





ASUS 第 12 代英雄登場!! 全新「ROG Maximus XII Hero Wi-Fi」延續「英雄」的強勁的硬件規格及出色的超頻能力,用上 14 + 2 PowerStage 供電模組,提供高達 840A CPU 電流負載能力,以提供出色的超頻能力,榨乾新一代 CPU 的所有潛力。加上 提供出色的超頻能力,榨乾新一代 CPU 的所有潛力。加上 AI 智能超頻功能,追求極致效能的玩家不容錯過。



ASUS ROG Maximus XII Hero Wi-Fi



「ROG Maximus XII Hero Wi-Fi」採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,採用素黑色、低調的外觀設計,但在 I/O Shield 防護外殼及晶片組散熱器位置加入了 RGB 作點綴,運作時巨型的「敗家之眼」會發出炫目的信仰燈效。加上延伸式 VRM 導熱管散熱器及 M.2 鋁合金散熱盔甲,不但加強了系統的穩定性,亦令產品更具金屬質感。






Socket LGA 1200 接口



新一代「Z490」晶片組主機板採用全新 LGA 1200 處理器介面,在外觀上與舊有 Socket 1151 接近但不盡相同,不但用作防呆的凹槽亦換了位置,腳位定義亦作出了改動,增加更多 VCCCORE 供電及腳位,以滿足更多核心對供電的需求,並首度加入 VCCSTG 腳位,應為支援下代 Rocket Lake 而增設。支援全新「Comet Lake」 微架構、INTEL 第 10 代 Intel Core 處理器,最高可達成 10 核心、20 線程配置,但無法兼容舊有 Coffee Lake 微架構產品。



ASUS ROG Maximus XII Hero Wi-Fi

▲ 支援 Intel LGA1200 處理器





LGA1200 在針對腳定義上與上代有著明顯差異,除了 VCCCORE 針數較上代有所提升,以滿足更多 CPU 核心的需求外,VCCGT 針數定義亦大幅增,主要是為未來 Rocket Lake-S 升級 Xe Graphics 繪圖核心做好準備,針腳重新定義後亦有助記憶體 IMC 的表現,雖然在微架構上 Comet Lake 與 Coffee Lake 差異不大,但記憶體超越能力卻大有改善。此外,LGA1200 亦新增了 VCCSTG,這是為下代 10nm 處理器需要 Sustain Gated Power Rail 做好準備。





10th Gen Intel Core Desktop Processors



 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-10900KF14nm10/202.5MB20MB3.7GHz5.3GHz125W--DDR4-2933
Intel Core i9-10900K10/202.5MB20MB3.7GHz5.3GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i9-10900F10/202.5MB20MB2.8GHz5.2GHz65W---
Intel Core i9-1090010/202.5MB20MB2.8GHz5.2GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i7-10700KF8/162MB16MB3.8GHz5.1GHz125W--
Intel Core i7-10700K8/162MB16MB3.8GHz5.1GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i7-10700F8/162MB16MB2.9GHz4.8GHz65W---
Intel Core i7-107008/162MB16MB2.9GHz4.8GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i5-10600KF6/121.5MB12MB4.1GHz4.8GHz125W--DDR4-2666
Intel Core i5-10600K6/121.5MB12MB4.1GHz4.8GHz125WUHD Graphics 630 (GT2)1.2GHz
Intel Core i5-106006/121.5MB12MB3.3GHz4.8GHz65W-UHD Graphics 630 (GT2)1.2GHz
Intel Core i5-105006/121.5MB12MB3.1GHz4.5GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i5-10400F6/121.5MB12MB2.9GHz4.3GHz65W---
Intel Core i5-104006/121.5MB12MB

2.9GHz

4.3GHz65W-UHD Graphics 630 (GT2)1.1GHz
Intel Core i3-103204/81MB8MB3.8GHz4.6GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i3-103004/81MB8MB3.7GHz4.4GHz65W-UHD Graphics 630 (GT2)1.15GHz
Intel Core i3-101004/81MB6MB3.6GHz4.3GHz65W-UHD Graphics 630 (GT2)1.1GHz







Intel Pentium Gold Series Desktop Processors



 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Pentium Gold G660014nm2/4512KB4MB4.2GHz-58W-UHD Graphics 630 (GT2)1.1GHzDDR4-2666
Intel Pentium Gold G65004.1GHzUHD Graphics 630 (GT2)1.1GHz
Intel Pentium Gold G64004.0GHzUHD Graphics 610 (GT2)1.05GHz







Intel Celeron G Series Desktop Processors



 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Celeron G492014nm2/2512KB2MB3.4GHz-58W-UHD Graphics 610 (GT2)1.05GHzDDR4-2666
Intel Celeron G49003.5GHz



Intel 第 10 代 Core 處理器已經完成了整個世代交替,除了不鎖倍頻的 K 系列型號、不含 IGP 繪圖核心的 F 系列型號及不鎖倍頻且不含 IGP繪圖核心的 KF 型號。







Intel Z490 系統晶片



ASUS ROG Maximus XII Hero Wi-Fi

▲ Intel Z490 系統晶片



Intel 400 Series Chipset Comparsion



 Z490H470B460H410
CPU OC SupportYesNoNoNo
CPU PCIe Configuration

1x16

2x8

1x8+2x4

1x161x161x16
IGP Output Ports/Pipes3/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/2
Memory OC SupportYesNoNoNo
Optane SupportYesYesYesNo
CNVi Integrated WiFiAX201AX201--
SDXC SDA 3.0 SupportYes
Max HSIO Lanes30302414
Total USB Port14141210
USB 3.2 Gen 2x16400
USB 3.2 Gen 1x110884
Max PCIe Lanes24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen3
Rapid Storage SupportYes
RST for PCIe Storage3210
Total SATA Ports6664
RST RAID SupportYesYesYesNo
vPro SupportNo



相較舊有 Z390 晶片組,全新 Intel Z490 系統晶片繼續使用 14nm 制程,功能及規格並沒有太大的變動,改用 Wi-Fi 6 AX201 CNVi WiFi MAC,能夠提供更低成本的 Wi-Fi 6 無線網絡功能。







支援 DDR4-4800 O.C.



ASUS ROG Maximus XII Hero Wi-Fi

▲ 4 組記憶體插槽支援最高 128GB RAM





記憶體方面,ASUS ROG Maximus XII Hero Wi-Fi 主機板提供 4 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,可配置 ECC Un-buffered 及 non-ECC Un-buffered 記憶體模組,最高可支援 128GB 記憶體容量。



ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi

▲ 成功達成 DDR4-4800 記憶體速度





為改善記憶體線路訊號並提升超頻能力,記憶體線路佈局上採用 OptiMem III 設計,令記憶體與 CPU 之間的 Trace Path 更短,加上新一代 Comet Lake 處理器的 IMC 體質再進一步提升。主機板官方規格支援最高 DDR4-4800 O.C. 速度。測試採用 Thermaltake Toughram DDR4 4400MHz CL19 8GB 記憶體,能夠超頻至 DDR4-4800 並完成負載測試,記憶體超頻表現相當強大。







延伸式巨型 VRM 散熱器



ASUS ROG Maximus XII Hero Wi-Fi

▲ 延伸式巨型 VRM 散熱器





為提升 VRM 供電散熱效果,ASUS ROG Maximus XII Hero Wi-Fi 採用了一組巨型的 VRM 散熱器,在散熱器末端延伸了一組額外的 Heatsink,令散熱器擁有更大的熱容,而且加入大量坑紋以增加散熱面積,並透過 U型粗身導熱管將廢熱快速傳遞至整個散熱器,以維持供電模組在最佳溫度條件下運作。







14 + 2 PowerStage 整合式供電



ASUS ROG Maximus XII Hero Wi-Fi

▲ Extreme Engine Digi+ 供電模組





供電方面,ASUS ROG Maximus XII Hero Wi-Fi 主機板採用 16 個 PowerStage供電設計,其中 14 個負責 CPU 供電、2 個負責 SOC 供電,並以雙倍的功率級運作,每兩個組成一個相位,每相供電能處理高達 120A 的電流。配合自家研發的 TPU 控制晶片,能準確監測 CPU 內部電壓的變化,實時對電壓作出補償,令工作電壓在負載後保持平穩,提升 CPU 超頻穩定性。



ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi

▲ Digi+ ASP1405I VRM 控制器 (左) /

Infineon TDA21462 PowlRStage MOFSET (右)





ASUS ROG Maximus XII Hero Wi-Fi 的處理器供電模組由一顆自家 Digi+ ASP1405I VRM 晶片控制,以 7 + 1 模式運作,棄用 Doubler 直接連接到 16 顆 Infineon TDA21462 PowlRStage MOFSET 晶片。每相能提供最高 120A 電流處理能力,整個供電組合能為處理器提供最大 960A 電力,每相供電能平均分攤處理器核心的電流負載,減低供電模組的負載溫度並提升工作壽命。



ASUS ROG Maximus XII Hero Wi-Fi

▲ 傳統倍相設計 VS 整合式 PowerStage 電源



今代 ASUS 全線 Z490 系列主機板皆已放棄採用 Phase Doubler 去驅動相位,反而以雙倍功率級打造較少相數的供電設計,雖然最高可承受的電流不變,但刪去 Doubler 卻能提升 Transient Response 瞬態響應的時間,大幅縮短約 20ns 的供電反應延遲,亦能有效減低的 Vdrop 幅度達 30mV,進一步提昇極限超頻穩定性。



ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi

▲ Microfine 微粒合金電感 (左) /

日系 10K Black Metallic 電容 (右)





搭配高品質的 Microfine 微粒合金電感,電感內部顆粒較微細而且均勻,高磁導率相較傳統電感的損耗減低 75% ,降低電感滾降令電源轉換效率提升約 50% ,令電流容量大幅提升。ASUS 亦非常著重主機板的耐久度,選用了日系 10K Black Metallic 電容,相較一般固態電容高出五倍長的使用壽命,工作溫度範圍亦較一般固態電容更廣,能正常運作於 -180°C 至 125°C 的溫度範圍仍能保持其穩定性及壽命。







8-pin ProCool II 電源接頭



ASUS ROG Maximus XII Hero Wi-Fi

▲ 8-pin ProCool II 電源連接器



加入了 ProCool II 實心針腳電源接頭設計,在兩個 ATX 8-pin CPU 電源接頭內以實心金屬針腳打造,比傳統以金屬片摺疊而成的針腳擁有更大的金屬切面面積,有效降低阻抗及提高可承受的電流數值,同時亦加上金屬包覆式防護外殼,提高插座耐用性及有效減低電磁干擾對供電穩定性的影響。







AI OverClock 智能超頻



ASUS ROG Maximus XII Hero Wi-Fi

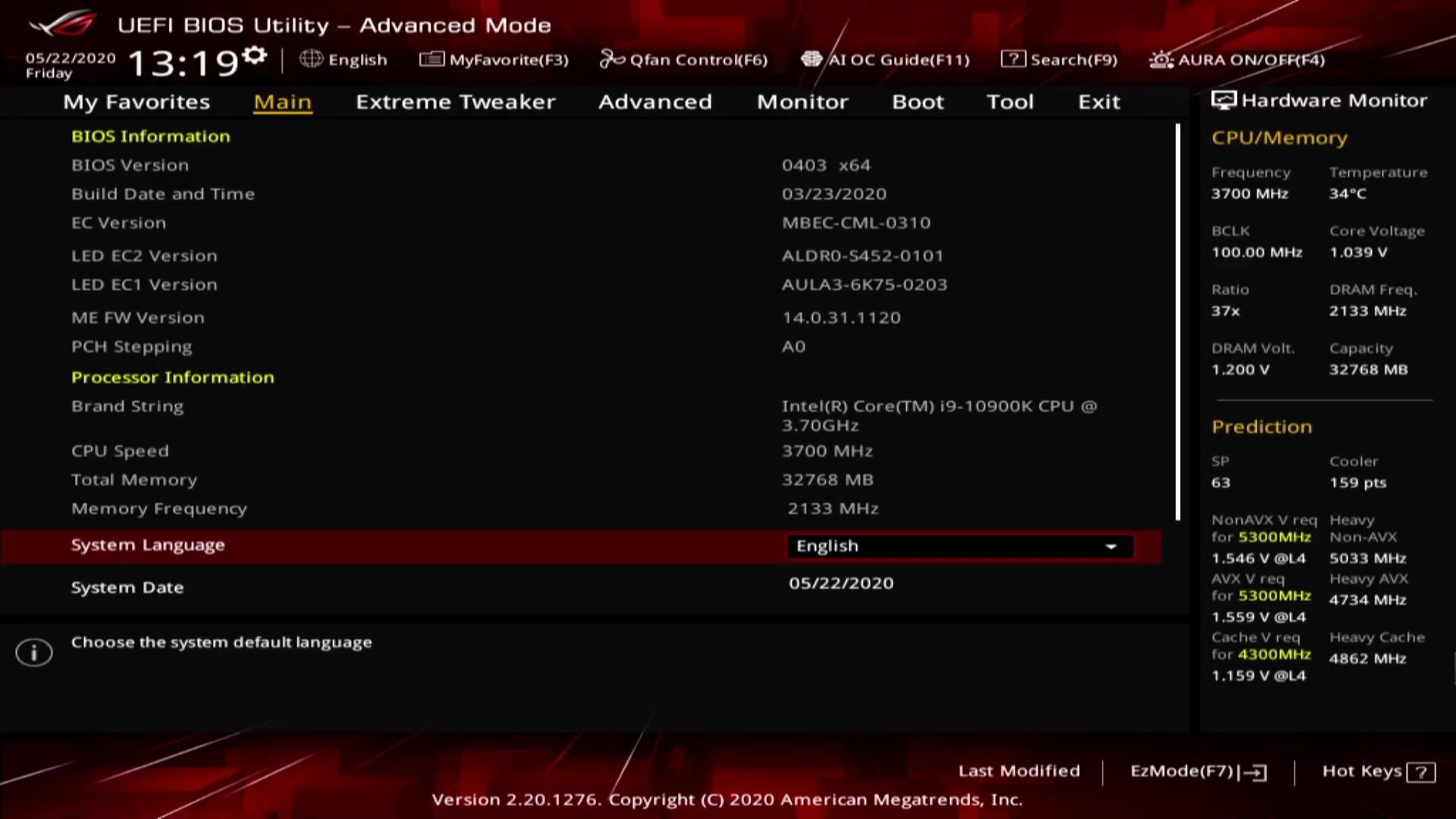

▲ BIOS 介面的右下方設有「Prediction」區塊





ASUS ROG Maximus XII Hero Wi-Fi 繼續加入 AI 智能超頻功能,具備獨家演算法評估 CPU 潛能以及散熱器的散熱能力,在 BIOS 進階模式的介面右下方會有一個「Prediction」區塊,當中的「SP」代表 CPU 體質、「Cooler」代表散熱能力,並能夠執行自動超頻,並為喜歡手動調整的玩家提供目標頻率及電壓估算,非常實用。







Debug LED、Retry Button



針對部分玩家喜愛使用開放式機箱甚至「裸機」,ASUS ROG Maximus XII Hero Wi-Fi 加入實體「POWER」開機鍵及「RESET」重新開機鍵,並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 Q-CODE 代碼,用家能得悉哪部份出現問題並進行故障排解。



ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi



設有「 Retry Button 」功能,在進行極限超頻時開機卡在 POST 階段,往往只是差一點運氣而已,當「 Reset Button 」沒有回應時需要長按「 Power Button 」 5 秒才能關機再重啟,「 Retry Button 」則可以快速為系統 Hard Reset ,同時不會進入 Safe Boot 模式,讓超頻玩家快速重試該超頻設定。







不鏽鋼 PCIe 3.0 x16 接口



主機板提供 3 組 PCIe x16 擴充槽,當中 PCIEx16_1 及 PCIEx16_2 由 CPU LANES 提供,可組成一組 PCIe 3.0 x16 或兩組 PCIe 3.0 x8 配置,而 PCIEx16_3則由 Z490 晶片組提供,提供 PCIe 3.0 x4 的速度。3 組繪圖卡接口最高支援  NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡協同加速配置。另外,Z490 亦提供兩條 PCIe x1 插槽,採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊。



ASUS ROG Maximus XII Hero Wi-Fi



為應付高階繪圖卡的重量,由 CPU PCIe Lanes 提供的繪圖卡接口均採用「 Safe Slot 」設計,透過全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.8X ,縱向強度則提升 1.6X,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,接口外觀亦變得更好看。





PCIe Slot Configurations



PCIEX1_1PCIEX16_1PCIEX1_2PCIEX16_2PCIEX1_3PCIEX16_3
x1x16x1-x1x4
x1x8x1x8x1x4







Pre-Installed I/O Shield



ASUS ROG Maximus XII Hero Wi-Fi 亦繼續加入了內嵌式 I/O 背板設計,除了令用家安裝時更加方便外,對於採用開放式機箱的玩家來說將會更整齊美觀,不但能強化了防塵效果,其獨特的鎖定機制亦令主機板上的接口與 I/O 背板連接更緊密,讓直接接觸 ESD 保護提升至 10KV、空氣放電保護提升至 12KV ,相較一般主機板僅擁有 4KV 有著極明顯的改進。



ASUS ROG Maximus XII Hero Wi-Fi

▲ Pre-Installed I/O Shield



顯示輸出方面,主機板設有 HDMI 2.0a 及 DisplayPort 1.4 接口各一組,配合內置 Intel UHD Graphic 繪圖核心的處理器能支援最高 4096 x 2160 @ 60Hz 解析度的影像輸出。





ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi

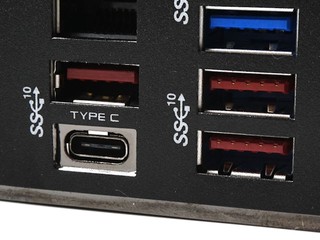

週邊連接方面,後置面板提供 4 組 USB 3.2 Gen2 、4 組 USB 3.2 Gen 1 以及 2 組 USB 2.0,合共 10 組 USB 接口。另外提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口,連接性相當充足。







Wi-Fi 6 無線網絡模組



ASUS ROG Maximus XII Hero Wi-Fi

▲ Intel AX201 CRF 無線網絡模組





全新 Z490 晶片內建 WiFi 6 CNVi WiFi MAC,ASUS ROG Maximus XII Hero Wi-Fi 主機板搭載了全新「AX201」CRF 無線網絡模組,支援 IEEE 802.11ax 雙頻、2x2 MU-MIMO、160MHz、1024QAM 及 OFDMA Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度。同時具備 Bluetooth 5.1 支援新一代智能手機、穿戴裝置以及智能家居產品等等的連結,帶來更高速、更低時延及更遠距離的無線傳輸。







Marvell AQtion AQC111C 5Gbps LAN



有線連接方面,相較今代 Z490 主機板普遍採用的 2.5Gbps LAN,ASUS ROG Maximus XII Hero Wi-Fi 升級採用 Marvell AQtion AQC111C 5Gb Ethernet,提供一組 5GbE LAN RJ45 接頭,為需要極速網絡連接的進階使用者,提供高速低延遲的網絡體驗,同時可向下兼容 2.5GbE、1GbE 及 100Mbps Ethernet 運作模式,能方便用家以更高的速度連接 NAS 等內聯網裝置。



ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi

▲ Marvell AQtion AQC111C 網絡晶片 (左) /

Intel i219V Gigabit Ethernet 晶片 (右)





另備有 1 顆 Intel i219V Gigabit Ethernet PHY 網絡晶片,額外提供一組 RJ45 Gigabit 網絡連接埠,提供伺服器管理功能,支援 MCTP 通訊協定、WoL、PXE 遠端開機、ISCSI 開機、VLAN 過濾等功能。具備先進的中斷處理有助降低 CPU 資源佔用率,可啟動 Jumbo Frame 功能有效提升大型封包資料流量。







3 組 M.2 介面



ASUS ROG Maximus XII Hero Wi-Fi

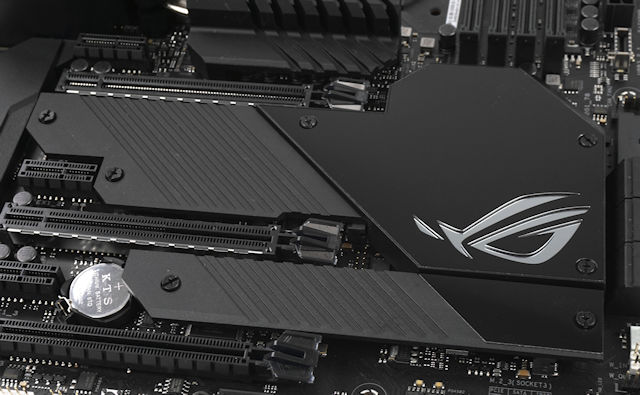

▲ 每條 M.2 插槽皆設有金屬散熱片





主機板提供了 3 組 M.2 連接埠,全部插槽皆支援最高 PCIe Gen 3 x 4 速度規格,最高傳輸速度為 32Gbps,但只有其中兩組相容於 SATA 6Gbps 傳輸協定的 SSD 產品。當中 M2_1 及 M2_3 支援最長 M. Key 22110;M2_3 支援最長 M. Key 2280 長度規格,並設有 M.2 散熱片,滿足高階 PCIe SSD 產品對散熱的需求。



ASUS ROG Maximus XII Hero Wi-Fi

▲ 其中一組插槽支援最長 22110 長度規格



ASUS ROG Maximus XII Hero Wi-Fi

▲ 6 組 SATA 6Gbps 連接埠





此外,主機板設有 6 組由 Intel Z490 系統晶片組提供的 SATA 6Gbps 連接埠,支援 RAID 0、RAID 1、RAID 5、RAID 10 模式及 Intel Rapid Storage Technology 17 儲存技術。







ROG SupremeFX 7.1 立體音效模組



ASUS ROG Maximus XII Hero Wi-Fi

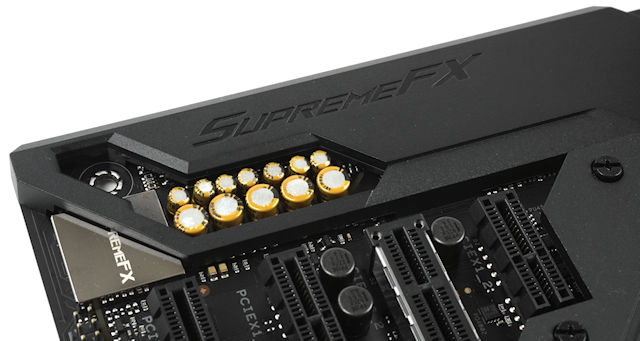

▲ ROG SupremeFX 7.1 立體音效模組





音效方面,ASUS ROG Maximus XII Hero Wi-Fi 在音效用料方面亦絕不馬虎,採用 ROG SupremeFX 7.1 立體聲音效模組,採用特殊屏蔽設計和專業級音效元件,搭載 Nichicon 音訊電容及可偵測抗阻的切換 MOSFET 用作調整耳機輸出,提供高達 121dB DNR 還提供極低底噪表現,高解析度呈現音軌的所有細節。



ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi

▲ Supreme FX S1220 Codec (左) /

ESS SABRE9023P DAC 晶片 (右)





採用「Supreme FX S1220 」Audio Codec 晶片,其核心設計基於新一代 Realtek ALC1220, ASUS 透過與 Realtek 合作為晶片作出優化調校,提升至 120dB 訊噪比 (SNR) 音效輸出品質及 113dB 訊噪比 (SNR) 錄音品質,每組聲道均採用不同的 PCB 層提供獨立輸出,加入日本 Nichicon Premium 級音訊電容,提供溫暖、自然無比的音質。



搭載了具備 Hyperstream 架構的 ESS Hi-Fi Sabra ES9023P DAC 晶片,將訊號轉換過程中產生的雜音降到最低。同時提供 -94 dB 的「總諧波失真」 (THD) 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出,帶來極致通透純淨的音訊,為專業遊戲玩家帶來迫真音響效果。



ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi

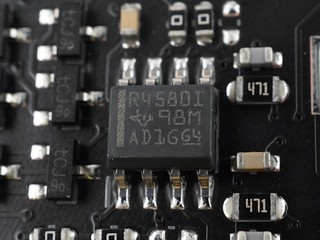

▲ RC4580 運算放大器 (左) /

Nichicon Fine Gold 音效電容 (右)





並且加入 Texas Instruments RC4580 Dual Audio Operational Amplifiers,提供自動偵測及優化耳機抗阻設定,具有低雜訊、低諧波失真及高增益等特點,以提升耳機音效質素,搭配日本 Nichicon Premium 級音訊電容,提供溫暖、自然無比的音質。







ASUS AURA Sync燈效



ASUS ROG Maximus XII Hero Wi-Fi



作為 ROG 的高階型號,AURA Sync RGB 燈效是必需的,ASUS ROG Maximus XII Hero Wi-Fi 在 Back I/O Cover 及 PCH 散熱器下加入 RGB LED 顆粒,運作時會在鏡面上透出幻變的燈光,當「ROG 敗家之眼」標誌發光時,信仰即時大爆發!!



ASUS ROG Maximus XII Hero Wi-FiASUS ROG Maximus XII Hero Wi-Fi



擁有 2 組 AURA RGB 燈條接口,可支援標準 5050 RGB LED 規格的裝置,電力輸出為 12V 3A,另提供 2 組「Addressable Gen 2」可編程 RGB 接口,支援額定電壓為 5V 最大電流為 3A 的 RGB 燈效裝置,讓用家為系統佈置更豐富的 RGB 信仰燈光。





ASUS ROG Maximus XII Hero Wi-Fi 主機板

售價︰HK$ 3,899

查詢︰ASUS Hong Kong (3582-4770)



小編評語︰



12 代「英雄」登場!! 繼續以 ROG Maximus 系列的門檻型號作定位,在週邊功能性及硬體用料上都是高上的水平,擁有 16 PowerStage 的 Extreme Engine Digi+ 供電設計,加上更多進階的週邊連接功能,並設有 AI 超頻技術,追求高性能的進階玩家值得擁有。
