GIGABYTE B660M AORUS Pro DDR4 主機板

▲ GIGABYTE B660M AORUS Pro DDR4 主機板

配合 Intel 12 代 non-K 處理器上市，GIGABYTE 推出全新主流級 B660M AORUS Pro DDR4 主機板，採用全新 B660 系統晶片、12 + 1 + 1 相數位供電，搭配大型鋁擠 I/O Cover 與鰭片散熱器，雖然是主流型號堆料就是 AORUS 的習慣，具備 6 層 2oz Copper PCB 設計，支援最高 DDR4-5333+ OC 記憶體超頻，擁有 2.5G LAN 網絡模組、兩組 M.2 SSD 配置、USB 3.2 Gen 2x2 Type C，用來搭配 Core i5-12400 性價比極高。

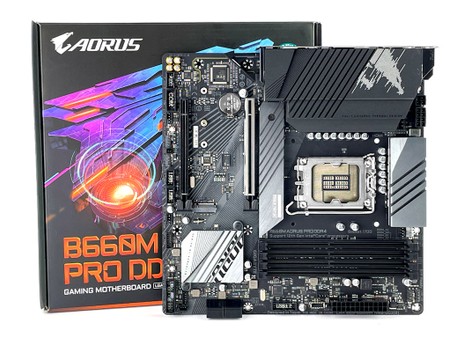

▲ 採用 Micro-ATX 規格、黑色 PCB 搭配鈦灰色鋁金屬散熱片

主機板採用 M-ATX Form Factor 設計，尺寸為 24.4cm x 24.4cm，採用黑色 PCB 搭配銀鈦灰色金屬 I/O Cover 及散熱器，PCB 表面加入了灰色的線條作點綴，I/O Cover 上加入了故障風格的 AORUS 神鷹 LOGO，運作時 PCH 散熱器下方會透出單色 RGB 燈效，支援 RGB Fusion 燈效控制。

支援第 12 代 Core 處理器、全新 LGA 1700 Socket

Intel B660 主機板具備全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

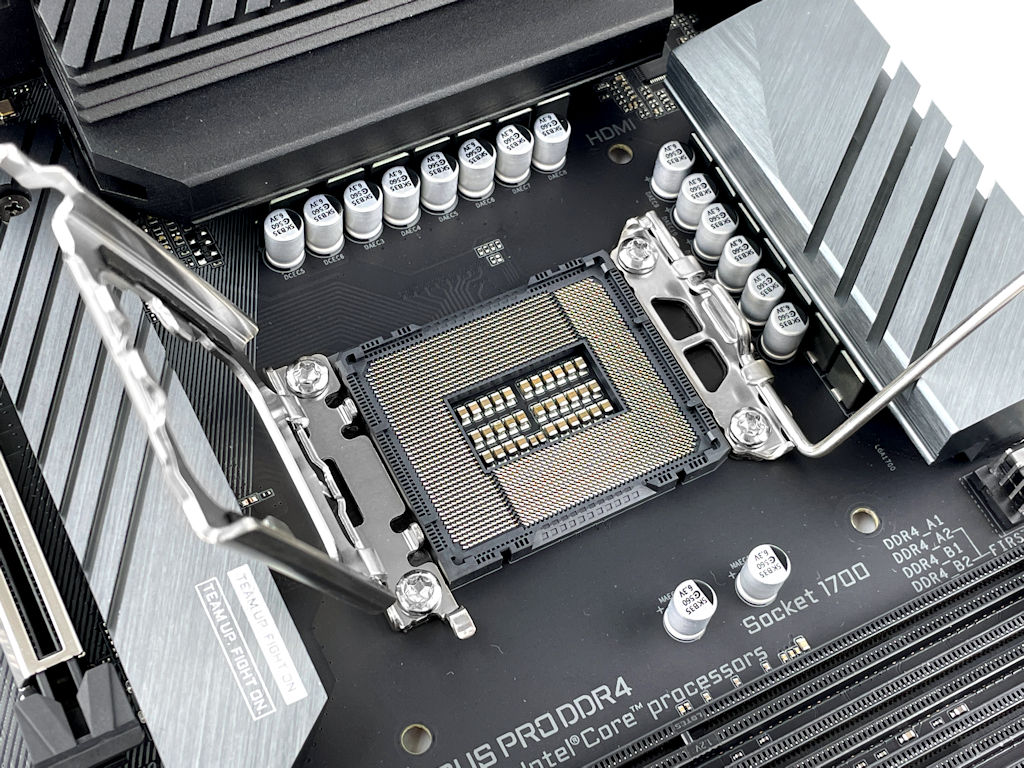

▲ 全新 LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 12 代桌上型 Intel Core 處理器規格

全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程，採用了大小核混合架構，大核心 (P-Core) 為高效能的 Golden Cove 微架構，小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構，核心數量最高為 16 核心、24 線程設計，最高 PL2 功耗為 241W，對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel B660 系統晶片

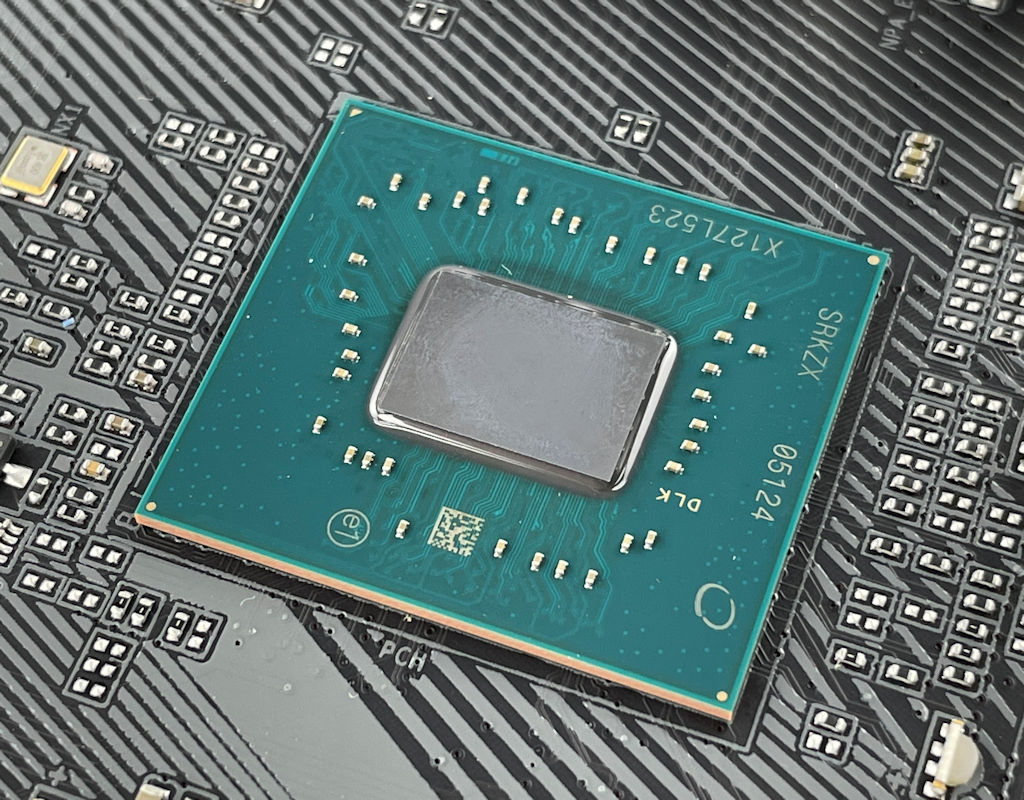

▲ Intel B660 PCH 系統晶片

採用 Intel B660 系列晶片組，相較 Z690 在功能與規格上有所刪減，例如 Z690 可支援 PCIe 5.0 雙 x8 繪圖接口，B600 則不可分割只有單一 PCIe 5.0 x16，同時 B660 僅支援記憶體超頻，不支援 CPU Ratio 超頻，同時 DMI 4.0 Lanes 亦由 x8 降至 x4，CPU 與 PCH 晶片之間頻寬降至 7.96GB/s，成為了兩者的主要市場區間。

Intel 600 系列晶片組規格

此外，Intel B660 晶片組的週邊規格亦較 Z690 有作刪減，HSIO Lanes 數目由 38 個減至 24 個，PCH 的 PCIe 4.0 Lanes 由 12 個降至 6 個，因此 PCIe 4.0 SSD 支援數目亦相對減少，SATA 數目亦由 8 個減至 4 個，如果你不需要那麼大的擴充能力， B660 能提供較高的性價比選擇。

支援最高 DDR5-5333 OC

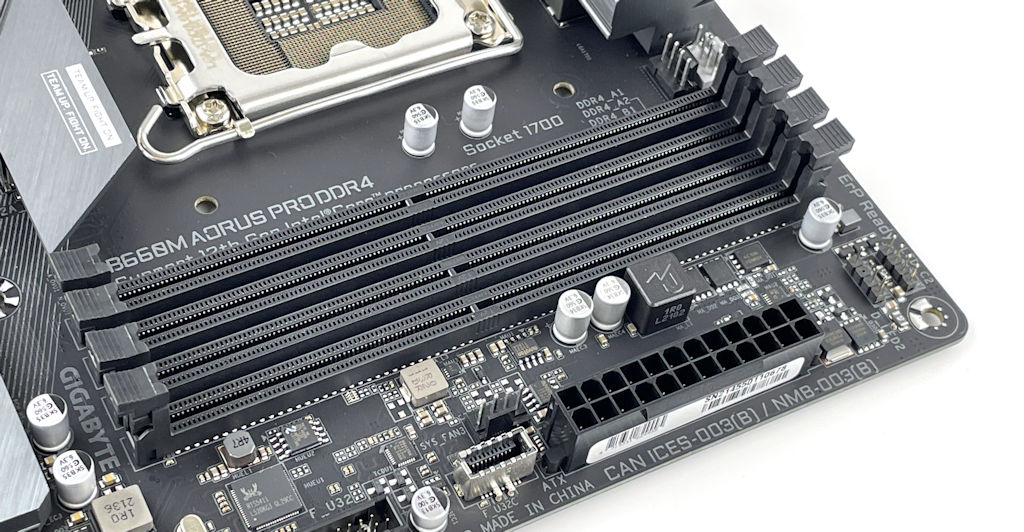

▲ 支援 4 組 DDR4 DIMM 擴充槽

記憶體方面，B660M AORUS Pro 共有 DDR4 / DDR5 兩個不同版本，這次收到送測的是 DDR4 版本，設有 4 組 DDR4 DIMM 擴充槽，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。

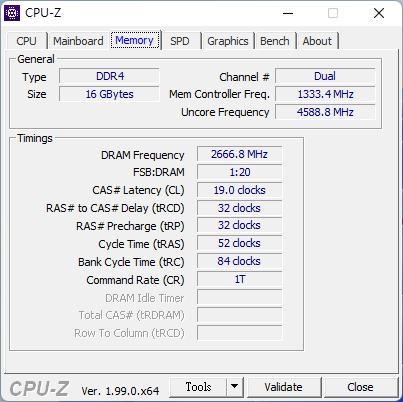

根據主機板的官方規格，B660M AORUS Pro DDR4 最高支援 DDR4-5333 OC 速度，不過是要搭配 K 系列超頻 CPU 才能達到，如果使用 Non-K CPU 由於 VCCSA 電壓被鎖上，最多只能超上 DDR4-3600 還要視乎 CPU 的 IMC 體質，購買記憶體時記得留意。

12 + 1 + 1 相 60A DrMOS 供電設計

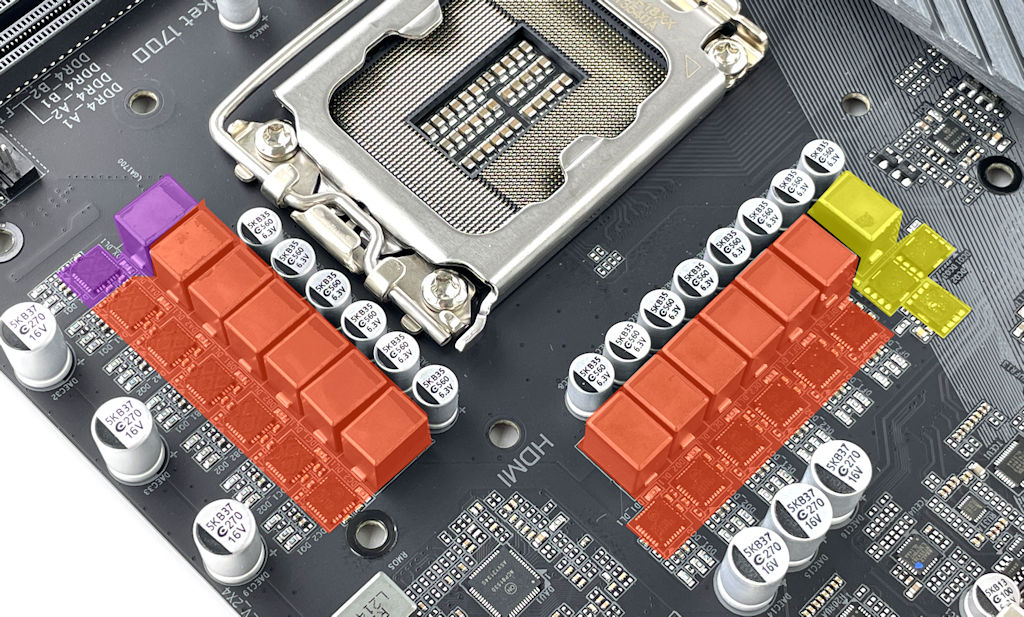

▲ 12 + 1 + 1 相數位供電模組設計

AORUS 主機板供電的特色就是堆料，雖然是主流級 B660 主機板但 GIGABYTE B660M AORUS Pro DDR4 供電用料相當不錯，採用 12 + 1 + 1  相數位供電模組設計，其中 CPU vCore 供電為 6+6 相並聯電源設計 (紅色)、1 相為 VCCGT 供電 (紫色)、1 相為 VCCAUX 供電 (黃色)，相數越多除了能夠提供更高的總電力輸出外，讓供電模組在重度的負載下仍能維持最佳的運作溫度，提供更高的工作效率。

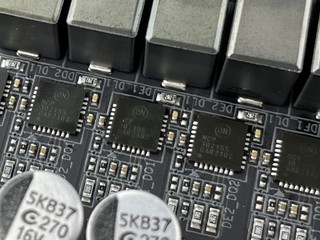

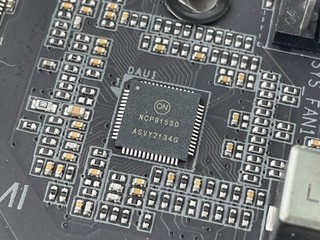

▲ OnSemi NCP81530 PWM 晶片　▲ OnSemi NCP302155 Dr.MOS

PWM 控制器採用了 OnSemi NCP81530 控制器，支援最高 8 相供電並透過聯電源設計提供 6 + 6 相供電及 1 相 VCCGT 供電，採用 OnSemi NCP302155 Dr.MOS 晶片，在 300kHz 模式下能提供最大 60A 輸出，因此 vCore 部分總共支援最大 720A 電流負載，足夠應付 12 代 Intel Core 全系列 CPU 的供電需求。

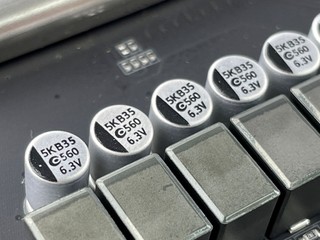

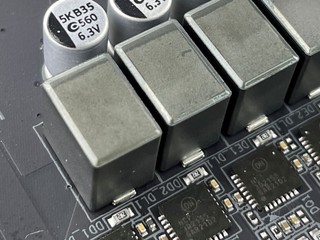

▲ 5K 小時固態電容　▲ 全封閉式全屬電感

採用金屬製全封閉式電感、 5K 小時固態電容，可使供電時所產生的雜訊及損耗更加少，除了提供系統穩定及充裕的超頻能力外，還可以使主機板於長期超頻下仍能承受壓力，增加組件耐久力。

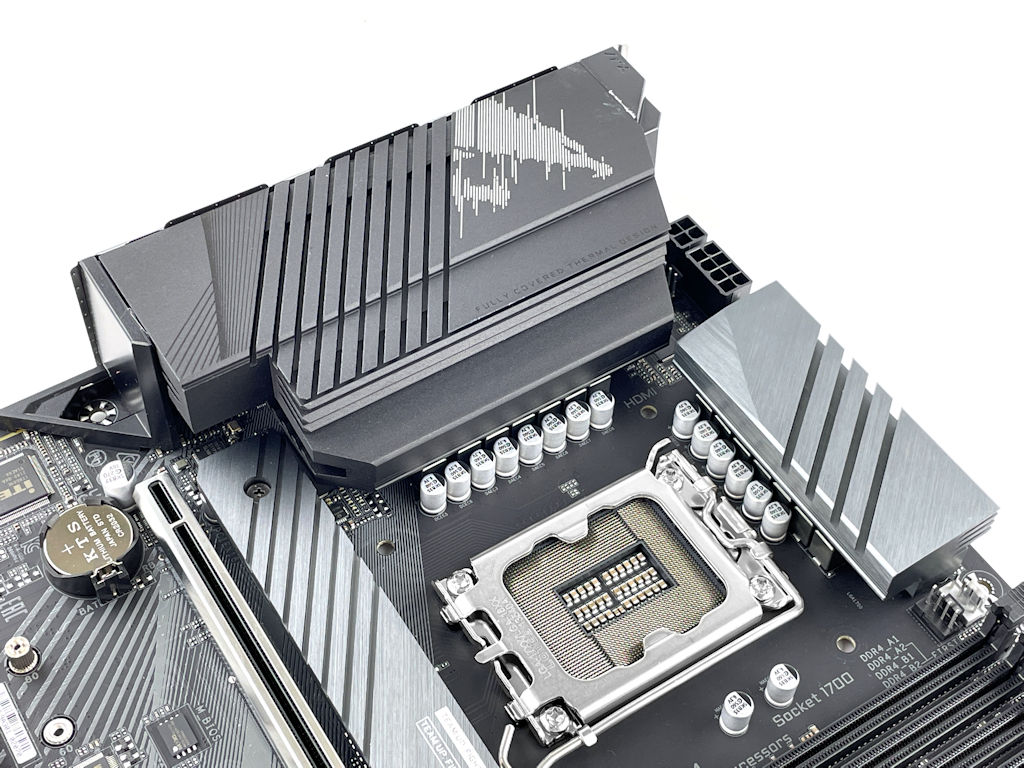

▲ 金屬 I/O Cover + 巨型 VRM 散熱器

VRM 散熱器部分，GIGABYTE B660M AORUS Pro DDR4 主機板採用 2 組大型鋁擠鰭片散熱器，散熱器更延伸至整個 I/O Cover 上，以增加散熱面積來加強散熱性能，更搭載了高性能 5W/mk 導熱貼以加強傳熱性能，確保系統提供穩定的高性能輸出。

支援 PCIe 4.0 + Ultra Durable 插槽

▲ 支援 PCIe 4.0 x16 繪圖接口

雖然 Intel B660 晶片組支援 PCIe 5.0 繪圖接口，但需要主機板採用 SMT 焊接工藝，因此 GIGABYTE B660M AORUS Pro DDR4 在成本考量下僅提供 PCIe 4.0 支援。為應付高階繪圖卡的重量，PCI_E1 插槽採用「 Ultra Durable PCIe 」全包覆式不鏽鋼加固插槽，具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害，相較傳統 PCIe 接口其橫向強度提升了 1.7x ，縱向強度則提升 4x ，接口外觀亦變得更好看。

2 組 M.2 SSD + 6 個 SATA 接口

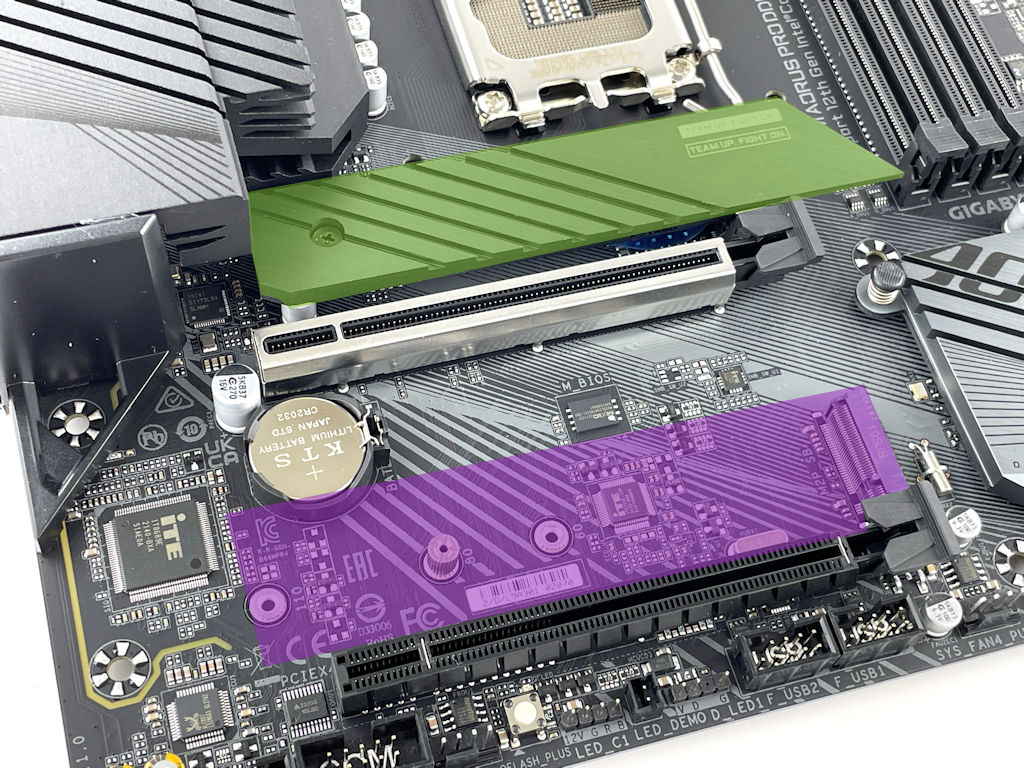

▲ 支援 2 組 M.2 SSD 介面配置

主機板具備 2 組 M.2 SSD 插槽，上方的 M2A_CPU 插槽由 CPU Lanes、下方 M2P_SB 插槽由 B660 PCH 提供，但只有 M2A_CPU 有提供金屬散熱器，可以說是美中不足之處，支援 PCIe 4.0 最高提供 64Gbps 傳輸速度與 SATA 6Gbps 傳輸。

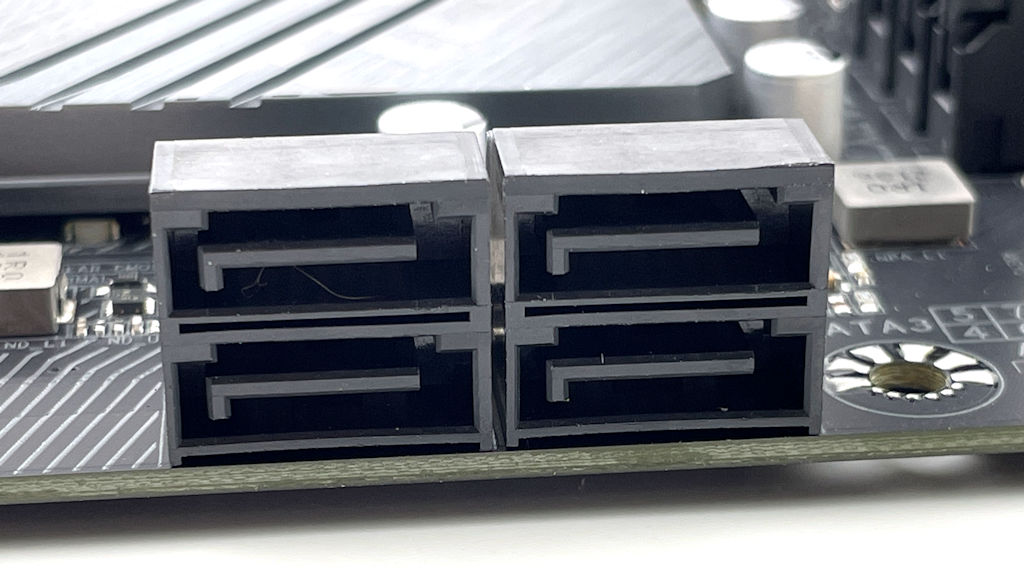

▲ 提供 4 個 SATA 6Gbps 接口

此外，主機板提供了 4 個 SATA 6Gbps 接口，全部由 B660 系統晶片提供，可支援 SATA RAID 0、RAID 1、RAID 5 及 RAID 10 功能。

Pre-Installed I/O Shield、USB-C 20Gbps 接口

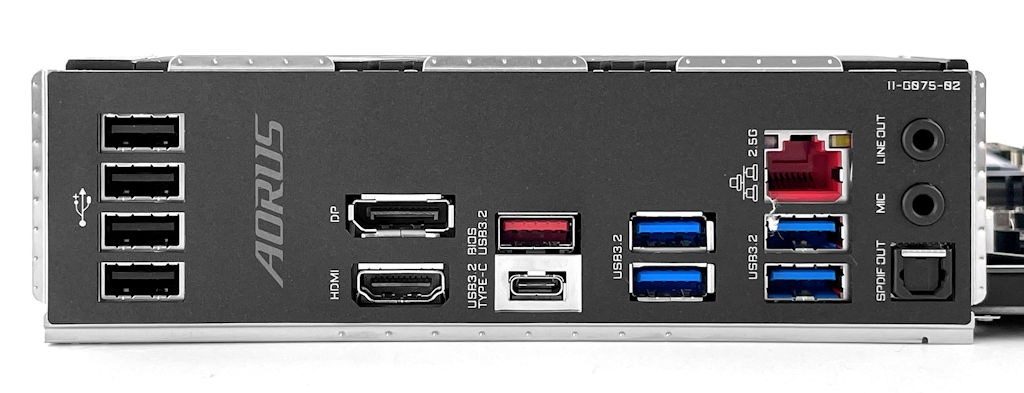

GIGABYTE B660M AORUS Pro DDR4 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

顯示輸出方面，主機板設有 1 組 HDMI 2.0 和 1 組 DisplayPort 1.4 接口，兩者皆支援最高 4096x2160@60Hz 解析度，並支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。

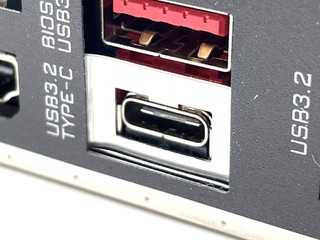

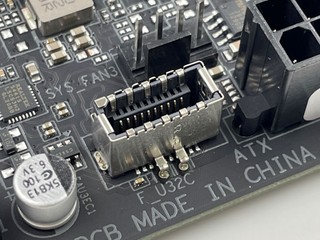

▲ USB 3.2 Gen x2x Type C　▲ 前置 USB 3.2 Gen 2 接口

USB 連接埠方面， 主機板提供 4 組 USB 2.0 接口、4 組 USB 3.2 Gen 1 接口、1 組 USB 3.2 Gen 2 接口、1 組 USB 3.2 Gen 2x2 20Gbps Type-C 接口，另外亦提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 Type-C 接口，週邊連接性相對充足。

Intel 2.5G LAN 網絡模組

▲ Intel I225-V 網絡晶片支援 2.5G Ethernet

有線網絡方面，GIGABYTE B660M AORUS Pro DDR4 採用 Intel I225-V 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。

Realtek ALC897 音效模組

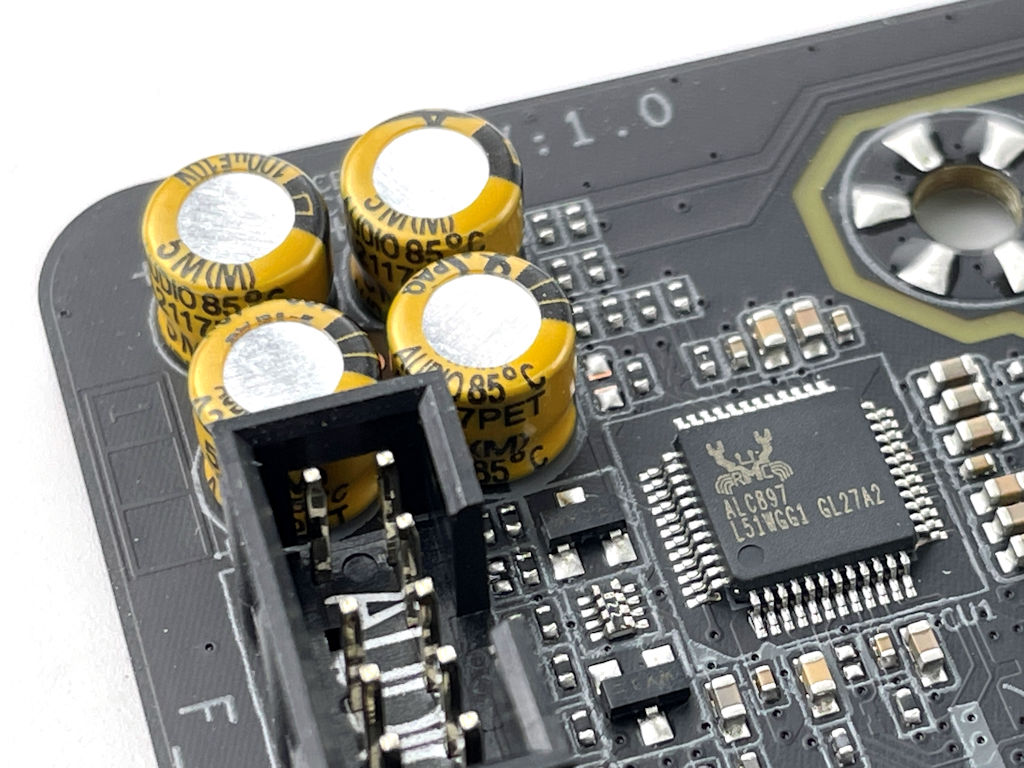

▲ Realtek ALC897 音效模組

音效方面，GIGABYTE B660M AORUS Pro DDR4 主機板採用了 Realtek ALC897 音效晶片，支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出，具備左右聲道的線路隔離設計，並搭配高品質音效電容，是現時低中階主機板常見的音效晶片配置。

GIGABYTE B660M AORUS Pro DDR4 主機板

售價︰HK$1,399

查詢︰Synnex HK (2347-2038)

編輯評語︰

GIGABYTE B660M AORUS Pro DDR4 主機板的賣點就是供電，12 + 1 + 1 Dr.MOS 搭配大型鋁擠鰭片散熱器，確保長期穩定運作，2.5G LAN 網絡模組、兩組 M.2 SSD 配置，記憶體頻率更能手動超頻至 DDR4-5333，如果你打算組 12 代 non-K CPU，記得認住呢隻鷹。
