ASUS 推出全新 ROG STRIX Z690-I GAMING WIFI 主機板，採用直出式 10 + 1 相 105A SPS 數位供電設計，配合具備一條導熱管連接的大型整合式 I/O Cover VRM 散熱器，可提供不俗穩定的高性能輸出，具備 2 組 M.2 NVMe SSD 配置、2 組 Thunderbolt 4 接口、2.5GbE Ethernet、Intel Wi-Fi 6E 無線模組等充足的擴充週邊功能，非常滿足 ITX 玩家的需求。
ASUS ROG STRIX Z690-I GAMING WIFI 主機板
▲ ASUS ROG STRIX Z690-I GAMING WIFI 主機板
ASUS 推出全新 ROG STRIX Z690-I GAMING WIFI 主機板，是 ROG STRIX 系列中的 Z690 ITX 主機板，在細小的空間裏仍然提供不俗強勁的供電用料和充足的連接擴充功能，採用直出式 10 + 1 + 2 相數位供電設計，配搭整合式 I/O Cover VRM 散熱器提供穩定的供電表現、具備 2 組 M.2 NVMe SSD 配置、2 組 Thunderbolt 4 接口、2.5GbE Ethernet、Intel Wi-Fi 6E 無線模組等功能，麻雀雖小卻五臟俱全。
ASUS ROG STRIX Z690-I GAMING WIFI 主機板為 Mini-ITX Form Factor 規格，尺寸為 17.0cm X 17.0cm，採用全黑色為主色調，今代的 ROG 敗家之眼非常明顯放置到 I/O Cover 散熱器和 M.2 SSD 散熱器之間，並在散熱器表面加入格子圖層和 For Those Who Dare 標語，外觀設計相當穩重之餘又充滿時尚科技感。
ASUS ROG STRIX Z690-I GAMING WIFI 主機板採用 10 層 2oz Copper 伺服器等級 PCB，能夠大大減少電磁干擾和增強信號的穩定性，更能提升主機板供電和記憶體超頻的穩定度。ASUS 更不忙在 Z690-I 的背面加入大大的 ROG 敗家之眼的塗層，非常充滿信仰力。
全新 LGA 1700 Socket 接口
新一代 Z690 晶片組主機板改用全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方型變成長方型，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。
▲ 全新 LGA 1700 Socket
雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。
第 12 代桌上型 Intel Core 處理器規格
| 處理器 | P-Core 數量 | E-Core 數量 | 核心 / 線程 | L3 快取 | P-Core 基礎/最高渦輪/最高渦輪3.0時脈 (GHz) | E-Core 基礎/全最高渦輪時脈 (GHz) | 解鎖超頻 | TDP PL1 | TDP PL2 | IGP |
| Intel Core i9-12900K | 8 | 8 | 16 / 24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 241W | UHD 770 |
| Intel Core i9-12900KF | 8 | 8 | 16 / 24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 241W | - |
| Intel Core i7-12700K | 8 | 4 | 12 / 20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 190W | UHD 770 |
| Intel Core i7-12700KF | 8 | 4 | 12 / 20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 190W | - |
| Intel Core i5-12600K | 6 | 4 | 10 /16 | 20MB | 3.7 / 4.9 / - | 2.8 / 3.6 | ✔ | 125W | 150W | UHD 770 |
| Intel Core i5-12600KF | 6 | 4 | 10 / 16 | 20MB | 3.7 / 4.9 / - | 2.8 / 3.6 | ✔ | 125W | 150W | - |
全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程，採用了大小核混合架構，大核心 (P-Core) 為高效能的 Golden Cove 微架構，小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構，核心數量最高為 16 核心、24 線程設計，最高 PL2 功耗為 241W，對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。
Intel Z690 系統晶片
▲ PCH 散熱器 (左) & Intel Z690 系統晶片 (右)
全新 Intel Z690 晶片組將與 CPU 之間進行傳輸的 DMI 通道從以往的 DMI 3.0 升級至 DMI 4.0，同時通道數維持 x8，頻寬相較上代再度翻倍至 15.75GB/s，令擴充裝置及週邊晶片的 I/O 頻寬更充裕，進一步減低出現 DMI 頻寬瓶頸的機會。隨著 DMI 通道的提升，新一代晶片組也能夠提供更多 PCIe 通道，包括 12 組 PCIe 4.0 及 16 組 PCIe 3.0 通道。SATA 及 USB 介面總數不變，但 USB 3.2 Gen 2x2 20Gbps 接口的數量上限提升至 4 個。
支援最高 DDR5-6400+ OC
▲ 支援 2 組 DDR5 DIMM 擴充槽
新一代 Z690 平台同時支援 DDR5 及 DDR4 記憶體，在這個過渡時期不少主機板會同時推出 DDR5 及 DDR4 兩款記憶體插槽的版本，而 ASUS ROG STRIX Z690-I GAMING WIFI 則是採用 DDR5 插槽的版本。由於全新 DDR5 記憶體擁有更高的時脈規格，需要採用 SMT 表面黏著技術的插槽，與傳統的 DIP 技術相比能採取更短的佈線距離以降低訊號衰減，以及避免 DIP 插件焊點帶來的外部干擾。每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 64GB。
根據主機板的官方規格，ASUS ROG STRIX Z690-I GAMING WIFI 最高支援 DDR5-6400+ OC 速度，筆者採用 TEAM T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體套裝，在手動調整工作電壓及延遲值後成功超頻至 DDR5-6600 CL38 CR2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力十分強大。
10 + 1 + 2 相直出式數位供電
▲ 10 + 1 + 2 相 105A SPS DrMOS 供電設計
ASUS ROG STRIX Z690-I GAMING WIFI 主機板採用 13 相直出式數位供電模組，其中 10 相為 CPU vCore 供電、1 相為 VCCGT 供電、2 相為 VCCAUX 供電，全面棄用 Phase Doubler 倍相晶片，帶來更低的電壓漣波效應 (Ripple Effect)，增加電流輸出準確度，而且對比傳統並聯式及雙倍功率級供電擁有更高電源效率。
▲ RAA229131 PWM 控制器

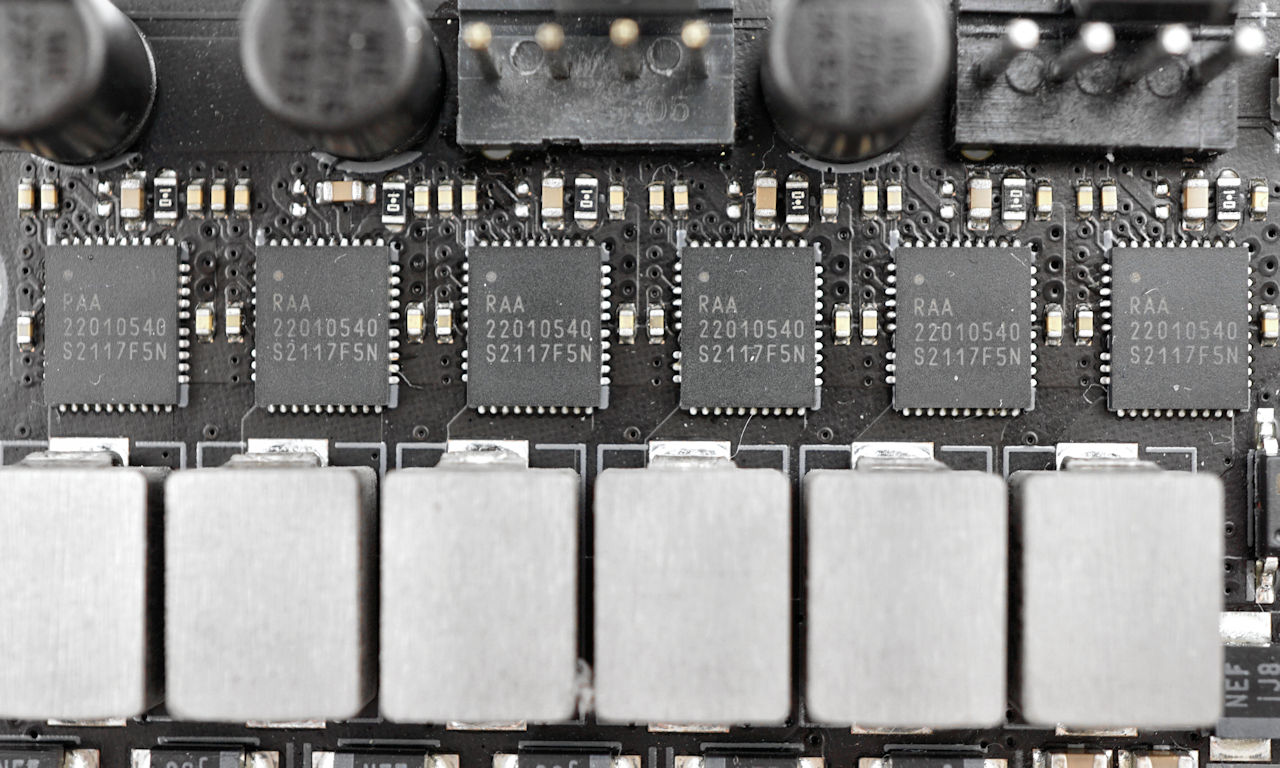

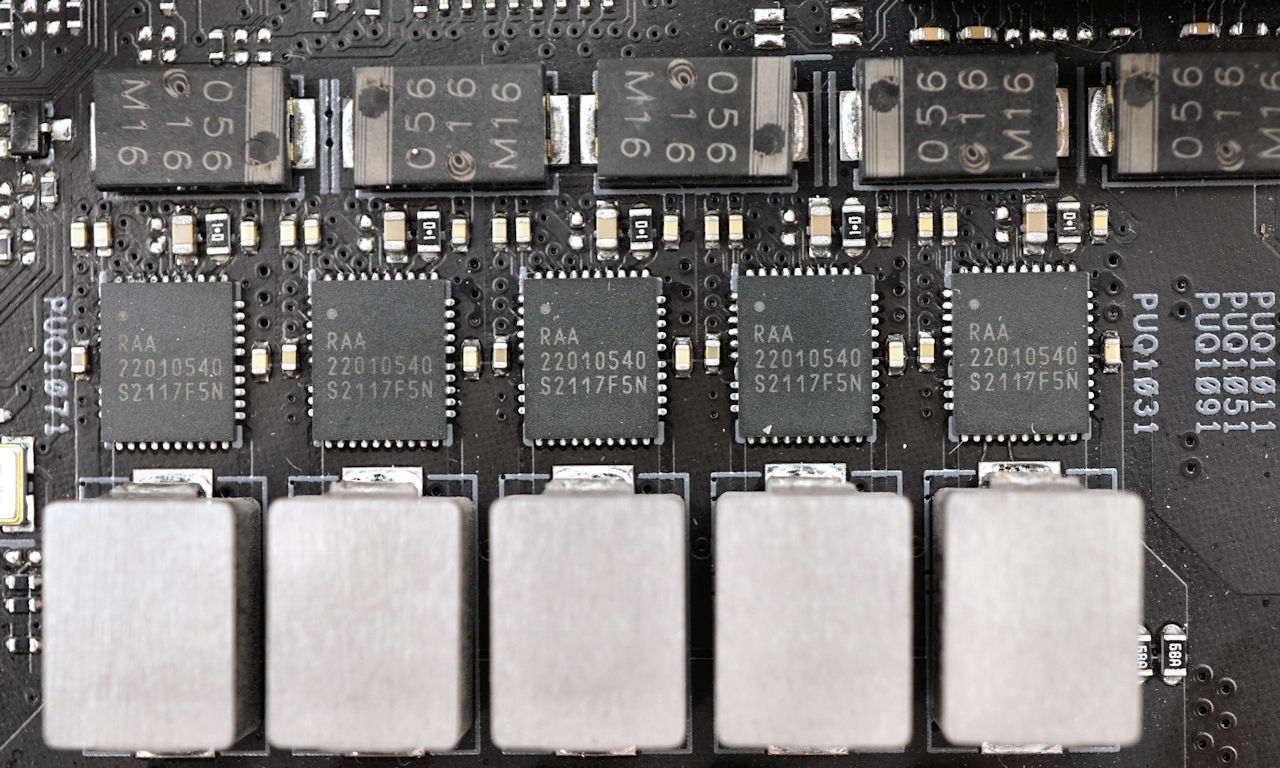

▲ RAA22010540 105A SPS DrMOS 晶片
ASUS ROG STRIX Z690-I GAMING WIFI 採用 Renesas RAA229131 最高 20 相 PWM 控制器，支援雙通道獨立輸出配置，並以 10 + 1 相模式運作，直出驅動 10 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 11 組 Renesas RAA22010540 105A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，單顆能夠提供最高 105A 持續電流處理能力，vCore 部分總輸出可達 1050A 電流負載。

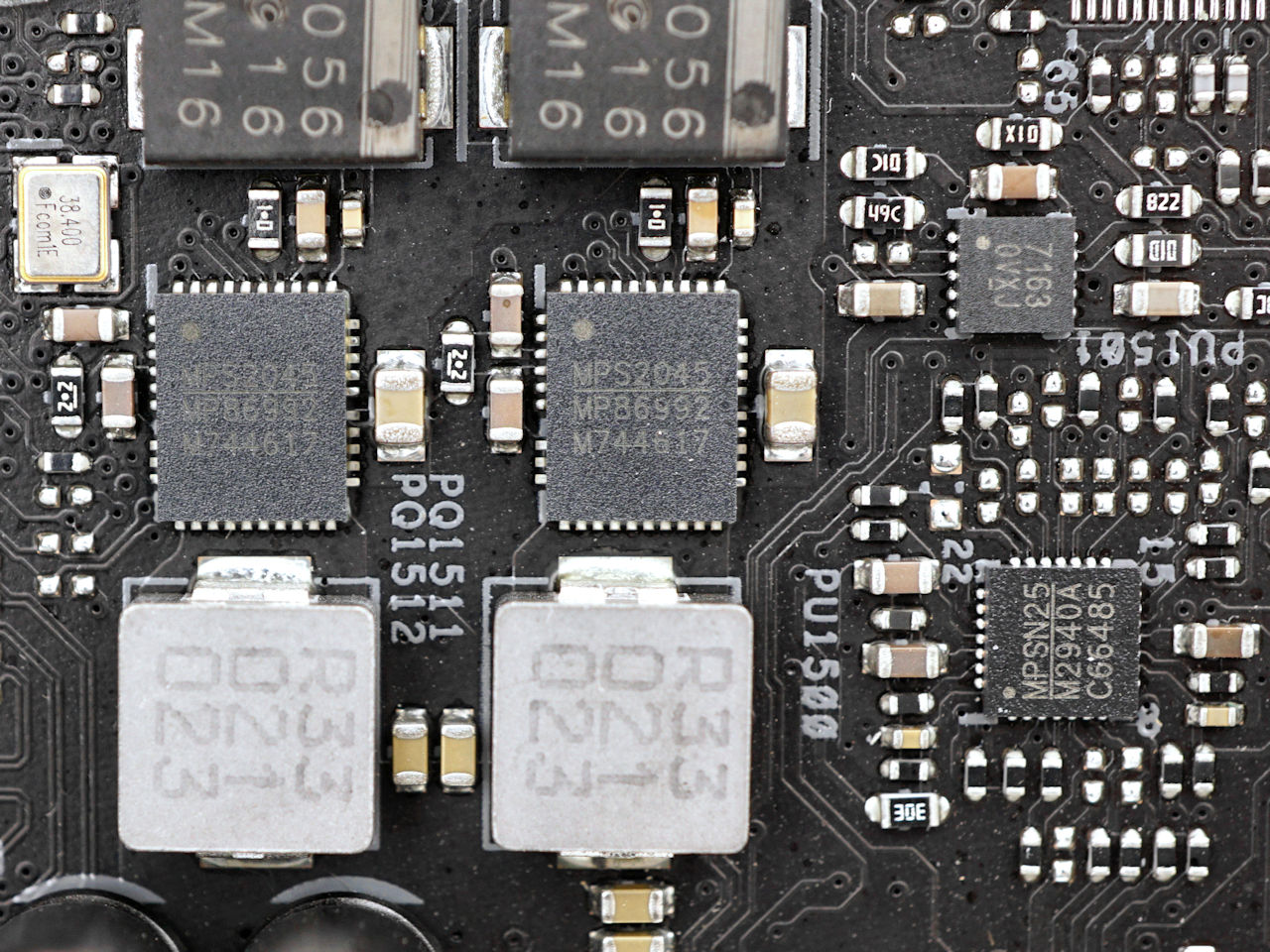

▲ MPS M2940A PWM 控制器、 MPS MP86992 70A DrMOS 晶片
全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，採用 MPS M2940A PWM 控制器，直出驅動 2 相 VCCAUX 供電，配搭 2 組 MPS MP86992 70A DrMOS 晶片。
▲ 採用金屬合金電感、聚合物鉭電容
主機板正面採用金屬合金電感，能改善 CPU VCore 電壓供應的穩定性，改善電源轉換減低廢熱產生，配搭 NEC TOKIN NeoCapacitor 聚合物鉭電容、Panasonic POSCAP 鉭聚合物電容，具備低 ESR/ESL 電阻的特性，在高頻率運作仍能保持穩定性，並能有效降低供電時所產生的雜訊及電力損耗，提供足夠的的超頻能力及系統穩定性。
主機板背面也是用上了大量的 NEC TOKIN NeoCapacitor 聚合物鉭電容，以增強主機板供電穩定性，用料相當充足。
▲ 採用 1 組 ATX 8-pin CPU 供電插槽
ASUS ROG STRIX Z690-I GAMING WIFI 採用 1 組 ATX 8-pin CPU 供電插槽，並加入了 ProCool II 設計，內部採用實心金屬針腳，比傳統以金屬片摺疊而成的針腳擁有更大的金屬切面面積，能夠降低阻坑以提高可承受的電流數值，同時加入金屬包覆式防護外殼，降低電磁干擾對 CPU 供電穩定性的影響。
整合式 I/O Cover VRM 散熱器
▲ 整合式 I/O Cover VRM 散熱器
ASUS Z690-I 與以往系列一樣非常注重 VRM 散熱器，今次同樣採用大型的整合式 I/O Cover VRM 散熱器，透過 1 條導熱管連接 2 組鋁合金散熱器，能讓 MOSFET 廢熱更快和平衡地傳遞到整個散熱器上，其中 1 組散熱器更延伸至整個 I/O Cover，並加入 1 把 4cm 主動式小型風扇，以主動氣流加強散熱效果，確保系統能提供穩定的高性能輸出。
支援 PCIe 5.0 插槽
ASUS ROG STRIX Z690-I GAMING WIFI 提供了 1 組 PCIe x16 插槽，支援 PCIe 5.0 x16 並由 CPU LANES 提供。
▲ PCIe 5.0 x16 插槽
PCIe x16 插槽皆採用金屬外殼加固設計，可增強插槽橫軸和縱軸的承托力。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。
獨立 PCB 堆疊擴充板設計

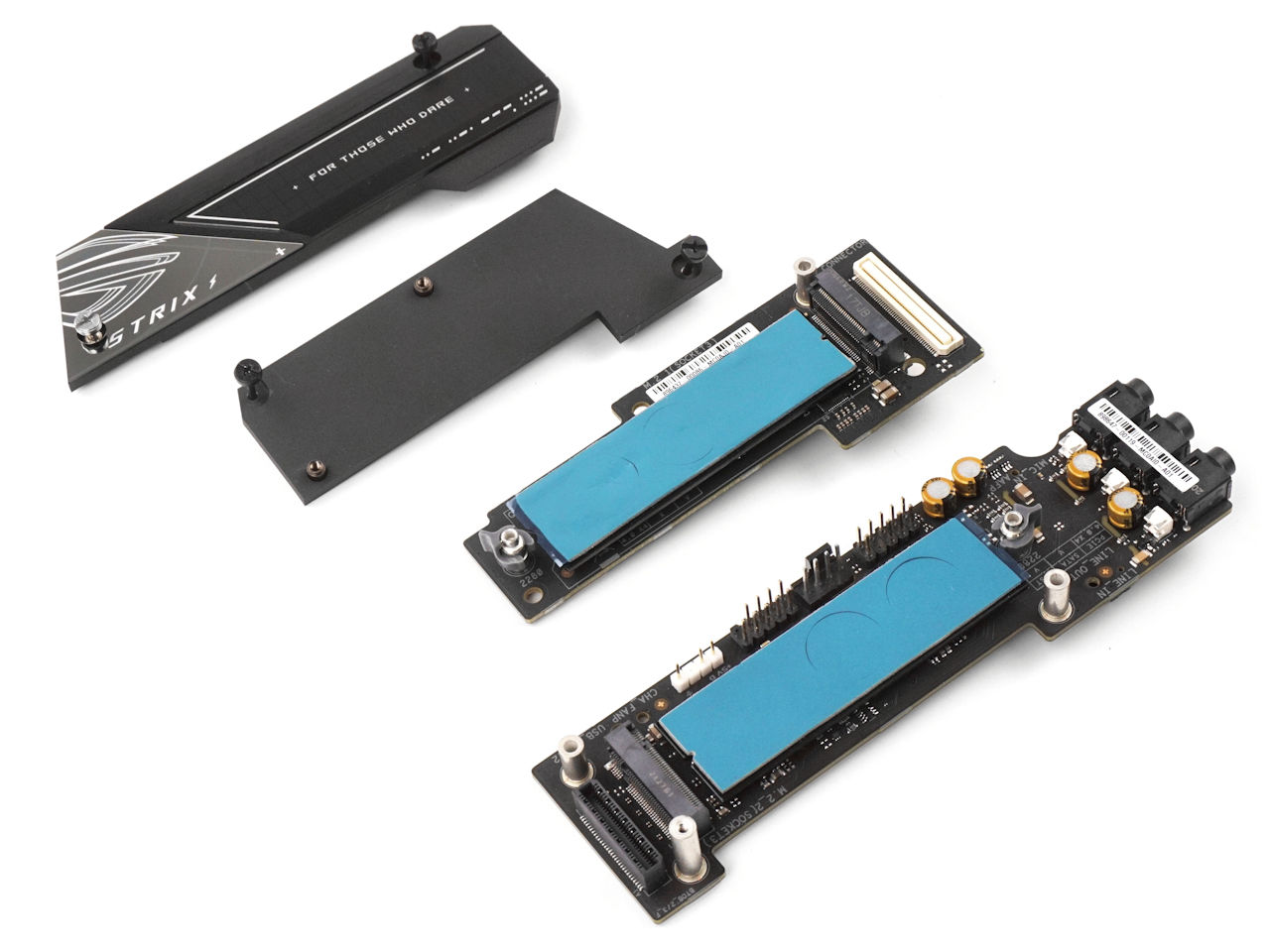

▲ 堆疊擴充板設計
由於 Mini-ITX 主機板 PCB 面積有限，ASUS ROG STRIX Z690-I GAMING WIFI 採用獨立 PCB 堆疊擴充板設計，將其中 2 組 M.2 SSD 插槽和 SupremeFX 音效模組電路結合，並架高於主機板上方，能夠取考地運用空間並加入更多功能。當中更加建了 USB 2.0 9pin 接頭、4pin PWM 供電接頭及 3pin 5V ARGB 接頭等等。
2 組 M.2 SSD 介面 + 4 個 SATA 3 連接埠
▲ 2 組 M.2 SSD 介面配置
ASUS ROG STRIX Z690-I GAMING WIFI 提供 2 組 M.2 SSD 介面配置，擴充板上層為 M.2_1 插槽，下層為 M.2_2 插槽，皆支援最高 PCle 4.0 x4 並由 Z690 晶片組提供，支援 RAID 0、RAID 1、RAID5 運作模式。
▲ 設有雙面金屬散熱片
2 組 M.2 SSD 介面皆設有雙面的金屬散熱片，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度，比上代 Z590-I 的設計更加精良。

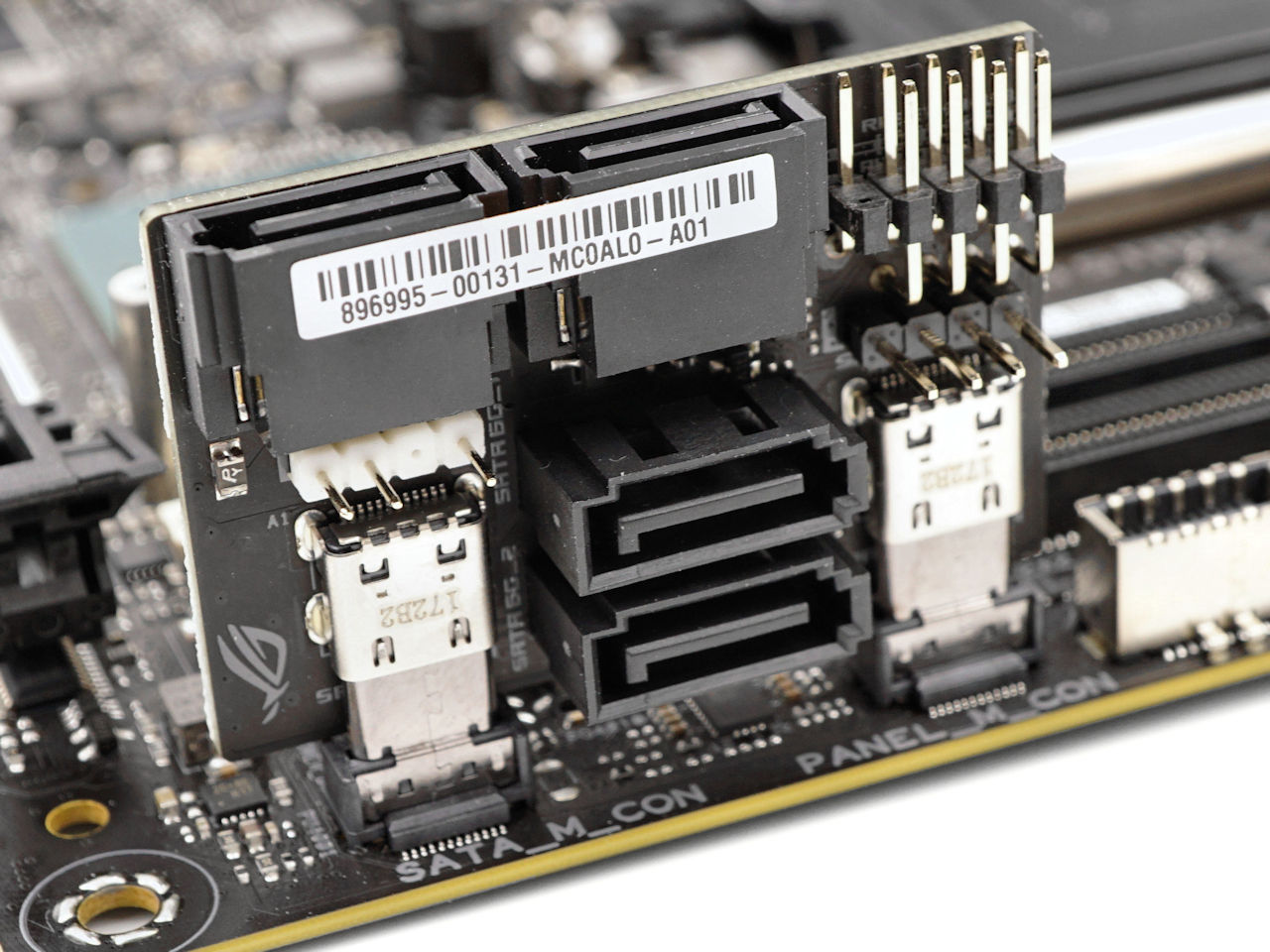

▲ SATA 、前置面板擴充卡

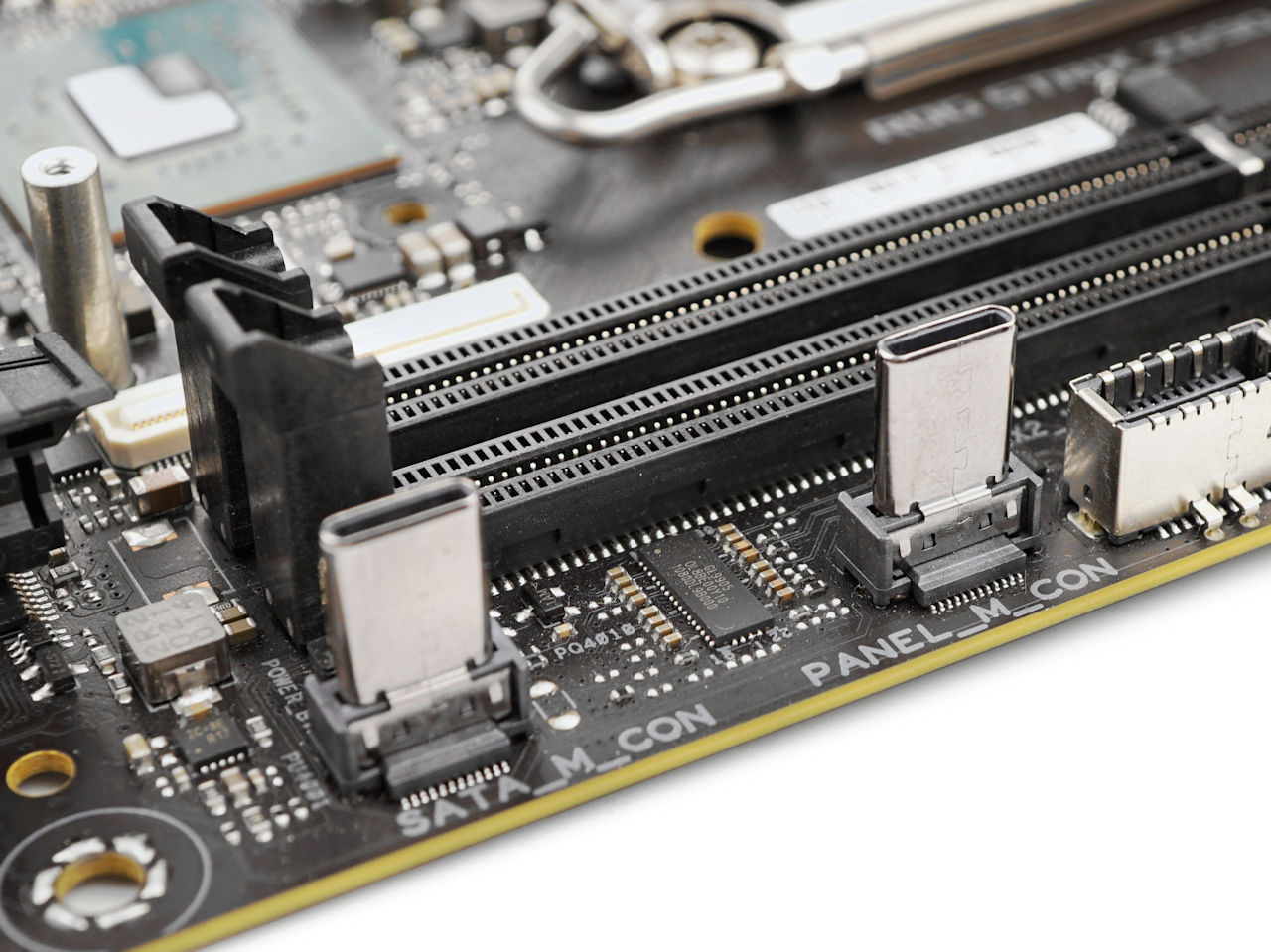

今代 ASUS Z690-I 主機板的 SATA 連接埠和前置面板控制部分，改用了 2 組 USB Type-C 插頭配搭擴充卡設計。擴充卡部分提供 4 組 SATA3 6Gbps 連接埠，由 Z690 晶片組提供，支援 RAID 0、RAID 1、RAID5、RAID 10 運作模式，並設有前置面板控制和前置音效輸出的針腳。
假若用家的 ITX 平台無需用到 SATA 裝置，即使不插上擴充卡，用家也可以使用 USB Type-C 插頭附近的開機鍵針腳來觸發開機。
Pre-Installed I/O Shield、Thunderbolt 4
ASUS ROG STRIX Z690-I GAMING WIFI 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。
主機板後置 I/O 面板提供 1 組 HDMI 2.1 接口，支援最高 4096x2160@60 Hz 解析度，支援 4K Ultra HD 播放。另外亦提供 2 組 USB 2.0 Type-A 接口、3 組 USB 3.2 Gen 1 5Gbps Type-A 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 2 組 Thunderbolt 4 USB Type-C 接口。
ASUS ROG STRIX Z690-I GAMING WIFI 透過 Intel JHL8540 晶片提供兩組 Thunderbolt 4 接口，提供高達 40Gbps 的傳輸頻寬，而且具備顯示輸出功能，支援 DisplayPort 1.4 傳輸協定，能夠提供 2 組 4096 x 2304 @60Hz 影像輸出。

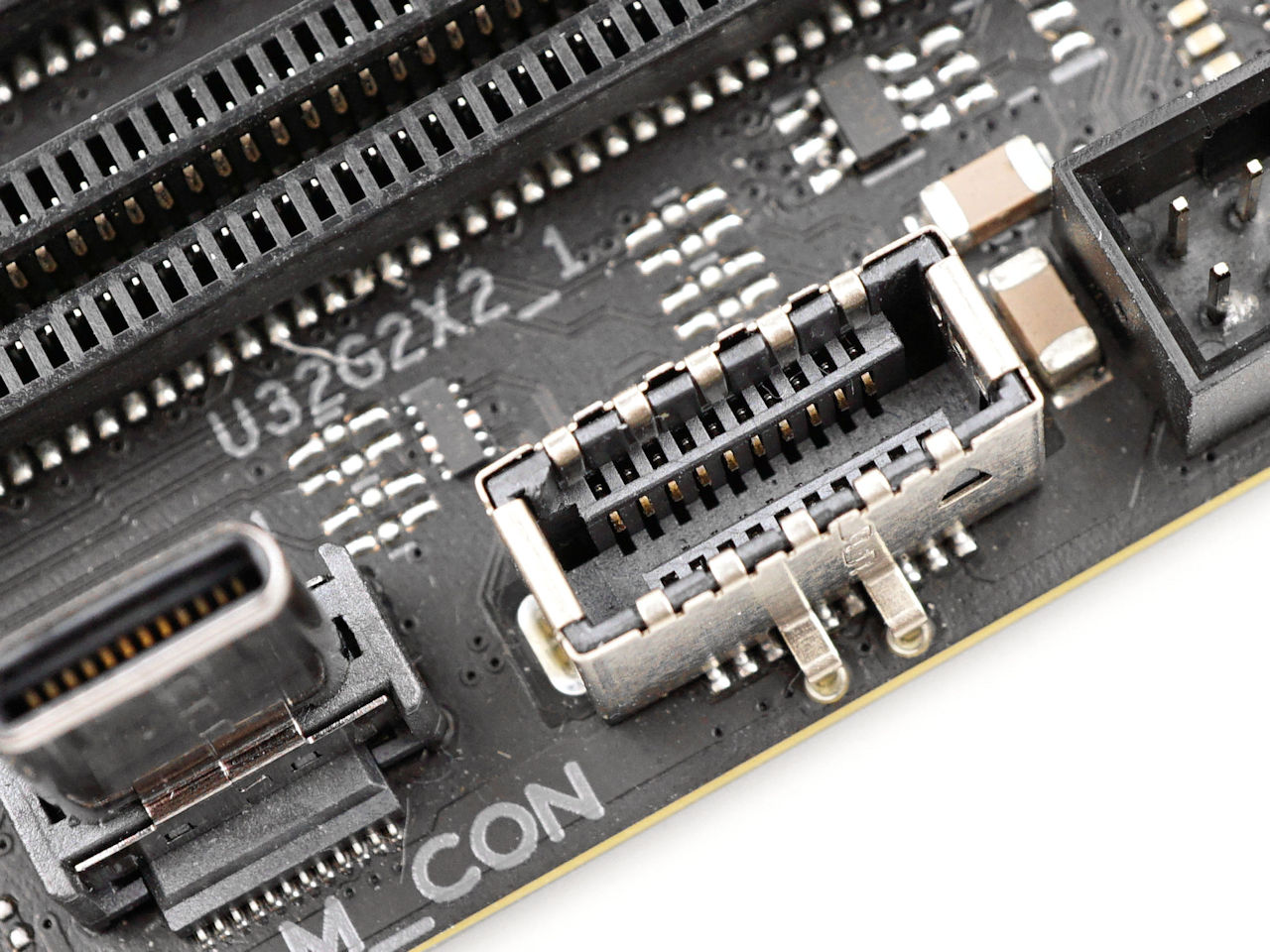

▲ 前置 USB Type-C 接口
另外主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口，以 ITX 主機板來說，整體 USB 連接性十分充足。
Clear CMOS 、BIOS Flashback 按鈕
ASUS ROG STRIX Z690-I GAMING WIFI 設有 Clear CMOS 按鈕和 BIOS Flashback 按鈕，前者只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，這功能對於超頻用家非常有幫助，後者在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。
Intel 2.5G LAN 網絡模組
▲ Intel I225-V 2.5G 網絡晶片
ASUS ROG STRIX Z690-I GAMING WIFI 採用 Intel I225-V 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。
Wi-Fi 6E 無線網絡模組

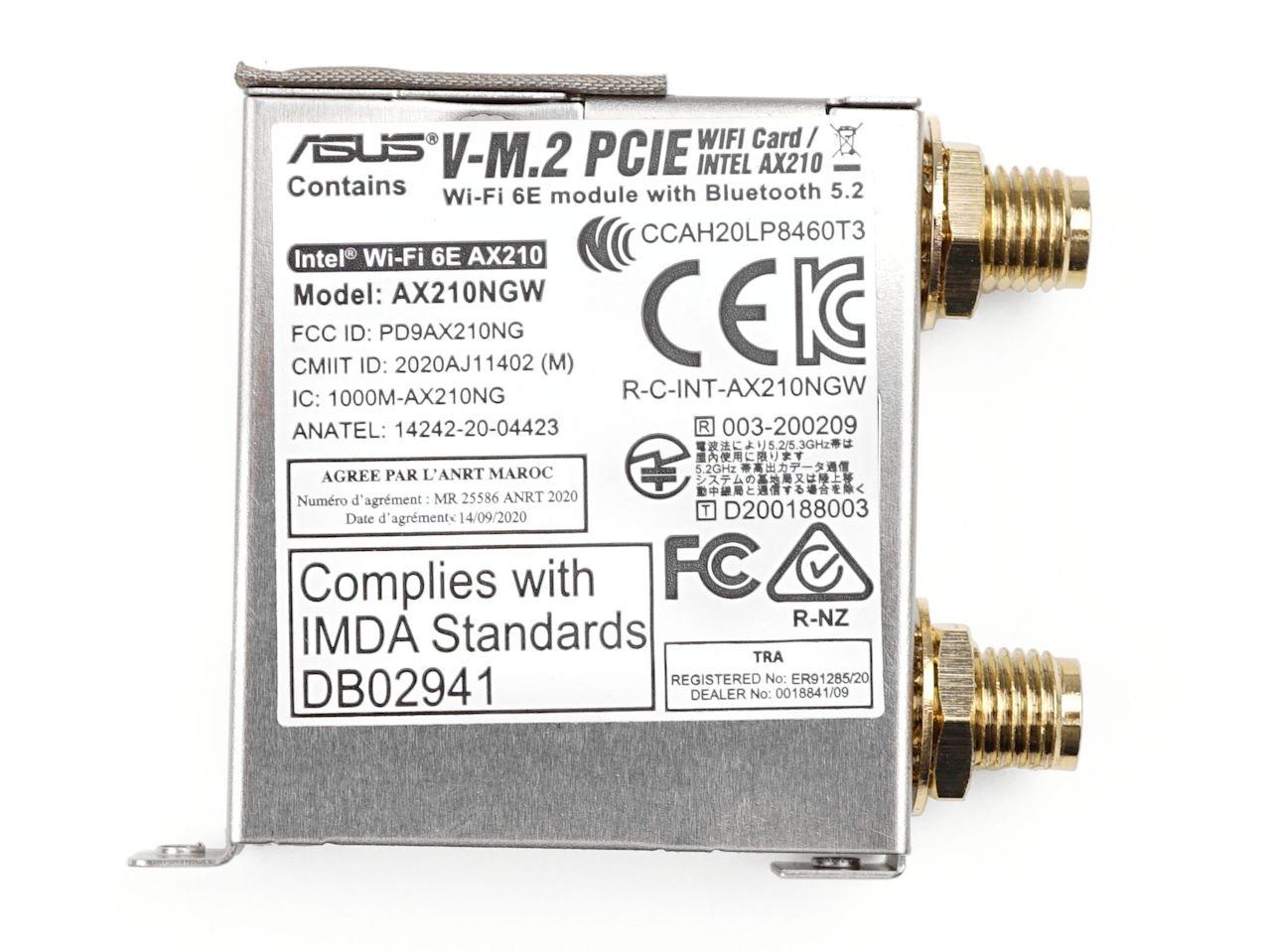

▲ Intel AX210 WiFi Card
ASUS ROG STRIX Z690-I GAMING WIFI 採用最新 Intel Wi-Fi 6E AX210 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，最高無線連接速度可高達 3Gbps，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。
▲ 附送 Wi-Fi 接收天線
主機板附送 1 組 Wi-Fi 接收天線連底座，可增強 Wi-Fi 收接訊號的性能，用家可調整天線底座選擇最佳的訊號角度，並透過磁吸底座可輕易固定合適的位置。
ROG SupremeFX 7.1 ALC4080 音效模組
音效方面，由於 Mini-ITX 主機板的佈局關係，ASUS ROG STRIX Z690-I GAMING WIFI 音效卡部分轉移到獨立 PCB 集成電路板上。
▲ Realtek ALC4080 音效晶片
ASUS Z690-I 主機板的 ROG SupremeFX 音效模組採用 Realtek ALC4080 Codec USB 音效晶片，支援最高 7.1 聲道劇場級環繞音效、音效格式最高為 24-bit / 384KHz，並提供高品質 120dB SNR 立聲聲播放輸出和 113dB SNR 錄音輸入，支援 DTS:X Ultra 3D 環繞技術，可提供更加真實的聲音感受，配搭 Armoury Crate 軟件，更支援雙向 AI 降噪功能，可提供更寧靜背景的聲音表現。
▲ Savitech SV3H712 放大器 & Nichicon Fine Gold 音效電容
加入 Savitech SV3H712 運算放大器及 Nichicon Fine Gold 日系音效處理電容，提供自動偵測及優化耳機抗阻設定，具有低雜訊、低諧波失真及高增益等特點，支援最大 600Ω 輸出增益調節以滿足不同耳機的規格需求，配搭 Nichicon Fine Gold 音效電容，帶來極致通透純淨的音訊，為專業遊戲玩家帶來迫真音響效果。
Aura Sync RGB 燈效支援
為滿足用家需求，主機板亦提供了 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 2 組 3-pin 可編程 RGB 接口，輸出為 5V 3A 15W，讓用家為系統佈置更豐富的 RGB 燈效。
ASUS ROG STRIX Z690-I GAMING WIFI 主機板
售價︰HK$3,899
查詢︰ASUS Hong Kong (3582-4770)
平平評語：
ASUS 全新推出 ROG STRIX Z690-I GAMING WIFI 主機板，具備直出式 10 + 1 +2 相 105A SPS 數位供電設計，即使是 ITX 主機板亦能配備不錯的供電用料，更配合大量聚合物鉭電容，增強高頻負載時的穩定性，十分有利用家超頻。另外，主機板亦具備 2 組 M.2 NVMe SSD 配置、2 組 Thunderbolt 4 接口、2.5GbE Ethernet、Intel Wi-Fi 6E 無線模組等充足的擴充週邊功能，可滿足絕大部分 ITX 玩家的需求。
