嘩 !! Colorful 主機板入侵香港， CVN Z790D5 GAMING FROZEN V20 主打平價高性價比 Z790 主機板定位，具備 16 + 1 + 1 相 55A DrMOS 供電設計，支援最新 PCIe 5.0 傳輸介面、4 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、Wi-Fi 6 無線網絡模組，擁有不俗的主機板連接和擴充功能，HK$1,899 大家點睇 ?
Colorful CVN Z790D5 GAMING FROZEN V20 主機板

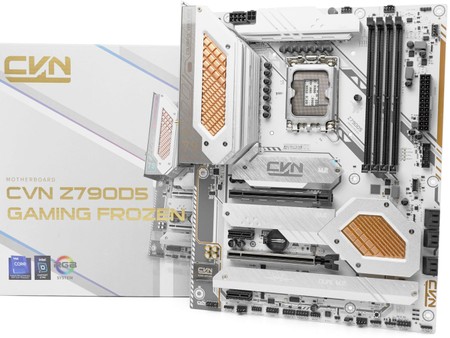

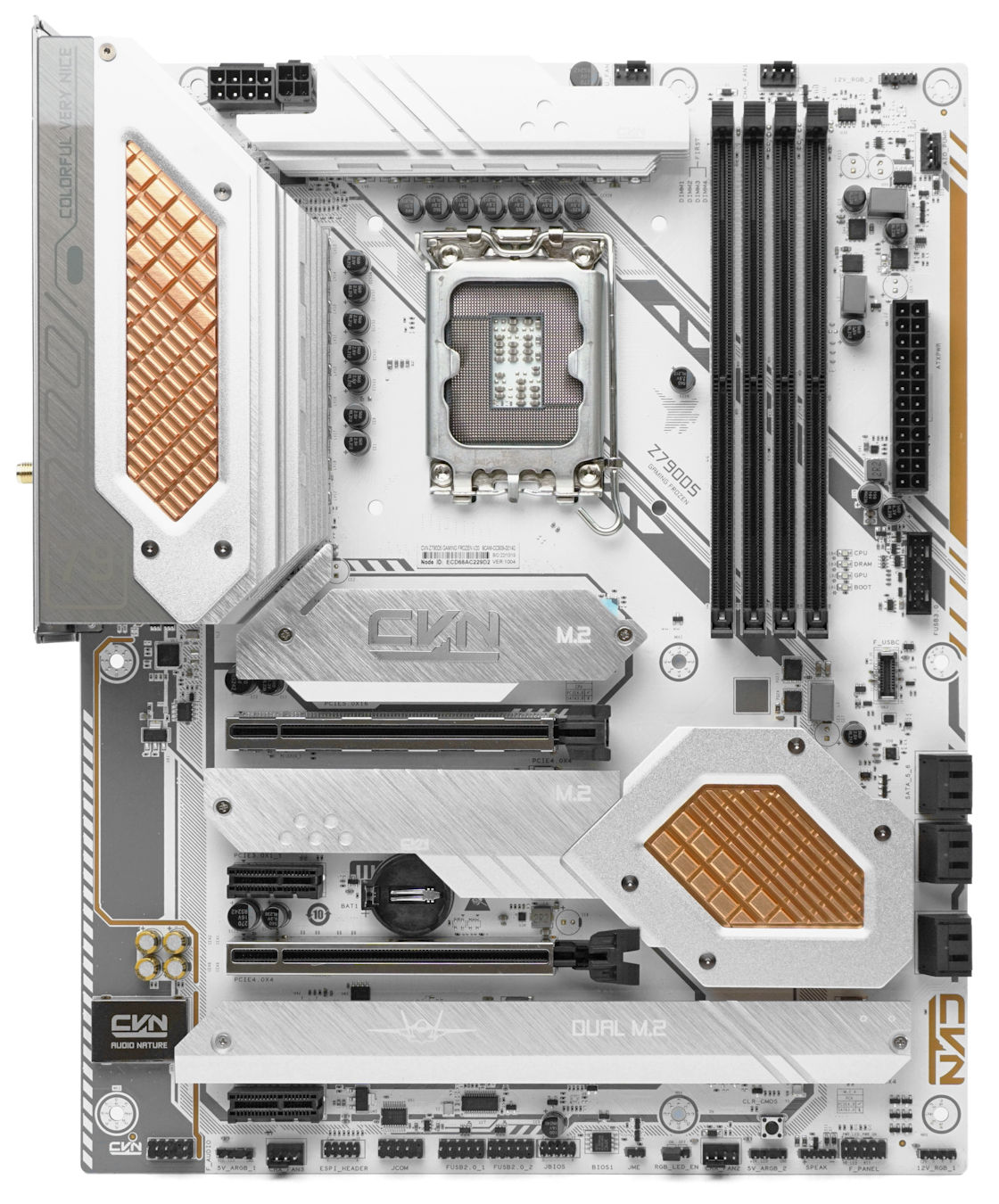

▲ Colorful CVN Z790D5 GAMING FROZEN V20 主機板
Colorful 推出全新 CVN Z790D5 GAMING FROZEN V20 主機板，具備 16 + 1 + 1 相 55A DrMOS 供電設計，搭配大型鋁擠鰭片散熱器，可提供穩定的高性能輸出，支援最新 PCIe 5.0 傳輸介面、4 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、Wi-Fi 6 無線網絡模組，提供不俗的主機板連接和擴充功能，十分適合預算緊湊尋求高性價比需求的用家。

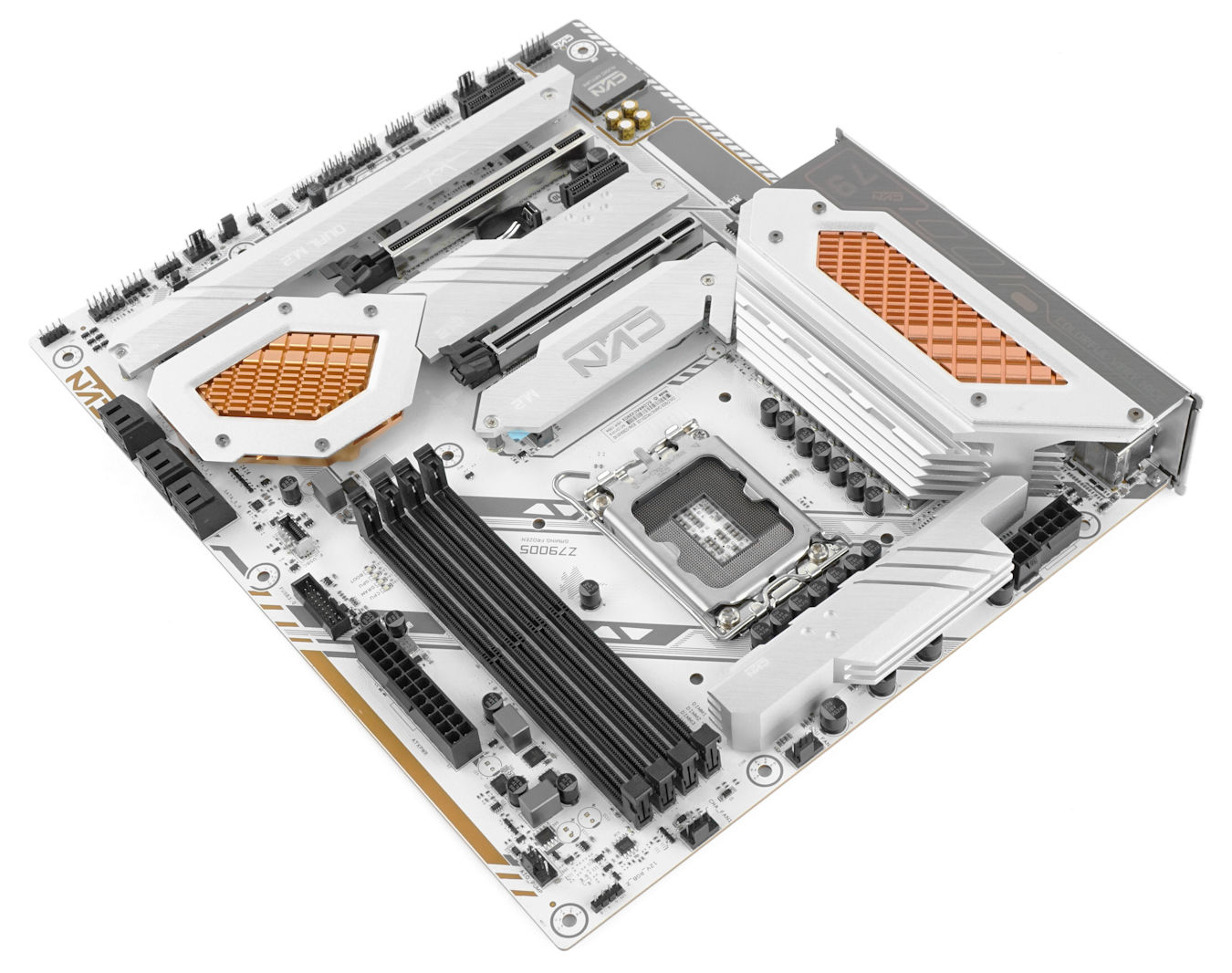

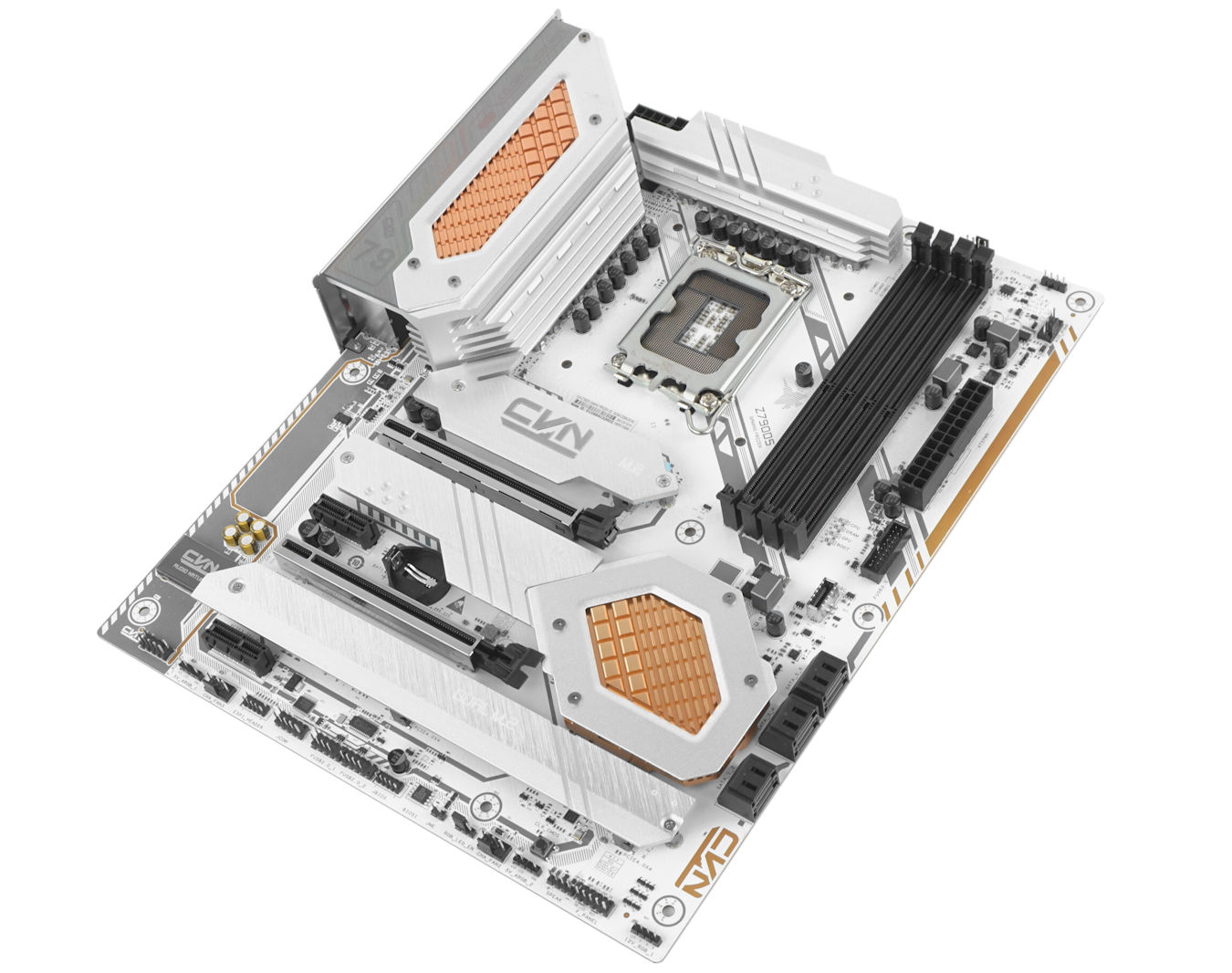

▲ 銀白銅外觀設計
Colorful CVN Z790D5 GAMING FROZEN V20 主機板採用 ATX Form Factor 設計，尺寸為 30.5cm x 24.5cm、6 層 2oz Copper PCB，採用白色、灰色、銅色塗層 PCB 搭配銀色金屬散熱器，PCB 表面加入梯形及線材圖案，金屬散熱器表面加入拉絲紋處理，VRM 散熱器和 PCH 散熱器夾配銅色散熱鰭片造型，整體主機板外觀帶有獨特個性的設計風格，非常適合搭配全白色電腦主題。
支援第 13 代 Core 處理器、LGA 1700 Socket
Intel Z790 主機板沿用上代 LGA 1700 處理器介面，支援第 13 代 Core 處理器和兼容第 12 代 Core 處理器，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

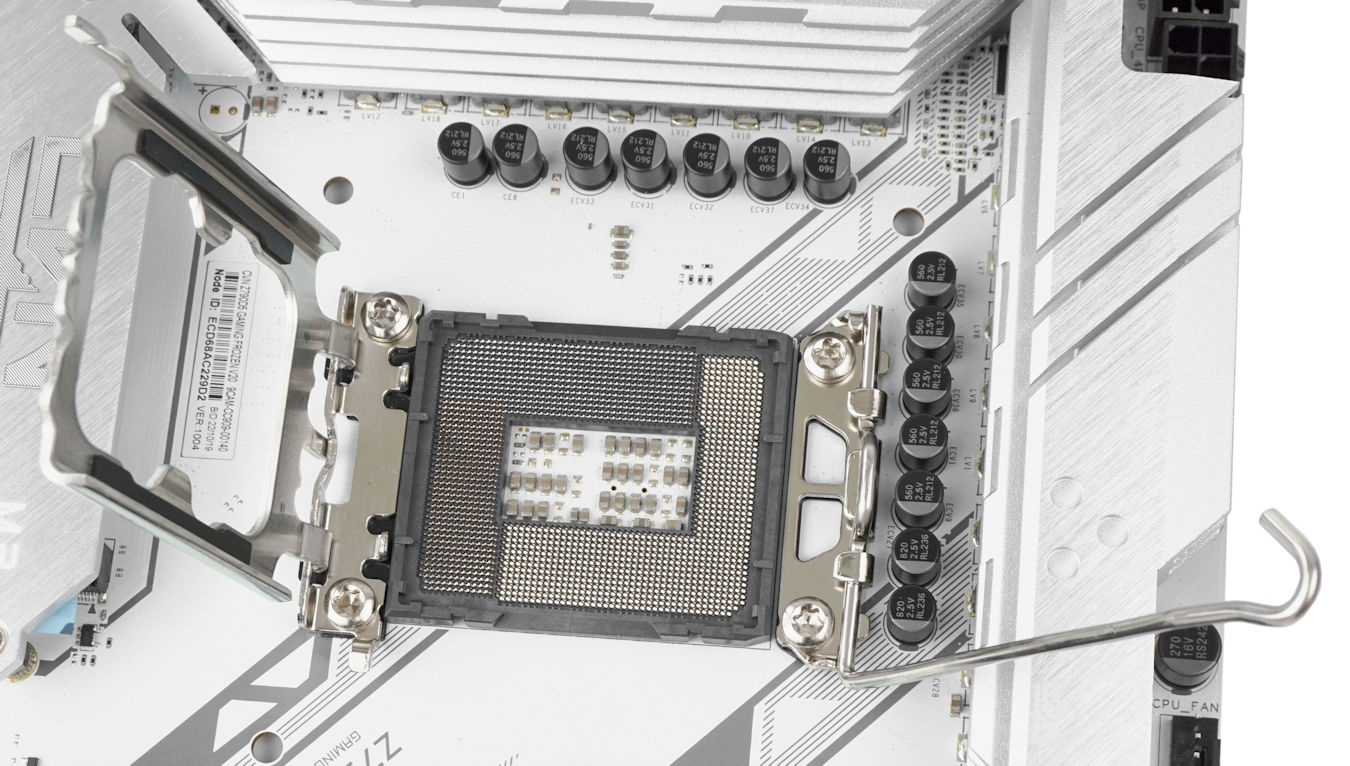

▲ LGA 1700 Socket
雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。
第 13 代桌上型 Intel Core 處理器規格
| 處理器 | P-Core 數量 | E-Core 數量 | 核心 / 線程 | L3 快取 | P-Core Base / Max Turbo(GHz) | E-Core 基礎/全最高渦輪時脈 (GHz) | 解鎖超頻 | TDP PL1 | TDP PL2 | IGP |
| Intel Core i9-13900K | 8 | 16 | 24 / 32 | 36MB | 3.0 / 5.8 | 2.2 / 4.3 | ✔ | 125W | 253W | UHD 770 |
| Intel Core i9-13900KF | 8 | 16 | 24 / 32 | 36MB | 3.0 / 5.8 | 2.2 / 4.3 | ✔ | 125W | 253W | - |
| Intel Core i7-13700K | 8 | 8 | 16 / 24 | 30MB | 3.4 / 5.4 | 2.5 / 4.2 | ✔ | 125W | 253W | UHD 770 |
| Intel Core i7-13700KF | 8 | 8 | 16 / 24 | 30MB | 3.4 / 5.4 | 2.5 / 4.2 | ✔ | 125W | 253W | - |
| Intel Core i5-13600K | 6 | 8 | 14 / 20 | 24MB | 3.5 / 5.1 | 2.6 / 3.9 | ✔ | 125W | 181W | UHD 770 |
| Intel Core i5-13600KF | 6 | 8 | 14 / 20 | 24MB | 3.5 / 5.1 | 2.6 / 3.9 | ✔ | 125W | 181W | - |
全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++)，同樣採用大小核混合架構，大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構，小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程，Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量，小核心 (E-Core) 相比上代，增加至最高 16 核心、L2 Cache 容量提升至 4MB，核心時脈最高提升了 600MHz 至最高 4.3GHz，核心數量最高為 24 核心、32 線程設計，最高 PL2 功耗為 253W，單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。
全新 Intel Z790 系統晶片

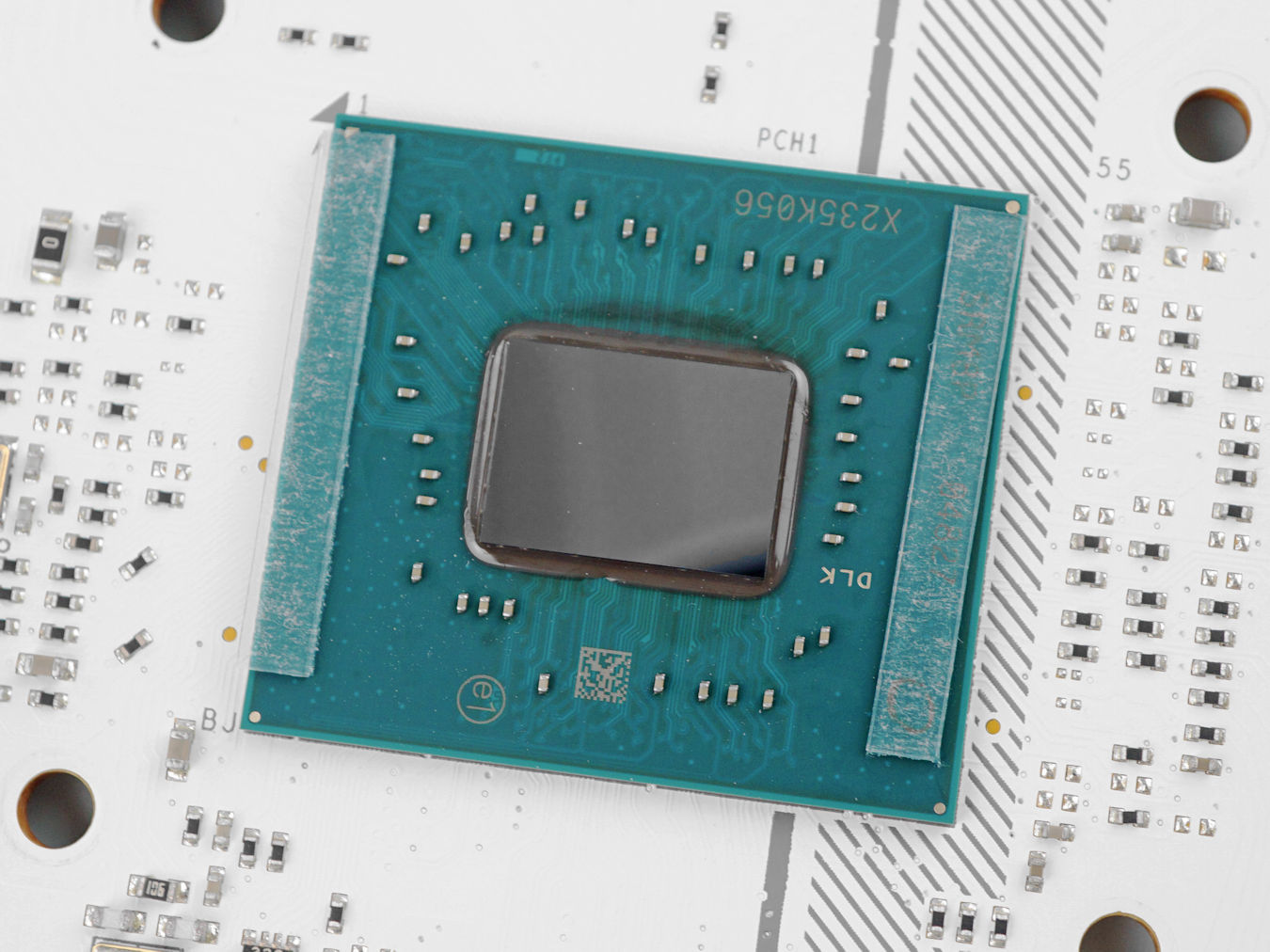

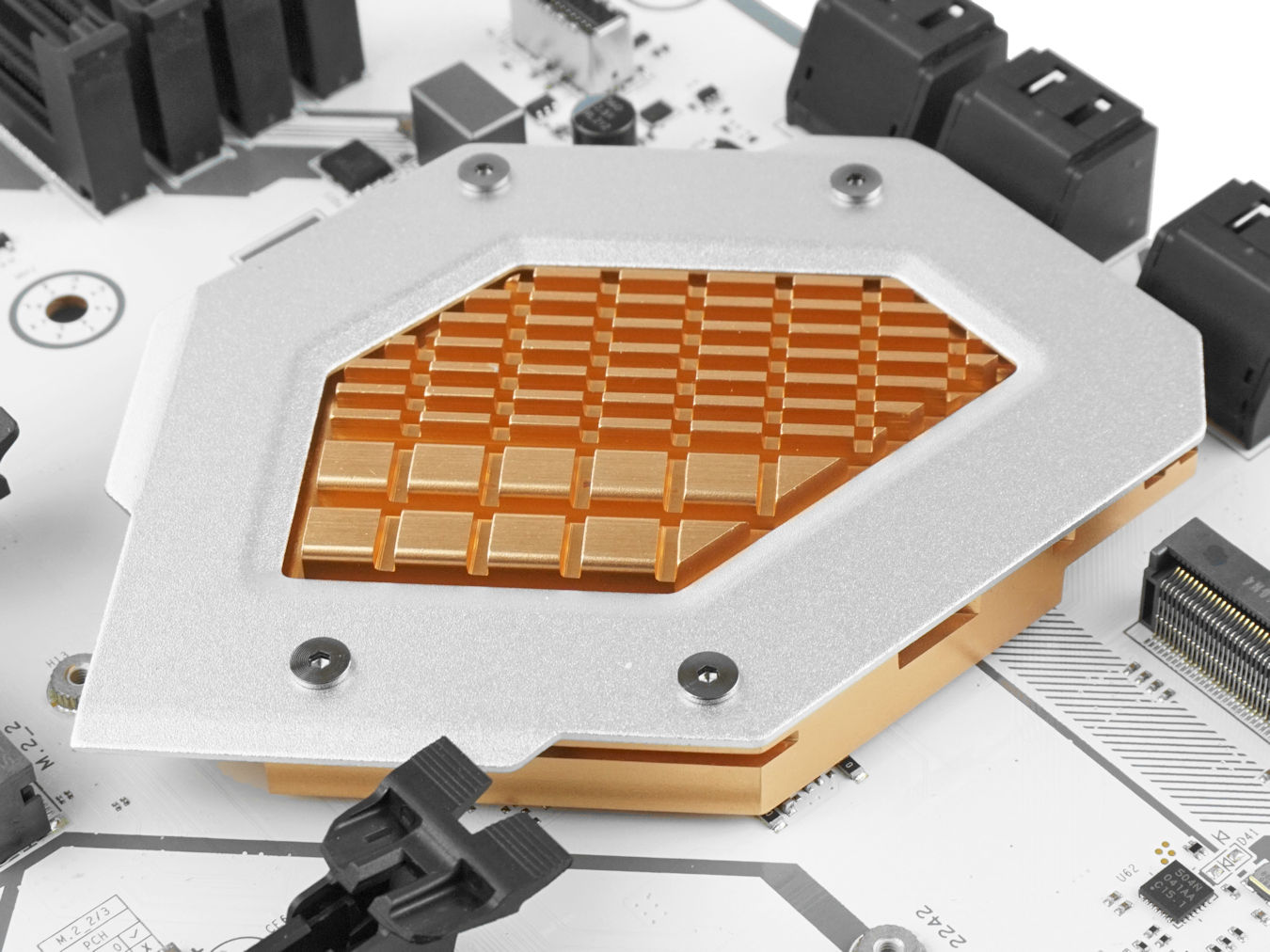

▲ PCH 散熱器 & Intel Z790 PCH 系統晶片
全新 Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格，整體規格並沒有太大提升，支援 CPU 和記憶體超頻，同樣採用 DMI 4.0 x4 通道，HSIO Lanes 數目維持 38 個，最大的差別是晶分組 PCIe Lanes 分配上有所不同，晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個，晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個，而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個，其餘 USB 3.2/2.0 介面數目相同。
Intel Z790 系列晶片組規格
| Intel Z790 | Intel Z690 | |
| CPU PCIe 5.0 GFX | 1x16 / 2x8 | 1x16 / 2x8 |
| CPU PCIe 4.0 SSD | 1x4 | 1x4 |
| Max HSIO Lanes | up to 38 | up to 38 |
| Chipset PCIe 4.0 Lanes | up to 20 | up to 12 |
| Chipset PCIe 3.0 Lanes | up to 8 | up to 16 |
| DMI 4.0 Support | x8 | x8 |
| SATA 3.0 (6Gb/s) | up to 8 | up to 8 |
| Max USB 3.2 Suport (Gen 2x2 / Gen 2 / Gen 1) | 5/10/10 | 4/10/10 |
| Max USB 2.0 | 14 | 14 |
| OC Support | IA CPU BCLK | IA CPU BCLK Memory |
支援最高 DDR5-6400+ OC

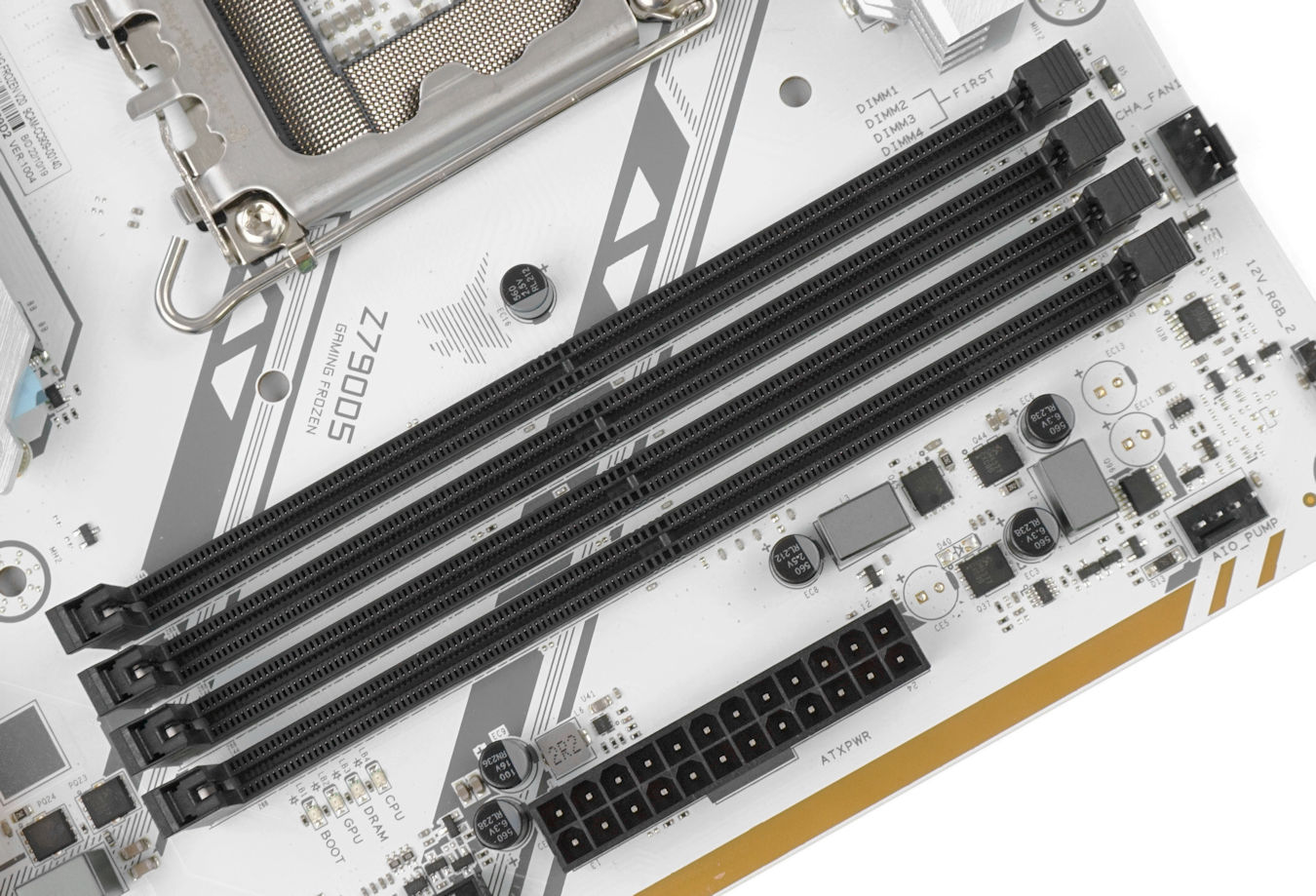

▲ 支援 4 組 DDR5 DIMM 擴充槽
記憶體方面，Colorful CVN Z790D5 GAMING FROZEN V20 主機板為 Z790 DDR5 版本，設有 4 組 DDR5 DIMM 擴充槽，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。記憶體速度方面，主機板官方規格表示支援最高 DDR5-6400+ OC 速度。

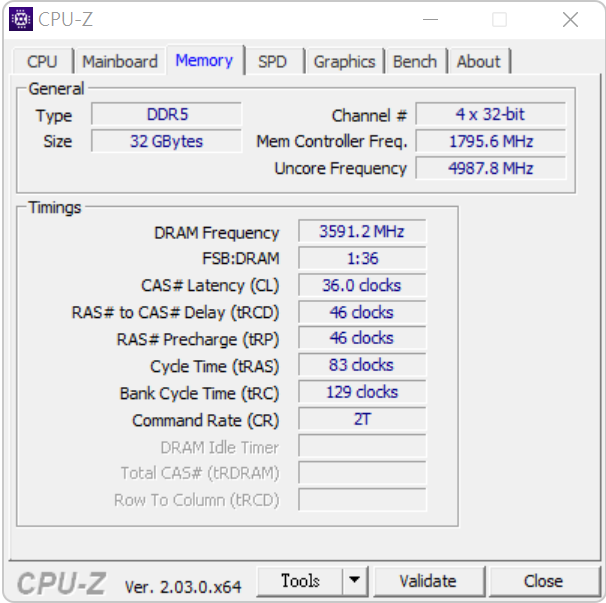

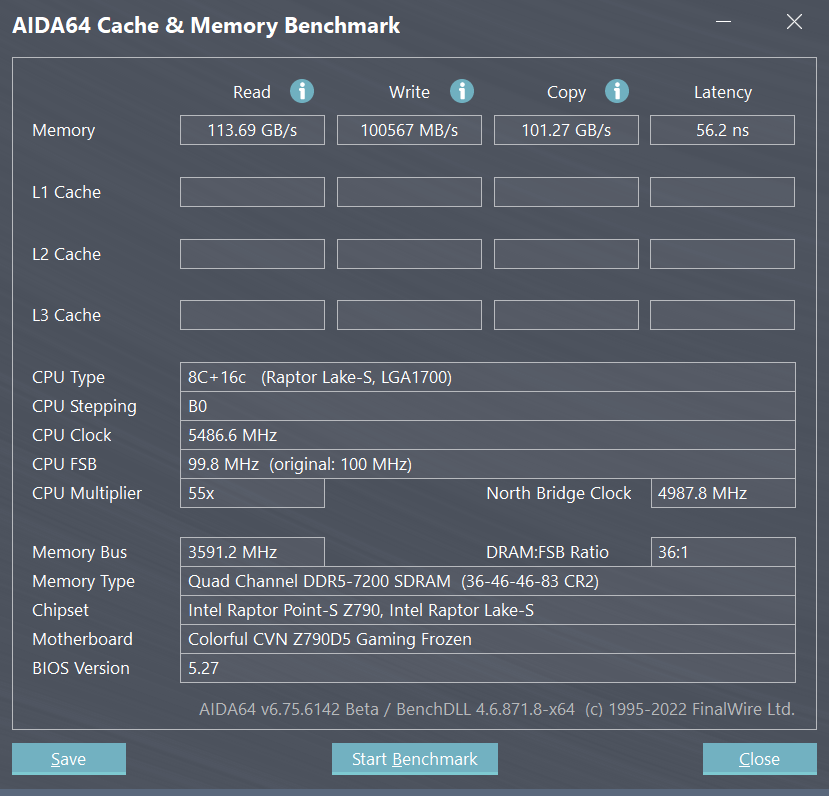

測試採用 i9-13900K CPU 搭配 TeamGroup T-FORCE DELTA RGB DDR5-7600 16GB x2 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-7200 CL36 Gear 2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力相當不錯。
16 + 1 + 1 組 55A DrMOS 供電模組

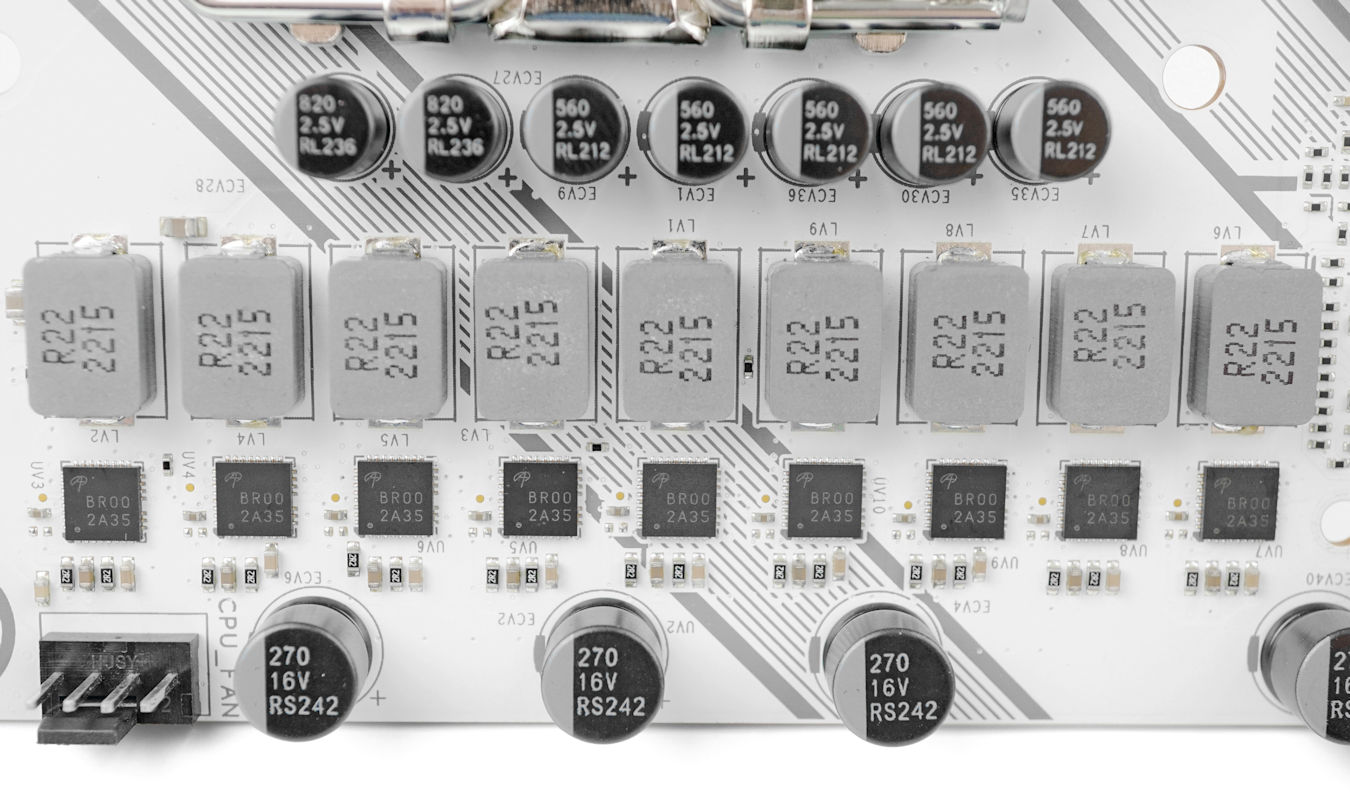

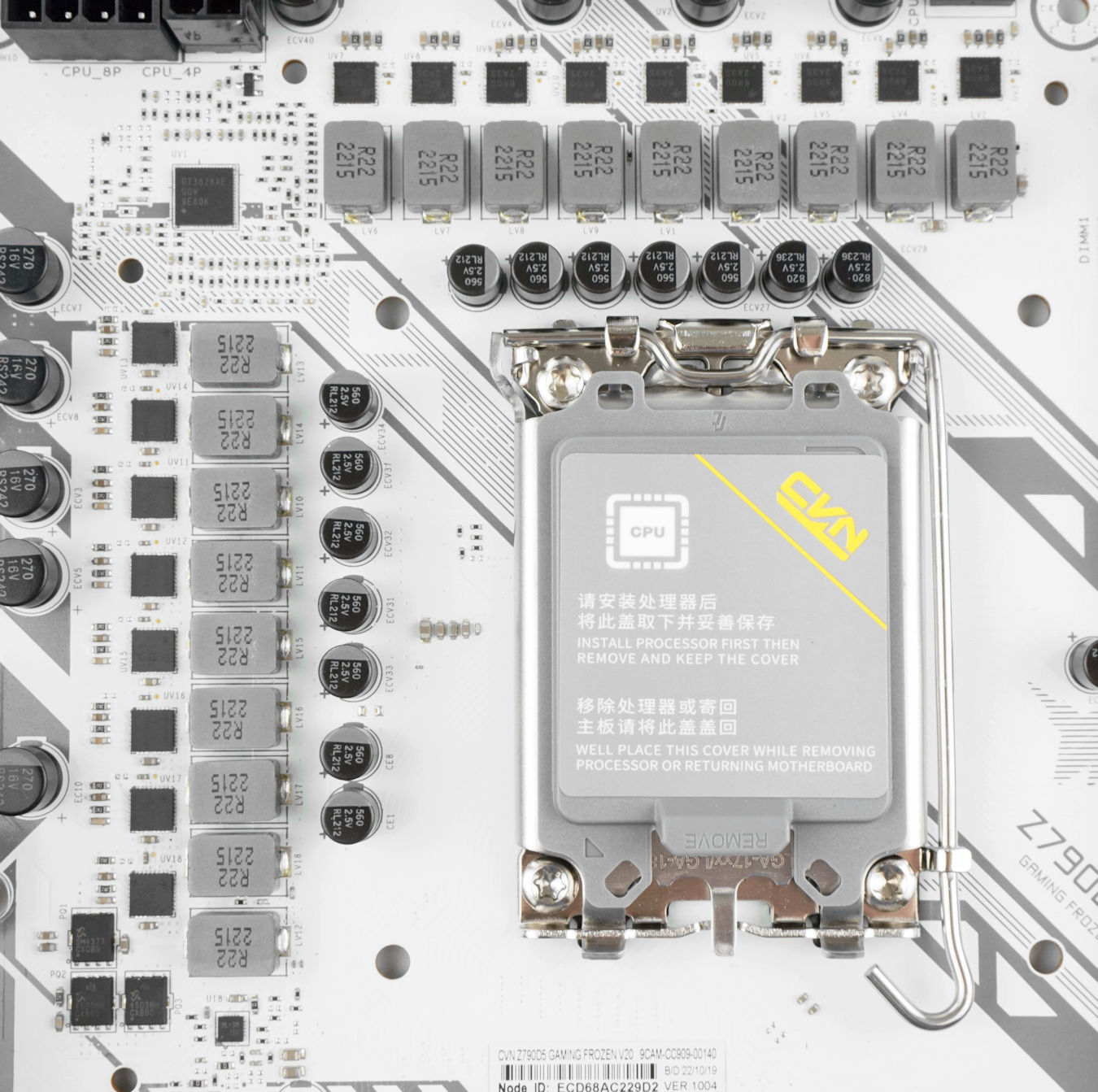

▲ 16 + 1 + 1 組 55A DrMOS 供電模組
VRM 供電模組方面，Colorful CVN Z790D5 GAMING FROZEN V20 主機板採用 18 相數位供電設計，其中 16 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

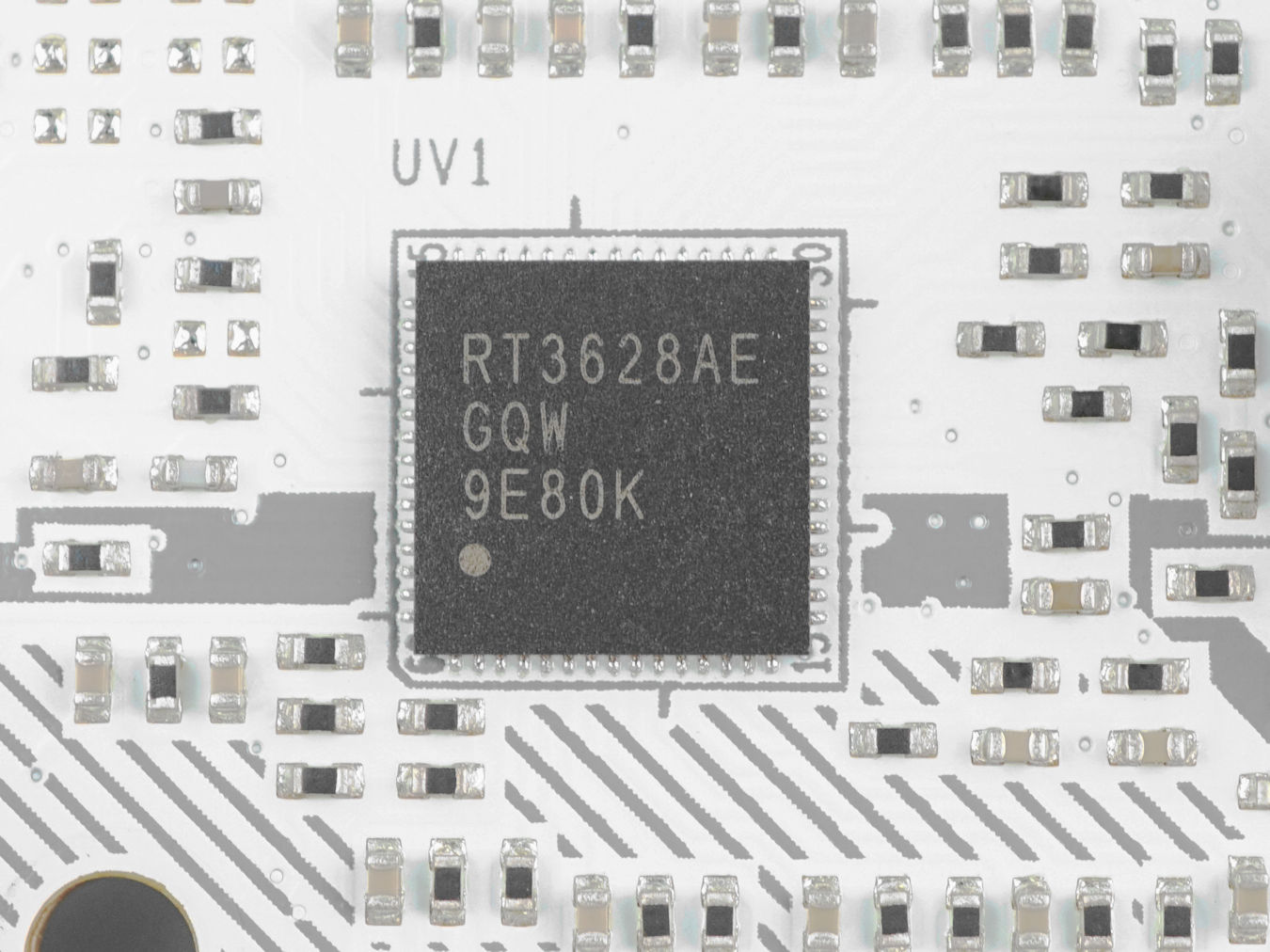

▲ RT3628AE PWM 控制器

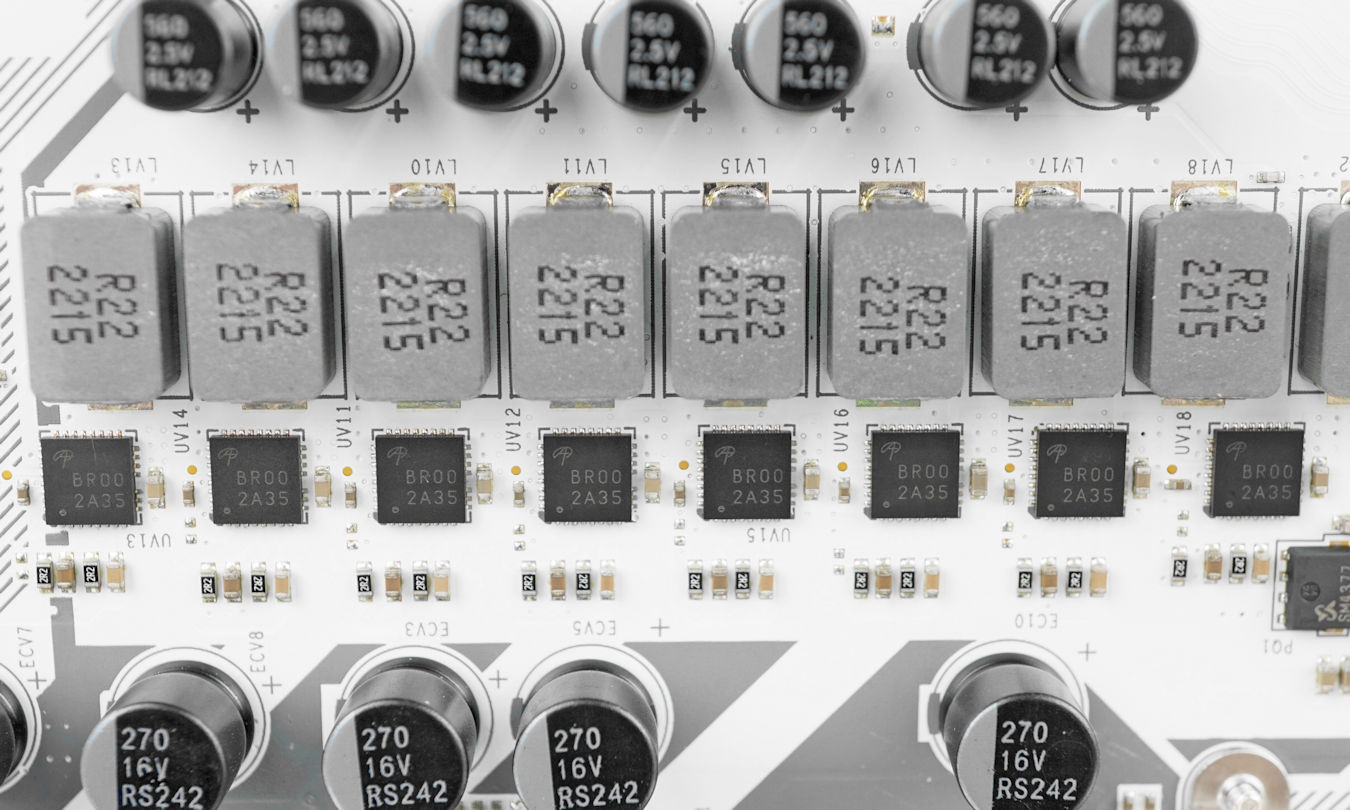

▲ AOZ5516QI (BR00) 55A DrMOS 晶片
Colorful CVN Z790D5 GAMING FROZEN V20 採用 Richtek RT3628AE PWM 控制器，支援最大 8 + 1 相雙通道輸出配置，並以 16 (8+8) + 1 相倍相模式配置運作，驅動 16 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 17 組 Alpha & Omega AOZ5516QI (BR00) 55A DrMOS 晶片，vCore 部分總輸出可達 880A 電流負載，足夠應付 13 代 Intel Core CPU 的供電需求。

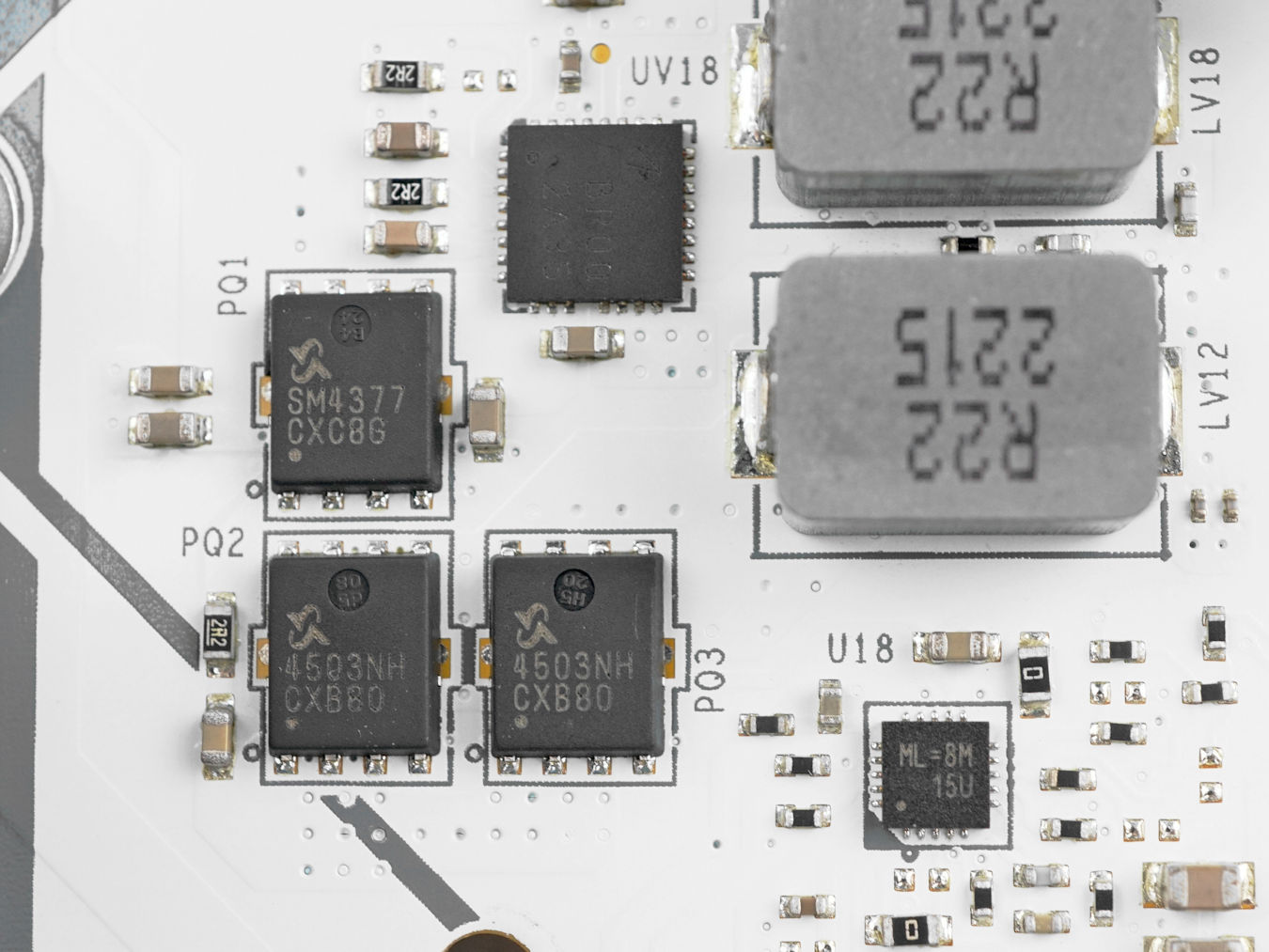

▲ SM4377 50A MOSFET、SM4503NH 80A MOSFET
全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，驅動 1 相 VCCAUX 供電，配搭 1 組 1 上 SM4377NSKP 50A + 2 下 SM4503NHKP 80A MOSFET 配置。

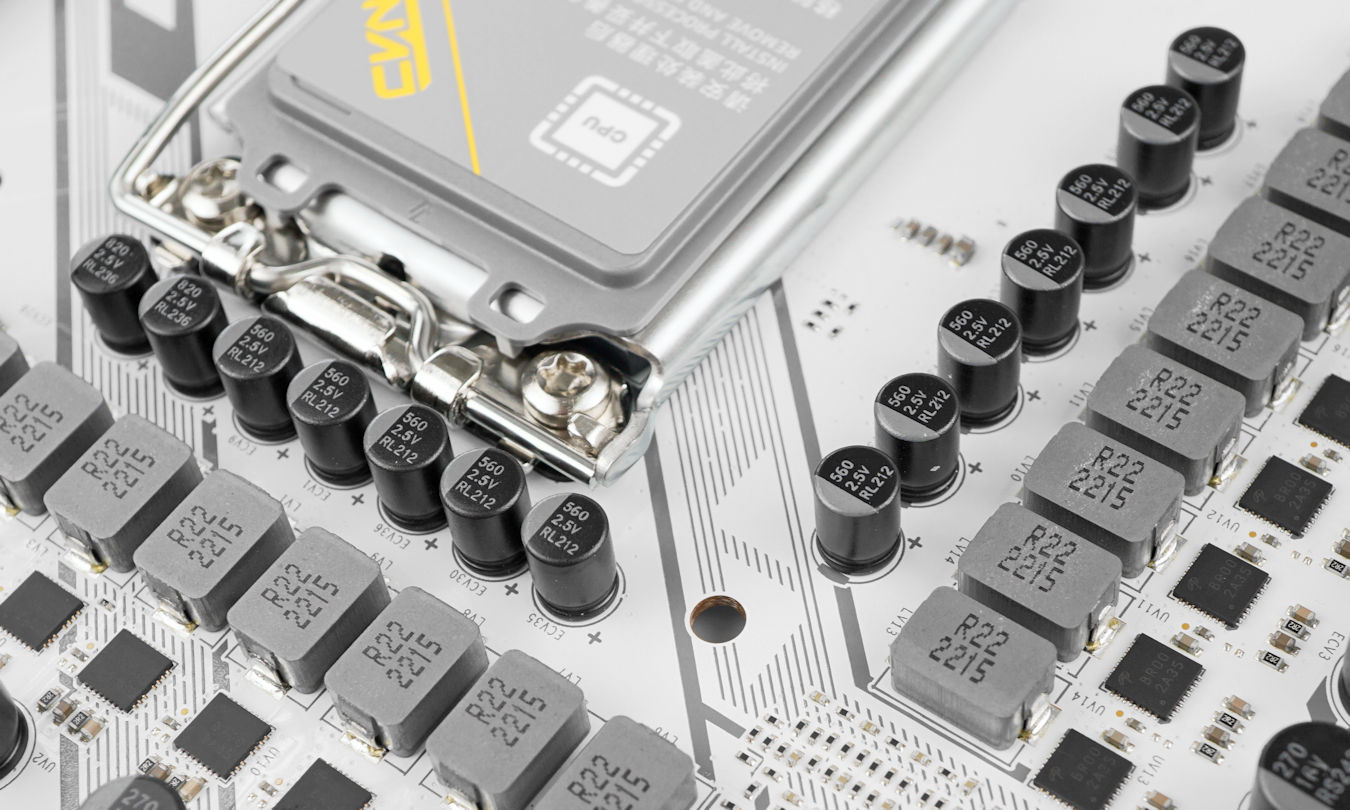

▲ 高效金屬合金功率電感、FP 10K 黑色電容
採用高效金屬合金功率電感搭配10K 黑色固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，黑色電容在 105ºC 極端環境下能具備至少 1 萬小時使用壽命，相較市面上不少主流級主機板僅採用 2.5K 或 5K 電容更勝一籌。

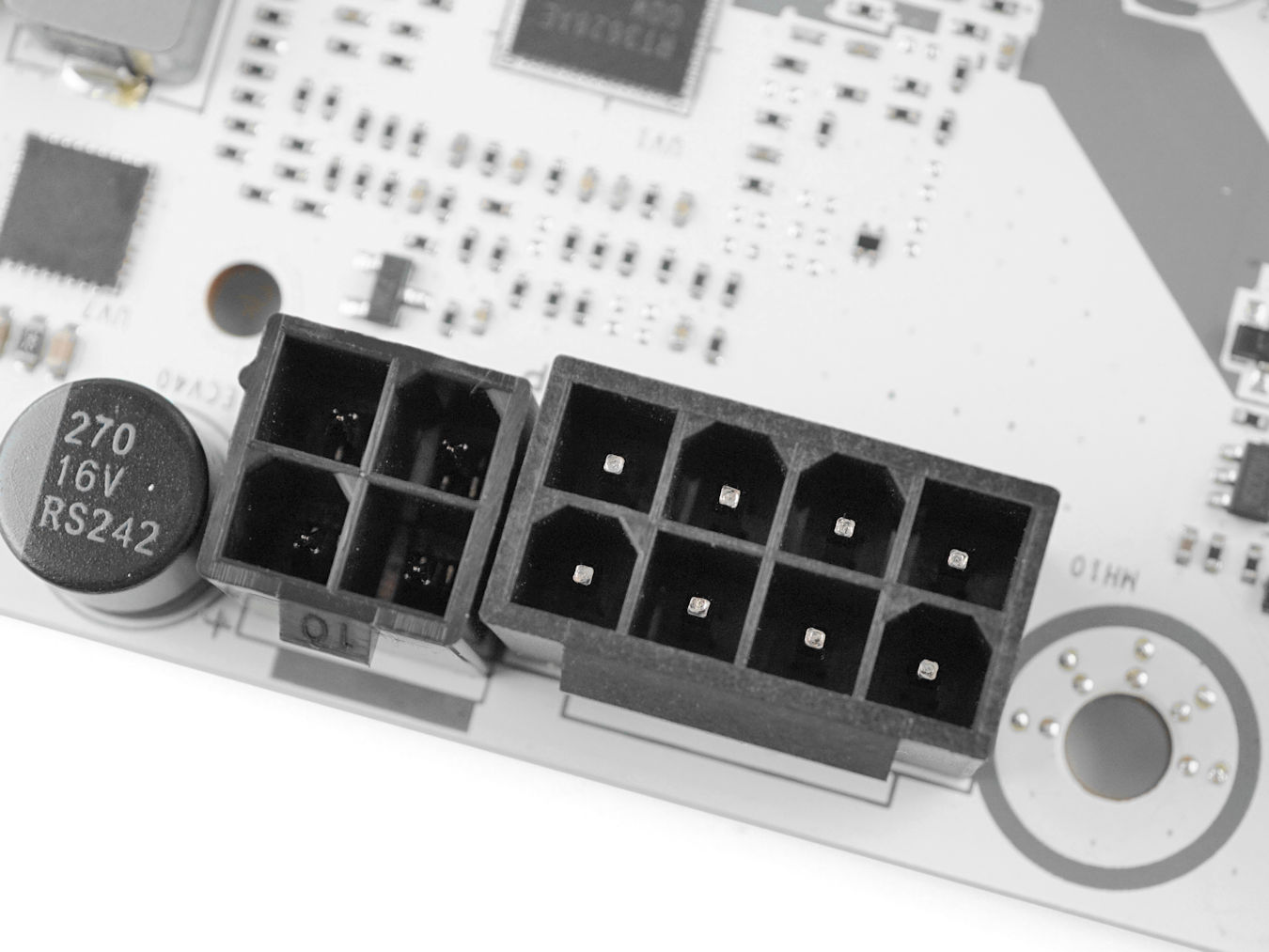

▲ ATX 8+4-pin CPU 供電插槽
Colorful CVN Z790D5 GAMING FROZEN V20 主機板採用 1 組 ATX 8-pin CPU 和 1 組 ATX 4-pin CPU供電插槽，可滿足 Intel Core 13 代全系列 CPU 電源功耗需求。
大型鋁擠鰭片散熱器

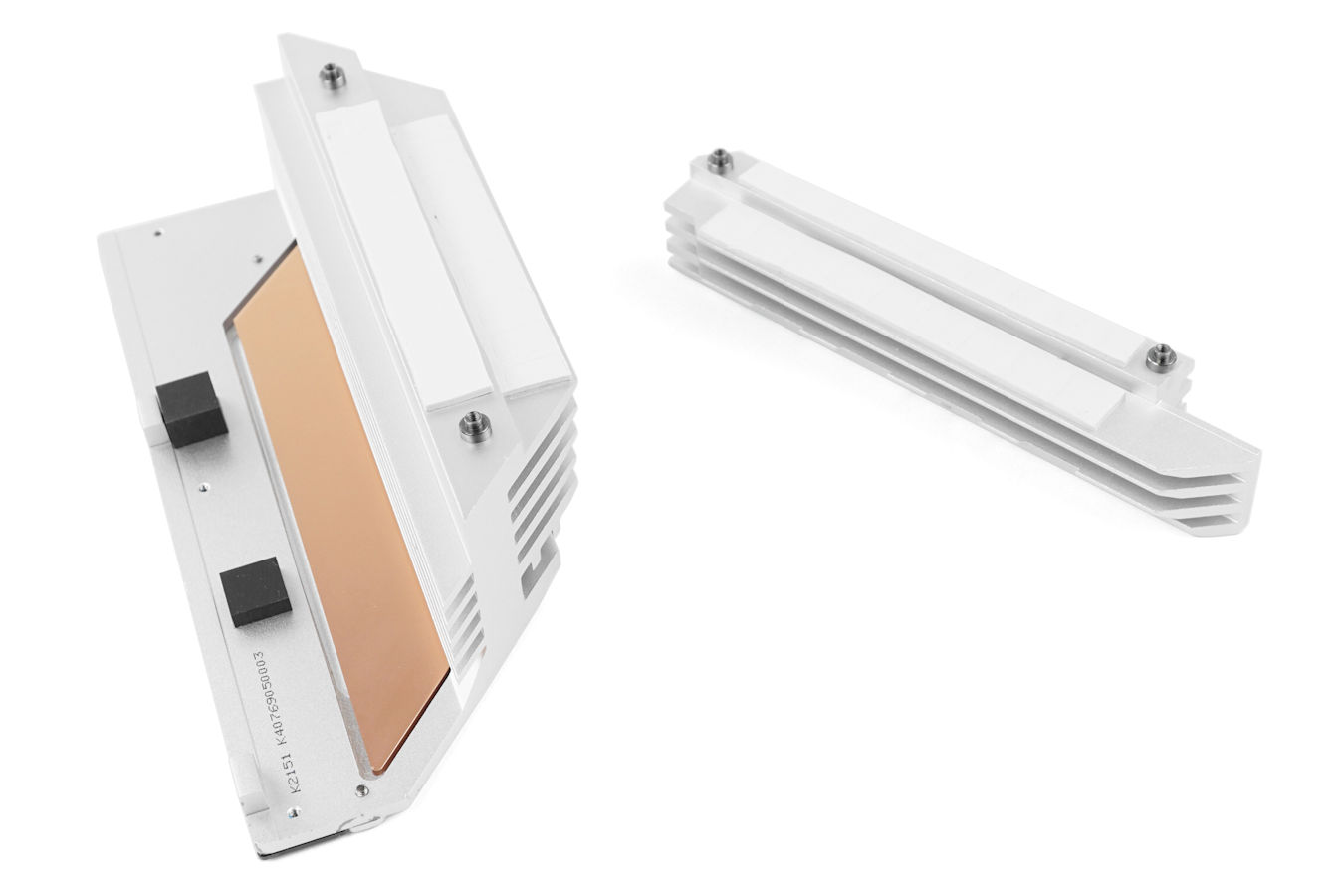

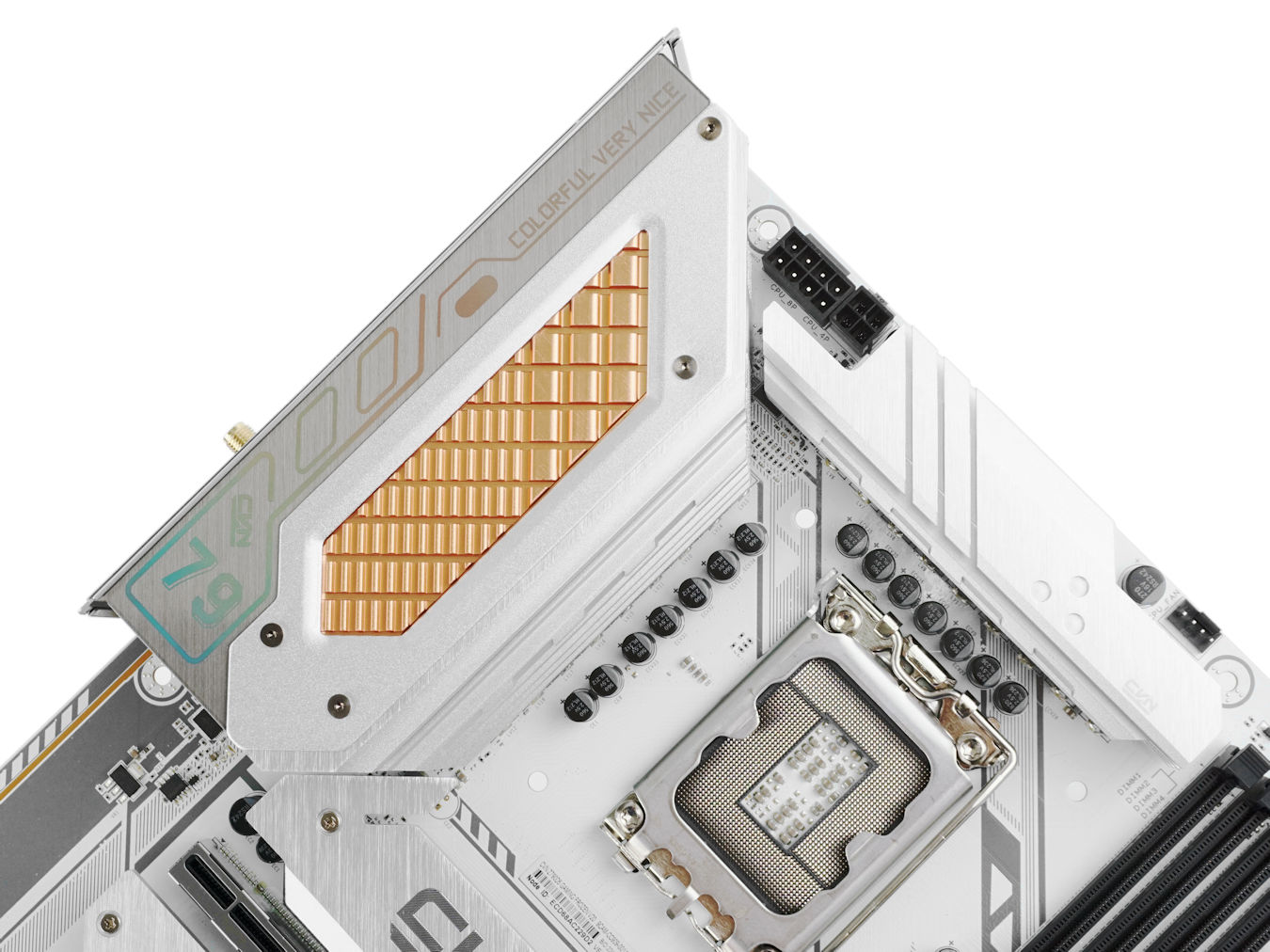

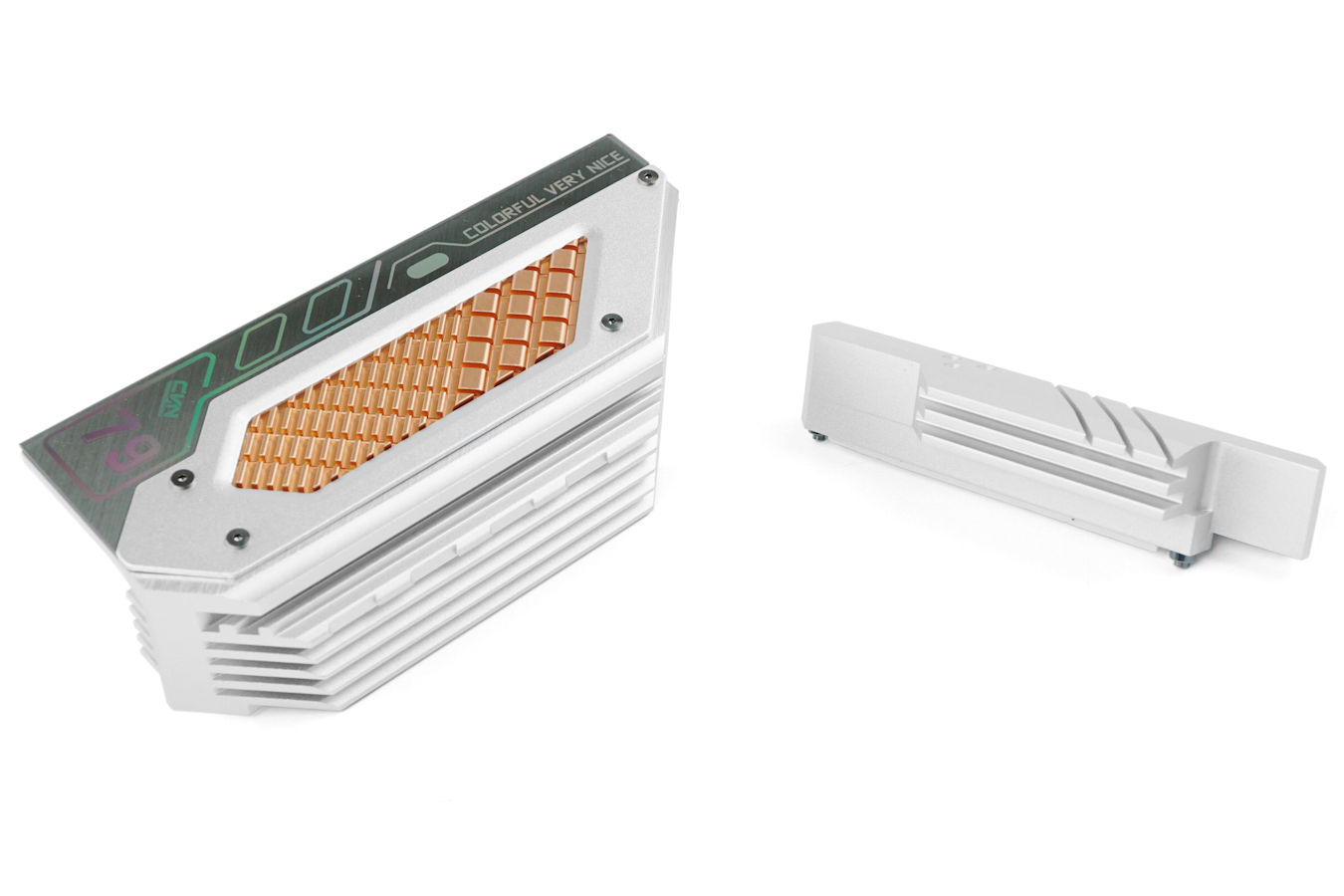

▲ 大型鋁擠鰭片散熱器
Colorful CVN Z790D5 GAMING FROZEN V20 主機板採用整合式大型鋁擠鰭片散熱器，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，以增加更多散熱面積來提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。
SMT PCIe 5.0 插槽、金屬強化加固 PCle 插槽
Colorful CVN Z790D5 GAMING FROZEN V20 主機板提供了 2 組 PCIe x16 插槽，PCIE5 . 0X16 插槽支援最高 PCIe 5.0 x16，並由 CPU LANES 提供，PCIE4 . 0X4 插槽皆支援最高 PCIe 4.0 x4，並由 Z790 晶片組提供，另外亦透過 Z790 晶片組提供 2 組 PCIe 3.0 x1 插槽。

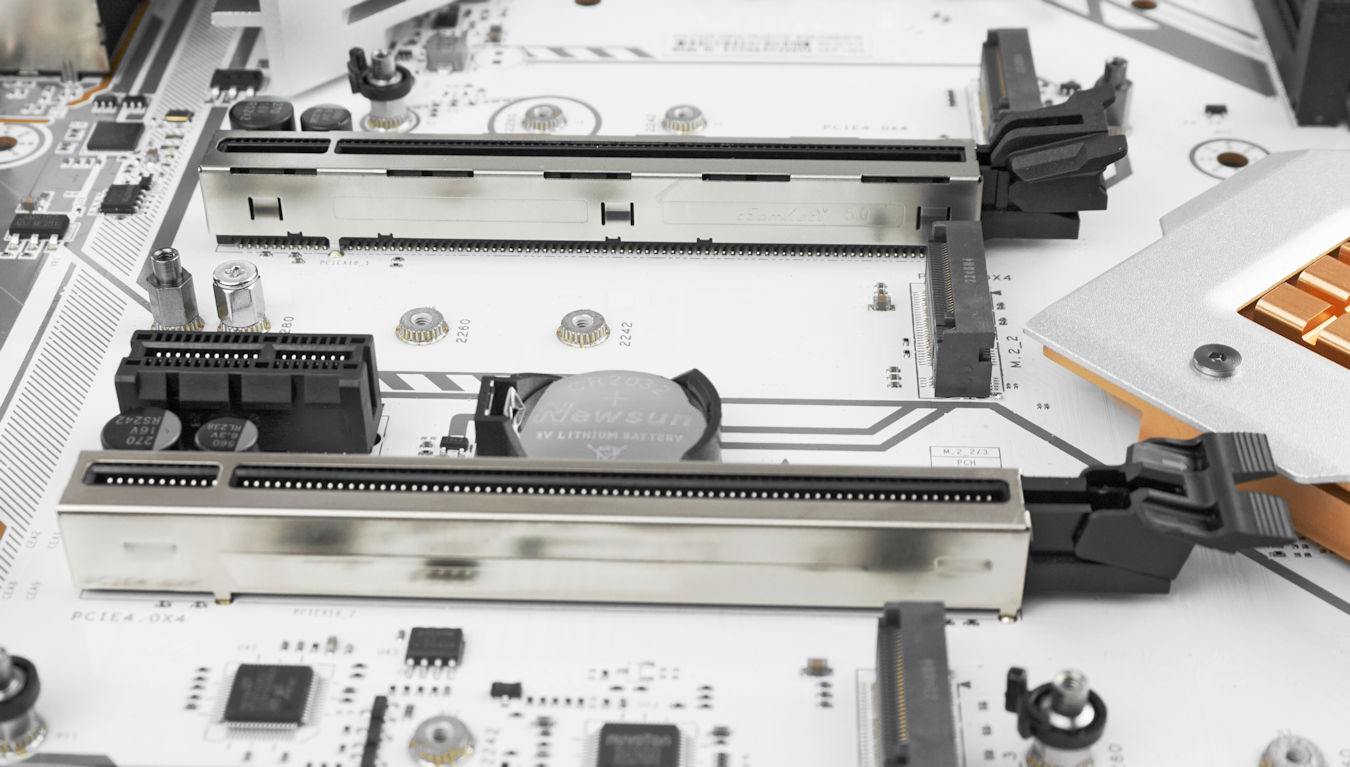

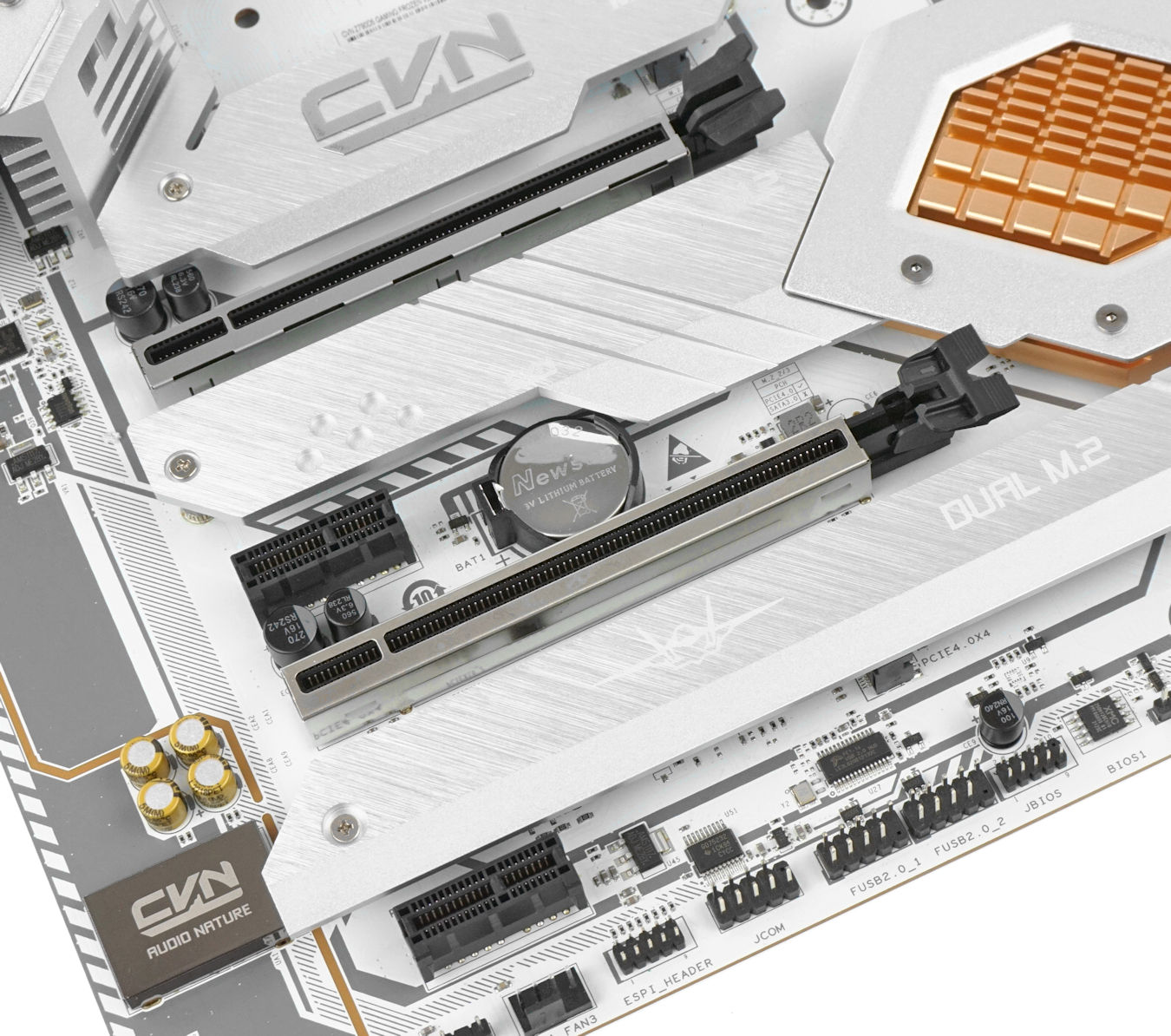

▲ 具備金屬強化加固 PCle 插槽
PCIE5 . 0X16 插槽和 PCIE4 . 0X4 插槽採用金屬強化加固 PCle 插槽，可增強插槽的承托力。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，PCIE5 . 0X16 插槽更改用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。
PCIe 插槽配置
| PCIe 插槽 | PCIe 速度 | PCIe Lanes 分配 |
| PCIE5 . 0X16 (PCIe x16) | PCIe 5.0 x16 | CPU |
| PCIE3 . 0X1_1 (PCIe x1) | PCIe 3.0 x1 | Z790 |
| PCIE4 . 0X4 (PCIe x16) | PCIe 4.0 x4 | Z790 |
| PCIE3 . 0X1_2 (PCIe x1) | PCIe 3.0 x1 | Z790 |
4 組 M.2 SSD 介面、6 組 SATA 3 介面

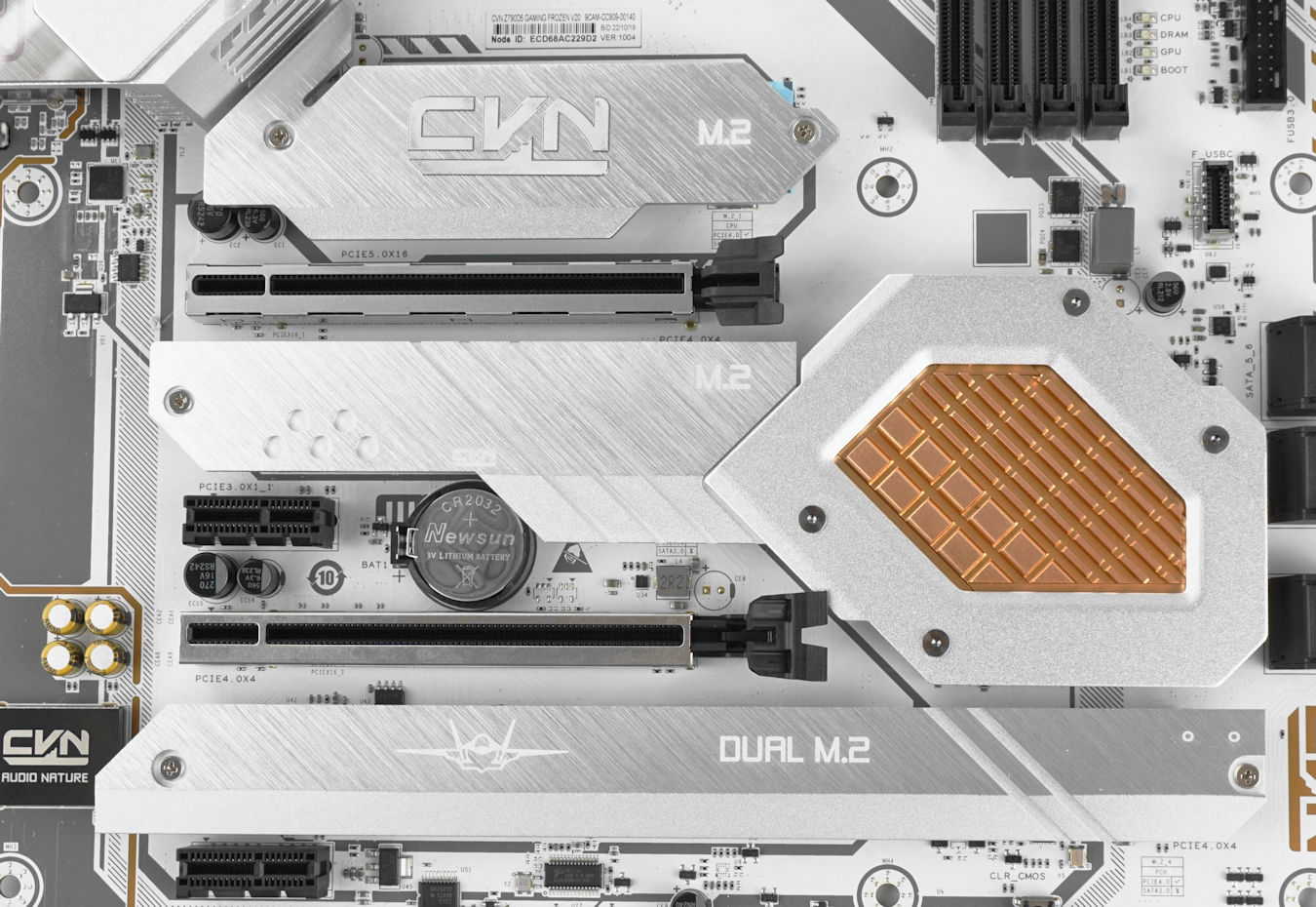

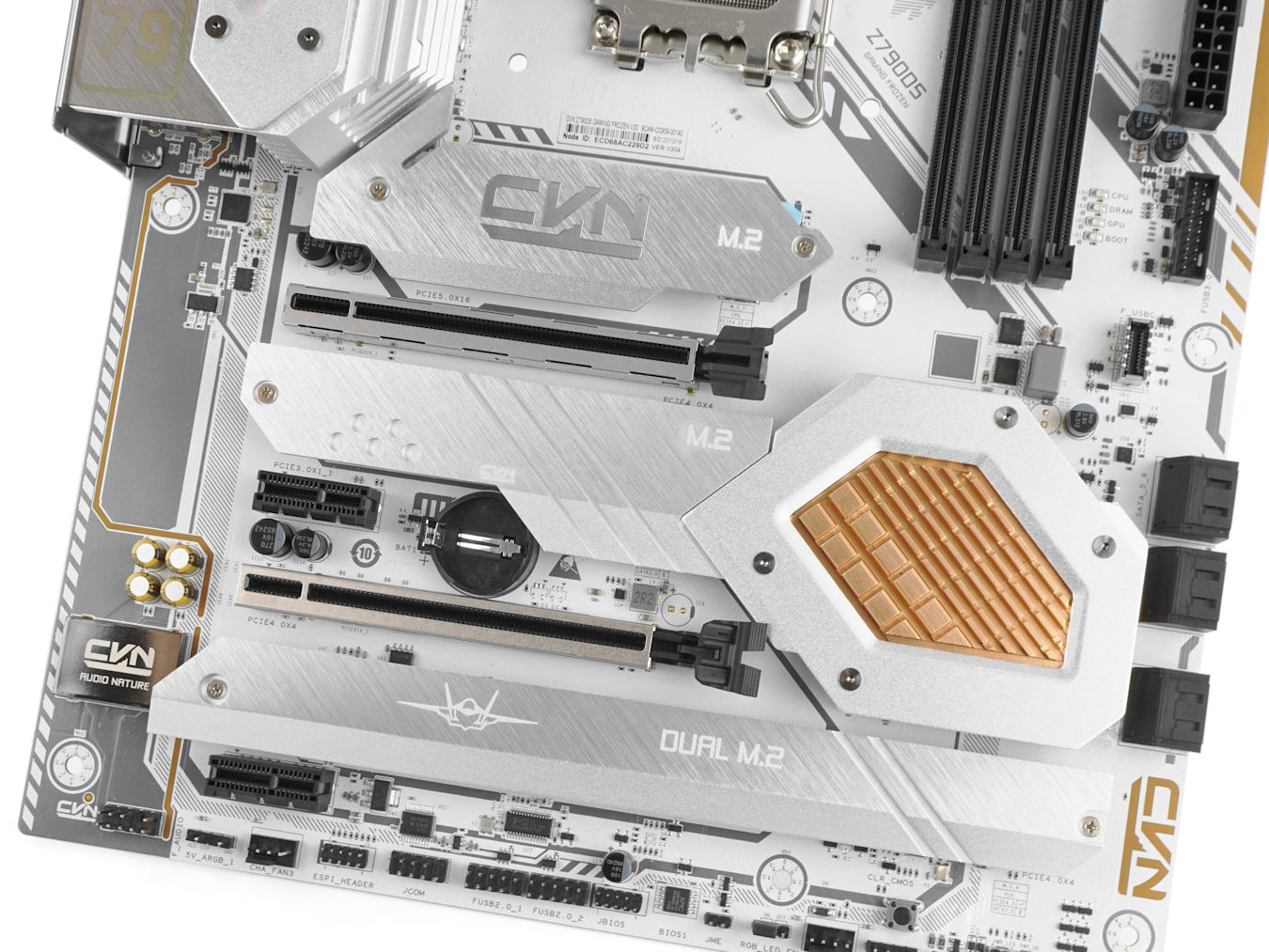

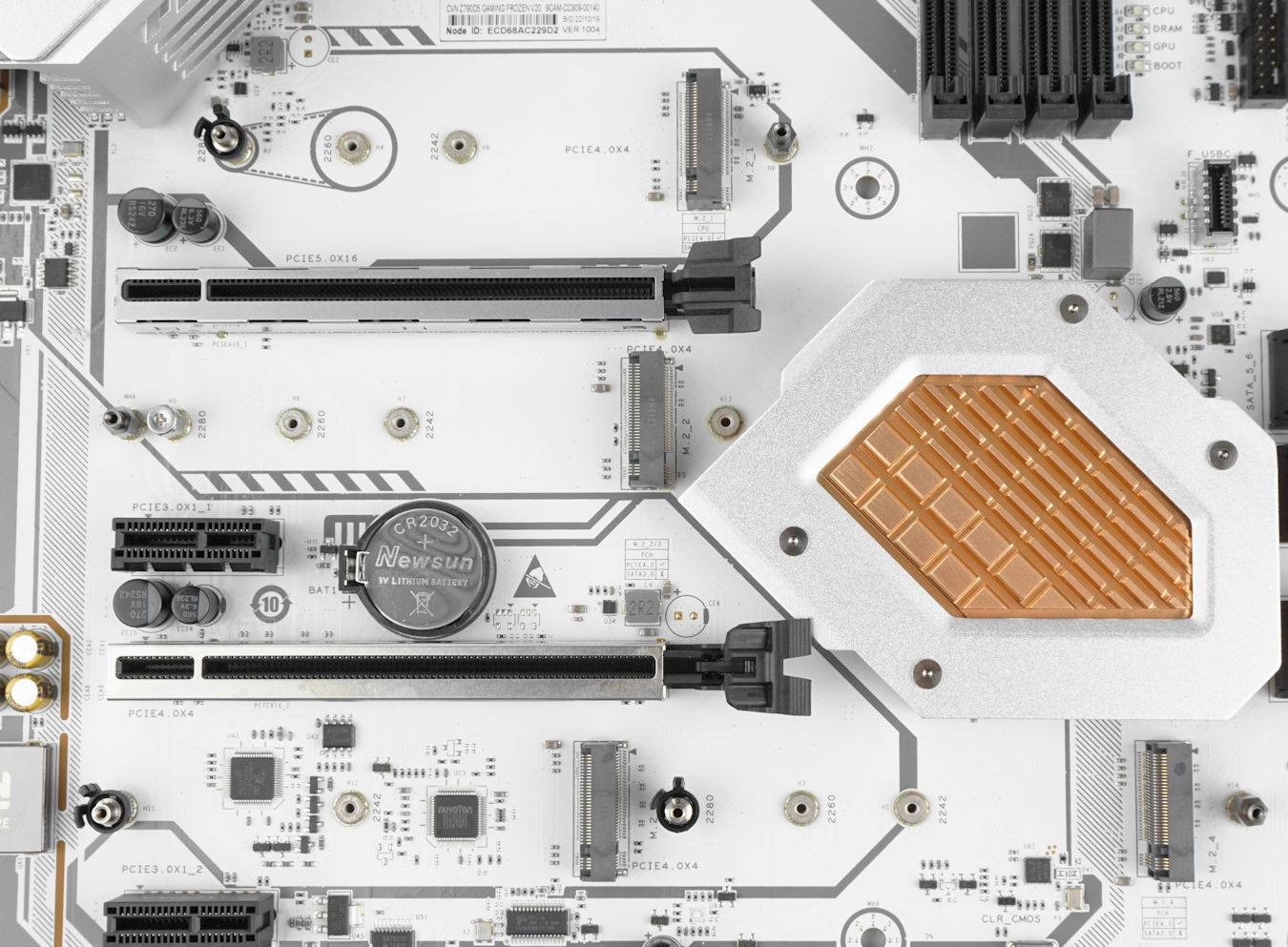

▲ 提供 4 組 M.2 SSD 介面配置
Colorful CVN Z790D5 GAMING FROZEN V20 主機板提供 4 組 M.2 SSD 介面配置，PCIE5 . 0X16 插槽上方設有 1 組 M.2 SSD 插槽，M.2_1 插槽支援最高 PCIe 4.0x4，由 CPU LANES 提供。PCIE5 . 0X16 插槽下方的 M2_2 插槽、PCIE4 . 0X4 插槽下方左邊的 M2_3 插槽和右邊的 M2_4 插槽，皆支援最高 PCIe 4.0 x4，並皆由 Z790 晶片組提供。

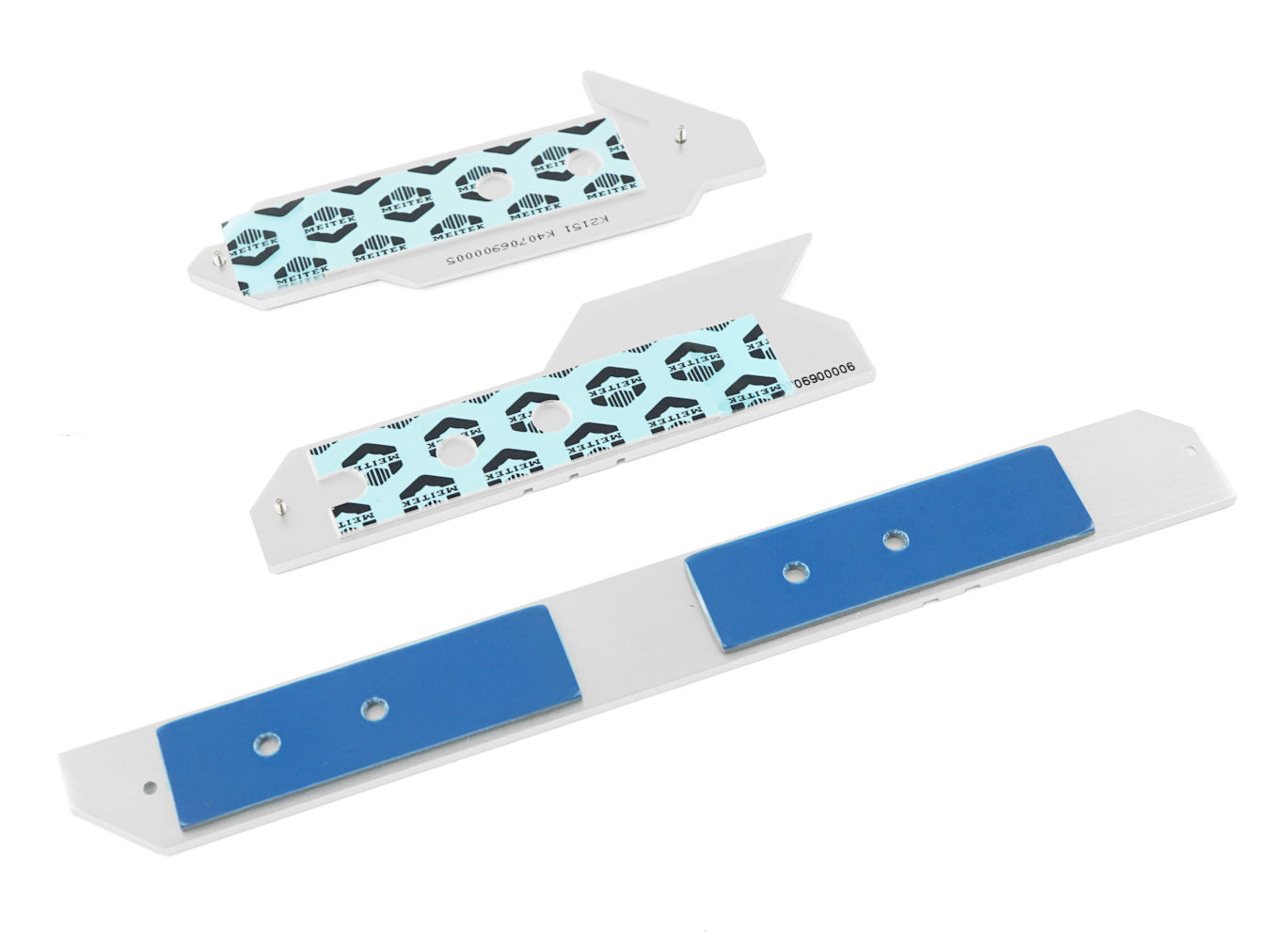

為滿足高速 M.2 SSD 產品的散熱需求，所有 M.2 SSD 插槽皆具備單面導熱貼的金屬散熱器，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。
M.2 SSD 插槽配置
| M.2 插槽 | M.2 速度支援 | M.2 長度規格 | Lanes 分配 |
| M2_1 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | CPU |
| M2_2 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | Z790 |
| M2_3 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | Z790 |
| M2_4 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | Z790 |

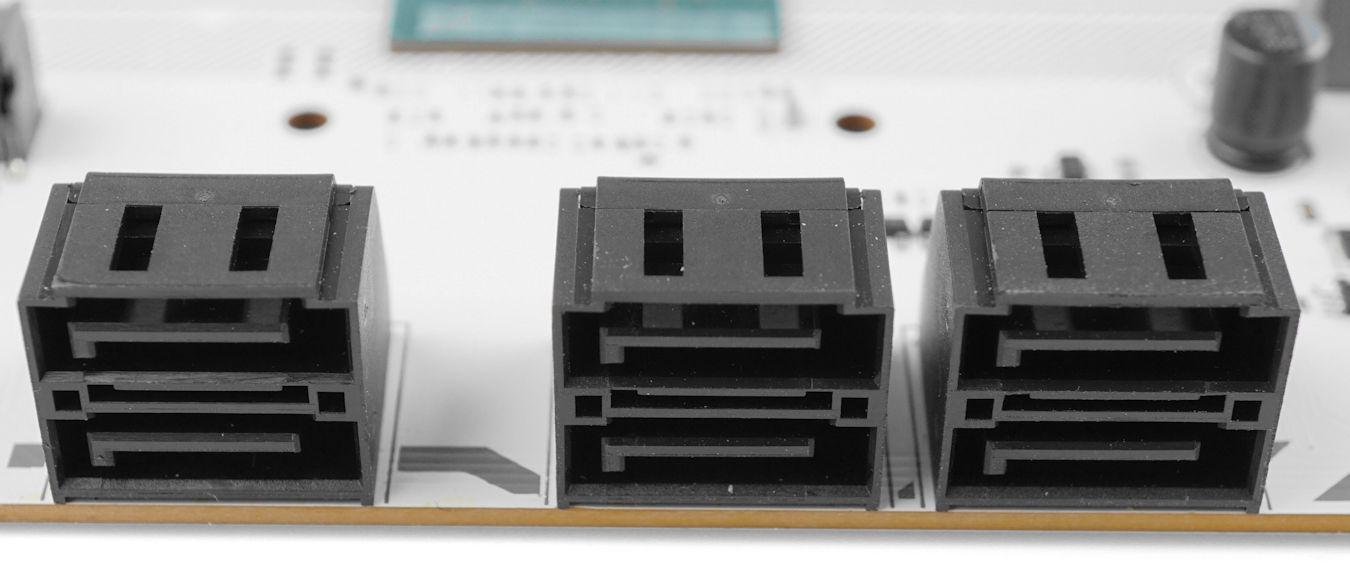

此外，主機板提供了 6 組 SATA 6Gbps 接口，並由 Z790 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。
Pre-Install I/O Shield、8 組 USB 接口、、HDMI / DisplayPort 輸出
Colorful CVN Z790D5 GAMING FROZEN V20 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

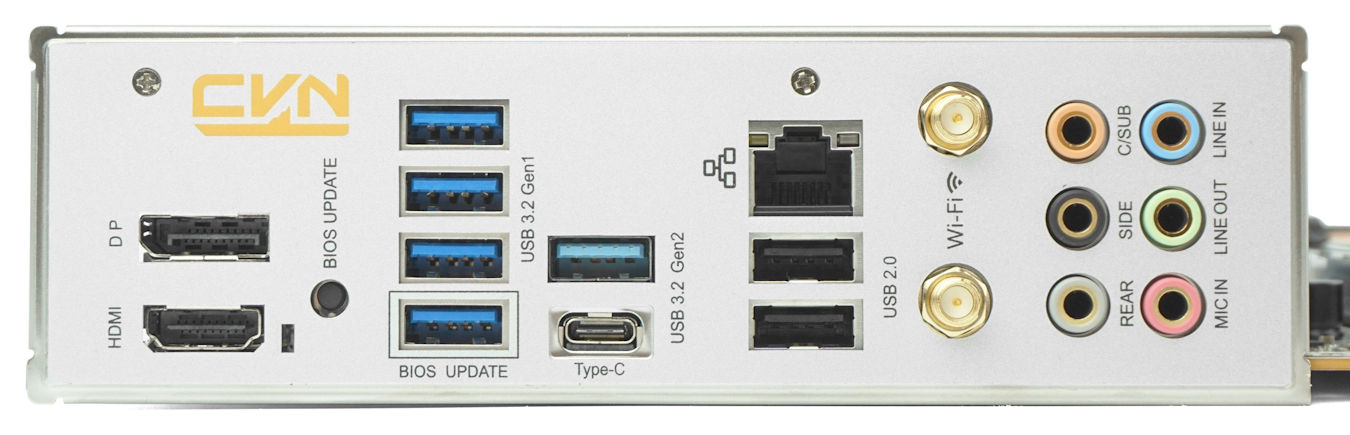

Colorful CVN Z790D5 GAMING FROZEN V20 主機板後置 I/O 面板提供 1 組 HDMI 2.0 和 1 組 DisplayPort 1.2 影像輸出接口，兩者皆支援最高 3840x2160@60Hz 解析度。另外亦提供 2 組 USB 2.0 Type-A 接口、4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、1 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 1 組 USB 3.2 Gen2x2 20Gbps Type-C 接口，整體 USB 數目相對足夠。

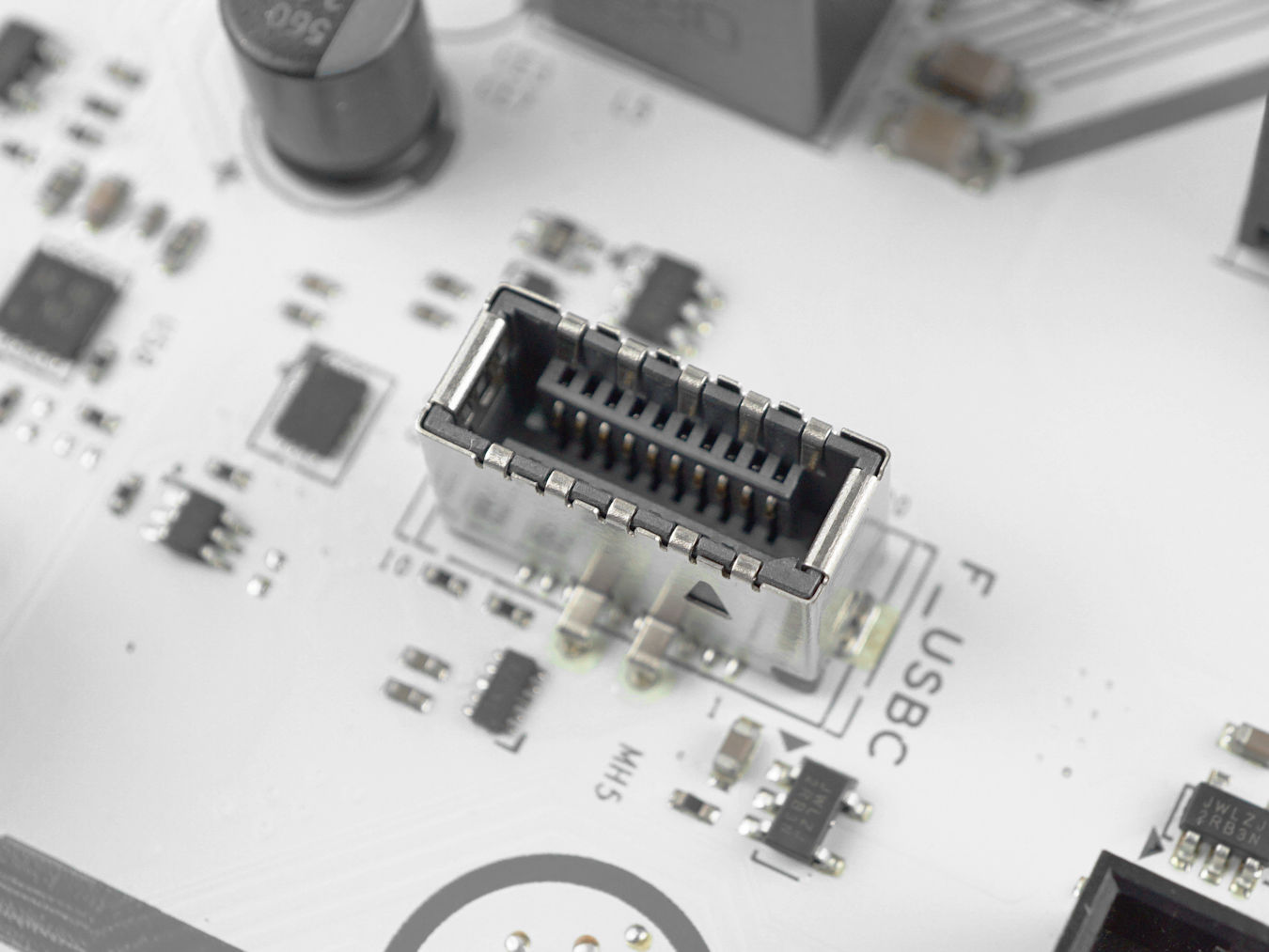

▲ 前置 USB Type-C 10Gbps 接口
另外主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口。
Realtek 2.5G LAN 網絡模組

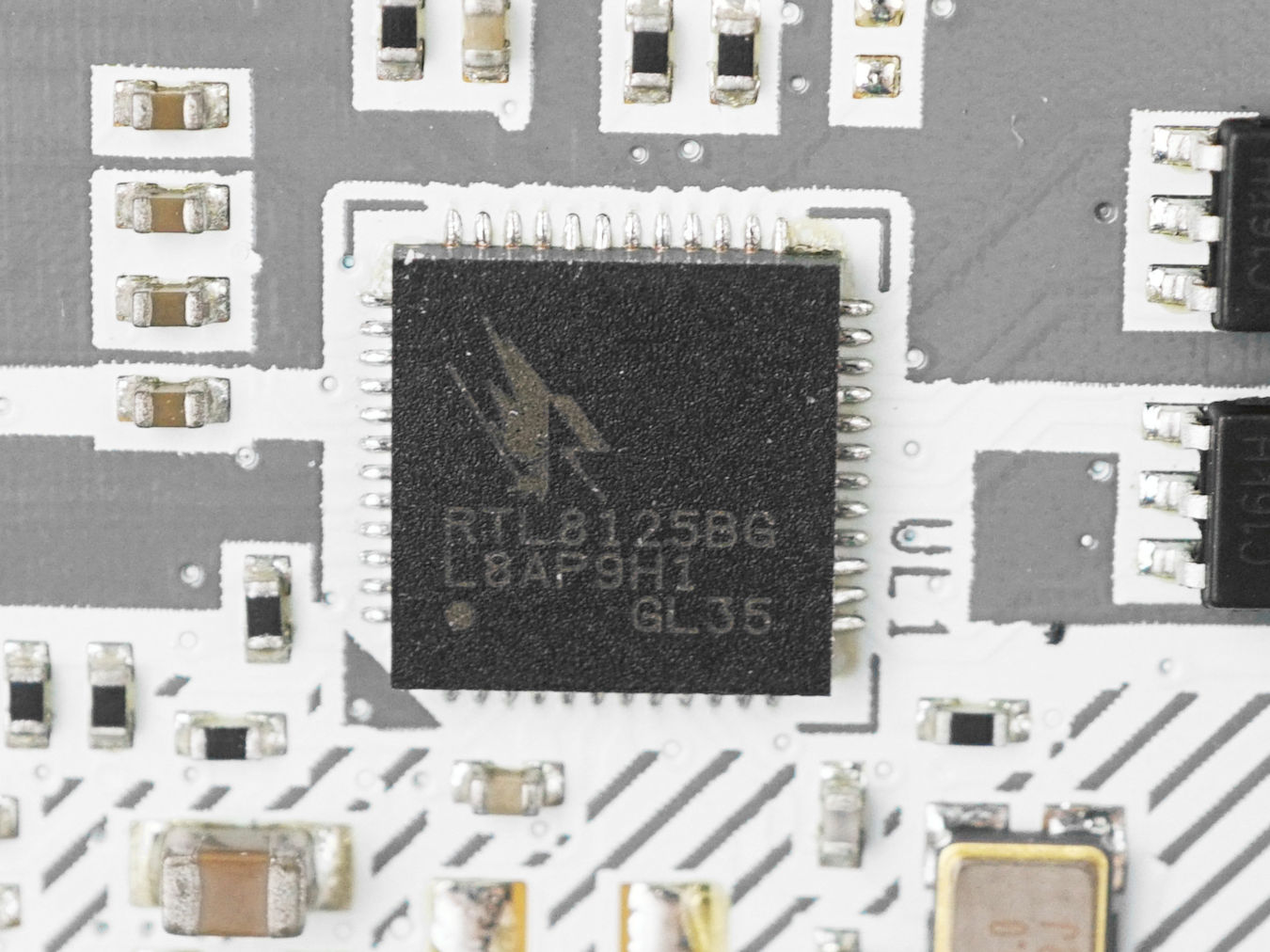

▲ RTL8125BG 2.5G 網絡晶片
Colorful CVN Z790D5 GAMING FROZEN V20 採用 Realtek RTL8125BG 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。
Wi-Fi 6 無線網絡模組

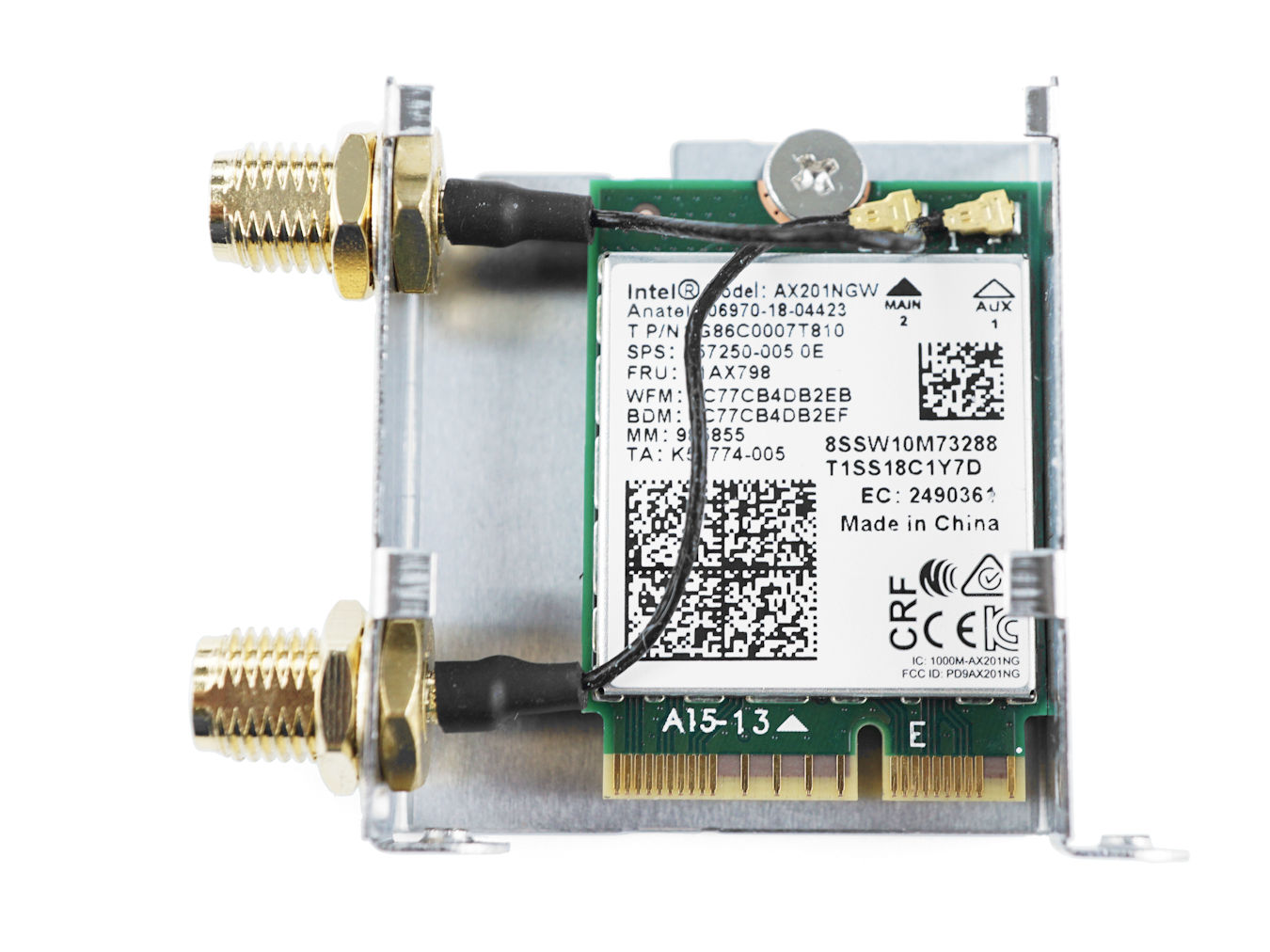

Colorful CVN Z790D5 GAMING FROZEN V20 主機板採用 Intel Wi-Fi 6 AX201 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。
Realtek ALC897 音效晶片

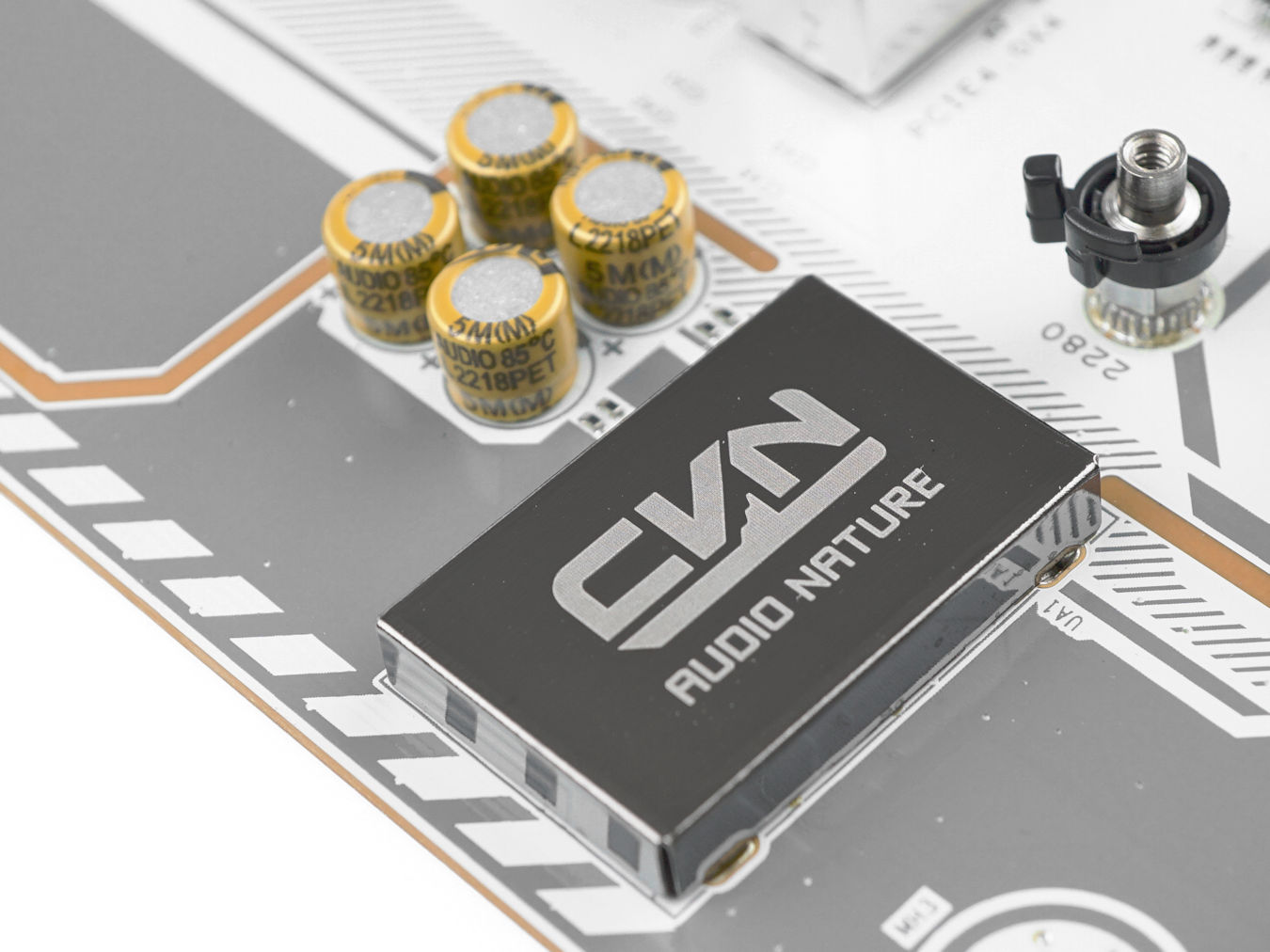

▲ ALC897 音效晶片
音效方面，Colorful CVN Z790D5 GAMING FROZEN V20 主機板採用了 Realtek ALC897 音效晶片，支援最高 7.1 聲道劇場級環繞音效，具備左右聲道的線路隔離設計，並搭配高品質音效電容，是現時低中階主機板常見的音效晶片配置。
iGame Center 燈光控制

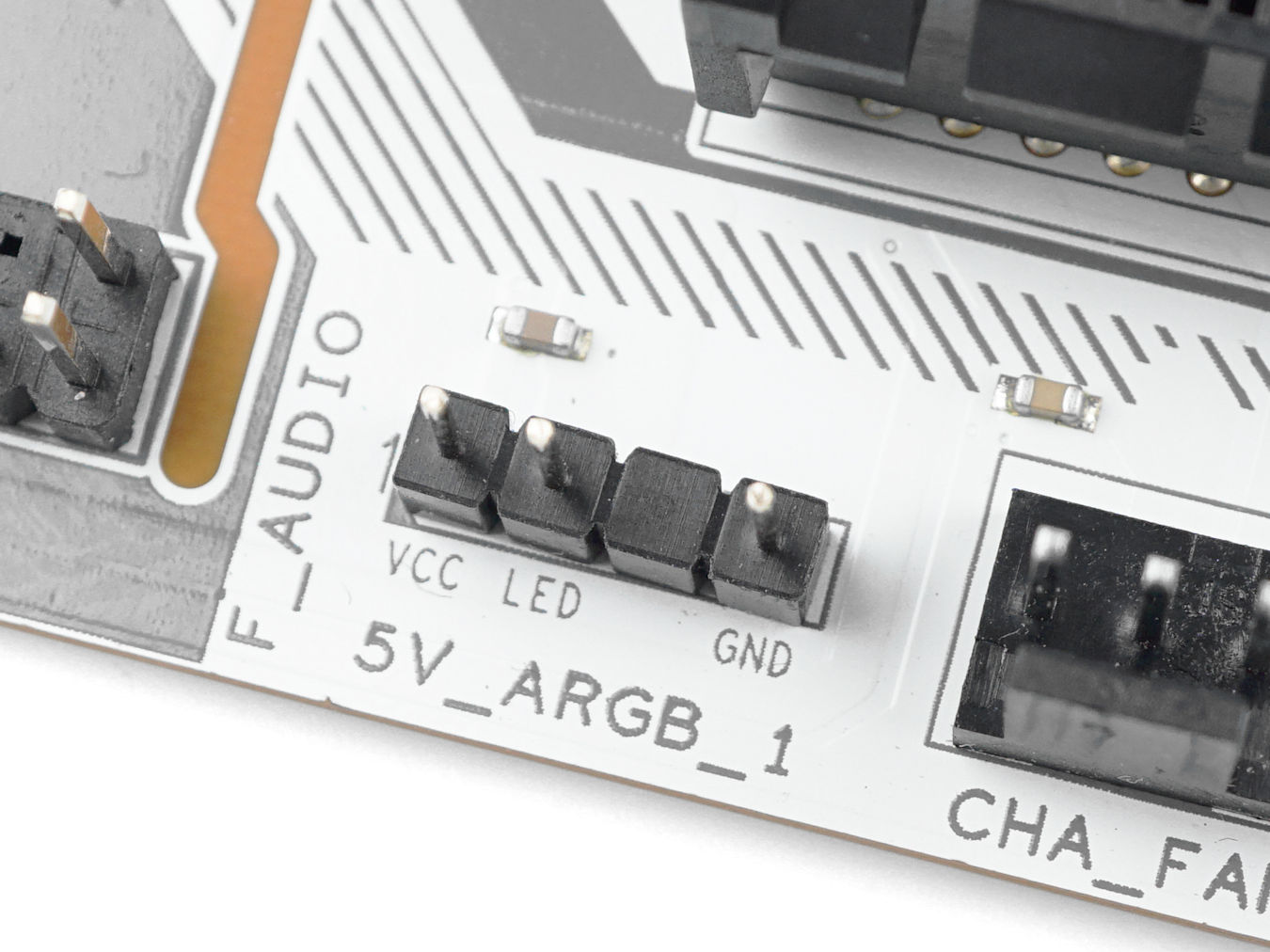

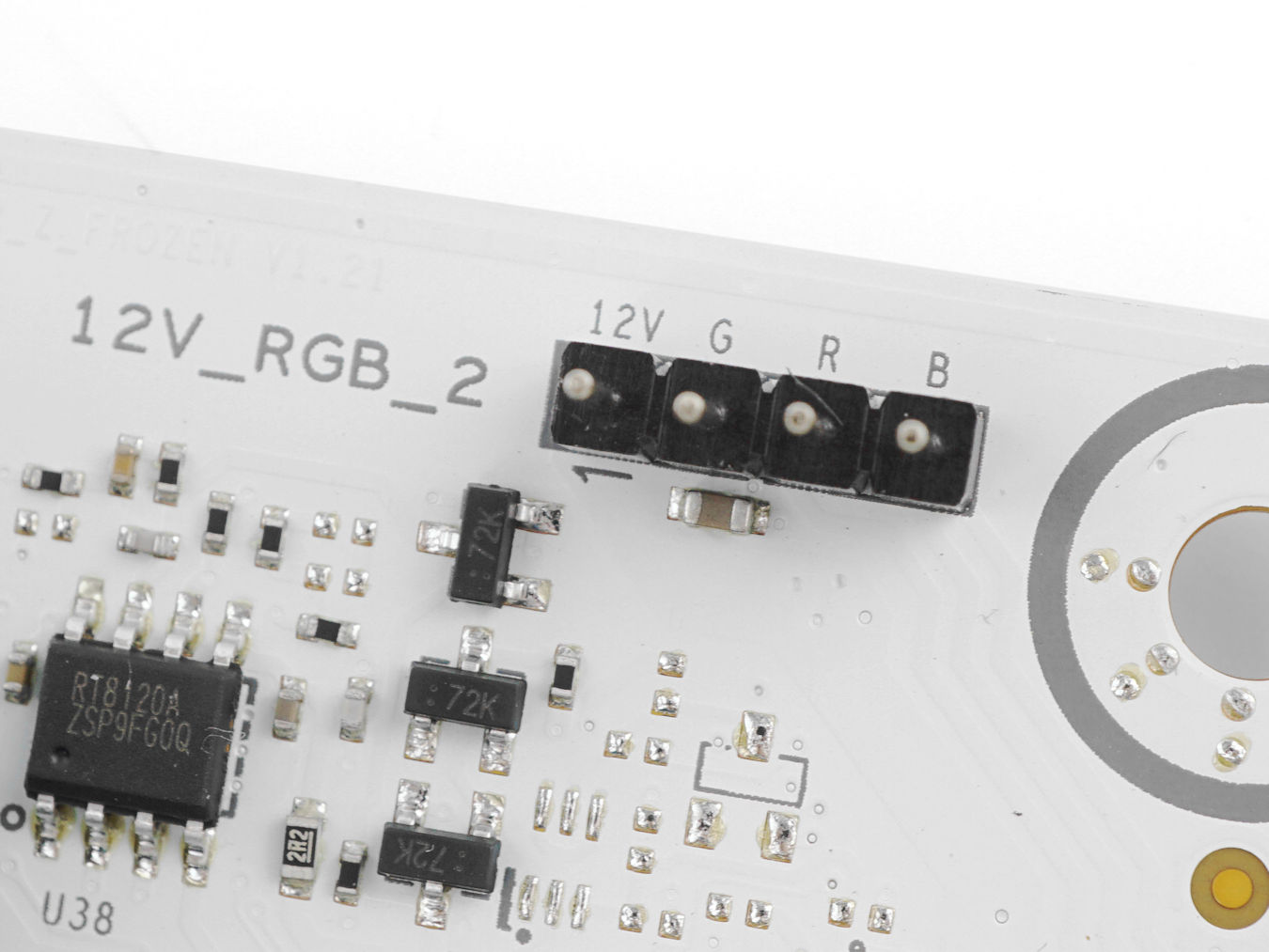

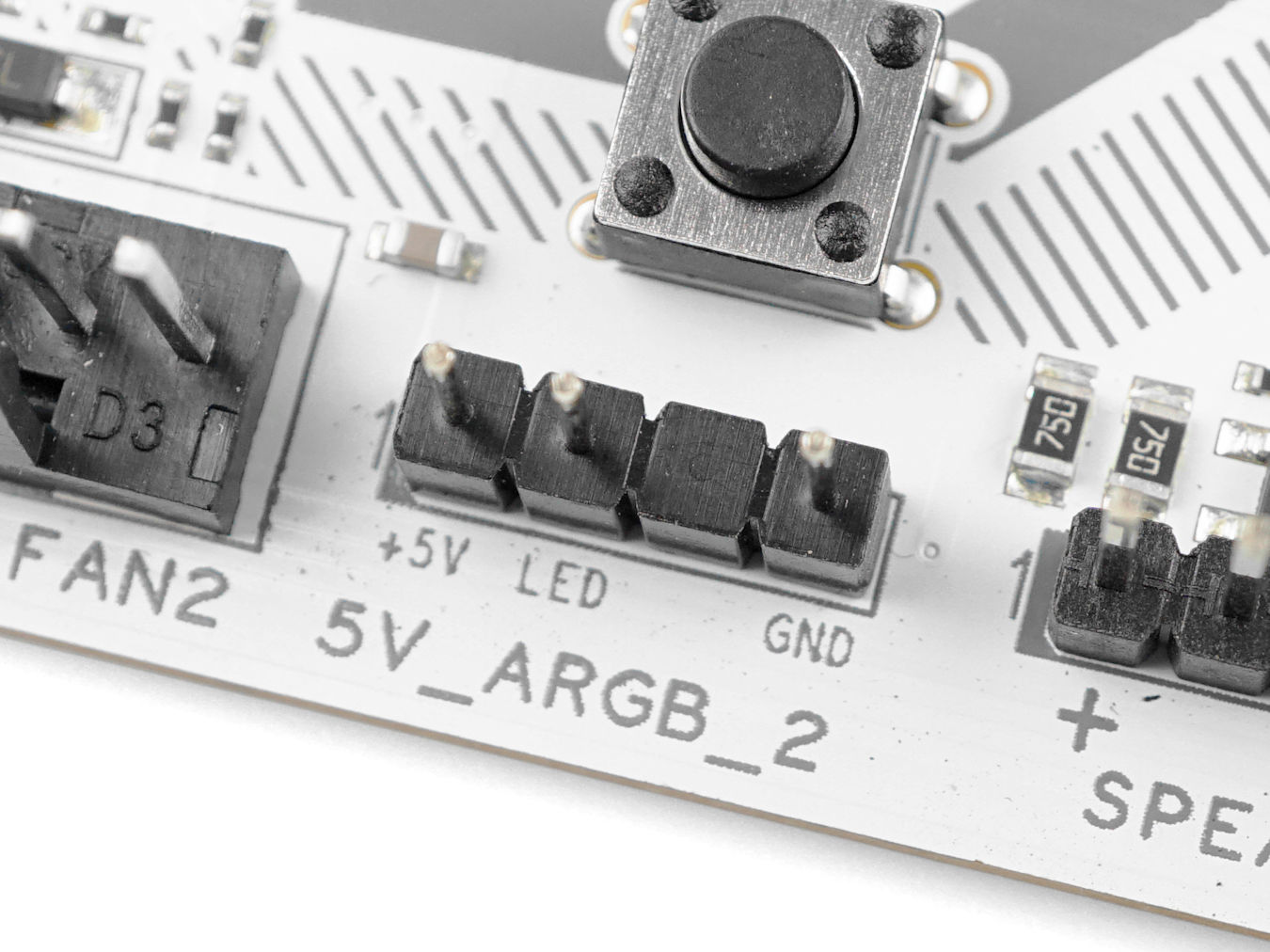

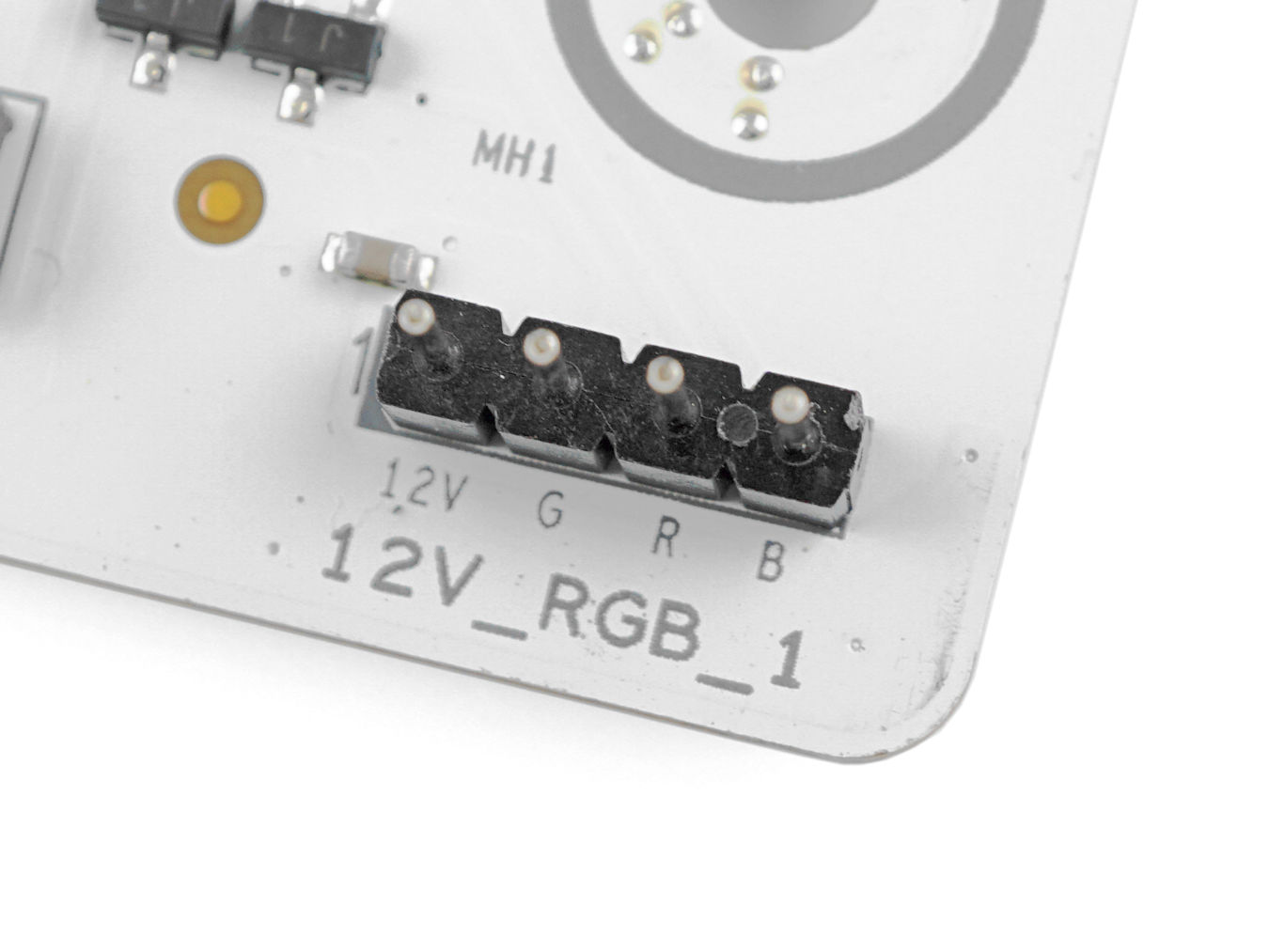

為滿足用家需求，主機板亦提供了 2 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，以及 2 組 3-pin ARGB 接口，支援標準 WS2812B ARGB LED 燈條，並支援 iGame Center 燈光控制，讓用家為系統佈置更豐富的 RGB 燈效。

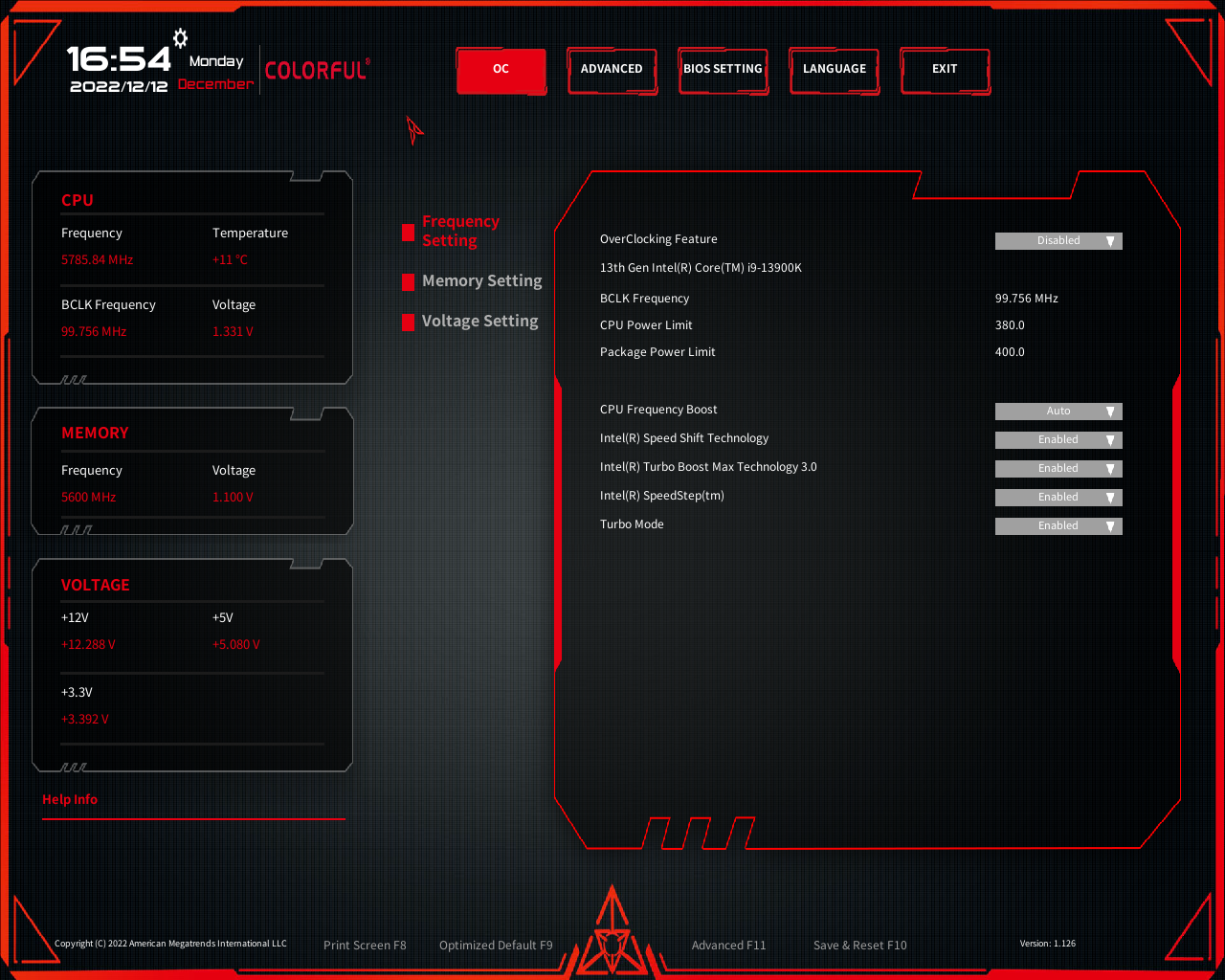

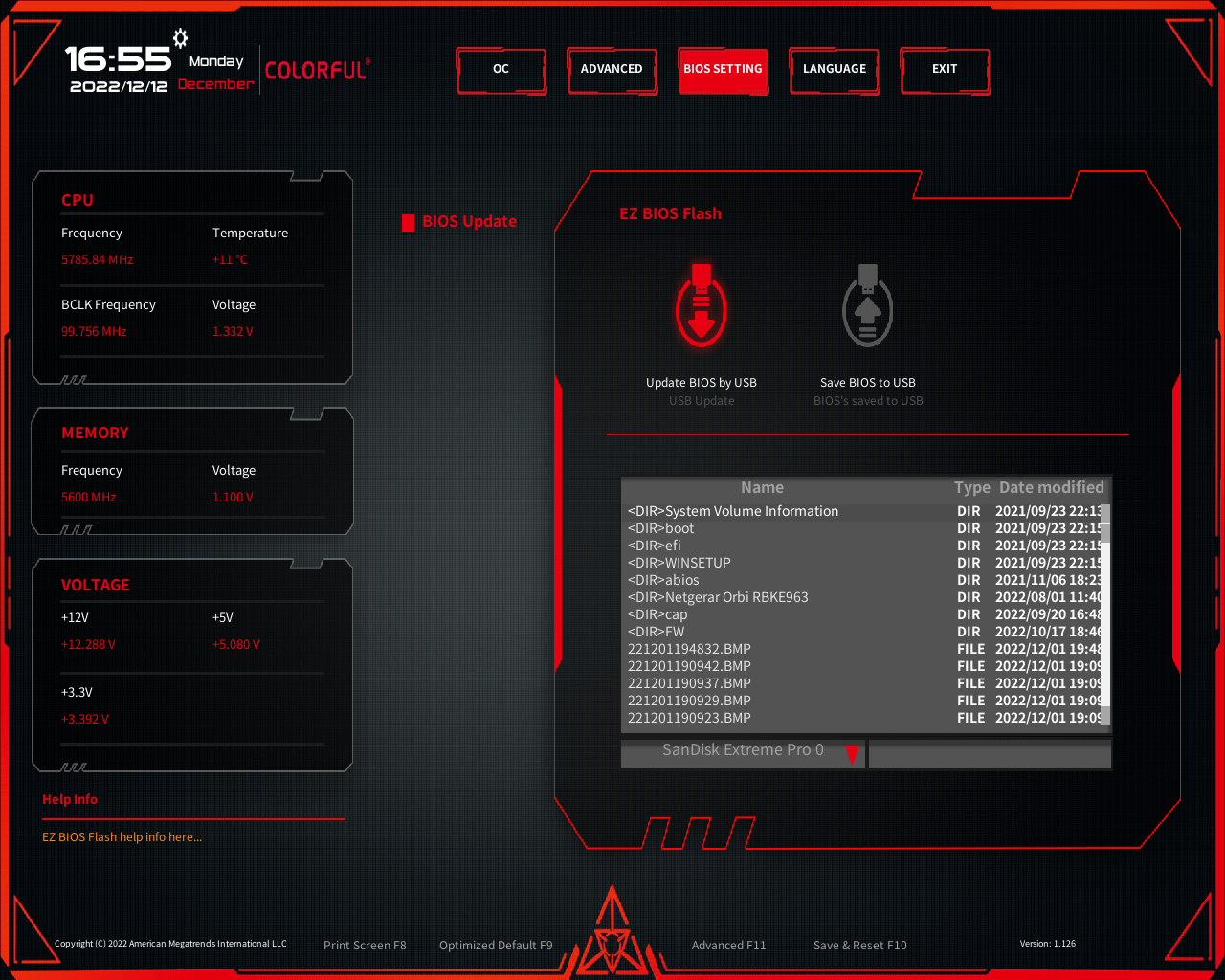

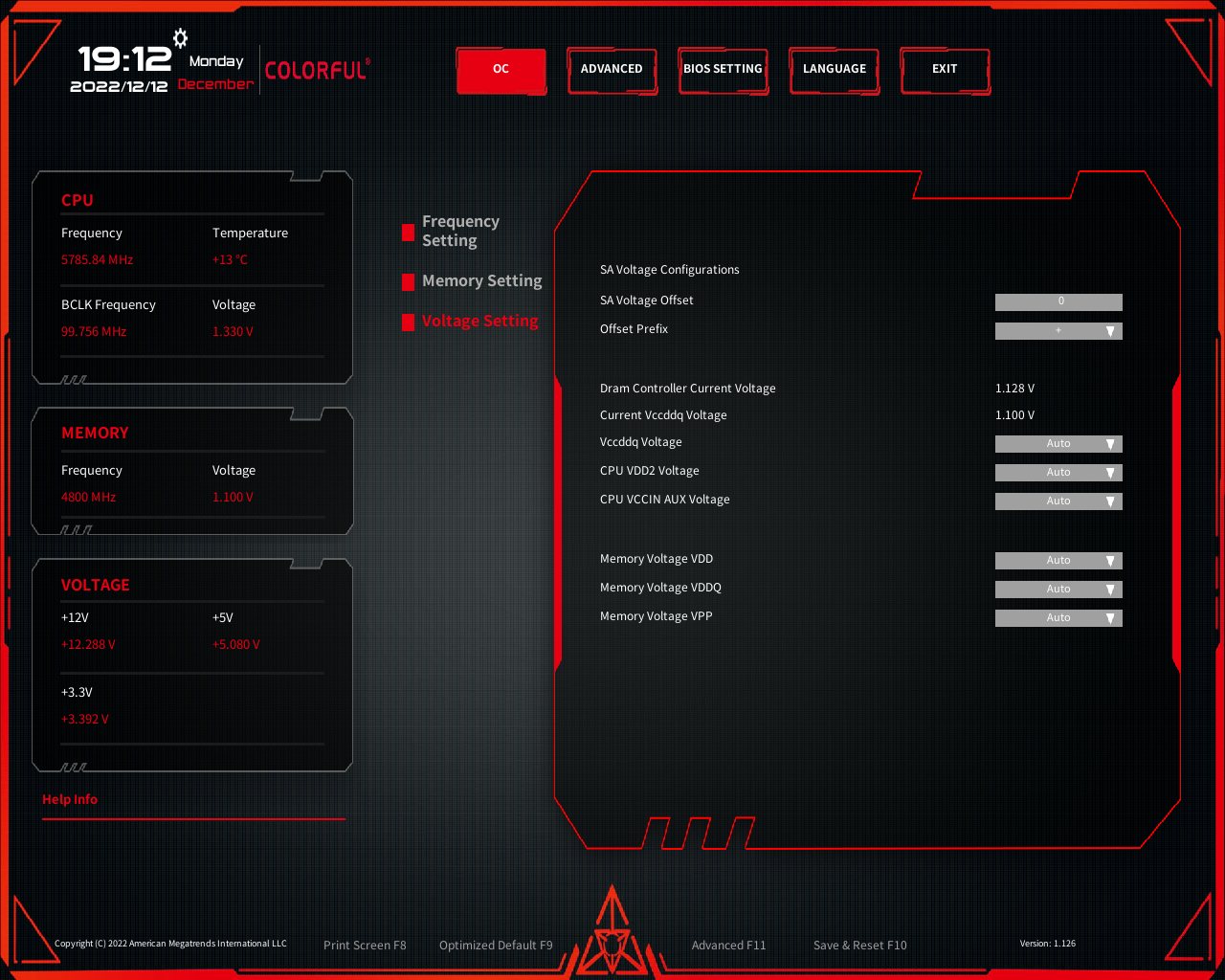

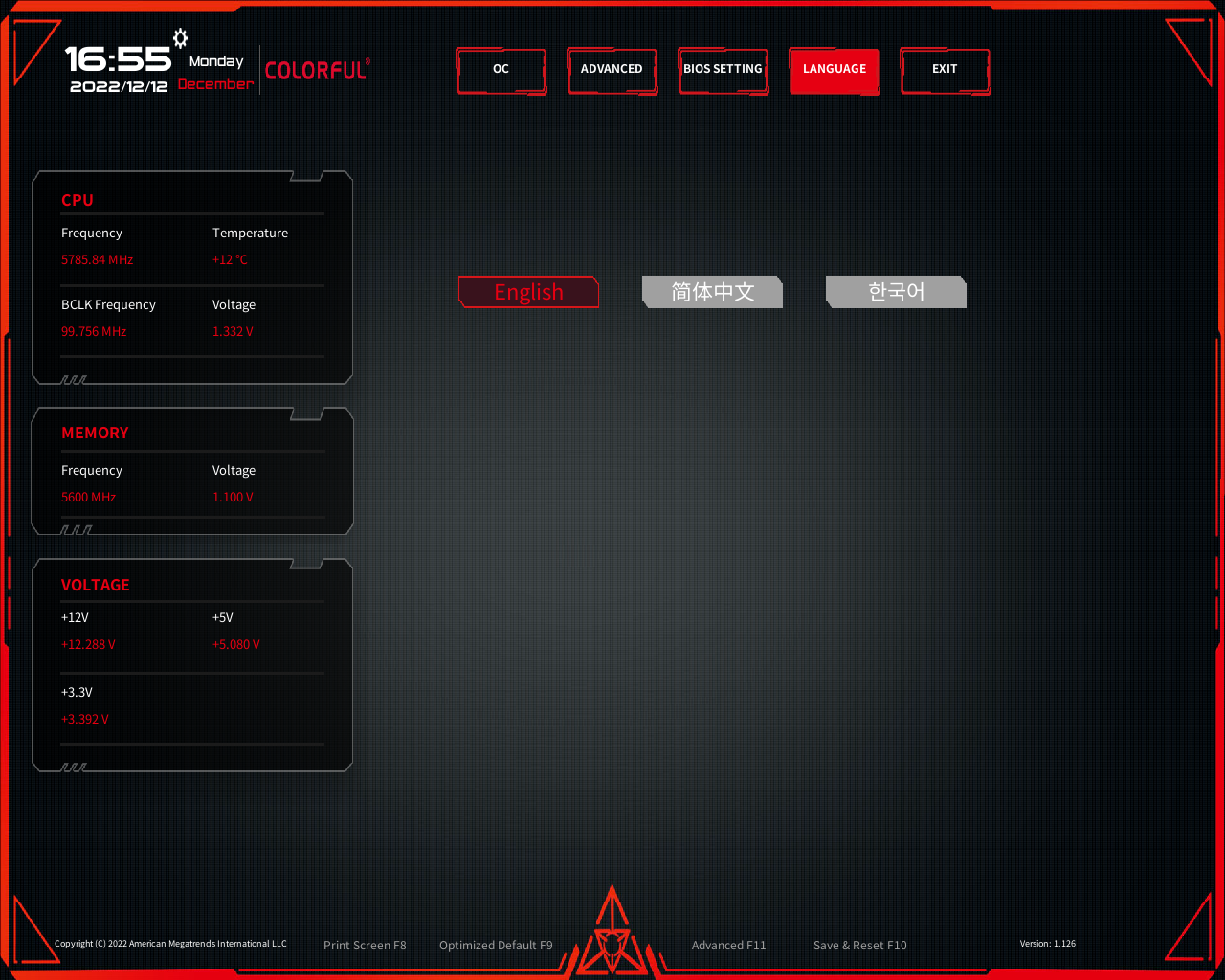

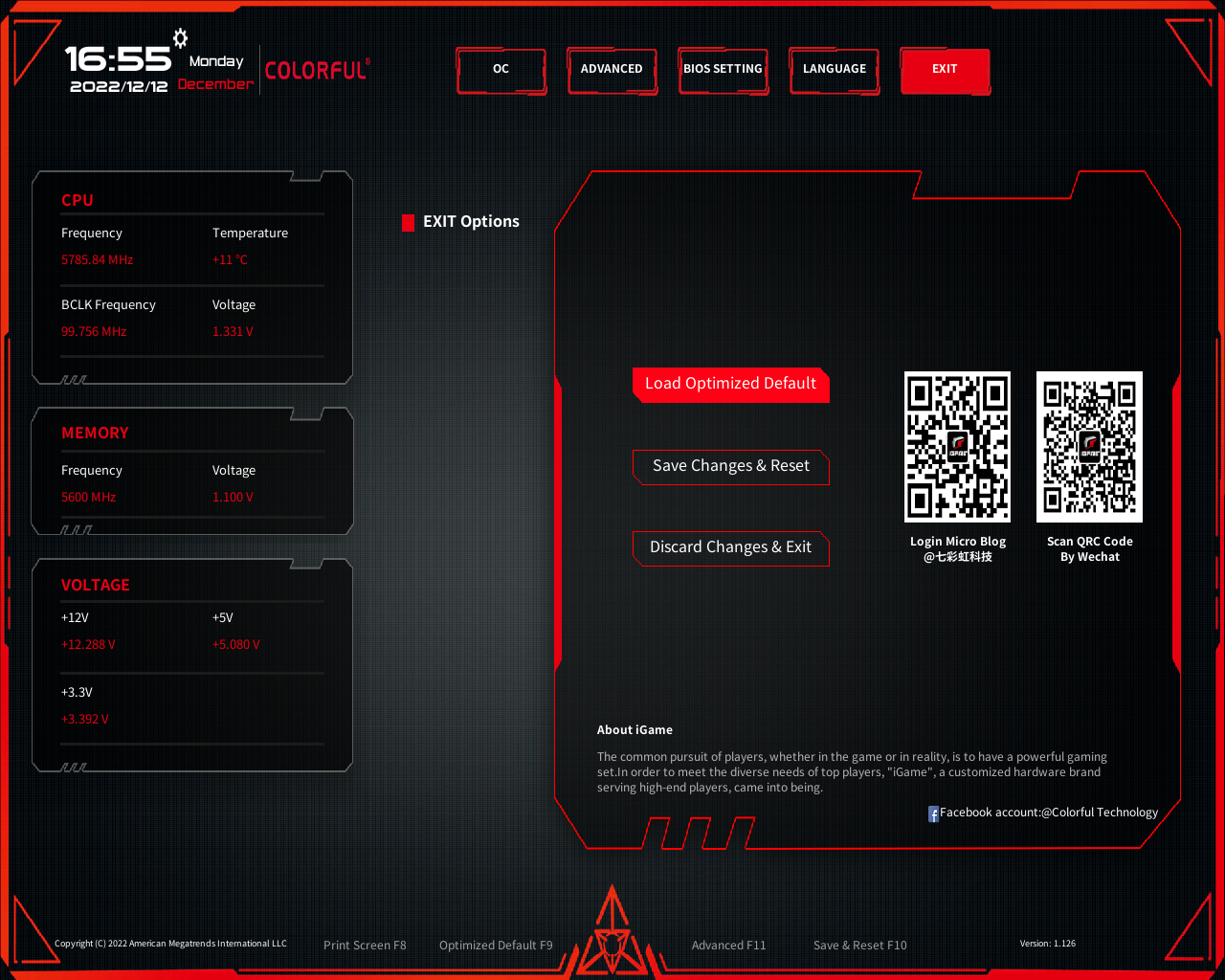

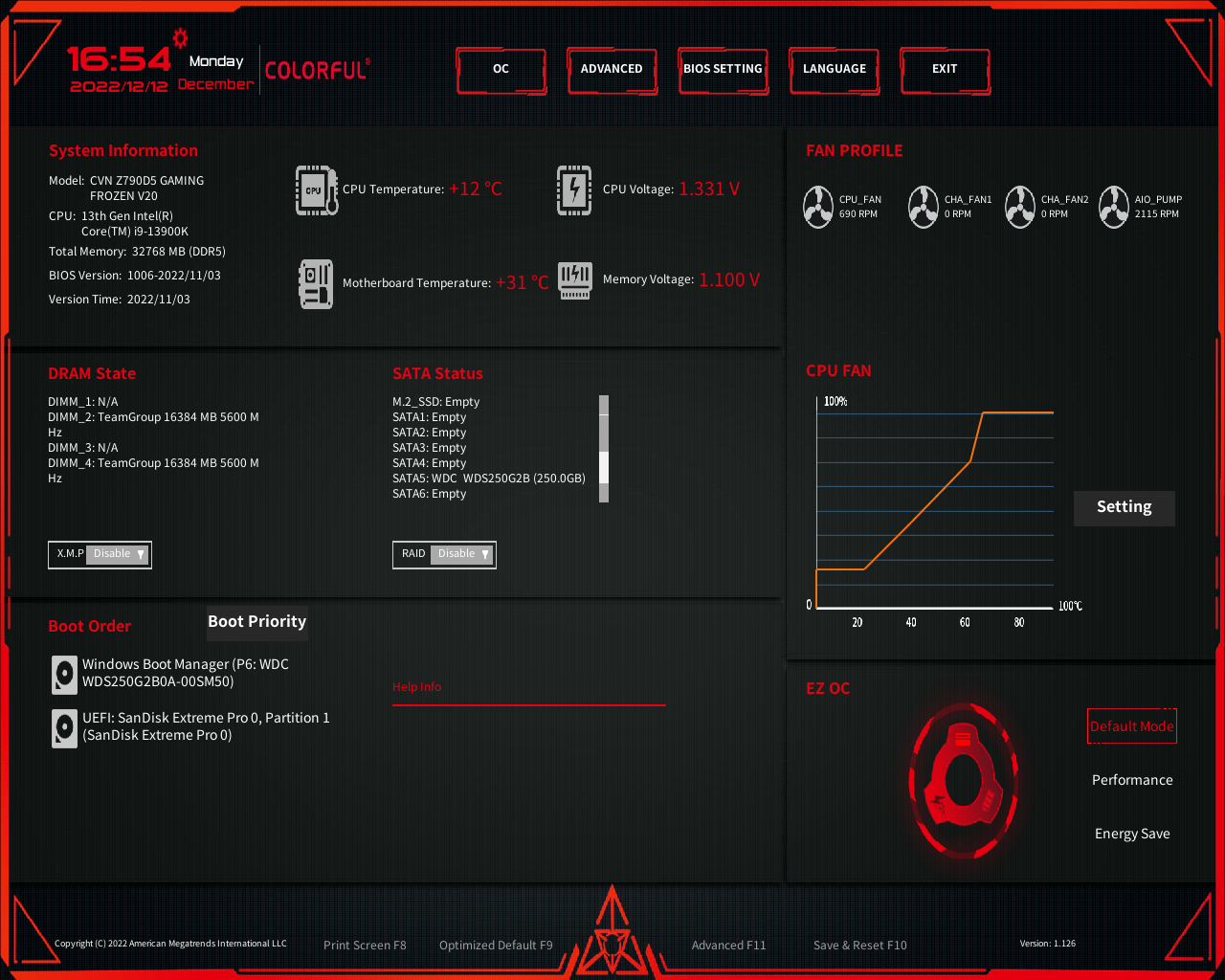

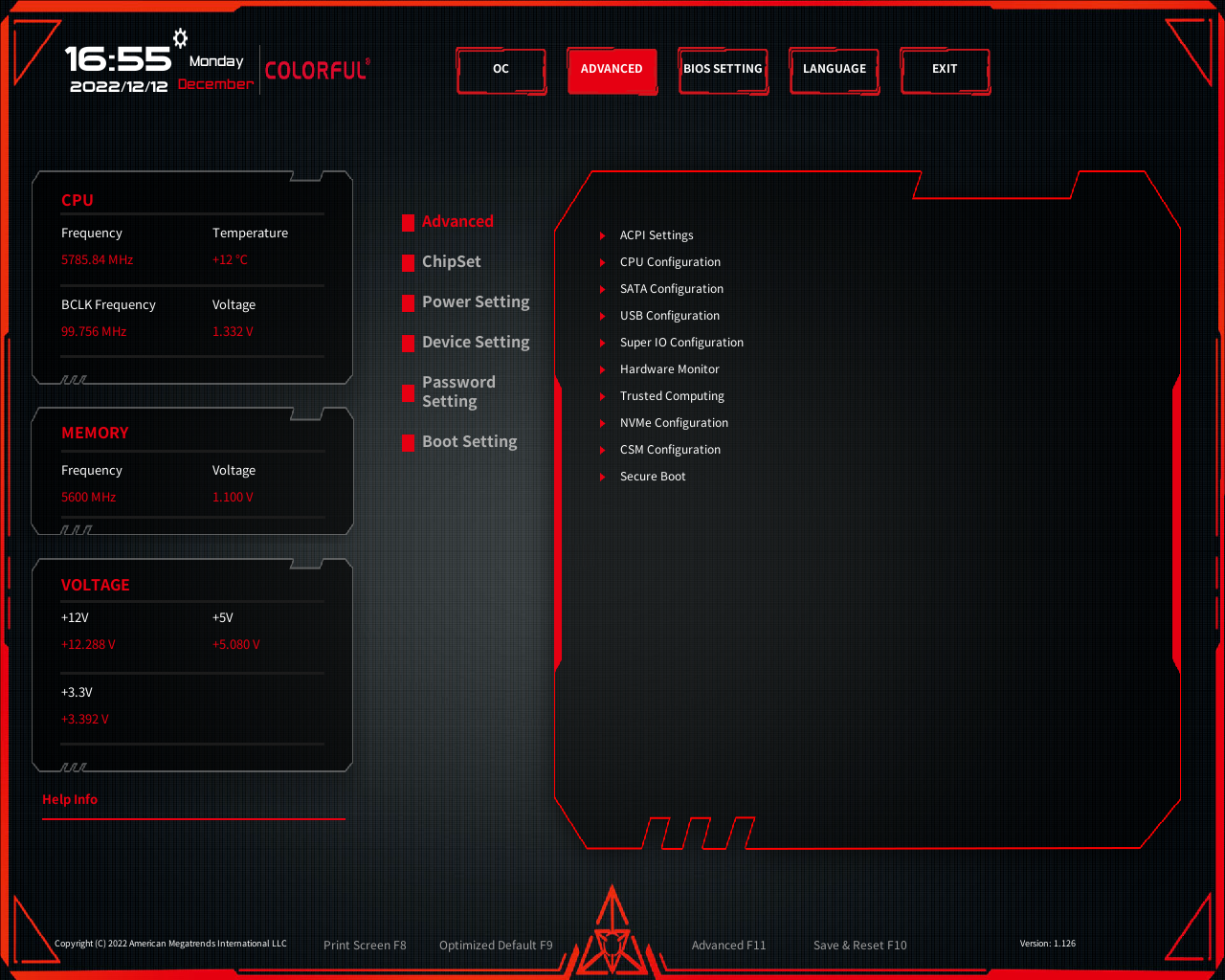

BIOS 介面

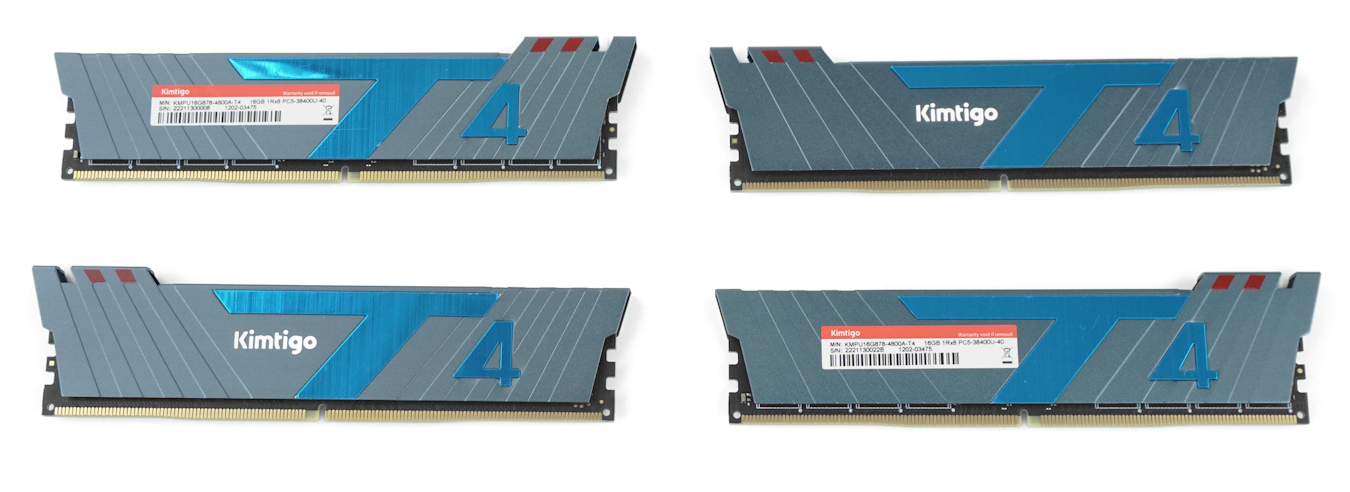

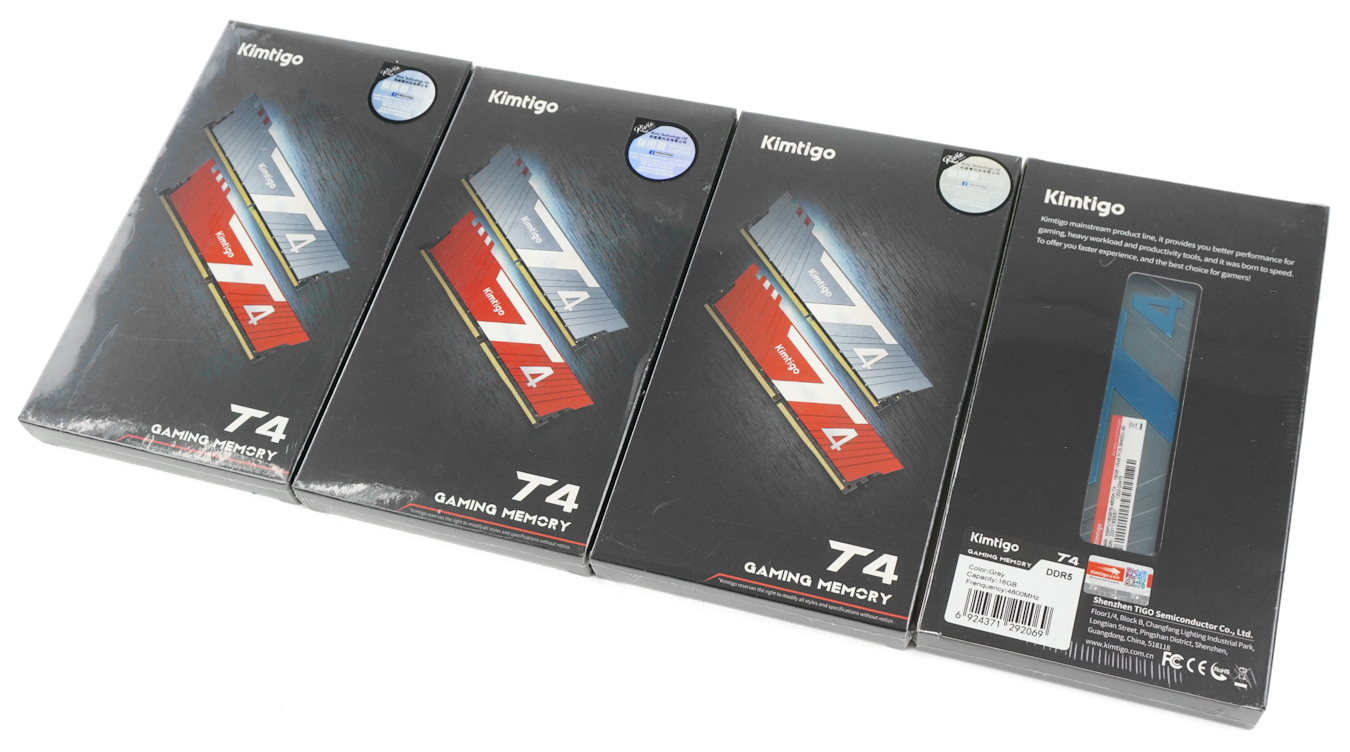

Kimtigo T4 DDR5 4800 16GB 記憶體測試
這次採用 Rivia Technology 代理提供的 Kimtigo T4 DDR5 4800 16GB 記憶體，規格為 JEDEC DDR5-4800MHz CL40-40-40-77，工作電壓為 1.1V，支援 Intel XMP 3.0 技術。採用俗稱為 SK Hynix M-Die 顆粒、H5C48MEBD 151A 批次型號、可解鎖電壓的 PMIC 電源晶片。
測試平台：
Intel Core i9-13900K 處理器
VALKYRIE C360 IP 一體式水冷
Colorful CVN Z790D5 GAMING FROZEN V20 主機板 (BIOS 1006)
Kimtigo T4 DDR5 4800 16GB 記憶體 (X4/X2)
Windows 11 Pro Version 21H2
筆者將會使用 Colorful CVN Z790D5 GAMING FROZEN V20 主機板搭配 Kimtigo T4 DDR5 4800 16GB 記憶體，並測試 4 條或 2 條記憶體的超頻潛力和穩定性。

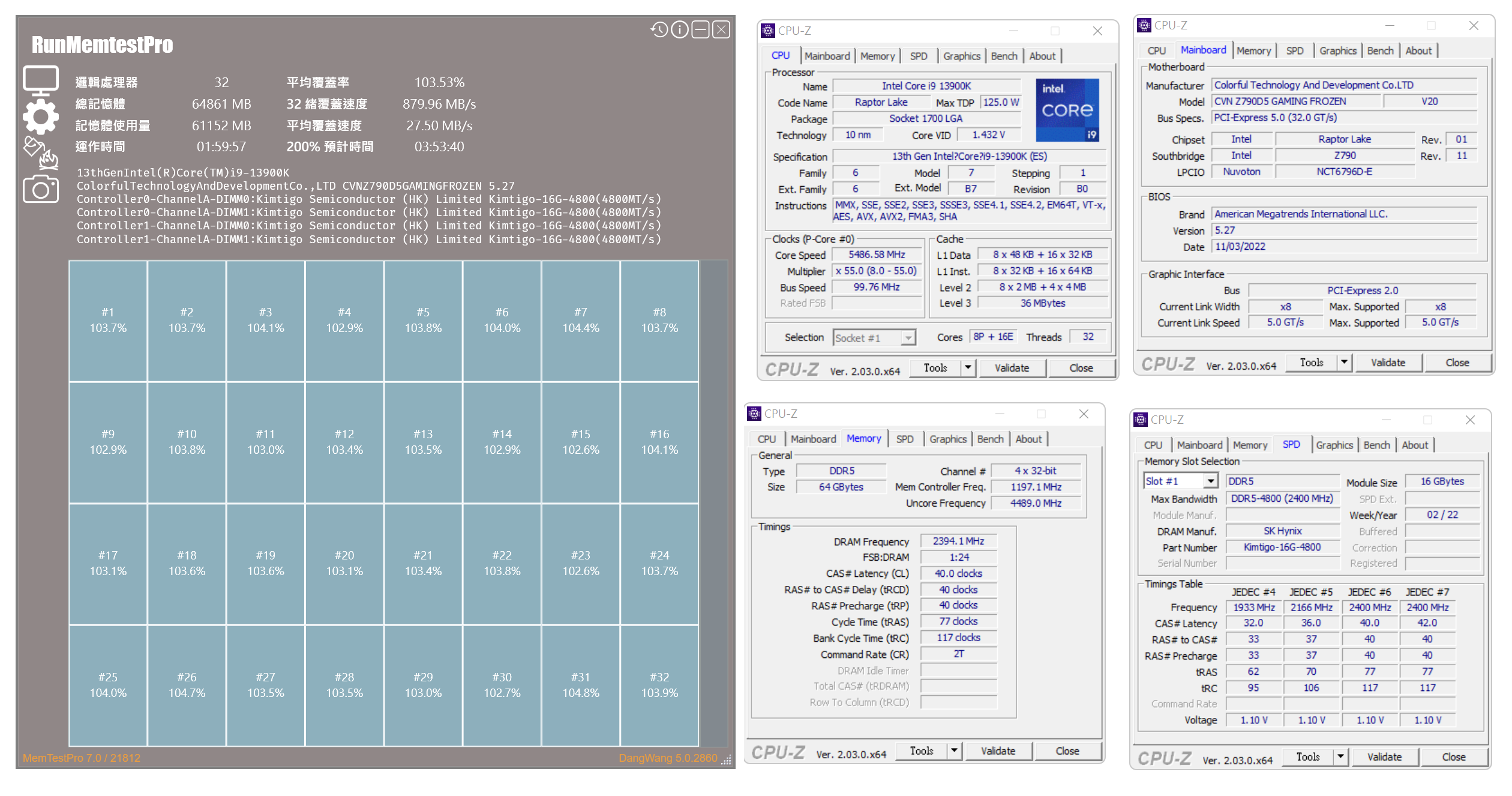

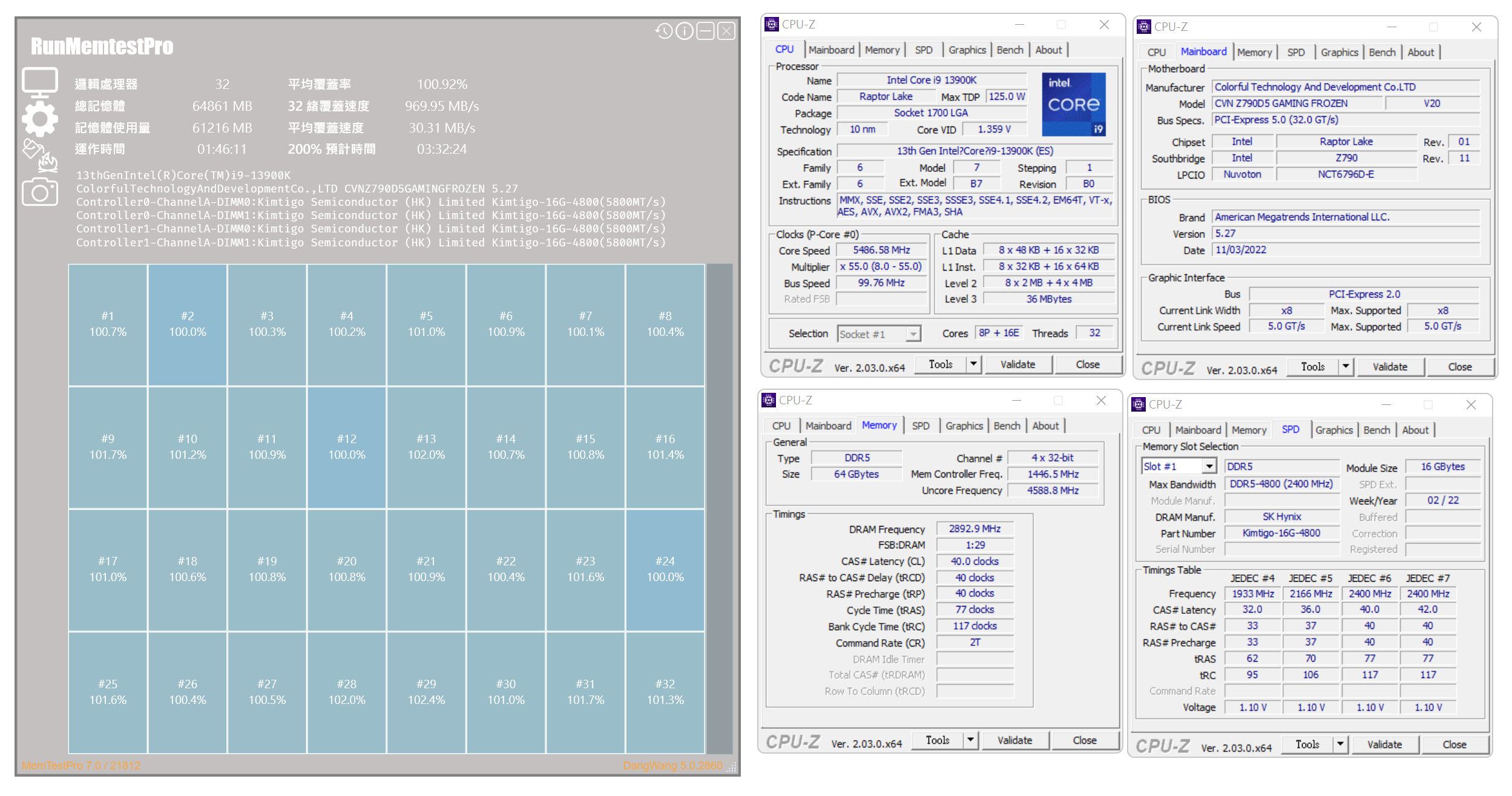

測試採用 4 條 Kimtigo T4 DDR5 4800 16GB 記憶體，採用預設 JEDEC DDR5-4800MHz CL40-40-40-77 數值，Auto Dram Controller Curent Voltage 為 1.128V、Auto Current Vccddq Voltage 為 1.1V、Atuo Memory Voltage VDD 為 1.1V、Atuo Memory Voltage VDDQ 為 1.1V。筆者採用 RunMemtestPro 5.0.2680、MemTestPro 7.0 軟件，成功通過 DDR5-4800 CL40 100% 燒機壓力測試。

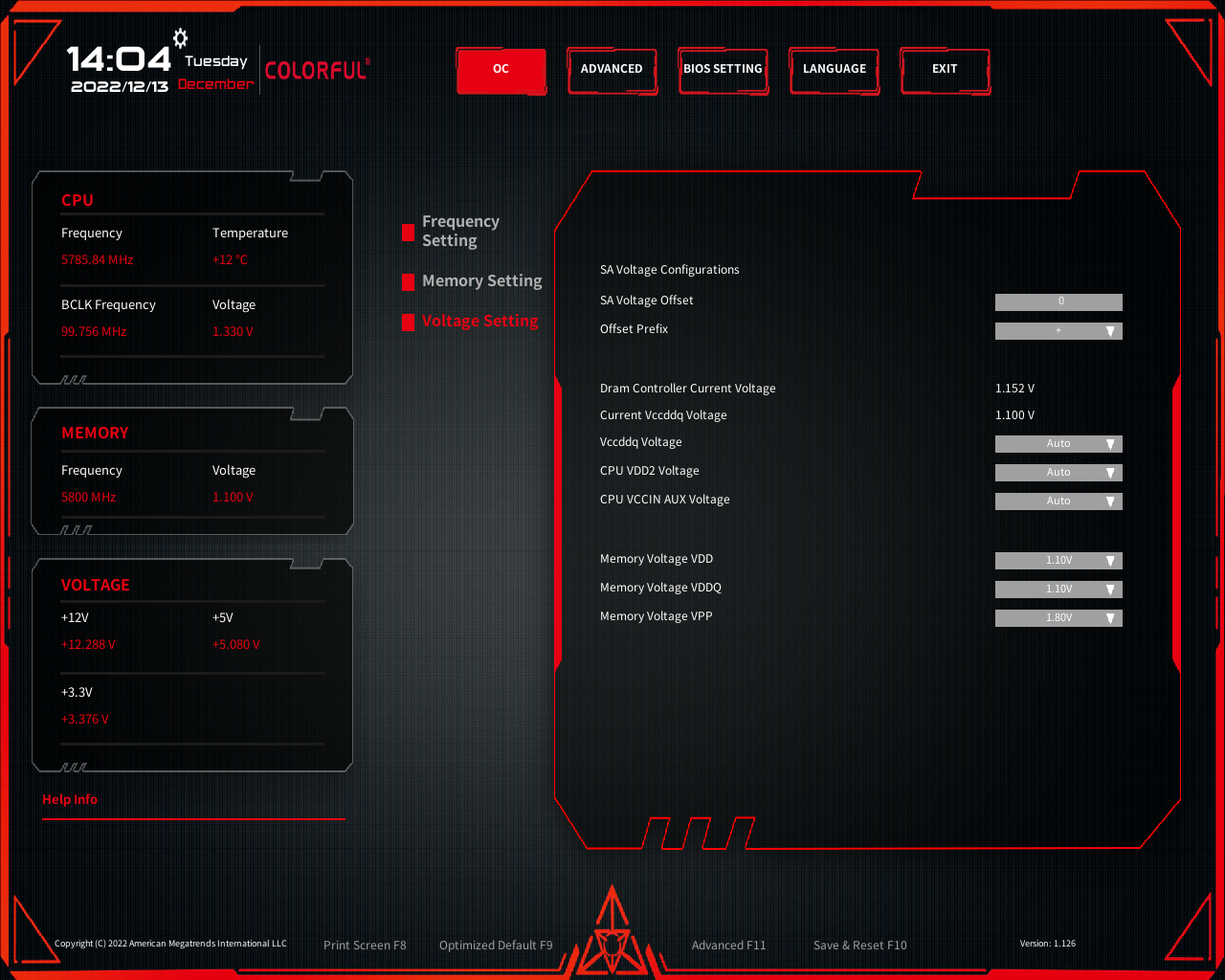

測試採用 4 條 Kimtigo T4 DDR5 4800 16GB 記憶體，採用預設 JEDEC DDR5-4800MHz CL40-40-40-77 數值，僅手動調整記憶體頻率至 DDR5-5800MHz，Auto Dram Controller Curent Voltage 為 1.152V、Auto Current Vccddq Voltage 為 1.1V、Atuo Memory Voltage VDD 為 1.1V、Atuo Memory Voltage VDDQ 為 1.1V。筆者採用 RunMemtestPro 5.0.2680、MemTestPro 7.0 軟件，在不手動增加電壓情況下，成功超頻至 DDR5-5800 CL40，並通過 100% 燒機壓力測試。

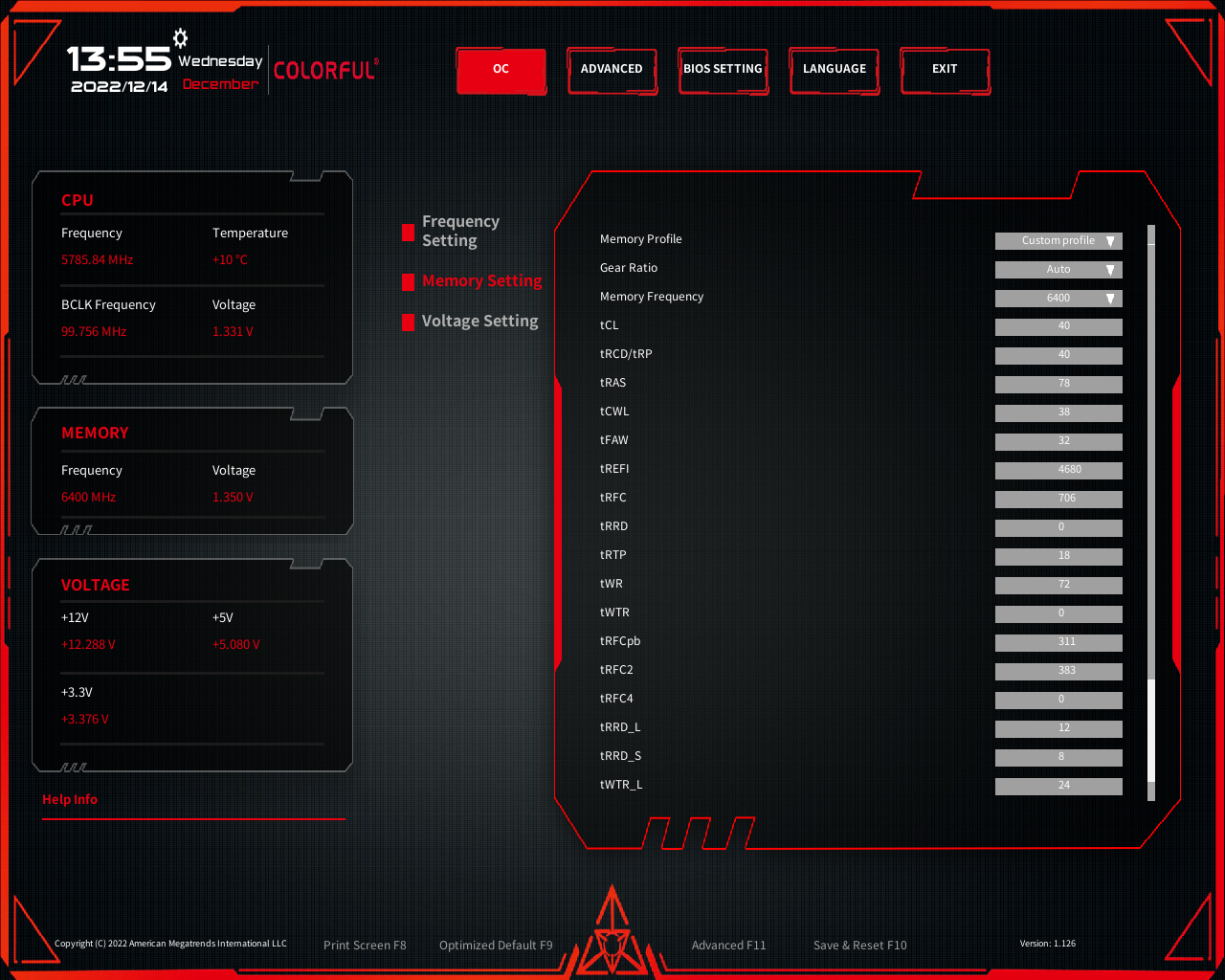

測試採用 2 條 Kimtigo T4 DDR5 4800 16GB 記憶體，採用預設 JEDEC DDR5-4800MHz CL40-40-40-77 數值，僅手動調整記憶體頻率至 DDR5-6400MHz 和手動調整 Memory Voltage VDD 至 1.35V 、Memory Voltage VDDQ 至 1.1V，Auto Dram Controller Curent Voltage 為 1.2V、Auto Current Vccddq Voltage 為 1.35V。筆者採用 RunMemtestPro 5.1.3561、MemTestPro 7.0 軟件，在手動增加記憶體電壓至 1.35V 情況下，成功超頻至 DDR5-6400 CL40，並通過 100% 燒機壓力測試。而且在 2 條記憶體下，筆者認為還有一定的記憶體超頻潛力，不過超頻至 DDR5-6400 對於一般的使用者來說已經很足夠。
Colorful CVN Z790D5 GAMING FROZEN V20 主機板
售價︰HK$1,890
查詢︰Rivia Technology (3957-0816)
平平評語：
Colorful 推出全新 CVN Z790D5 GAMING FROZEN V20 主機板，採用比較普通的供電模組設計，不過具備不俗的主機板連接和擴充功能，而經過測試後，得知這塊主機板的記憶體超頻能力其實並不太差，配搭 4 條 DDR5-4800 記憶體仍可穩定至 DDR-5800，整體是相當平價抵玩的 Z790 DDR5 ATX 主機板，預算不太充足的用家可以考慮一下。
