MSI MAG B760 TOMAHAWK WIFI 主機板

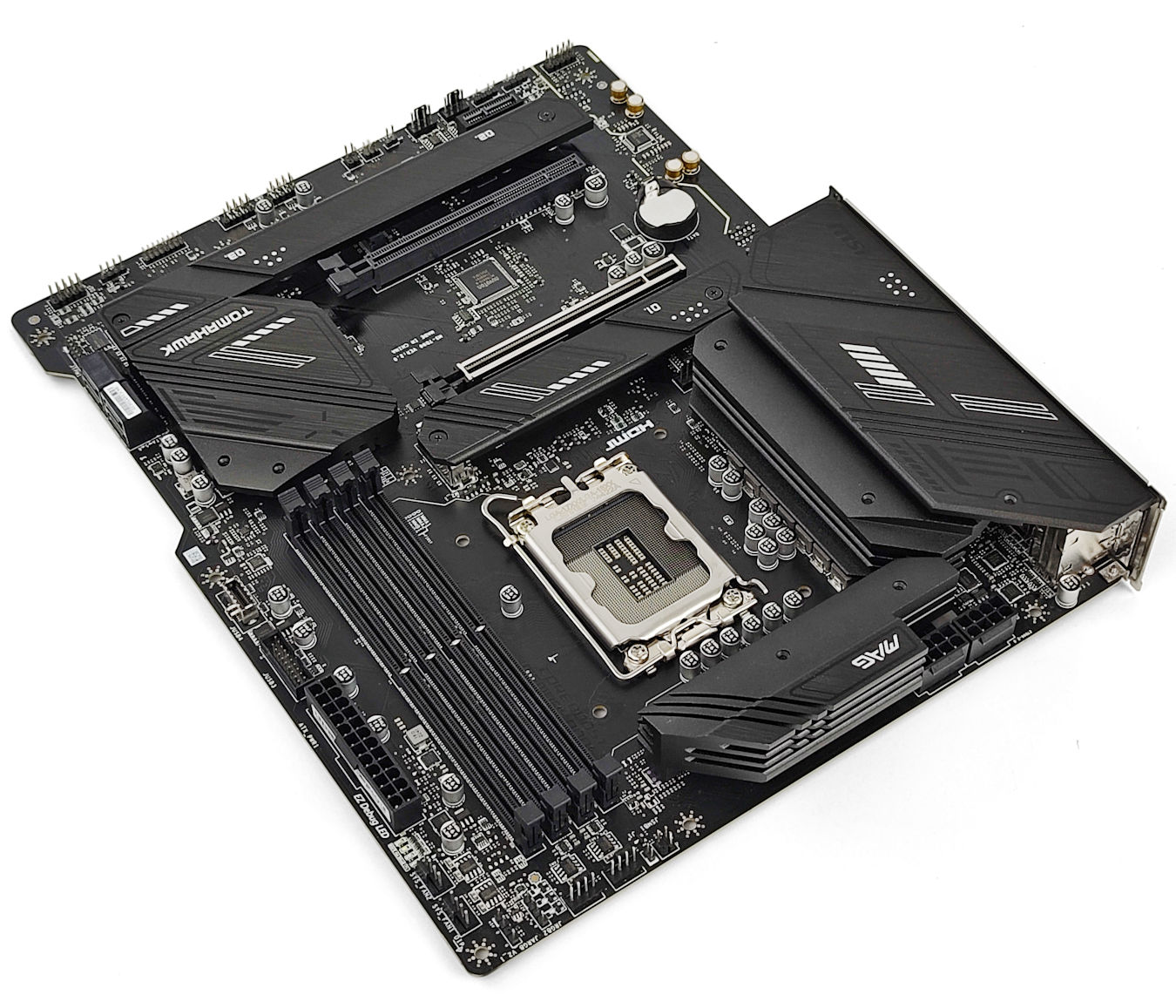

▲ MSI MAG B760 TOMAHAWK WIFI 主機板

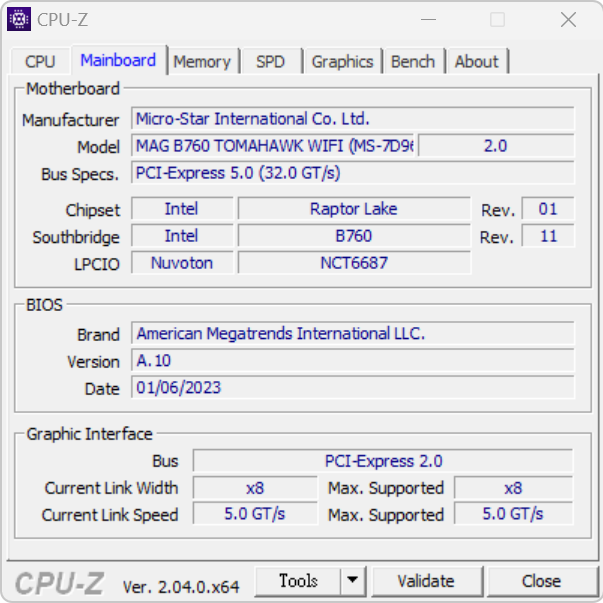

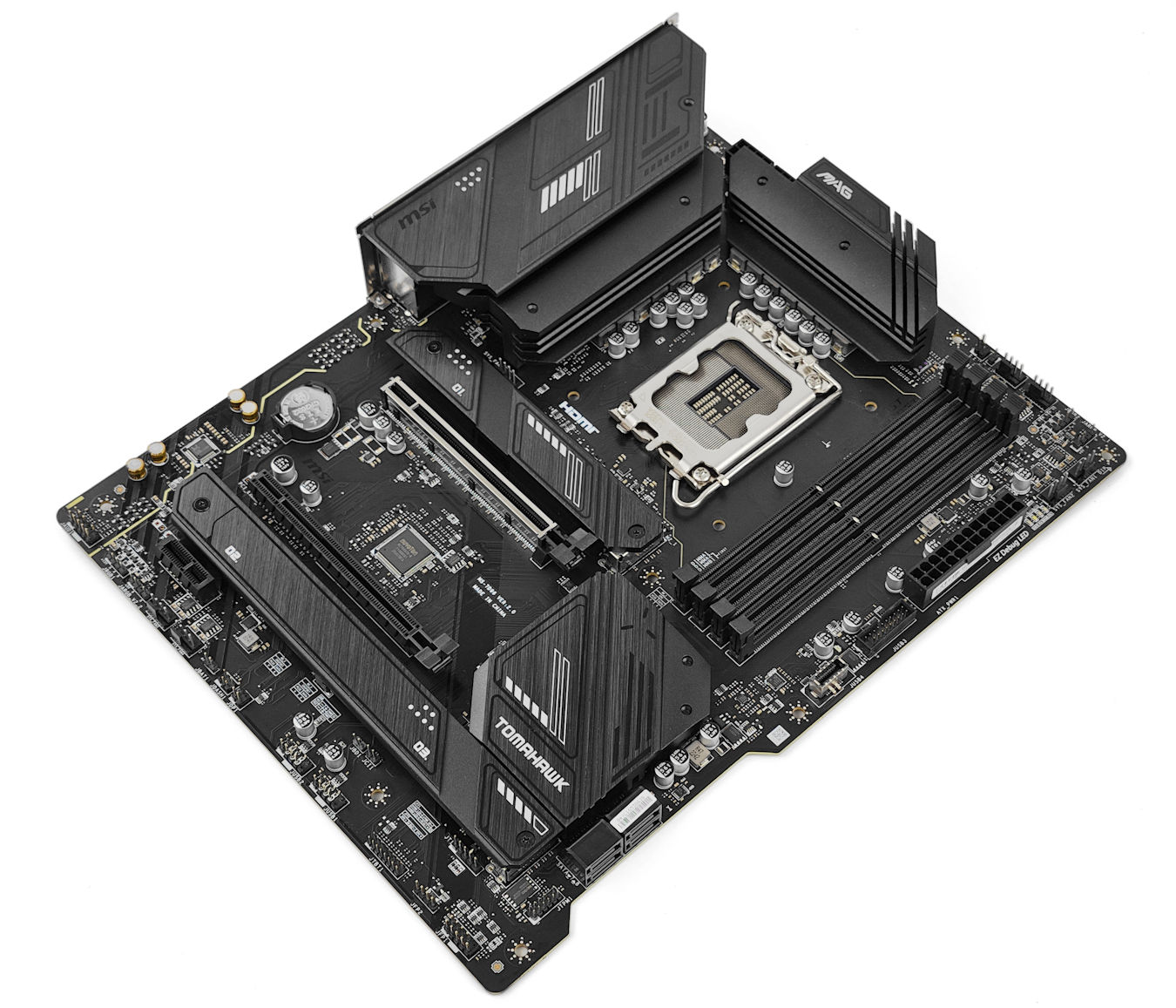

MSI 全新推出 MAG B760 TOMAHAWK WIFI 主機板，具備 12 + 1 + 1 個 75A SPS 供電模組，搭配 2 組大型鋁擠 VRM 散熱器，足夠應付 Intel Core 13 代處理器平台使用，支援最新 PCIe 5.0 傳輸介面、3 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、WiFi 6E 無線網絡模組，在 B760 ATX 大板提供充足的主機板連接和擴充功能，可滿足大部分中階用家的需要。

MSI MAG B760 TOMAHAWK WIFI 主機板採用 ATX Form Factor 設計，尺寸為 30.5cm x 24.4cm，6 層 2oz Copper PCB layer 設計，採用黑色 PCB 搭配銀黑色的金屬散熱器，所有金屬散熱器表面皆採用拉絲紋表面處理，軍事硬派般的風格令產品更具穩固可靠的形象。

支援第 13 代 Core 處理器、全新 LGA 1700 Socket

Intel B760 主機板具備全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

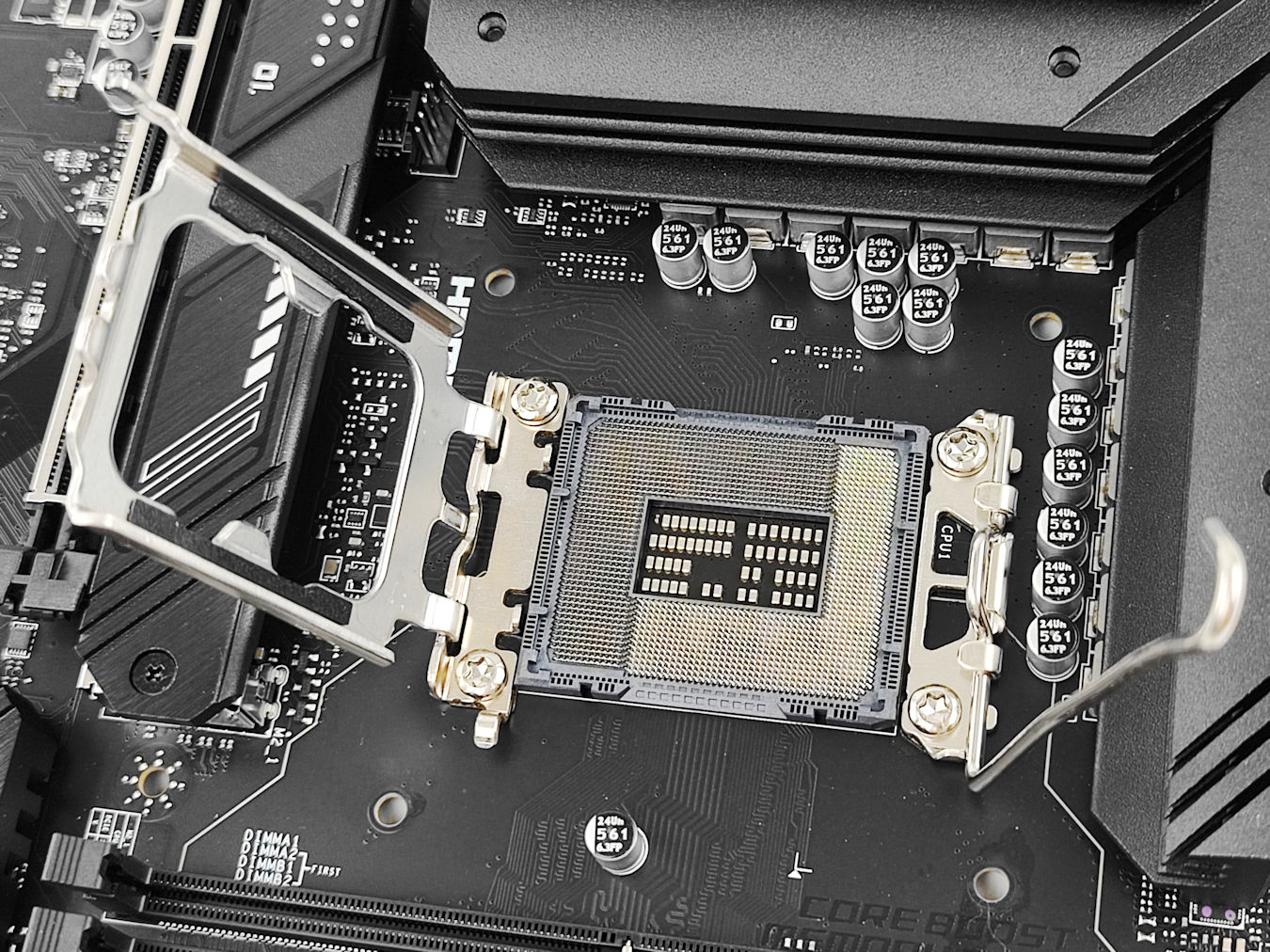

▲ 全新 LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 13 代桌上型 Intel Core 處理器規格

全新第 13 代 Core 系列 Raptor Lake 處理器升級至第 3 代 SuperFin 電晶體的 Intel 7 制程 (10nm++)，同樣採用大小核混合架構，大核心 (P-Core) 採用全新高效能的 Raptor Cove 微架構，小核心 (E-Core) 採用升級版高能耗效率的 Gracemont 微架構。就採用全新制程，Intel 第 13代 Core 處理器主要的升級是大核心 (P-Core) 時脈最高提升了 600MHz 和每個核心的 L2 Cache 提升至 2MB 容量，小核心 (E-Core) 相比上代，增加至最高 16 核心、L2 Cache 容量提升至 4MB，核心時脈最高提升了 600MHz 至最高 4.3GHz，核心數量最高為 24 核心、32 線程設計，最高 PL2 功耗為 253W，單核性能提升了 15% 和多核性能提升了 41%。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel B760 系統晶片

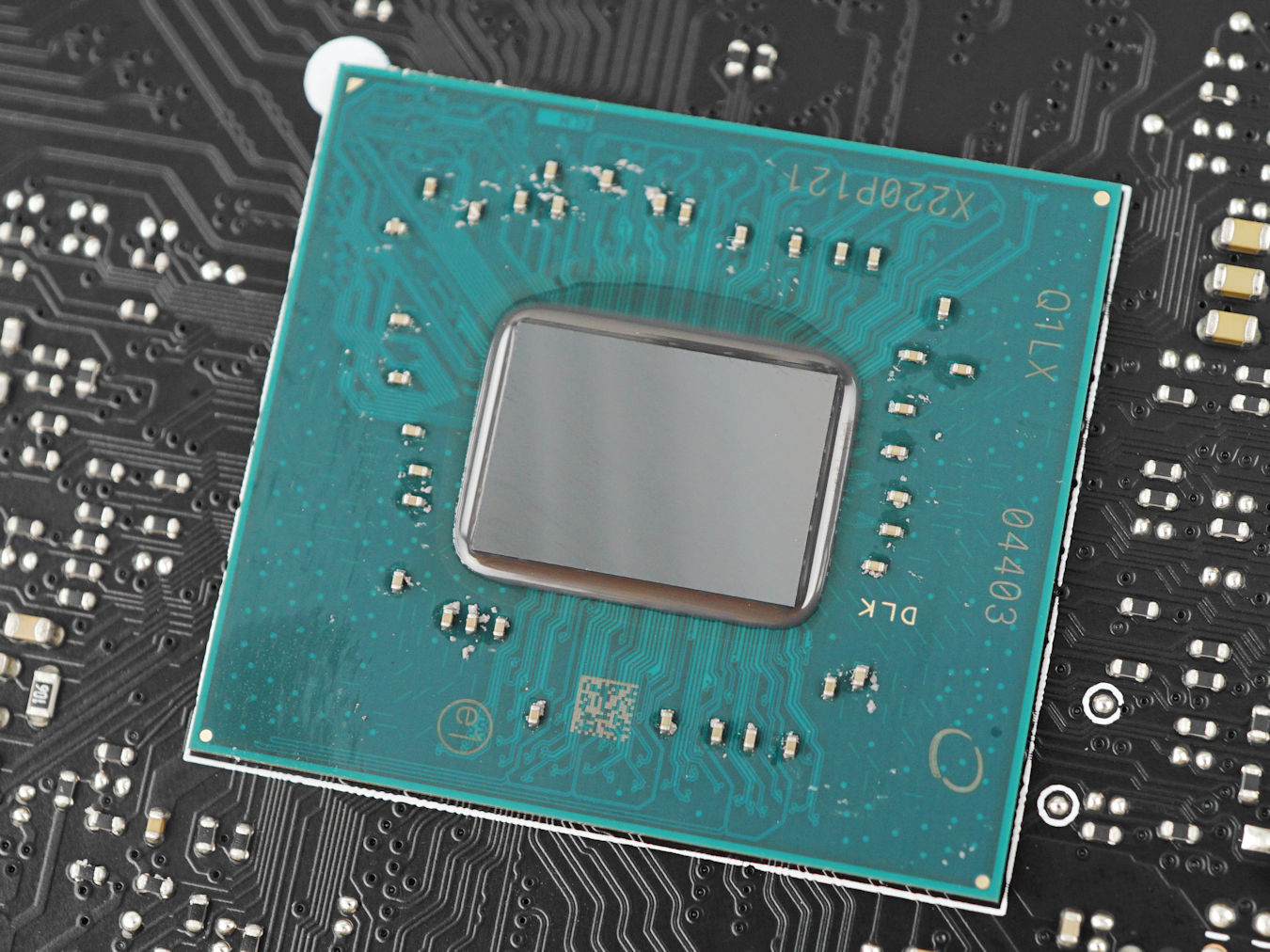

▲ PCH 散熱器 & Intel B760 PCH 系統晶片

Intel 為 13 代 Core 處理器推出中階 B760 晶片組，對比 Z790 在功能及規格上有所刪減，例如 Z790 可支援 PCIe 5.0 雙 x8 繪圖接口，B760 則不可分割只有單一 PCIe 5.0 x16。同時 B760 僅支援記憶體超頻，不支援 CPU Ratio 超頻，同時 DMI 4.0 Lanes 亦由 x8 降至 x4，CPU 與 PCH 晶片之間頻寬降至 7.96GB/s，是兩者的主要市場區間。

Intel 700 系列晶片組規格

全新 Intel B760 晶片組對比上代 Intel B660 晶片組，PCIe 4.0 Lanes 數目由 6 個增加至 10 個，PCIe 3.0 Lanes 數目則由 8 個減少至 4 個，其他規格則完全相同。至於相比 Z790 晶片組，B760 晶片組的 HSIO Lanes 數目由 38 個減至 24 個，PCIe 4.0 Lanes 和 PCIe 3.0 Lanes 數目各減一半，SATA 數目亦由 8 個減至 4 個，USB 3.2 數目亦有所減少，B760 透過減少週邊擴充規格來降低售價成本，以滿足中低階用家的需求。

支援最高 DDR5-7000+ OC

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，MSI MAG B760 TOMAHAWK WIFI 主機板為 B760 DDR5 版本，設有 4 組 DDR5 DIMM 擴充槽，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 48GB 容量，系統記憶體最大容量為 192GB。記憶體速度方面，主機板官方規格表示支援最高 DDR5-7000+ OC 速度。

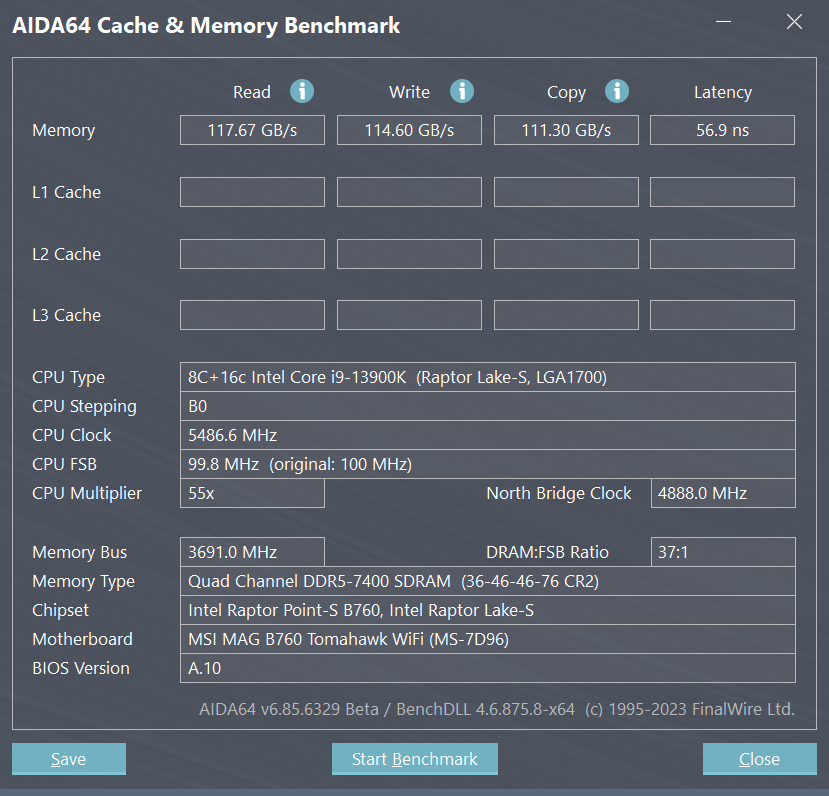

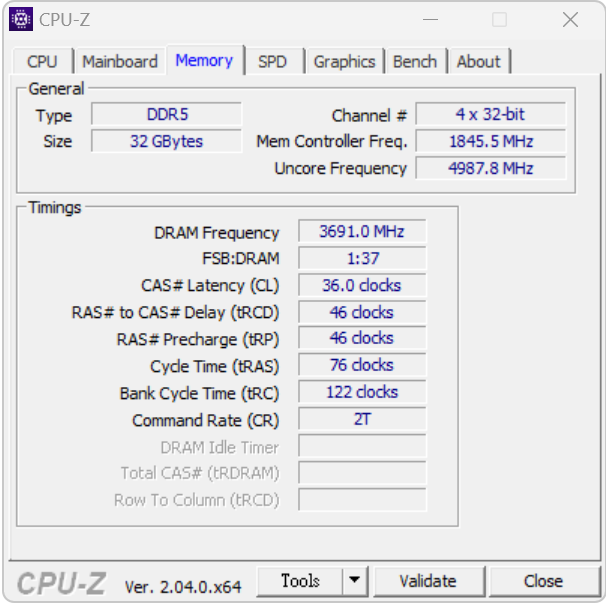

測試採用 i9-13900K CPU 搭配 TeamGroup T-FORCE DELTA RGB DDR5-7600 16GB x2 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR4-7400 CL36 Gear 2 並完成 AIDA64 記憶體讀寫速度測試。

12 + 1 + 2 個 75A DrMOS 供電模組

▲ 12 + 1 + 1 組 75A SPS 供電模組

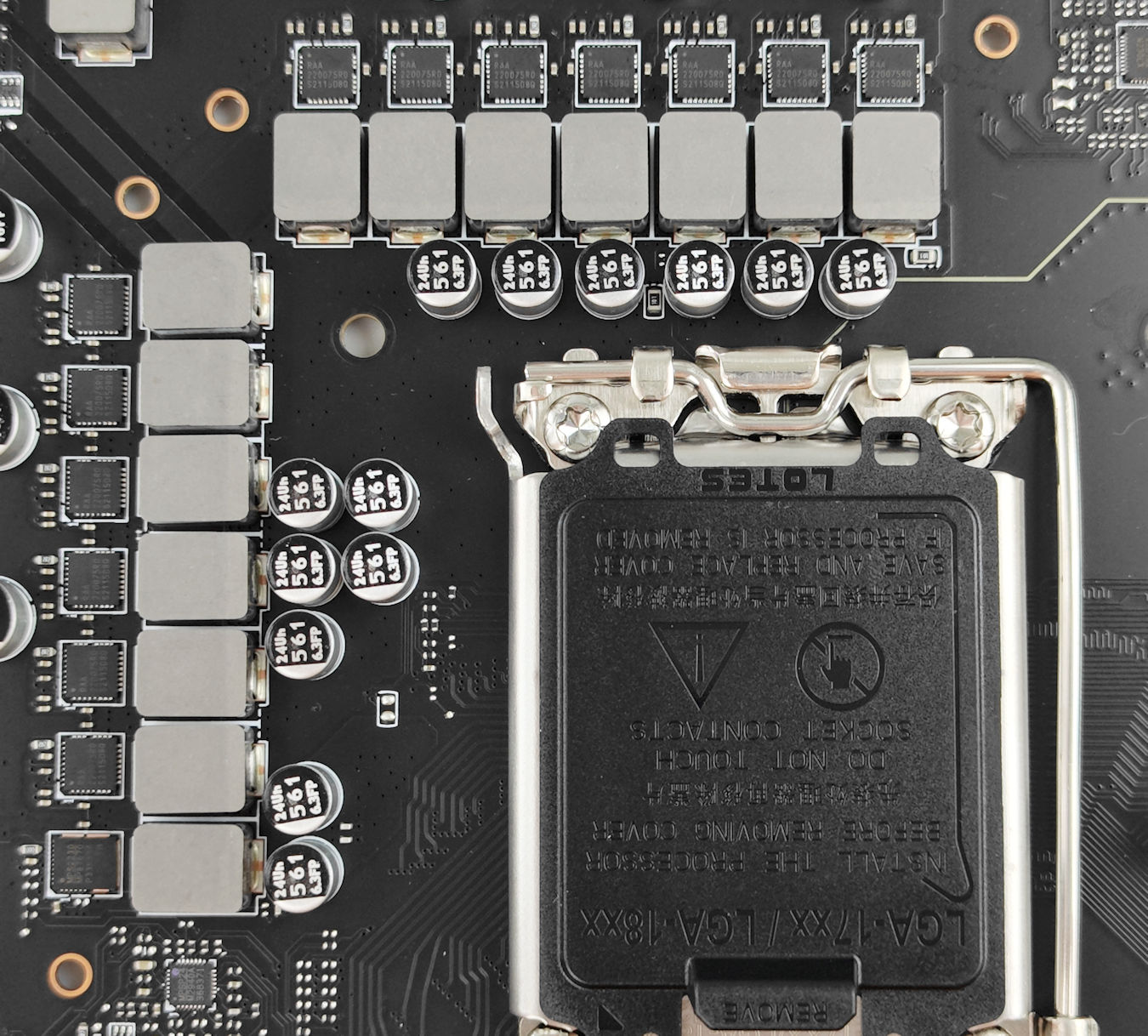

VRM 供電模組方面，MSI MAG B760 TOMAHAWK WIFI 主機板採用 14 相數位供電設計，其中 12 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

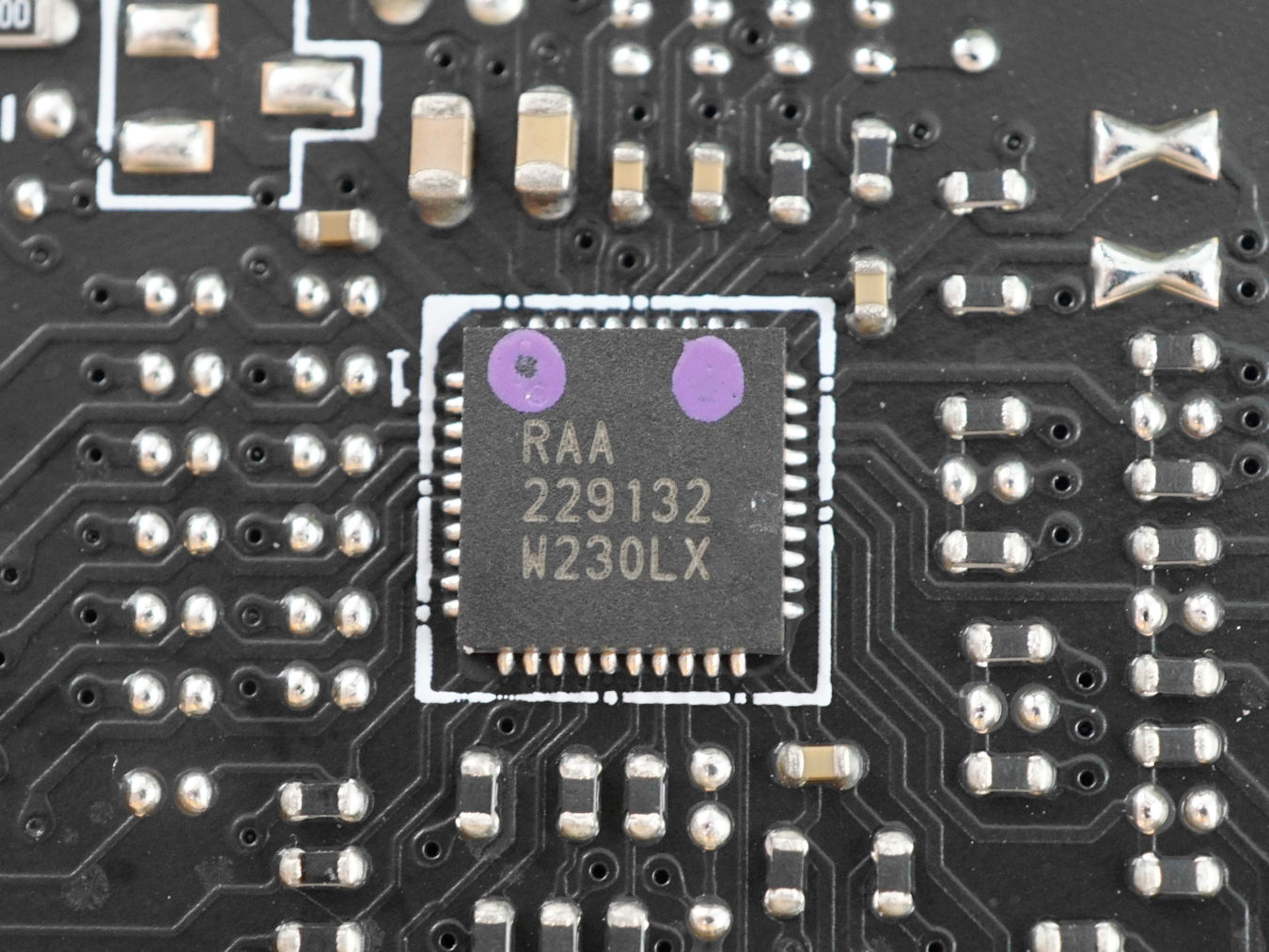

▲ RAA229132 PWM 控制器

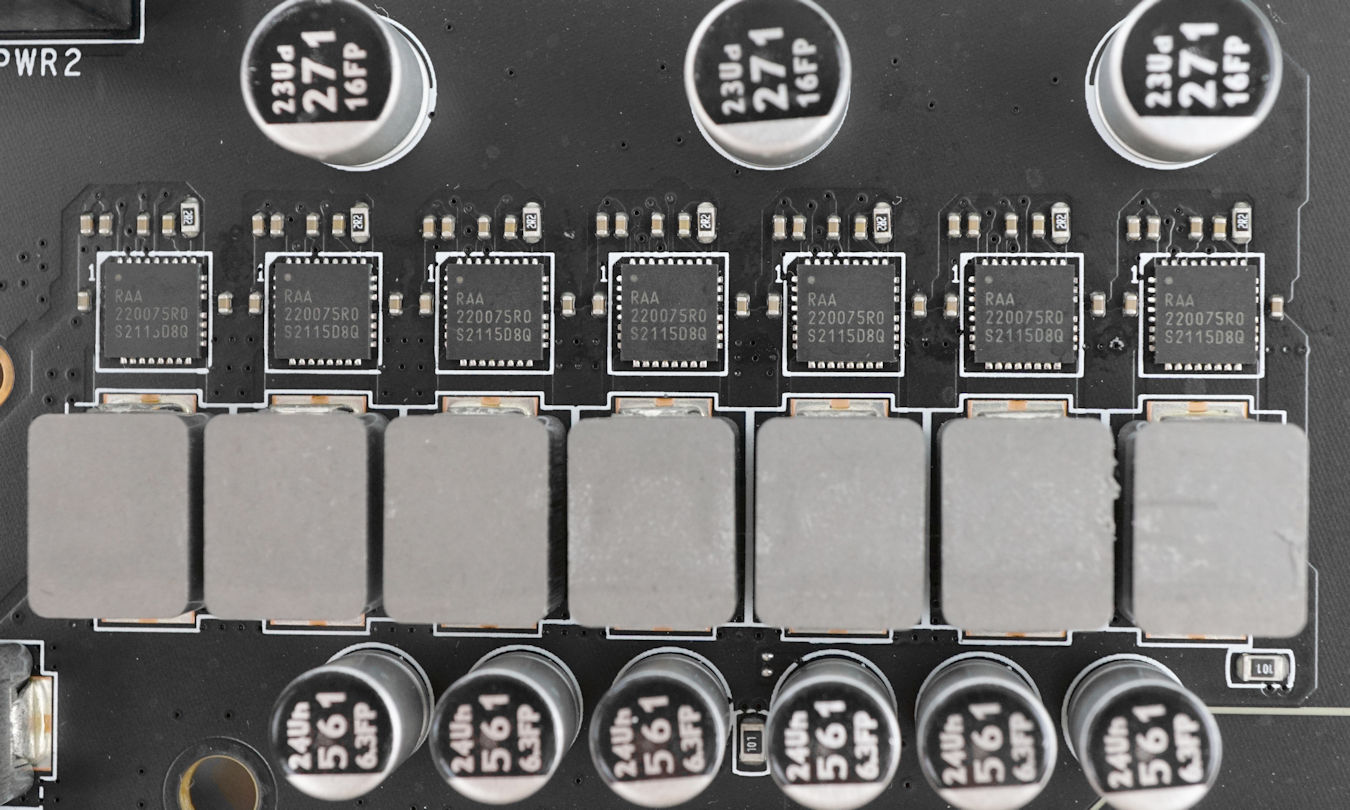

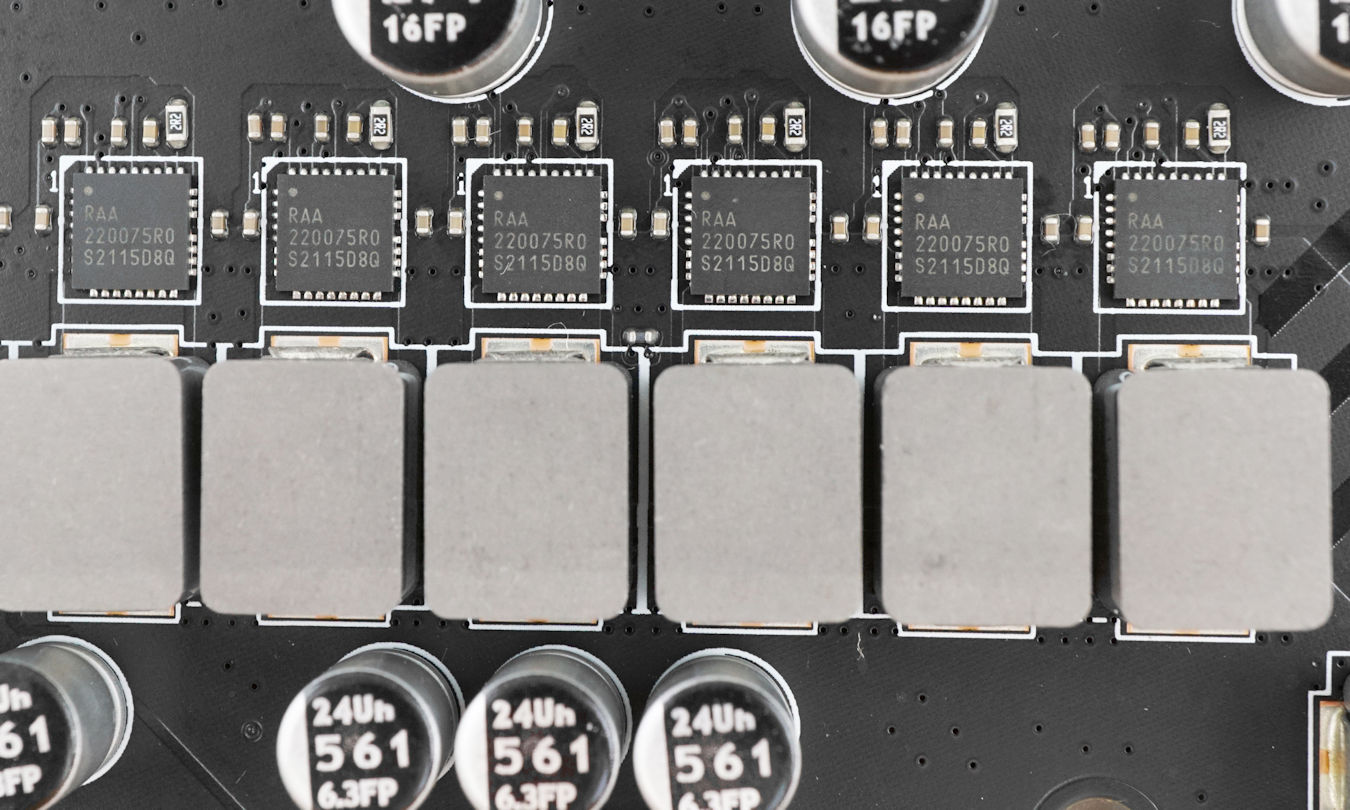

▲ RAA220075R0 75A SPS DrMOS 晶片

MSI MAG B760 TOMAHAWK WIFI 主機板採用 Renesas RAA229132 最高 9 相 PWM 控制器，支援雙通道輸出配置，並以 12 (6x2) + 1 相並聯模式配置運作，驅動 12 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 13 組 Renesas RAA220075R0 75A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，vCore 部分總輸出可達 900A 電流負載，足夠應付 13 代 Intel Core 全系列 CPU 的供電需求。

▲ M2940A PWM 控制器、MP87670 DrMos 晶片

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 MPS M2940A PWM 控制器，直出驅動 1 相 VCCAUX 供電，配搭 1 組 MPS MP87670 DrMOS 晶片。

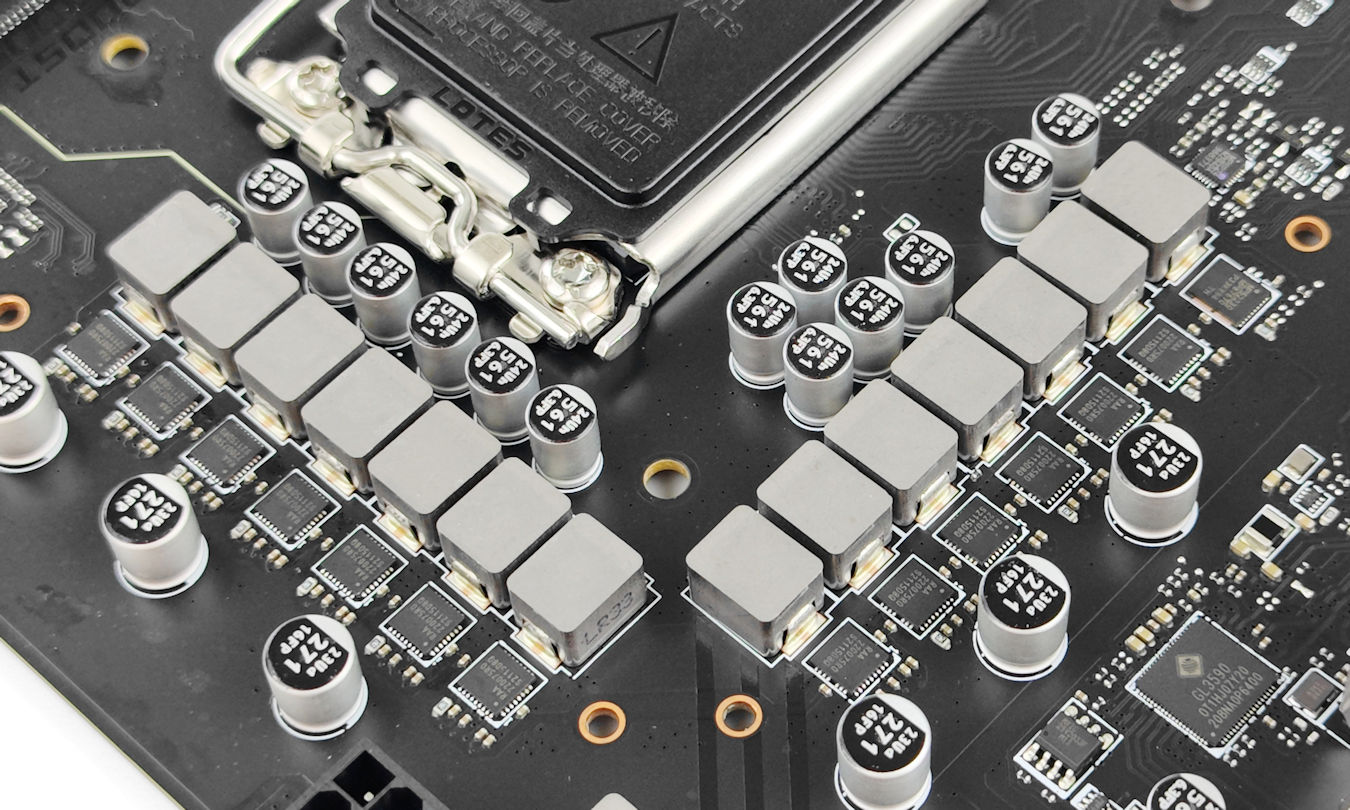

▲ 採用金屬合金功率電感、低電阻固態電容

採用金屬合金功率電感搭配低電阻固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

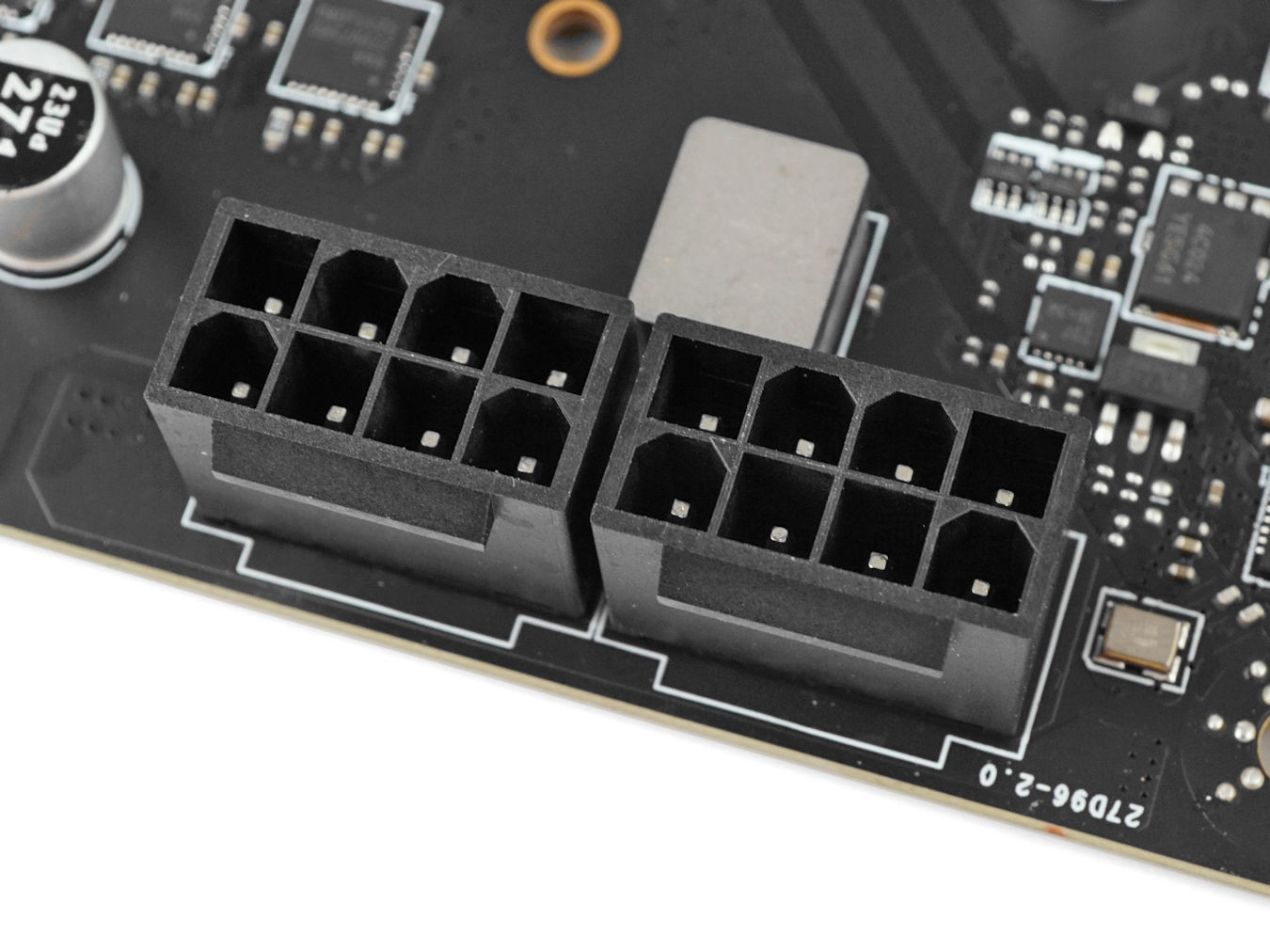

▲ ATX 8+8-pin CPU 供電插槽

MSI MAG B760 TOMAHAWK WIFI 主機板採用 2 組 ATX 8-pin 供電插槽，可滿足 Intel 第 13 代 CPU 電源功耗需求。

大型鋁擠鰭片散熱器

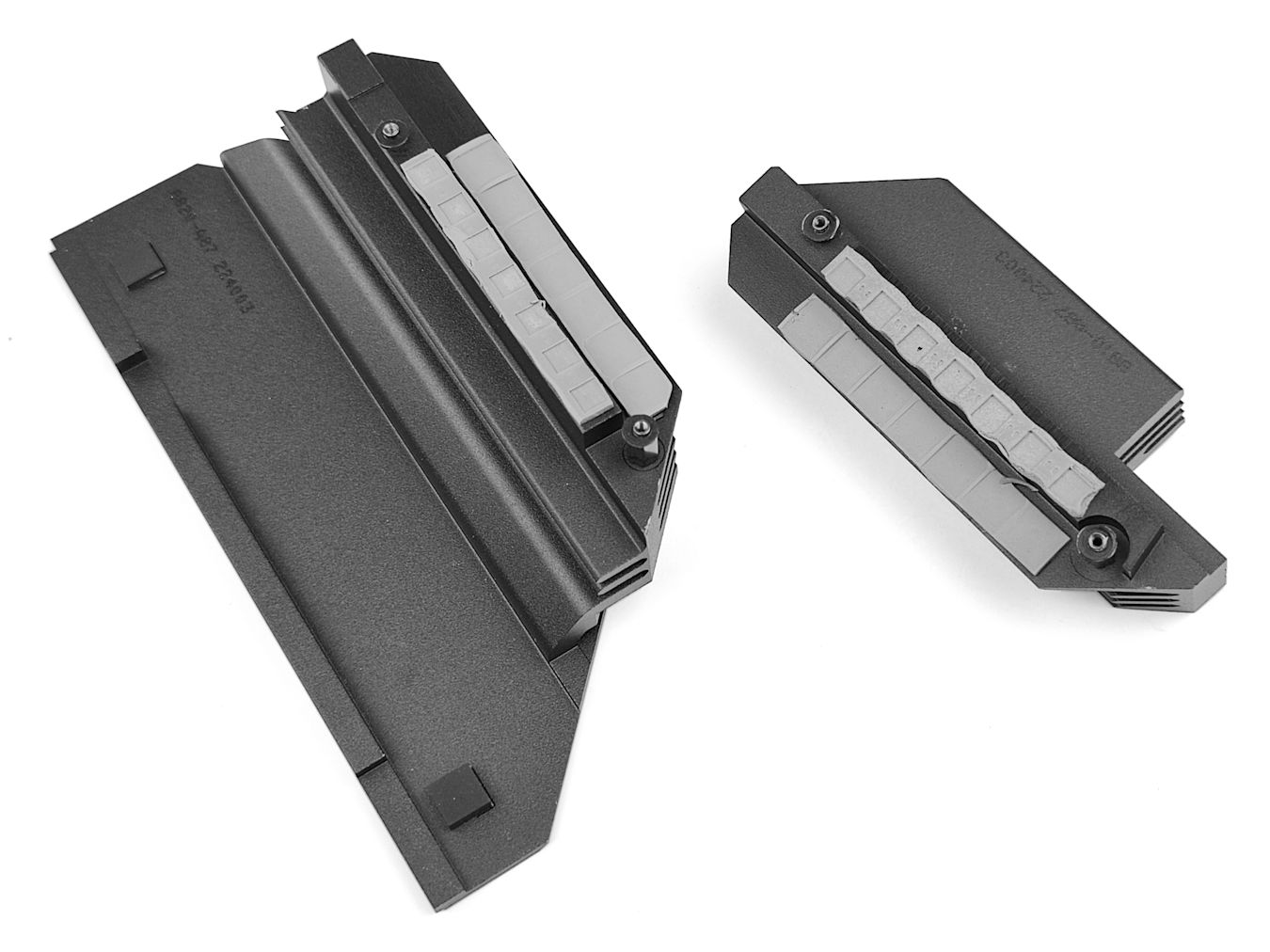

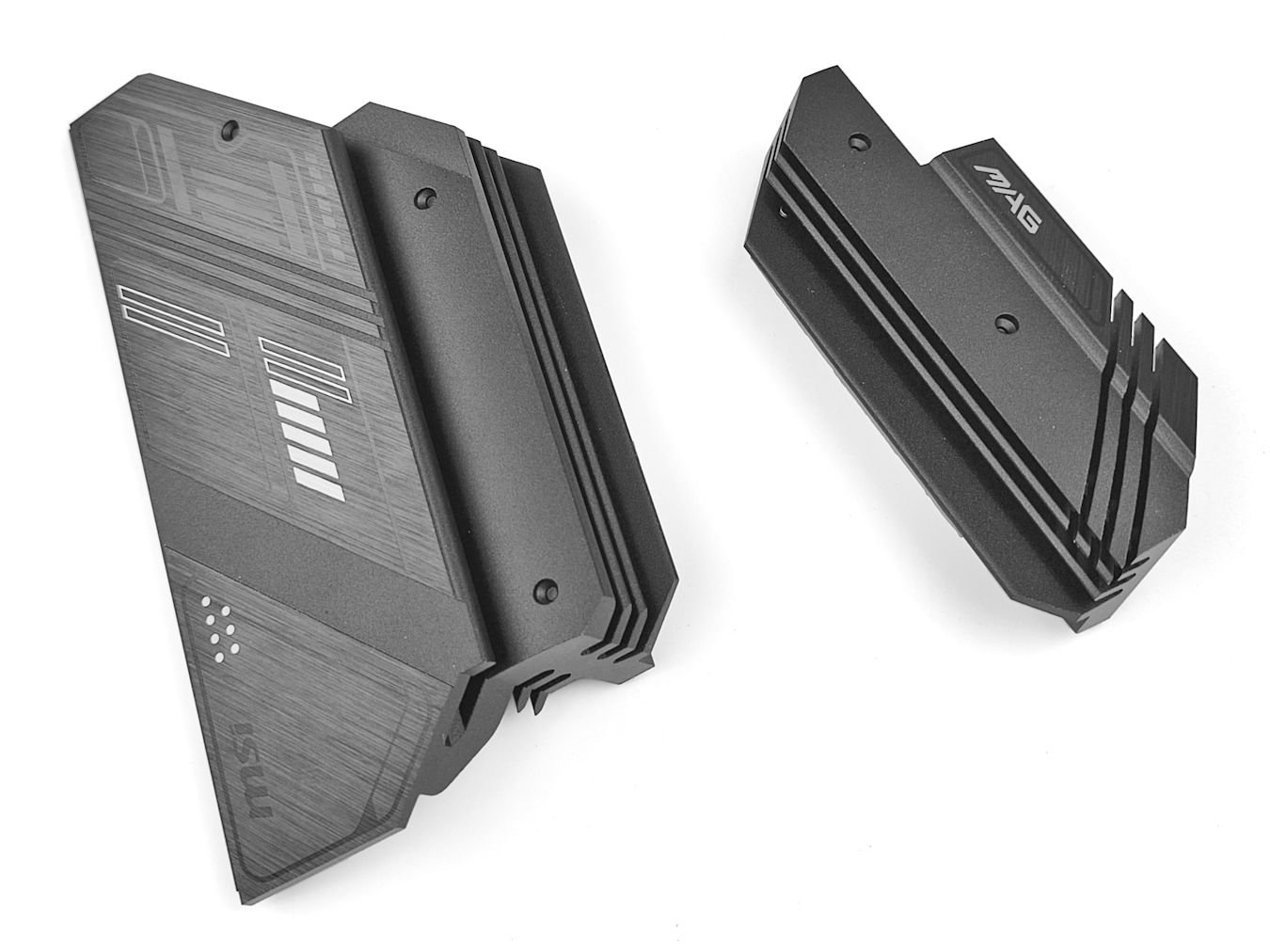

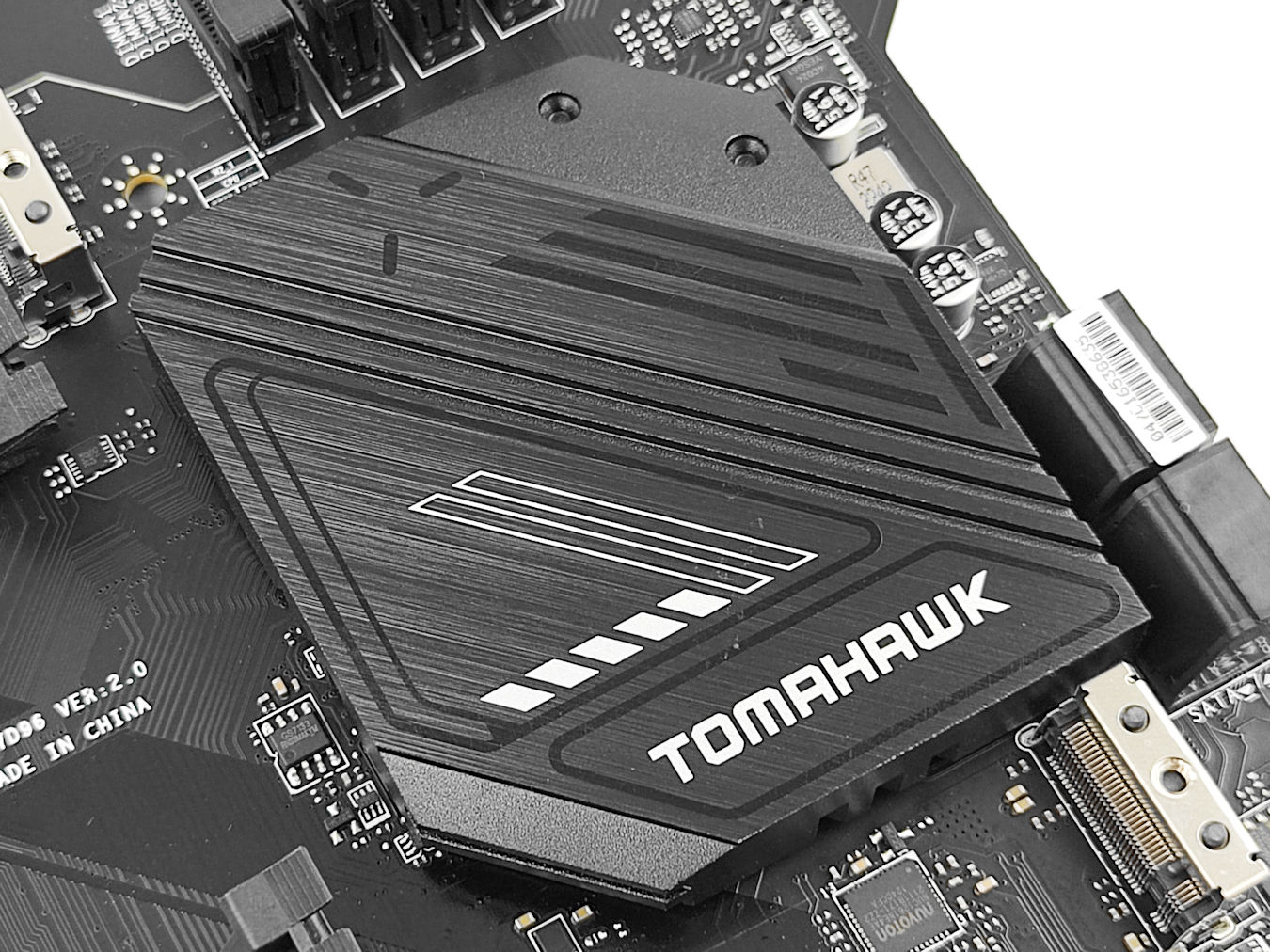

▲ 大型鋁擠鰭片散熱器

MSI MAG B760 TOMAHAWK WIFI 主機板採用 2 組大型鋁擠散熱器，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，以增加更多散熱面積來提升散熱效果，更搭載了高性能 7 W/mk 導熱貼以加強傳熱性能，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

SMT PCIe 5.0 插槽、PCIe Steel Armor 插槽

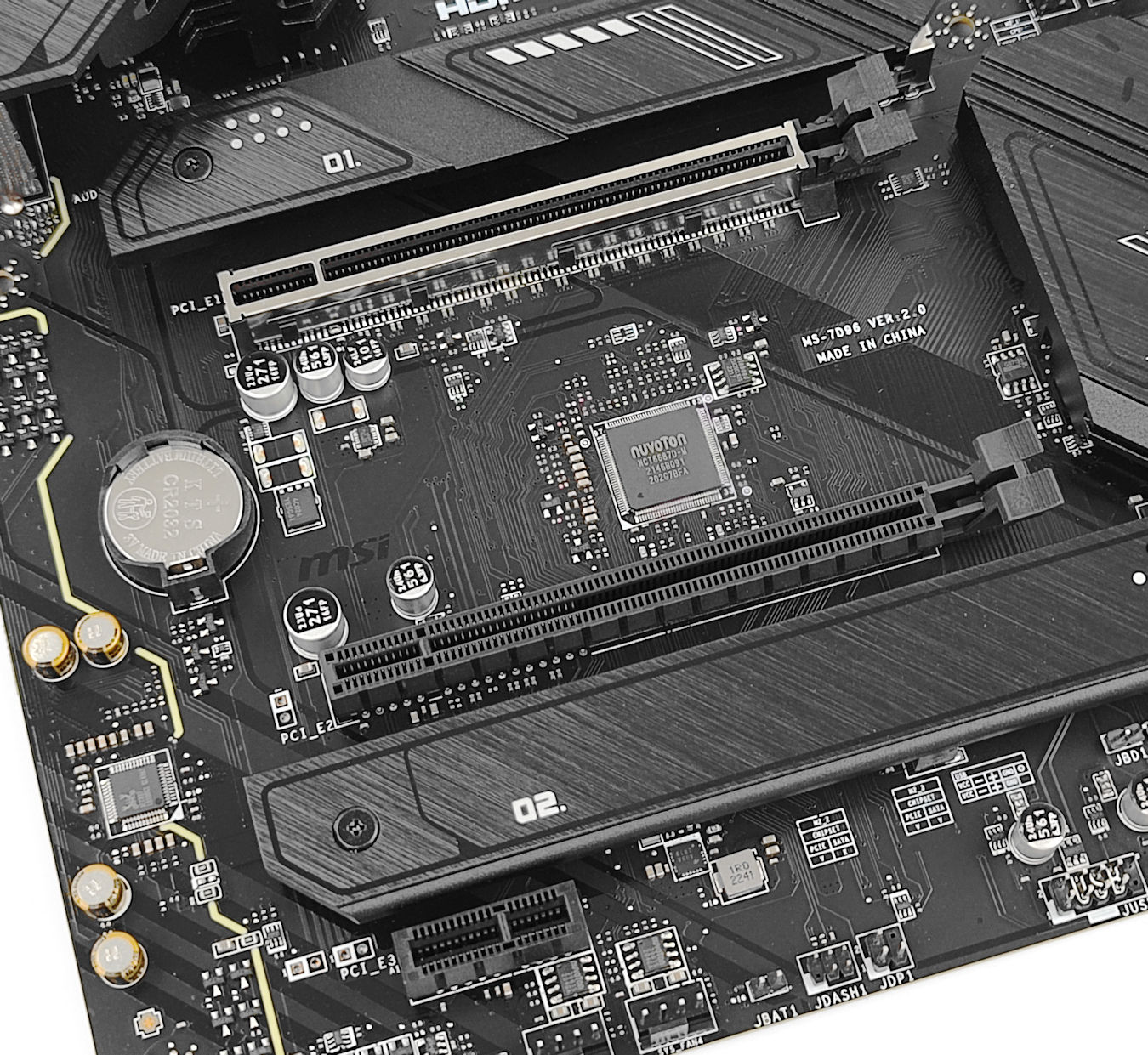

▲  2 組 PCIe x16 插槽

MSI MAG B760 TOMAHAWK WIFI 主機板提供了 2 組 PCIe x16 插槽，分別支援最高 PCIe 5.0 x16 和 PCIe 3.0 x4，上方的 PCI_E1 插槽由 CPU LANES 提供，下方的 PCI_E2 插槽由 B760 晶片組提供，另外透過 B760 晶片組提供 1 組 PCIe 4.0 x1 插槽，方便用家連接不同的 PCIe 擴充卡。

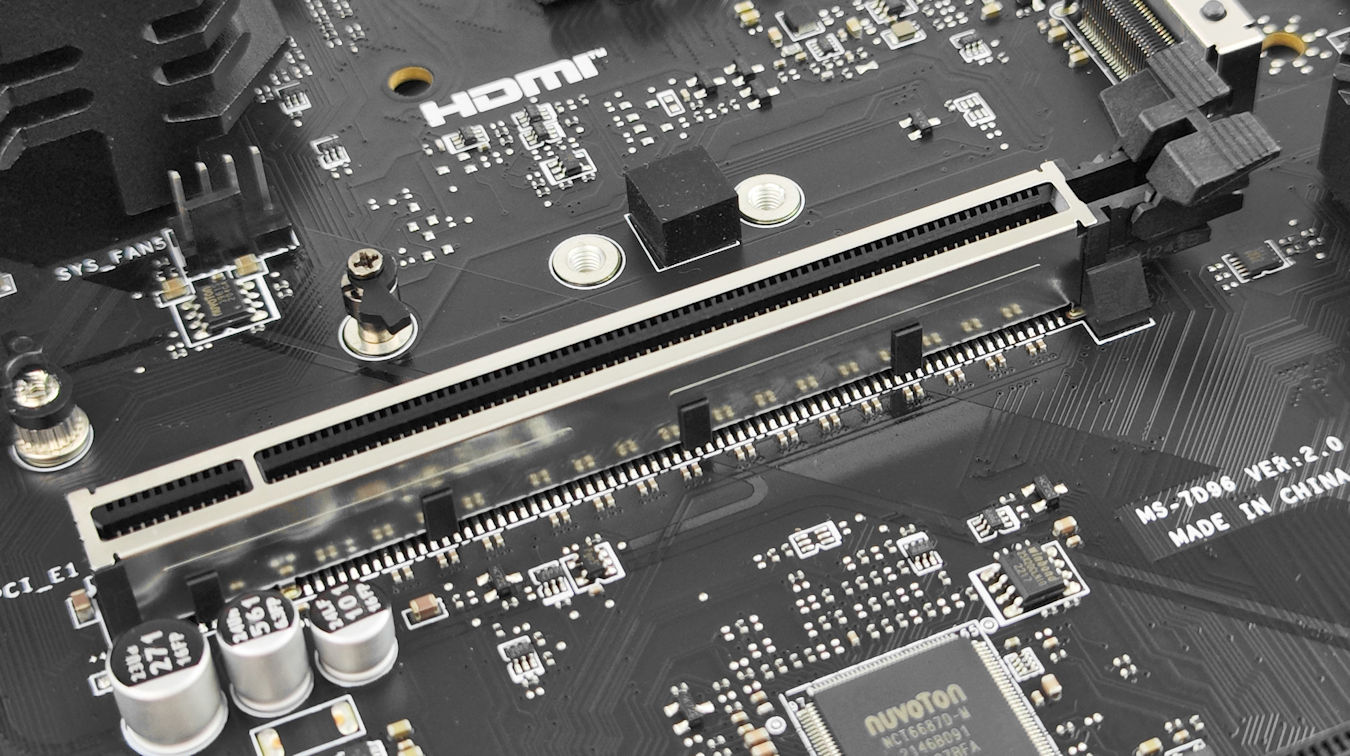

▲ PCIe 5.0 x16 插槽

PCI_E1 插槽採用 PCIe Steel Armor 金屬外殼加固插槽，可增強插槽的承托力。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，更改用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

PCIe 插槽配置

3 組 M.2 SSD、4 組 SATA 3 介面

▲ 3 組 M.2 SSD 介面配置

MSI MAG B760 TOMAHAWK WIFI 主機板提供 3 組 M.2 SSD 介面配置，CPU 插槽下方的 M2_1 插槽支援最高 PCle 4.0 x4，並由 CPU LANES 提供，PCI_E2 插槽下方左邊的 M2_2 插槽和右邊的 M2_3 插槽皆支援最高 PCIe 4.0 x4，並由 B760 晶片組提供。

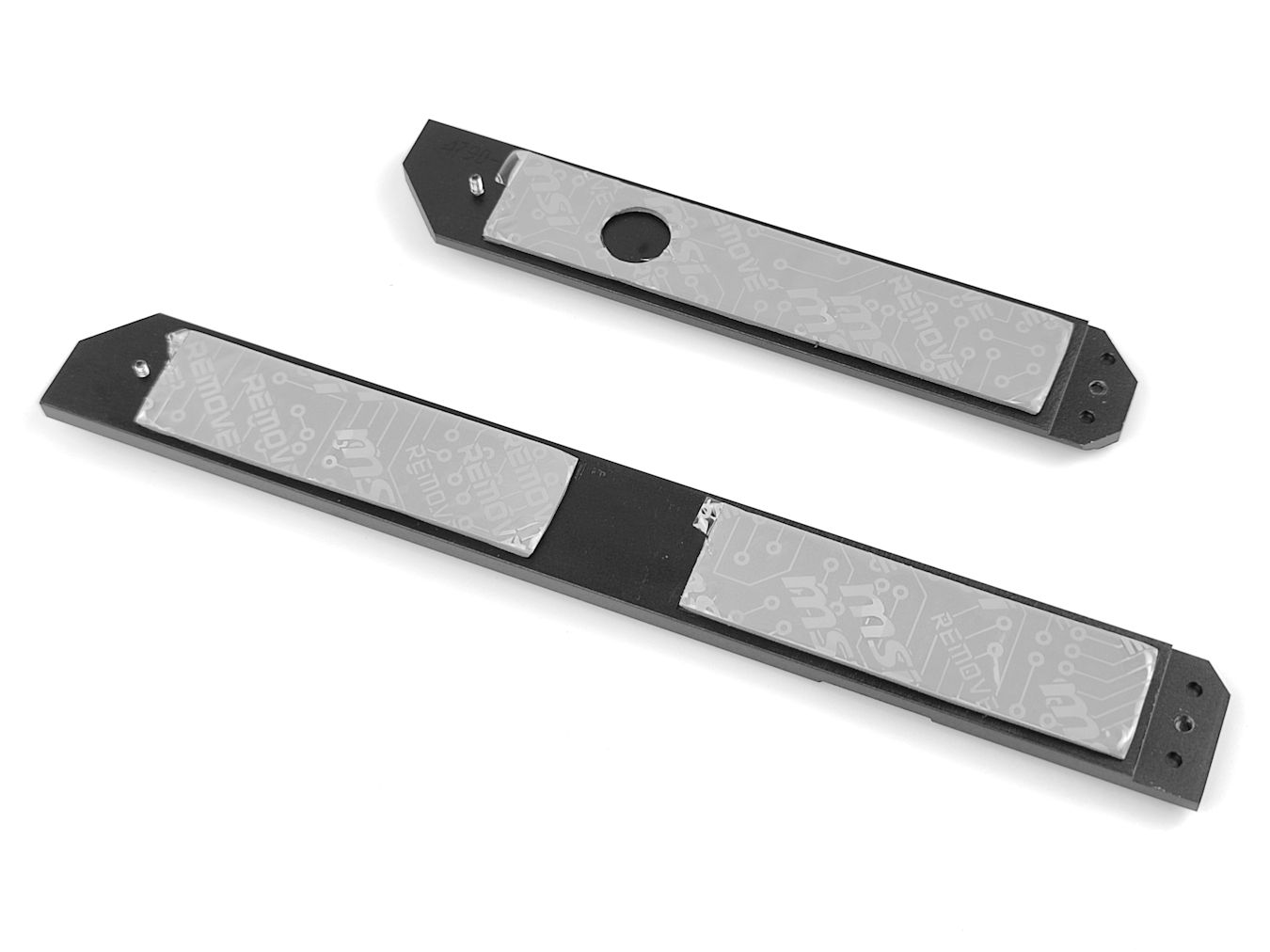

▲ 具備 M.2 SSD 金屬散熱器

為滿足高速 M.2 SSD 產品的散熱需求，所有插槽皆具備單面導熱貼的金屬散熱器設計，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

▲ EZ M.2 Clip 設計

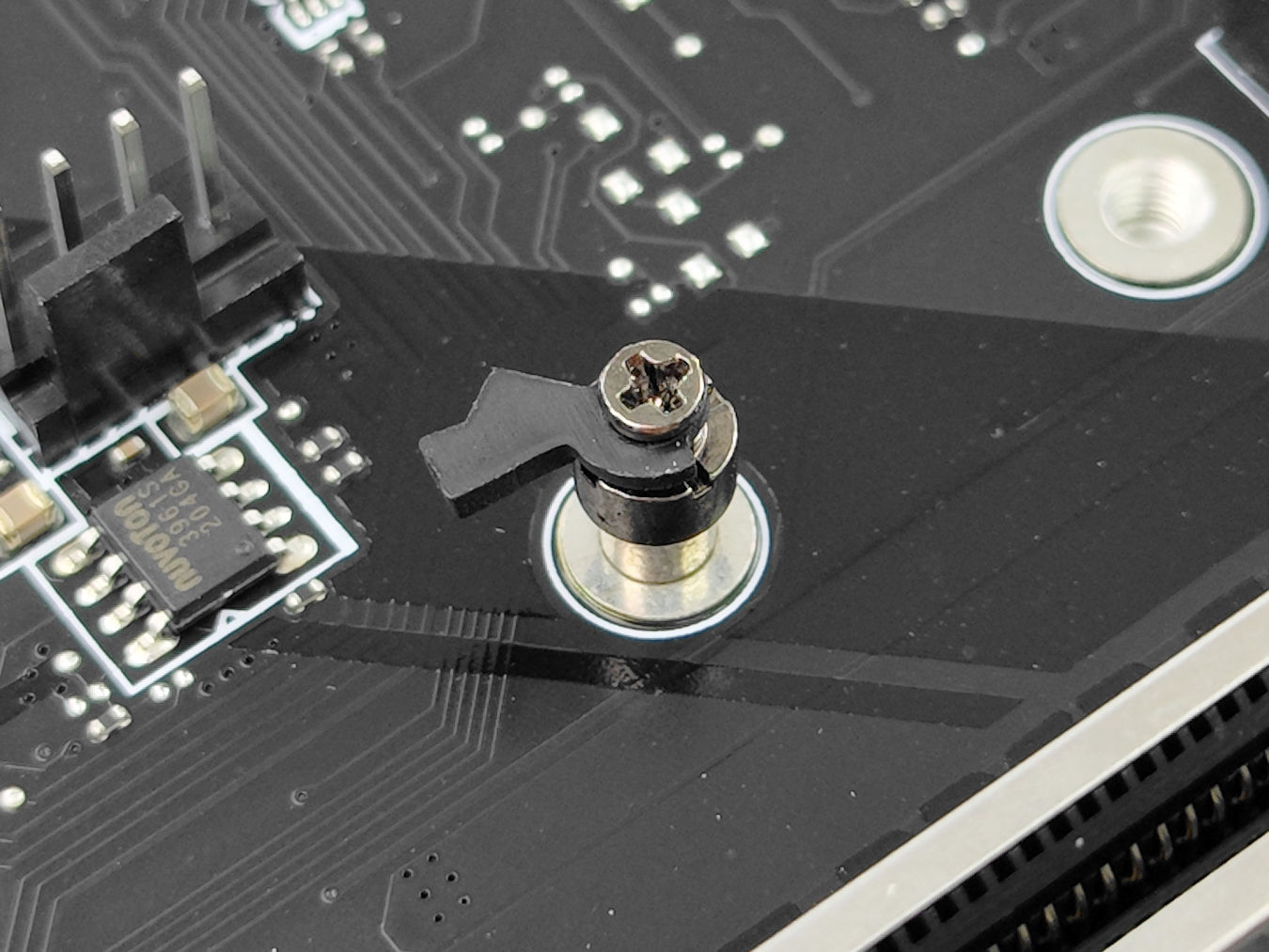

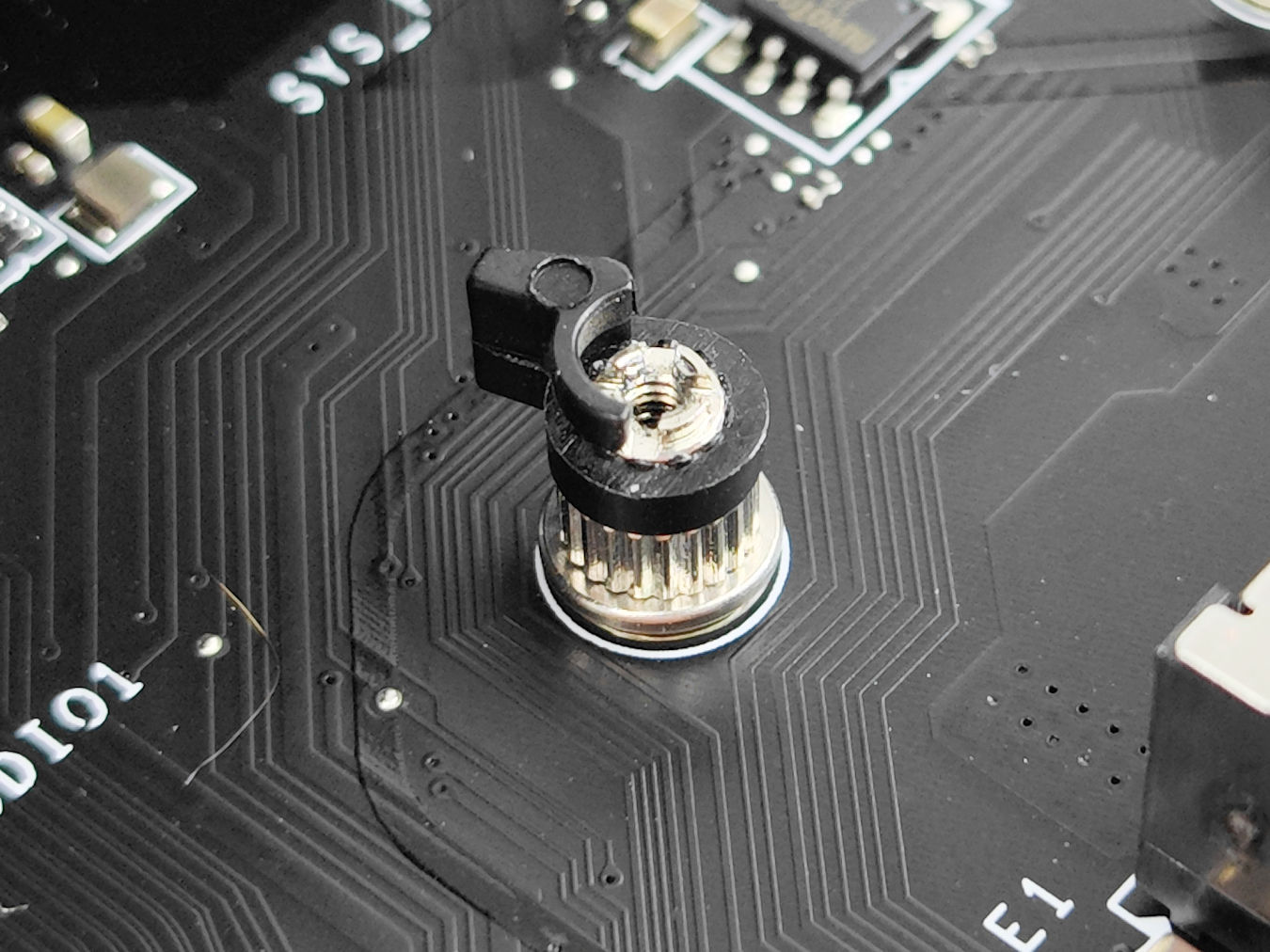

MSI MAG B760 TOMAHAWK WIFI M.2 插槽中配備 EZ M.2 Clip 設計，可讓用家無須扭上安裝螺絲便能把 M.2 SSD 安裝固定。

M.2 SSD 插槽配置

▲ 支援 4 組 SATA 接口

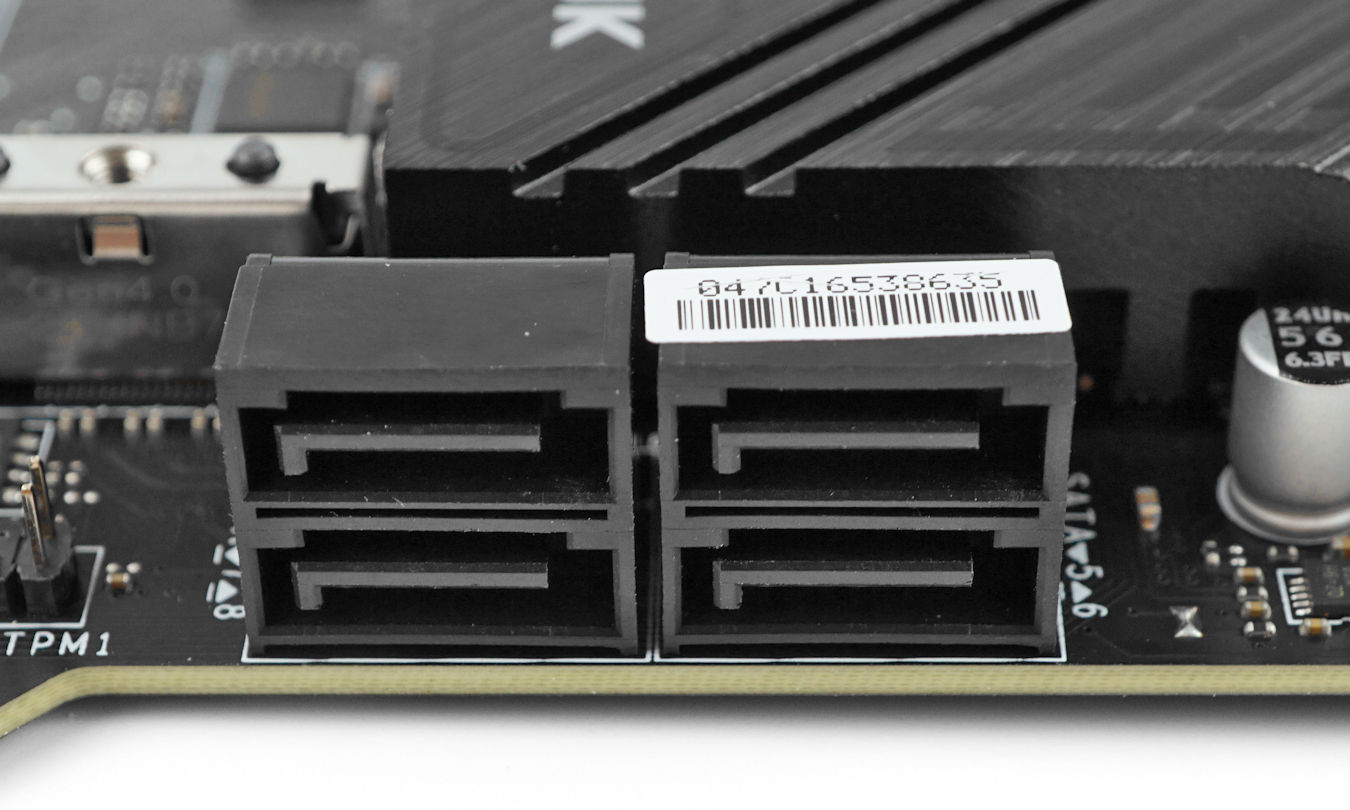

此外，主機板提供了 4 個 SATA 6Gbps 接口，由 B760 系統晶片提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

9 組 USB 接口、HDMI 2.1、DisplayPort 1.4

MSI MAG B760 TOMAHAWK WIFI 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

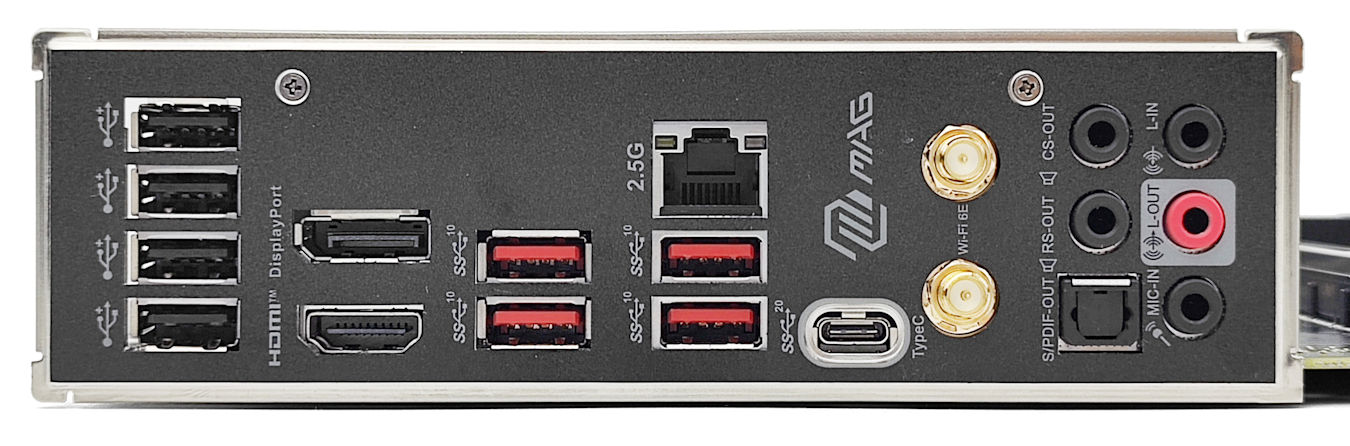

主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口，前者支援最高 4096x2160@60 Hz 解析度，後者支援最高 7680x4320@60Hz 解析度。另外提供 4 組 USB 2.0 Type-A 接口、 4 組 USB 3.2 Gen 10 5Gbps Type-A 接口，以及 1 組 USB 3.2 Gen 2x2 20 Gbps Type-C 接口，，整體 USB 數目十分充足。

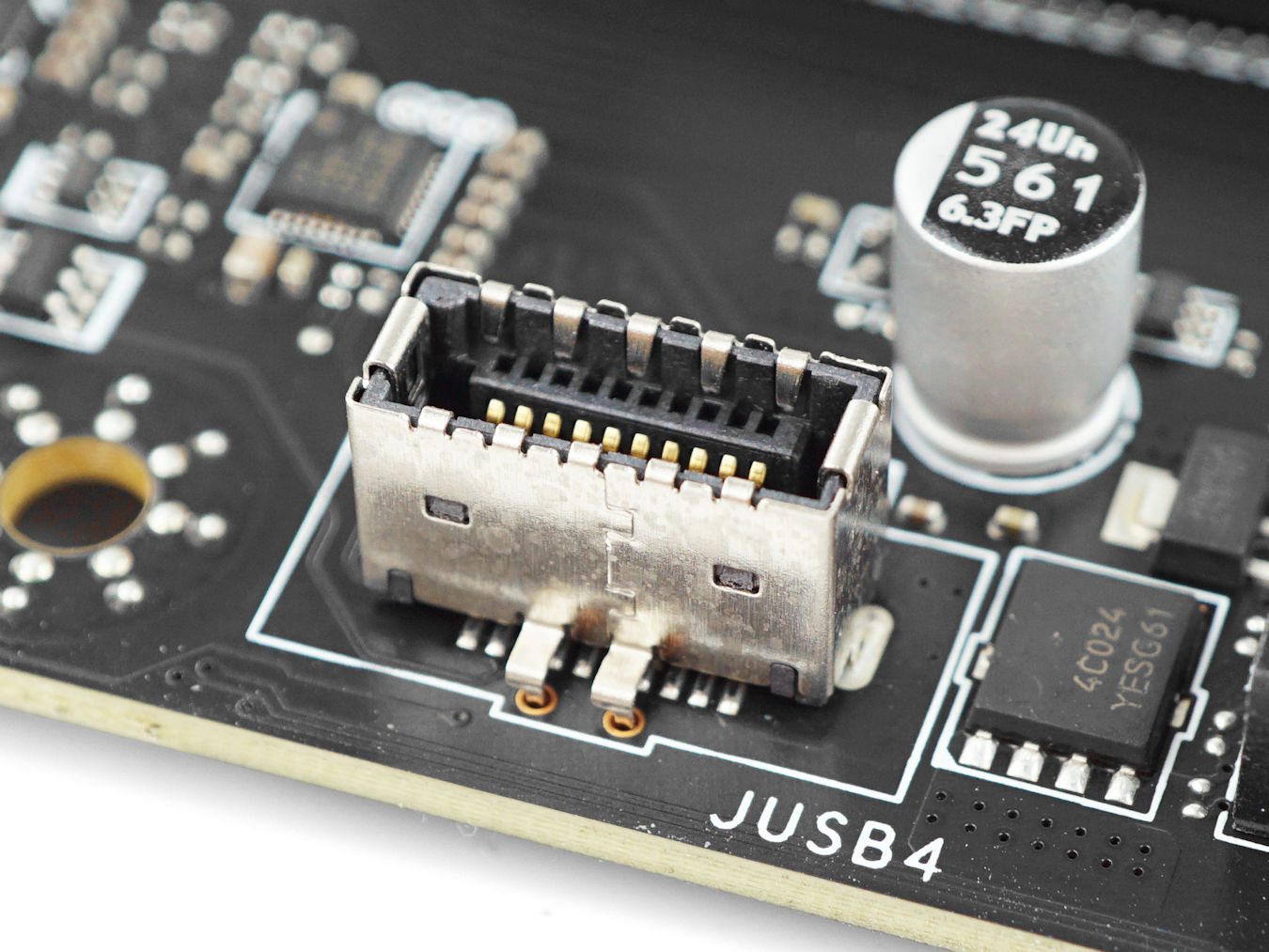

▲ 支援前置 USB-C Type-E 10Gbps 接口

主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB-C Type-E 接口。

Realtek 2.5G 網絡模組

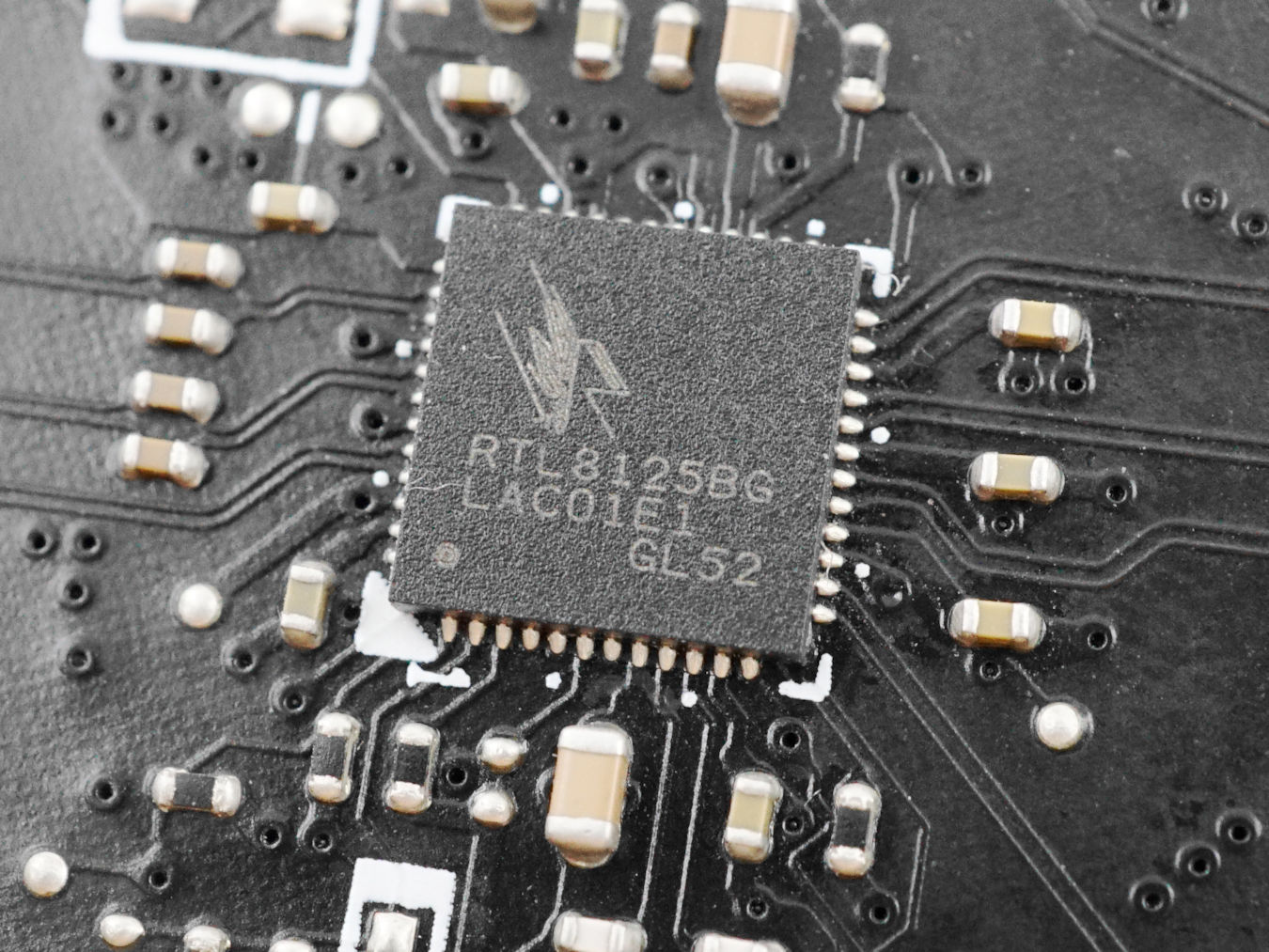

▲ Realtek RTL8125BG 2.5G 網絡晶片

MSI MAG B760 TOMAHAWK WIFI 採用 Realtek RTL8125BG 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度。

Intel Wi-Fi 6E 無線網絡模組

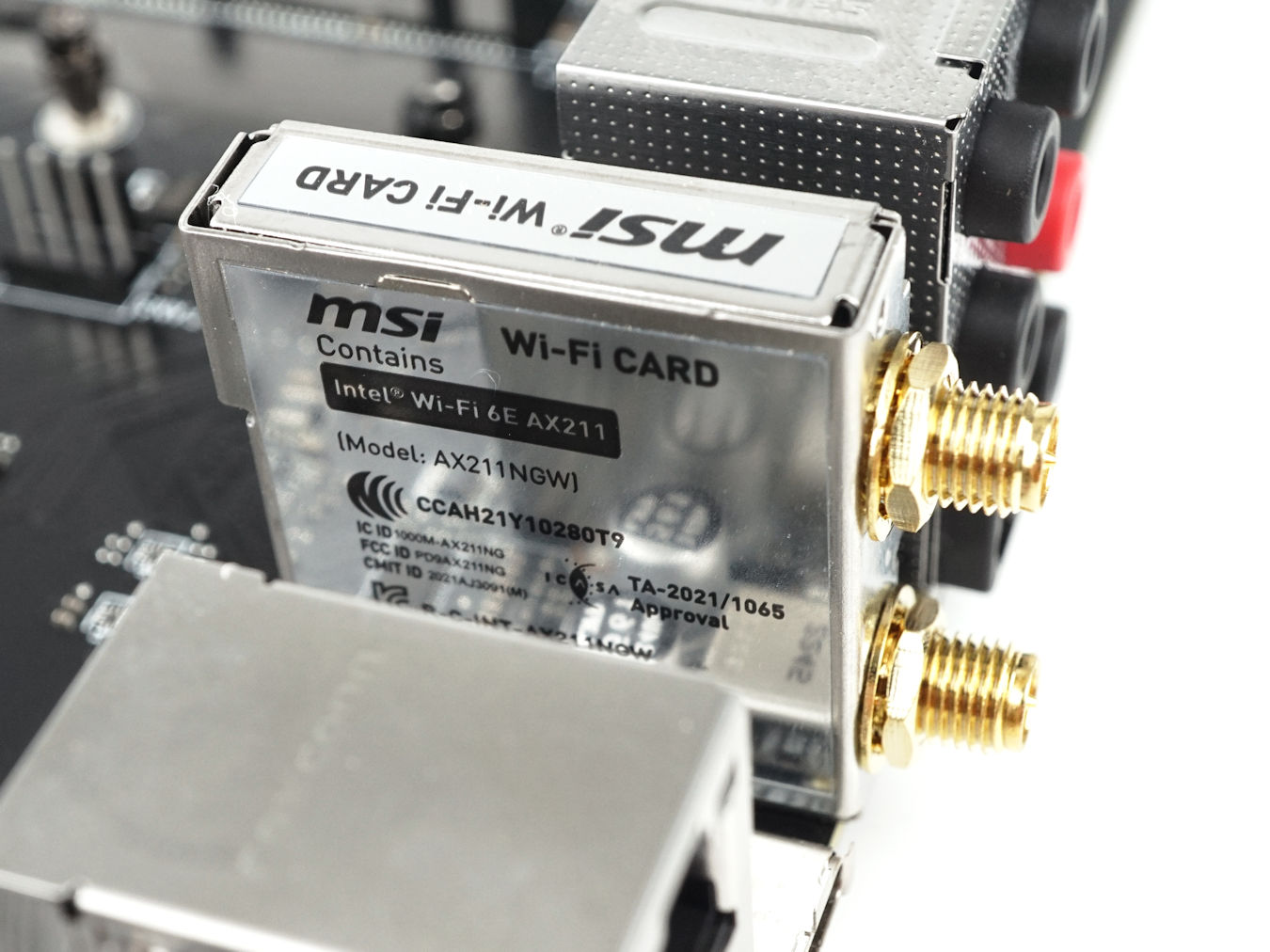

▲ Intel AX211 Wi-Fi Card

MSI MAG B760 TOMAHAWK WIFI 主機板採用 Intel Wi-Fi 6E AX211 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

AUDIO BOOST 5、Realtek ALC897 音效晶片

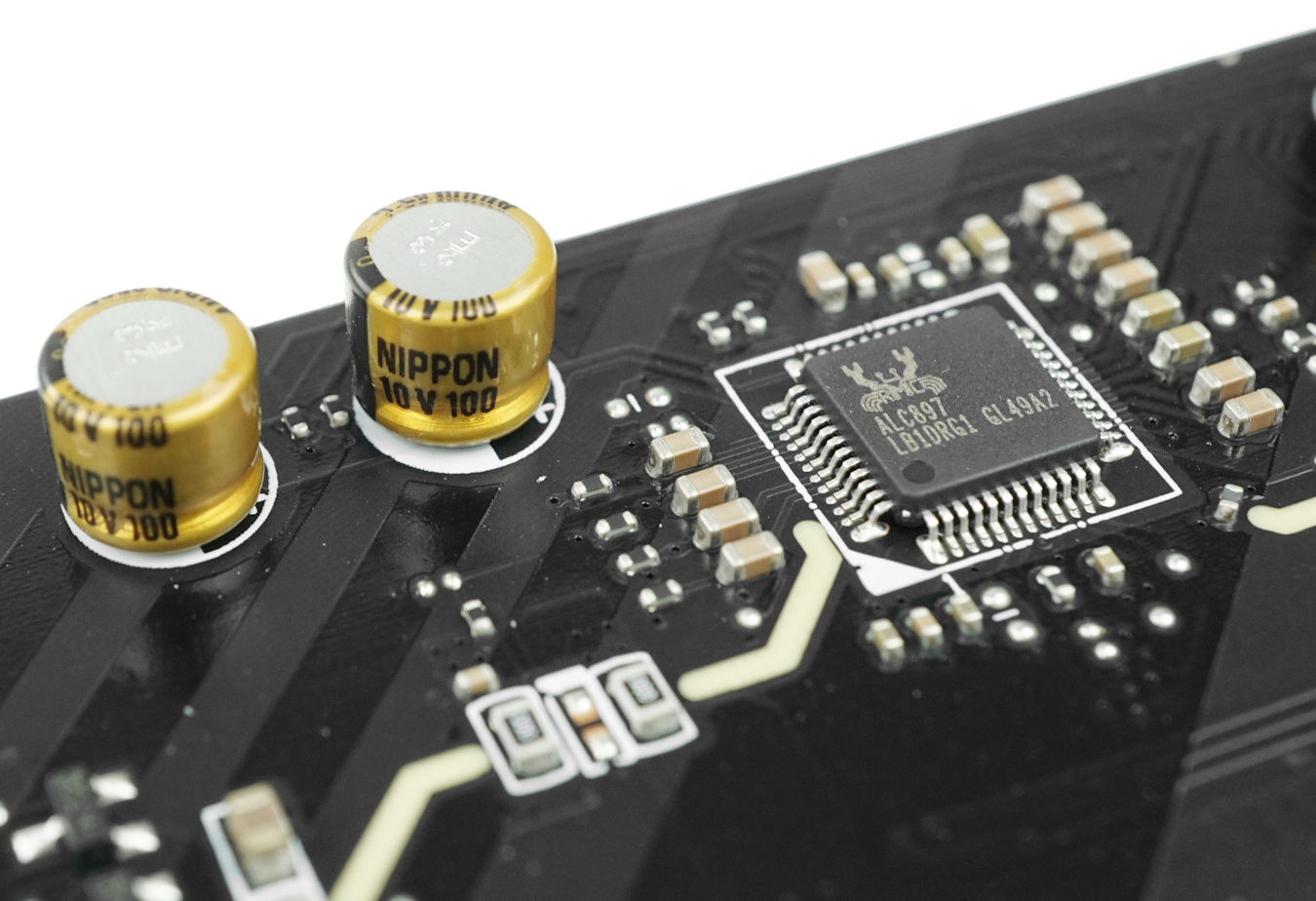

▲ Realtek ALC897 音效晶片

音效方面，MSI MAG B760 TOMAHAWK WIFI 主機板具備 AUDIO BOOST 5 音效模組，採用 Realtek ALC897 音效晶片，支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出，具備左右聲道的線路隔離設計，並搭配高品質音效電容，是現時低中階主機板常見的音效晶片配置。

Mystic Light RGB 燈效支援

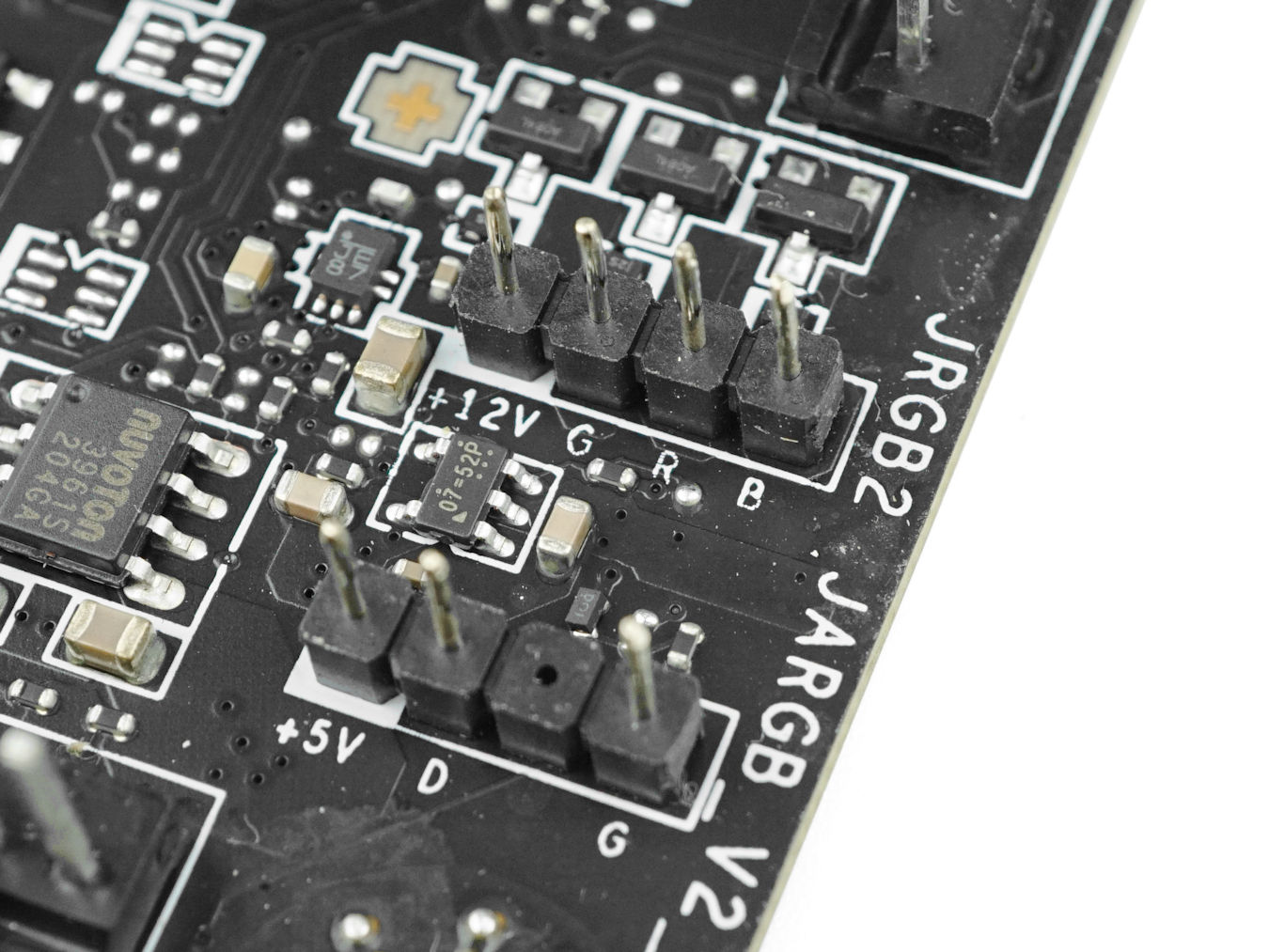

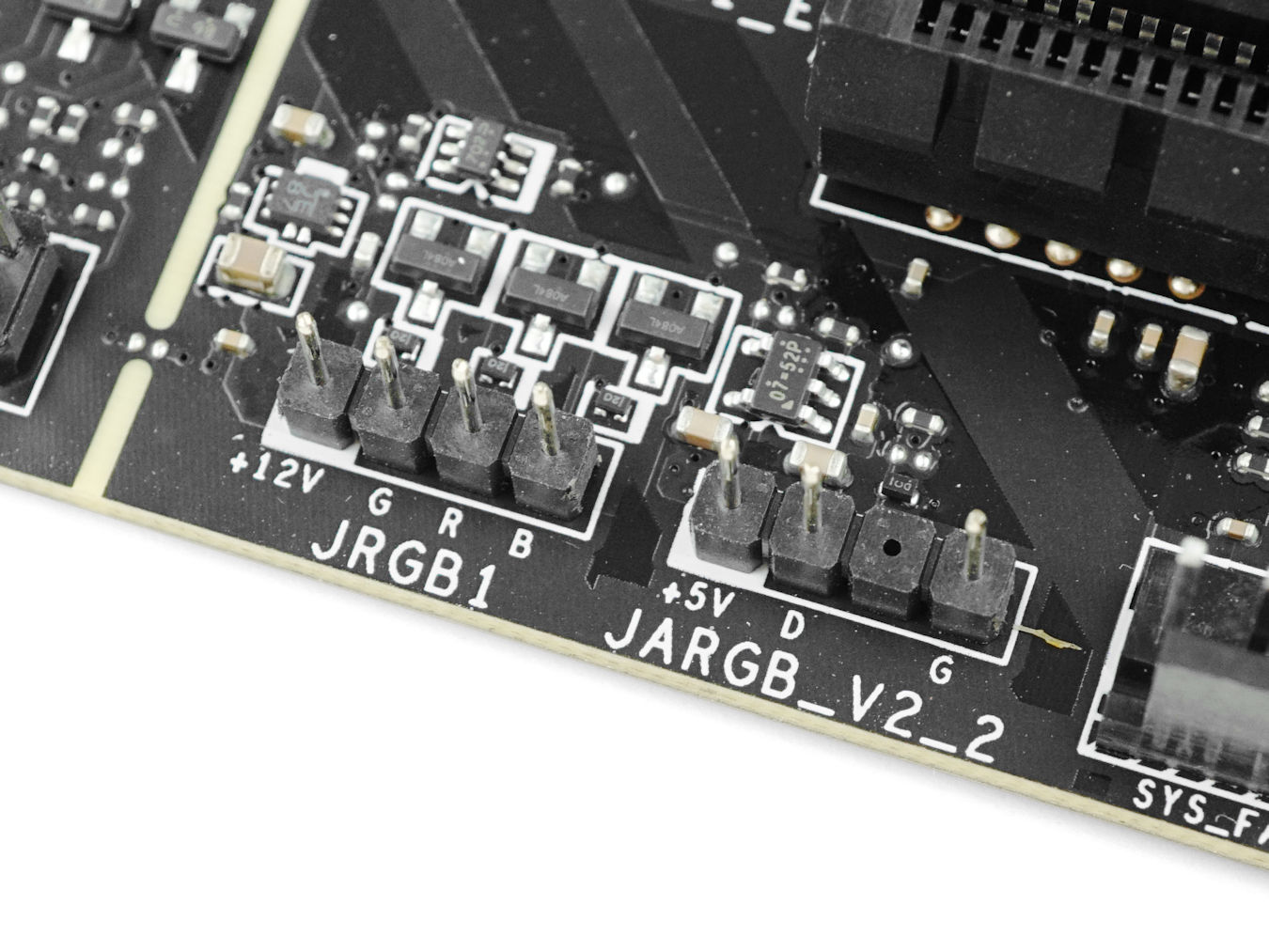

為滿足 RGB 燈光需求，MSI MAG B760 TOMAHAWK WIFI 主機板提供了 2 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 2 組 3-pin 可編程 RGB 接口，支援標準 WS2812B ARGB LED 燈條，輸出為 5V 3A 15W，讓用家為系統佈置更豐富的 RGB 燈效。

MSI MAG B760 TOMAHAWK WIFI 主機板

售價︰HK$1,949

查詢︰Hornington (3626-9898) / Felton (2273-8300)

平平評語：

MSI 全新推出 MAG B760 TOMAHAWK WIFI 主機板，相比上代，升級至 12 + 1 + 1 個 75A SPS 供電模組，搭配 2 組大型鋁擠 VRM 散熱器，可提供更穩定的供電輸出，足夠應付 Intel Core 13 代處理器平台使用，今次 B760 主機板主要是完善 M.2 SSD 介面，提供的 3 組 M.2 SSD 介面皆支援滿速的 PCIe 4.0 x4，解決上代 B660 主機板晶片組提供半速 M.2 SSD 介面的問題。另外，B760 TOMAHAWK WIFI 的 DDR5 記憶體超頻潛力也進一步提升了。
