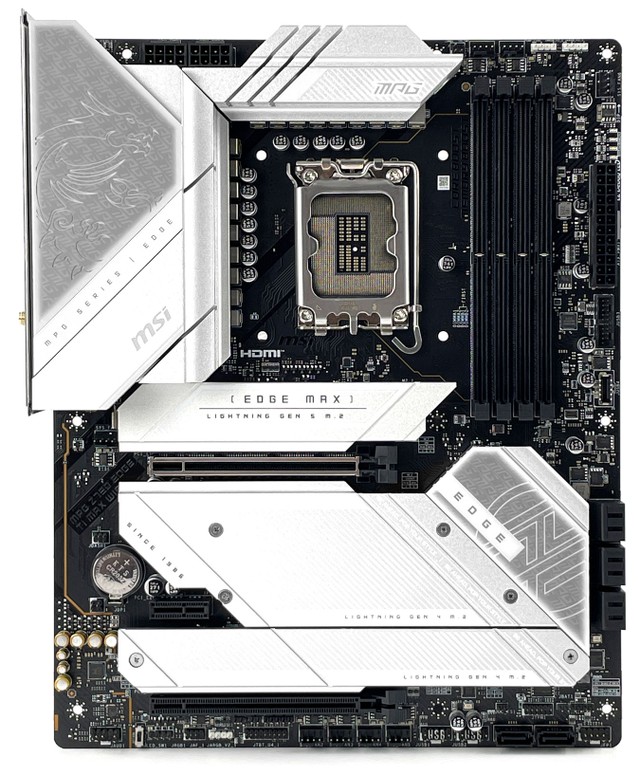

MSI Z790 EDGE TI MAX WIFI 主機板

為迎接 Intel 14 代 Core 上市，MSI 也推出半代更的新 Z790 MAX 系列，這次開箱的 Z790 EDGE TI MAX WIFI 型號，基本上就是將舊由效能級 CARBON 下放的配置，無論是供電、接口數目都有明顯提升，同時更升級最新 Wi-Fi 7 無線模組，吸引力大大提升。

由這一代開始，MSI 將會把所有銀色散熱器的主機板，在型號上加入 Ti 字樣，讓玩家們可以更清楚分辨，喜歡組白色系統的玩家就不會搞錯。今代為了提升供電散熱效果，VRM 散熱器不僅加粗加厚了，同時亦將 2 個 VRM 模組透過導熱管連接，將熱力進一步平均化，提升供電穩定性。

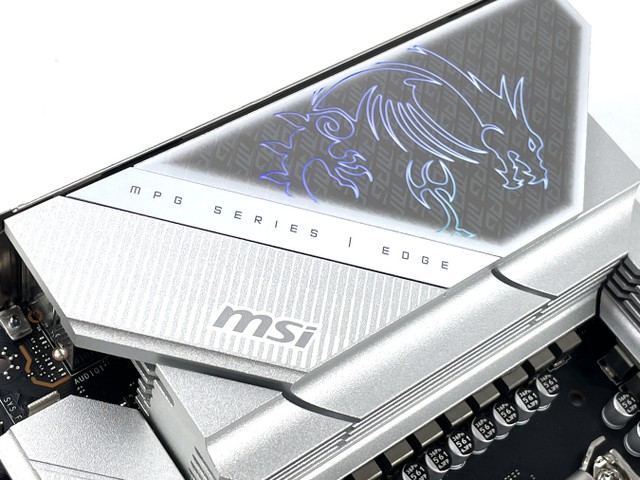

銀白色金屬散熱器採用金屬噴沙處理，加入不同深淺的灰色作對比，I/O Cover 上方設有加入了 MSI 龍紋標誌，通電時會發出華麗的 ARGB 燈效，支援自家 Mystic Light 軟件控制。

大面積的白色 M.2 SSD 及 PCH 散熱器，基本上覆蓋了整個主板下方，就算主機板採用黑色 PCB，但實際上整片主機板都是以銀白色為主，十分搶眼。

支援第 14 代 Core 處理器

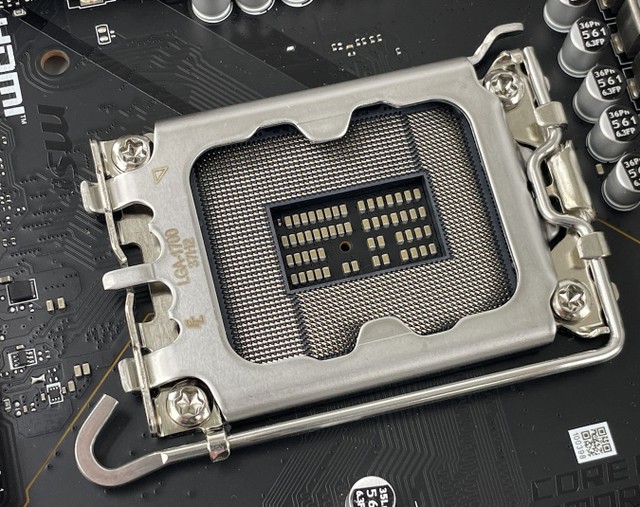

▲  LGA 1700 Socket

Intel Z790 主機板沿用上代 LGA 1700 處理器介面，支援第 14 代 Core 處理器，同時兼容第 13 及 12 代 Core 處理器，雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 14 代桌上型 Intel Core 處理器規格

全新第 14 代 Core 系列 Raptor Lake-S Refresh 處理器實為 13 代的半代更新，沿用 Intel 7 制程並繼續採用大小核混合架構，除 Core i7 SKU 多了 4 個小核心（E-Core）外，大部分 SKU 僅有時脈上的提升，微架構則與 13 代 Raptor Lake 完全相同，核心數量最高為 24 核心、32 線程設計，最高 PL2 功耗為 253W；同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-5600 及 DDR4-3200 記憶體速度，並支援最新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel Z790 系統晶片

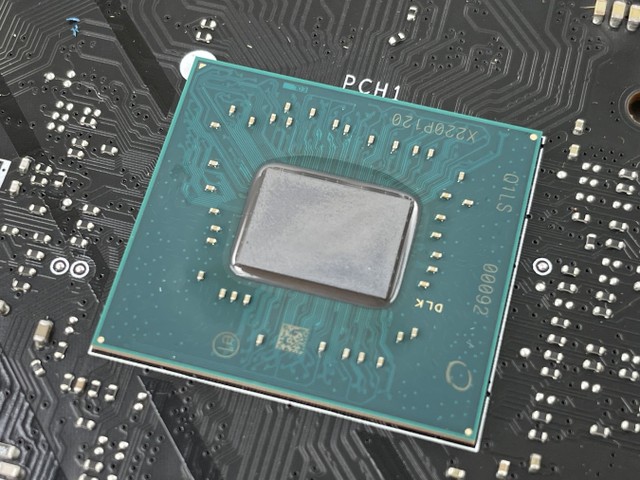

▲  Intel Z790 PCH 系統晶片

Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格，整體規格並沒有太大提升，支援 CPU 和記憶體超頻，同樣採用 DMI 4.0 x4 通道，HSIO Lanes 數目維持 38 個，最大的差別是晶分組 PCIe Lanes 分配上有所不同，晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個，晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個，而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個，其餘 USB 3.2/2.0 介面數目相同。

Intel Z790 系列晶片組規格

19 + 1 + 1 組 95A SPS 供電模組

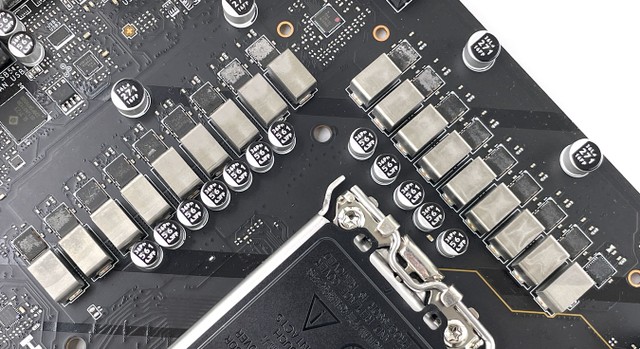

▲ 16 + 1 + 1 組 95A SPS 供電模組

VRM 供電模組方面，MSI MPG Z790 EDGE TI MAX WIFI 主機板採用 16 + 1 + 1 相數位供電設計，其中 16 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

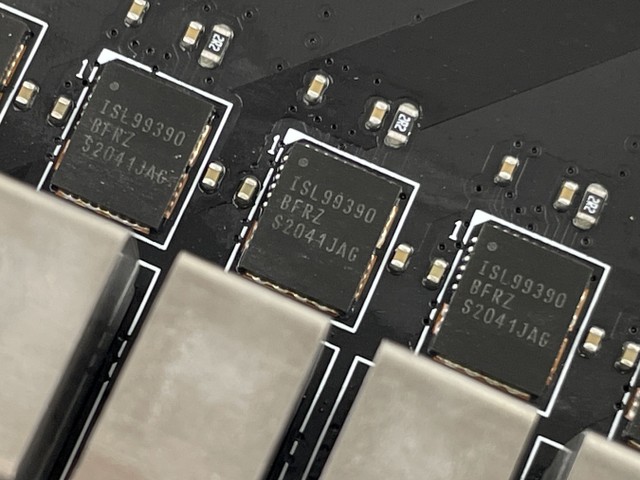

▲ Renesas ISL99390 90A SPS DrMOS 晶片

MSI MPG Z790 EDGE TI MAX WIFI 採用Renesas RAA229131 最高 20 相 PWM 控制器，支援雙通道輸出配置，並以 16 + 1 + 1 相直出式配置運作，配搭 18 顆 Renesas ISL99390 90A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，vCore 部分總輸出可達 1440A 電流負載，足夠應付 13代 / 14 代 Intel Core 全系列 CPU 多核心超頻的供電需求。

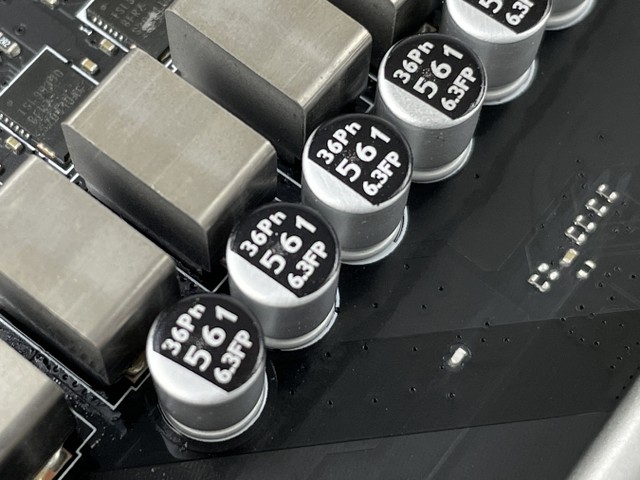

▲ 金屬合金功率電感、低電阻固態電容

採用金屬合金功率電感搭配低電阻固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

支援最高 DDR5-7800+ OC

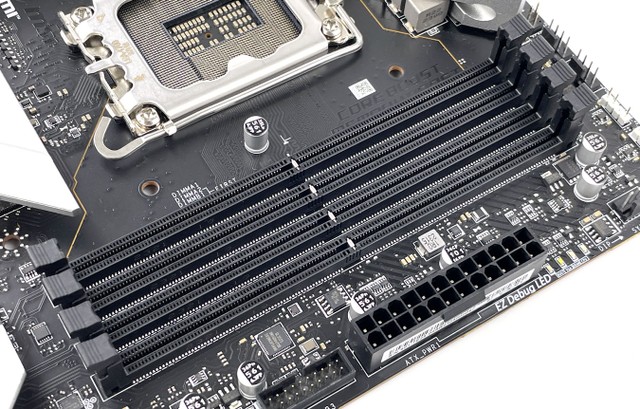

支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，MSI MPG Z790 EDGE TI MAX WIFI 主機板設有 4 組 DDR5 DIMM 擴充槽，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。記憶體速度方面，主機板官方規格表示支援最高 DDR5-7800+ OC 速度 (1DPC 1R)。

SMT PCIe 5.0 插槽、PCIe Steel Armor 插槽

MSI MPG Z790 EDGE TI MAX WIFII 主機板提供了 2 組 PCIe x16 插槽，分別支援 PCIe 5.0 x16 和 PCIe 4.0 x4，上方的 Lightning Gen 5 PCI_E1 插槽由 CPU LANES 提供，下方的 PCI_E3 插槽由 Z790 晶片組提供，另外透過 Z790 晶片組提供 1 組 PCIe 3.0 x1 插槽，可供用家接駁視訊擷取卡及音效卡等擴充裝置使用。

*M2_1 插槽啟動時，PCI_E1 插槽將會運行於 PCIe 5.0 x8。

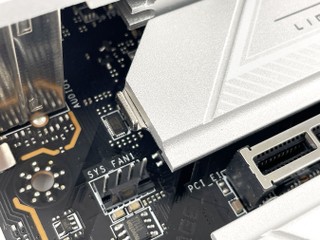

PCI_E1 插槽採用 PCIe Steel Armor 金屬外殼加固插槽，可增強插槽的承托力。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，更改用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

PCIe 插槽配置

5 組 M.2 SSD 介面、8 組 SATA 3 介面

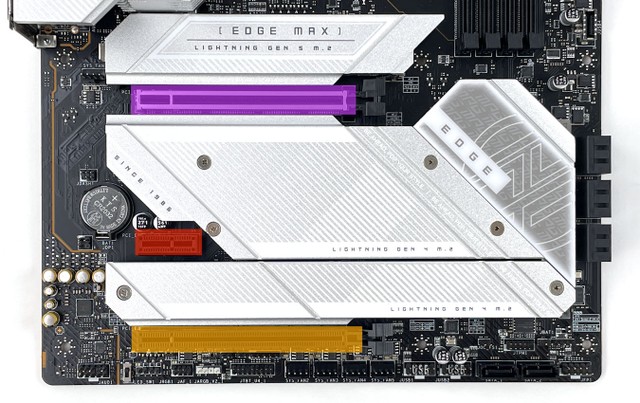

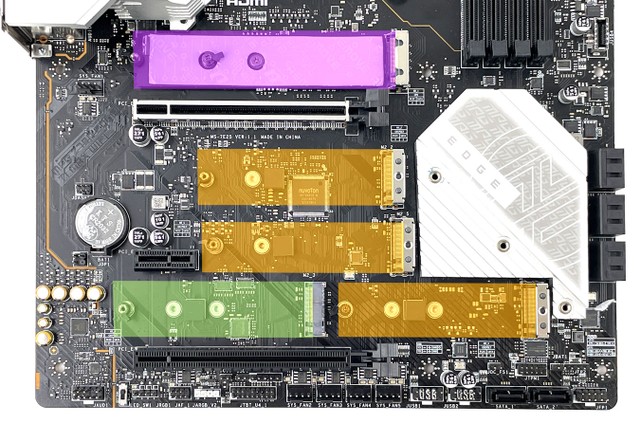

▲ 提供 5 組 M.2 SSD 介面配置

MSI MPG Z790 EDGE TI MAX WIFI 主機板提供 5 組 M.2 SSD 介面配置，CPU 插槽下方的 M2_1 插槽和 M2_2 插槽分別支援最高 PCIe 5.0 x4 和 PCle 4.0 x4，並由 CPU LANES 提供。PCI_E1 插槽下方的 M2_3 插槽、M2_3 插槽下方左邊的 M2_4 插槽和右邊的 M2_5 插槽，皆支援最高 PCIe 4.0 x4，並皆由 Z790 晶片組提供。

*M2_1 插槽啟動時，PCI_E1 插槽將會運行於 PCIe 5.0 x8，M2_1 插槽將會共享 PCIe 5.0 x4。

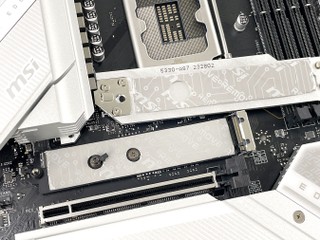

為滿足高速 M.2 SSD 產品的散熱需求，所有插槽皆具備雙面導熱貼的金屬散熱器，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。主機板 M2_1 插槽的金屬散熱器採用免螺絲安裝設計，按壓側面的按鈕即可拆下或安裝金屬散熱器，可以免螺絲方式固定 M.2 SSD，非常實用。

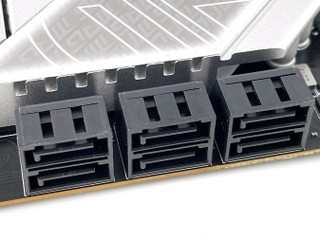

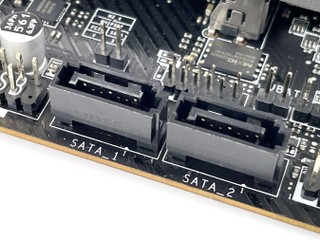

此外，主機板提供了 8 組 SATA 6Gbps 接口，其中 6 組由 Z790 系統晶片提供 (SATA_1-6)，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式，另外 2 組由 ASMedia ASM1061 晶片提供 (SATA_A1-A2)，整體儲存裝置數量非常充足。

*M.2_3 插槽使用 SATA SSD 時，SATA_1 與 SATA_2 將會被停用。

M.2 SSD 插槽配置

Pre-Installed I/O Shield、10 組 USB 接口

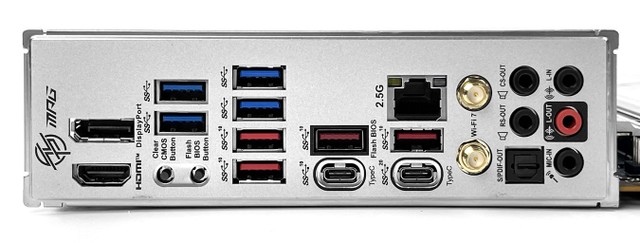

MSI MPG Z790 EDGE TI MAX WIFI 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。

主機板後置 I/O 面板提供 1 組 HDMI 2.1 接口支援最高 4K@60 Hz，1 組 DisplayPort 1.4 支援最高 8K @60Hz，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外亦提供 4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口、4 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口、1 組 USB 3.2 Gen2x1 10Gbps Type-C 接口，以及 1 組 USB 3.2 Gen2x2 20Gbps Type-C 接口，USB 接口非常充足。

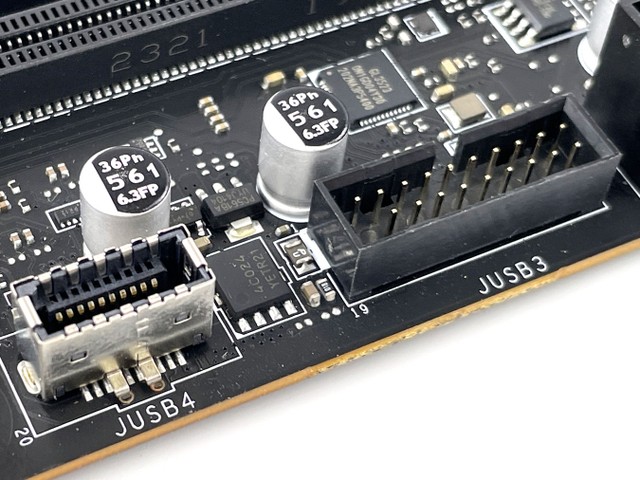

另外主機板提供 1 組 USB 3.2 Gen2 10Gbps 前置 Type-C 接口及 2 組 USB 3.2 Gen1 Type-A ，整體 USB 連接性非常充足。

Intel 2.5G LAN 網絡模組

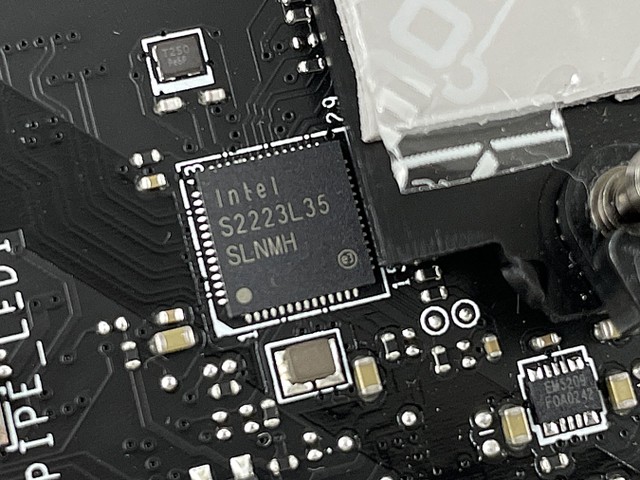

MSI MPG Z790 EDGE TI MAX WIFI 採用 Intel I226-V 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。

Wi-Fi 7 無線網絡模組

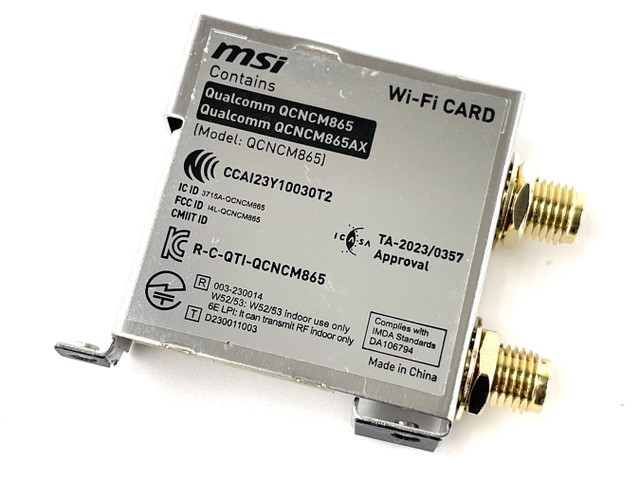

▲ Qualcomm QCNCM865 WiFi Card

無線網絡方面，MSI MPG Z790 EDGE TI MAX WIFI 主機板由 Wi-Fi 6E 無線網絡方案升級至最新 Wi-Fi 7 無線網絡方案，採用全新 Qualcomm QCNCM865 Wi-Fi 7 無線網絡模組，支援 802.11ax 雙頻 2x2 Wi-Fi 技術、最高 6GHz 頻段、320MHz 頻道、4096-QAM，並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，近距離傳輸速度更高、更低延遲，理論傳輸速度可達 5.8Gbps，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Audio Boost 5 音效模組

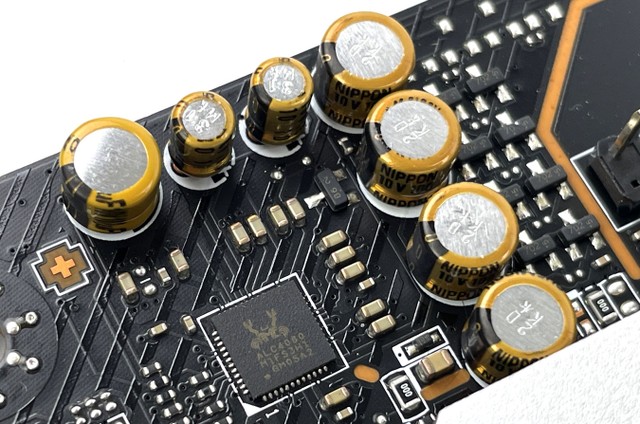

▲ ALC4080 音效晶片

音效方面，MSI MPG Z790 EDGE TI MAX WIFI 主機板具備 AUDIO BOOST 5 音效模組，採用 Realtek ALC4080 音效晶片，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、音效格式最高為 32-bit / 192KHz，具備左右聲道的線路隔離設計，並提供自動偵測耳機抗阻功能，搭配使 Nichicon Fine Gold 音效處理電容，提供迫真音響效果。

MSI MPG Z790 EDGE TI MAX WIFI 主機板

售價︰HK$2,999

查詢︰Hornington (3626-9898) / Felton (2273-8300)

編輯評語︰

作為半代更新的 Z790 MAX 系列，MSI MPG Z790 EDGE TI MAX WIFI 提供了更強勁的 VRM 供電設計及豐富的主機板連接擴充功能，同時亦升級了 Wi-Fi 7 無線網絡技術，當然售價會比舊版 Z790 EDGE WIFI 型號略貴，但舊型號已經停產很快買不到，想玩白色 ATX 主機板的 MSI 玩家們不妨考慮它。
