VELOP 改名又變細咗 !?
Linksys Atlas Pro 6 Mesh Wi-Fi 系統
文: Angus Wong / 評測中心


Linksys 推出全新 Atlas Mesh Router 系列,取代舊有的 Velop 系列,今次要評測就是首發推出的的 Linksys Atlas Pro 6,搭載全新 Qualcomm Immersive Home 216 平台,內置 4 支隱藏式 Wi-Fi 天線,採用雙頻 Wi-Fi 6 AX5400、6 Stream 的設計,支援 Velop Intelligent Mesh 技術讓用家輕鬆組建更具彈性的 Mesh 網絡,最重要的是開價比 Velop MX4200 及 MX5300 都要平,以親民價格搶攻中階 Mesh Router 市場。



Linksys Atlas Pro 6 Mesh Wi-Fi 系統



Linksys Atlas Pro 6 開箱+拆機

▲ 是次送測的是 Linksys Atlas Pro 6 的 2-Pack 套裝





Linksys Velop 系列在香港仿佛已經成為了 Mesh Router 的代名詞,純白色的柱體機身深入民心。不過近日 Linksys 為旗下的產品系列重新命名,新名以神話為主題,Velop 系列更名為 Atlas,取自希臘神話中擎天神的名字,喻意要能夠支撐全屋網絡的意思。首發在港推出市面的型號就是今次要介紹的 Linksys Atlas Pro 6 Mesh Router,型號為 MX5500,搭載全新 Qualcomm Immersive Home 216 平台,提供 AX5400 雙頻網絡,換上新名字後繼續為用家提供可靠、高速、覆蓋廣的 Mesh Wi-Fi 網絡。



Linksys Atlas Pro 6 開箱+拆機

▲ 回歸小巧的機身大小

(左起 Velop Tri-Band AX、Atlas Pro 6、Velop Tri-Band AC、Velop Dual-Band AC)





大師兄回來了!!今代 Linksys Atlas Pro 6 的機身體積約回到了從前 Velop Tri-Band 機種的大小,而不是像 MX5300/MX4200 般巨大,尺寸為 86mm x 86mm x 185.5mm,繼承了 Velop 系列一貫簡約時尚的白色正方柱體設計,通風孔設於在機體頂部,並在底部留有一道空隙,讓機體內的廢熱自然地透過熱對流散走。產品不設主機路由器及衛星路由器的區別,所有節點都擁有完整功能,更支援與上代 Velop 系列路由器產品組成 Mesh Wi-Fi 網絡,讓正在使用舊款 Linksys 產品的用家可以逐步升級家中的 Wi-Fi 系統。



Linksys Atlas Pro 6 開箱+拆機

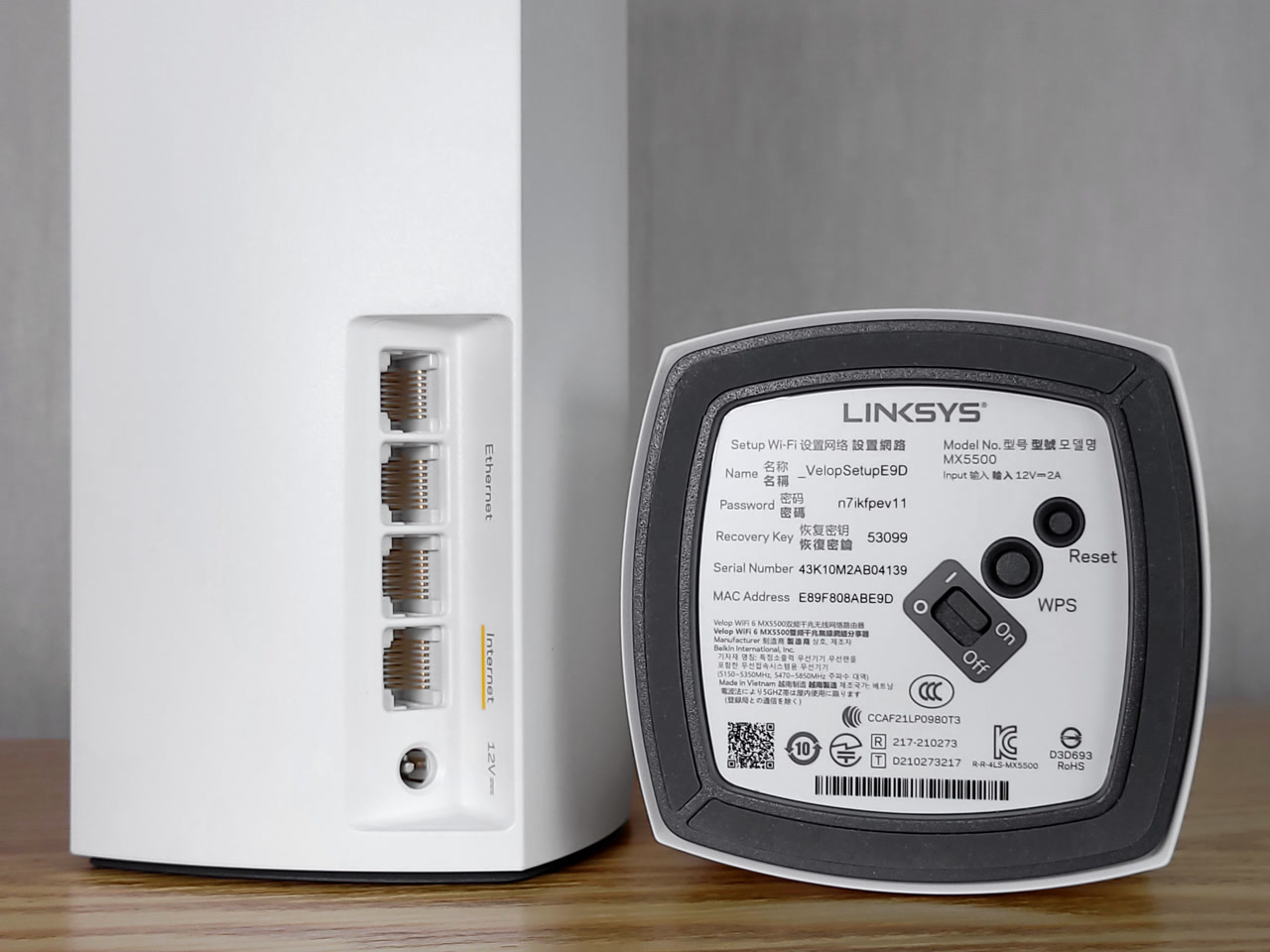

▲ 1 WAN + 3 LAN 配置、機底設有 WPS、Reset 按鈕及電源開關





Linksys Atlas Pro 6 採用了 1 WAN + 3 LAN 的有線連接配置,全部連接埠皆支援 Gigabit Ethernet 規格,接點與接點之間除了支援無線連接外,亦可以透過有線連接組建 Mixed Mesh 或 Wired Mesh,令 Mesh 網絡的建設更具彈性。而機底則設有 WPS 快速安全配置按鈕、Reset 按鈕及電源開關。



Linksys Atlas Pro 6 開箱+拆機

▲ 機頂設有 LED 運作狀況燈





機身頂部設有 LED 運作狀況燈,用家可以透過燈號大概了解 Router 的狀況,例如藍燈長亮代表運作狀況良好、黃燈長亮代表訊號接收不良、紅燈閃爍代表無法連上 Internet 等等,方便用家進行問題排解。







AX5400 6-Stream 設計



Linksys Atlas Pro 6 開箱+拆機

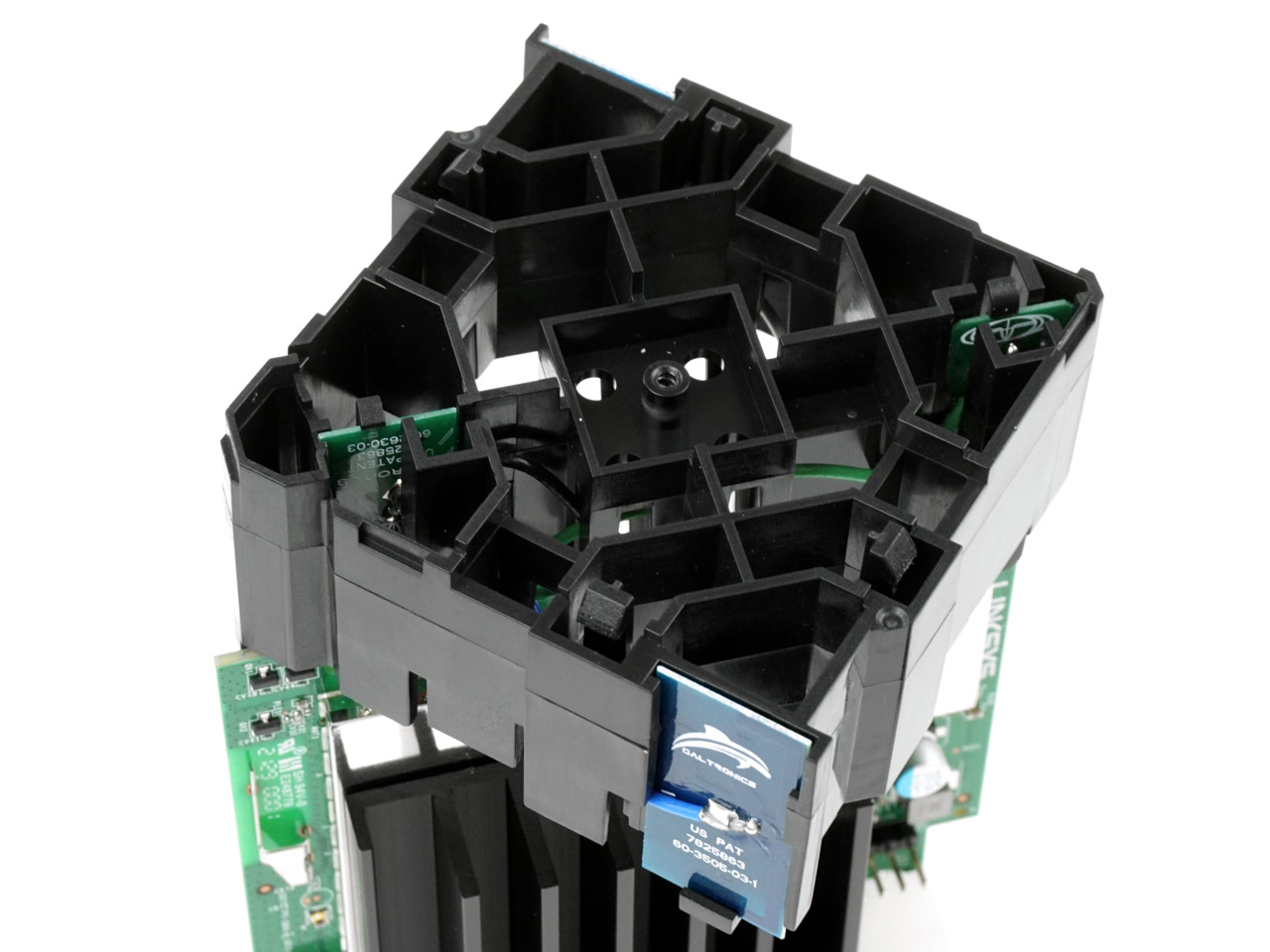

▲ 採用 4 支隱藏式 Wi-Fi 天線





無線網絡方面,Linksys Atlas Pro 6 採用主流級的雙頻設計,兩個頻段皆支援 Wi-Fi 6 傳輸協定,支援 OFDMA、上下行 MU-MIMO 及 BSS Coloring 等 Wi-Fi 6技術,帶來更高的網絡載量及更低的網絡延遲。其中 5GHz 頻段支援 4x4 傳輸配置、最高 160MHz 訊道頻寬,單一頻段提供高達 4,804Mbps 網絡頻寬;而 2.4GHz 頻段部分則為 2x2 傳輸配置、最高 40MHz 訊道頻寬,提供 574Mbps 網絡頻寬。6 Stream 獨立訊道提供約 5,400Mbps 總無線網絡頻寬,因此標示作 AX5400 規格的無線路由器,滿足中型家庭對無線網絡載量的需要。





Wi-Fi 頻段傳輸協定串流訊道訊道頻寬最大頻寬
2.4GHzWi-Fi 6 (802.11ax)220/40 MHz574Mbps
5GHzWi-Fi 6 (802.11ax)420/40/80/160 MHz4,804Mbps







Velop Intelligent Mesh 技術



Velop Intelligent Mesh

▲「全新」Velop Intelligent Mesh 技術





Linksys 當然知道 Velop 是他們的「生招牌」,所以將 Velop 系列更名成 Atlas 的同時也將 Velop 這個名稱應用在他們的 Mesh Wi-Fi 技術上,變成 Velop Intelligent Mesh 技術,但是在本質上其實還是之前的 Linksys Intelligent Mesh 技術,相信在短時間內 Linksys 是不會捨棄多年建立起來的「Velop = Mesh」的系列形象。



Velop Intelligent Mesh 技術介紹

▲ 具備 Mesh 自動修復能力





全新 Linksys Atlas Pro 6 Mesh Wi-Fi 路由器支援自家 Velop Intelligent Mesh 技術,能夠結合多部 Atlas 系列或舊有 Velop 系列路由器組成 Mesh Wi-Fi 網絡,透過多部節點擴展 Wi-Fi 的覆蓋範圍、消除訊號死角,支援 IEEE 802.11k/v/r 協定提供無縫連接能力,每部節點均會同步所有資料,讓連接的裝置能因應訊號強度於節點之間自動切換,並且在切換節點時不會出現網絡中斷。同時具備 Mesh 節點切換功能,當其中一部節點被移除或離線時,系統會即時自動偵測其他節點,找出次選節點再重新建立連線,確保在問題完全解決前仍能提供 Wi-Fi 網絡。



Velop Intelligent Mesh 技術介紹



為保持最佳的連線品質,Velop Intelligent Mesh 技術提供了通道尋找器功能,系統會掃瞄所在環境的頻道利用率,自動為用家選擇最乾淨的 Wi-Fi Channel,從而改善 Wi-Fi 的速度及頻寬表現。



Velop Intelligent Mesh 技術介紹



為滿足不同家居的網絡環境,Velop Intelligent Mesh 還加入了「Self Organize」自動組網能力,各個節點之間不僅可以組成星狀、樹狀、菊花鏈狀等結構的網狀無線網絡,而且可以將部分或全部節點以有線方式連接,組成 Mixed Mesh 或 Wired-Bus Mesh 網絡,極具彈性。







拆解 Linksys Atlas Pro 6



Linksys Atlas Pro 6 開箱+拆機

▲ 路由器的內部結構



Linksys Atlas Pro 6 開箱+拆機

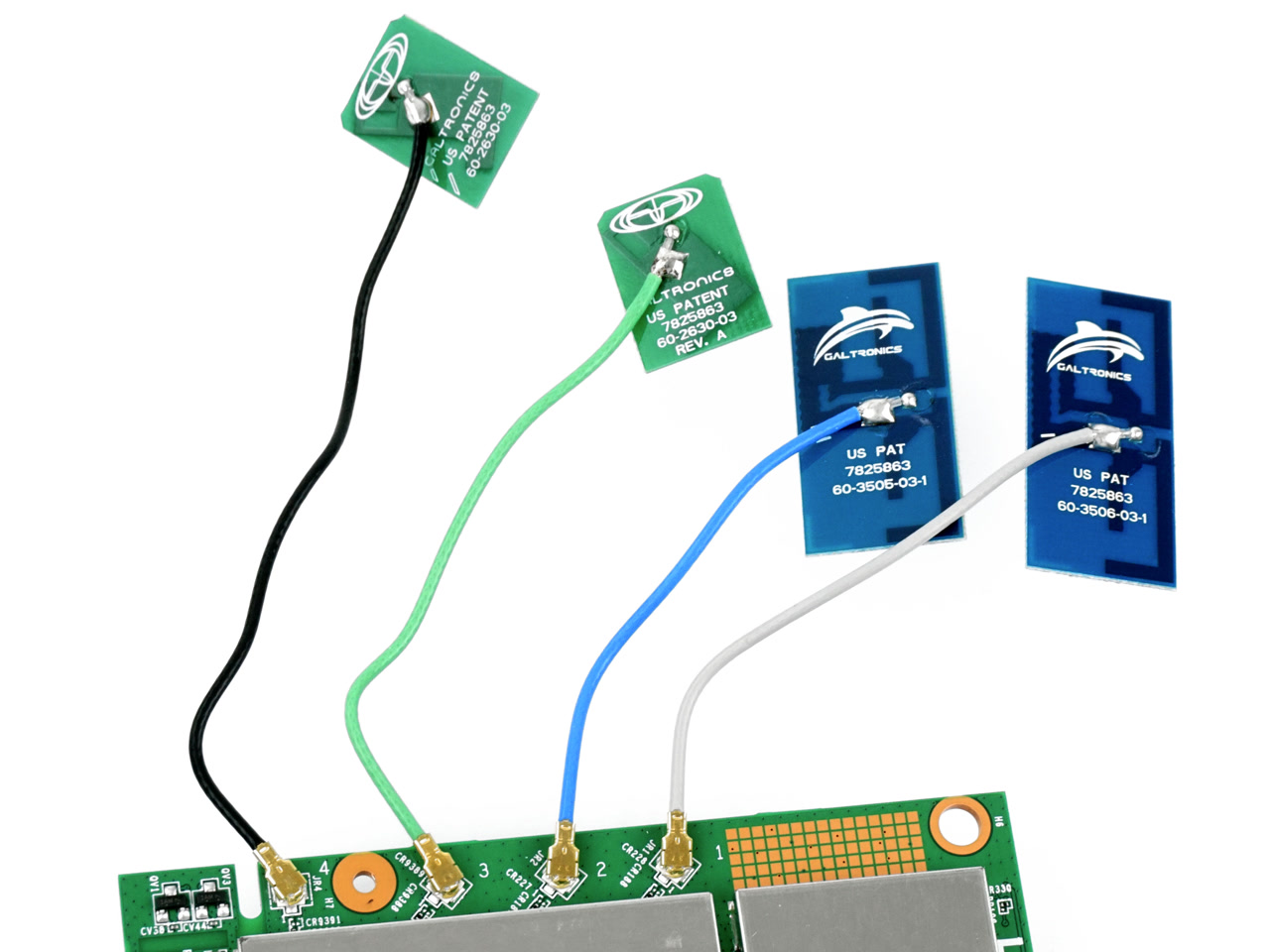

▲ 採用 Galtronics 的 PCB 天線





拆開 Linksys Atlas Pro 6 的外殼後可以將 PCB 連同天線及散熱器一併抽出,可以看到穩藏式天線設於機頂位置,4 支天線皆採用 Galtronics 生產的 PCB 天線,PCB 以兩塊大型鋁金屬 Heatsink 緊夾著,為元件提供充足的散熱能力。



Linksys Atlas Pro 6 開箱+拆機

▲ PCB 上的元件十分緊湊



Linksys Atlas Pro 6 開箱+拆機

▲ Qualcomm IPQ5018 SoC 晶片





之後將天線、散熱器及金屬屏蔽移除,可以看到 PCB 上的元件十分緊湊,將 PCB 尺寸大幅縮減,讓路由器的機身體積回復至與從前 Velop Tri-Band AC 體種的大小。全新 Linksys Atlas Pro 6 採用了 Qualcomm Immersive Home 216 平台,主處理器搭載 Qualcomm IPQ5018 SoC 晶片,整合了兩顆 64-bit ARM Cortex-A53 處理器、最高運作時脈為 1.0GHz,提供一組 2x2 Wi-Fi 6 標準的 2.4GHz Wi-Fi 頻段,提供 574Mbps 無線網絡頻寬。



Linksys Atlas Pro 6 開箱+拆機

▲ Qualcomm QCN9024 Wi-Fi 晶片





而路由器的 5GHz 頻段則透過 Qualcomm QCN9024 Wi-Fi 晶片提供,支援 Wi-Fi 6 標準、4x4 MU-MIMO、1024-QAM 及 160MHz 訊道頻寬,最高無線網絡頻寬為 4,804Mbps。基礎 WI-Fi 規格上與主流的 QCN6024 晶片一樣,但是 OFDMA Client 載量及最高同時連線量上 QCN9024 會較高,在多裝置同時連接下會有較大優勢,亦提供更高的 Mesh 網絡效能,降低 Dual Band Mesh 系統沒有獨立 BackHawk 通道的影響。



Linksys Atlas Pro 6 開箱+拆機Linksys Atlas Pro 6 開箱+拆機

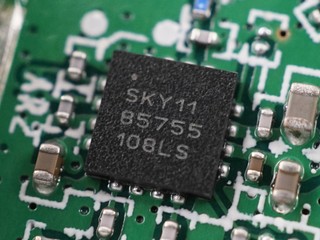

▲ Skyworks SKY85755-11、SKY85340-11





訊號增益方面,Linksys Atlas Pro 6 的 5GHz 及 2.4GHz 頻段分別搭載了 4 顆 Skyworks SKY85755-11及 Skyworks SKY85340-11 Wi-Fi 前端模組,兩者都整合了訊號增益器及低噪音放大器 (LNA) 等等的整合式 FEM 常見設計。當中 SKY85755-11 的發射增益高達 32dB、MCS11 HE160 的能量輸出則高達 -43 dB EVM,可以提供更廣闊的 5GHz Wi-Fi 訊號覆蓋範圍。



Linksys Atlas Pro 6 開箱+拆機

▲ Qualcomm QCA8337-AL3C Gigabit Switch





有線連接方面,Linksys Atlas Pro 6 搭載了一顆 Qualcomm QCA8337-AL3C Gigabit Switch,內建 7 Port 10/100/1000Base-T PHY,為路由器提供 1 組 GbE WAN 及 3 組 GbE LAN 接口。



Linksys Atlas Pro 6 開箱+拆機Linksys Atlas Pro 6 開箱+拆機

▲ Nanya NT5CC256M16EP-EK DDR3L RAM (左) /

GigaDevice GD5F2GQ5REYIH SLC Nand-Flash (右)





記憶體方面,Linksys Atlas Pro 6 搭載了一顆 Nanya NT5CC256M16EP-EK DDR3L-1866 記憶體顆粒,提供 512MB 系統記憶體,較大的記憶體容量能夠為路由器提供更高的資料吞吐量,在多裝置同時進行高流量傳輸時維持網絡的穩定性。另外搭載一顆容量為 256MB 的 GigaDevice GD5F2GQ5REYIH SLC Nand-Flash,作為路由器的 ROM 韌體儲存空間。







Linksys App



Linksys APP 介面及功能介紹Linksys APP 介面及功能介紹

▲ 設定時每個步驟都有清晰圖文指示





與 Linksys Velop 系列路由器一樣,用家可以透過在智能手機上使用 Linksys App 對 Linksys Atlas Pro 6 Mesh Wi-Fi 系統進行首次設定,只需為路由器接上電源及網絡線,等待路由器開機完成就可以跟隨畫面指示進行首次設定,過程中用家需要登入或註冊一個 Linksys 帳號,亦需要打開手機的藍芽連接功能用作與路由器配對之用。



Linksys APP 介面及功能介紹Linksys APP 介面及功能介紹

 ▲ 簡單、自動化的設定程序





近年不少品牌的路由器都會在 Router 底部或安裝說明書上印上連接用的 QR Code 圖案,在設定過程中讓用家簡單掃瞄二維碼進行連接,取代手動連接路由器 Wi-Fi 網絡再進行設定的做法。這個方法雖然已經十分方便,但 Linksys Atlas Pro 6 就更進一步,設定過程中會以藍牙與路由器進行配對,之後便會偵測網絡類型進行自動設置,在大部份情況下均毋需手動設定,唯一要用家自行設定的就是 Wi-Fi SSID 名稱及密碼,整個設定過程實在簡單到不能再簡單。



Linksys APP 介面及功能介紹Linksys APP 介面及功能介紹

▲ APP 介面非常簡潔





在完成設定後便會進入 Linksys App 的主頁面,首頁就只有顯示 Mesh 網絡的狀態及已連線的裝置數目,加上下方數個常用充設定捷徑。打開左方的選單後可以進入 Wi-Fi 設定、家長監護功能、網絡管理等設定頁面,整個介面非常簡潔,並沒有太多特別的額外功能。



Linksys APP 介面及功能介紹Linksys APP 介面及功能介紹



而且支援 Linksys Smart Wi-Fi 服務,無論用家身在何處都能透過 Linksys 雲端帳戶服務管理家中的網絡設定,例如當家人表示 Wi-Fi 網絡異常時,可以遠端進行網絡速度測試或重啟路由器;或者當家中有親友探訪,也可以遠端開啟 Guest Wi-Fi 功能,提供一組獨立的 SSID 供訪客使用。







家長監護功能



Linksys APP 介面及功能介紹Linksys APP 介面及功能介紹

▲ 支援家長監控功能





Linksys Atlas Pro 6 具備基本的家長監控功能,能夠針對每部裝置進行獨立的管理,包括暫停網絡存取、排定網絡使用時間及封鎖特定網站等功能,但就沒有內建任何網站資料庫,無法快速封鎖指定類型的網站或連線,需要用家手動逐一新增封鎖的網址,較為遜色。



Linksys APP 介面及功能介紹Linksys APP 介面及功能介紹

▲ 限制網絡使用時間及封鎖特定網站







裝置優先排序功能



Linksys APP 介面及功能介紹Linksys APP 介面及功能介紹

▲ 內建裝置優先排序功能





同時內建了裝置優先排序功能,用家可以選擇最多三台「優先裝置」,系統會根據網絡速度測試得出的網絡速度數值分配網絡流量,優先處理選定裝置的封包收發,並將餘下的頻寬分給其他已連線的產品,確保網路資源能更有效地分配。







通道尋找器功能



Linksys APP 介面及功能介紹Linksys APP 介面及功能介紹

▲ 加入通道尋找器功能





並且加入通道尋找器功能,系統會掃瞄所在環境的 Wi-Fi 頻道利用率,自動為用家選擇最乾淨的 Channel,從而改善 Wi-Fi 的速度及頻寬表現。







無線網絡速度測試︰



測試點參考平面圖 Mesh

▲ 測試點參考平面圖





測試採用搭載 Intel AX210 Wi-Fi 6E 模組的筆記本電腦進行,無線網絡模組對應 2 x 2 訊道收發及 160MHz 頻寬規格,連接至路由器 5GHz 頻段的最高無線傳輸速度為 2.4Gbps。分別在編輯部四個不同位置以自行架設的 OpenSpeedTest 伺服器進行測試,以測試 Wi-Fi 的連線速度及訊號覆蓋表現,測試點及路由器的擺放位置可以參考上方的平面圖。



另外為測試由兩部 Linksys Atlas Pro 6 組成的 Mesh Wi-Fi 網絡對比單機的表現差異,測試會分開兩節進行,第一節測試會關掉分機節點,在第二節測試才啟動節點並與主機組成 Mesh 網絡。





第一節測試



Linksys Atlas Pro 6 Wi-Fi 速度測試Linksys Atlas Pro 6 Wi-Fi 速度測試

Linksys Atlas Pro 6 Wi-Fi 速度測試Linksys Atlas Pro 6 Wi-Fi 速度測試



測試點連接頻道下載(Mbps)上傳(Mbps)延遲值(MS)
測試點 15.0GHz982.6941.36
測試點 25.0GHz981.0800.16
測試點 35.0GHz601.1264.16
測試點 45.0GHz399.889.97

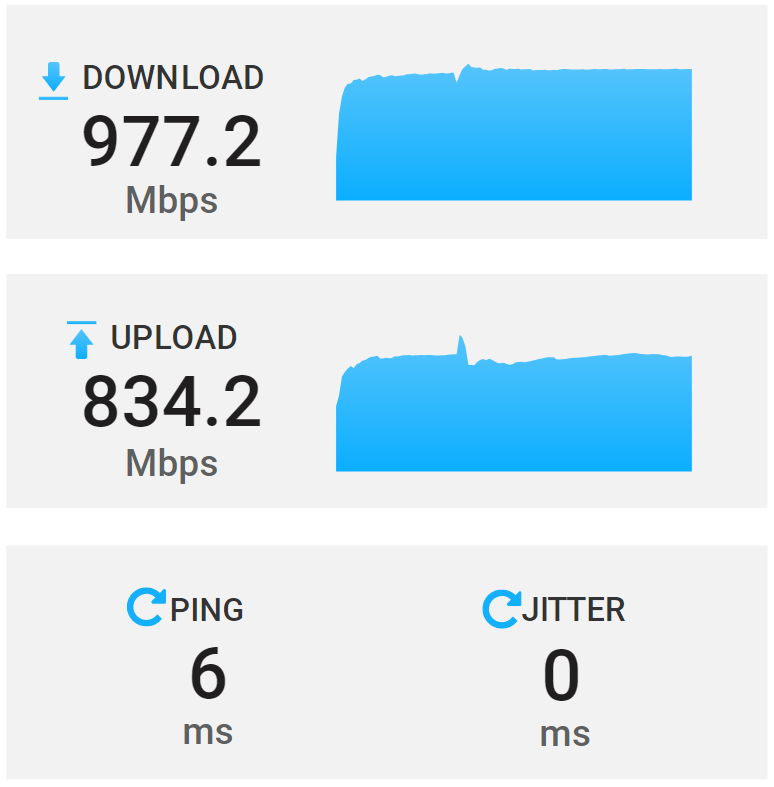

第二節測試



Linksys Atlas Pro 6 Wi-Fi 速度測試Linksys Atlas Pro 6 Wi-Fi 速度測試

Linksys Atlas Pro 6 Wi-Fi 速度測試Linksys Atlas Pro 6 Wi-Fi 速度測試



測試點連接頻道下載(Mbps)上傳(Mbps)延遲值(MS)
測試點 15.0GHz977.0927.86
測試點 25.0GHz977.2834.26
測試點 35.0GHz763.1404.39
測試點 45.0GHz679.9388.19





測試結果題示,由於在近距離無遮檔的「測試點 1」及「測試點 2」中無論節點存在與否其實都只會連接至主機,兩節測試的速度表現相當接近,而且都錄得超過 900Mbps 的下載速度,畢竟對應的是 2 x 2、160MHz 連接規格,理論無線頻寬可達 2.4Gbps,錄得這個速度表現以中高階路由器來說只可以說是符合預期,沒有驚喜。



真正會產生分別的測試其實來自隔壁單位、分別隔了一面及兩面薄牆的「測試點 3」及「測試點 4」,在沒有節點的幫助下單部 Linksys Atlas Pro 6 仍然能夠憑「一己之力」分別測得 XXXMbps 及 XXXMbps 的下載速度,已經算是相當不錯。而在加入第二部 Atlas Pro 6 組成 Mesh Wi-Fi 網絡後,當位於「測試點 3」及「測試點 4」時裝置就會自動連接至距離較近的節點路由器上,連接訊號強度會有明顯的提升,在距離主機路由器最遠的「測試點 4」可以測出 Mbps 下載速度及 Mbps 上傳速度。實測兩部 Atlas Pro 6 提供的 Wi-Fi 訊號能夠完整覆蓋 HKEPC 編輯部兩個單位合共約一千多平方呎的空間,換算在住家環境,計上奇則單位、主力牆間隔的「加持」,2 Pack 雙機套裝應該能夠滿足 400-600 呎中型單位的全屋 Wi-Fi 覆蓋。





Linksys Atlas Pro 6 Mesh Wi-Fi 系統 (MX5500)

售價︰HK$2,599 (2 Pack-MX5502)、HK$3599 (3 Pack-MX5503)

查詢︰Linksys HK (3669-4000)





小編評語:



今次測試 Linksys 全新推出的 Atlas Pro 6 Mesh Router,亦是 Velop 系列改名後首部在港發售的 Linksys Mesh Router,搭載全新 Qualcomm Immersive Home 216 平台,總無線網絡頻寬高達 5400Mbps,但由於採用了雙頻網絡設計,開價比總 Wi-Fi 頻寬較低的 Velop MX4200 及 MX5300 三頻型號還要便宜,而且在實際測試下 Wi-Fi 網絡的覆蓋範圍及效能表現都相當不俗,對於網絡用量不大的中小型家庭來說 Atlas Pro 6 會是擁有更高性價比的選擇。再者不少香港人近年在選購網絡產品時都會刻意避開中國品牌甚至中國製造,由美國設計、越南製造的 Linksys Atlas Pro 6 就更有吸引力,筆者誠意推薦!!
