沒有 CAD 的年代 手工刻繪 CPU 電路圖案
【手工遮罩 😱】近日，一名科技創業者在社交媒體公開展示了一張極具歷史價值的 Intel 8080 微處理器「Rubylith」手工切削遮罩，並公開徵求專業人士協助修復。這幅大型遮罩記錄了近 5,000 個電晶體與佈線圖案，見證了半導體產業從手工繪圖邁向電腦輔助設計（CAD）的關鍵過渡期。

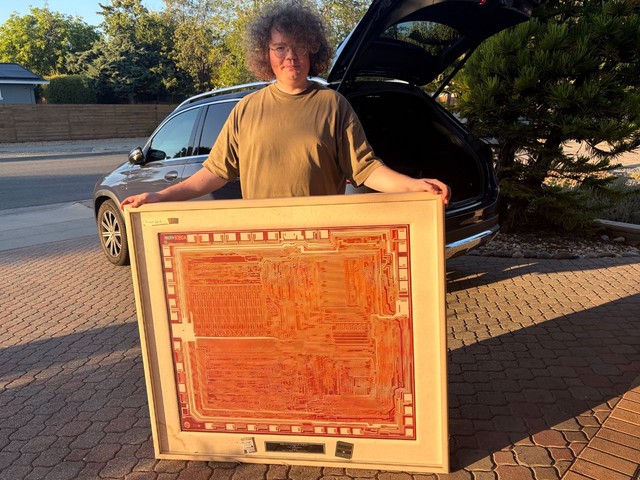

這張被稱為 Intel 8080 「原廠工程版」的 Rubylith 遮罩，是由美國 AI 初創公司創辦人 Tom Lynch 的家人持有，根據他提供的照片，該件文物經框裝後呈現出極為複雜的電路設計圖案，整體規模約為真實晶片面積的 100 倍。
在電腦輔助設計（CAD）普及之前，半導體工程師必須仰賴手工繪圖與切削技術。工程師會在名為「Rubylith」的雙層遮光膠膜上，利用刀具精準切削並剝離紅色薄膜，用以定義光刻製程中暴露於光線下的區域。由於該款晶片內建約 5,000 個電晶體與複雜的互連線路，工程師必須在約 20 × 16 吋的膠膜上記錄極其精細的線路，過程中還須使用筆記、膠帶進行多次修訂與最佳化，最終才能進行送廠製作（Tape-out）。
這張遮罩不僅展現了當年的手工晶片設計工藝，更與 Intel 歷史上的傳奇時刻息息相關。1978 年，Intel 三位核心創辦人（Andy Grove）、Robert Noyce 與 Gordon Moore 拍攝合照時，身旁擺放的正是這張 Intel 8080 Rubylith 遮罩。
Intel 8080 於 1974 年面世，是由傳奇工程師 Federico Faggin 設計，採用 6 微米（μm）矽閘極製程，初始運作時脈為 2.0 MHz，後期版本提升至 3.125 MHz。這顆 8 位元微處理器在資訊產業發展史上扮演了關鍵角色。
從公開的照片來看，這幅保存於玻璃框內的紅膜遮罩歷經半個世紀，框架與裝裱已有老化跡象，需要重新固定與裱框保護。隨著半導體製程已推進至納米與埃米（Angstrom）世代，這張由工程師一步一步手工刻劃的微處理器藍圖，不僅是科技發展的見證，也是半導體歷史中最具代表性的工藝結晶之一。
