全港首試 CREATOR 妖板
ASROCK X570 CREATOR 主機板
文: Angus Wong / 評測中心


針對媒體創作及工作站市場,ASROCK 推出全新「X570 CREATOR」主機板搶攻高階專業用家,平實僕素的外觀設計卻擁有出色的硬體規格,14 相 IR3555 Dr.MOS 數位供電,支援 DDR4-4666+ OC 記憶體速度,具備雙 Thunderbolt 3 40Gbps Type-C 傳輸介面及 AQUANTIA 10Gbps 網絡接口,提供豐富的高速連接擴充能力,小編率先拿到全港首片 X570 CREATOR 實物開箱,為大家揭開這片高端妖板的神秘面紗。



ASROCK X570 CREATOR 主機板



X570 Creator



為針對影音內容創作者等專業範疇的高階用家,ASROCK 推出全新「X570 CREATOR」主機板,加入兩組 Thunderbolt 3 Type-C 多功能接口、10GbE 網絡卡及 Wi-Fi 6 無線網絡模組,亦是 ASROCK 首度大膽地在 AMD 主機板上加入 Intel Thunderbolt 3 技術,能夠把數據傳輸、影像輸出及高速充電結合至單一接口中,讓專業用家連接高速外置儲存裝置及外置繪圖卡,提供符合設計及商務工作的全方位解決方案。



X570 Creator



ASROCK「X570 CREATOR」主機板採用 ATX Form Factor 設計,尺寸為 30.5cm x 24.4cm,以淺灰色作為 PCB 主色調配合藍色線條作點綴,針對專業應用並沒有花巧的外觀及電競主機板必備的 RGB 燈效,趨向平實典雅路線,加入設有導熱管的巨型 VRM 金屬散熱器及 I/O Armor,滿足 VRM 供電與 X570 系統晶片組的散熱需要,務求以「內在美」打動影音內容創作者等的專業向客群。







支援第三代 Ryzen 處理器



ASROCK「X570 CREATOR」採用 AMD Socket AM4 處理器接口,支援新一代 Ryzen 3000 系列家族以及舊有的 Ryzen 2000 處理器。據 AMD 官方文件指出,Socket AM4 將會一直沿用至少到 2020 年,成為 AMD Desktop 入門至效能級平台的統一接口規格,令 Socket AM4 主機板的生命週期相較長,不會因 CPU 換代而被淘汰。



X570 Creator

▲ Socket AM4 處理器接口



代號 Matisse、AMD 第三代 Ryzen 處理器正式登場,基於經改良的 Zen 2 微架構,相較上代 Zen+ 微架構性能平均提升 15%、Cache 容量倍增,率先支援 PCIe 4.0 傳輸技術,優化 DDR4 記憶體控制器,加上 7nm 制程改進令時脈進一步提高,令處理器運算性能較上代明顯提升。



AMD Ryzen 3000 Processor Family

 ModelProcessCodenameCore/
Threads
L2L3Base
Clock
Boost
Clock
TDPSMTIGP

PCIe

Support

Price
Ryzen 3 3200G12nmPicasso4/42MB4MB3.6GHz4.0GHz65W3.0US$99
Ryzen 5 3400G12nmPicasso4/82MB4MB3.7GHz4.2GHz65W3.0US$149
Ryzen 5 36007nm+12nmMatisse6/123MB32MB3.4GHz3.9GHz65W4.0US$199
Ryzen 5 3600X7nm+12nmMatisse6/123MB32MB3.8GHz4.4GHz95W4.0US$249
Ryzen 7 3700X7nm+12nmMatisse8/164MB32MB3.6GHz4.4GHz65W4.0US$329
Ryzen 7 3800X7nm+12nmMatisse8/164MB32MB3.9GHz4.5GHz105W4.0US$399
Ryzen 9 3900X7nm+12nmMatisse12/246MB64MB3.8GHz4.6GHz105W4.0US$499
Ryzen 9 3950X7nm+12nmMatisse16/328MB64MB3.5GHz4.7GHz105W4.0US$749







新一代 AMD X570 晶片組



X570 Creator

▲ AMD X570 系統晶片



AMD 為配合第三代 Ryzen 處理器發佈,同時推出全新 X570 效能級晶片組平台,有別於以往交由 ASMedia 代工設計,X570 實際上是 1 顆採用 14nm 制程的 cIOD 晶片,規格和功能均較上代強大得多,不過晶片 TDP 亦由上代 4.8W 提升至 15W,所以大部分 AMD X570 主機板的晶片組散熱器都採用了主動式散熱設計。



X570 Creator



ASROCK「X570 CREATOR」就加入了一把 36.8mm 風扇,採用超耐久 EBR 軸承,擁有超過 50,000 小時耐用度,轉速可達到 5000RPM,提供高達 4.92 CFM 風流量,加上透過高導熱系數散熱貼把晶片組廢熱傳導至較大面積的 M.2 Armor,增強被動散熱效果,確保系統在長時間運作仍能保持穩定性。



3900X

▲ AMD X570 Block Diagram



全新 X570 系統晶片的 I/O 規格相較上代大幅提升,具備 3 組 PCIe 4.0 x4 介面,其中 2 組具備 Flexible PCIe 介面功能,可分拆為 2 個 PCIe 4.0 x 2 或 4 個 PCIe 4.0 x 1,亦可以換成 4 個 SATA 6Gbps 儲存介面,非常具彈性。



AMD 500 Series Chipset Family

 ChipsetSegmentUSB 3.2 G2USB 2.0
SATAUplinkPCIe LanesRAIDDual GFXOC Support
B550Mainstream264+4*x4 Gen38 Gen2 +4* Gen30,1,10
X570Enthusiast844+8*x4 Gen48+8* Gen40,1,10



此外,AMD X570 系統晶片內建了 4 個 SATA 6Gbps,令系統晶片最高可支援 12 個 SATA 裝置,支援 AMD StoreMI 儲存加速技術 ,同時亦內建 8 個 USB 3.2 Gen 2 接口及 4 個 USB 2.0 介面,晶片規格相當強勁。







支援 DDR4-4666+ OC



X570 Creator



記憶體方面,ASROCK「X570 CREATOR」主機板擁有 2 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置,可配置 un-buffered、non-ECC 及 ECC 記憶體模組,支援 ECC 偵錯技術,系統記憶體最大容量為 64GB ,同時記憶體相容性亦有明顯改善,更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。



X570 CreatorX570 Creator



為提升記憶體超頻能力,ASROCK 採用15μ 黃金接點插槽,能降低磨損及氧化情況,並用上 2OZ 銅 PCB 以提供更優秀的電氣性,加上新一代 Ryzen 3000 系列的記憶體控制器相較上代大有改善,「X570 CREATOR」主機板官方規格支援最高 DDR4-4666+ OC,測試採用 Corsair Dominator Platinum RGB 4266Mhz CL19 8GB x 2 記憶體,稍為增加工作電壓及放鬆延遲值後穩定超頻至 DDR4-4666 並完成負載測試,記憶體超頻能力令人滿意。







14 相 Super Alloy 數位供電



X570 Creator



為滿足影片內容創作者經常需要 Full-Load 處理器所有核心用作影片後製及輸出的額外負載要求,ASROCK「X570 CREATOR」採用 14 相 Super Alloy 數位供電設計,其中 12 相位獨立負責 CPU vCore 供電、 2 相位為 SoC 供電,搭配鋁合金 VRM 散熱器,每相供電平均分攤 CPU vCore 電流負載,降低每一相數的溫度、提升壽命,避免系統因過熱或不穩定而突然關機導致心血作品檔案損毀的憾事發生。



X570 CreatorX570 Creator

▲Infineon IR35201 VRM 控制器 (左) / IR3555 Dr.MOS 晶片 (右)



採用 IR 35201 數位 PWM 控制晶片,提供高精確度及高效率的供電控制,具備 IR Efficiency Shaping Technology 技術,自動分析並計算如何分配每相供電工作以達到最佳的負載效率,配搭 14 顆 IR3555 Dr.MOS 晶片,內建第 4 代 TrenchFET 技術能準確能有效降低開關及傳導的損耗,每相能承受高達 60A 的電流通過,最大支援 720A CPU 及 120A SOC 電流負載。



X570 CreatorX570 Creator

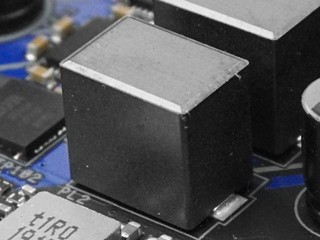

▲60A Premium 級金屬電感 (左) / 日系 Nichicon 12K 小時電容 (右)



使用 60A Premium 級高效電感,有著更高的磁性及熱阻抗,相較於傳統電感大幅提高可以承受的飽和電流,改善主機板的 VCore 電壓供應的穩定性。除音效模組外,全板皆採用頂級規格的日系 Nichicon 12K 820uF 與 100uF 聚合物電容 ,在 105ºC 的極端環境下能至少具備 1.2 萬小時使用壽命,相較市面上不少效能級主機板僅採用 5K 或 10K 電容更勝一籌。







15μ 鍍金繪圖接口



ASROCK「X570 CREATOR」主機板共提供 3 組 PCIe x16 擴充槽,當中 PCIE1 及 PCIE4 由 CPU LANES 提供,可組成一組 PCIe 4.0 x16 或兩組 PCIe 4.0 x8 配置,而 PCIE6 則由 X570 晶片組提供,提供 PCIe 4.0 x4 的速度。3 組繪圖卡接口最高支援 NVIDIA NVLink dual cards、NVIDIA 2-Way SLI 或 AMD 3-Way CrossFireX 繪圖卡協同加速配置。另外,X570 亦提供三條 PCIe x1 插槽,方便用家使用視訊擷取卡及音效卡等週邊。



X570 Creator



全部的 PCIe x 16 繪圖接口中皆有加入「 Steel Slot 」全包覆式不鏽鋼加固以及焊接點強化,能避免因施力不當或繪圖卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x,並在主要的 PCIE1 插槽中採用 15μ 鍍金觸點技術,減少金屬氧化情況,大幅度延長接口耐久度。



PCIe Slot Configurations



PCIE1PCIE2PCIE3PCIE4PCIE5PCIE6
x16x1x1-x1x4
x8x1x1x8x1x4









DR.Debug LED



X570 Creator



針對部分玩家喜愛使用開放式機箱甚至「裸機」,主機板加入實體「START」開機鍵及「RESET」重新開機鍵,並設有 Debug LED 指示燈顯示系統啟動的自我檢測碼,當系統無法啟動時能提供 Dr. Debug 代碼,用家能得悉哪部份出現問題並進行故障排解。







雙 Thunderbolt 3 接口



ASROCK「X570 CREATOR」主機板其中一個重要賣點是加入 Intel JHL7540 Thunderbolt 3 「Titan Ridge」晶片,提供兩組 Thunderbolt 3 Type-C 介面,同時支援 Thunderbolt 3 40Gbps 及 USB 3.1 Gen2 10Gbps 傳輸協定,可以用作連接高速外置儲存裝置及外置繪圖卡用途。







X570 CreatorX570 Creator

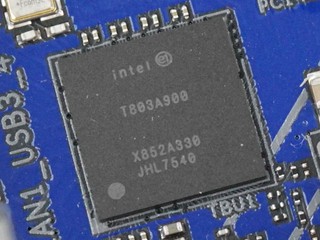

▲ Intel JHL7540 TB3 晶片 (左) / Thunderbolt Type-C 接口 (右)







支援 Thunderbolt 3 傳輸協定最高頻寬可達 40Gbps,同時亦兼容 USB 3.1 傳輸協定、速度可達 10Gbps,支援 Power Delivery 5.0 規格最高可提供 20V/5A 100W 供電,連接 Thunderbolt 裝置時能透過菊鏈式串接最多 6 個外接裝置,並支援 DisplayPort 1.4 傳輸協定用作顯示輸出,提供 4 組 HBR3 線路,支援兩組 4096 x 2160 @ 60Hz 影像輸出。







DisplayPort 1.4 輸入?!



X570 Creator



在 ASROCK「X570 CREATOR」的後置 I/O 面板上會看到 HDMI 及 DisplayPort 連接埠,但當你以為它們都是顯示輸出,可以支援雙屏幕輸出的話,便大錯特錯了。其實只有其中的 HDMI 2.0 介面能支援 4096 x 2160 @ 60Hz 顯示輸出,那個 DisplayPort 1.4 介面卻是顯示輸入介面,可以把繪圖卡輸出接上,便能透過 Thunderbolt 3 Type-C 接口作出獨顯輸出,連接 USB Type-C 接口顯示器。



X570 Creator



ASROCK「X570 CREATOR」亦在主機板上 PCIE1 繪圖卡插槽附近提供另一個 DisplayPort 1.4 輸入接口,能夠搭配擁有內置 Mini-DisplayPort 接口的 ASROCK 繪圖卡,例如 ASROCK「Phantom Gaming U Radeon RX 590 8G OC」,直接在主機內接上附連的 Mini-DisplayPort to DisplayPort 線材,便能令 Thunderbolt 3 Type-C 接口帶有顯示輸出功能,更為美觀方便。



X570 Creator

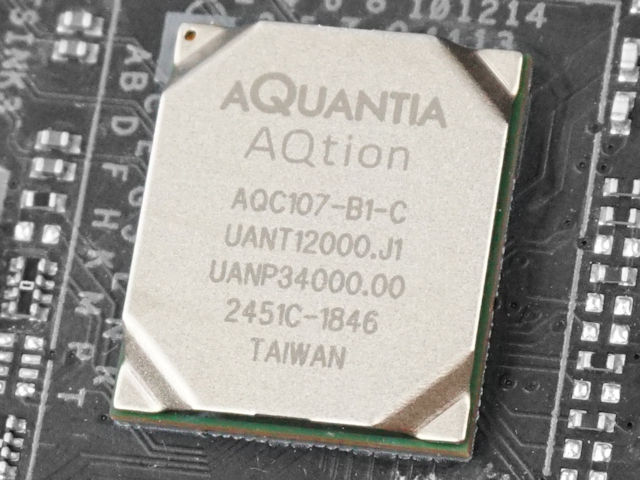

10G Aquantia AQC107 網絡晶片



X570 Creator



網絡發展越來越快,10G 將會成為網路服務的新趨勢,傳統的 Gigabit Ethernet LAN 已經不能滿足高階用家的需求,ASROCK「X570 CREATOR」就內建了 Aquantia AQC107 網絡晶片,提供一組 10GbE LAN RJ45 接頭,為需要極速網絡連接的進階使用者、內容創作者及傳輸 4K 影片串流等,提供高速低延遲的網絡體驗,同時向下兼容 5GbE、2.5GbE、1GbE 及 100Mbps Ethernet。



X570 Creator

▲ Intel i211AT Gigabit Ethernet 晶片



同時透過 Intel i211AT Gigabit Ethernet PHY 網絡晶片,額外提供一組 RJ45 Gigabit 網絡連接埠,用上 Anti-surge LanGuard 設計及訊號耦合技術加上優質貼片元件,能確保連線的可靠及高傳輸量,加入靜電保護與 EDS 突波防謢元件,相較傳統 Ethernet 接口的靜電耐受性提升 1.9 倍,突波防護能力提升 1.3 倍。







Wi-Fi 6 無線網絡模組



Z390 PHANTOM GAMING X

▲ Intel AX200NGW WiFi 6 無線網絡



內建全新 Intel「AX200NGW」WiFi 6 無線網絡模組,支援全新 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高無線連接速度可高達 2.4Gbps,追貼有線網絡速度,非常誇張。同時具備 Bluetooth 5.0 支援新一代智能手機及穿戴裝置的連結以及智慧家庭、車用物聯網等領域,帶來更高速、更遠傳輸距離的優勢。



X570 Creator

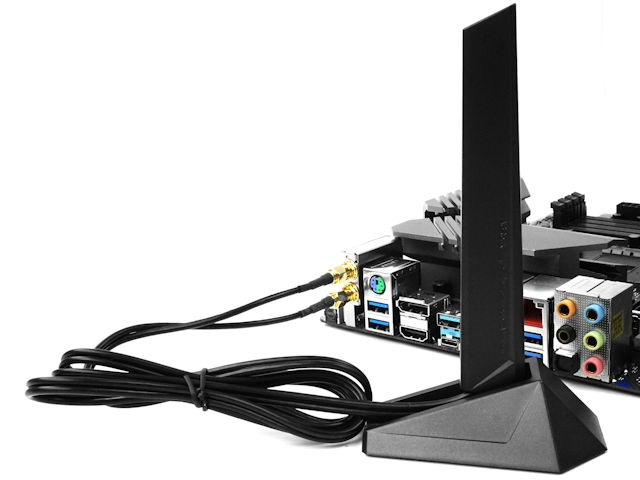

▲ 隨主機板附連高增益 Wi-Fi 天線







2 組 M.2 介面 + 8 個 SATA 3



X570 CreatorX570 Creator



主機板提供了 2 組 M.2 連接埠,兩條插槽皆最高支援 PCIe Gen 4 x 4 速度規格,最高傳輸速度可達 64 Gbps,但僅 M2_2 相容於 SATA 6Gbps 傳輸協定的 SSD 產品。



X570 Creator



M2_1 及 M2_2 皆支援最長 M. Key 22110,加入 M.2 Armor 散熱盔甲設計,可滿足高階 PCIe SSD 產品對散熱的需求。



X570 Creator



此外,主機板設有 4 組 SATA3 6Gbps 連接埠,支援以 RAID 0、RAID 1 及 RAID 10 模式運作,另外由 ASMedia ASM1061 提供額外 4 組 SATA3 連接埠,全部接口皆支援 AMD StoreMI 磁碟加速技術。







Purity Sound 4 音效模組

X570 Creator

▲ Realtek ALC1220 Codec 晶片



音效方面,ASROCK「X570 CREATOR」具備 Purity Sound 4 音效模組,採用 Realtek 頂級 ALC1220 Codec 晶片,支援數位 10 聲道音效晶片,可提供包括 7.1 聲道劇場級環繞音效,加上獨立運作的 2 聲道前端音效輸出,內建兩組類比數位轉換器 (ADC) ,並支援麥克風的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技術,提升至高達 120dB 訊噪比 (SNR) 音效輸出品質及 113dB 訊噪比的錄音品質。



X570 CreatorX570 Creator

▲ Nichicon Fine Gold 音效電容 (左) / Ti NE5532 耳擴放大器晶片 (右)



為提升耳機輸出質素加入 Ti NE5532 耳擴放大器晶片,支援高達 600Ω 阻抗耳機、無電容 Direct Drive 技術,音色溫暖保真度高,絕對是耳機發燒友必備。配搭高品質 Nichicon Fine Gold 系列音效處理電容,能提升音效解析能力及聲音延展擴大效果,為專業遊戲玩家帶來迫真音響效果。







支援 Polychrome Sync RGB 燈效



X570 CreatorX570 Creator



雖然主機板上並未設有任何信仰燈效,卻仍然提供了 1 組 RGB LED 接口,輸出為 12V 3A、36 W,以及 1 組可定址 LED 接口,輸出為 5V 3A、15W ,支援「PolyChrome RGB Sync」燈效同步技術,讓用家自行為系統佈置 RGB 燈光效果。





ASROCK X570 CREATOR 主機板

售價︰待定

查詢︰Felton (2273-8393)





小編評語︰



小編有幸率先取得全港首片 ASROCK「X570 CREATOR」主機板作評測,明顯看得出 ASROCK 是看準了 AMD Ryzen 3000 系列處理器將會吸引到影音內容創作者等高階用家,為滿足這部分客群的需求才首度推出「CREATOR」這個型號,並獨到地在 AMD 主機板上加入 Intel Thunderbolt 3 技術,配合 Aquantia 10GbE LAN 及 Intel Wi-Fi 6 無線網絡模組,為用家帶來極速且多樣化的週邊連接性,加上業界中數一數二的高品質元件用料,需要經常 Full-Load 處理器進行影片後製及輸出的 CREATOR 不容錯過這片「X570 CREATOR」呀 !!
