為迎接 Intel 11 代 Core 處理器登場,MSI 推出全新 MEG Z590 ACE 電競主機板,採用 18 相 90A 供電超豪華供電模組,完全滿足 Intel Core i9-11900K 啟動 ABT 後 All-Cores 保持 5.1GHz Boost Clock,並支援高達 DDR4-5600+ OC 記憶體速度,今次收到 MSI 送測的「黑金限量版,綑綁 Intel Core i9-11900K CPU 與 MSI MEG Z590 ACE 主機板與 MPG CoreLiqduid K360 水冷一起發售,打造最強電競平台。



MSI X Intel 黑金限量版

Gen 11



收到由 MSI 送測的 MEG Z590 主機板,看到這個大盒時真的嚇一跳,一片主機板怎會送來那麼大盒,原來 MSI 在某些國家地區與 Intel 合作的「黑金限量版」,綑綁 Intel CPU 與 MSI 主機板一起發售,黑色盒子配襯金色 MSI 龍魂徽章與三角幾何圖案,再加上 Intel x  msi 紙帶相當有質感。



Gen 11

打開巨型黑色外盒,內附有一片 MSI MEG Z590 ACE 主機板、一套 MSI MPG CORELIQUID K360 一體式水冷與 1 顆 Intel 11 代 Core i9-11900K (OEM 版本) 處理器,早前 HKEPC 已測試了 MPG CORELIQUID K360 一體水冷,這次開箱會集中於 11 代 Core-i9-11900K 與 MEG Z590 ACE 主機板上。





MSI MPG CORELIQUID K360





為何要綑綁 MPG CORELIQUID K360 水冷發售呢 ? 原來 Intel Core i9-11900K 新增 Adaptive Boost Technology  (ABT)技術,如果 CPU 溫度能壓在 100°C 以下, Intel 官方亦保証 Core i9-11900K  ASIC 體質,能在長期運作於 All-Core 5.1GHz 時脈。





MSI MPG CORELIQUID K360





這套 MPG CORELIQUID 水冷採用 Asetek 第 7 代水泵,搭配自家三把 MSI TORX FAN 4.0 風扇,能滿足 300W TDP 散熱需求,更具備充滿玩味性的水冷頭 2.4” LCD 顯示器,能夠顯示多種圖像,包括電腦系統資訊、自訂圖像、文字和時間,水冷頭內置設有一顆 6cm TORX FAN 3.0 風扇,可幫助主機板 VRM 供電模組降温散熱,水冷評測︰https://www.hkepc.com/20233

Gen 11





附連 1 顆 Intel 11 代 Core i9-11900K  OEM 版本處理器,黑色外盒配金色龍魂圖騰絕對是霸氣外露,聽聞這些 CPU 都經過 MSI 挑選體質有保証,香港區如果有出售黑金限量版,應該吸引到不少 MSI 粉絲搶購。





Gen 11





Intel Core i9-11900K 採用全新 Cypress Cove CPU 微架構,核心代號 Rocket Lake-S,具備 8 核心、16 線程雖然較上代 i9 少了 2 個核心,但 IPC 性能最高提升 19%,因此單核性能會較上代明顯提升,但多核性能則與上代持平,核心時脈為 3.5GHz、Turbo Boost 最高時脈為 5.3GHz,新增支援 Adaptive Boost 技術當 CPU 低於 100°C 時 All-Core 時脈可保持 5.1GHz,同時內建新一代 UHD Graphics 750 繪圖核心,支援倍頻解鎖、TDP 規格為 125W。







MSI MEG Z590 ACE 主機板

Gen 11



今次開箱主角是這塊 MSI MEG Z590 ACE 主機板,MEG 系列屬於高階發燒友型號,ACE 是旗艦級 GODLIKE 之下的高階型號,具備頂級的兼容性、擴展性與超頻能力,擁有 18 相 90A 超豪華供電模組及完善的 VRM 散熱設計,並支援高達 DDR4-5600+ OC 記憶體速度,性能表現力壓同級對手,誠意推薦給想要組裝新一代頂配遊戲平台的玩家。



Gen 11



MSI MEG Z590 ACE 除了主機板本體,同時附連 Wi-Fi 天線、 6 條 SATA 線、2 條 ARGB 線材、熱敏電阻溫度線、龍魂金屬徽章、USB 安裝隨身碟、MEG 貼紙、線材貼紙、螺絲批工具及安裝說明書。





Gen 11

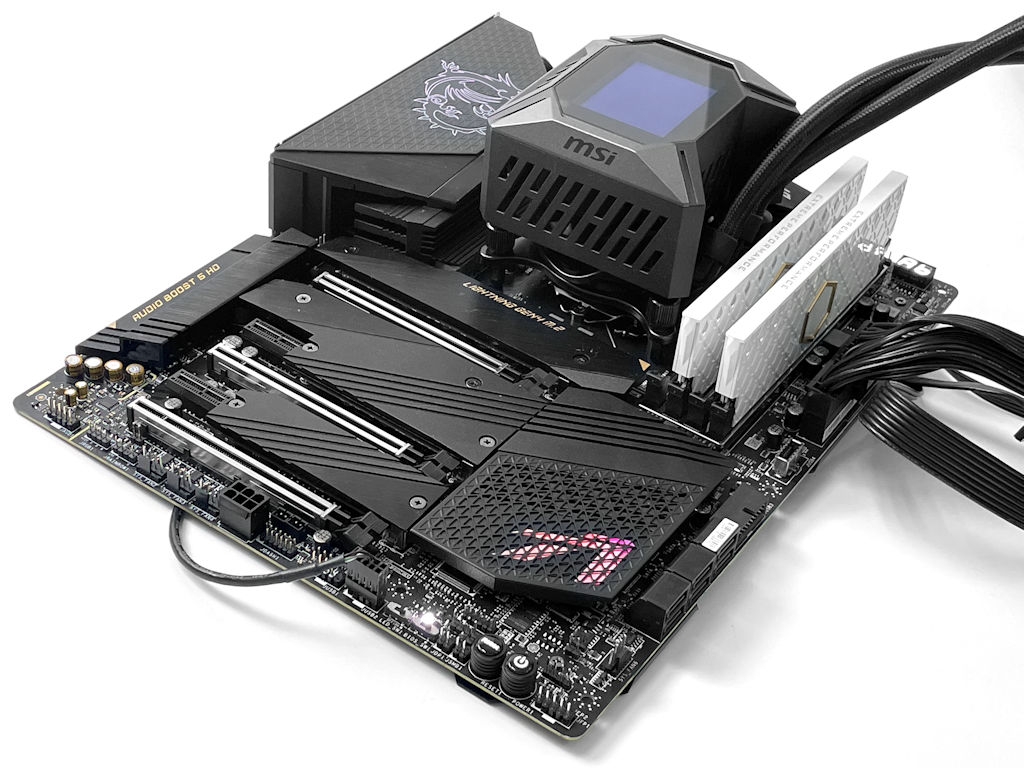

MSI MEG Z590 ACE 主機板採用 ATX Form Factor 規格,尺寸為 30.5cm x 24.4cm,灰黑色的主色調配合大量的土豪金字樣及線條作點綴,巨型 VRM FROZR 散熱器及 M.2 Shield FROZR 散熱盔甲的表面加入三角幾何圖形,加上在 I/O Shield 及晶片組上方的 Mystic Light RGB 燈效,外觀高調型格、極具質感。





Gen 11

▲ Chest Plate 背板設計





為提升主機板的電氣性,MSI MEG Z590 ACE 主機板採用了 8 層 2oz 銅 PCB,特別加入 Chest Plate 設計,透過半覆式的鋁合金背板,保護 PCB 防止彎板的情況,亦令產品外觀更有質感。







Socket LGA 1200 接口





Gen 11

▲ Socket LGA 1200





新一代「Z590」晶片組主機板沿用 Intel Socket LGA1200 處理器接口,支援最新第 11 代 Intel Core 桌上型處理器 Rocket Lake-S 系列,提供最多 8 核心、16 線程設計,加入 AVX -512 指令集、PCIe 4.0 傳輸介面、Intel Xe GPU 內置顯示晶片,亦相容現時第 10 代 Intel Core 處理器 Comet Lake-S 系列。





11th Gen Intel Core Desktop Processors

 ProcessCores/
Threads
L2L3Base ClockBoost ClockTDPOC UnlockIGPGPU ClockMemory
Support
Intel Core i9-11900KF14nm8/164MB16MB3.5GHz5.3GHz125W--D4-3200
D4-2933
Intel Core i9-11900K8/164MB16MB3.5GHz5.3GHz125WIntel UHD 7501.35GHz
Intel Core i9-11900F8/164MB16MB2.5GHz5.2GHz65W---
Intel Core i9-119008/164MB16MB2.5GHz5.2GHz65W-Intel UHD 7501.35GHz
Intel Core i7-11700KF8/164MB16MB3.6GHz5.0GHz125W--
Intel Core i7-11700K8/164MB16MB3.6GHz5.0GHz125WIntel UHD 7501.35GHz
Intel Core i7-11700F8/164MB16MB2.5GHz4.9GHz65W---
Intel Core i7-117008/164MB16MB2.5GHz4.9GHz65W-Intel UHD 7501.35GHz
Intel Core i5-11600KF6/123MB12MB3.9GHz4.9GHz125W--
Intel Core i5-11600K6/123MB12MB3.9GHz4.9GHz125WIntel UHD 7501.35GHz
Intel Core i5-116006/123MB12MB2.8GHz4.8GHz65W-

Intel UHD 750

1.35GHz
Intel Core i5-115006/123MB12MB2.7GHz4.6GHz65W-Intel UHD 7501.35GHz
Intel Core i5-11400F6/123MB12MB2.6GHz4.4GHz65W---
Intel Core i5-114006/123MB12MB2.6GHz4.4GHz65W-Intel UHD 7301.35GHz





雖然第 11 代 Intel Core 處理器仍然使用 14nm 製程,而核心數量由第 10 代的最高 10 核心、20 線程改為最高 8 核心、16 線程設計,經過 Rocket Lake-S 微架構改良後,IPC 獲得最高 19% 的提升,記憶體速度提升到原生 DDR4-3200,CPU PCIe Lanes 增加到 20 條,並加入支援 PCIe 4.0 傳輸規格、AVX -512 指令集、Intel Xe Graphics 繪圖核心,新增 AV1 解碼器等。







Intel Z590 系統晶片







Gen 11Gen 11



▲ PCH 散熱器  ▲ Intel Z590 系統晶片





全新 Intel 500 系列晶片組新增原生支援 USB3.2 Gen 2x2 20Gbps 連接埠,另外將記憶體超頻功能下放至 H570 及 B560 晶片組。而且 Z590 及 H570 晶片組的 DMI 3.0 Lanes 亦由上代的 x4 提升到 x8,總頻寬提升一倍至 7.86 GB/s,令擴充裝置的 I/O 頻寬更充裕,降低出現 DMI 頻寬瓶頸的機會。





Intel 500 Series Chipset Comparison

 Z590H570B560H510
CPU OC SupportYesNoNoNo
CPU PCIe Configuration

1x16+1x4

2x8+1x4

1x8+3x4

1x16+1x41x161x16
IGP Output Ports/Pipes3/33/33/33/2
Memory Channels / DIMMs Support2/42/42/42/2
Memory OC SupportYesYesYesNo
Optane SupportYesYesYesNo
CNVi Integrated WiFiAX201AX201AX201AX201
SDXC SDA 3.0 SupportNo
DMI 3.0 Lanesx8x8x4x4
Max HSIO Lanes30302414
Total USB Port14141210
USB 3.2 Gen 2x2322-
USB 3.2 Gen 2x11044-
USB 3.2 Gen 1x110864
Max PCIe Lanes24 Lanes
Gen3
20 Lanes
Gen3
12 Lanes
Gen3
6 Lanes
Gen3
Rapid Storage SupportYes
RST for PCIe Storage3210
Total SATA Ports6664
RST RAID SupportYesYesYesNo
vPro SupportNo









Gen 11

▲ DDR4 Steel Armor 記憶體插槽





記憶體方面,MSI MEG Z590 ACE 主機板提供 4 個 DDR4 DIMM 插槽,具備 Dual Channel 與 Intel XMP 2.0 記憶體技術,採用 2 DIMM per Channel 配置,可配置 un-buffered 及 non-ECC 記憶體模組,最高可支援 128GB 記憶體容量。





Z590 ACEZ590 ACE

▲ 成功達成 DDR4-5600 記憶體速度





為提升記憶體超頻能力及防止因用家安裝時施力過重令 PCB 變形導致接觸不良,MSI MEG Z590 ACE 主機板加入「DDR4 Steel Armor」不鏽鋼包覆插槽設計,除了降低記憶體模組的電磁干擾外,還能大幅強化 DIMM 插槽強度。加上新一代 Rocket Lake 處理器的 IMC 體質再進一步提升,官方規格支援最高 DDR4-5600+ XMP 記憶體速度。



測試採用 Team Group DDR4 4400MHz CL19 8GB x 2 記憶體,在主動調整電壓及放鬆延遲值的情況下,能夠超頻至 DDR4-5600 並完成負載測試,記憶體超頻表現非常強大,喜歡「超 RAM」的玩家一定會愛不惜手。







18 相 90A 供電



Z590 ACE

▲ 採用 16 + 1 相供電模組、VRM FROZR 主動式散熱器





供電方面,MSI MEG Z590 ACE 主機板具備相當豪華的 18 相數位供電設計,其中 16 相位處理 CPU vCore 供電、2 相位處理 IGP 供電,配搭巨型 VRM FROZR 主動式散熱器及在背面加入鋁金屬散熱片,確保供電模組能夠應付 CPU 長時間高負載下的電力需要。



Z590 ACEZ590 ACE

▲ ISL69269 PWM 控制器 ▲ ISL99390 90A Dr.Mos





採用 Renesas Intersil ISL69269 數位電源控制器,支援獨立監控、最佳化每一相電源,有著比以往更有效率、更精準的電源調控,配搭 18 顆 Intersil ISL99390 90A Dr.Mos 晶片,內建下坡電流檢測及一系列故障保護技術,確保所有相數能夠維持穩定運作,而且每相能夠承受高達 90A 的持續電流,最大支援 1440A CPU 電流負載,完全滿足 Intel i9-11900K 進行高度超頻下的負載需求。



Z590 ACEZ590 ACE

▲Titanium Choke III 鈦金屬電感 ▲日製 10K 小時黑金電容





用上 Titanium Choke III 第三代鈦金屬電感,不但有著極強的耐高溫能力,即使在 220°C 的極端環境中也能穩定運作,而且對比上代提升了 30% 的供電效率。再搭配日系 10K 小時黑金固態電容,擁有更低的等效串聯電阻,可降低供電時所產生的電源損耗,除了提供充裕的超頻能力及系統穩定性外,還可以使主機板於長期超頻下仍能具備至少 1 萬小時的使用壽命,增加組件耐久力。







Lightning PCI-E Gen 4、PCIe Steel Armor 插槽





Gen 11

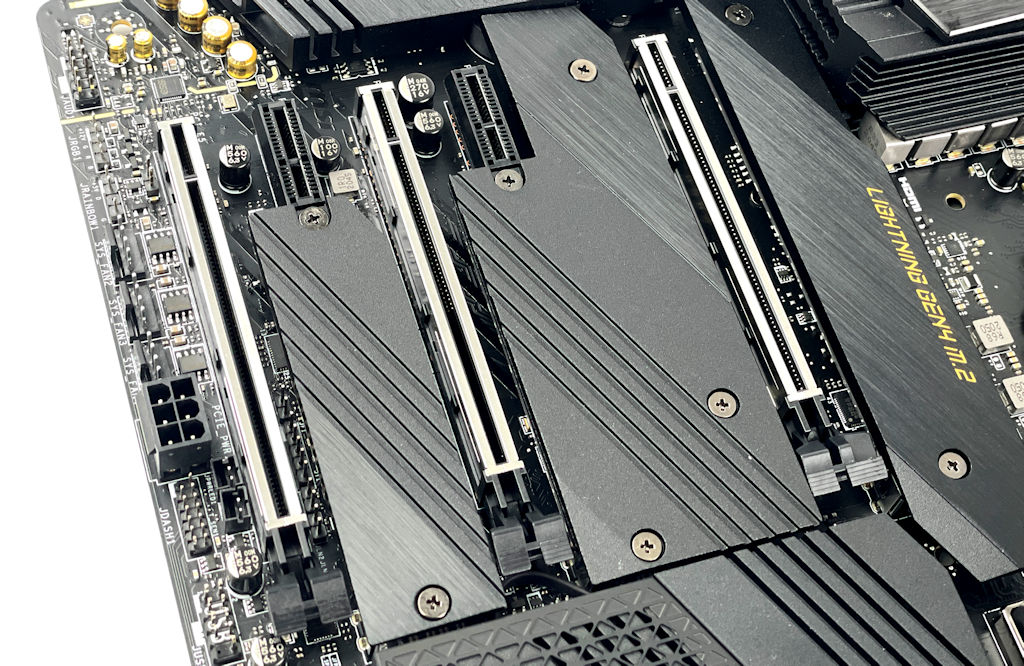

▲ 具備 3 組 PCIe x16 繪圖卡接口





主機板提供 3 組 PCIe x16 擴充槽,當中 PCI_E1 及 PCI_E3 插槽由 CPU LANES 提供分別支援最高,支援最高 PCIe 4.0 x16 及 PCIe 4.0 x8 傳輸配置,而 PCI_E5 插槽則由 Z590 晶片組提供,支援最高 PCIe 3.0 X4 傳輸配置,並且支援 AMD 3-Way CrossFire 顯示卡協同加速技術。另外亦透過 Z590 晶片組提供 2 組 PCIe x1 插槽,採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊。





PCIe Slot Configurations

 PCI_E1PCI_E2PCI_E3PCI_E4PCI_E5
11th Gen / 10th GenPCIe 4.0 x16 / PCIe 3.0 x16PCIe 3.0 x1-PCIe 3.0 x1PCIe 3.0 x4
11th Gen / 10th GenPCIe 4.0 x8 / PCIe 3.0 x8PCIe 3.0 x1PCIe 4.0 x8 / PCIe 3.0 x8PCIe 3.0 x1PCIe 3.0 x4





為應付高階繪圖卡的重量,PCI_E1 及 PCI_E3 插槽採用「 MSI Steel Armor 」全包覆式不鏽鋼加固插槽,具備焊接點強化能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,相較傳統 PCIe 接口其橫向強度提升了 1.7x ,縱向強度則提升 3.2x ,接口外觀亦變得更好看。









Pre-Install I/O Shield 、USB-C 20Gbps 接口

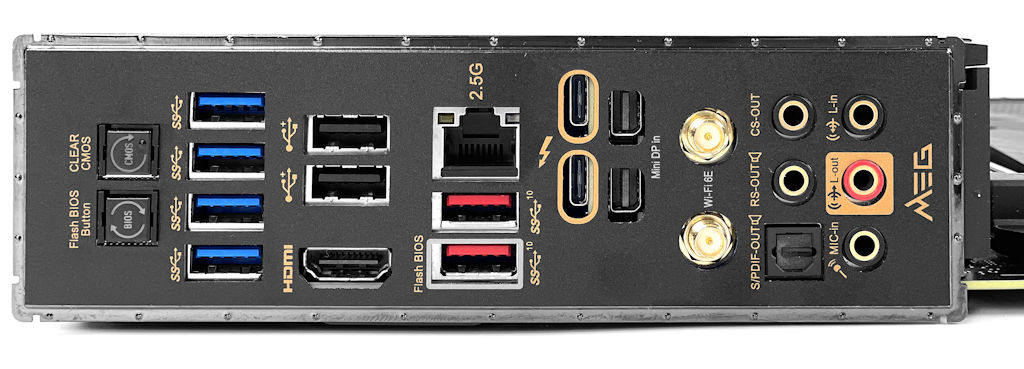

MSI MEG Z590 ACE 繼續採用 Pre-Install I/O Shield 設計,不僅令安裝時更加方便,對於採用開放式機箱的玩家來說將會更整齊美觀,更能強化防塵效果,I/O Panel 設有 Clear CMOS 及 Flash BIOS Button 功能,無需打開機箱尋找 Jumper,



Gen 11







Z590 ACEZ590 ACE

▲ Intel JHL8540 Thunderbolt 4 模組 ▲  具備 Mini DP in 結合 Type C 輸出

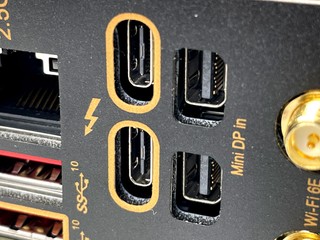

廠方特別加入 Intel JHL8540 Thunderbolt 4 控制器,額外提供 2 組 Thunderbolt 4 的 Type C 接口,最高支援 40Gbps 速度,同時亦可支援 USB 4 裝置最高提供 20 Gbps 傳輸速度,並提供最高 5V/3A  15W 充電能力,每個 Type C 連接埠可以用 Daisy-Chain 方式連接最多 3 個 Thunderbolt 4 或 5 個 Thunderbolt 3 裝置,特別提供兩個 Mini DisplayPort 輸入接口,讓用家可以將顯示卡的 DisplayPort 顯像訊號集成在 USB-C 接口,支援最高 8K USB-C 顯示器。







Wi-Fi 6E AX 210 無線網絡模組



MSI MPG Z590 GAMING CARBON WIFI

▲ Intel AX210 無線網絡模組



MSI MPG Z590 GAMING CARBON WIFI 主機板採用最新 Intel Wi-Fi 6E AX210 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高頻段更由 5GHz 升級到 6GHz,最高無線連接速度可高達 3Gbps,近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等等的連結,預計 2021 年中便能正式開始使用 WiFi 6E 的功能。



Z590 ACE









Intel i225-V 2.5G Ethernet



Z590 ACEZ590 ACE

▲ Intel S0303L66 晶片 (Intel I225-V B3)





有線網絡方面,MSI MEG Z590 ACE 採用 1 組 Intel I225-V 2.5G 網絡晶片,支援 10/100/1000/2500 Mbps 網絡連接速度,網絡傳輸性能提升高達 2.5倍,能更高的速度下載遊戲及傳輸文件,同時擁有更低的網絡延遲值,帶來暢順無比的連接體驗。







支援 Gen 4 M.2 SSD



Z590 ACE





MSI MEG Z490 ACE 提供了 4 組 M.2 SSD 連接埠,其中 M2_1 是直連 CPU 支援 PCIe Gen4 x 4 速度規格,最高傳輸速度為 64Gbps,其餘 M2_2 / M2_3 / M2_4 均由 Z590 晶片組,全部插槽皆支援最高 PCIe Gen 3 x 4 速度規格,最高傳輸速度為 32Gbps,但僅 M2_2 及 M2_3 相容於 SATA 6Gbps 傳輸協定的 SSD 產品。





Z590 ACE





M2_1 連接埠支援最長 M. Key 22110 規格,M2_2 / M2_3 / M2_4 則支援最長 M. Key 2280,全部皆加入 M.2 Shield FROZR 散熱片,可滿足高階 PCIe SSD 產品對散熱的需求。





Z590 ACE





此外,主機板設有 6 組由 Intel Z590 系統晶片組提供的 SATA 6Gbps 連接埠,支援 RAID 0、RAID 1、RAID 5、RAID 10 模式及 Intel Rapid Storage Technology 儲存技術。







MSI Audio Boost 5



Z590 ACE



音效方面,MSI MEG Z590 ACE 加入 Audio Boost 5 音效模組,採用了全新 Realtek ALC4080 音效晶片,有別於舊有 ALC1220 是採用 HDA 或 I2S / I2C 通道,改為使用 USB Audio 標準,提供 10 個 DAC 通道、支援 7.1 聲道劇場級環繞音效,支援前後音效面板同時多重流音效輸出,高達 120dB 訊噪比 (SNR) 音效輸出品質 及 110dB 訊噪比的錄音品質。





MSI MEG Z490 ACE 電競主機板MSI MEG Z490 ACE 電競主機板

▲Audio Boost 5 音效模組





ww了具備 32-bit Hyperstream 架構的 ESS Hi-Fi Sabra ES9018Q2C DAC 晶片,提供專業級 121 dB 訊噪比 (SNR) 的 Hypertream 動態範圍,在訊號轉換過程中產生的雜音極少。同時提供 -115 dB 的總諧波失真加雜訊 (THD + N) 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出,帶來極致通透純淨的音訊,為專業遊戲玩家帶來迫真音響效果。






MSI Mystic Light RGB光效



燈光效果方面,MSI MEG Z50 ACE 電競主機板在 I/O Cover 及 PCH 散熱器上加入高亮度 RGB燈粒,支援 MYSTIC LIGHT RGB 光效同步,支援高達 30 種不同特效,讓玩家打造自己喜愛的 RGB 燈光效果,信仰滿載。



Z590 ACEZ590 ACE





此外,主機板提供了 1 組 4-pin RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A,同時提供 2 組 3-pin RAINBOW LED 可定址 RGB 接口,支援 5V 3A 最高 15W 功率的 RGB 裝置,讓用家為系統佈置更豐富的 RGB 燈效。







散熱測試︰



Z590 ACE







為滿足 Intel Core i9-11900K 處理器啟動 ABT 後的散熱需要,「黑金限量版」附連了 MSI MPG CORELIQUID K360 一體式水冷,可以看到 MSI MEG Z590 ACE 主機板搭配 Core i9-11900K 後,可以長時間維持在 5.1GHz 水平,CPU Package 錄得最高 301.03W,但溫度可以壓在 90°C 水平,相當驚人。





Z590 ACE













MSI MEG Z590 ACE 主機板

售價︰HK$4,199

查詢︰Felton (2273-8393)





編輯評語︰



MSI 推出全新 MEG Z590 ACE 旗艦級電競主機板,規格上極盡豪華,18 相 90A 供電設計、巨型 VRM FROZR 散熱器,支援高達 DDR4-5600+ OC 記憶體超頻,絕對是 4 DIMM 板同級之冠,可惜香港沒有推出「黑金限量版」,但如果閣下有時購買 Z590 ACE + i9-11900K 的話,由於開 ABT 後 CPU 功耗可達 300W,搭配 MSI MPG CoreLiquid K360 水冷將會是個好選擇。
