嘩!! 個齒輪識得轉架~
ASROCK Z590 TAICHI 主機板評測
文: Angus Wong / 評測中心


第 11 代 Intel Core 系列 CPU 尚未登場,Z590 晶片組的主機板就先行上陣,ASRock 就推出全新 Z590 TAICHI,繼續以強勁的供電用料及完善的週邊連接性作賣點,採用 14 相 90A Dr.MOS 供電模組,完全滿足下代 Intel Core i9 在重度超頻下的電力需求。繼續設有全覆式散熱盔甲及鋁合金背板設計,全黑化的配色襯托出象徵太極系列的齒輪裝飾,其中一組齒輪更會在系統運作時慢慢轉動,想砌 11 代 Intel 機的讀者不妨考慮下。



ASROCK Z590 TAICHI 主機板



ASROCK Z590 TAICHI 主機板

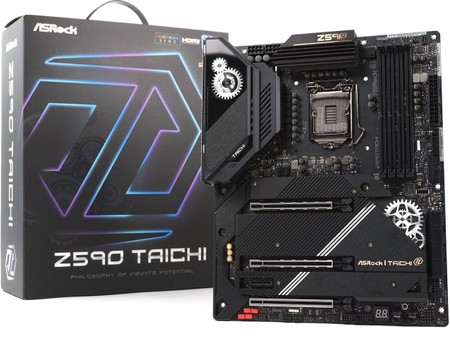

▲ ASROCK Z590 TAICHI 主機板





嘩,個齒輪識得轉㗎!ASRock 全新一代 Z590 TAICHI 主機板隆重登場,升級更強勁的 14 相 90A Dr.MOS 供電模組,特別在 VRM Heatsink 上加入風扇作主動式散熱,確保在搭配第 11 代 Intel Core 處理器完全負載下仍能保持穩定。而且特別為 Hardcore 遊戲玩家設有 Lightning Gaming Ports 設計,將滑鼠及鍵盤的訊號分別透過 USB 及 PCIe 介面傳輸,防止兩者的訊號出現干擾。加上 PCIe 4.0 M.2 插槽、雙 Thunderbolt 4 及 Killer LAN + Killer Wi-Fi 6E 網絡組合,將會是砌新一代 Intel 高階機的旗艦級選擇。



ASROCK Z590 TAICHI 主機板

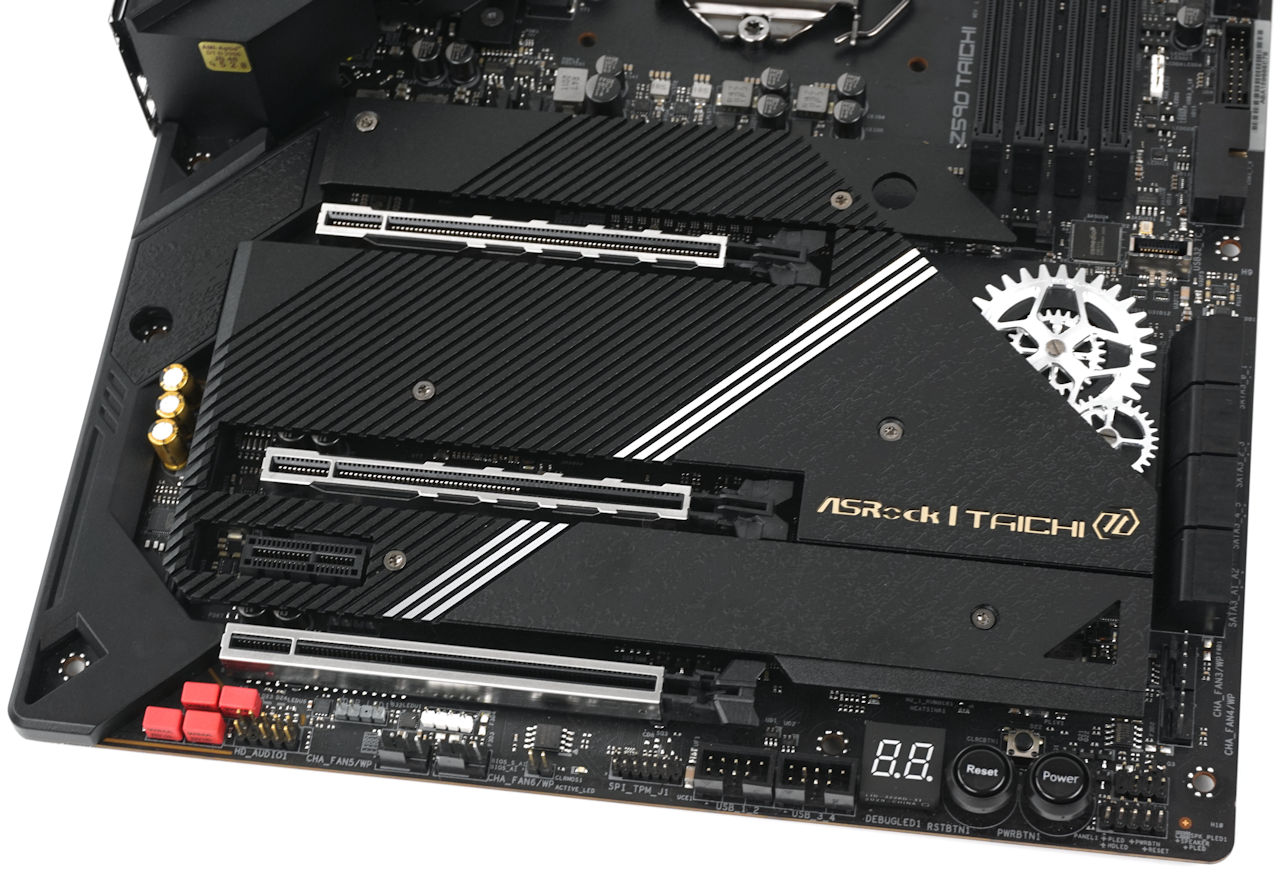

▲ 全黑化塗裝、金屬齒輪裝飾





ASRock TAICHI 系列的外觀真的是一代比一代型格,今代 Z590 TAICHI 繼續採用 ATX Form Factor 規格、30.5cm x 24.4cm 尺寸大小,整塊 PCB 用上了純黑色的塗裝,上面的 VRM 散熱器及一體式 PCH、M.2 散熱盔甲亦是以黑色打造,但就用上金屬磨砂、坑紋及迷彩蝕刻處理,搭配銀色的金屬條紋、金色的 TAICHI 及 Z590 字樣,再加上 I/O Cover 及 PCH 散熱器上的銀白色金屬齒輪裝飾,為大家帶來耳目一新的全新「太極」。



ASROCK Z590 TAICHI 主機板

▲ I/O Cover 下的金屬齒輪裝飾





正如文章開首所說,今代 Z590 TAICHI 的齒輪終於能夠動起來了,ASRock 在 I/O Cover 上的金屬齒輪裝飾裝上步進馬達,在剛開機或是每隔一段時間後便會先以逆時針轉動一周再以順時針方向轉回原先的角度,非常新穎特別。



▲ 齒輪裝飾能夠轉動



ASROCK Z590 TAICHI 主機板

▲ 用家能在 BIOS 中設置齒輪每次轉動的間隔時間



ASROCK Z590 TAICHI 主機板

▲ 齒輪裝飾以步進馬達驅動



ASROCK Z590 TAICHI 主機板



而且在主機板的 I/O Shield、PCH 散熱器及右側的底部位置加入了 RGB LED 燈粒,預設開機後就會發出耀目的彩虹漸變燈效,支援自家的 Polychrome Sync RGB 燈效同步技術,配合主機板上兩組 5V RGB 及 12V ARGB 接口,輕易打造全套無違和感的信仰燈效。



ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板



ASROCK Z590 TAICHI 主機板

▲ 主機板背面設有鋁合金背板





ASROCK Z590 TAICHI 的背面繼續設有鋁合金背板,有助提升 PCB 剛性,防止長時間承受搭式風冷散熱器及高階顯示卡的重量導致 PCB 變型。而且在背板與 PCB 之間加入導熱墊,稍為幫助供電模組元件散熱。







Socket LGA 1200 接口



ASROCK Z590 TAICHI 主機板

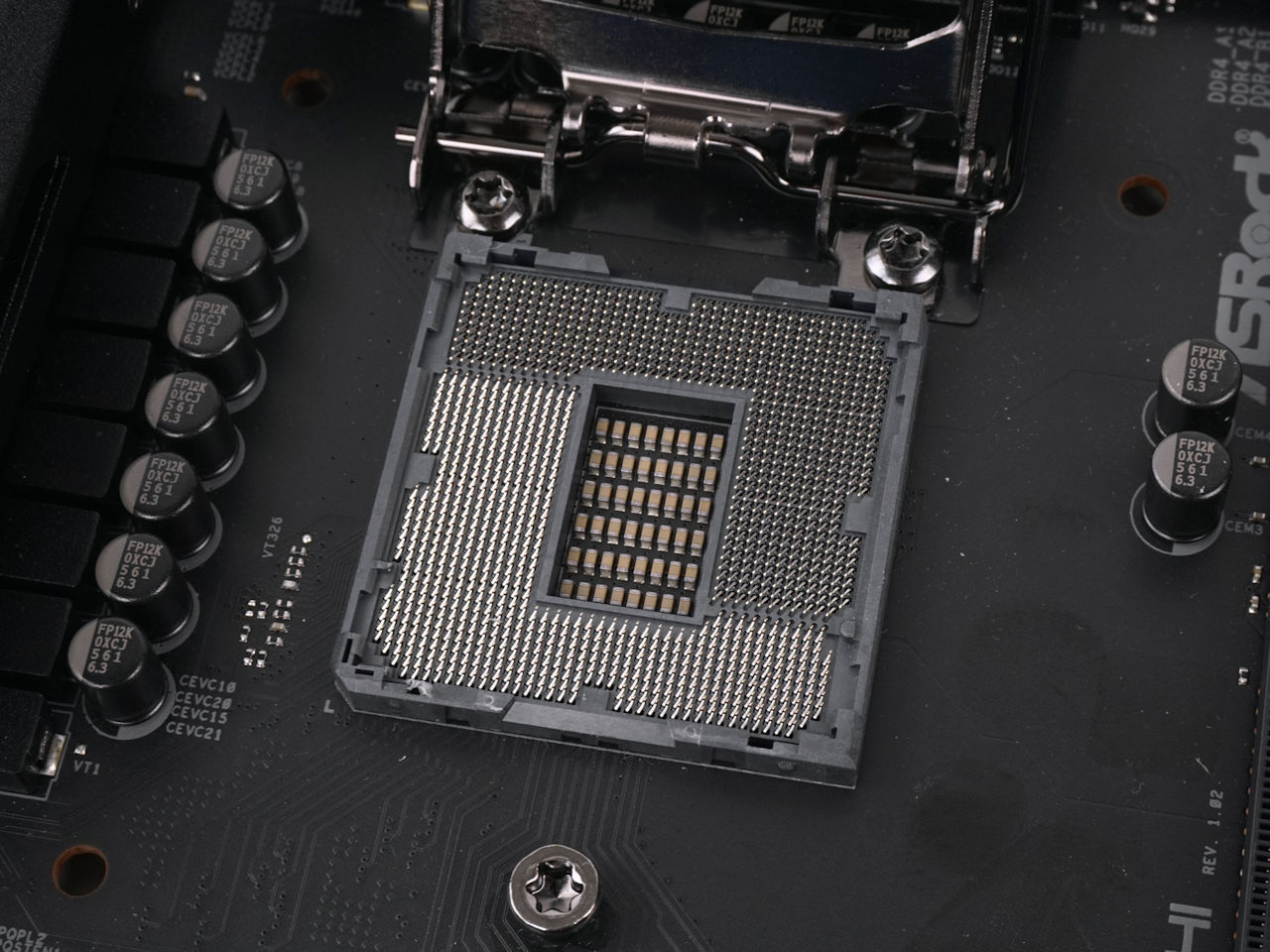

▲ Socket LGA 1200





新一代 Z590 晶片組主機板沿用 Intel Socket LGA 1200 處理器接口,支援最新第 11 代 Intel Core 桌上型處理器 Rocket Lake-S 系列,提供最多 8 核心、16 線程設計,加入 AVX -512 指令集、PCIe 4.0 傳輸介面、Intel Xe GPU 內置顯示晶片,亦相容現時 Comet Lake-S 架構的第 10 代 Intel Core 系列處理器。



第 11 代桌上型 Intel Core 處理器家族

處理器 製程核心/線程

L2

L3

基礎時脈最大渦輪時脈TDP不鎖倍頻IGPGPU時脈記憶體速度
Intel Core i9-11900KF14nm8/164MB16MBTBCTBC125W--DDR4-3200
Intel Core i9-11900K8/164MB16MB3.5GHz5.3GHz125WIntel Xe 32 UE1.35GHz
Intel Core i9-11900F8/164MB16MBTBCTBC65W---
Intel Core i9-119008/164MB16MBTBCTBC65W-Intel Xe 32 UE1.35GHz
Intel Core i7-11700KF8/164MB16MBTBCTBC125W--
Intel Core i7-11700K8/164MB16MBTBC5.0GHz125WIntel Xe 32 UE1.35GHz
Intel Core i7-11700F8/164MB16MBTBCTBC65W---
Intel Core i7-117008/164MB16MBTBCTBC65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11600KF6/123MB12MBTBCTBC125W--
Intel Core i5-11600K6/123MB12MBTBC4.9GHz125WIntel Xe 32 UE1.35GHz
Intel Core i5-116006/123MB12MBTBCTBC65W-Intel Xe 32 UE1.35GHz
Intel Core i5-115006/123MB12MB2.7GHz4.6GHz65W-Intel Xe 32 UE1.35GHz
Intel Core i5-11400F6/123MB12MBTBCTBC65W---
Intel Core i5-114006/123MB12MB2.6GHz4.4GHz65W-Intel Xe 24 UE1.35GHz



雖然第 11 代 Intel Core 處理器仍然使用 14nm 製程,而且核心數量由第 10 代的最高 10 核心、20 線程改為最高 8 核心、16 線程設計,但是經過 Rocket Lake-S 對微架構作出改良後,IPC 獲得最高 19% 的提升,記憶體速度提升到原生 DDR4-3200,CPU PCIe Lanes 增加至 20 條,並加入支援 PCIe 4.0 傳輸規格及 AVX -512 指令集。Non-F 型號升級至 Intel Xe Graphics 繪圖核心並新增 AV1 硬體解碼器等等。







Intel Z590 系統晶片



ASROCK Z590 TAICHI 主機板

▲ Intel Z590 系統晶片





Intel Z590、H570、B560 及 H510 晶片組規格對比

晶片組Z590H570B560H510
代號Rocket LakeRocket LakeRocket LakeRocket Lake
匯流排速度8GT/s8GT/s8GT/s8GT/s
支援處理器超頻YesNoNoNo
支援的顯示器數量3332
每個通道的 DIMM 數量2221
記憶體通道2222
支援記憶體超頻
PCIe 版本PCIe 3.0PCIe 3.0PCIe 3.0PCIe 3.0
PCIe 線道數量上限2420126
處理器 PCIe 配置支援

1x16+1x4

2x8+1x4

1x8+3x4

1x16+1x41x161x16
USB 連接埠總數14141210
USB 3.2 Gen 2x2322-
USB 3.2 Gen 2x11044-
USB 3.2 Gen 1x110864
USB 2.014141210
CNVio 整合式無線網路AX201AX201AX201AX201
SATA 6.0 Gb/s 接口數量上限6664
RAID 配置0,1,5,100,1,5,10不支援不支援
DMI 3.0 通道數x8x8x4x4
最大 HSIO 通道數30302414
支援 Intel Optane 記憶體
支援 Intel 快速儲存技術



全新 Intel 500 系列晶片組新增原生支援 USB3.2 Gen 2x2 20Gbps 連接埠,另外將記憶體超頻功能下放至 H570 及 B560 晶片組。而且 Z590 及 H570 晶片組的 DMI 3.0 Lanes 亦由上代的 x4 提升到 x8,總頻寬提升一倍至 7.86 GB/s,令擴充裝置的 I/O 頻寬更充裕,降低出現 DMI 頻寬瓶頸的機會。







支援最高 DDR4-5000 OC



ASROCK Z590 TAICHI 主機板

▲ 15μ 鍍金接針設計 DIMM 插槽





記憶體超頻能力從來都是主機板廠商們的兵家必爭之地,為加強 ASROCK Z590 TAICHI 的記憶體超頻幅度,廠方在 4 組 DDR4 DIMM 插槽上採用了 15μ 鍍金接針設計,配合 2oz 銅內層的 PCB 電路板,提供更穩定的信號傳輸並防止其他層數的訊號平擾,加上 Daisy Chain 串接佈線方式,有助提升 1 DIMM Per Slot 配置時的記憶體超頻能力。



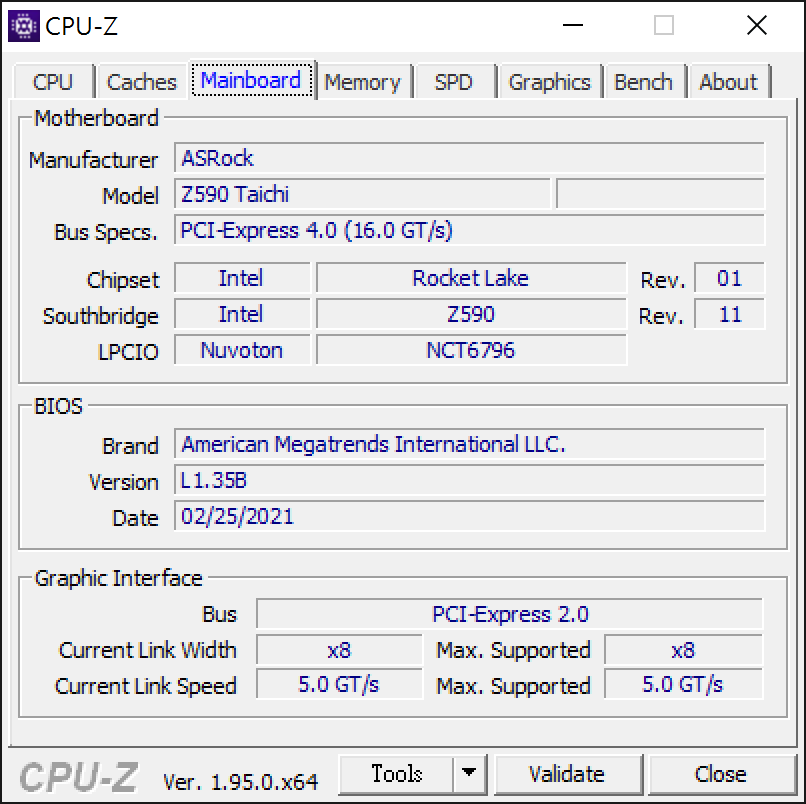

ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板



根據主機板官方規格,Z590 TAICHI 配合第 11 代 Intel Core 處理器能夠提供最高 DDR4-5000+ OC 速度,相較上代 Z490 TAICHI 的 DDR4-4666+ OC 提升不少。筆者採用 AORUS RGB Memory DDR4-4800MHz 16GB (GP-ARS16G48) 記憶體,手動增加工作電壓及放鬆 CL 值後成功超頻至 DDR4-5200 並完成負載測試,記憶體超頻能力相當不俗。







14 相 90A Dr.MOS 供電模組



ASROCK Z590 TAICHI 主機板

▲ 14 相 90A Dr.MOS 供電模組





豪華的供電用料一向是 ASRock TAICHI 系列的賣點之一,今代 Z590 TAICHI 亦不例外,搭載了 14 相 Dr.MOS 供電模組,當中 12 相負責 CPU vCore 供電,剩下的 2 相負責 VCCGT 內置顯示核心供電。由於相與相之間的啟動時間會因為更多的相數而縮短,變相每一組相位在完成該次的電力輸出後會有較長的散熱時間,讓每相供電能夠維持在最佳的運作溫度,提供更高的工作效率。



ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板

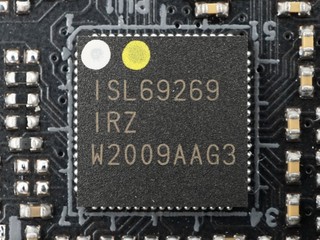

▲ ISL69269 PWM 控制器、ISL99390 90A Dr.MOS 晶片





供電元件方面,採用了 Renesas ISL69269 PWM 控制器,最高能夠輸出 8 相 PWM 信號,以 6 + 2 模式運作,搭配 6 顆 Renesas ISL6617A PWM Doubler,倍相成 12 + 2 相模式運作,以驅動 16 顆 Renesas ISL99390 Dr.MOS 晶片,配備最新 Smart Power Stage 技術,實時監控每相的電流及溫度,每相能承受 90A 的持續電流通過,最大支援 1080A CPU vCore 及 180A IGP 核心電流負載,應付 Intel Core Gen 10、11 的高階處理器在大幅度超頻之下的負載都是綽綽有餘。



ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板

▲ 90A 合金電感、日系 Nichicon 12K 小時電容





搭配 90A Premium 級高效合金電感,相比傳統鐵粉電感有著更高的磁性及熱阻抗,大幅提升可以承受的飽和電流,改善主機板的 vCore 電壓供應表現,降低處理器在突如其來的負載時的 vDrop 水平以加強超頻時的穩定性。除音效模組外,全板皆採用頂級規格的日系 Nichicon 12k 小時聚合物固態電容,在 105ºC 的極端溫度下能至少具備 1.2 萬小時使用壽命,相較市面上不少主機板僅採用 5k 或 10k 小時電容更勝一籌。







主動式散熱 VRM Heatsink



ASROCK Z590 TAICHI 主機板

▲ 用上特大的 VRM 散熱器

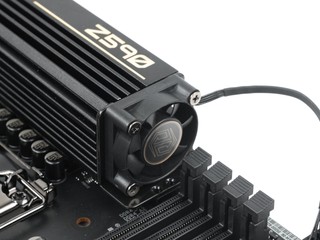

ASROCK Z590 TAICHI 主機板繼續用上特大的 VRM 散熱器,兩個 Heatsink 中間以導熱管連接,再透過一把內置的 3cm 散熱風扇將熱力排走。而且主機板亦附連了額外一組 3cm 散熱風扇及 4cm 風扇支架,供用家加裝在 VRM Heatsink 上,以獲得更強勁的 VRM 散熱效能,將 Dr.MOS 晶片維持在更低的工作溫度,進升供電效率及主機板的耐用性。



ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板

▲ 附連 3cm 散熱風扇及 4cm 風扇支架







Debug LED、實體開機鍵、RESET鍵



ASROCK Z590 TAICHI 主機板



作為旗艦級的主機板型號,實體開機鍵及 RESET 鍵都已經是標準配置,方面在「裸機」平台上進行超頻,而且提供 Q-Code 自我檢測碼,當無法開機時供用家得悉出現問題的部分並進行故障排解。







STEEL SLOT GEN 4 插槽

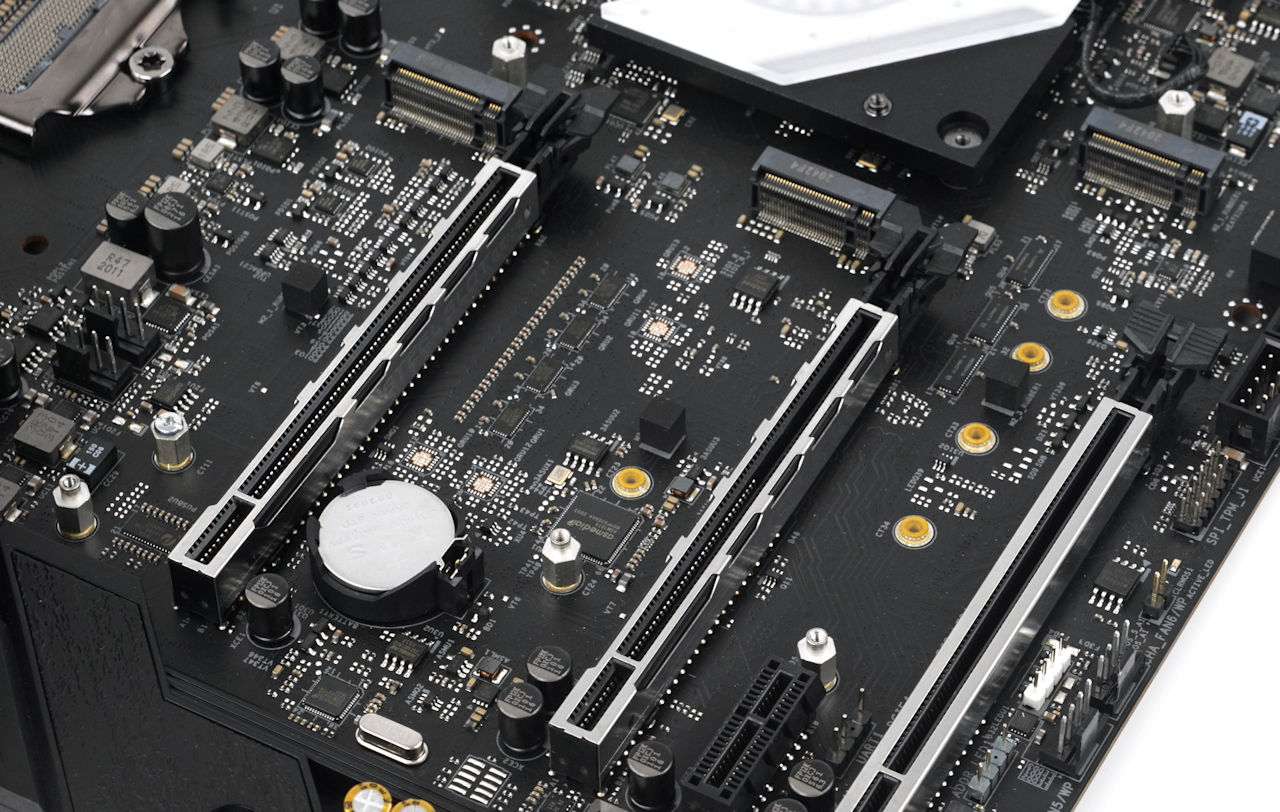

ASROCK Z590 TAICHI 提供了 3 組 PCIe x16 擴充槽,當中 PCIE1 及 PCIE2 由 CPU LANES 提供,可視乎搭載的 10代或 11代 Intel Core 處理器提供 PCIe 3.0 或 PCIe 4.0 插槽,組成一組 PCIe x16 或兩組 PCIe x8 配置。而 PCIE3 及 PCIE 4 則由 Z590 晶片組提供,提供 PCIe 3.0 x4 連接速度的 PCIe x16 插槽及 PCIe 3.0 x 1 插槽,方便用家連接 PCIe SSD 裝置、視訊擷取卡、音效卡及網絡卡等週邊 AIC。



ASROCK Z590 TAICHI 主機板



全部的 PCIe x 16 插槽都有加入金屬強化設計,加入全包覆式不鏽鋼外殼及額外的固定焊接點強化,能避免因施力不當或顯示卡過重對 PCIe 插槽的損害,大幅延長插槽的耐久度。而除了 PCIe 插槽的加固設計外,Z590 TAICHI 還附贈了自家設計的顯示卡支架,能夠安裝在主機板上,對顯示卡尾部作出承托,對於現時越出越厚重的顯示卡散熱器具有相當大的幫助。



ASROCK Z590 Steel Legend WiFi 6E

▲ 附贈的顯示卡支架





PCIe 插槽配置



處理器PCIE1PCIE2PCIE3PCIE4
11th Gen Intel CorePCIe 4.0 x16-PCIe 3.0 x1PCIe 3.0 x4
PCIe 4.0 x8PCIe 4.0 x8PCIe 3.0 x1PCIe 3.0 x4
10th Gen Intel CorePCIe 3.0 x16-PCIe 3.0 x1PCIe 3.0 x4
PCIe 3.0 x8PCIe 3.0 x8PCIe 3.0 x1PCIe 3.0 x4







3 組 M.2 SSD 介面、8 個 SATA 3 6Gbps 接口



ASROCK Z590 TAICHI 主機板

▲ 提供 3 組 M.2 SSD 介面





Z590 TAICHI 提供了 3 組 M.2 插槽,其中 Hyper M.2 插槽 (M2_1) 由處理器線路提供,所以搭配 10代或 11代 Intel Core 處理器會影響其 PCIe 版本,最高支援 PCIe Gen 4 x 4、64Gbps 傳輸速度。而 Ultra M.2 (M2_2、M2_3) 則由 Z590 系統晶片組提供,支援最高 PCIe 3.0 x 4 或 SATA3 傳輸協定。



ASROCK Z590 TAICHI 主機板

▲ 全部 M.2 SSD 插槽都被散熱 Heatsink 覆蓋





M2_1 及 M2_2 連接埠支援最長 M. Key 2280 規格,M2_3 則支援最長 M. Key 22110,加入三組 M.2 SSD + PCH 散熱器,組成全幅面的散熱盔甲,在滿足高階 M.2 產品散熱需求的同時令主機板外觀更型格統一。



ASROCK Z590 TAICHI 主機板

▲ 提供 8 組 SATA 6Gbps 連接埠





此外,主機板設有 Intel Z590 系統晶片組提供的 6 組 SATA3 6Gbps 連接埠,支援 RAID 0、RAID 1、RAID5、RAID 10 模式,並透過 ASMedia ASM1061 額外提供兩組 SATA3 接口,滿足用家對儲存裝置擴充性的要求。







雙 Thunderbolt 4 接口



ASROCK Z590 TAICHI 主機板

▲ 主機板背板 I/O



主機板的 I/O 亦已標配了彈性化背板,設有 BIOS Flashback 按鈕,提供 HDMI IGP 顯示輸出、7.1 聲道音效輸出、2 組 RJ45 網絡連接埠、6 組 USB-A 接口以及 2 組 Thunderbolt 4 USB Type C 接口。



ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板

▲ Intel JHL8540 Thunderbolt 4 控制器、Cypress CYPD6227 USB-C 控制器





加入了 Intel JHL8540 Thunderbolt 4 控制器,提供 2 組 USB Type-C 接口,支援 USB 4.0 及 Thunderbolt 4 傳輸協定,最高提供 40Gbps 傳輸速度,向下兼容於 Thunderbolt 3 及未來推出的 USB 4 介面,更透過 Cypress CYPD6227 USB Type-C Port Controller 提供 USB PD 2.0 快速充電功能,支援最高 9V@3A(27W)或 5V@3A(15W) 電力輸出。同時支援 IGP 顯示輸出功能,搭配全新 Intel Xe 顯示核心提供最高單個 8K 12-bit HDR 或兩組 4K 10-bit HDR 顯示輸出。







Lightning Gaming Ports



USB 連接埠方面,ASROCK Z590 TAICHI 合共提供 6 組 USB Type A 接口,其中 2 組支援 USB 3.2 Gen2x1 10Gbps 速度,另外 4 組則是 USB 3.2 Gen1 5Gbps,接口數量稍遜同級大板。



ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板

▲ ASMedia ASM1042A USB Host、ASM1074 Hubs





而且廠方就特別為 Hardcore 遊戲玩家加入 Lightning Gaming Ports 設計,但其實本質上只是兩組 USB 3.2 Gen 1 接口,不過兩個 USB 接口的訊號收發分別來自不同的控制器介面,其中滑鼠接口是透過 ASMedia 的 ASM1074 Hubs 晶片以 USB 介面進行傳輸,而鍵盤接口則是透過 ASMedia ASM1042A USB Host 以橋接 PCIe 訊道的形式傳輸,提供更低延遲的滑鼠及鍵盤訊號傳輸。







Wireless Dongle USB 支架



ASROCK Z590 TAICHI 主機板

▲ Wireless Dongle USB 支架





除了獨立的 Lightning Gaming Ports 外,Z590 TAICHI 針對部分遊戲玩家可能會使用無線滑鼠鍵盤設備,附連了一個 Wireless Dongle USB 支架,能安裝在機箱上距離 Wi-Fi 模組最遠的擋片位置上,供用家接上無線裝置的接收器,防止裝置與 Wi-FI 的 2.4GHz 頻段之間出現互相干擾的性況。







雙 Killer 網絡



ASROCK Z590 TAICHI 主機板

▲ Killer E3100G 2.5G 有線網絡晶片



ASROCK Z590 TAICHI 亦針對遊戲玩家搭載了雙 Killer 網絡模組,包括 Killer E3100G 2.5G 有線網絡晶片及 Killer AX1675x 無線網絡模組。當中 E3100G 2.5GbE 網絡晶片建基於 Intel I225 Ethernet 控制器,支援最高 2500Mbps 網絡連接速度。而 AX1675x 則是基於 Intel Wi-Fi 6E AX210 無線網絡模組所打造,支援最新 802.11ax Wi-Fi 6E 標準,在沿有的 2.4GHz、5GHz 以外新增一組 6Ghz 頻段的接收能力,近距離傳輸的速度更高、延遲更低,最高無線連接速度可高達 3Gbps,同時支援最新 Bluetooth 5.2 藍牙版本。



ASROCK Z590 TAICHI 主機板

▲ Killer AX1675x Wi-Fi 6E 模組





兩者都配搭了 Killer 遊戲網絡加速引擎,用家可以在 Killer Control Center 中作出網絡優先度調配,系統會自動優先處理選定的連線類型的資料封包,從而最佳化網絡頻寬的分配。配合 GameFast 技術,自動調整系統的背景程序,預留最大部分的電腦系統效能應付遊戲資料運算,確保能夠提供最流暢、低延遲的遊戲體驗。



ASRock X570 TAICHI Razer Edition

▲ Killer Control Center 主介面





由於採用了雙 Killer 網絡方案,Z590 TAICHI 還支援 Killer DoubleShot Pro 技術,透過同時使用 Killer E3100G 及 Killer AX1675x 兩組網絡介面,為玩家提供最高達 4.9Gbps 的網絡吞吐量。例如現時有些玩家會為家居申請兩組 1Gbps 光纖寬頻,透過這個技術就能真正同時用盡兩組連線,即使在進行連線遊戲的同時進行串流下載都不會被影響。



 ASROCK Z590 TAICHI 主機板

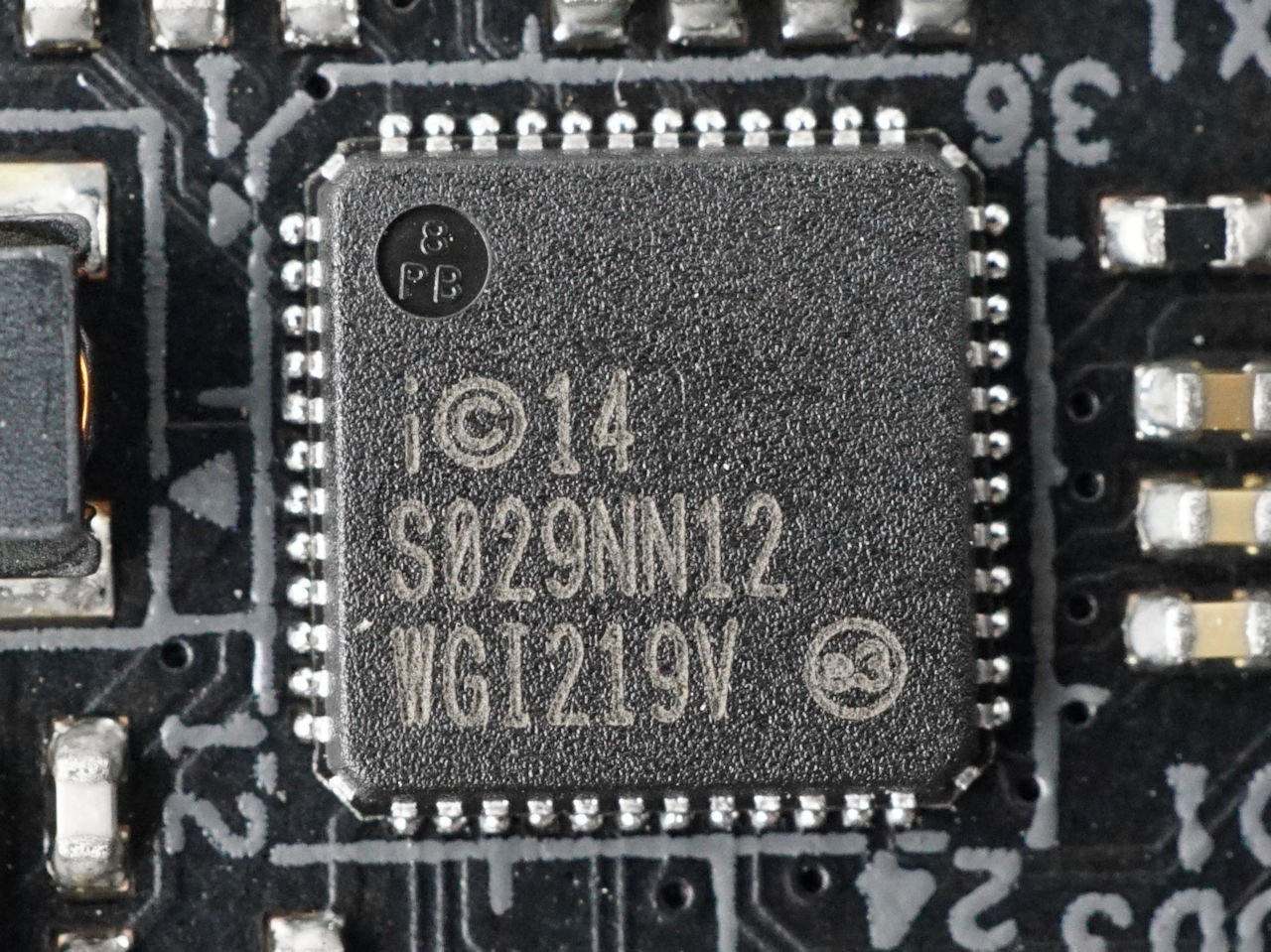

▲ Intel i219V GbE 晶片





另外還備有 1 顆 Intel I219V Gigabit Ethernet PHY 網絡晶片,額外提供一組 RJ45 GbE 網絡連接埠,用家亦可以選擇透過這個接口連接互聯網,騰空支援 2.5Gbps 傳輸速度的 Killer LAN 去連接家中的高速 NAS 設備。







7.1 CH HD Audio 音效模組



ASROCK Z590 TAICHI 主機板

▲ Realtek 7.1 CH 音效模組





而 Z590 TAICHI 的音效模組與上代 Z490 TAICHI 不無二致,後置面板的音效接口就由 Realtek ALC1220 Codec 晶片提供,支援 7.1 聲道環繞音效,具備 110dB SNR 音效輸出(DAC) 品質 及 90dB SNR 錄音 (ADC) 品質,配搭 Nichicon Fine Gold 系列的音效處理電容,能提升音效解析能力及聲音延展擴大效果。



ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板

▲ Realtek ALC1220 Codec、Nichicon Fine Gold 音效電容





而前置面板的音效輸入輸出則由 ESS SABRE9218 DAC 晶片提供,具備 32-bit Hyperstream 架構以支援高達 32-bit 384kHz PCM 及 DSD256 規格,提供專業級 130 dB 訊噪比 (SNR) 的 Hypertream 動態範圍,能夠推動超過 600Ω 阻抗的耳機。同時提供 -114 dB 的 THD + N 數值,越低的總諧波失真代表能產生與原始採樣訊號越精確、越接近的輸出,搭配 WIMA 音響級電容作電流過濾,提升音效解析能力及避免擾人的電流雜音,為長時間需要配戴耳機的專業遊戲玩家帶來更優秀的音效輸出。



ASROCK Z590 TAICHI 主機板ASROCK Z590 TAICHI 主機板

ESS SABRE9218 DAC 晶片、WIMA 音效電容







ASROCK Z590 TAICHI 主機板

售價︰HK$ 待定

查詢︰Felton (2273-8393)





小編評語:



不得不說,ASROCK 的 TAICHI 系列真的一塊比一塊做得好看,從一開始的土味滿滿,到上幾代開始變得帥氣,到今代的全黑化型格外觀,加上允現了能夠令齒輪轉動起來的承諾,已經令筆者對主機板大大加分。而豪華的供電用料向來都是 ASROCK 主機板的賣點之一,今代 Z590 TAICHI 為應付即將賣街的第 11 代 Intel Core 系列處理器,用上了 14 相 90A Dr.MOS 供電模組,配合 90A 合金電感及標配的 12K 小時電容,提供穩定高效的 CPU 供電能力。加上雙 Killer 網絡及獨家 Lightning Gaming Port 設計,充分照顧遊戲玩家的需要,亦呼應了今代 Intel「Designed to Game」的口號,想要組裝全新電競主機的玩家不妨考慮這片 ASROCK Z590 TAICHI。
