ASROCK X570S PG Riptide 主機板

▲ ASROCK X570S PG Riptide 主機板

繼之前介紹過的 ASROCK B550 PG Riptide 主機板後，今次要為大家評測其改用 X570 晶片組的版本 — X570S PG Riptide，同樣具備 8 + 2 相 50A DrMOS 供電，足夠應付 RYZEN 9 5950X 的用電需求，而且支援高達 DDR4-5000+ 記憶體超頻能力，效能並不比高階主機板遜色。板上提供了 2 組 PCIe Gen 4 M.2 SSD 插槽，並加入針對遊戲連線作優化的 Killer 2.5GbE 網絡晶片，更設有專為高回報率電競滑鼠鍵盤而設的 Lightning Gaming Ports，能夠滿足大部分遊戲玩家的需要，想要組裝高性價比遊戲平台的讀者不容錯過。

▲ 全板採用灰黑配色

ASROCK X570S PG Riptide 主機板為 ATX Form Factor 設計、尺寸為 30.5cm x 24.4cm，採用 6 層 2oz Copper PCB 打造，沒有用上 Phantom Gaming 家族的傳統紅黑配色，反而用上全黑化的設計，灰黑色的 PCB 搭配灰黑色的金屬散熱器，同時在 PCB 表面印上大量水波花紋圖案，意指主機板會如同暗潮般外觀看似樸實無華、實則內裡效能強勁，殺人一個措手不及。

▲ 僅在 PCH 散熱器加入 RGB 燈粒

而且在主機板的 PCH 散熱器加入了 RGB LED 燈粒，預設開機後就會發出漸變燈效，雖然不像高階主機板型號般設有多區 RGB，但配合主機板上的兩組 5V RGB 及兩組 12V ARGB 接口，以及 ASRock 自家的 Polychrome Sync RGB 燈效同步技術，用家仍可以購入 RGB 風扇、燈條、水冷等打造全套無違和感的信仰燈效系統。

支援 Ryzen 5000 處理器

主機板搭載 AMD Socket AM4 處理器接口，支援 Ryzen 5000、5000G、4000G、3000、3000G、2000 及 2000G 系列處理器。根據 AMD 官方文件指出，Socket AM4 將會一直沿用至少到 2020 年底，成為 AMD Desktop 入門至效能級平台的統一接口規格，全新的 Ryzen 5000 系列作為末代採用 AM4 接口的處理器，亦代表著 Socket AM4 終於來到尾聲，下一代 AMD Ryzen 處理器將會使用全新的 Socket 插座。

▲ 採用 AMD Socket AM4

AMD Ryzen 5000 Processor Family (Zen 3 architecture)

經過 3 代微架構的改進， 基於全新 Zen 3 微架構的 AMD Ryzen 5000 系列處理器終於在 IPC 性能上完全超越 INTEL，無論是單核、多核、遊戲性能與功耗性能比上均領先對手、全面制霸，IPC 性能相較上代升幅達 19%，亦是自 2017 年「Zen」微架構推出以來最大升幅。

採用 AMD「X570S」系統晶片 ???

▲ AMD X570 Chipset

AMD X570 晶片組已經推出超過兩年，起初晶片組是由 1 顆採用 GF 14nm 製程的 IOD 晶片打造，由於晶片製程工藝不夠成熟，導致 X570 晶片的 TDP 可以高達 15W，因此普遍的 X570 主機板都會加入主動式的散熱設計。但是約從 2020 年 Q3 開始 AMD 就悄悄地將 X570 晶片改以 GF 12nm 製程打造，有效降低晶片組的工作電壓及 TDP 水平，令其發熱量大幅降低，即使改用被動式的 PCH 散熱設計亦能應付散熱需要，解決主動式散熱設計的風扇噪音問題。後來有部分主機板廠商就開將搭載了被動式晶片組散熱設計的主機板稱為「X570S」系列，ASROCK 也是其中之一，那個多出的 S 就代表 Slient 的意思。而事實上 AMD 官方從來沒有為改用 GF 12nm 製程的 X570 晶片定名甚至沒有作出過任何正式的發佈，所以在本質上這次介紹的 ASROCK X570S PG Riptide 主機板搭載的仍舊是 X570 晶片組，不過想要跟從主機板廠稱它作「X570S」晶片組倒也無傷大雅，大家喜歡怎麼稱呼都可以啦！～

由於採用了新製程打造的 X570 晶片，全新推出的 ASROCK X570S PG Riptide 主機板就搭載了被動式的 PCH 散熱系統，加入了一塊鋁金屬散熱器，表面有加入一些坑紋以增加散熱表面積，幫助帶走晶片組的熱力，同時提供完全寧靜的工作表現。

▲ AMD X570 Block Diagram

所謂的「X570S」晶片組其實除了製程工藝外其餘所有規格皆與原來的 X570 相同，具備 3 組 PCIe 4.0 x4 介面，其中 2 組具備 Flexible PCIe 介面功能，可分拆為 2 個 PCIe 4.0 x 2 或 4 個 PCIe 4.0 x 1，亦可以換成 4 個 SATA 6Gbps 儲存介面，非常具彈性。

AMD 500 Series Chipset Family

此外，AMD X570 系統晶片內建了 4 個 SATA 6Gbps，令系統晶片最多可支援 12 個 SATA 裝置，支援 AMD StoreMI 儲存加速技術 ，同時內建 8 個 USB 3.2 Gen 2 接口 及 4 個 USB 2.0 介面，晶片規格相當強勁。

支援最高 DDR4-5000+ OC

▲ 4 DIMM 最高支援 128GB 容量

記憶體方面，ASROCK X570S PG Riptide 主機板有 4 組 DDR4 DIMM 擴充槽，支援 Dual Channel 雙通道記憶體技術、 2 DIMM per Channel 配置，可配置 un-buffered 、 non-ECC 及 ECC 記憶體模組，系統記憶體最大容量為 128GB ，同時記憶體相容性亦有明顯改善，更加入全新 2:1 Ratio 除頻令超頻能力大幅提升。

記憶體速度方面，ASROCK X570S PG Riptide 的官方規格表示支援最高 DDR4-5000+ O.C. 速度，測試採用 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體，經手動增加工作電壓及放鬆延遲值後能穩定超頻至 DDR4-4866 CL22 CR2 並完成 AIDA64 記憶體讀取速度負載測試，記憶體超頻能力相當不俗，但向來主機板的記憶體超頻能力會在產品推出後的 BIOS 更新中不斷優化，期待在之後的 BIOS Version 中能夠擁有更高的記憶體超頻幅度。

8 + 2 相  50A DrMOS 數位供電設計

▲ 採用 10 相 DrMOS 數位供電設計

而在供電設計方面，ASROCK X570S PG Riptide 主機板採用 10 相 50A DrMOS 數位供電設計，其中 8 相為 CPU vCore 供電，另外 2 相則是 SoC 供電。由於每一相每次的啟動時間會因為總相數增加而縮短，更多的相數能讓每一組相位在完成該次的電力輸出後會有較長的「休息時間」作散熱，讓供電模組在重度負載下仍能維持最佳的運作溫度，提供更高的工作效率。

▲ uP9505S PWM 控制器 (左) /

SiC654 DrMOS 晶片 (右)

主機板搭載了 uPI Semi uP9505S PWM 控制器，並用盡其 4 + 2 相的 PWM 訊號輸出能力，先透過 2 顆 uP1911R Doubler 倍相器將其中 4 組 PWM 訊號分拆成 8 組，以驅動 8 相 CPU vCore 供電，再以另外 2 組 PWM 訊號以直出的方式驅動 2 相 SoC 供電，每相搭配了一顆 Vishay SiC654 50A DrMOS 晶片，最高可以為 CPU 提供 400A 供電能力，足夠應付整個 Ryzen 5000 系列處理器的用電需求。

▲ 60A 合金電感、台系鈺邦的 5K 小時電容

搭配 60A 高效合金電感，相比傳統鐵粉電感有著更高的磁性及熱阻抗，大幅提升可以承受的飽和電流，改善主機板的 vCore 電壓供應表現，降低在突如其來的 CPU 負載時的 vDrop 水平以加強系統穩定性。另外配合台系鈺邦的 5K 小時聚合物固態電容，能在 105ºC 的極端溫度下至少具備 5千小時的使用壽命。

▲ 超大型鋁合金散熱器

供電模組的散熱設計方面，ASROCK X570S PG Riptide 主機板在負責 CPU vCore 的 8 顆 DrMOS 晶片上配置了一塊「超大型鋁合金散熱器」，但由於 SoC 的功耗不高，所以 SoC 供電部分的發熱量亦不算大，考慮到主機板生產成本及定位，因此負責 SoC 的 MOSFET 晶片並沒有配置任何散熱器。

Steel Slot 不鏽鋼加固 PCIe 4.0 x16 插槽

▲ 主機板的 PCIe 插槽配置

ASROCK X570S PG Riptide 主機板提供 3 組 PCIe x16 擴充槽，其中最主要的顯示卡插槽由 CPU Lanes 提供，可視乎搭配的 CPU 型號支援最高 PCIe 4.0 x16 傳輸速度，而另外兩組 PCIe x16 插槽則由 X570 晶片組提供，分別支援 PCIe 4.0 x4 及 PCIe 4.0 x2 傳輸速度。另外還提供了 3 組 PCIe 4.0 x1 插槽，方便用家連接視訊擷取卡、音效卡及網絡卡等週邊 AIC。

▲ 附贈的顯示卡支架

另外在主要的 PCIe 4.0 x16 顯示卡插槽上加入了 Steel Slot 全包覆式不鏽鋼外殼及額外的固定焊接點強化，能避免因施力不當或顯示卡過重對 PCIe 插槽的損害，大幅加強插槽的耐久度。而且除了 PCIe 插槽的加固設計外，X570S PG Riptide 還附贈了自家設計的顯示卡支架，能夠安裝在主機板上，對顯示卡尾部作出承托，對於現時越出越厚重的顯示卡散熱器具有相當大的幫助。

PCIe 插槽配置

2 組 M.2 介面 + 6 個 SATA3 連接埠

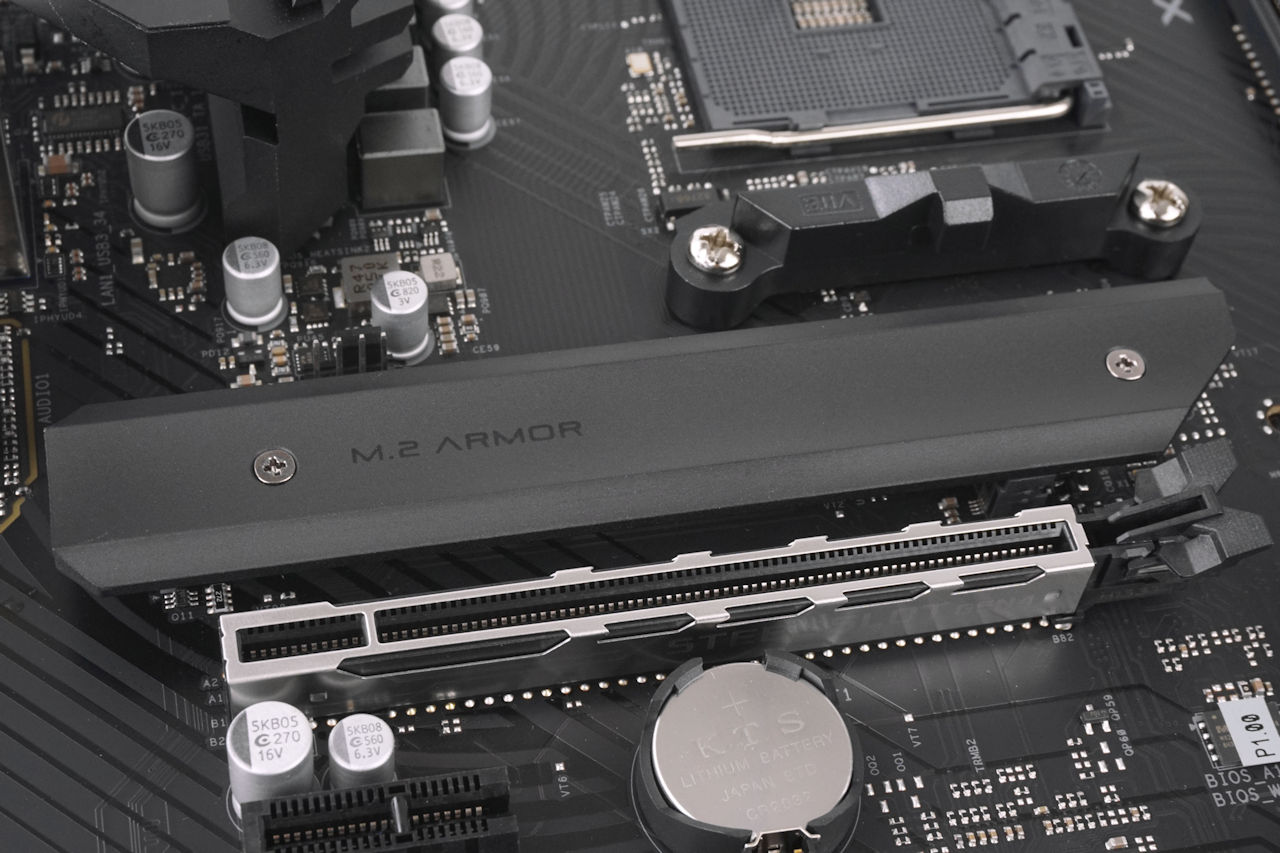

▲ 其中一組 PCIe Gen 4 x 4 M.2 插槽設有鋁製散熱片

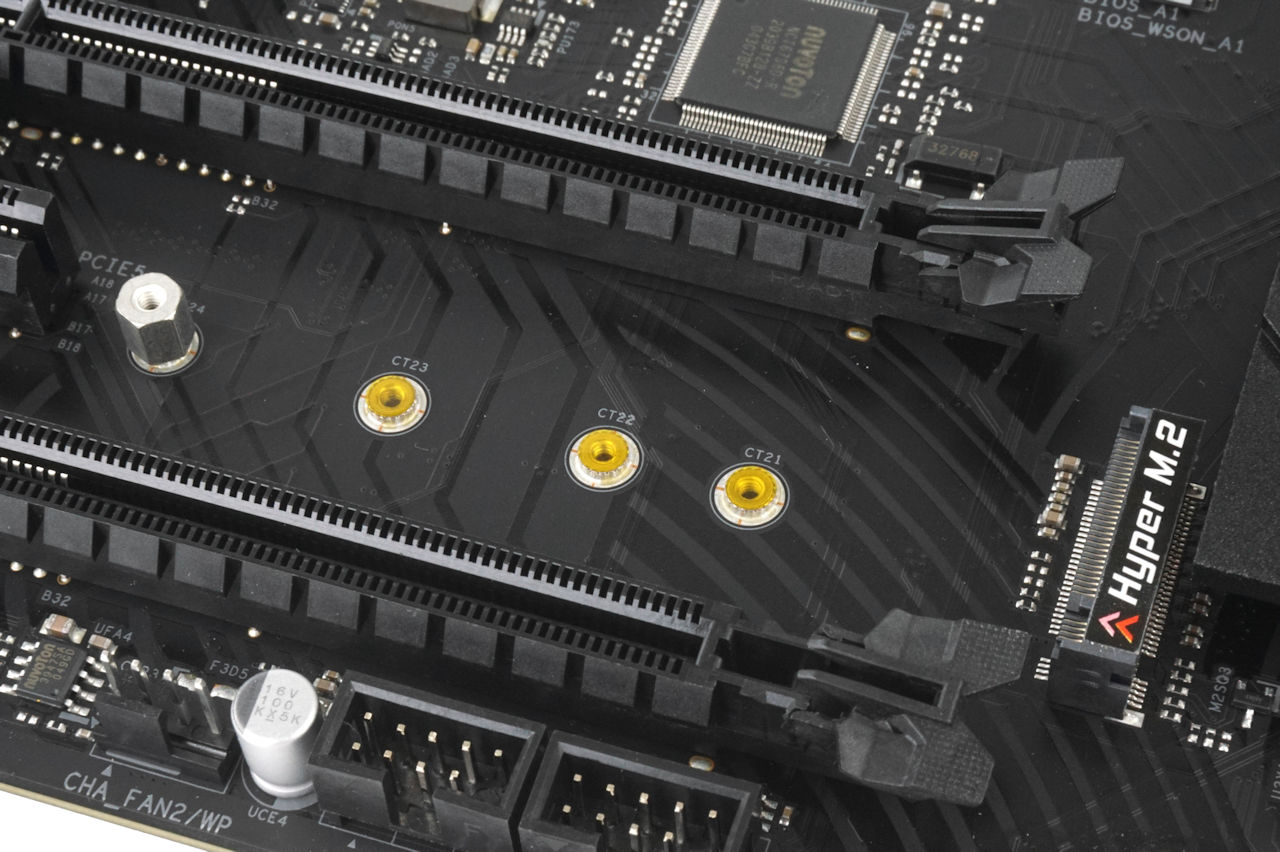

▲ 另外一組則沒有散熱片

主機板具備 2 組 M.2 SSD 插槽，其中被 M.2 Armor 覆蓋的插槽由 CPU LANES 提供，而位於主機板下方的插槽則由 X570 晶片組的 PCIe LANES 提供，兩組 M.2 SSD 插槽都支援最高 PCIe Gen 4 x 4、64Gbps 速度規格。

▲ 提供 6 組 SATA 6Gbps 連接埠

此外，主機板設有 6 組由 AMD X570 系統晶片組提供的 SATA 6Gbps 連接埠，支援以 RAID 0、RAID 1  及 RAID 10 模式運作。

HDMI 2.1 顯示輸出、8 組 USB 接口

基於產品定位的關係，ASROCK X570S PG Riptide 並沒有用上 Pre-Install I/O Shield 設計，用家需要在安裝主機板之前預先把 I/O 檔板安裝到機箱上。

▲ 主機板背板 I/O 接口一覽

顯示輸出方面，主機板設有 1 組 HDMI 2.1 影像輸出接口，搭配內建了 Radeon HD Vega 系列顯示核心的 Ryzen APU 能輸出最高 4096x2160@60 Hz 解析度的畫面，同時支援 HDCP 2.3、HDR 及 4K Ultra HD 內容播放。

▲ 前置 10Gbps USB-C 及 USB 3.0 19pin 接口

USB 連接埠方面，主機板背板就設有 1 組 USB 3.2 Gen 2 Type-A、1 組 USB 3.2 Gen 2 Type-C 接口、4 組 USB 3.2 Gen 1 接口及 2 組 USB 2.0 接口，全部支援 ESD 靜電保護，另外還提供了 1 組 USB 3.2 Gen 2 10Gbps 前置 USB Type-C 接口，以及 2 組 USB 3.0 19pin 接口，連接性相當充足。

Lightning Gaming Ports

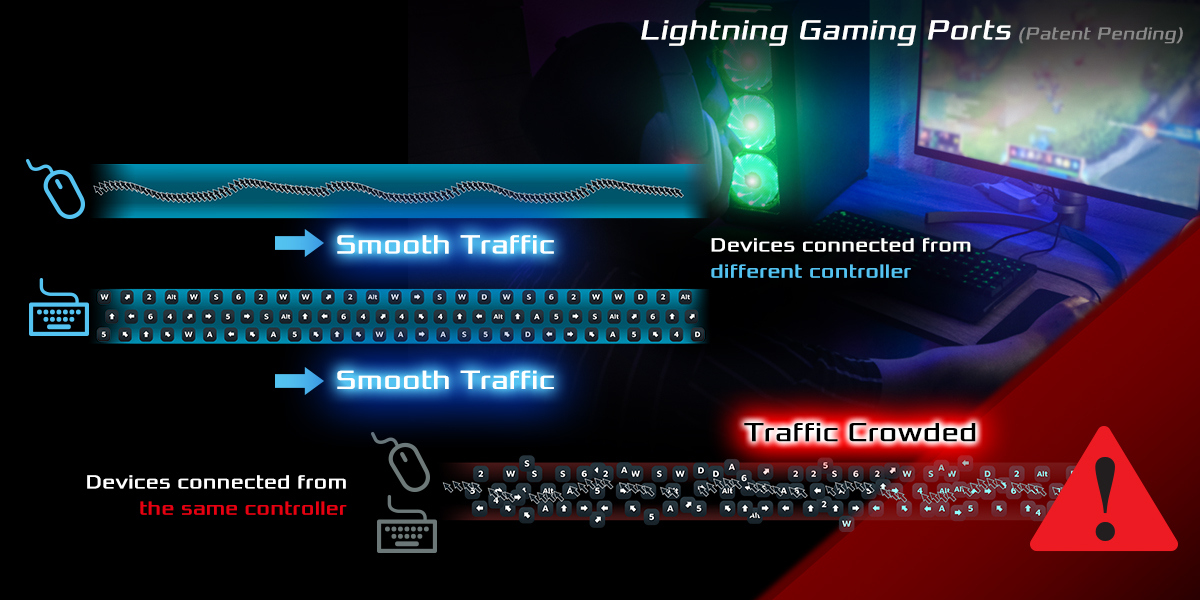

▲ Lightning Gaming Ports 官方示意圖

考慮到現時有些電競鍵盤及滑鼠的回報率已經從基本的 1000Hz 提升至 2000Hz、4000Hz、甚至 8000Hz，當多於一件高回報率的裝置連接至由同一個 USB 控制器提供的 USB 接口時，就有可能造成 USB 訊號不穩定。因此 ASROCK 就特別加入了 Lightning Gaming Ports 電競鍵鼠埠設計，分別接上 2 組不同的 USB 控制器，防止鍵盤及滑鼠的訊號互相干擾，完美發揮高回報率電競裝置的優勢。

Killer E3100G 2.5GbE 電競網絡晶片

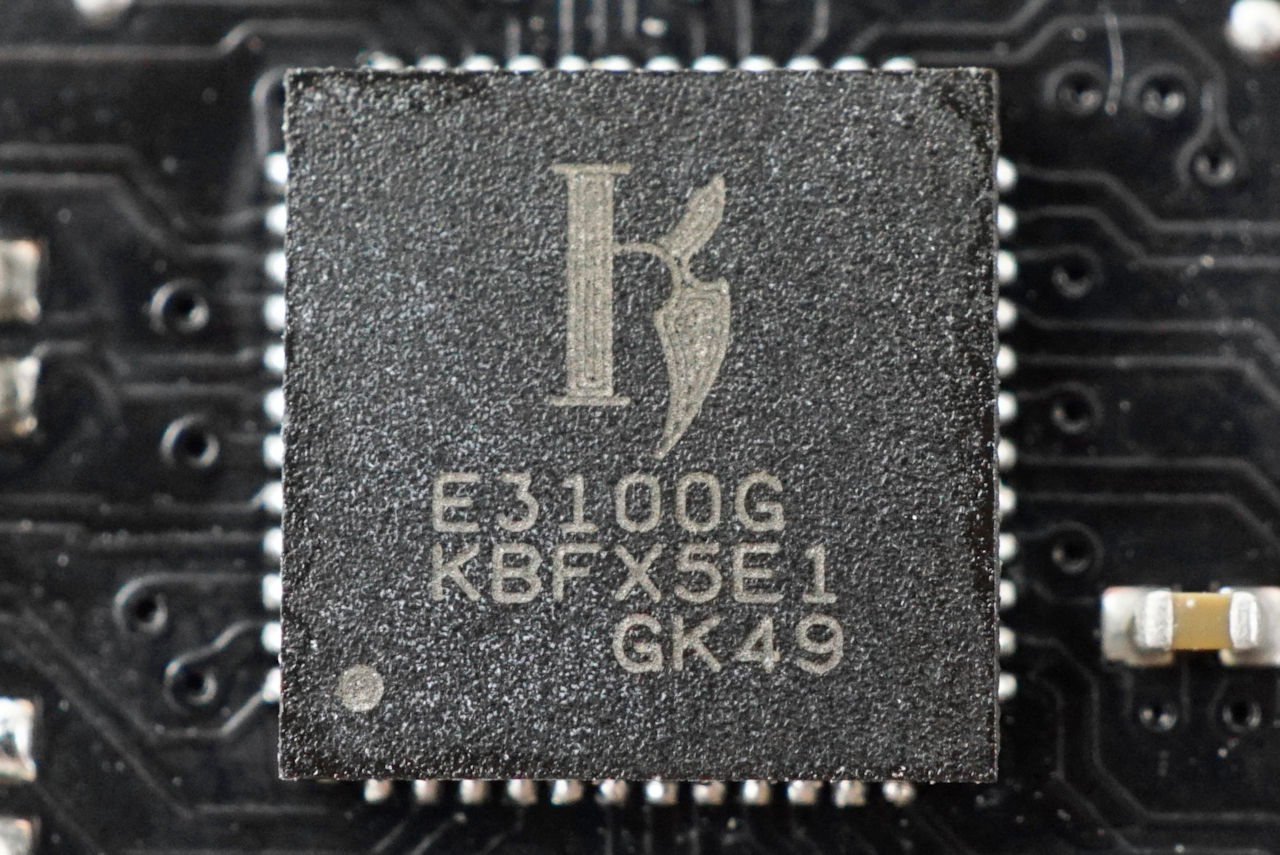

▲ Killer E3100G 2.5G 電競網絡晶片

有線網絡連接方面，ASROCK X570S PG Riptide 主機板針對線上遊戲應用採用了 Killer E3100G 2.5G 電競網絡晶片，建基於 Intel I225 Ethernet 控制器，特別針對電競遊戲應用作出最佳化，以最高優先度處理線上遊戲連線封包，實現更低延遲的遊戲連線體驗，而且支援最高 2500Mbps 網絡連接速度，令下載遊戲、傳輸文件所需的時間更短，帶來更爽快的網絡連接體驗。

預載 M.2 WiFi 插槽

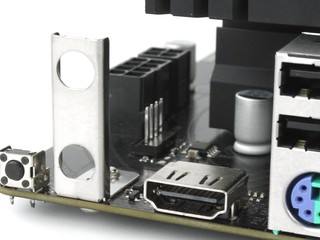

▲ M.2 Wi-Fi 模組插槽及預留天線安裝孔

ASROCK X570S PG Riptide 主機板並沒有預載無線網絡模組，但就預留了一個 M.2 Wi-Fi 模組接口，支援安裝 Key E 2230 規格的 Wi-Fi 網絡及藍牙模組。另外，I/O 背板上亦提供了一組天線安裝孔，可以將天線直接連接到 I/O 背板上，可以避免佔用 PCIe 槽的位置。

Realtek ALC897 7.1 聲道音效模組

▲ Realtek ALC897 Codec (左) /

高品質日系音效電容 (右)

音效方面，主機板搭載了 7.1 聲道音效模組，採用了 Realtek ALC897 Codec 晶片，具備 110dB SNR 音效輸出(DAC) 品質 及 90dB SNR 錄音 (ADC) 品質，配搭高品質日系音效電容，算是符合主流級主機板定位的用料選項。

ASROCK X570S PG Riptide 主機板

售價︰HK$ 1,399

查詢︰Felton Distribution (2273-8393)

小編評語：

今次評測的 ASROCK X570S PG Riptide 主機板繼承了 Phantom Gaming 系列高性價比及電競功能齊全的特色，10 相的 50A Dr.MOS 供電模組已足夠應付最高階的 Ryzen 9 5950x 的用電需求，加上最高 DDR4-5000+ 的記憶體超頻能力、PCIe Gen 4 M.2 SSD 插槽、2.5GbE Killer LAN 及專門為高回報率鍵鼠而設的 Lightning Gaming Ports，近期想砌機打機又想「慳得一蚊得一蚊」既讀者值得考慮。
