HK$1,250 !! 抵玩妖板
ASROCK B660M Steel Legend 主機板
文: Richard Chow / 評測中心


呢排想砌部 Intel 12 代中階電腦,想揀塊平價、用料唔差、嗰樣好睇又有 RGB 燈效嘅底板,今次 ASROCK 全新推出 B660M Steel Legend 主機板,採用 8 + 1 + 1 相數位供電和大型鋁擠散熱器,支援最高 DDR4-5000+ OC 記憶體超頻 ,配埋性價比高嘅 i5-12400 CPU 咁就啱晒啦。





ASROCK B660M Steel Legend 主機板



ASROCK B660M Steel Legend 主機板

▲ ASROCK B660M Steel Legend 主機板





ASROCK 全新推出 B660M Steel Legend M-ATX 主機板,採用 8 + 1 + 1 相 50A DrMOS 數位供電設計,搭配高效金屬功率電感及 12K 小時日系電容,足夠應付第12 代 Intel Core i5 及 i7 處理器平台使用,支援最高 DDR4-5000+ OC 記憶體超頻、最新 PCIe 5.0 傳輸介面、兩組 M.2 SSD 配置、2.5G LAN 網絡模組等,十分合適有意組裝中階電腦的用家。



ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板



ASROCK B660M Steel Legend 主機板採用 M-ATX Form Factor 設計,尺寸為 24.4cm x 24.4cm,具備鋼鐵傳奇系列特色的灰白黑數碼迷彩圖層 PCB,採用與 Z690 Steel Legend 相同的右斜向紋設計,搭配銀白色的 VRM Heatsink、M.2 Armor 及 PCH Heatsink,依舊散發出 Steel Legend 獨有的硬朗的軍用工業風格,主機板運作時亦會散發華麗的 ARGB LED 燈光效果,相當有型。



ASROCK B660M Steel Legend 主機板

▲ 支援 ARGB 燈效





ASROCK B660M Steel Legend 主機板具備不錯的 RGB 燈效,在主機板右部分底下都加入了 ARGB 燈粒,燈光亮起來後更能突顯 Steel Legend 的字樣,並能使用 ASRock Polychrome SYNC 軟件調整燈效。







支援第 12 代 Core 處理器、全新 LGA 1700 Socket



Intel B660 主機板具備全新 LGA 1700 處理器介面,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



ASROCK B660M Steel Legend 主機板

▲ 全新 LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。





第 12 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心/線程L3 快取

P-Core

基礎/最高渦輪/最高渦輪3.0時脈 (GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-12900K8816/2430MB3.2 / 5.1 / 5.22.4 / 3.9125W241W
Intel Core i9-12900KF8816/2430MB3.2 / 5.1 / 5.22.4 / 3.9125W241W-
Intel Core i9-129008816/2430MB2.4 / 5.0 / 5.11.8 / 3.8
65W202W
Intel Core i9-12900F8816/2430MB2.4 / 5.0 / 5.11.8 / 3.8
65W202W-
Intel Core i7-12700K8412/2025MB3.6 / 4.9 / 5.02.7 / 3.8125W190W
Intel Core i7-12700KF8412/2025MB3.6 / 4.9 / 5.02.7 / 3.8125W190W-
Intel Core i7-127008412/2025MB2.1 / 4.8 / 4.91.6 / 3.7
65W180W
Intel Core i7-12700F8412/2025MB2.1 / 4.8 / 4.91.6 / 3.7
65W180W-
Intel Core i5-12600K6410/1620MB3.7 / 4.9 / -2.8 / 3.6125W150W
Intel Core i5-12600KF6410/1620MB3.7 / 4.9 / -2.8 / 3.6125W150W-
Intel Core i5-12600606/1218MB3.3 / 4.8 / --
65W117W
Intel Core i5-12500606/1218MB3.0 / 4.6 / --
65W117W
Intel Core i5-12400606/1218MB2.5 / 4.4 / --
65W117W
Intel Core i5-12400F606/1218MB2.5 / 4.4 / --
65W117W-
Intel Core i3-12300404/812MB3.5 / 4.4 / --
60W89W
Intel Core i3-12100404/812MB3.3 / 4.3 / --
60W89W
Intel Core i3-12100F404/812MB3.3 / 4.3 / --
60W89W
Pentium Gold G7400202/46MB3.7 / - / --
46W-
Celeron G6900202/44MB3.4 / - / --
46W-





全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程,採用了大小核混合架構,大核心 (P-Core) 為高效能的 Golden Cove 微架構,小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構,核心數量最高為 16 核心、24 線程設計,最高 PL2 功耗為 241W,對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel B660 系統晶片



ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板

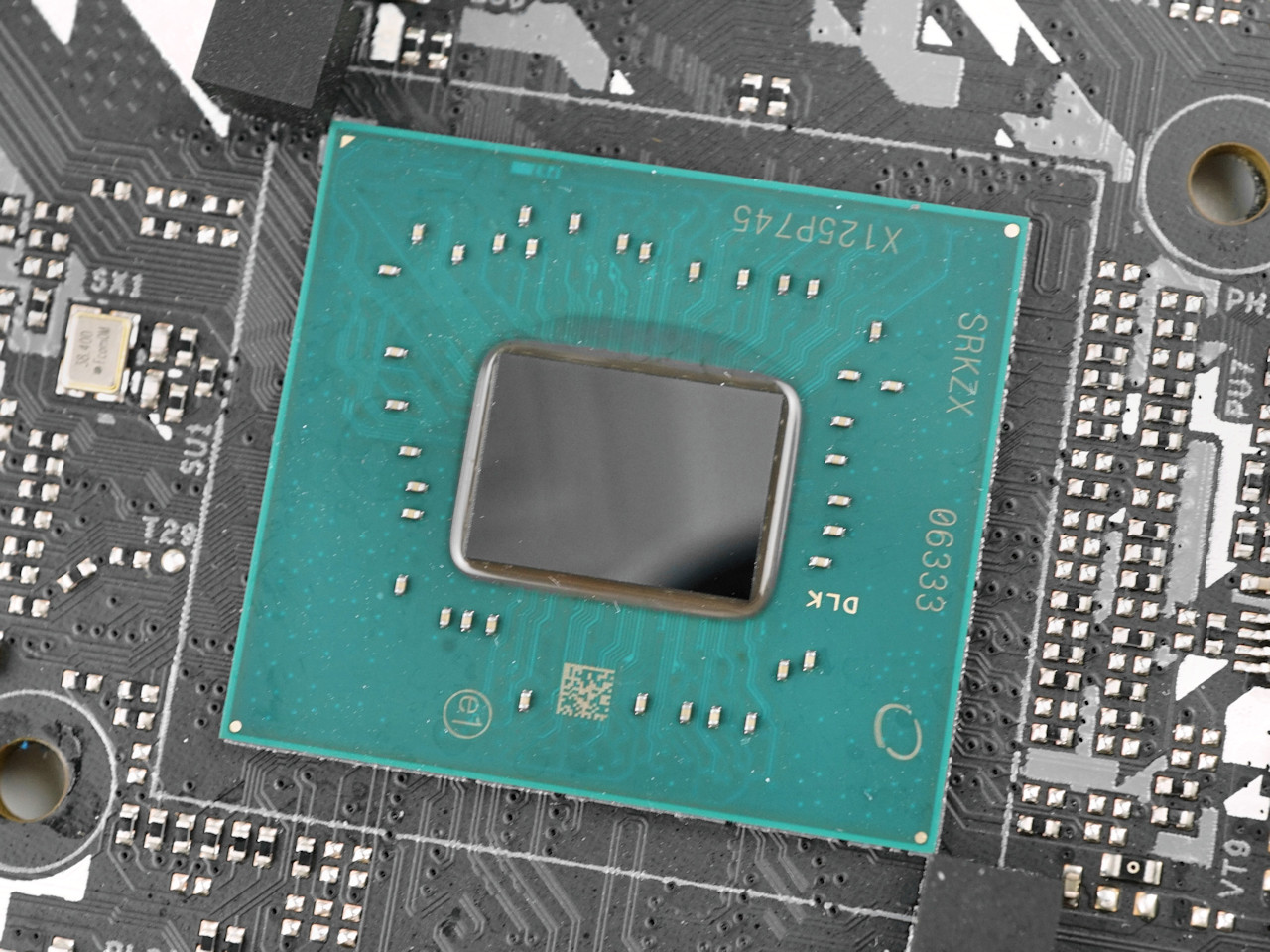

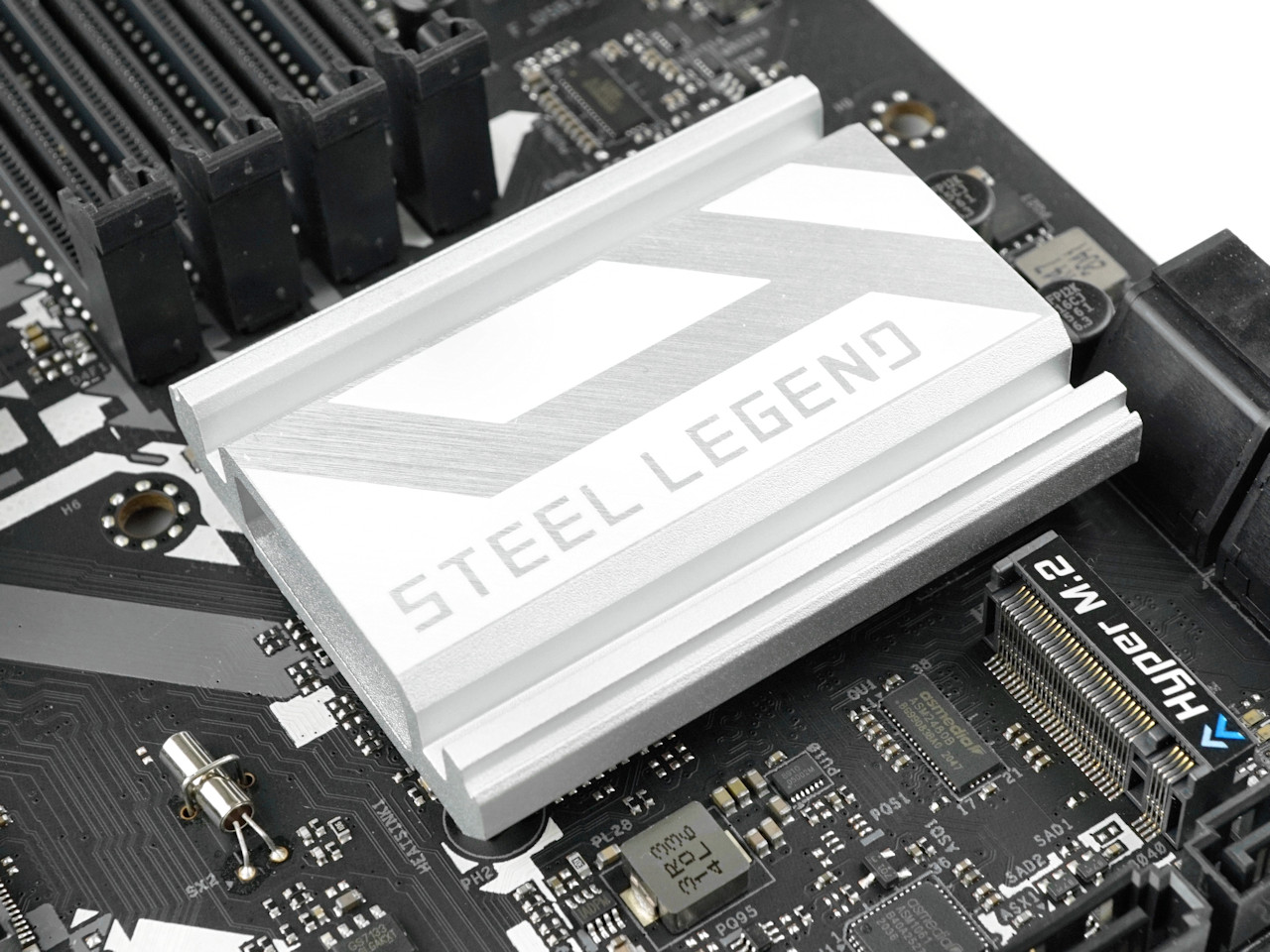

▲ PCH 散熱器 & Intel B660 PCH 系統晶片





採用 Intel B660 系列晶片組,相較 Z690 在功能與規格上有所刪減,例如 Z690 可支援 PCIe 5.0 雙 x8 繪圖接口,B600 則不可分割只有單一 PCIe 5.0 x16,同時 B660 僅支援記憶體超頻,不支援 CPU  Ratio 超頻,同時 DMI 4.0 Lanes 亦由 x8 降至 x4,CPU 與 PCH 晶片之間頻寬降至 7.96GB/s,成為了兩者的主要市場區間。





Intel 600 系列晶片組規格

 Intel Z690Intel H670Intel B660Intel H610
CPU PCIe 5.0 GFX1x16
2x8
1x16
2x8
1x161x16
CPU PCIe 4.0 SSD1x41x41x4-
OC SupportCPU
Memory
MemoryMemory-
DMI 4.0 Support8844
Intel Optane SupportYesYesYes-
Max HSIO Lanes38322412
Max PCIe Lanes
(4.0/3.0)
12/1612/126/80/8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
4/10/102/4/82/4/60/2/4
Max USB 2.014141210
Max SATA8844





此外,Intel B660 晶片組的週邊規格亦較 Z690 有作刪減,HSIO Lanes 數目由 38 個減至 24 個,PCH 的 PCIe 4.0 Lanes 由 12 個降至 6 個,因此 PCIe 4.0 SSD 支援數目亦相對減少,SATA 數目亦由 8 個減至 4 個,如果你不需要那麼大的擴充能力, B660 能提供較高的性價比選擇。







支援最高 DDR4-5000+ OC



ASROCK B660M Steel Legend 主機板

▲ 支援 4 組 DDR4 DIMM 擴充槽





記憶體方面,ASROCK B660M Steel Legend 主機板為 B660 DDR4 版本,設有 4 組 DDR4 DIMM 擴充槽,支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 32GB 容量,系統記憶體最大容量為 128GB。記憶體速度方面,主機板官方規格表示支援最高 DDR4-5000+ OC 速度。







8 + 1 + 1 相 50A DrMOS 供電模組

ASROCK B660M Steel Legend 主機板

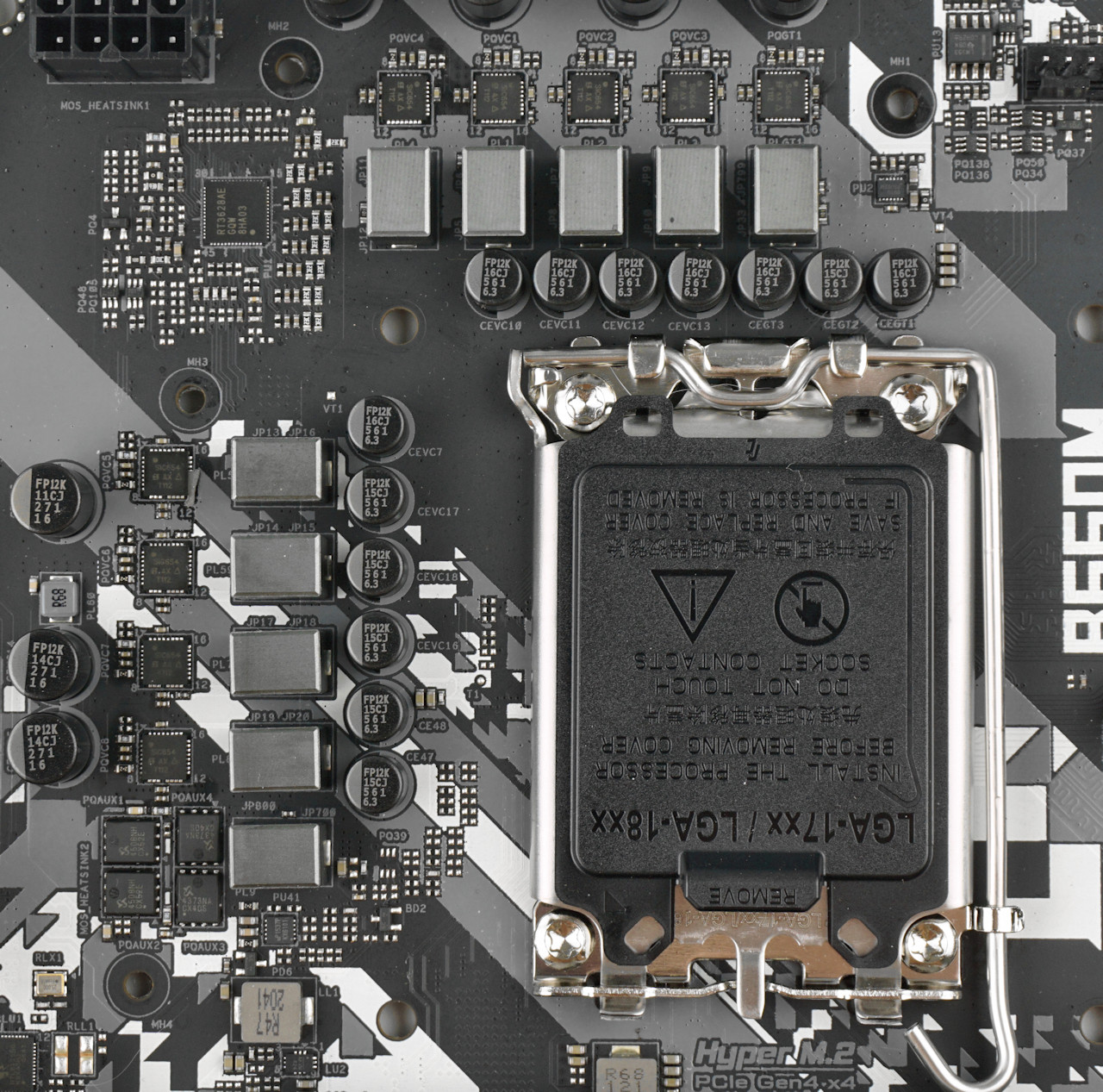

▲ 採用 10 相數位供電模組





VRM 供電模組方面,ASROCK B660M Steel Legend 主機板採用 10 相數位供電模組,其中 8 相為 CPU vCore 供電、1 相為 VCCGT 供電、1 相為 VCCAUX 供電,全面棄用 Phase Doubler 倍相晶片,帶來更低的電壓漣波效應 (Ripple Effect),增加電流輸出準確度,而且對比傳統並聯式及雙倍功率級供電擁有更高電源效率。



ASROCK B660M Steel Legend 主機板

ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板

▲ RT3628AE PWM 控制器 & SiC654 50A DrMOS 晶片





為滿足第 12 代 Intel Core CPU 的 IMVP9 供電規範,ASROCK B660M Steel Legend 主機板採用 Richtek RT3628AE PWM 控制器,支援最大 8 + 1 相雙通道輸出配置,並以 8 + 1 相模式運作,直出驅動 8 相 CPU vCore 供電和 1 相 VCCGT 供電,配搭 10 組 Vishay SiC654 50A DrMOS 晶片,單顆能夠提供最高 50A 持續電流處理能力,vCore 部分總輸出可達 400A 電流負。





ASROCK B660M Steel Legend 主機板

▲ uP1537P PWM 控制器 & SM4508 + SM4373 MOSFET





全新的 VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 uPI Semi uP1537P PWM 控制器,直出驅動 1 相 VCCAUX 供電,配搭 1 組 2 上 SM4508 48A + 2 下 SM4373 70A MOSFET 配置。



ASROCK B660M Steel Legend 主機板

▲ 採用高效金屬合金功率電感、Nichicon FP 12K 黑色電容





採用高效金屬合金功率電感搭配頂級規格的日本 Nichicon FP 12K 黑色電容,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,黑色電容在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命,相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。



ASROCK B660M Steel Legend 主機板

▲ 採用 1 組 ATX 8-pin CPU 供電插槽





ASROCK B660M Steel Legend 主機板採用 1 組 ATX 8-pin CPU 供電插槽,以提供足夠的 CPU 電源功耗需求。







大型鋁擠鰭片散熱器



ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板

▲ 大型鋁擠鰭片散熱器





ASROCK B660M Steel Legend 主機板採用 2 組大型鋁擠散熱器,具備鋁擠造型散熱鰭片,以增加更多散熱面積來提升散熱效果,可讓 MOSFET 晶片保特於較低的工作温度,為系統提供穩定的供電輸出。







SMT PCIe 5.0 插槽、加強型合金插槽



ASROCK B660M Steel Legend 主機板

▲ PCIe 5.0 x16 插槽





ASROCK B660M Steel Legend 主機板提供了 1 組 PCIe x16 插槽,支援 PCIe 5.0 x16 並由 CPU LANES 提供,另外透過 B660 晶片組提供 2 組 PCIe 3.0 x1 插槽,採用開放式尾部設計,方便用家使用視訊擷取卡及音效卡等週邊。



ASROCK B660M Steel Legend 主機板



PCIE1 插槽皆採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣,可增強插槽的承托力和減少插槽被扯開的機會。另外,為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度,PCIE1 更改用 SMT 表面黏著技術的插槽設計,相比傳統 DIP PCIe 插槽,可提供更穩定的訊號傳輸,並減少訊號衰減的機會。





PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCIE1 (PCIe x16)PCIe 5.0 x16CPU
PCIE2 (PCIe x1)PCIe 3.0 x1B660
PCIE3 (PCIe x1)PCIe 3.0 x1B660







2 組 M.2 SSD、6 組 SATA 3 介面



ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板

▲ 2 組 M.2 SSD 介面配置





ASROCK B660M Steel Legend 提供 2 組 M.2 SSD 介面配置,CPU 插槽下方的 M2_1 插槽支援最高 PCle 4.0 x4,並由 CPU LANES 提供,PCH 散熱器下方的 M2_2 插槽支援最高 PCle 4.0 x4,並由 B660 晶片組提供



ASROCK B660M Steel Legend 主機板

▲ M.2_1 插槽支援金屬散熱器





為滿足高速 M.2 SSD 產品的散熱需求,M2_1 插槽皆具備金屬散熱器,可避免發生過熱降速的情況,並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度,可惜 M2_2 插槽缺少了金屬散熱片,這部分較為遜色。





M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M2_1PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU
M2_2PCIe 4.0 x4 (64 Gb/s) & SATA3 6Gb/sM Key 2280B660





ASROCK B660M Steel Legend 主機板

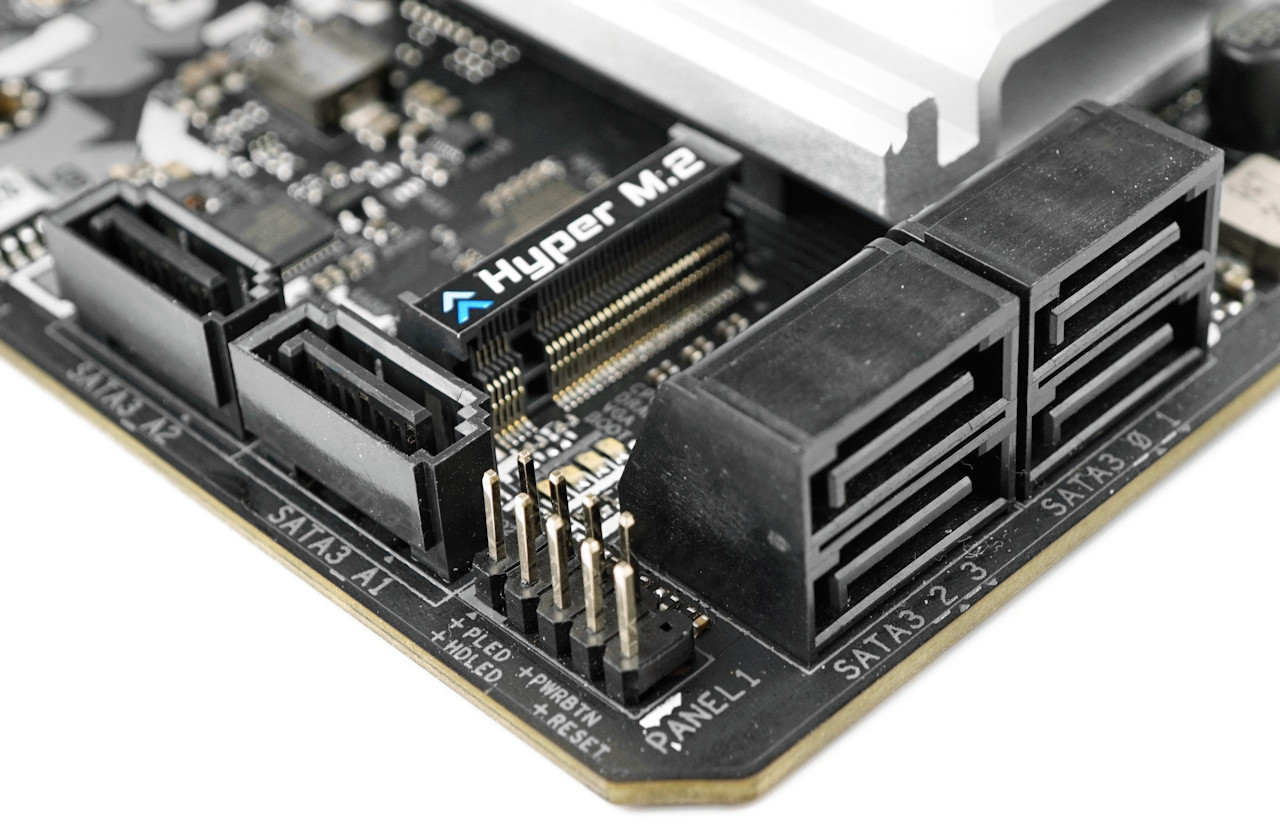

▲ 支援 6 組 SATA 接口





此外,主機板提供了 6 個 SATA 6Gbps 接口,其中 4 個由 B660 系統晶片提供,另外 2 個則由 ASMedia AS1061 SATA 控制器提供。







6 組 USB 接口、HDMI 2.1、DisplayPort 1.4



ASROCK B660M Steel Legend 主機板沒有用上 Pre-Install I/O Shield 設計,用家在安裝主機板前,需要預先把 I/O 檔板安裝到機箱上。



ASROCK B660M Steel Legend 主機板



主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口,前者支援最高 4096x2160@60 Hz 解析度,後者支援最高 7680x4320@60Hz 解析度,支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外提供 2 組 USB 2.0 Type-A 接口和 4 組 USB 3.2 Gen 1 5Gbps Type-A 接口,並支援 ESD 靜電保護。





ASROCK B660M Steel Legend 主機板

▲ 支援前置 Type-C 接口





主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口,整體 USB 連接性尚算充足。







BIOS Flashback 按鈕



ASROCK B660M Steel Legend 主機板



ASROCK B660M Steel Legend 主機板設有  BIOS Flashback 按鈕,在沒有安裝 CPU 的情況,按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作,十分實用。







Realtek 2.5G 網絡模組



ASROCK B660M Steel Legend 主機板

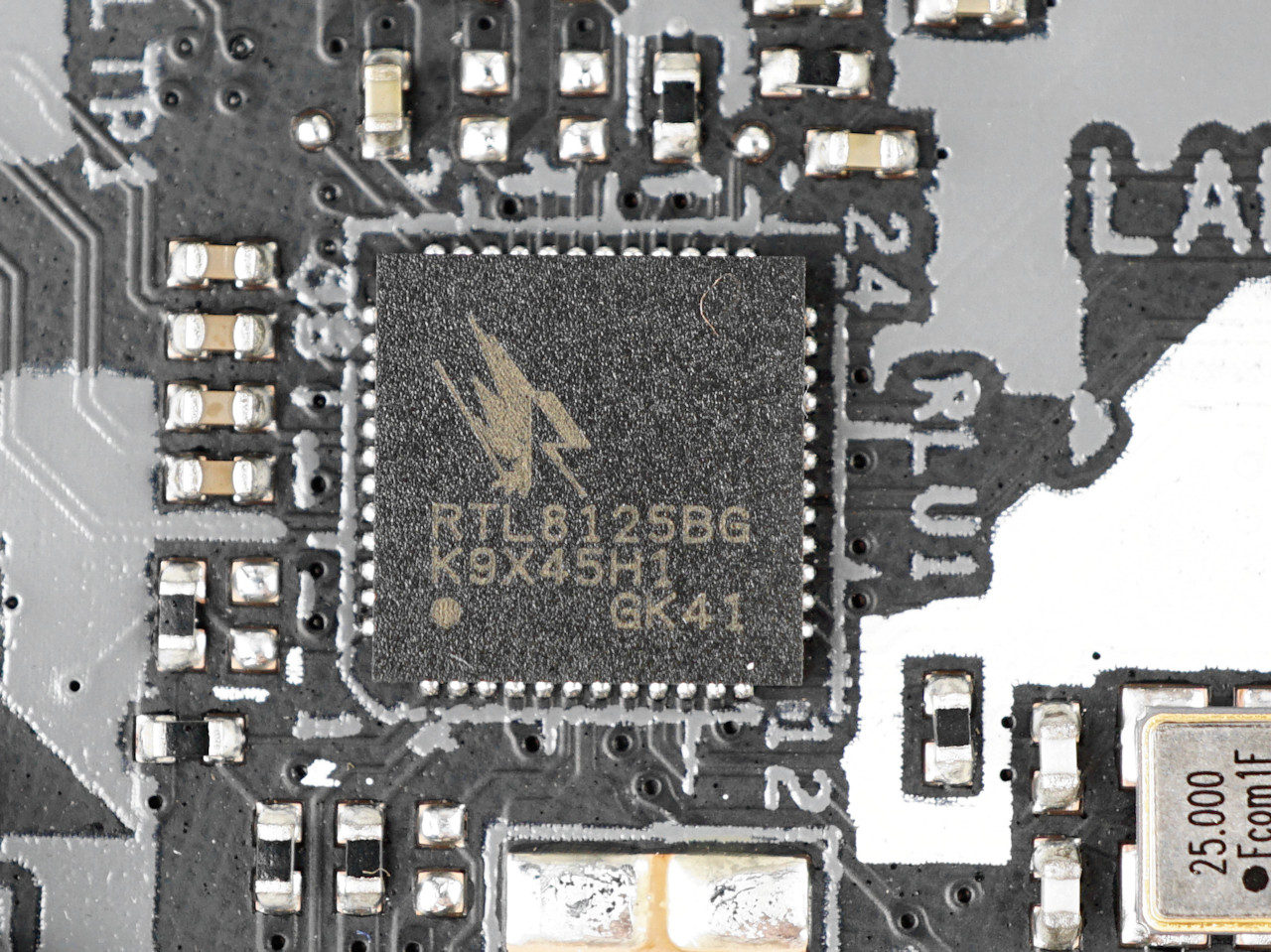

▲ 採用 Realtek RTL8125BG 2.5G 網絡晶片





有線網絡方面,ASROCK B660M Steel Legend 主機板 採用 Realtek RTL8125BG 2.5G 網絡晶片提供,支援最高 2,500 Mbps 網絡傳輸速度。雖然以單一線路提供超過 1Gbps 速度的光纖寬頻服務仍未普及,但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。

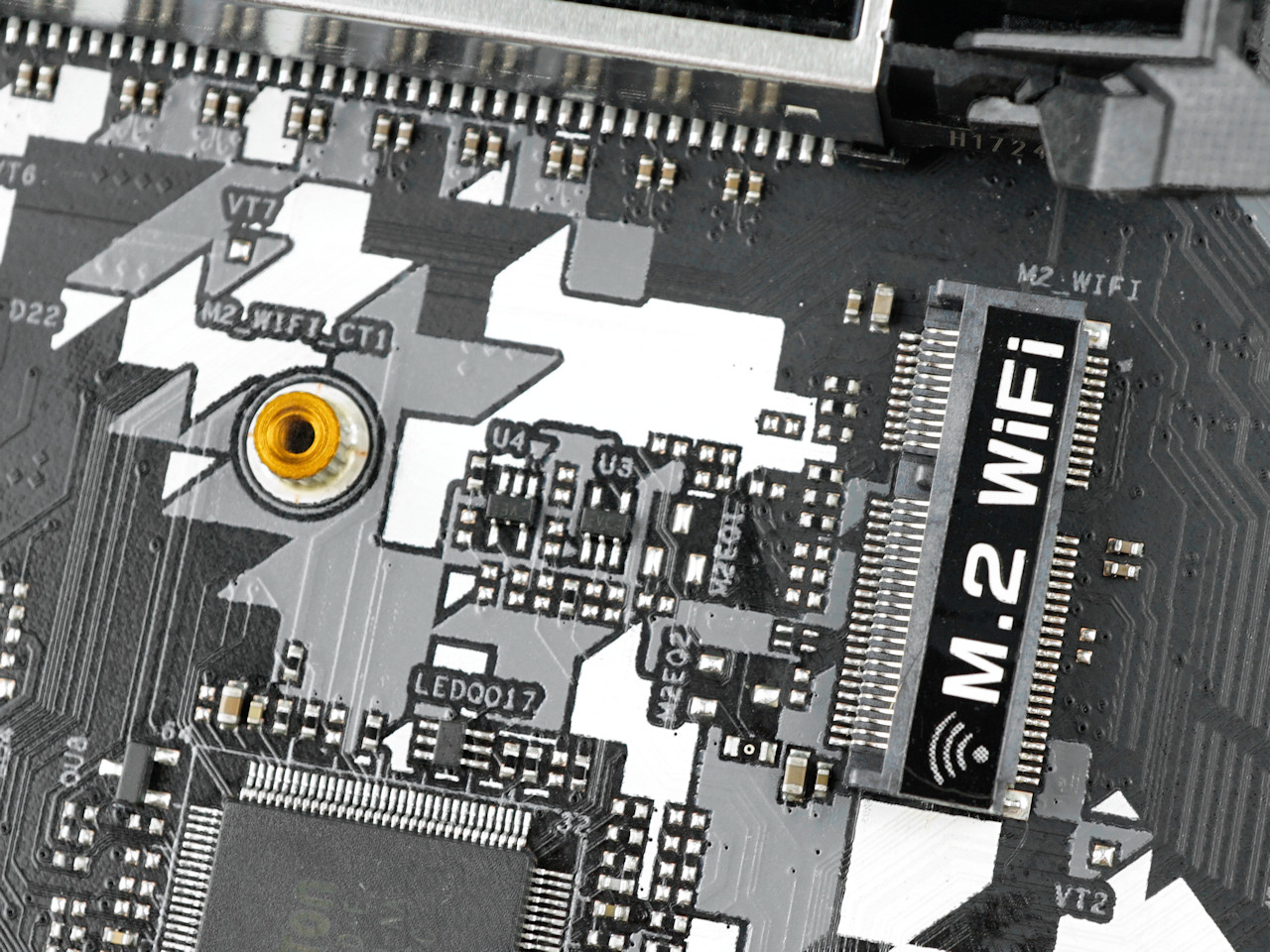

預載 M.2 WiFi 插槽



ASROCK B660M Steel Legend 主機板



ASROCK B660M Steel Legend 主機板雖然沒有預載支援 WiFi 無線網絡模組,但預載了 1 組 M.2 WiFi 插槽,支援最長 E Key 2230 WiFi / BT PCIe WiFi 模組,可供用家自行安裝。







Realtek ALC897 音效晶片



ASROCK B660M Steel Legend 主機板



音效方面,ASROCK B660M Steel Legend 主機板採用了 Realtek ALC897 音效晶片,支援最高 7.1 聲道劇場級環繞音效、 S/PDIF 光纖輸出,具備左右聲道的線路隔離設計,並搭配高品質音效電容,是現時低中階主機板常見的音效晶片配置。







POLYCHROME RGB 燈光支援



ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板



為滿足用家需求,主機板亦提供了 1 組 4-pin RGB LED 接口,支援標準 5050 RGB LED 燈條,輸出為 12V 3A 36W,以及 3 組 3-pin 可編程 RGB 接口,輸出為 5V 3A 15W,讓用家為系統佈置更豐富的 RGB 燈效。







記憶體超頻測試



早前有消息指出 Intel 12 代 非 K 版 CPU 默認是不許可調整 VCCSA 電壓,有不少用家表示進行記憶體超頻到 DDR4 3600MHz Gear 1 或以上頻率會出現不穩定的情況,筆者對此進行探究及測試。



 ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板

ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板



筆者使用 i5-12400 CPU 及 Team Group TXKD48G5600HC24ABK 記憶體,並設定在 DDR4 3600MHz G1 及 DDR4 3800MHz G1 記憶體頻率,即使運行在 DDR4 3800MHz G1 狀能, VCCSA 電壓仍然保持在 0.944V。



ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板



即使手動調整加減 SA 電壓,VCCSA  電壓仍然保持 0.944V,由於 DDR4 3600MHz 或以上的頻率並以 Gear 1 模式運行,主機板需要更高的 VCCSA 電壓才能穩定地超頻,因此非 K 版 CPU 超頻到 DDR 4000MHz G1,基本上是不太可能。



ASROCK B660M Steel Legend 主機板ASROCK B660M Steel Legend 主機板



改到 i5-12600K CPU 後,便能夠超頻到 DDR 4000MHz G1,VCCSA 電壓自動調整到 1.232V。



ASROCK B660M Steel Legend 主機板



採用 TIGO TMKG8G3600C19 記憶體並使用預設 XMP 設定到 DDR4 3600MHz C19 G1,在 AIDA64 記憶體壓力測試約 10 分鐘中保持穩定狀態。



ASROCK B660M Steel Legend 主機板



採用 PNY MD16GK2D4460019XRGB 並使用 XMP 設定到 DDR4 3600MHz C19 G1,在 AIDA64 記憶體壓力測試約 11 分鐘中保持穩定狀態。



ASROCK B660M Steel Legend 主機板



採用 Patriot PVS432G360C8 並使用預設 XMP 設定到 DDR4 3600MHz C18 G1,在 AIDA64 記憶體壓力測試約 10 分鐘中保持穩定狀態。



ASROCK B660M Steel Legend 主機板



採用 ZADAK ZD4-TWS32C28-32G2B1 並使用預設 XMP 設定到 DDR4 3200MHz C16 G1,在 AIDA64 記憶體壓力測試約 11 分鐘中保持穩定狀態。



筆者採用 4 組不同品牌的記憶體,分別以 DDR4 3600MHz Gear 1 及 DDR4 3200MHz Gear 1 的頻率設定運行,並能在短時間的燒機測試中保持穩定狀態,初步判斷 i5-12400 配搭 ASROCK B660 主機板能夠正常運行於 DDR4 3600 / 3200 Gear 1 設定。另外亦發現即使輕微上升超頻到 DDR4 3733MHz Gear1,不到數分鐘便出現報錯狀態,DDR4 3800MHz Gear1 更是無法進入 Windows 系統,鎖定 VCCSA 電壓對於記憶體超頻影響十分明顯。

*每顆 CPU 的 VCCSA 電壓都會有差異,假設預設 VCCSA 電壓偏低的話,也有可能無法穩定在 DDR4 3600MHz G1。



ASROCK B660M Steel Legend 主機板



不過鎖定 VCCSA 電壓並不影響到 DDR4 高頻 Gear 2 超頻效果,採用 Thermaltake R022D408GX2-4400C19A 並使用預設 XMP 設定到 DDR4 4400MHz C19 G2,在 AIDA64 記憶體壓力測試約 11 分鐘中保持穩定狀態,筆者更建議用家選購配搭 Memory QVL 列表中的記憶體型號。





ASROCK B660M Steel Legend 主機板

售價︰HK$1,250





平平評語:



ASROCK 全新推出 B660M Steel Legend 主機板,採用 8 + 1 + 1 相 50A DrMOS 供電設計,搭配 2 組大型鋁擠 VRM 散熱器,可帶來穩定的供電輸出,具備兩組 M.2 SSD 配置、2.5G LAN 網絡模組、六組 USB 接口等充足的主機板連接和擴充功能,加上獨特的 Steel Legend 外觀風格及 ARGB 燈效,有意組裝性價比中階電腦的用家可以考慮一下。
