ASRock Z690 Taichi Razer Edition 主機板

▲ ASRock Z690 Taichi Razer Edition 主機板

ASRock 全新推出 Z690 Taichi Razer Edition 主機板，是 Razer 特別版的 Z690 Taichi，主要是外觀設計改為更多 Razer 雷蛇主題的電競元素，其他功能及用料都是大致相同，採用豪華級 19 + 1 + 2 相 105A SPS 供電設計，配備主動式大型鋁擠鰭片散熱器，即使搭配 Intel 12 代 i9-12900K 處理器進行深度超頻也是輕易應付，支援最新 PCIe 5.0 傳輸介面、3 組 M.2 NVMe SSD 配置、2 組 Thunderbolt 4 接口、1G LAN 網絡模組，並加入針對遊戲網絡最佳化的 Killer 2.5G LAN 和 Killer Wi-Fi 6E 網絡模組，提供非常豐富的主機板連接和擴充功能，可滿足 Razer 粉絲及進階遊戲玩家的需要。

ASRock Z690 Taichi Razer Edition 主機板為 ATX Form Factor 規格，尺寸為 30.5cm x 24.4cm，Razer Edition 特別版的 Z690 Taichi 同樣採用全黑色主色調設計，由原版 Z690 Taichi 金屬銅色的太極齒輪外觀設計，修改到更多 Razer 雷蛇的特色設計，例如在 I/O Cover 設有「RAZER EDITION」字樣、在 M.2 SSD 散熱器上設有圓形的「RAZER CHROMA RGB」字樣 LOGO 等，而 M.2 SSD 散熱器表面的斜坑紋改為平滑表面設計，並增強 ARGB LED 燈光效果，低調的外觀設計更能突出華麗的電競燈效，相當有型。

▲ 主機板加入豐富的 RGB 燈效

ASRock Z690 Taichi Razer Edition 主機板具備非常豐富的 RGB 燈效，在 I/O Cover、PCH 散熱器和主機板右部分底下都加入了 ARGB 燈粒，燈粒亮度有明顯提高，主機板的特色字樣及 LOGO 同樣設有燈效，並能使用 Razer Chroma RGB 軟件調整燈效。

▲ 設有鋁合金背板

ASRock Z690 Taichi Razer Edition 主機板採用 8 層 2oz Copper 伺服器等級 PCB，能夠大大減少電磁干擾和增強信號的穩定性，更能提升主機板供電和記憶體超頻的穩定度。另外，主機板背面更採用鋁合金背板連接，有效加強主機板的承重能力，避免彎板以保護內部線路，亦可為 mosfet 背面提供少許被動散熱效果。

鋁合金背板表面設有金屬拉絲紋表面處理，並加入 Razer 的遊戲標語「For Gamers. By Gamers.」，細節部分並不馬虎。

支援第 12 代 Core 處理器、全新 LGA 1700 Socket

新一代 Z690 晶片組主機板改用全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

▲ 全新 LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 12 代桌上型 Intel Core 處理器規格

全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程，採用了大小核混合架構，大核心 (P-Core) 為高效能的 Golden Cove 微架構，小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構，核心數量最高為 16 核心、24 線程設計，最高 PL2 功耗為 241W，對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

Intel Z690 系統晶片

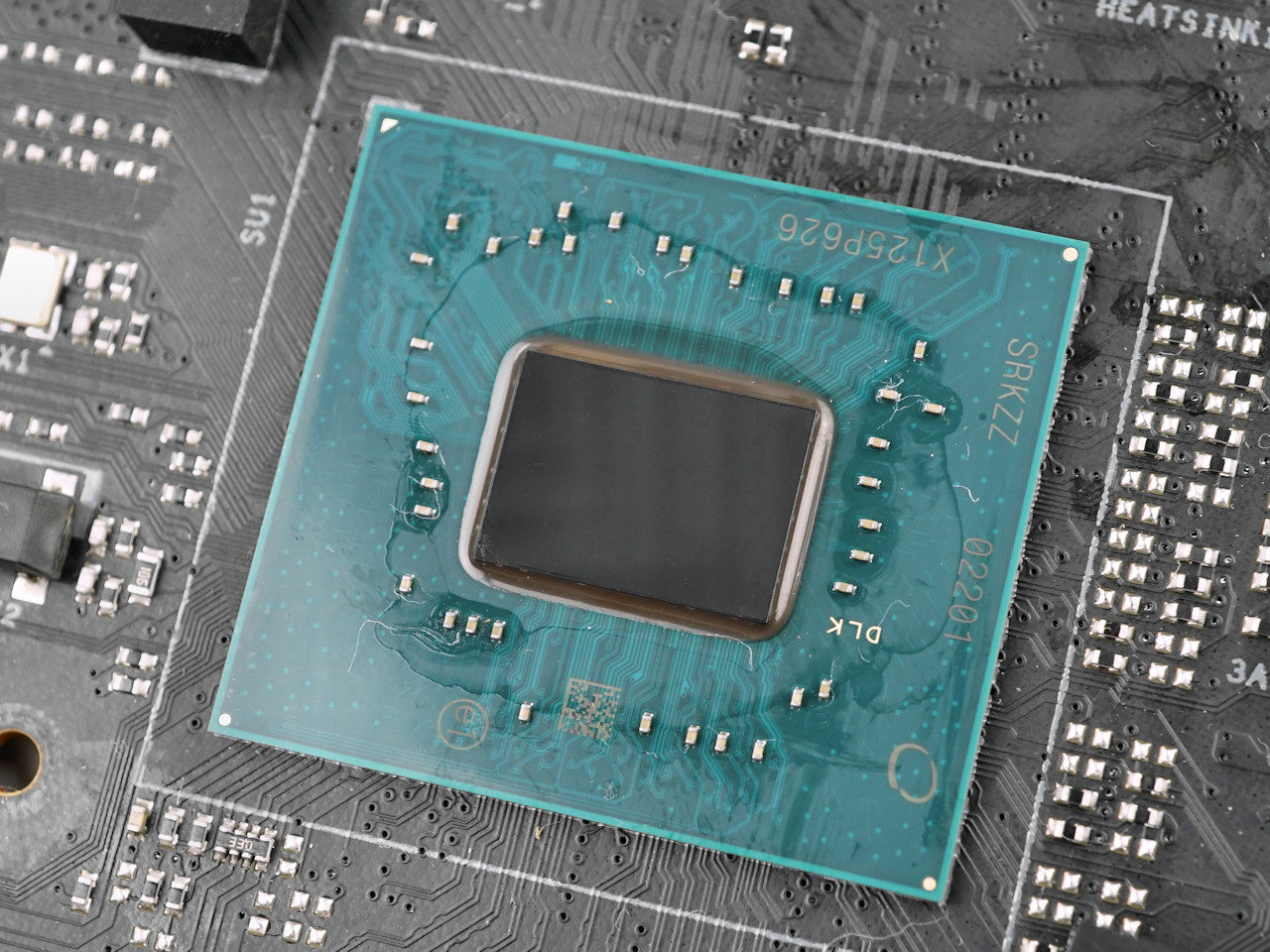

▲ PCH 散熱器 (左) & Intel Z690 系統晶片 (右)

全新 Intel Z690 晶片組將與 CPU 之間進行傳輸的 DMI 通道從以往的 DMI 3.0 升級至 DMI 4.0，同時通道數維持 x8，頻寬相較上代再度翻倍至 15.75GB/s，令擴充裝置及週邊晶片的 I/O 頻寬更充裕，進一步減低出現 DMI 頻寬瓶頸的機會。隨著 DMI 通道的提升，新一代晶片組也能夠提供更多 PCIe 通道，包括 12 條 PCIe 4.0 及 16 條 PCIe 3.0 通道。SATA 及 USB 介面總數不變，但 USB 3.2 Gen 2x2 20Gbps 接口的數量上限提升至 4 個。

支援最高 DDR5-6400+ OC

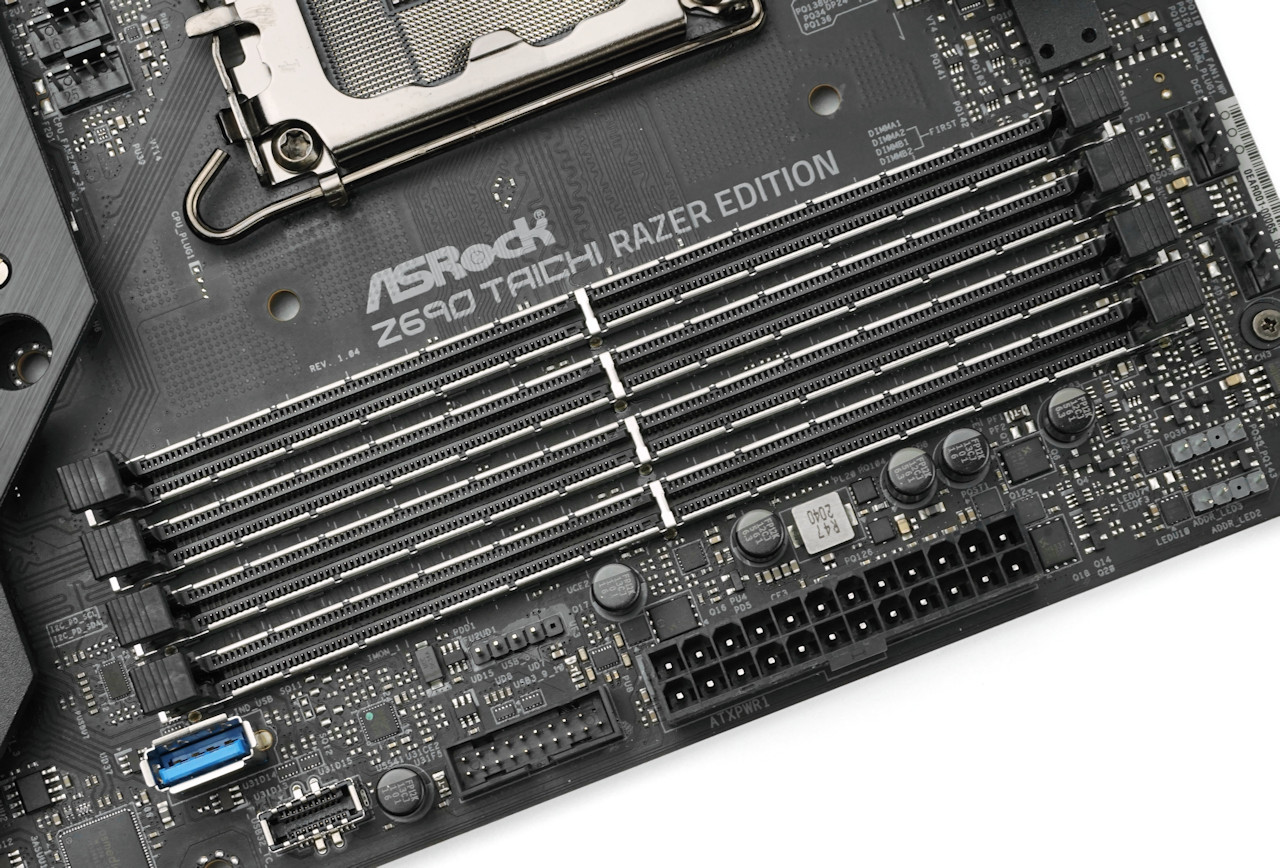

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，ASRock Z690 Taichi Razer Edition 主機板為 Z690 DDR5 版本，設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。

根據主機板的官方規格，ASRock Z690 Taichi Razer Edition 最高支援 DDR5-6400+ OC 速度，筆者採用 TEAM T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體套裝，在手動調整工作電壓及延遲值後成功超頻至 DDR5-6600 CL40 CR2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力十分強大。

19 + 1 + 2 相 105A SPS 供電模組

▲ 19 + 1 + 2 相數位供電模組設計

VRM 供電模組方面，ASRock Z690 Taichi Razer Edition 主機板採用直出式 22 相數位供電模組設計，其中 19 相為 CPU vCore 供電、1 相為 VCCGT 供電、2 相為 VCCAUX 供電。越多相數的 vCore 供電，除了提供更高的總電流輸出外，由於不是所有相數都會同時參與每週期訊號的啟動時間，更多的相數可讓每一組相位在完成該次的電力輸出後獲得較長的散熱休息時間，讓供電模組在重度的負載下保持較低的運作溫度，提供更高的工作效率。

▲ RAA229131 PWM 控制器

▲ RAA22010540 105A SPS 晶片

ASRock Z690 Taichi Razer Edition 採用 Renesas RAA229131 最高 20 相 PWM 控制器，支援雙通道輸出配置，並以 19 + 1 相模式運作，直出驅動 19 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 20 組 Renesas RAA22010540 105A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，單顆能夠提供最高 105A 持續電流處理能力，vCore 部分總輸出可達 1,995A 電流負載，應付全新 12 代 Core 系列處理器在重度超頻下的負載都是綽綽有餘。

▲ RAA229001 PWM 控制器 & ISL99360 60A SPS 晶片

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，採用 Renesas RAA229001 PWM 控制器，直出驅動 2 相 VCCAUX 供電，配搭 2 組 Renesas ISL99360 60A SPS DrMOS 晶片。

▲ 90A 高效功率電感及 Nichicon FP 12K 黑色電容

搭配 90A Premium 級高效金屬合金功率電感，相比傳統鐵粉電感有著更高的磁性及熱阻抗，大幅提升可以承受的飽和電流，搭配頂級規格的日本 Nichicon FP 12K 黑色電容，改善主機板的 vCore 電壓供應表現，降低處理器在突如其來的負載時的 vDrop 水平以加強超頻時的穩定性，黑色電容在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命，相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。

▲ CPU 8+8pin 供電插槽

ASRock Z690 Taichi Razer Edition 主機板採用 2 組 ATX 8-pin CPU 供電插槽，以提供足夠的 CPU 電源功耗需求。

主動式大型鋁擠鰭片散熱器

▲ 大型鋁擠鰭片散熱器

VRM 散熱器部分，ASRock Z690 Taichi Razer Edition 主機板採用 2 組大型鋁擠鰭片散熱器，具備鋁擠散熱鰭片和坑紋設計，能夠增加更多散熱面積來強化散熱性能，並以導熱管連接，可有效讓 MOSFET 廢熱更快和平衡地傳遞到整個散熱器上，確保系統能提供穩定的高性能輸出。

主 VRM 散熱器內部設有 1 組 3cm 小型散熱風扇，能夠帶動氣流穿過散熱鰭片，並帶走散熱器上的廢熱，令散熱效果更上一層樓。

主機板盒內附送 1 組 3cm 小型散熱風扇，可讓用家自行安裝到副 VRM 散熱器上，另外亦附送 1 組 4cm 小型散熱風扇安裝支架和固定螺絲，供用家自行更換 4cm 風扇，可最大化增強散熱性能。

SMT PCIe 5.0 插槽、加強型合金插槽

▲ 3 組 PCIe x16 插槽

ASRock Z690 Taichi Razer Edition 主機板提供了 3 組 PCIe x16 插槽，從上而下分別支援 PCIe 5.0 x16、PCle 5.0 x8 和 PCle 4.0 x4 ，最上方的 PCIE1 和中間的 PCIE2 插槽由 CPU LANES 提供，而最下方的 PCIE5 插槽則由 Z690 晶片組提供。另外透過 Z690 晶片組提供 1 組 PCIe 3.0 x1 插槽，方便用家接駁視訊擷取卡及音效卡等週邊。

所有 PCIe x16 插槽皆採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣，可增強插槽的承托力和減少插槽被扯開的機會。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，PCIE1 和 PCIE 2 插槽採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

▲ 顯示卡支架

此外，主機板附贈了自家設計的顯示卡支架，能夠安裝在主機板上，對顯示卡尾部作出承托，對於現時越出越厚重的顯示卡產品具有相當大的幫助。

PCIe 插槽配置

3 組 M.2 SSD、6 組 SATA 3 介面

▲ 3 組 M.2 SSD 介面配置

ASRock Z690 Taichi Razer Edition 主機板提供 3 組 M.2 SSD 介面配置，從上而下分別支援最高 PCle 4.0 x4、PCIe 4.0 x4 和 PCIe 3.0 x2，最上方的 M2_1 插槽由 CPU LANES 提供，而中間的 M2_2 插槽和最下方的 M2_3 插槽皆由 Z690 晶片組提供，並支援 RAID 0、RAID 1、RAID5 運作模式。

▲ 具備金屬散熱片

為滿足高速 M.2 SSD 產品的散熱需求，所有 M.2 插槽皆具備金屬散熱片，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

M.2 SSD 插槽配置

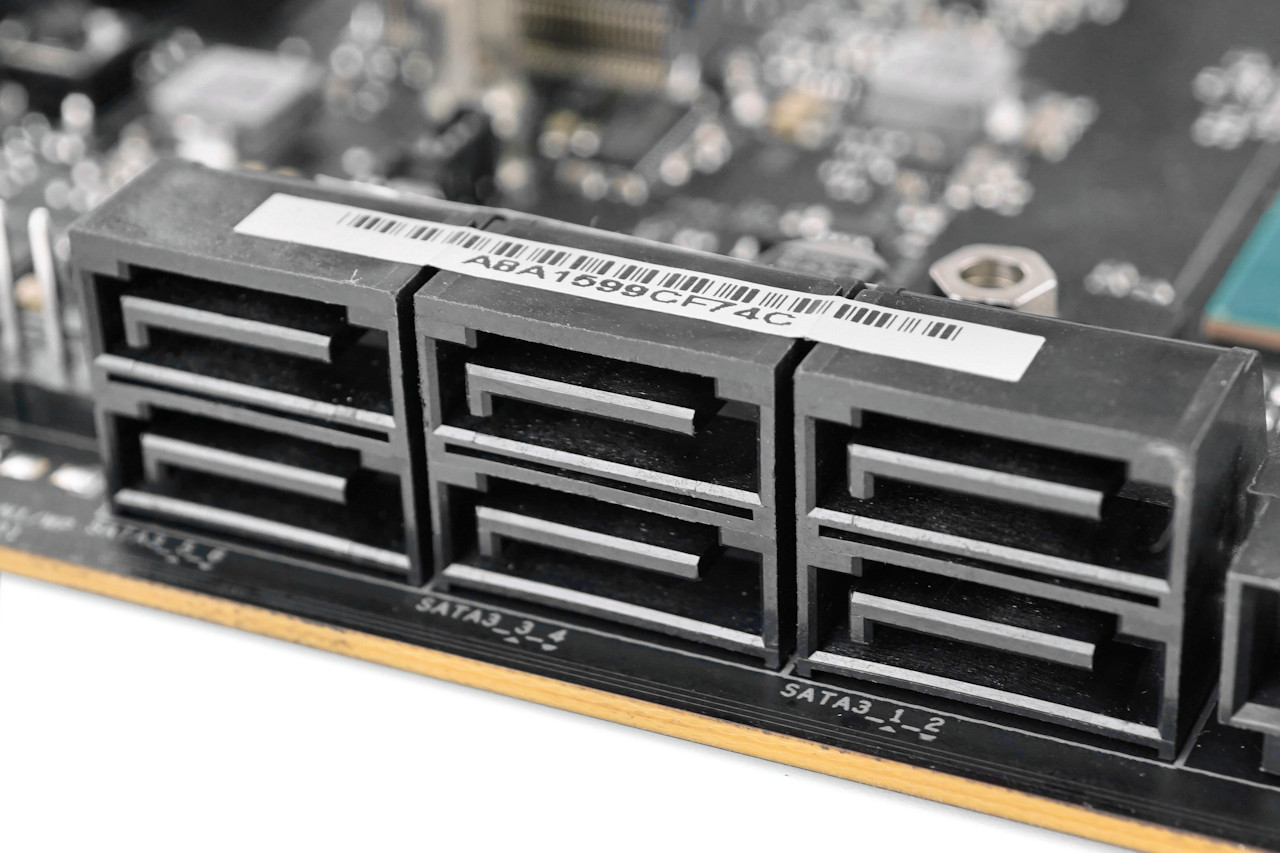

▲ 提供 6 組 SATA 6Gbps 連接埠

此外，主機板設有 Intel Z690 系統晶片組提供的 6 組 SATA3 6Gbps 連接埠，支援 RAID 0、RAID 1、RAID5、RAID 10 運作模式，滿足用家對儲存裝置擴充性的要求。

一體式彈性化 I/O 檔板、Lightning Gaming Ports、Thunderbolt 4

ASRock Z690 Taichi Razer Edition 主機板加入了彈性化 I/O 檔板設計，相比一般預裝式 I/O 擋板，彈性化 I/O 檔板預留了更多彈性化調整空間，完美對應不同款式機箱的公差，可以準確地貼合機箱，亦改善了主機板螺絲孔位對不上機箱的問題。

主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 影像輸出接口，支援最高 4096x2160@60 Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外亦提供 4 組 USB 3.2 Gen 1 5Gbps Type-A 接口、2 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 2 組 Thunderbolt 4 USB Type-C 接口。

*其中 USB3_1 接口由 ASMedia ASM3042 USB 控制器的 USB 介面提供，USB3_2、USB3_3 及 USB3_4 接口則 Z690 晶片組的 PCIe 提供。

*USB3_3 接口支援超穩定 USB 供電，可提供最高 5V 2.6A 電力輸出。

▲ Lightning Gaming Port 接口

ASRock Z690 Taichi Razer Edition 設有獨家 Lightning Gaming Port 接口 ( USB3_1_2)，透過 2 組不同的 USB 訊號通道，可防止高回報率的滑鼠或鍵盤與其他 USB 訊號發生干擾，而發生回報率不穩定的情況。

▲ Intel JHL8540 晶片

另外透過 Intel JHL8540 晶片提供 2 組 Thunderbolt 4 接口，提供高達 40Gbps 的傳輸頻寬，同時支援 USB4 40Gbps 協定，而且具備顯示輸出功能，支援 DisplayPort 1.4 影像輸出，能夠提供最高 7680x4320@60Hz 解析度，並支援 HDCP 2.3。

亦透過 Cypress CYPD6227 USB Type-C Port Controller 提供 USB PD 3.0 快速充電功能，支援最高 9V@3A(27W)或 5V@3A(15W) 電力輸出。

另外主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口，整體 USB 連接性非常充足。

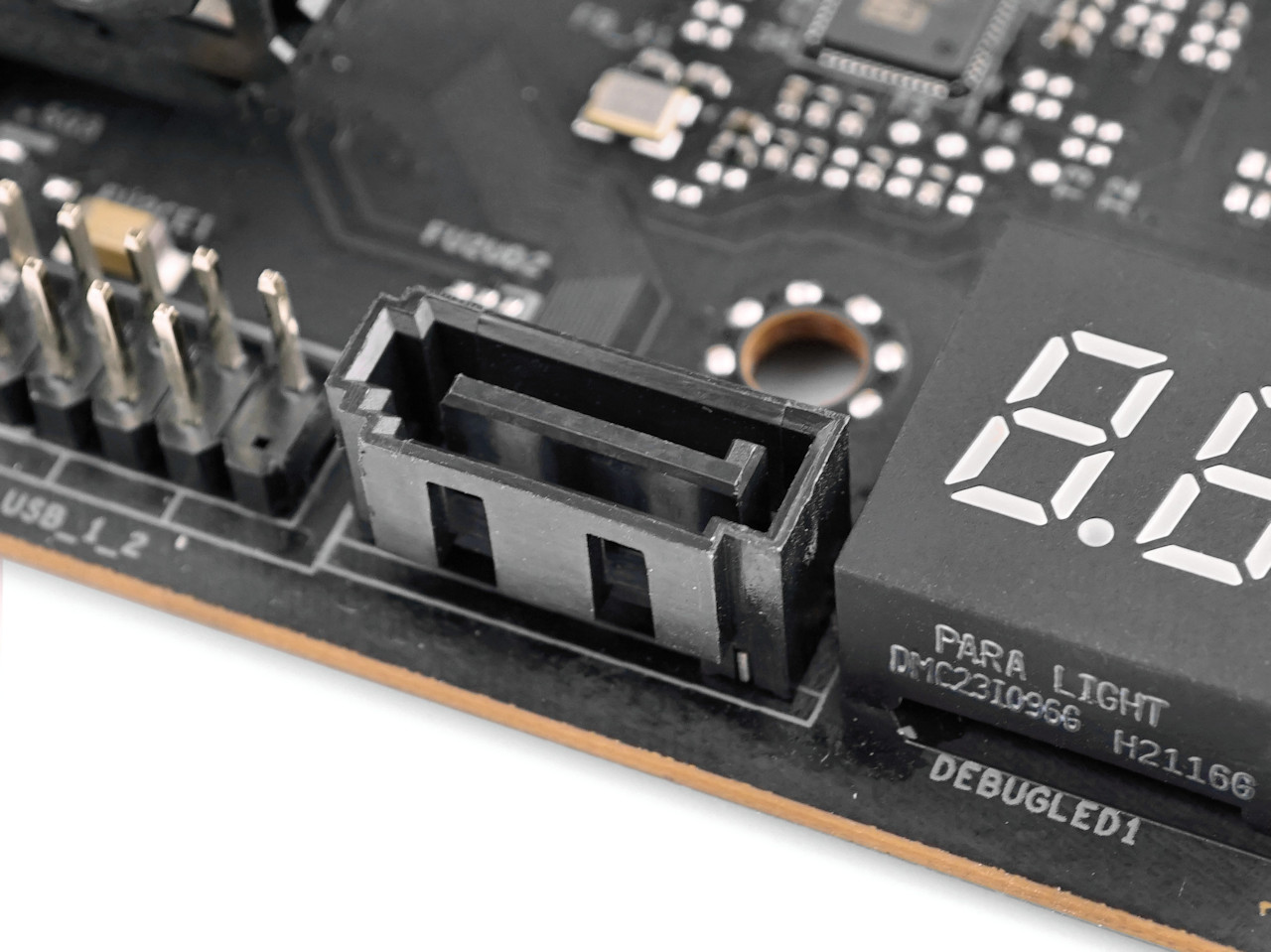

獨立 SATA 及  USB 接口

ASRock Z690 Taichi Razer Edition 提供 1 組獨立 SATA3 6Gbps 連接埠和 1 組獨立 1 組 USB 3.2 Gen 1 5Gbps Type-A 接口，並設有獨立隔離的功能，在 BIOS 中啟動後，與其他 SATA 及 USB 接口隔離，可防止惡意軟件及勒索病毒的入侵。

Wireless Dongle USB 擴充介面

除了針對「有線」滑鼠鍵盤設備外，ASRock 亦有考慮「無線」滑鼠鍵盤等設置也會因被 Wi-Fi 2.4GHz或是 USB 3.1 設備所干擾，導致傳輸不穩定的問題，Z690 Taichi Razer Edition 附連了一個 Wireless Dongle USB 擴充支架，能安裝在機箱上距離 Wi-Fi 模組最遠的擋片位置上，供用家接上無線裝置的接收器。

Clear CMOS 按鈕、BIOS Flashback 按鈕

▲ Clear CMOS 按鈕 & BIOS Flashback 按鈕

ASRock Z690 Taichi Razer Edition 設有 Clear CMOS 按鈕和 BIOS Flashback 按鈕，前者只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，這功能對於超頻用家非常有幫助，後者在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

實體開機按鍵、Dr. Debug LED 燈

針對部分用家，特別是超頻用家，喜愛使用開放式機箱甚至裸機，ASRock Z690 Taichi Razer Edition 主機板加入實體 POWER 開機鍵及 RESET 重新開機鍵，讓用家可以快速開機或重開機，非常方便的設計。另外，主機板設有 Dr. Debug LED 燈，在 BIOS POST 檢測過程中，將會顯示不同檢查 Code 數字的狀態，可以讓用家判斷什麼位置出現問題，非常實用。

Killer 2.5G LAN 電競網絡模組

▲ Killer E3100G 網絡晶片

有線網絡方面，ASRock Z690 Taichi Razer Edition 採用 Killer E3100G 2.5G LAN 電競網絡晶片，建基於 Intel I225-V 網絡晶片，並提供支援 Killer Control Center 軟件，特別針對電競遊戲應用作出最佳化，以最高優先度處理線上遊戲連線封包，實現更低延遲的遊戲連線體驗，而且支援最高 2500Mbps 網絡連接速度，令下載遊戲、傳輸文件所需的時間更短，帶來更爽快的網絡連接體驗。

▲ Intel I219V 網絡晶片

另外還備有 1 顆 Intel I219V 1G 網絡晶片，額外提供一組 RJ45 GbE 網絡連接埠，支援最高 2500Mbps 網絡連接速度，用家亦可以選擇透過這個接口連接互聯網，騰空支援 2.5Gbps 傳輸速度的 Killer LAN 去連接家中的高速 NAS 設備。

Killer Wi-Fi 6E 無線網絡模組

▲ Killer AX1690i Wi-Fi Card

無線網絡方面，ASRock Z690 Taichi Razer Edition 採用 Killer AX1690i Wi-Fi 6E 電競無線網絡模組，建基於 Intel AX411 無線網絡模組，同樣支援 Killer Control Center 軟件，並能針對遊戲程式，提供更低延遲的遊戲連線體驗，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，最高無線連接速度可高達 3Gbps，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Realtek ALC1220 Codec 晶片、ESS SABRE9218 DAC 晶片

▲ Realtek ALC1220 音效晶片

音效分面，ASRock Z690 Taichi Razer Edition 主機板採用 Realtek ALC1220 Audio Codec 音效晶片，支援 7.1 聲道環繞音效、音效格式最高為 32-bit / 192KHz，支援 DSD 格式播放，提供 120dB 訊噪比 ( SNR ) 後置音效輸出品質，配搭使用 Nippon Chemi-Con 音效電容，並提供自動偵測耳機抗阻功能，提供迫真音響效果。

▲ ESS SABRE9218 DAC 晶片

另外採用 ESS SABRE9218 DAC 晶片，提供 130dB 訊噪比 ( SNR ) 前置音效輸出品質、-112 dB 總諧波失真+噪音 (THD + N) 數值，配搭使用 WIMA 音響級電容，提升音效解析能力及聲音延展擴大效果，提供溫暖、自然無比的音質，以及為專業遊戲玩家帶來迫真音響效果。

Razer Chroma RGB 燈光支援

Razer Edition 的 Z690 Taich 主機板燈效改為支援 Razer Chroma RGB 燈效軟件，除了擁有更強大的燈光效果外，用家亦可以客制化個化人燈效，並其他 Razer 設備連動燈效，展現最華麗的燈光效果。不過在發售前尚未加入支援，廠方表示在正式發售後將會加入支援。

為滿足用家需求，主機板亦提供了 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 3 組 3-pin 可編程 RGB 接口，輸出為 5V 3A 15W，讓用家為系統佈置更豐富的 RGB 燈效。

ASRock 超級外頻晶片 V、Non-K OC

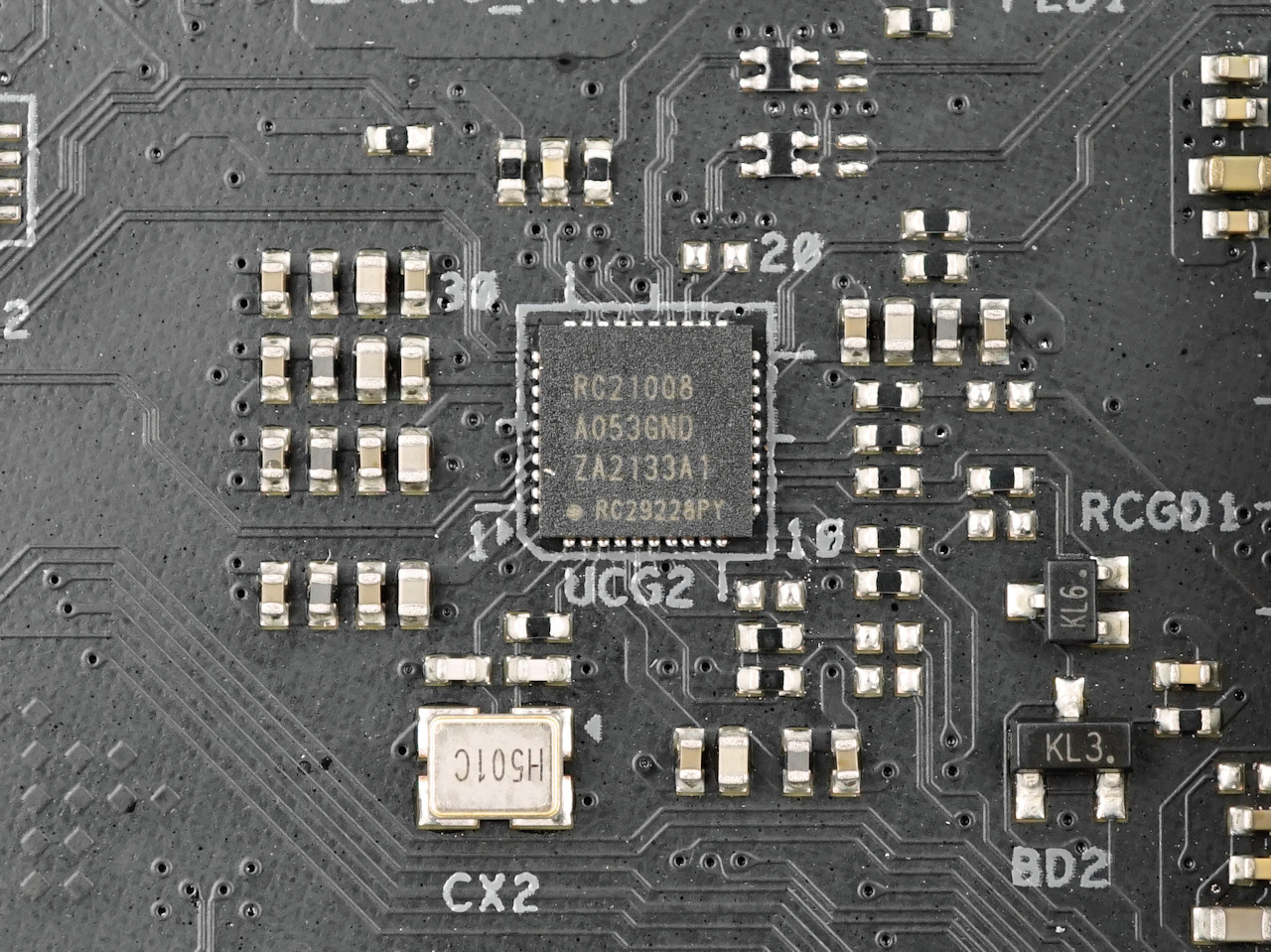

ASRock Z690 Taichi Razer Edition 支援最新 ASRock 超級外頻晶片 V，採用 Renesas RC21008 (RC29228PY) PCIe 5.0 Clock Buffers 時脈產生器晶片 (Clock Generator)，可提供獨立調整 BCLK 及 DMI 頻率，實現 Non-K OC 超頻功能。

Intel i5-12400 Non-K OC 效能測試

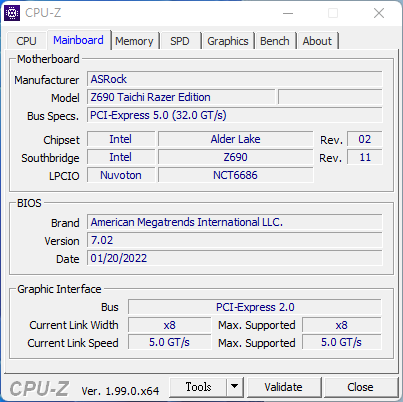

測試平台：

Intel Core i5-12400 處理器

Cooler Master MasterLiquid PL360 FLUX 水冷散熱器

ASRock Z690 Taichi Razer Edition 主機板

TEAM T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體

Windows 11 Pro Version 21H2

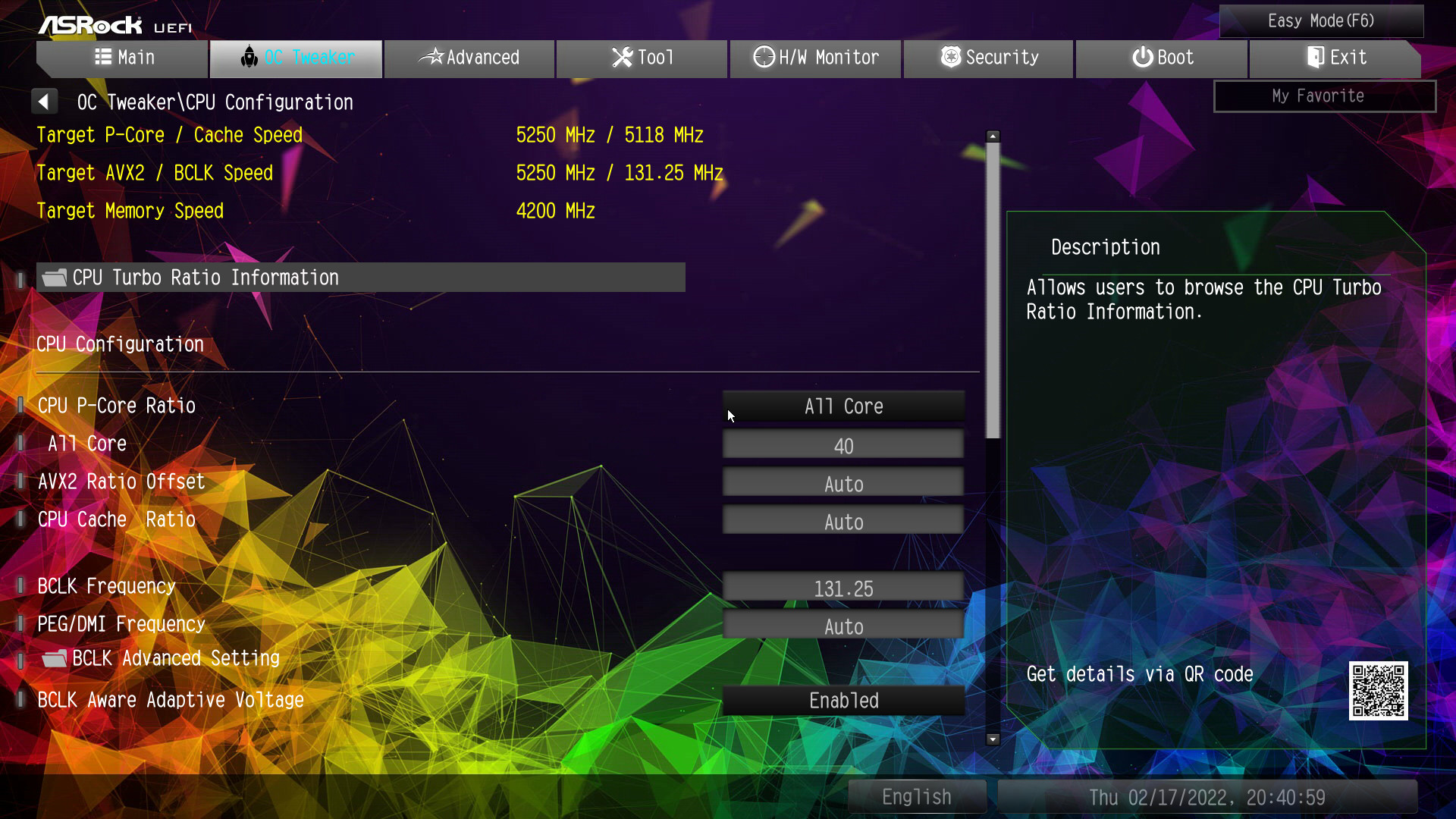

ASRock Z690 Taichi Razer Edition 主機板在 8.02 BIOS 版本中加入 NON-K BCLK OC 的功能，解鎖原先 BCLK 102.9MHz 上限的限制。測試採用 i5-12400 CPU，並手動調整 P-Core 倍頻為 40、 BCLK 外頻數值為 131.25MHz，最終成功把 i5-12400 Non-K OC 超頻至 5.25GHz。

全核心 5.25GHz 的 i5-12400 CPU 在 Cinebench R23 的多核心跑分測試中，獲得 16205 pts，最高 CPU Package 温度為 89°C。相比預設的全核心 4.0GHz，擁有超過 30% 效能提升，跑分分數也差點碰到 16c32t 的 Ryzen Threadripper 1950X CPU。

ASRock Z690 Taichi Razer Edition 主機板

售價︰HK$ 待定

平平評語：

ASRock Z690 Taichi Razer Edition 主機板採用十分豪華的 VRM 供電設計和 VRM 散熱器，擁有非常豐富的主機板連接和擴充功能，具備不俗的 Razer 電競外觀設計，同時加強更加華麗的 RGB 燈效，亦加入不俗電競輔助功能，如 Lightning Gaming Port 、針對遊戲網絡最佳化的網絡模組等，為遊戲玩家大帶不少優勢，更支援 BCLK 外頻超頻的功能，也為超頻用家增加多一個選擇。
