ASRock B660M Pro RS/ax 主機板

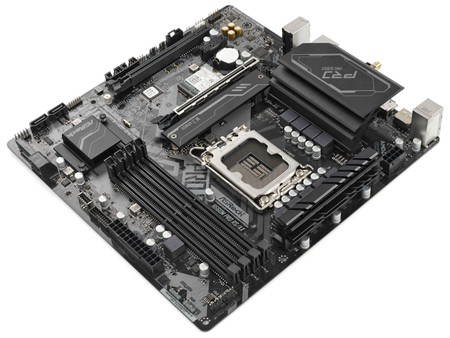

▲ ASRock B660M Pro RS/ax 主機板

ASRock 全新推出 B660M Pro RS/ax 主機板，主打平價入門定位，具備 7 + 1 + 1 相供電設計，搭配 2 組大型鋁擠 VRM 散熱器，足夠應付第12 代 Intel Core i5 及 i7 非 K 版處理器平台使用，支援 PCIe 4.0 傳輸介面、兩組 M.2 SSD 配置，Pro RS/ax 版本特別加入支援最新 Wi-Fi 6E 無線網絡模組，以提供更快的無線網絡傳輸速度，適合需要 Wi-Fi 上網需求的低預算用家使用。

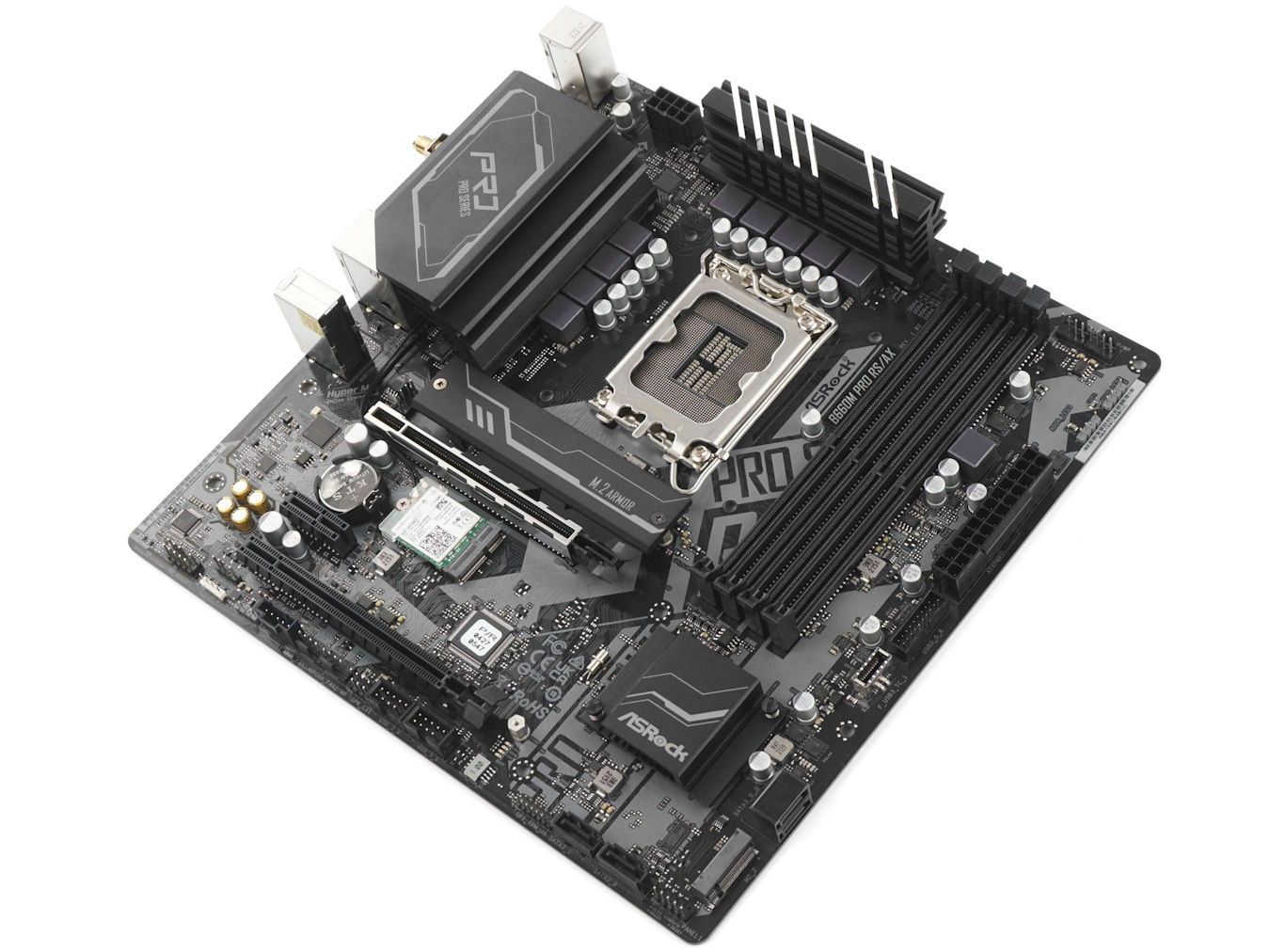

ASRock B660M Pro RS/ax 主機板採用 M-ATX Form Factor 設計，尺寸為 24.4cm x 24.4cm，4 層 PCB layer 設計，全新 Pro RS 系列的外觀設計與以往 Pro4 系列大致差不多相似，在主機板黑色 PCB 表面加入大量灰色印刷圖案，帶來外觀層次感，而主機板金屬散熱器由銀色改為黑色，整體變得更加低調。

▲ 支援 ARGB 燈效

ASRock B660M Pro RS/ax 主機板右邊下部分底下加入了 ARGB 燈粒，支援 ASRock Polychrome SYNC 軟件或 BIOS 調整燈效，通電時可以發出華麗的 ARGB 燈效，即使是入門主機板也可以體驗到小面積的 RGB 燈光效果。

支援第 12 代 Core 處理器、全新 LGA 1700 Socket

Intel B660 主機板具備全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方形變成長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

▲ 全新 LGA 1700 Socket

雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。

第 12 代桌上型 Intel Core 處理器規格

全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程，採用了大小核混合架構，大核心 (P-Core) 為高效能的 Golden Cove 微架構，小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構，核心數量最高為 16 核心、24 線程設計，最高 PL2 功耗為 241W，對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。

全新 Intel B660 系統晶片

▲ PCH 散熱器 & Intel B660 PCH 系統晶片

採用 Intel B660 系列晶片組，相較 Z690 在功能與規格上有所刪減，例如 Z690 可支援 PCIe 5.0 雙 x8 繪圖接口，B600 則不可分割只有單一 PCIe 5.0 x16，同時 B660 僅支援記憶體超頻，不支援 CPU  Ratio 超頻，同時 DMI 4.0 Lanes 亦由 x8 降至 x4，CPU 與 PCH 晶片之間頻寬降至 7.96GB/s，成為了兩者的主要市場區間。

Intel 600 系列晶片組規格

此外，Intel B660 晶片組的週邊規格亦較 Z690 有作刪減，HSIO Lanes 數目由 38 個減至 24 個，PCH 的 PCIe 4.0 Lanes 由 12 個降至 6 個，因此 PCIe 4.0 SSD 支援數目亦相對減少，SATA 數目亦由 8 個減至 4 個，如果你不需要那麼大的擴充能力， B660 能提供較高的性價比選擇。

支援最高 DDR4-5333+ OC

▲ 支援 4 組 DDR4 DIMM 擴充槽

記憶體方面，ASRock B660M Pro RS/ax 主機板為 B660 DDR4 版本，設有 4 組 DDR4 DIMM 擴充槽，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。記憶體速度方面，主機板官方規格表示支援最高 DDR4-5333+ OC 速度。

測試採用 i5-12400 CPU 搭配 G.Skill Trident Z Royal DDR4-4000 16GB (F4-4000C18S-16GTRS) 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR4-4600 CL19 Gear 2 並完成 AIDA64 記憶體讀寫速度測試，雖然未能達到官方標示的速度，不過以 4 層 PCB主機板來說，記憶體超頻能力算是不錯。

另外由於 Intel 12 代非 K 版 CPU 鎖定了 VCCSA 電壓，Gear 1 記憶體超頻的潛力將受限，筆者嘗試手動超頻到 DDR4 3600MHz CL18 Gear 1，最後能夠穩定於 AIDA64 記憶體燒機壓力測試至 22 分鐘。

7 + 1 + 1 相供電模組

▲ 採用 9 相供電模組

VRM 供電模組方面，ASRock B660M Pro RS/ax 主機板採用 9 相供電模組，其中 7 相為 CPU vCore 供電、1 相為 VCCGT 供電、1 相為 VCCAUX 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

▲ RT3628AE PWM 控制器

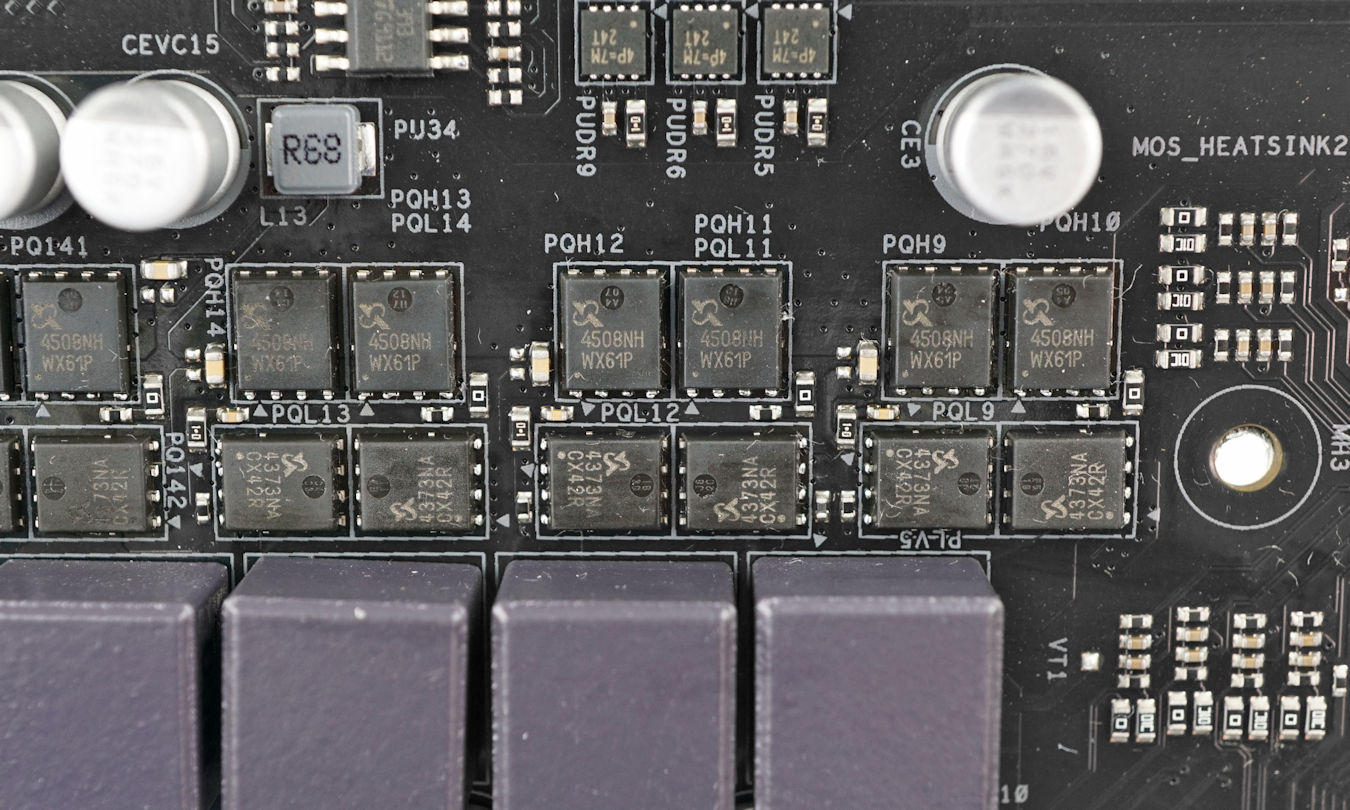

▲ SM4508NH 、SM4373NA N-Channel MOSFET 晶片

ASRock B660M Pro RS/ax 主機板採用 Richtek RT3628AE PWM 控制器，支援最大 8 + 1 相雙通道輸出配置，並以 7 + 1 相模式配置運作，vCore 供電搭配 7 組 2 上 Sinopower SM4508NH 48A MOSFET + 2 下 Sinopower SM4373NA 70A MOSFET，而 VCCGT 供電搭配 1 組 2 上 Sinopower SM4508NH 48A MOSFET + 2 下 Sinopower SM4373NA 70A MOSFET，並搭配 8 顆 MOSFET Driver，可應付 Intel 第 12 代 Core i3 / i5 非 K 版處理器供電需求。

▲ APW8820 PWM 控制器 &

SM4508NH 、SM4373NA N-Channel MOSFET 晶片

全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 Anpec APW8820 PWM 控制器，直出驅動 1 相 VCCAUX 供電，配搭 1 組 2 上 SM4508NH 48A + 2 下 SM4373NA 70A MOSFET 配置。

▲ 採用金屬合金功率電感、5K 白色電容

採用金屬合金功率電感搭配 5K 白色電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，在 105ºC 極端環境下能具備至少 5 千小時使用壽命，帶來更穩定的供電輸出。

▲ ATX 8-pin CPU 供電插槽

ASRock B660M Pro RS/ax 主機板採用 1 組 ATX 8-pin 供電插槽，可滿足 Intel 第 12 代 Core i3 / i5 非 K 版 CPU 電源功耗需求。

大型鋁擠鰭片散熱器

▲ 大型鋁擠鰭片散熱器

ASRock B660M Pro RS/ax 主機板採用 2 組大型鋁擠散熱器，具備鋁擠造型散熱鰭片，以增加更多散熱面積來提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

不鏽鋼 PCIe Steel 加強型合金插槽

▲ PCIe 4.0 x16 插槽

ASRock B660M Pro RS/ax 主機板提供了 2 組 PCIe x16 插槽，分別支援最高 PCIe 4.0 x16 和 PCIe 3.0 x4，上方的 PCIE1 插槽由 CPU LANES 提供，下方的 PCIE3 插槽由 B660 晶片組提供，另外透過 B660 晶片組提供 1 組 PCIe 3.0 x1 插槽，並採用無封口插槽設計，方便用家連接不同長度的視訊擷取卡及音效卡。

PCIE1 插槽皆採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣，可增強插槽的承托力和減少插槽被扯開的機會。

PCIe 插槽配置

2 組 M.2 SSD、4 組 SATA 3 介面

▲ 2 組 M.2 SSD 介面配置

ASRock B660M Pro RS/ax 提供 2 組 M.2 SSD 介面配置，CPU 插槽下方的 M2_1 插槽支援最高 PCle 4.0 x4，並由 CPU LANES 提供，PCH 散熱器下方的 M2_2 插槽支援最高 PCIe 3.0 x4，並由 B660 晶片組提供。

▲ M.2_1 插槽支援金屬散熱器

為滿足高速 M.2 SSD 產品的散熱需求，M2_1 插槽皆具備金屬散熱器，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度，可惜 M2_2 插槽缺少了金屬散熱片，這部分較為遜色。

M.2 SSD 插槽配置

▲ 支援 4 組 SATA 接口

此外，主機板提供了 4 個 SATA 6Gbps 接口，並由 B660 系統晶片提供。

6 組 USB 接口、HDMI 2.1、DisplayPort 1.4

ASRock B660M Pro RS/ax 主機板沒有用上 Pre-Install I/O Shield 設計，用家在安裝主機板前，需要預先把 I/O 檔板安裝到機箱上，這部分較為遜色。

主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口，前者支援最高 4096x2160@60 Hz 解析度，後者支援最高 7680x4320@60Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外提供 2 組 USB 2.0 Type-A 接口、 4 組 USB 3.2 Gen 1 5Gbps Type-A 接口，並支援 ESD 靜電保護。

▲ 支援前置 Type-C 接口

主機板提供 1 組 USB 3.2 Gen 2x1 5Gbps 前置 USB Type-C 接口，整體 USB 接頭數量相對充足，不過 USB 連接速度則比較遜色。

Intel 1G 網絡模組

▲ 採用 Intel I219V 1G 網絡晶片

有線網絡方面，ASRock B660M Pro RS/ax 主機板採用 Intel I219V 1G 網絡晶片，支援最高 1,000 Mbps 網絡傳輸速度，沒有用上開始普及起來的 2.5G 網絡晶片，這部分較為遜色。

Wi-Fi 6E 無線網絡模組

ASRock B660M Pro RS/ax 主機板採用 Intel Wi-Fi 6 AX211 無線網絡模組，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，同時向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，近距離傳輸速度更高、更低延遲。同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Realtek ALC897 音效晶片

音效方面，ASRock B660M Pro RS/ax 主機板採用了 Realtek ALC897 音效晶片，支援最高 7.1 聲道劇場級環繞音效、S/PDIF 光纖輸出，具備左右聲道的線路隔離設計，並搭配高品質音效電容，是現時低中階主機板常見的音效晶片配置。

POLYCHROME RGB 燈光支援

為滿足用家需求，主機板亦提供了 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 3 組 3-pin 可編程 RGB 接口，輸出為 5V 3A 15W，讓用家為系統佈置更豐富的 RGB 燈效。

主機板 BIOS 總覽

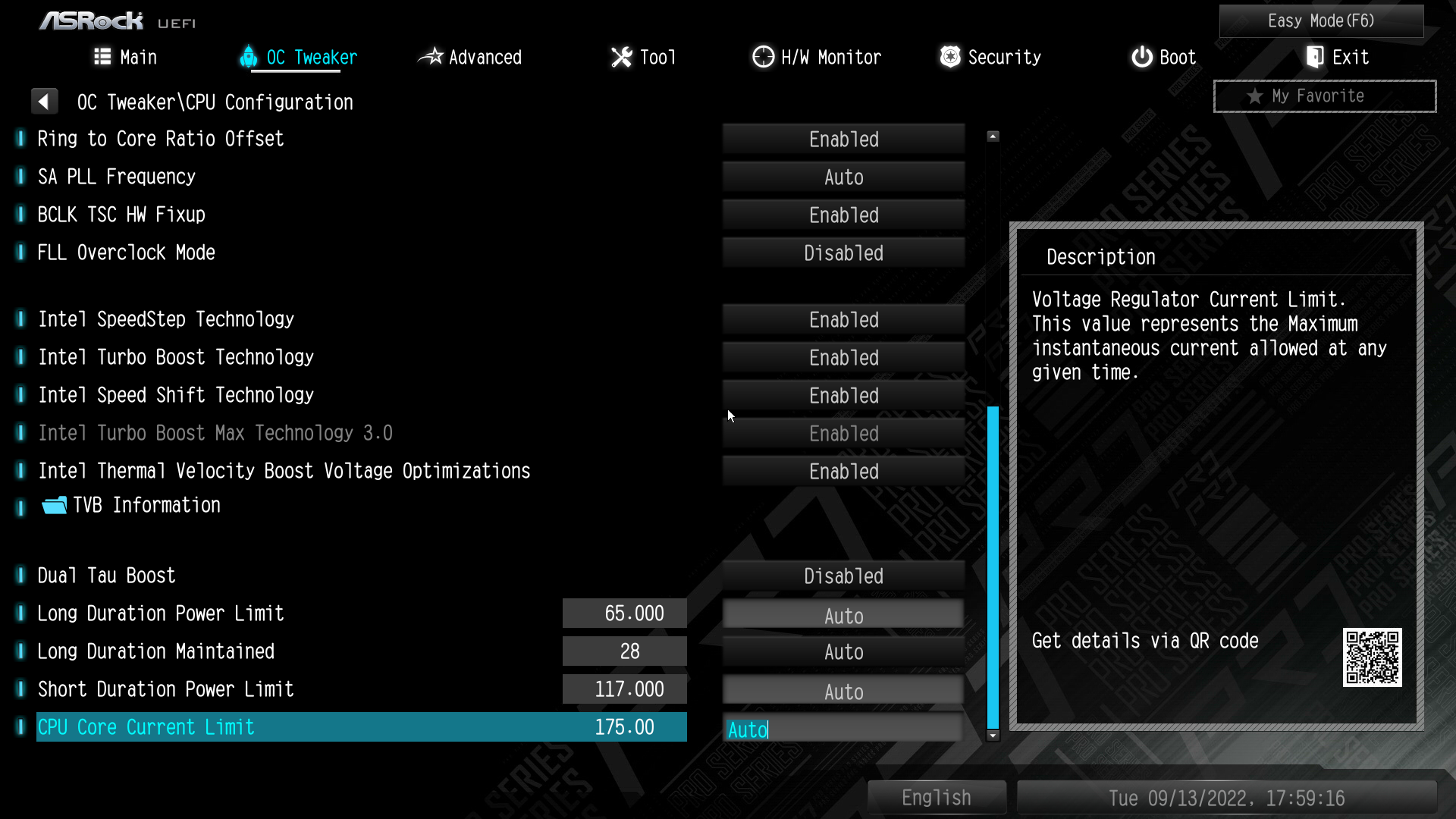

主機板 BIOS CPU 功耗上限

在 ASRock B660M Pro RS/ax BIOS 2.02 版本中，支援自家 BFB 技術功能，其實就是簡化的 PL2 功耗調整，提供最高 140W PL2 功耗上限，可為 intel CPU 調整更高功耗上限以提升 CPU 頻率上限來獲得更佳 CPU 性能，不過假如用家熟悉 BIOS 操作的話，其實可以到 CPU Configuration 頁面中，手動調整 PL2 (Short Duration Power Limit) 數值，並提供最高 241W PL2 功耗，511.75A CPU Core Current Limit。在目前 BIOS 功耗上限設定中，比較適合 Intel Core i5、i7 CPU，非 K 版的 12900/F 其實勉強也可支持到。

ASRock B660M Pro RS/ax 主機板

售價︰HK$999

查詢︰Felton Distribution (2273-8393) / QC Supplies (3853-5353)

平平評語：

ASRock 全新推出 B660M Pro RS/ax 主機板，這是 B660M Pro RS 的 Wi-Fi 升級版，配備 Intel Wi-Fi 6 AX211 Wi-Fi Card，支援最新 Wi-Fi 6E 無線網絡，可提供更快的無線網絡傳輸速度，而且也是目前最便宜具備 Wi-Fi 6E 功能的 B660 主機板，適合需要 Wi-Fi 上網需求的低預算用家使用。
