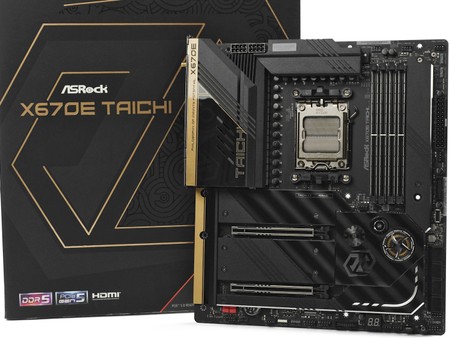

ASRock X670E Taichi 主機板

▲ ASRock X670E Taichi 主機板

ASRock 全新推出 X670E Taichi 主機板，定位為高階旗艦 X670 Extreme 主機板，具備 24 + 2 + 1 相 105A SPS 供電設計，搭配整合式大型鋁擠散熱器，可應付最新 Ryzen 9 7950X CPU 高頻率高負載運作，支援最新 PCIe 5.0 傳輸介面、4 組 M.2 NVMe SSD 配置、2 組 Thunderbolt 4 接口，並加入針對遊戲網絡最佳化的 Killer 2.5G LAN 和 Killer Wi-Fi 6E 網絡模組，提供非常豐富的主機板連接和擴充功能，可滿足遊戲玩家及高階發燒友玩家的需要。

ASRock X670E Taichi 主機板為 E-ATX Form Factor 規格，尺寸為 30.5cm x 28.5cm，具備 8 層 2oz Copper PCB 設計，今代 X670E Taichi 採用了 Z690 Taichi 金色太極齒輪的外觀主題，黑色 PCB 搭配黑色金屬散熱器，主機板左邊部分的 I/O Cover 和金屬裝甲上加入金色區域，PHCH 散熱器表面加入數個太極齒輪裝飾，M.2 散熱器和 PCH 散熱器亦加入了拉絲紋表面處理，整體外觀設計比較低調豪華的感覺，較遺憾是今代的齒輪裝飾並不能轉動。

▲ 加入少許 RGB 燈效

ASRock X670E Taichi 在 PCH 散熱器的 Taichi LOGO 和主機板右邊下部分底下加入了 ARGB 燈粒，支援 ASRock Polychrome SYNC 軟件或 BIOS 調整燈效，通電時可以發出華麗的 ARGB 燈效，不過可展示 RGB 燈效的面積就比較細小。

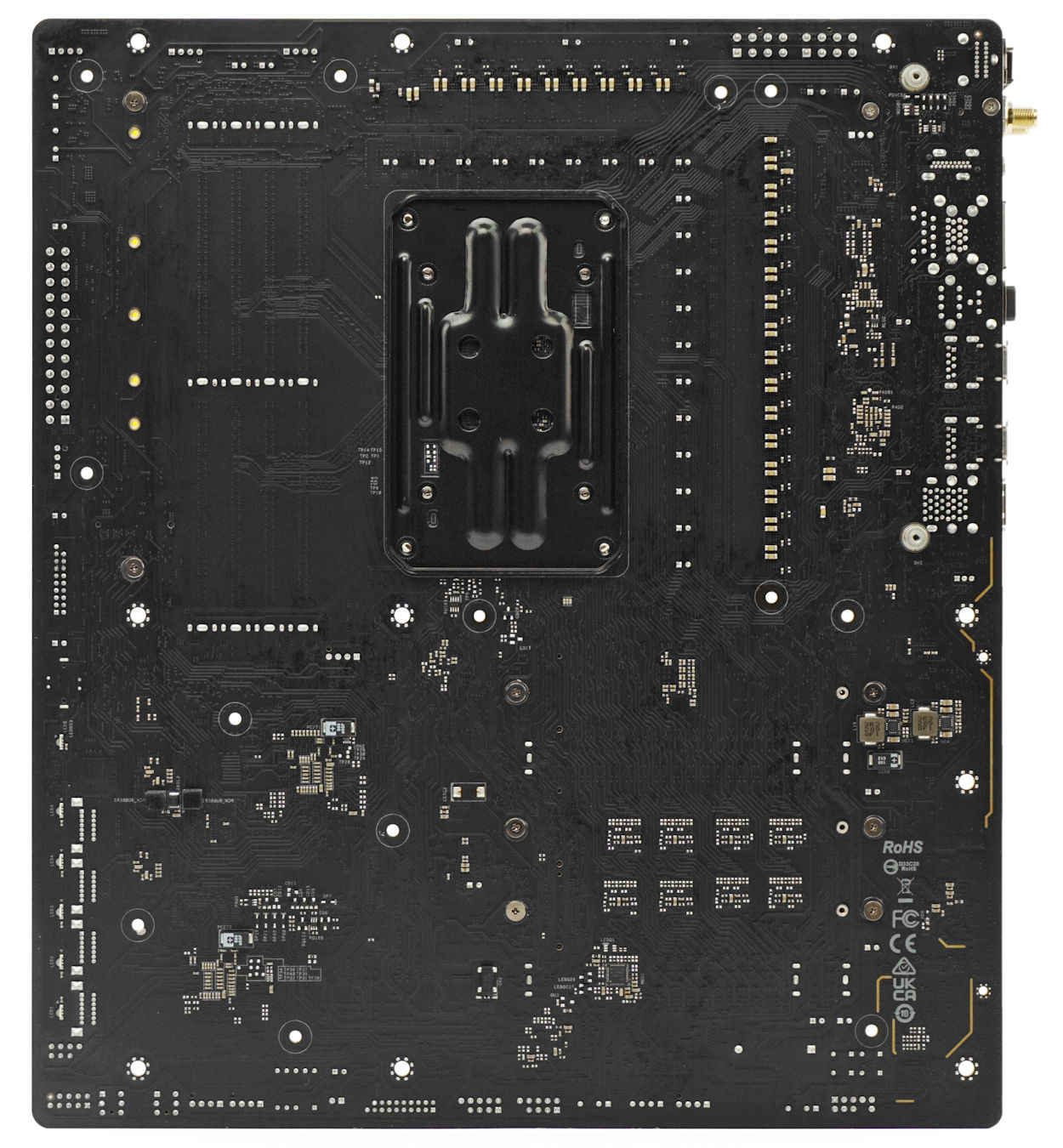

▲ 採用鋁合金背板

ASRock X670E Taichi 主機板採用 8 層 2oz Copper PCB，能夠大大減少電磁干擾和增強信號的穩定性，更能提升主機板供電和記憶體超頻的穩定度。另外，主機板背面更採用鋁合金背板連接，有效加強主機板的承重能力，避免彎板以保護內部線路，亦可為 mosfet 背面提供少許被動散熱效果。

▲ X670E Taichi 主機板全裸照

支援 Ryzen 7000 處理器、全新 Socket AM5

最新 Zen 4 架構的 Ryzen 7000 處理器採用全新 LGA 1718 封裝介面，新一代 AM5 主機板由以往的 Socket AM4  PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 7000 Processor Family (Zen 4 architecture)

 Zen 4 架構的 Ryzen 7000 處理器採用全新的 5nm Zen 4 Core 和 6nm I/O Die，核心數目不變情況下突破核心頻率至 5.0GHz 以上，對比上代 Zen 3 架構 IPC 性能提升達 13%，並新增支援 AVX-512 指令集、DDR5 記憶體、PCIe 5.0，以及 RDNA 2 核心的 iGPU 內置顯示。

全新 AMD X670E 系統晶片

▲ AMD X670E 系統晶片

全新 AMD X670E 晶片組全稱為 X670 Extreme，同屬於 X670 晶片組系列而不是獨立的晶片組型號，X670E 主機板被規範提供至少 1 組 PCIe 5.0 插槽和 1 組  PCIe 5.0 NVMe SSD 儲存裝置，而 X670 主機板則只需要提供至少 1 組 PCIe 5.0 NVMe SSD 儲存裝置，並支援 CPU 和記憶體超頻解鎖。為提供更佳的主機板連接性和擴充性，今代 X670E / X670 主機板採用 2 組 IOD 晶片，透過 Daisy Chain 菊花鏈方式連接，CPU 到 PCH 1st 和 PCH 1st 到 PCH 2nd 皆為 PCIe 4.0 x4 Bus。

▲ PCH 散熱器

由於 X670E / X670 晶片組採用全新製程的晶片，運作時的發熱量並不高，採用被動式散熱器便可解決散熱問題，並可提供完全寧靜的工作表現。

全新 X670E / X670 晶片組具備高達 12x PCIe 4.0 Lanes 和 8x PCIe 3.0 Lanes，可提供 3 組 PCIe 4.0 x4 介面和 2 組 PCIe 3.0 x4 或 8 組 SATA 6bps 介面。另外，更可提供最多 2 組 USB 20Gbps 介面、8 組 USB 10Gbps 介面 和 12 組 USB 480Mbps 介面，晶片組規格十分強勁。

AMD 600 Series Chipset Family

支援最高 DDR5-6400+ OC

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體方面，ASRock X670E Taichi 主機板設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽和配備金屬外殼以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB，支援 XMP 和 EXPO 記憶體超頻設定檔。記憶體速度方面，主機板官方規格表示支援最高 DDR5-6400+ OC 速度。

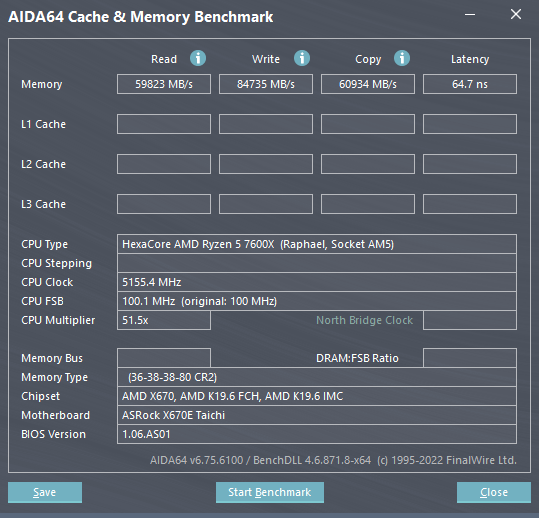

測試採用 Ryzen 5 7600X CPU 和 Kingston FURY Beast RGB DDR5 6000MHz 32GB (KF560C36BBEAK2-32) 記憶體，在手動調整工作電壓及延遲值後成功超頻至 DDR5-6400 CL36，記憶體超頻能力十分不錯。

24 + 2 + 1 相 105A SPS 供電模組

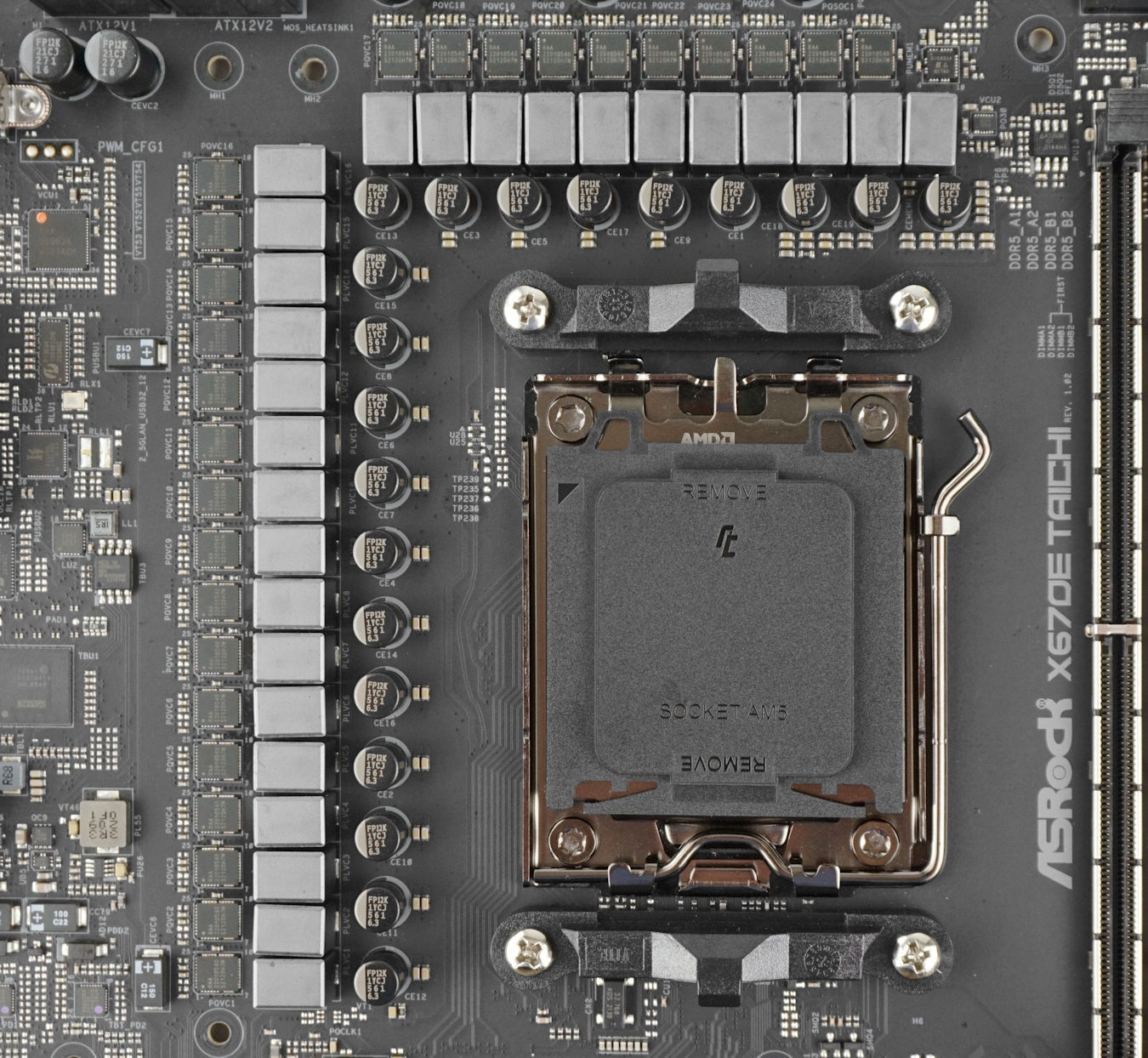

▲ 採用 27 相數位供電模組

VRM 供電模組方面，ASRock X670E Taichi 主機板採用豪華級 27 相數位供電模組，其中 24 相為 CPU vCore 供電、2 相為 SOC 供電、1 相為 MISC 供電，每相供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

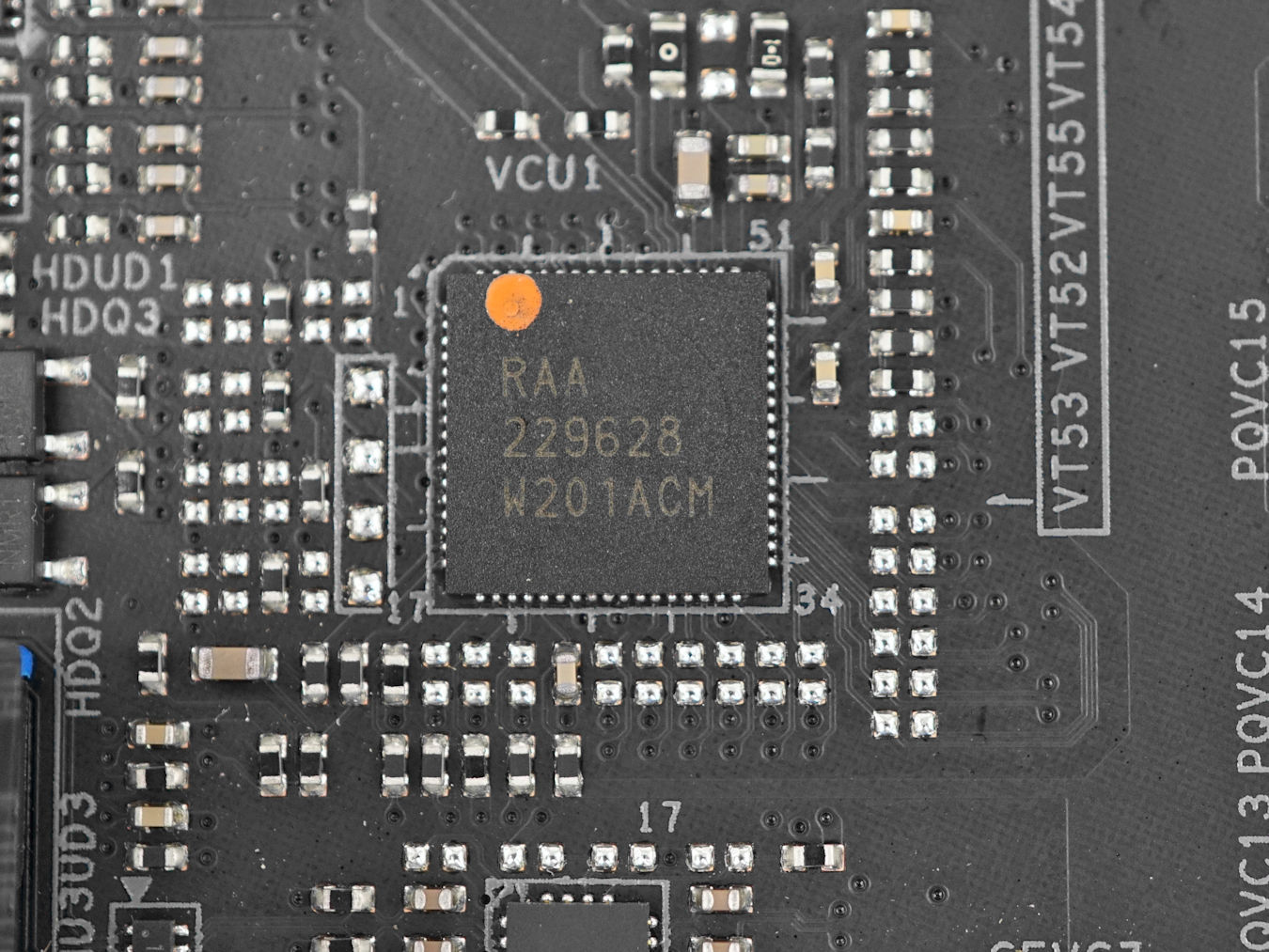

▲ RAA229628 PWM 控制器

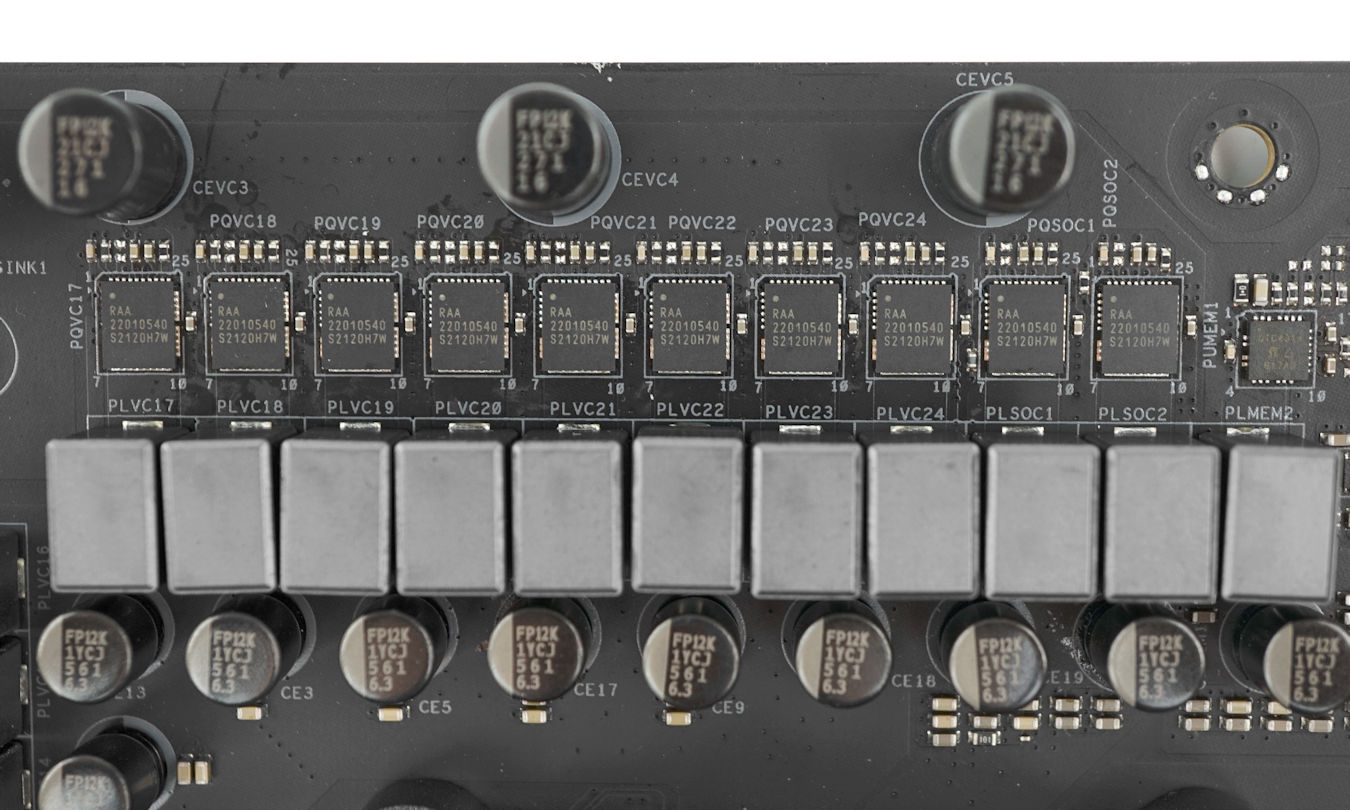

▲ RAA22010540 105A SPS 晶片

ASRock X670E Taichi 主機板採用 Renesas RAA229628 PWM 控制器，支援最大 20 相雙通道輸出配置，並以 24(12x2) + 2 相並聯模式運作，驅動  24 相 CPU vCore 供電和 2 相 SOC 供電，配搭 26 組 Renesas RAA22010540 105A SPS DrMOS 晶片，單顆能夠提供最高 105A 持續電流處理能力，vCore 部分總輸出可達 2,520A 電流負載，足夠應付 Ryzen 7000 CPU 多核心超頻的供電需求。

▲ Vishay SiC431A 24A 集成 MOSFET 晶片

全新的 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，並配搭 1 組 Vishay SiC431A 24A 集成 MOSFET 晶片。

▲ 90A 高效功率電感及 Nichicon FP 12K 黑色電容

搭配 90A Premium 級高效金屬合金功率電感，相比傳統鐵粉電感有著更高的磁性及熱阻抗，大幅提升可以承受的飽和電流，搭配頂級規格的日本 Nichicon FP 12K 黑色電容，改善主機板的 vCore 電壓供應表現，降低處理器在突如其來的負載時的 vDrop 水平以加強超頻時的穩定性，黑色電容在 105ºC 極端環境下能具備至少 1.2 萬小時使用壽命，相較市面上不少主流級主機板僅採用台系 5K 或 10K 電容更勝一籌。

▲ ATX 8+8-pin CPU 供電插槽

ASRock X670E Taichi 主機板採用 2 組 ATX 8-pin 供電插槽，可滿足 AMD Ryzen 7000 系列 CPU 電源功耗需求。

整合式大型鋁擠散熱器、主動式散熱風扇

▲ 整合式大型鋁擠散熱器

ASRock X670E Taichi 主機板採用整合式大型鋁擠散熱器，透過 1 條導熱管連結主機板 VRM 散熱器和 PCH 散熱器，可讓 VRM 供電的廢熱平衡傳遞到整個整合式散熱器上。

▲ VRM 散熱器

VRM 散熱器部分採用 2 組大型鋁擠散熱器，散熱器的尺寸都比以往的設計更加大型和巨型，更具備鋁擠散熱鰭片和坑紋設計，能夠增加更多散熱面積來強化散熱性能，並以導熱管連接，可有效讓 MOSFET 廢熱更快和平衡地傳遞到整個散熱器上，確保系統能提供穩定的高性能輸出。。

▲ 設有主動式小型散熱風扇

主 VRM 散熱器內部設有 1 組主動式小型散熱風扇，能夠帶動氣流穿過散熱鰭片，並帶走散熱器上的廢熱，大大增強 VRM 散熱器的散熱效果。

SMT PCIe 5.0 插槽、加強型合金插槽

▲ 2 組 PCIe 5.0 x16 插槽

ASRock X670E Taichi 主機板提供了 2 組 PCIe x16 插槽，分別支援最高 PCIe 5.0 x16 和 PCle 5.0 x8 ，上方的 PCIE1 插槽和下方的 PCIE2 插槽由 CPU LANES 提供。

2 組 PCIe 5.0 x16 插槽皆採用金屬外殼加固設計和加強型內嵌金屬支架的耳扣，可增強插槽的承托力和減少插槽被扯開的機會。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，PCIE1 和 PCIE 2 插槽採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

PCIe 插槽配置

4 組 M.2 SSD、8 組 SATA 3 介面

▲ M.2_1、M.2_3、M.2_4 插槽 (左：上至下) &

M.2_2 插槽 (右)

ASRock X670E Taichi 主機板提供 4 組 M.2 SSD 介面配置，CPU 插槽下方的 M2_1 插槽支援最高 PCle 5.0 x4，並由 CPU LANES 提供，而記憶體插槽右方的 M2_2 插槽和 PCIE1 插槽下方的 M2_3、M2_4 插槽支援最高 PCIe 4.0 x4，並由 X670 晶片組提供。

▲ 所有 M.2 插槽皆具備金屬散熱器

為滿足高速 M.2 PCIE 4.0 SSD 產品的散熱需求，所有 M.2 插槽皆具備金屬散熱器，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度。

▲ 附有 1 組 Blazing M.2 Gen 5 Fan Heatsink

未來推出的 M.2 PCIE 5.0 SSD 在高速傳輸時將會產生更高的廢熱，X670E Taichi 主機板附有 1 組 Blazing M.2 Gen 5 Fan Heatsink 大型主動式金屬散熱器，可讓用家替換 M.2_1 插槽的塊狀金屬散熱器，以提供更佳的散熱處理方案。

M.2 SSD 插槽配置

▲ 提供 8 組 SATA 6Gbps 連接埠

此外，主機板提供了 8 個 SATA 6Gbps 接口，其中 4 個由 X670 系統晶片提供，另外 4 個則由 ASMedia AS1061 SATA 控制器提供，整體儲存裝置數量非常充足。

10 組 USB 接口、Thunderbolt 4、Lightning Gaming Ports

ASRock X670E Taichi 主機板加入了彈性化 I/O 檔板設計，相比一般預裝式 I/O 擋板，彈性化 I/O 檔板預留了更多彈性化調整空間，完美對應不同款式機箱的公差，可以準確地貼合機箱，亦改善了主機板螺絲孔位對不上機箱的問題。

X670E Taichi 主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 影像輸出接口，前者支援最高 4096x2160@60 Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外亦提供 3 組 USB 3.2 Gen 1 5Gbps Type-A 接口、5 組  USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 2 組 USB 4.0 40Gbps Type-C 接口，整體 USB 數目非常充足。

另外主機板提供 1 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口。

主機板加入了 Intel JHL8540 Thunderbolt 4 控制器，當中 2 組 USB 4.0 Type-C 接口更可支援 Thunderbolt 4 協定，提供高達 40Gbps 的傳輸頻寬，而且具備支援 DisplayPort 影像顯示輸出，可提供最高 7680x4320@60Hz 解析度，並支援 HDCP 2.3，以及支援最高 USB PD 9V 2A 27W 充電。

ASRock X670E Taichi 主機板設有獨家 Lightning Gaming Port 接口 ( USB3_12)，透過 2 組不同的 USB 訊號通道，可防止高回報率的滑鼠或鍵盤與其他 USB 訊號發生干擾，而發生回報率不穩定的情況。

Wireless Dongle USB 擴充介面

除了針對「有線」滑鼠鍵盤設備外，ASRock 亦有考慮「無線」滑鼠鍵盤等設置也會因被 Wi-Fi 2.4GHz或是 USB 3.1 設備所干擾，導致傳輸不穩定的問題，ASRock X670E Taichi 主機板附連了一個 Wireless Dongle USB 擴充支架，能安裝在機箱上距離 Wi-Fi 模組最遠的擋片位置上，供用家接上無線裝置的接收器。

Clear CMOS 按鈕、BIOS Flashback 按鈕

▲ Clear CMOS 按鈕 & BIOS Flashback 按鈕

ASRock X670E Taichi 主機板設有 Clear CMOS 按鈕和 BIOS Flashback 按鈕，前者只需要按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決用家因 BIOS POST 檢測失敗的情況，這功能對於超頻用家非常有幫助，後者在沒有安裝 CPU 的情況，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。

實體開機按鍵、Dr. Debug LED 燈

針對部分發燒友用家，特別是超頻用家，喜愛使用開放式機箱甚至裸機，ASRock X670E Taichi 主機板加入實體 POWER 開機鍵及 RESET 重新開機鍵，讓用家可以快速開機或重開機。另外，主機板設有 Dr. Debug LED 燈，在 BIOS POST 檢測過程中，將會顯示不同檢查 Code 數字的狀態，可以讓用家判斷什麼位置出現問題，非常實用。

Killer 2.5G LAN 電競網絡模組

▲ Killer E3100G 2.5G 網絡晶片

有線網絡方面，ASRock X670E Taichi 主機板採用 Killer E3100G 2.5G 電競網絡晶片，建基於 Intel I225-V 網絡晶片，並提供支援 Killer Control Center 軟件，特別針對電競遊戲應用作出最佳化，以最高優先度處理線上遊戲連線封包，實現更低延遲的遊戲連線體驗，而且支援最高 2500Mbps 網絡連接速度，令下載遊戲、傳輸文件所需的時間更短，帶來更爽快的網絡連接體驗。

Killer Wi-Fi 6E 無線網絡模組

▲ Killer AX1675x Wi-Fi Card

無線網絡方面，ASRock X670E Taichi 主機板採用 Killer AX1675x Wi-Fi 6E 電競無線網絡模組，建基於 Intel AX210 無線網絡模組，支援 Killer Control Center 軟件，並能針對遊戲程式，提供更低延遲的遊戲連線體驗，支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術，並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定，最高頻段更由 5GHz 升級到 6GHz，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.2 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

Realtek ALC4082 Codec 晶片、ESS SABRE9218 DAC 晶片

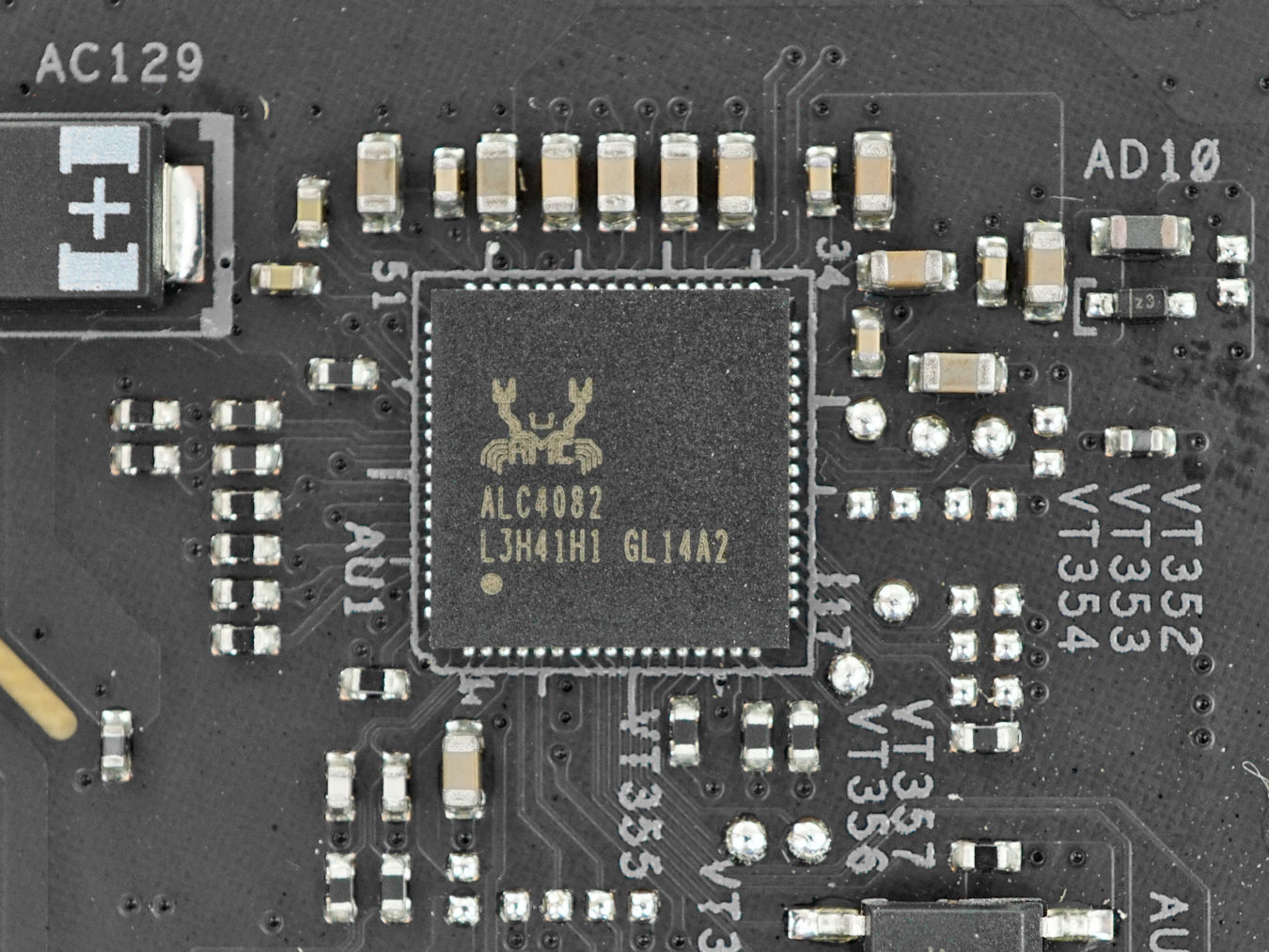

▲ Realtek ALC4082 音效晶片

音效分面，ASRock X670E Taichi 主機板採用 Realtek ALC4082 USB Audio Codec 音效晶片，支援最高 5.1 聲道環繞音效、音效格式最高為 32-bit / 192KHz，支援 DSD 格式播放，並提供自動偵測耳機抗阻功能，提供迫真音響效果。

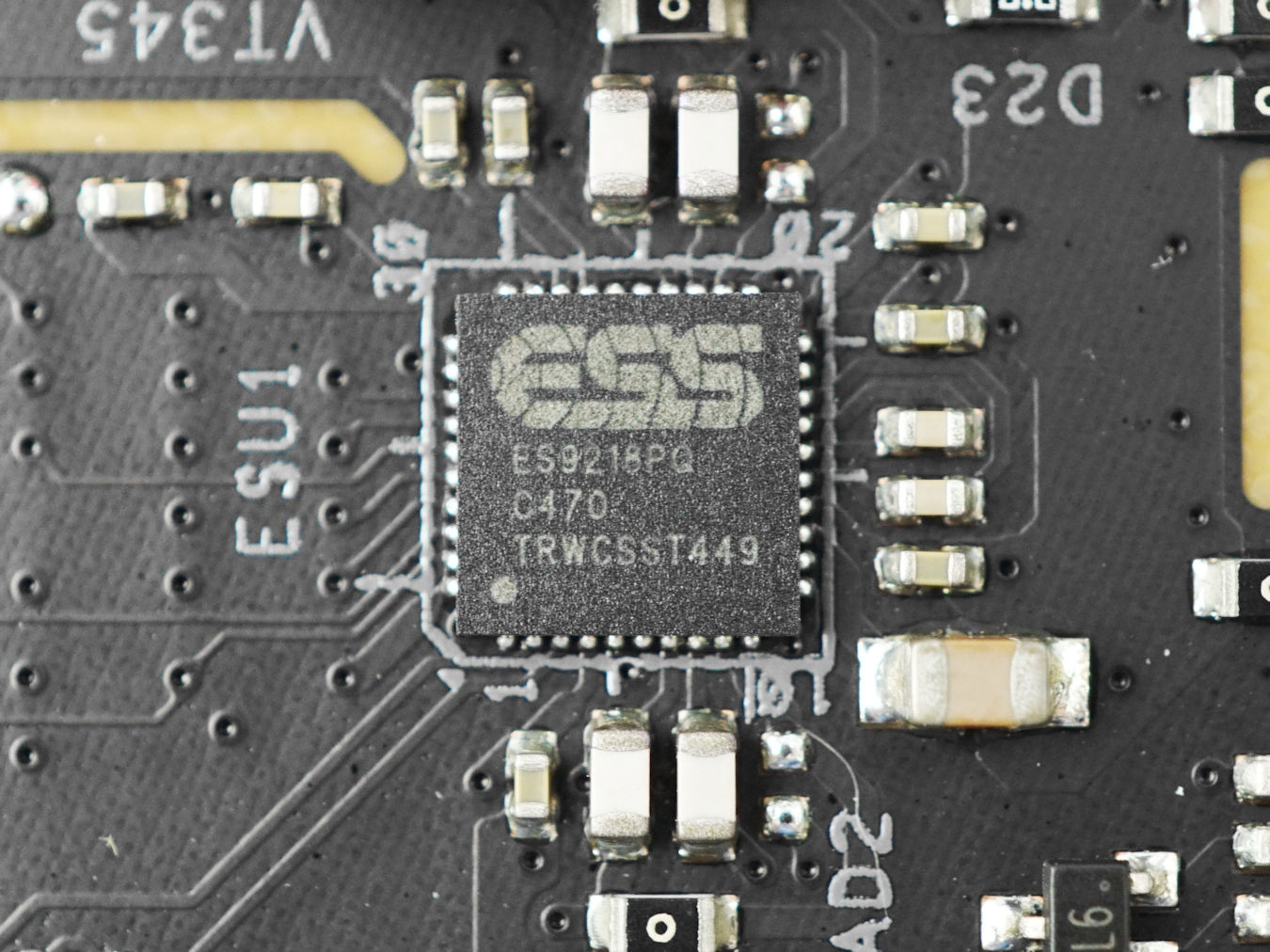

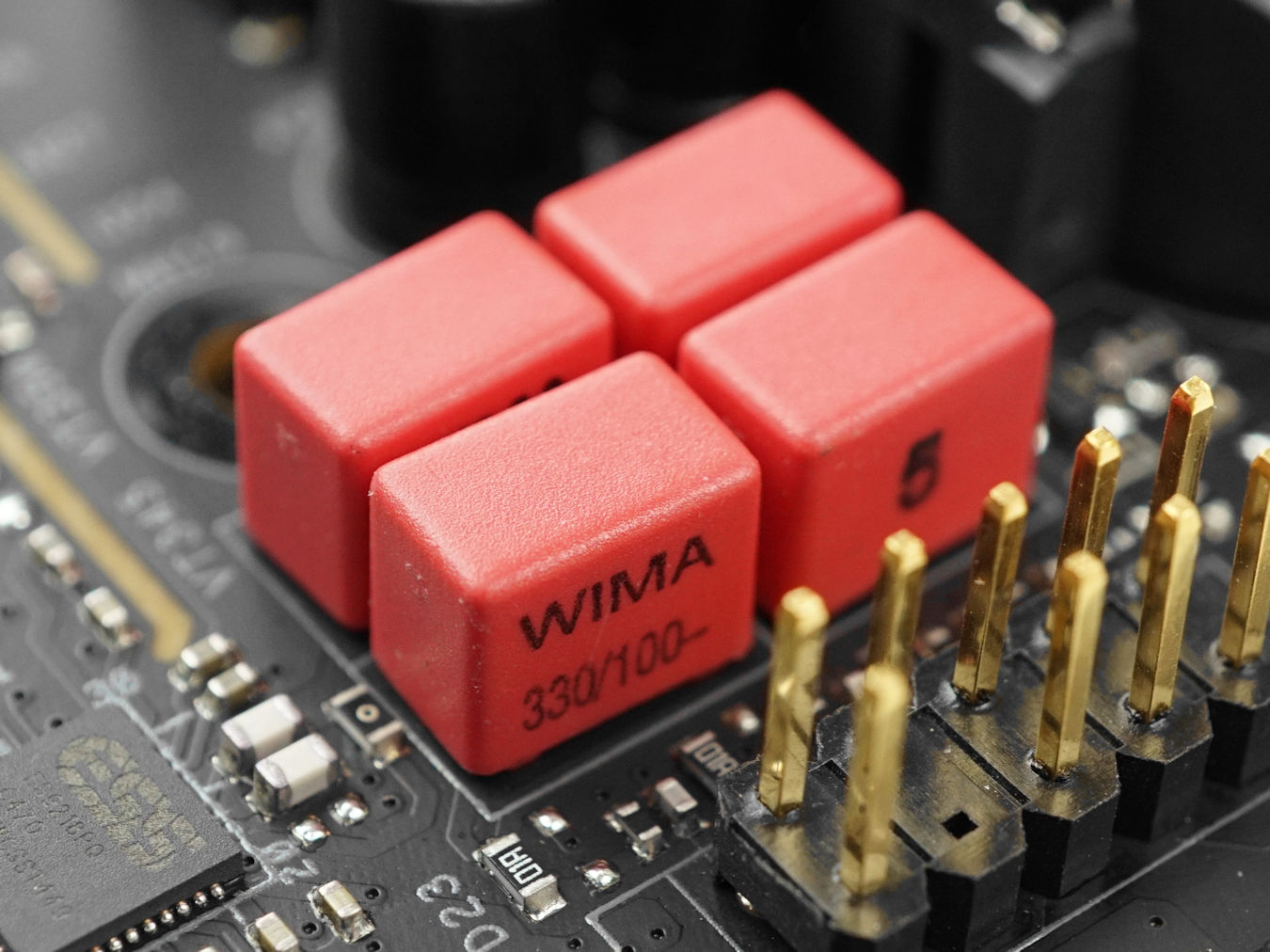

▲ ESS SABRE9218 DAC 晶片 & WIMA 音響級電容

另外採用 ESS SABRE9218 DAC 晶片，提供 130dB 訊噪比 ( SNR ) 前置音效輸出品質、-112 dB 總諧波失真+噪音 (THD + N) 數值，配搭使用 WIMA 音響級電容，提升音效解析能力及聲音延展擴大效果，提供溫暖、自然無比的音質，以及為專業遊戲玩家帶來迫真音響效果。

POLYCHROME RGB 燈光支援

為滿足 RGB 燈光需求，主機板亦提供了 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 3 組 3-pin 可編程 RGB 接口，輸出為 5V 3A 15W，讓用家為系統佈置更豐富的 RGB 燈效。

ASRock Hyper BCLK Engine 時脈產生器晶片

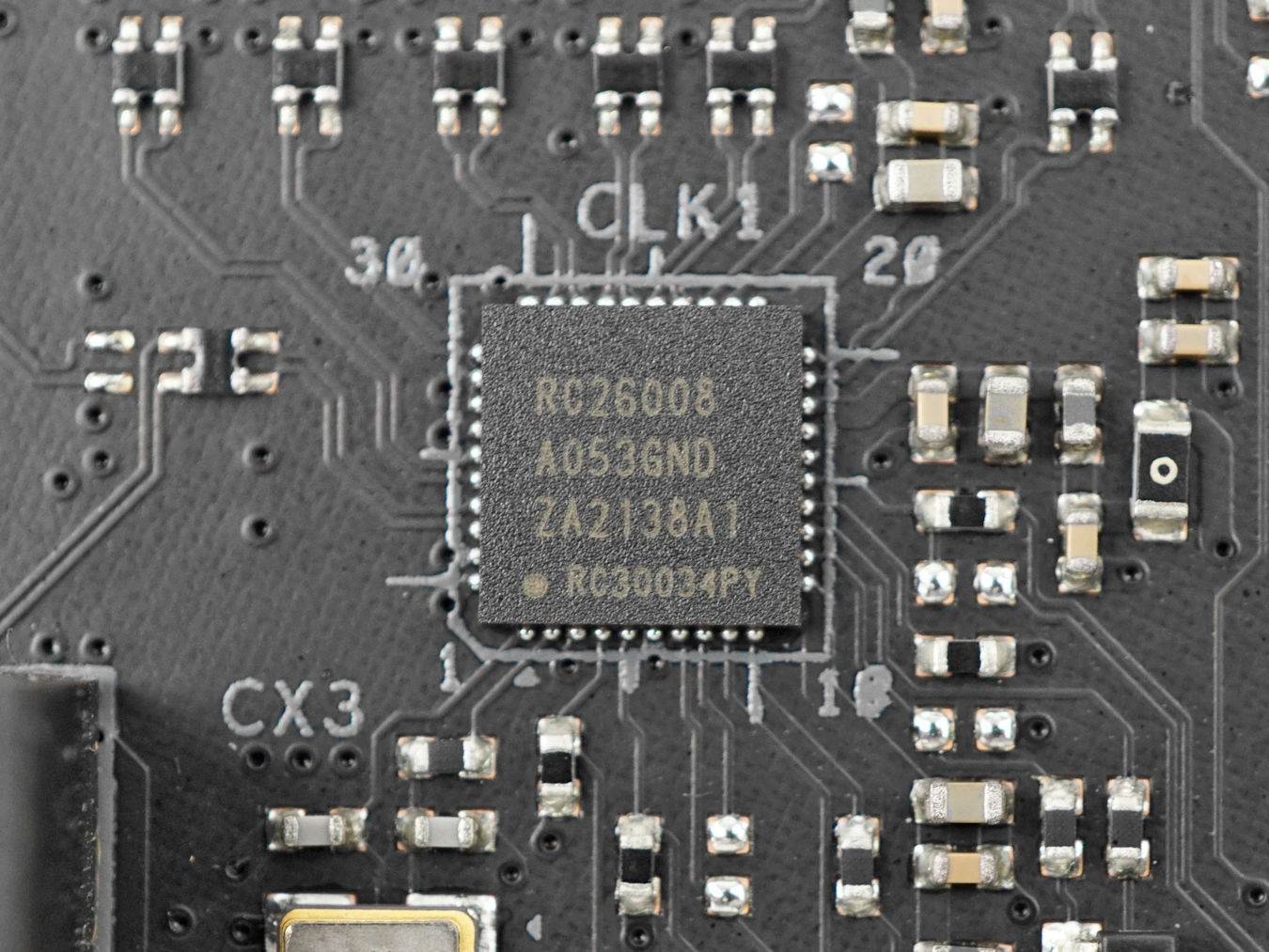

ASRock X670E Taichi 主機板支援全新 ASRock Hyper BCLK Engine 功能，採用 Renesas RC26008 (RC30034PY) PCIe 5.0 Clock Buffers 時脈產生器晶片 (Clock Generator)，可提供獨立調整 BCLK 頻率。

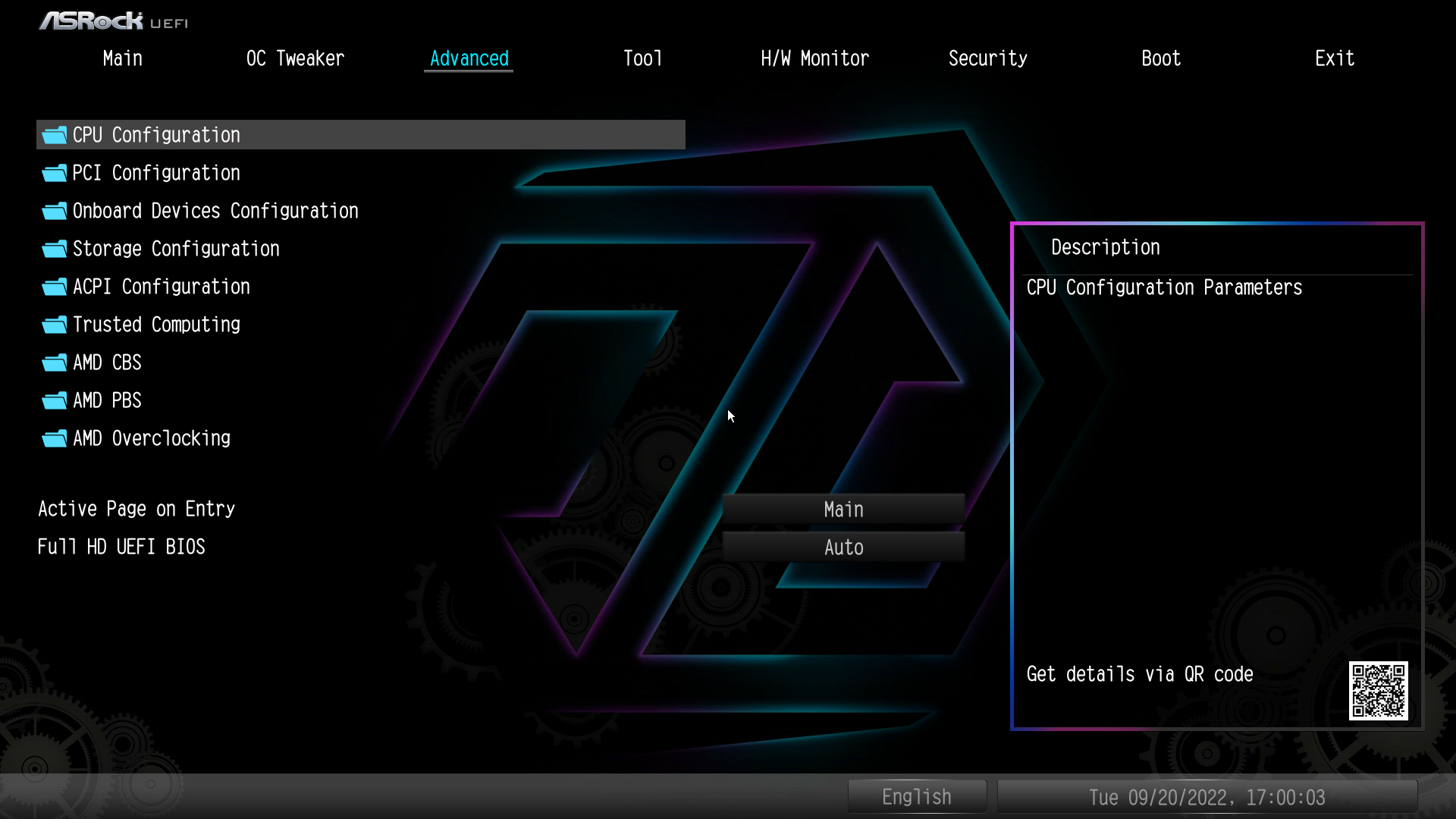

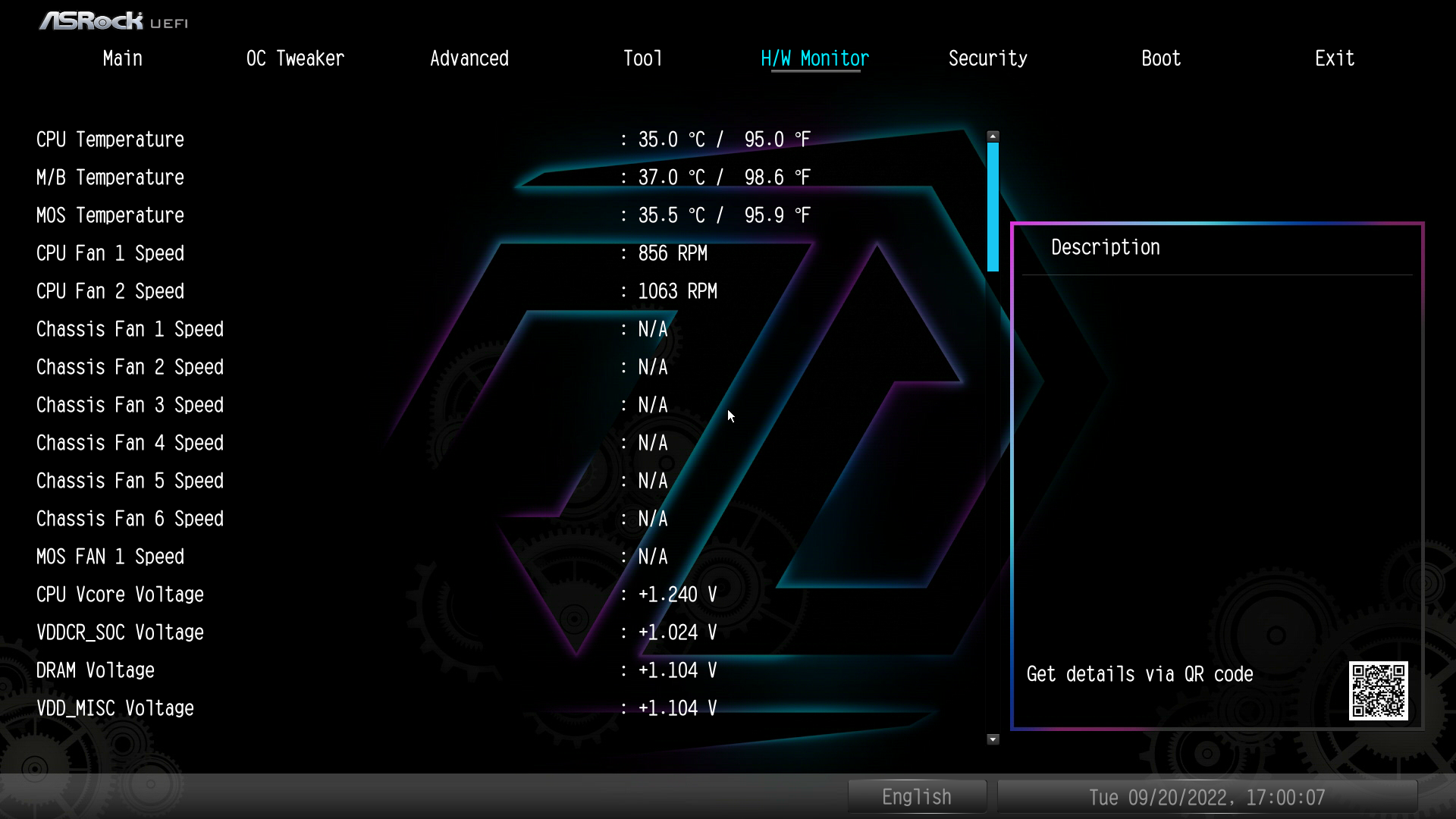

主機板 BIOS 總覽

AMD EXPO 設定

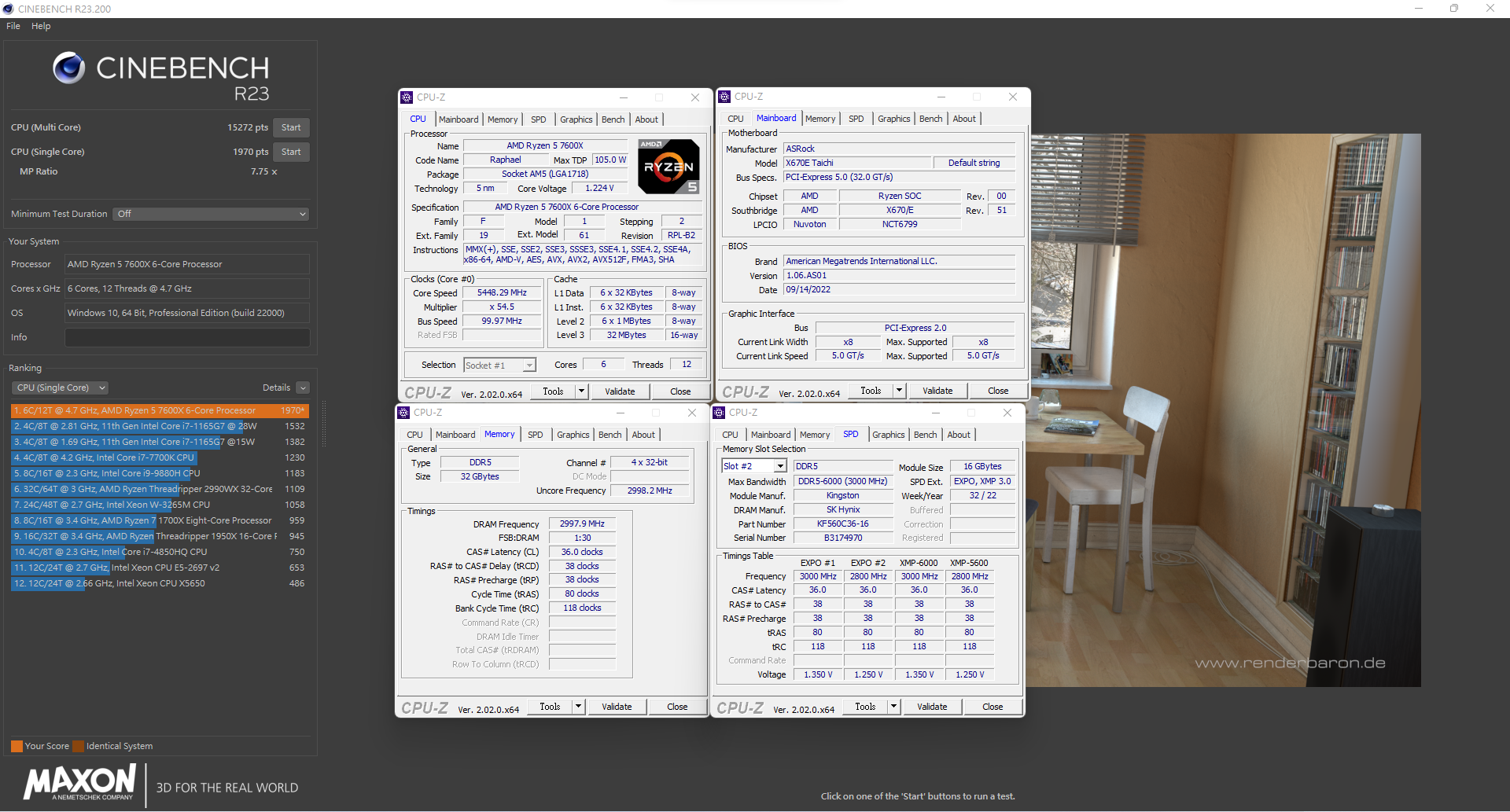

▲ Cinebench R23 CPU 跑分

ASRock X670E Taichi 主機板

售價︰HK$待定

查詢︰Felton Distribution (2273-8393) / QC Supplies (3853-5353)

平平評語：

ASRock 全新推出 X670E Taichi 主機板，採用豪華級的 27 相供電設計，搭配整合式大型鋁擠散熱器，可滿足 Ryzen 9 7950X CPU 深度超頻的供電需求，更確保系統能提供穩定的高性能輸出，藉着 X670 Extrmem 晶片組定位，支援最新 PCIe 5.0 傳輸介面、4 組 M.2 NVMe SSD 配置，更提供 AMD 平台非常少見的 2 組 Thunderbolt 4 接口，擁有非常豐富的主機板連接和擴充功能，可滿足高階玩家的需求。
