「高性能」不一定與「龐大」畫上等號， ASRock 推出全球唯一「 Mini-ITX 」尺寸的 X99 晶片組主機板，型號為「 X99E-ITX/AC 」，支援全新 Intel LGA 2011v3 處理器並加入「 X Series OC Socket 」設計，最高可配搭 18 核心、 36 線程的 Haswell-E 處理器，更內建 Dual Gigabit Ethernet 、 802.11AC WiFi 、 Bluetooth 4.0 以及全新 USB 3.1 接口，打造新一代「 Mini-ITX 」高階板皇。
打造最強 Mini PC 系統
對於定位高階及工作站市場的 Intel X99 平台產品，大部份主機板廠商均以 ATX 甚至 EATX 規格為主，令系統的體積必需與「龐大」畫上等號， ASRock 決心打破市場悶局，推出基於 Mini-ITX 規格的 X99 主機板 — ASRock 「 X99E-ITX/AC 」，產品尺寸僅 17 cm x 17 cm ，卻可打造高達 18 核心、 36 線程的伺服器級 Mini PC 系統。
「 X99E-ITX/AC 」是 ASRock Extreme 系列主機板的最新成員，採用藍色鋁散熱片配搭黑色 PCB ，設計方向以耐久與高穩定性為主，採用全新 Intel X99 晶片組，支援新一代 Intel Core i7-5800/5900 系列與 Xeon E5-2600 v3 系列處理器，以及下代 14nm 制程 Broadwell-E 微架構處理器。

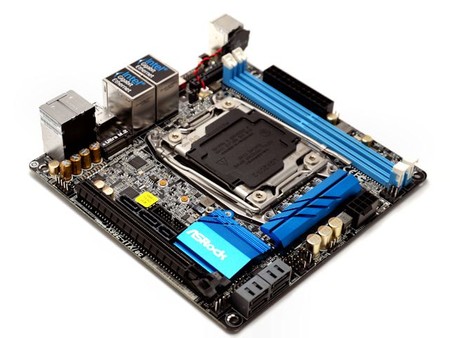

ASRock X99E-ITX/AC 主機板加入 OC Socket 處理器接口設計
( 左 ) 採用藍色鋁散熱片配搭黑色 PCB ( 右 ) 採用全新 Intel X99 系統晶片
( 左 ) 2 組 DDR4 DIMM 擴充插槽 ( 右 ) 1 組 PCI Express 繪圖卡接口
處理器接口採用具備 2084 個 LGA 金屬接點的「 X Series OC Socket 」設計，有別於一般 Intel 官方參考設計的「 LGA 2011-v3 」，解開被封印的處理器電壓設定，令超頻能力大幅提升，能透過外部介入方式提升 Ring Interconnect Data Bus 及內部 Agent 的工作電壓，解決處理器 Cache 時脈無法提升問題，同時令記憶體時脈超頻幅度有效提升，在低延遲值下運作更為穩定，記憶體模組所需工作電壓亦相對下降。
受限於 Mini-ITX PCB 空間不足， ASRock 「 X99E-ITX/AC 」主機板只能提供一組 PCI-Express 繪圖接口以及 2 組 DDR4 DIMM 插槽，支援 Dual Channel 記憶體通道技術與 Intel XMP 2.0 記憶體技術，最高可運行 DDR4-3200 記憶體速度、支援最高 32GB 記憶體容量，配搭 Intel XEON 處理器則可支援 DDR4 UDIMM ECC 、 RDIMM 等伺服器記憶體。
6 相數位 Dr.MOS 供電設計
6 相 Fairchild 60A Dual Cool Dr.MOS 配搭 60A 高效電感
( 左 ) POSCAP 固態鉭聯合物電容 ( 右 ) Nichicon 12K 560µ 6.3v 白金電容
板子雖小但供電設計與用料卻保持稱職，「 X99E-ITX/AC 」採用 6 相數位供電設計，採用了 FAIRCHILD 推出的高性能 60A Dual Cool Dr.MOS 整合式供電晶片，單一晶片內建了 Driver 、 High Side 與 Low Side MOSFET ，除了令電源轉換效率提升外，亦節省了 PCB 佔用的空間。
主機板採用 60A 高效電感，相較傳統電感提升 3 倍飽和電流，提升 CPU 工作電壓穩定性，配搭 1.2 萬小時壽命的 Nichicon 12K 560µ 6.3v 白金電容與 POSCAP 固態鉭聯合物電容，相較一般固態電容的 ESR 水平更低，擁有更優秀的穩壓及濾波作用，減低雜訊造成高頻聲噪的可能。
採用「 Narrow ILM 」 Mounting
由於 Mini-ITX PCB 空間有限，因此 ASRock 「 X99E-ITX/AC 」並非採用一般 X99 主機板常用的「 Square ILM 」，改為使用較窄身的「 Narrow ILM 」，這種 Mounting 常見於伺服器用的主機板上，節省 PCB 佔用空間令主機板能容納更多週邊晶片。
( 左 ) 採用「 Narrow ILM 」 Cooler Mounting ( 右 ) 附連可配合 CoolerMaster Seidon 120V/120 Plus 的水冷扣具
( 左 ) 隨主機板附連 Dynatron R24 散熱器 ( 右 ) 4 支 U 型 Direct Touch Heatpipe 設計
由於支援「 Narrow ILM 」的散熱器需要額外預訂，因此「 X99E-ITX/AC 」隨主機板附連「 Dynatron R24 Narrow ILM 」散熱器，這款產品原本針對伺服器級市場， 4 支 U 型 Direct Touch 全銅 Heatpipe 配搭鋁散熱鰭片，尺寸為 11.2cm x 8.4cm x 67mm ，重量為 400g ，能支援高達 160W TDP 處理器。
此外，「 X99E-ITX/AC 」更附上一組 「 Narrow ILM 」水冷轉接座，它能讓 CoolerMaster Seidon 120V/120 Plus 的水冷散熱器安裝在「 Narrow ILM 」處理器接口上，讓玩家組建散熱能力更高、更寧靜的 Mini PC 系統。
