巨型 LCD 顯示、白金全模組
AORUS AP1200PM Platinum PSU 實測
文: 港都狼仔 / 評測中心


【狼大實驗室 🐺】GIGABYTE 針對高階玩家推出全新 AORUS AP1200PM Platinum 電源供應器,內部採用 100% 全日系電容,全橋式 LLC + DC-DC 同步整流結構,高達 92.2% 轉換效率並通過 80 Plus Platinum 鉑金認証,特別加入巨型 LCD 顯示屏能實時顯示功耗、電流、溫度及風扇轉速等參數,更可以顯示影片及動畫,玩味十足,GIGABYTE 火牛喎驚唔驚先 ? HKEPC 編輯部將解拆並作詳細測試。



AORUS AP1200PM Platinum 電源供應器實測



AP1200M

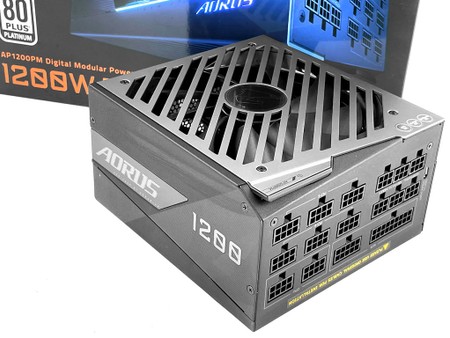

▲ AORUS AP1200PM Platinum 電源供應器





GIGABYTE 推出全新 AORUS AP1200PM Platinum 1200W 電源供應器,擁有巨型數位監控 LCD顯示卡,能實時顯示電源功耗、電流、風扇轉速等狀況,通過 80PLUS Platinum 白金認證,能節省電能消耗、降低廢熱產生,全橋LLC諧振轉換,搭配 12V 同步整流及 3.3V / 5V / -12V DC-DC轉換設計,使 12V 可用功率最大化,並改善各輸出電壓交叉調整率,符合 ATX12V 2.4標準,支援 Intel/AMD 最新處理器/主機板平台,單路 12V 提供最佳系統相容性,GIGABYTE 提供十年產品保固,究竟會唔會 Kaboom 架 ? HKEPC 委託狼大進行拆解與實測



AP1200M

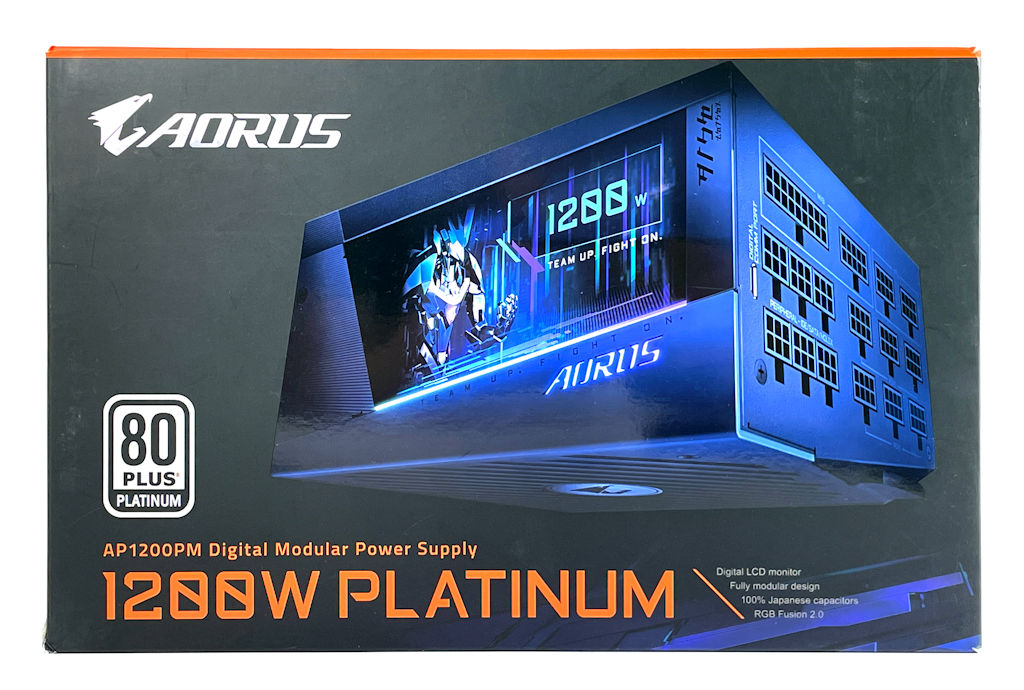

▲ 外盒正面左上有 AORUS 商標,左下有 AP1200PM 產品名稱、1200W Platinum 規格和 80PLUS 白金認證,產品圖突顯它具備大型 LCD 顯示器及 RGB Fusion 2.0 燈光效果,玩味十足。

AP1200M

▲ 外盒背面有商標、80 PLUS白金認證、產品名稱、側面TFT-LCD螢幕功能模式簡介、輸出接頭數量/圖片/線組長度配置表、轉換效率圖表、負載量對應風扇噪音圖表、輸入 / 輸出規格表、產品規格表。



AP1200M



▲ AORUS AP1200PM Platinum 電源供應器採用超短身設計,尺寸為 160mm x 150mm x 86mm,長度僅 16cm 相較大部份 1200W 產品更短 ,讓空間緊湊的機箱帶來更好的安裝相容性。

AP1200M

▲ 頂部特別加入鈦灰色鋁合金風扇護網,採用沖壓加工的直條進氣口,中央設有圓形 AORUS 標誌,角落處設有 AP1200PM 型號,非常型格。





AP1200M

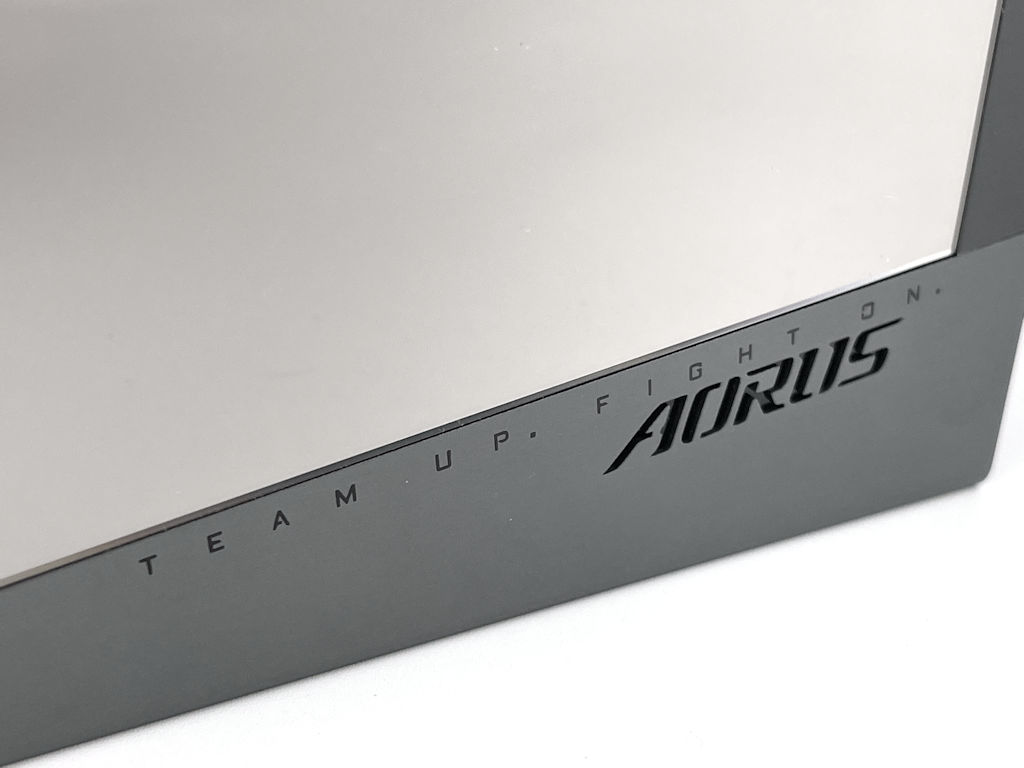

▲  巨型 LCD 表面採用鏡面面板設計,鏡面面板下方有標語 TEAM UP. FIGHT ON.及 AORUS 商標鏤空字樣,細節一點都不馬虎。





AP1200MAP1200M





▲ 另一側設有 AORUS 飾板並寫著 Designed by AORUSLAB,電源外觀加入了大量 AORUS 暗花及文字圖騰,相當注重細節。





AP1200M



▲ 規格標籤及條碼貼在電源本體背面外殼,標籤印上產品名稱、80PLUS白金認證標章、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規/BSMI認證標章、警告訊息、產地。



AP1200M



▲ 後方出風口處設有交流輸入插座及電源總開關,支援 100~240V@ 50~60Hz Full Range,上方有 TEAM UP.FIGHT ON. 飾板。



AP1200M



▲ 模組化線組輸出插座旁有白色字樣標示,右方角 Digital Comm Port 需與主機板 USB 連接,用作控制 LCD 顯示屏及 RGB 燈效,採用 28(18+10) pin 主機板模組化插座,可支援新款主機板電源接頭配置。







巨型 LCD 顯示器



AORUS AP1200PM Platinum PSU 具有數位監控功能的 LCD 螢幕,不僅可以即時顯示電源供應器的各種運作數據,還可以自訂喜歡的 GIF 動畫、MP4 動畫、文字或圖片等模式。還能夠透過 RGB Fusion 2.0 軟體調整顏色與燈效。









▲ 電源啟動後,側面螢幕會先顯示開機動畫,然後進入預設待機畫面,右上角輪流顯示總功耗、12V 功耗、5V 功耗、3.3V 功耗、12V 電流、5V 電流、3.3V 電流、溫度、風扇轉速、開機時間。





AP1200PM





▲ 顯示器下方與 AORUS 商標加入了 ARGB 燈光效果,透過 RGB Fusion 軟體可切換 STATIC (靜態) / PULSE (脈動) / COLOR CYCLE (色彩循環) / SWITCH (切換) / WAVE(波浪) / OFF (關閉) 燈光效果。支援自定義檔、RGB色盤選擇、最愛顏色、手動輸入R/G/B數值(包含0-255及16進位碼)、動態燈效速度、燈效亮度。





AP1200PM





▲ 螢幕顯示模式可設定信仰 1、信仰 2、自定義文字、自定義圖片、自定義GIF、自定義影片、輪播,信仰 1 模式可設定顯示內容項目及各項目切換間隔時間。





AP1200PM







▲ 信仰 2 模式可同時間看到多個功耗狀態、電流狀態、健康狀態,可設定顯示內容及各項目切換間隔時間,實用性更高。





AP1200PM





▲ 自定義文字可以輸入自已喜愛的字串,可設定字型、字體大小及顏色。











▲ 支援自訂喜歡的 GIF 動畫、MP4 動畫、 JPG / PNG/ BMP 圖片等模式,效果相當流暢。







全模組化線材、接頭數量

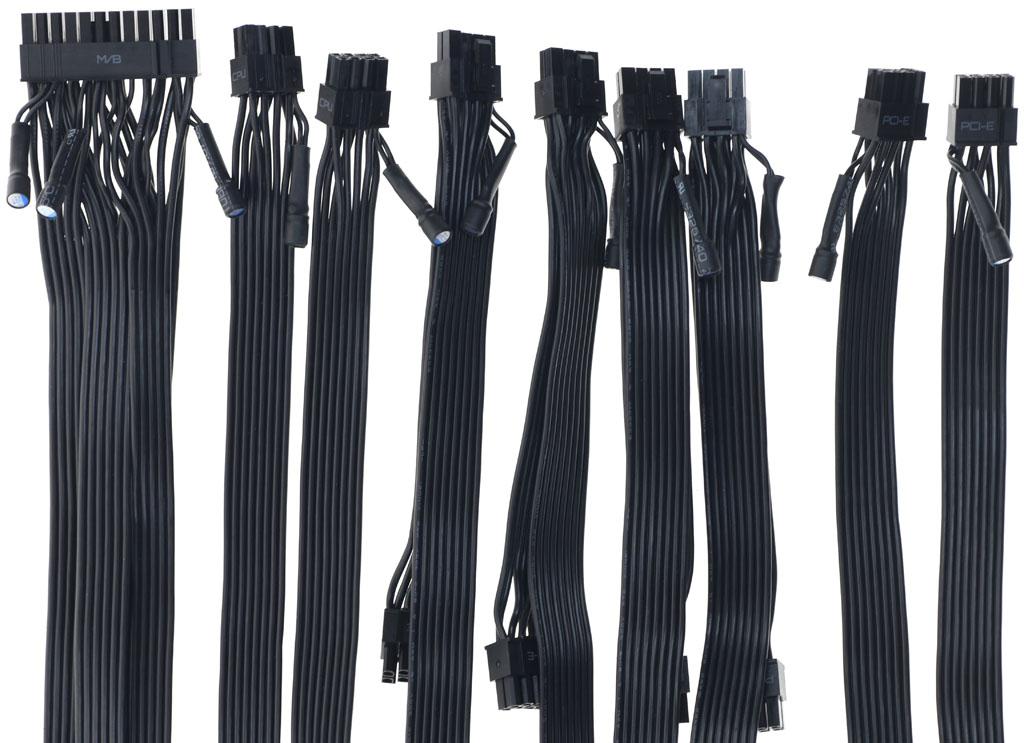

▲ AORUS AP1200PM 輸出接頭數量:ATX20+4P:1個、EPS 4+4P:2 個、PCIE 6+2P:10 個、SATA:16個、大 4P:6 個、小 4P:2 個。



AP1200PM





▲ 主機板電源黑色帶狀模組化線路,提供 1 個 ATX20+4P 接頭,16 AWG + 22 AWG 線路長度為 60cm。ATX 20+4P 接頭 3.3V 加上 560µF 6.3V 固態電容,5V 加上 270µF 16V 固態電容,12V 加上270µF 16V 固態電容,固態電容接腳用電線延長,整個電容用套管包住。



AP1200PM





▲ 兩組處理器電源黑色帶狀模組化線路,每組提供 1 個 EPS 4+4P 接頭,16 AWG 線路長度為 65 cm。每個 EPS 4+4P 接頭 12V 加上 270µF 16V 固態電容,固態電容接腳用電線延長,整個電容用套管包住。





AP1200PM







▲ 四組雙頭顯示卡電源黑色帶狀模組化線路,每組提供 2 個 PCIE 6+2P 接頭,至第一個接頭 16AWG 線路長度為 64 公分,接頭間 16AWG 線路長度為 15 公分。兩組單頭顯示卡電源黑色帶狀模組化線路,每組提供 1 個 PCIE 6+2P 接頭,16 AWG 線路長度為 64 公分。6 條線總共提供 10 個PCIE 6+2P 接頭。每條線的第一個 PCIE 6+2P 接頭12V 加上 270µF 16V 固態電容,固態電容接腳用電線延長,整個電容用套管包住。





AP1200PM





▲ ATX 20+4P、EPS 4+4P、PCIE 6+2P線組均有加裝電容,插拔接頭時注意不要拉扯到電容及線路,避免造成損壞。





AP1200PM





▲ 4 組 SATA 接頭黑色帶狀模組化線路,提供 12 個直角 SATA接頭及 4 個直式 SATA 接頭,至第一個接頭 18AWG 線路長度為 64 cm,接頭間 18AWG 線路長度為 14 cm。





AP1200PM



▲ 2 組 4P 接頭黑色帶狀模組化線路,提供 6 個直角大 4P 接頭及 2 個小 4P 接頭,至第一個接頭 18AWG 線路長度為 60 cm,直角大 4P 接頭間 18AWG 線路長度為 11 cm,末端小 4P 接頭 18AWG線路長度為 14.5 cm。





AP1200PM







▲ 連線用傳輸線長度為 59 cm,一端為 Micro USB 連接器,一端為 9pin 杜邦 2.54mm 連接器,用來連接主機板內接 USB2.0 插針。







內部結構與使用元件



AP1200PM





▲ 內部結構圖,AORUS AP1200PM Platinum 1200W 為 CASTEC 科司特電子工業代工,採用 APFC、全橋諧振結構及二次側 12V 同步整流,經 DC-DC 轉換 3.3V / 5V / -12V。





AP1200PM





▲ AORUS AP1200PM Platinum 1200W 內部結構及使用元件說明簡表





AP1200PM





▲ 風扇為 POWER LOGIC PLA14025B12H 雙滾珠軸承 14 cm (12V/0.5A)





AP1200PM





▲ 外殼與主電路板背面之間有加上黑色絕緣隔板,並在二次側區域開孔,貼上 1 塊灰色導熱墊,讓主電路板二次側熱量可以傳導至外殼背面協助散熱





AP1200PM



▲ 電路板背面焊點整體做工良好





AP1200PM





▲ 交流輸入插座及總開關後方加上電路子板,上面有 1 個 X 電容 (CX1),2 個 Y 電容 (CY1/CY2),X 電容放電 IC (Chipown無錫芯朋微 PN8200) 及電阻,右側臥式安裝的保險絲包覆套管





AP1200PM





▲ 交流電源線及磁芯外均包覆套管,焊點處點膠固定,電源線進入主電路板前會先經過輸入交流感測子板,上面的 ALLEGRO ACS725T 用來測量輸入交流電流





AP1200PM







▲子板加上主電路板的 EMI 濾波電路總共有 2 個共模電感 (CM1/CM2)、2 個 X 電容 CX1/CX2) 及 4 個 Y 電容 (CY1/CY2/CY3/CY4),右側突波吸收器未加上套管





AP1200PM



▲ 安裝在散熱片上的2顆VISHAY LVB2560低導通壓降型橋式整流器





AP1200PM

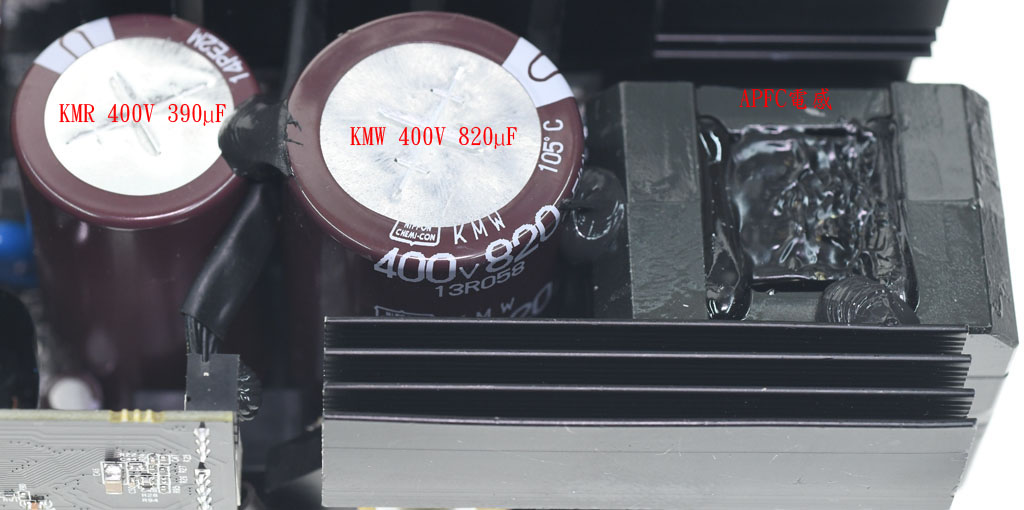

▲ APFC 電容採用 1 顆 Nippon Chemi-con 的 KMW系列 820µF 400V 105℃ 電解電容及 1 顆 Nippon Chemi-con 的 KMR 系列 390µF 400V 105℃ 電解電容並聯組合 ( 總容值1210µF )。右側 APFC 電感採用封閉式磁芯





AP1200PM

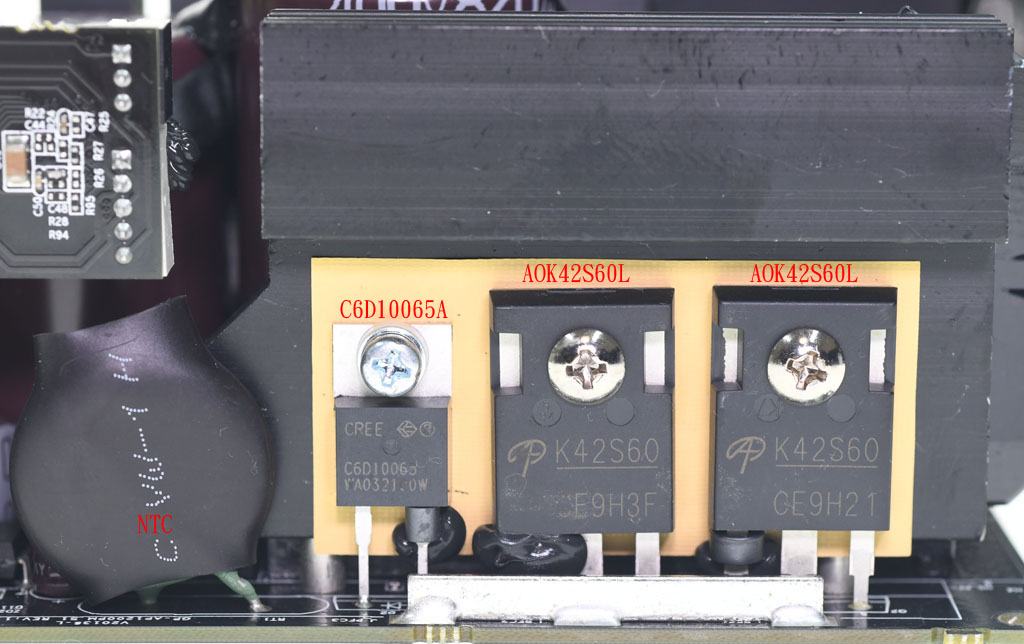

▲ 安裝在散熱片上的 APFC 功率元件,使用 2顆 ALPHA & OMEGA  AOK42S60L TO-247 封裝 MOSFET 及 1 顆 CREE/Wolfspeed C6D10065A 二極體。功率元件均透過絕緣導熱墊接觸散熱片,二極體加裝絕緣墊圈。左側用套管包住的圓餅狀元件為 NTC 熱敏電阻,用來抑制輸入湧浪電流





AP1200PM





▲ 電源啟動後繼電器會將 NTC 短路,去除 NTC 所造成的功耗損失。繼電器上方電路子板負責一次側 APFC 控制





AP1200PM



▲ 輔助電源電路一次側使用 Chipown 無錫芯朋微 PN8160 整合式功率元件





AP1200PM





▲ 一次側全橋諧振 (FB-LLC) 功率級的 4 顆 ALPHA & OMEGA AOT160A60L MOSFET 安裝在同一片散熱片上





AP1200PM





▲ 主電路板背面有用於一次側全橋諧振 (FB-LLC) 功率級隔離驅動的 2 顆 TI UCC21541隔離驅動 IC





AP1200PM





▲ 右側一次側 LLC 諧振槽有 1個諧振電感與1個諧振電容,諧振電感下方為一次側電流偵測用比流器。左側主變壓器外包覆黑色聚酯薄膜膠帶,與鄰近的EMI電路設置隔板





AP1200PM





▲ 主電路板背面的二次側 12V 同步整流電路,採用 8 顆 Nexperia PSMN1R4-40YLD MOSFET,透過焊點將熱量傳導至正面金屬板及散熱鰭片





AP1200PM





▲ 二次側金屬板兼具承載電流及輔助散熱使用,其中兩片直立金屬板裝上散熱鰭片,加大散熱面積。6 顆 Nippon Chemi-con 固態電容、3 顆直立電感及 2 顆 Nippon Chemi-con 電解電容為 12V 輸出濾波用





AP1200PM





▲ 左側輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶,中間較小的電路子板負責一次側諧振及二次側 12V 同步整流控制、電源管理及 -12V 轉換,並於後方加上絕緣隔板。上方為 DC-DC 電路子板,負責將 12V 轉換成 3.3V/5V 輸出





AP1200PM





▲ 電路子板正面右側有 AXELITE 亞瑟萊特 AX3111 降壓式 DC-DC 轉換 IC,用於 -12V輸出





AP1200PM





▲ 電路子板正面左側有 Weltrend WT7502R 二次側電源管理 IC,負責監控輸出電壓及接受 PS-ON 信號控制、產生 Power Good 信號





AP1200PM





▲ DC-DC電路子板背面透過導熱墊與散熱鋁板接觸,散熱鋁板背面貼上絕緣隔板





AP1200PM





▲ DC-DC電路子板的3.3V/5V輸出端設置電流偵測用分流電阻





AP1200PM





▲ 側面 TFT-LCD 螢幕控制電路子板,右側為 ITE IT9866E SoC,內含 2 顆 ARM926 處理器,分別以 800MHz/400MHz 速度運作,並包含 512Mbits DDR2 記憶體,可提供 H.264 720P 影片解碼,支援最高 1280 x 800 影像輸出。中間為 TI INA3221 三通道電壓/電流感測 IC,將 3.3V/5V/12V 輸出電壓電流資訊傳遞給 IT9866E 處理及顯示。左側 MPS MP3425 升壓轉換 IC 用於 TFT-LCD 螢幕控制電路子板供電使用





AP1200PM

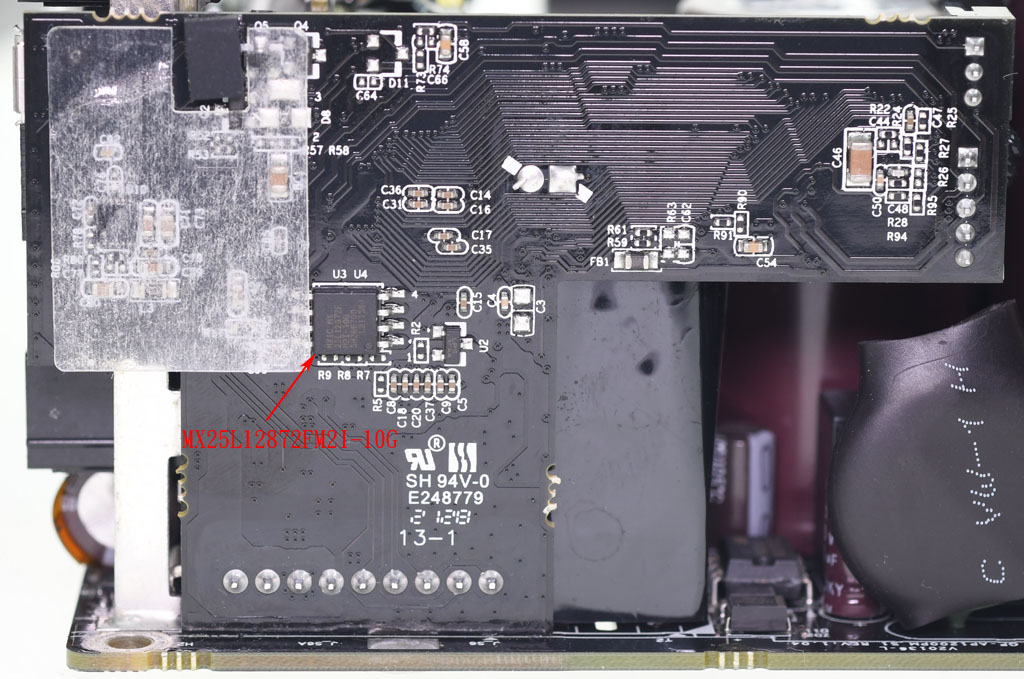

▲ TFT-LCD 螢幕控制電路子板背面有 MXIC MX25L12872FM2I-10G 128Mbits 快閃記憶體





AP1200PM





▲ TFT-LCD 螢幕控制電路子板前端靠近模組化插座部分有一個 Micro USB 連接器





AP1200PM



▲ 模組化輸出插座板背面電路敷錫,加強載流能力





AP1200PM





▲ 模組化輸出插座板正面加上 16 顆 Nichicon 固態電容、10 顆 Nippon Chemi-con 固態電容及 2 顆 Nippon Chemi-con 電解電容,強化輸出濾波效果。正面配置 4 支實心金屬條增加強度及提高載流,兩片電路板之間透過焊盤、實心金屬條及金屬插針焊接連接







「港都狼窩」實驗室︰





ANTEC Signature 1300W Platinum

▲「港都狼窩」實驗室





為了測試 AORUS AP1200PM Platinum 電源供應器的真實表現,HKEPC 委託台灣「港都狼窩」的狼大進行詳細測試,電源測試環境及主要測試設備如下:



📌GWinstek  PEL-2004A 主機框加四部 PEL-2040A 電子負載模組,透過群組組合方式連接待測電源 +12V,最高可消耗 1400W。



📌Chroma 63030 單機電子負載二部,每部最大功率 300W,分別連接待測電源 3.3V 及 5V,也可調配支援 +12V 負載



📌400W電子負載一部,用作彈性調配及充電器測試



📌HIOKI 3332 POWER HiTESTE R(測量交流輸入電壓、電流、實功率、功率因數)



📌SANWA PC7000、SANWA PC5000、FLUKE 289 數位電表 (測量待測電源連接負載的輸出線組接頭上3.3V / 5V / 12V 輸出電壓)



📌Tektronix TDS3014B 數位示波器 (測量漣波及動態負載各路電壓波形)



📌 HIOKI 8808/8841 MEMORY HiCORDER資料記錄器,擷取待測電源 Hold-up 及 Soft-Start 記錄



📌 FLIR E4改E8紅外線熱影像相機,拍攝待測電源紅外線熱影像



如果讀者想了解此測試文的閱讀方式,HKEPC 建議先參考「港都狼窩」的 電源測試文閱讀小指南︰http://wolflsi.pixnet.net/blog/post/67908465





80PLUS 效率測試︰



AP1200PM





▲ 110V 輸入下,AORUS AP1200PM 於 20% / 50% / 100% 下效率分別為 90.91% / 92.2% / 90.34%,符合 80PLUS 白金認證要求 20% 輸出 90% 效率、50% 輸出 92% 效率、100% 輸出 89% 效率

從電源本體及線組插頭處測試的電壓差異,會對效率產生 0.03% 至 0.33% 的影響。





AP1200PM

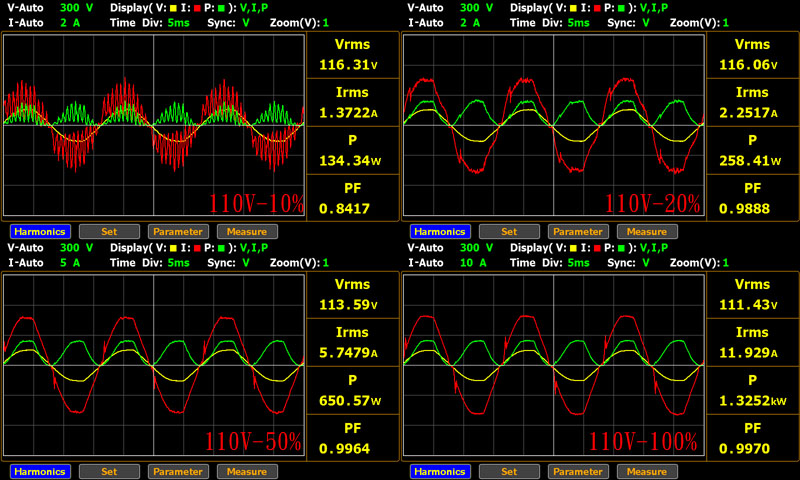

▲ 110V輸入下,AORUS AP1200PM 於 10%、20%、50%、100% 的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50% 輸出下功率因數為 0.9964,符合 80PLUS 白金認證要求 50% 輸出下功率因數需大於 0.95 的要求。





AP1200PM





▲ 220V 輸入下,AORUS AP1200PM 於 20% / 50% / 100%下效率分別為 92.27% / 93.99% / 93.13%。





AP1200PM





▲ 220V 輸入下,AORUS AP1200PM 輸出 10%、20%、50%、100%的交流輸入波形 (黃色-電壓,紅色-電流,綠色-功率)





AP1200PM





▲ AORUS AP1200PM 於110V 輸入 (藍線) 及220V輸入 (紅線) 的轉換效率折線圖







綜合輸出負載測試



AP1200PM





▲ 110V 輸入的綜合輸出負載測試,輸出51%時 3.3V / 5V 電流達 15A 以後就不再往上加,3.3V / 5V / 12V 電壓記錄如上表。





AP1200PM

▲ 110V 輸入下綜合輸出 6% 至 100% 之間 3.3V 輸出電壓最高與最低點差異為 32.7mV







AP1200PM

▲ 110V 輸入下綜合輸出 6% 至 100% 之間 5V 輸出電壓最高與最低點差異為 32.5mV







AP1200PM

▲ 110V 輸入下綜合輸出 6% 至 100% 之間 12V 輸出電壓最高與最低點差異為 18mV





AP1200PM





▲ 110V輸入的偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)





AP1200PM

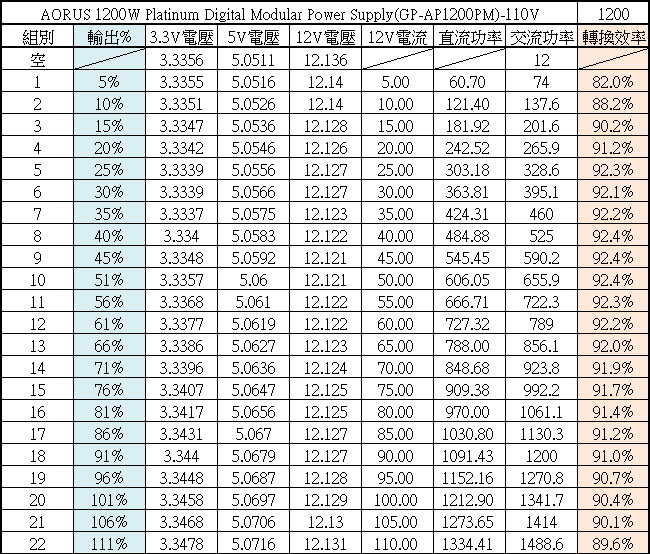

▲ 110V 輸入的純 12V 輸出負載測試,這時3.3V / 5V 維持空載,3.3V/ 5V / 12V 電壓記錄如上表





AP1200PM





▲ 110V 輸入下純 12V 輸出 5% 至 101% 之間 3.3V 輸出電壓最高與最低點差異為 12.1mV





AP1200PM





▲ 110V 輸入下純 12V 輸出 5% 至 101% 之間 5V 輸出電壓最高與最低點差異為 18.1mV





AP1200PM





▲  110V 輸入下純 12V 輸出 5% 至 101% 之間 12V 輸出電壓最高與最低點差異為 19mV







LCD 功耗顯示準確度





AP1200PM





▲ 3.3V / 5V / 12V 迴路實際電流 (電子負載電流值) 與顯示電流 (機身螢幕顯示電流值) 的誤差比較,出現顯示電流值略為偏低的現象。





AP1200PM





▲ 12V 迴路實際直流功耗(模組化線材裝置端接頭電壓與電子負載電流值相乘的值)與顯示直流功耗(機身螢幕顯示 12V 功耗值)的誤差比較,出現顯示直流功耗值略為偏低的現象。純 12V輸出及綜合輸出的實際交流功耗電 (數位交流電力計測量值) 與顯示交流功耗值(機身螢幕顯示總功耗值)的誤差比較,100W 以下誤差較大,100W-800W 區間 及 1200W 以上顯示值略為偏低,800W-1200W 區間顯示值略為偏高。







PS-ON 與 Hold-up Time 測試





AP1200PM

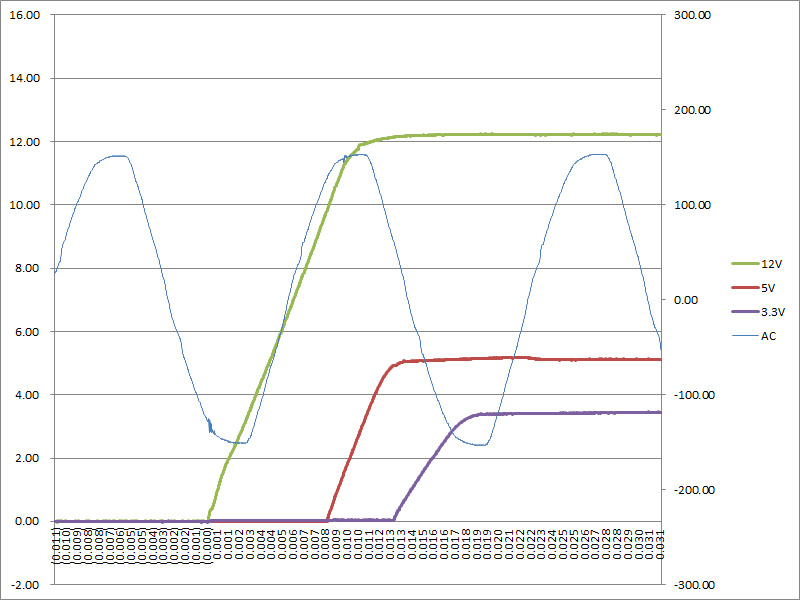

▲ 110V 輸入,電源 PS-ON 信號啟動後直接 3.3V/15A、5V/15A、12V/88A 滿載輸出下各電壓上升時間圖,從 12V 開始上升處當成起點 (0.000s) 時,12V 上升時間為10ms,5V 與 3.3V 上升時間為 5ms





AP1200PM





▲ 110V 輸入時 3.3V/15A、5V/15A、12V/88A 滿載輸出下斷電的 Hold-up time 時序圖,從交流中斷處當成起點 (0.000s) 時,12V 於24ms開始壓降,29ms 降至 11.4V (圖片中資料點標籤)







動態負載電流變化測試





以下波形圖,CH1 黃色波形為動態負載電流變化波形,CH2 藍色波形為 12V 電壓波形,CH3 紫色波形為 5V 電壓波形,CH4 綠色波形為 3.3V 電壓波形





AP1200PM

▲110V 輸入下,當輸出無負載時,12V 無明顯漣波





AP1200PM

▲ 110V 輸入下,輸出超過 12V/7A 時,12V 開始出現漣波,之後波形不變





AP1200PM

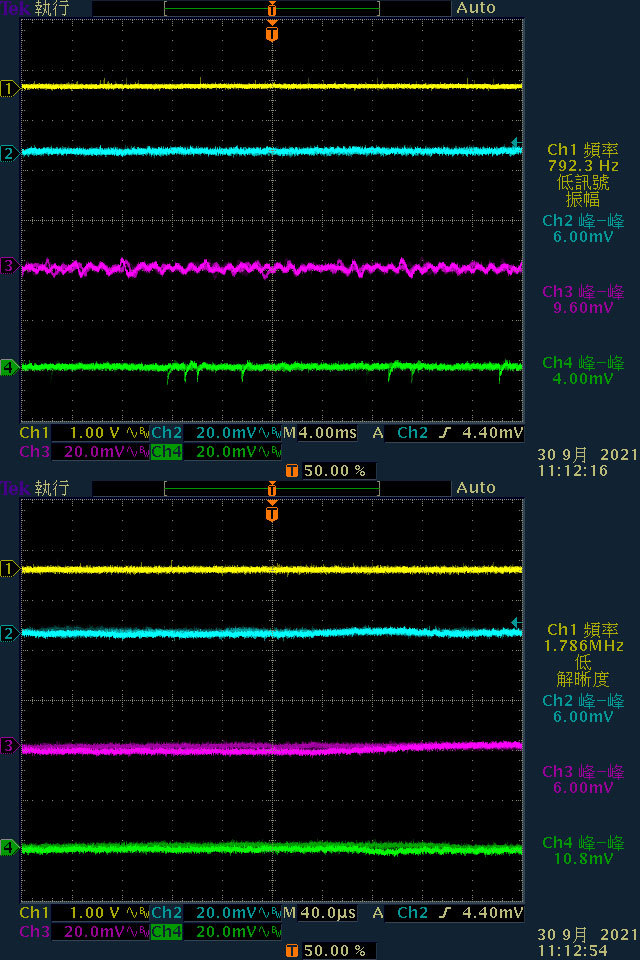

▲ 110V 輸入時,於 3.3V/15A、5V/15A、12V/88A (綜合全負載) 輸出下,12V / 5V / 3.3V 各路低頻漣波分別為 20mV / 8mV / 12mV,高頻漣波分別為 6mV / 8mV / 10.8mV





AP1200PM

▲ 110V 輸入時,於 12V / 100A (純 12V 全負載) 輸出下,12V / 5V / 3.3V 各路低頻漣波分別為 20.8mV / 9.6mV / 10.8mV,高頻漣波分別為 5.2mV / 6mV / 8.4mV





AP1200PM

▲ 110V 輸入時,3.3V 啟動動態負載,變動範圍 5A 至 15A,維持時間 500 微秒,最大變動幅度 454mV,同時造成 5V 產生 290mV、12V 產生 202mV 的變動





AP1200PM

▲ 110V 輸入時,5V 啟動動態負載,變動範圍 5A 至 15A,維持時間 500 微秒,最大變動幅度為 424mV,同時造成 3.3V 產生 312mV、12V 產生 178mV 的變動





AP1200PM

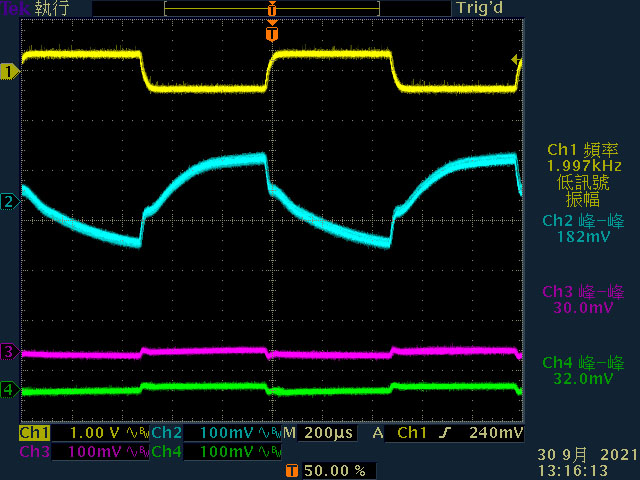

▲ 110V 輸入時,12V 啟動動態負載,變動範圍 5A 至 25A,維持時間 500 微秒,最大變動幅度為 182mV,同時造成 3.3V 產生 32mV、5V 產生 30mV 的變動





AP1200PM

▲ 110V 輸入時,12V 啟動動態負載,變動範圍 25A 至 50A,維持時間 500 微秒,最大變動幅度為 268mV,同時造成 3.3V 產生 36mV、5V 產生 34mV 的變動







AP1200PM

▲ 110V 輸入時,12V 啟動動態負載,變動範圍 10A 至 80A,維持時間 500 微秒,最大變動幅度為 606mV,同時造成 3.3V 產生 54mV、5V 產生 52mV 的變動







溫度測試



AP1200PM





▲ 110V 輸入時,電源供應器綜合輸出滿載 (上圖) 及純 12V 輸出滿載 (下圖) 的紅外線熱影像圖 (附註:安裝位置環境溫度會影響測試結果)





AP1200PM





▲ 110V 輸入時,電源供應器滿載輸出下橋式整流 (上圖) 及 APFC 電感/散熱片 (下圖) 的紅外線熱影像圖 (附註:安裝位置環境溫度會影響測試結果)





AP1200PM





▲ 110V 輸入時,電源供應器滿載輸出下一次側散熱片 (上圖) 及主變壓器/諧振電感 (下圖) 的紅外線熱影像圖 (附註:安裝位置環境溫度會影響測試結果)





AP1200PM





▲ 110V 輸入時,電源供應器滿載輸出下二次側區域 (上圖) 及 DC-DC 子板 (下圖) 的紅外線熱影像圖 (附註:安裝位置環境溫度會影響測試結果)





AP1200PM





▲ 110V 輸入時,電源供應器滿載輸出下本體背面外殼 (上圖) 及模組化插座 (下圖) 的紅外線熱影像圖 (附註:安裝位置環境溫度會影響測試結果)





狼大總結︰



📌 採用全模組化設計,搭配黑色帶狀模組化線組。提供 1 個 ATX 20+4P,2 個 EPS 4+4P,10 個 PCIE 6+2P,1 6個 SATA (12 個直角,4 個直式),6 個直角大 4P,2 個小 4P。ATX 20+4P 主線、EPS 4+4P 及 PCIE 6+2P 均使用 16AWG 線材



📌 ATX 20+4P 的 3.3V / 5V / 12V、每條 EPS 4+4P 及每條第一個 PCIE 6+2P 的 12V 均加裝固態電容,固態電容接腳用電線延長,整個電容用套管包住,插拔接頭時注意不要拉扯到電容及線路,避免造成損壞



📌 沖壓加工鋁合金風扇護網可單獨拆下,方便清理護網及風扇灰塵。電源啟動時風扇會高速逆轉 4 秒,之後停止運轉,待直流功耗大於 360W 時才會啟動並採溫控運轉



📌 交流輸入插座後方設置獨立電路板安裝總開關及元件,磁芯、L/N 電源線、保險絲都有包覆套管,突波吸收器未包覆套管



📌 電路板背面焊點整體做工良好,大電流區域有敷錫處理,透過電路板二次側區域的導熱墊可將元件的熱量傳導至外殼協助散熱



📌 採用 APFC、全橋諧振 (FB-LLC) 架構、同步整流輸出 12V,並透過 DC-DC 轉換 3.3V / 5V / -12V



📌 APFC / 一次側 MOSFET 使用 ALPHA & OMEGA,APFC 二極體使用 CREE/Wolfspeed,二次側同步整流使用 Nexperia。APFC MOSFET 使用 TO-247 封裝,一次側 MOSFET 使用 TO-220 封裝



📌 電解及固態電容採用日系品牌,部分固態電容使用黑色外殼



📌 內建一個大尺寸 TFT-LCD 彩色螢幕,可顯示交流總功耗、12V / 5V / 3.3V 功耗、12V / 5V / 3.3V 電流、溫度、風扇轉速、開機時間,顯示模式可切換信仰 1、信仰 2、自定義文字、自定義圖片、自定義 GIF、自定義影片



📌 二次側電源管理 IC 可偵測輸出電壓是否在正常範圍



📌 模組化插座板與主電路板透過電路板焊盤、實心金屬條及金屬插針焊接連接



📌110V 輸入下,AORUS AP1200PM 於 20% / 50% / 100% 下效率分別為 90.91% / 92.2% / 90.34%,符合 80PLUS 白金認證要求 20% 輸出 90% 效率、50% 輸出 92% 效率、100% 輸出 89% 效率



📌110V 輸入下,AORUS AP1200PM 的功率因數修正,滿足 80PLUS 白金認證要求輸出50%下功率因數需大於 0.95



📌220V 輸入下,AORUS AP1200PM 於 20% / 50% / 100% 輸出的轉換效率分別為 92.27% / 93.99% / 93.13%,轉換效率上升了 1.36% 至 2.79%



📌110V輸入的偏載測試,12V 維持空載,測試 3.3V 滿載、5V 滿載、3.3V / 5V 滿載的 3.3V / 5V / 12V 電壓變化,均無出現超出 ±5% 範圍情形



📌相較於實際電流,3.3V / 5V / 12V 迴路顯示電流普遍有略為偏低的現象



📌相較於實際直流功耗,12V 迴路顯示直流功耗值有略為偏低的現象



📌相較於實際交流功耗,顯示交流功耗值於 100W 以下誤差較大,100W-800W 區間及 1200W 以上略為偏低,800W-1200W 區間略為偏高



📌110V 輸入下電源啟動至綜合全負載輸出狀態,12V上升時間為 10ms,3.3V / 5V上升時間為 5ms



📌110V 輸入下綜合全負載輸出狀態切斷 AC 輸入模擬電力中斷,12V 於 24ms 開始壓降,29ms 降至 11.4V



📌110V 輸入下輸出無負載時 12V 無明顯漣波;輸出超過 12V/7A 開始出現漣波,之後波形維持不變;於綜合全負載輸出下 12V / 5V / 3.3V 各路低頻漣波分別為 20mV / 8mV / 12.8mV;於純 12V 全負載輸出下 12V / 5V / 3.3V 各路低頻漣波分別為 20.8mV / 9.6mV / 10.8mV



📌110V 輸入下 3.3V / 5V 動態負載測試,變動範圍 5A 至 15A,維持時間 500 微秒,最大變動幅度分別為 454mV / 424mV



📌110V 輸入下 12V 動態負載測試,變動範圍 5A 至 25A,維持時間 500 微秒,最大變動幅度為 182mV



📌110V 輸入下 12V 動態負載測試,變動範圍 25A 至 50A,維持時間 500 微秒,最大變動幅度為 268mV



📌110V 輸入下 12V 動態負載測試,變動範圍 10A 至 80A,維持時間 500 微秒,最大變動幅度為 606mV



📌110V 輸入時熱機下 3.3V 過電流截止點在 37A (148%),5V 過電流截止點在 38A (152%),12V 過電流截止點在 125A (125%)
