NVIDIA 正式發佈基於新一代「 Pascal 」 GPU 微架構的「 GeForce GTX 1060 」中階繪圖卡，基於全新 16nm FinFET 制程的「 GP106 」繪圖核心，高達 44 億個電晶體、內建 1280 個 CUDA Cores ，定價 USD$249 美元與 Radeon RX 480 8GB 版本相約，中階繪圖卡大戰一觸即發，最終鹿死誰手 ?
1280 個 CUDA Core 、 80 個 Texture Units

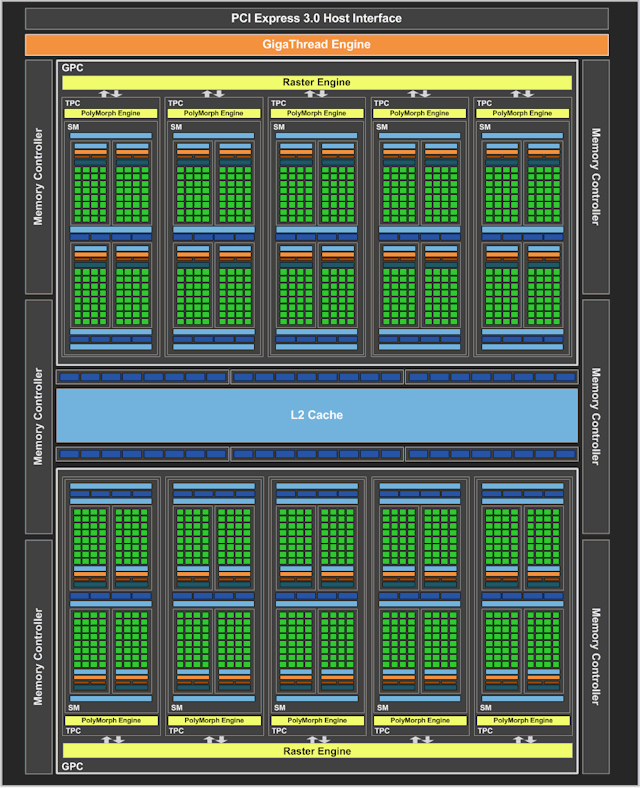

全新「 GP106 」繪圖核心設計，與上代「 GM206 」繪圖核心一樣擁有 2 個 GPC 圖形處理群，每個 GPC 內擁有一組獨立的 Raster Engine 光柵處理引擎，每個 SM 模組同樣內建 128 個 CUDA Cores 及 8 個 Texture Units 。不過，今代「 Pascal 」 GPU 微架構的 GPC 圖形處理群，由上代擁有 4 個 SM 模組增至 5 個，令 SM 模組總數增至 20 個，因此「 GP106 」繪圖核心的 CUDA Cores 數目增至 1280 個、 Texture Units 數目增至 80 個。
「 GP104 」記憶體控制器設計亦作出修改，上代「 GM206 」擁有 2 個 64Bit 記憶體控制，合共 128Bit 記憶體頻寬，今代「 GP106 」繪圖核心變成 6 個 32Bit 記憶體控器，合共 192Bit 記憶體頻寬介面，同時記憶體時脈亦提升至 8Gbps ，令記憶體總頻寬由上代 112GB/s 大幅提升至 192GB/s 。
此外，每組記憶體控制器緊連著 8 個 ROP 單元及 256KB L2 Cache ，因此整顆繪圖核心擁有 48 個 ROP 單元及 1.5MB L2 Cache ，相較上代數量提升了 50% ，整體運算性能明顯提升。

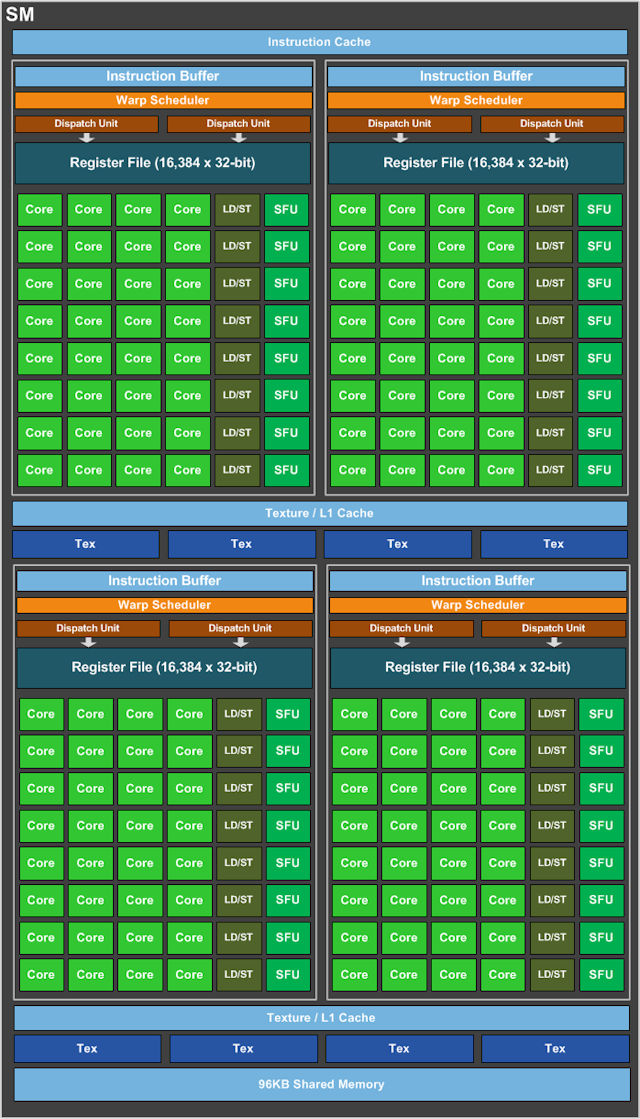

「 Pascal 」 GPU 微架構的 SM 模組設計，主要改動在於「 PolyMorph Engine 4.0 」引擎，針對現今 VR 3D 應用增設了「 Simultanceous Multi-Projection 」單元，其他部份則延續了上代「 Maxwell 」 GPU 微架構的 SMM 模組設計，每個 SM 模組內擁有 4 個 CUDA Processing 區塊，每個區塊各自擁有獨立的 Instruction Buffer 、 Warp Scheduler 、 Instruction Buffering 、 Dispatch Unit ， 256KB Register File 容量、 96KB 共享記憶體、 48KB Texture/L1 Cache
