2020-10-30
RTX 3090 龍魂卡皇!!
MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡
文: Richard Chow / 評測中心


MSI 推出全新 GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡,透過全新第二代 TRI FROZR 散熱系統,令整個繪圖卡的散熱性能得到進一步提升,採用全新 TORX FAN 4.0 散熱風扇設計、精密加工的方形導熱管、以及具備導流板及波浪散熱鰭片的大型散熱器,以達至極致性能、低温寧靜的最佳平衡效果,加上新穎 RGB 燈效及外觀設計,絕對能吸引一眾玩家支持。



MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡



MSI RTX 3090 GAMING X TRIO 24G

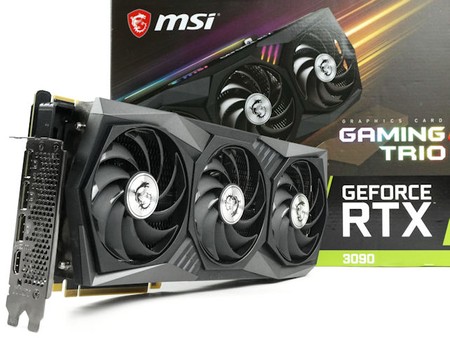

▲ MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡





MSI 推出全新 GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡,為了應付「RTX 3090」強勁的顯示效能,特別採用全新 TRI FROZR 2.0 散熱系統,具備全新 TORX FAN 4.0 散熱風扇設計、精密加工的方形導熱管,以及具備導流板及波浪散熱鰭片的大型散熱器,提供穩定強勁的性能同時,亦保持極致低温及低聲噪運作環境,加上全新的外觀及 RGB 燈效設計,配合 Mystic Light 燈效控制,更為產品帶來華麗獨特的質感,有興趣入手全新 RTX 3090 繪圖卡的玩家不容錯過。



MSI RTX 3090 GAMING X TRIO 24G



MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡尺寸為 323mm x 140mm x 56mm,尺寸大小與上代 RTX 2080 同系列沒有明顯差異,同樣採用三風扇、2.7 Slot 設計。以金屬灰、低調黑作主色調,並以不規則的幾何線條設計,正面的加入三條 RGB 燈光線條,象徵被龍爪抓過的形態,加上卡頂的發光 MSI 字樣及導光條,質感及外觀皆比上代有所提升,極具 MSI 龍魂信仰。







18 相供電模組



MSI RTX 3090 GAMING X TRIO 24G

▲ 採用了自家非公板的 PCB 設計





拆下散熱器後,可以看到 MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡採用了自家非公板的 PCB 設計,元件及線路與公板佈局有著相當大的差異,在 PCB 上焊上額外的保險絲,以防因電源供應器出現問題導致的損壞,用上 12 Layers PCB 並加入 2oz 厚度銅的 PCB 內層設計,能提高導電率以加強訊號及電力傳輸的表現,滿足新一代 GDDR6X 記憶體超過 19Gbps 的頻寬需求。





MSI RTX 3090 GAMING X TRIO 24GMSI RTX 3090 GAMING X TRIO 24G

▲ 採用 9 + 5 + 4 相供電設計





供電方面,具備 18 相 Dr.MOS 供電模組設計,新一代 Ampere 微架構將 GPU 供電部份分拆為兩組,9 相為 nvvdd 供電、5 相為 msvdd 供電,另外 4 相則為 GDDR6X 記憶體供電。每相供電採用 On Semiconductor 的 NCP302045 高效能整合式 MOSFET,在單一封裝內加入上下橋 MOSFET 及集成驅動器,單相能提供 45A 持續電流輸出,搭配全封閉合金電感、5K 小時固態電容及 SP-Cap 固態聚合物鋁質電容,提供可靠穩定的供電輸出。



MSI RTX 3090 GAMING X TRIO 24G

▲ 需外接 3 個 PCIe 8-pin 電源





與 GeForce RTX 3090 FE 公版不同,MSI GeForce RTX 3090 GAMING X TRIO 24G 並沒有採用 NVIDIA 12-Pin 供電接口,而是採用傳統的 3 個 PCIe 8 Pin 接口,最高 TDP 為 37z0W,官方建議搭配 750W 電源供應器使用,用家需要留意火牛 PCIE 供電線是否足夠。







NVIDIA 「GA102-300」繪圖核心



NVIDIA「GeForce RTX 3090」採用經刪減後「GA102-300」繪圖核心,全新 Ampere 架構,採用 8nm NVIDIA Custom 制程、SAMSUNG 代工,擁有 283 億個電晶體、Die Size 約為 628mm²,部份單元作出了屏蔽,刪減至只有 7 個 GPC 單元、41 個 TPC 紋理處理群集及 82 個 SM 串流多處理器,具備 10,496 個 CUDA Cores、82 個 RT Cores 及 328 個 Tensor Cores。



MSI RTX 3090 GAMING X TRIO 24G

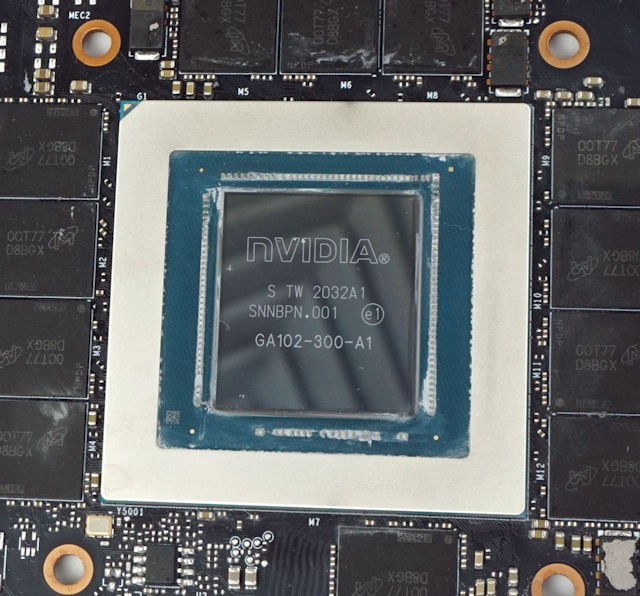

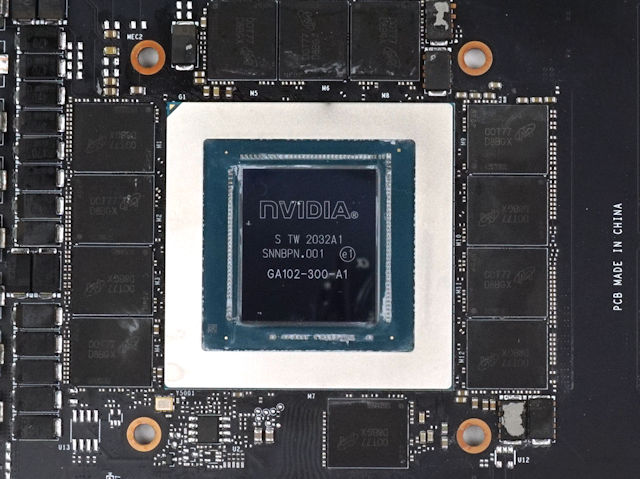

▲  NVIDIA GA102-300-A1 繪圖核心





核心時脈方面,這次送測的 MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡為 1,395 MHz Base Clock、1,785MHz Boost Clock,而且支援 GPU Boost 4.0 技術可因應負載及溫度自動超頻至更高時脈,最高 TDP 為 350W,需要 3 組 PCIe 8 Pin 外接電源,官方建議搭配 750W 電源供應器使用。







24GB GDDR6X 特大記憶體容量、19.5Gbps 速度



記憶體方面,「GeForce RTX 3090」採用全新的 GDDR6X 記憶體顆粒及記憶體控制器,由舊有 GDDR6 的 2-Level NRZ 技術升級到全新 GDDR6X 的 4-Level PAM4 四級脈衝訊號技術,在同樣時脈速度下頻寬能提升到 1 倍上,而記憶體傳輸速度由上代 14Gbps 提升至 19.5Gbps ,支援 384-bit 記憶體介面,記憶體頻寬由 448GB/s 提升至 936.2 GB/s,以滿足更高解析度、更複雜的着色器渲染運算畫面。



MSI RTX 3090 GAMING X TRIO 24GMSI RTX 3090 GAMING X TRIO 24G

▲ 採用 Micron D8BGW GDDR6X 顆粒、正反 PCB 各 12 顆





MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡就具備了 24 顆 Micron D8BGW GDDR6X 記憶體顆粒,PCB 正反向各共 12 顆,正式型號為MT61K256M32,採用全新 16nm 制程、單顆容量為 8Gbit,合共 24GB 繪圖記憶體容量。據 Micron 指出,全新 GDDR6 記憶體顆粒採用了 180-ball (12.0mm × 14.0mm) FBGA 封裝, VDD/VDDQ 為 1.35V 。







全新 TRI FROZR 2 散熱系統



MSI RTX 3090 GAMING X TRIO 24G

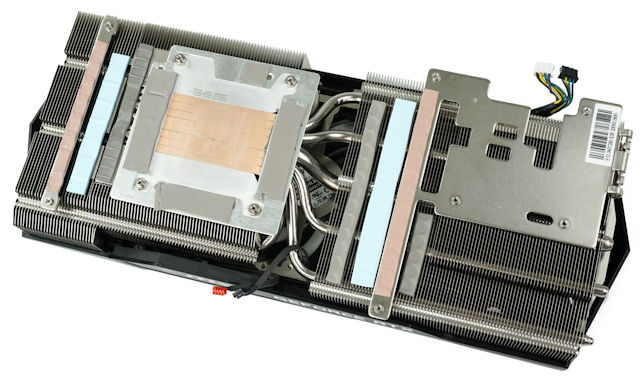

▲ 第二代 TRI FROZR 散熱系統



MSI RTX 3090 GAMING X TRIO 24GMSI RTX 3090 GAMING X TRIO 24G

▲ 直觸式方形導熱管設計 (左) &

波浪形散熱鰭片 (右)





今代 MSI GeForce RTX 3090 GAMING X TRIO 24G 更升級至全新的 TRI FROZR 2 散熱系統,採用 7 支方形導熱管直接接觸繪圖核心表面,最大化兩者的接觸面積,並用上 Wave-curved 2.0 波浪形散熱鰭片及導流板設計,控制氣流能更順暢地通過,在降低氣流聲噪的同時提供更高的散熱表現。





MSI RTX 3090 GAMING X TRIO 24G

▲ 全新 TORX 4.0 散熱風扇





而為加強繪圖卡的進風效果,MSI GeForce RTX 3090 GAMING X TRIO 24G 搭載了三把改良後的雙滾珠軸承 TORX 4.0  9cm 散熱風扇,加入了扇框組合設計,將每兩片葉片中間連結起來,形成類似密封環的效果,有效地加強風扇的風流量及風壓,將氣流更集中的引導至散熱器上,更有效帶走運算元件的熱力。同時支援 ZERO FROZR 技術,當 GPU 溫度低於 60°C 時,風扇將會保持完全靜止,提供零噪音的最佳體驗。







金屬抗彎帶 + COOL 360° 金屬強化背板





MSI RTX 3090 GAMING X TRIO 24GMSI RTX 3090 GAMING X TRIO 24G

▲ 金屬抗彎帶 (左) & 金屬強化背板 (右)





為加強 MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡的承重能力,卡內加入了金屬抗彎帶設計,避免 PCB 被巨型散熱器的重量壓彎。此外,採用霧面金屬強化背板設計,能加強 PCB 剛性避免電路板彎曲受損外,同時亦在背板裏加入 2 支全銅導熱管,能幫助 PCB 後面的助運算元件及記憶體顆粒散熱,降低運作溫度並提升產品穩定性。







升級 HDMI 2.1、支援 8K @ 60Hz HDR



MSI RTX 3090 GAMING X TRIO 24G

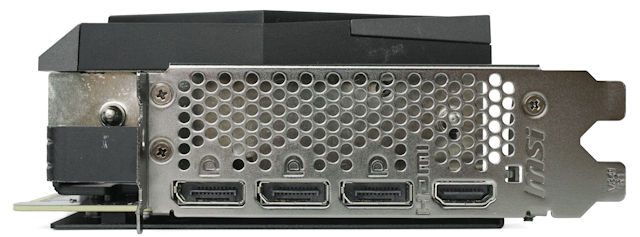

▲ 設有 3 個 DisplayPort 1.4a、2 個 HDMI 2.1





為迎接 8K 輸出時代,全新「GA102」繪圖核心更新了顯示輸出引擎,除了支援 DisplayPort 1.4a 輸出,同時亦將 HDMI 升級 2.1 版本,無論是 DisplayPort 或是 HDMI 介面均可以提供 8K 12bit HDR @ 60Hz 解析度輸出,是 4K 像素的 4 倍頻寬需求,更支援 VEGA DSC 1.2 技術提供更高壓縮的無損顯示功能,單卡可以提供最高 2 個 8K 顯示同時輸出,或是採用 2 組 DisplayPort 接頭提供 1 個 8K 12bit HDR @ 120Hz 輸出。





 Bandwidth/LinkTotal BandwidthMax Resolution
DisplayPort 1.4a8.1Gbps32.4Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz
HDMI 2.18.1Gbps48Gbps4K 12bit HDR @240Hz
8K 12bit HDR @ 60Hz







NVIDIA NVLink



MSI RTX 3090 GAMING X TRIO 24G

▲ 支援第三 NVLink 介面





今代 NVIDIA RTX 30 系列繪圖卡只有 RTX 3090 加入 NVLink 支援,RTX 3090 PCB 設有第三代 NVLink 介面,配合第三代 NVLink 四鏈 x4 連接橋,並提供高達 112.5GB/s 總傳輸頻寬,以雙 RTX 3090 進一步提升的圖運運算及浮點運算性能,滿足更高解析度的圖形運算。

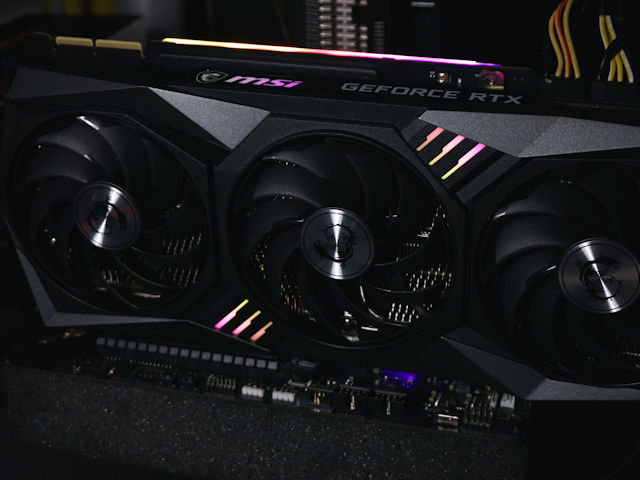

支援 Mystic Light 燈效



MSI RTX 3090 GAMING X TRIO 24GMSI RTX 3090 GAMING X TRIO 24G



燈效方面,MSI GeForce RTX 3080 GAMING X TRIO 10G 在卡背、卡身及 MSI 標誌中加入了 ARGB 燈光控制,支援 Mystic Light RGB 燈效同步技術,能與自家主機板及其他支援的週邊硬件進行燈效同步,打造無違和感的 RGB 信仰燈效。







支援 MSI Afterburner 超頻工具



MSI RTX 3090 GAMING X TRIO 24G

▲ MSI Afterburner 超頻工具





支援自家 MSI Afterburner 超頻工具,用家可以自行調校繪圖卡時脈、核心電壓、風扇轉速及 Power Limit 等設置,支援 Profile 紀錄功能,用家可預先設定多個設定檔在不同情況下套用。軟件亦支援實時監察繪圖卡數據,包括核心時脈、記憶體時脈、核心溫度、風扇轉速及已佔用繪圖記憶體等實時資訊,非常實用。



MSI RTX 3090 GAMING X TRIO 24G

▲ 內建 OC Scanner 功能





針對不熟悉超頻設定,又想透過超頻進一步發揮繪圖卡極限的用家,軟件內建了 Overclocking Scanner 功能,一鍵自動掃瞄並找出最佳超頻數值,過程需時約十多分鐘,之後便可以將設定儲存至其中一個 Profile 中使用。







效能測試:



測試平台:

Intel Core i9-10900K 處理器

MSI MEG Z490 GODLIKE 主機板

DDR4-3600 CL18 32GB x 4 記憶體

MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡

Windows 10 2004 (Build 10.0.19041) OS

NVIDIA 456.71 (Build Branch r456_61) Display Driver





MSI RTX 3090 GAMING X TRIO 24GMSI RTX 3090 GAMING X TRIO 24G



時脈方面,MSI GeForce RTX 3090 GAMING X TRIO 24G Base Clock 為 1,395MHz、Boost Clock 為 1,785MHz ,比官方公版規格提升了 90MHz,支援全新 GPU Boost 4.0 技術可按溫度及負載水平自動超頻至最高 2,025MHz。







散熱測試︰



MSI RTX 3090 GAMING X TRIO 24G



散熱方面,MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡在 ZERO FROZR 模式閒置情況下,GPU溫度約為 40°C。之後採用 Furmark 進行 3D 負載測試,將 GPU 完全負載 30 分鐘,受惠於全新 TRI FROZR 2 散熱器的多項風流控制設計,風扇轉速僅僅提升至 56%、1841RPM,在維持系統寧靜的同時,最高溫度都只是 66C、平均溫度為 65°C,GPU 核心時脈維持在約 1,305MHz 的水平,散熱表現十分理想。







3DMark 測試:



MSI RTX 3090 GAMING X TRIO 24G





MSI RTX 3090 GAMING X TRIO 24G



MSI RTX 3090 GAMING X TRIO 24G



MSI RTX 3090 GAMING X TRIO 24G



MSI RTX 3090 GAMING X TRIO 24G



MSI RTX 3090 GAMING X TRIO 24G



MSI RTX 3090 GAMING X TRIO 24G



3DMark NVIDIA DLSS feature test 測試新增了全新 DLSS 2.0 版本的選項,加入最大 8K 解析度,並新增了三個 DLSS 模式,包含 Quality, Performance and Ultra Performance 等。筆者以 8K 解析度、DLSS 2.0 及 Ultra Performance 進行跑分測試,在 DLSS Off 情況下,平均 FPS 數值只有 7.65,在 DLSS On 情況下,平均 FPS 數值提升到 34.53,非常強大的效能提升。







《Bright Memory: Infinite - 光明記憶:無限》- DLSS 級別對比測試:



MSI RTX 3090 GAMING X TRIO 24G



採用《Bright Memory: Infinite》內置 Benchmark 跑分測試,測試以 1080P、2K、4K 三種解析度、RTX Very High、DLSS 為 Off / Performance 為畫面設定。測試結果顯示,即使在三種不同高低的解析度情況下,在 RTX 畫面運算下開啟 DLSS Performance 都能得到 120% ~ 205% 的 FPS 表現增長。





《Boundary 边境》- DLSS 級別對比測試:



MSI RTX 3090 GAMING X TRIO 24G





採用《Boundary 边境》內置 Benchmark 跑分測試,其遊戲加入了許多 RTX 光線追蹤技術元素並擁有超高解析度模型,測試以 1080P、2K、4K 三種解析度、RTX On,DLSS 為 off / Performance 為畫面設定。測試結果顯示,即使在三種不同高低的解析度情況下,在 RTX 畫面運算下開啟 DLSS: Performance 都能得到 116% ~ 136% 的 FPS 表現增長。





《湯姆克蘭西之虹彩六號:圍攻行動》遊戲測試:



MSI RTX 3090 GAMING X TRIO 24G



採用《Tom Clancy's Rainbow Six Siege》內置 Benchmark 跑分測試、測試以 1080P、2K、4K 三種解析度、DirectX 11 API、超高為畫面設定,在三種不同高低的解析度下,測試結果平均 FPS 為 424、404 及 286,RTX 3090 繪圖卡在一般主流級的 FPS 遊戲能發揮出非常誇張的流暢表現,更在 1080P 及 2K 解析度中,平均 FPS 更獲得到 400 以上 ,對於追求高FPS的玩家絕對驚喜。





《Control 控制》8K 遊戲效能測試



在 NVIDIA 的官方網上發佈會上,有一段是他們邀請了多位外國遊戲實況主體驗 8K 遊戲體驗,到底 RTX 3090 是否真的能夠如影片所示般流暢地以 8K 解析度遊玩 3A 遊戲大作呢? 首先選定了支援全新 DLSS 技術的《Control 控制》作為 8K 遊戲效能測試對象,但由於筆者手上沒有 8K 顯示器,唯有改以透過 4K 顯示器配合 DSR 技術模擬成 8K 解析度進行測試。



MSI RTX 3090 GAMING X TRIO 24GMSI RTX 3090 GAMING X TRIO 24G

▲ 原生 8K 解析度 (左) & DLSS 8K 解析度 (右)

(按圖可瀏覽原圖)





在將遊戲設定至以 7680x4320 解析度、DirectX 12 API 運行,畫面設質設定為「高品質」、RTX 設定為「關閉」,並將原生渲染解析度調成 2560x1440 再配合 DLSS 技術輸出成 8K 畫面,遊玩故事模式並觀察其 FPS 表現。圖片結果顯示,在「原生 8K」解析度運作下,遊戲只能夠維持約 20fps,不能流暢地遊玩並感到嚴重的卡頓感;在 DLSS 技術的「加持」下,稍微犧牲畫面畫質情況下 (需要放大比較才能看到少許分別),在大部分遊戲場景下都能夠維持接近 60fps 的幀率,算是達到了順暢可玩的狀態,亦足以證明在 RTX 3090 上能夠流暢運行 8K 遊戲並不是開玩笑的。







Blender 立體場境渲染測試



MSI RTX 3090 GAMING X TRIO 24G



測試採用了 Blender 3D 電腦繪圖軟件,透過 NVIDIA 提供的《Simultaneous Render Junkshop》測試檔,若果以只有 10GB VRAM 的「RTX 3080」嘗試進行渲染輸出程式會因為繪圖記憶體不足而自動當掉,至於換上 MSI GeForce RTX 3090 GAMING X TRIO 24G 繪圖卡後則能在 25.79秒成功完成輸出,可見 RTX 3090 其實更適合用於專業設計用途上,但相信一眾期待「新卡皇」登場的遊戲玩家會感到失望。





MSI GeForce RTX 3090 GAMING X TRIO 24G

售價︰HK$待定

查詢:Felton Distribution (2273-8393)





平平評語:



MSI 全新推出的「GeForce RTX 3090 GAMING X TRIO 24G」繪圖卡具備全新 TRI FROZR 2.0 散熱系統,採用全新 TORX FAN 4.0 散熱風扇設計、精密加工的方形導熱管,以及具備導流板及波浪散熱鰭片的大型散熱器,不但提供高效能、極致散熱及低聲噪的表現,亦展現出獨特華麗的 RGB 燈光效果,全力進攻 8K Gaming 及專業立體運算的市場,想要「封頂」追求極致效能的用家值得入手。



文: Richard Chow/評測中心
